项目四任务1 镍氢动力电池的储能结构与原理.
任务工单1 动力电池结构原理与检修[4页]

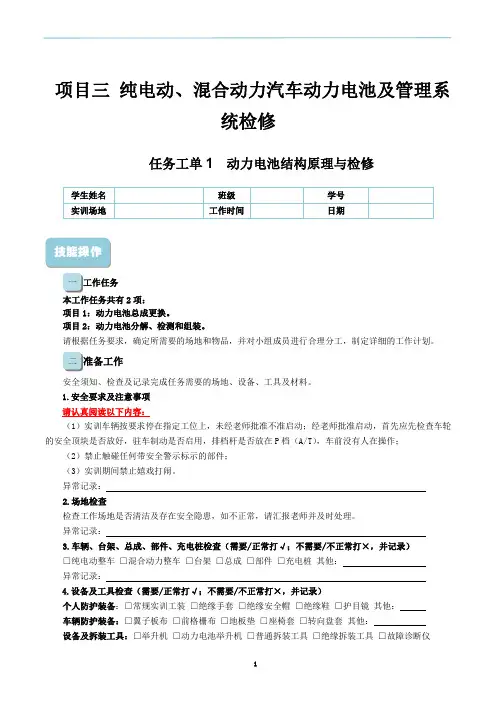

![任务工单1 动力电池结构原理与检修[4页]](https://img.taocdn.com/s3/m/63dc2170f4335a8102d276a20029bd64793e6258.png)
项目三 纯电动、混合动力汽车动力电池及管理系统检修任务工单1 动力电池结构原理与检修学生姓名 班级 学号 实训场地工作时间日期工作任务本工作任务共有2项：项目1：动力电池总成更换。
项目2：动力电池分解、检测和组装。
请根据任务要求，确定所需要的场地和物品，并对小组成员进行合理分工，制定详细的工作计划。
准备工作安全须知、检查及记录完成任务需要的场地、设备、工具及材料。
1.安全要求及注意事项 请认真阅读以下内容：（1）实训车辆按要求停在指定工位上，未经老师批准不准启动；经老师批准启动，首先应先检查车轮的安全顶块是否放好，驻车制动是否启用，排档杆是否放在P 档（A/T ），车前没有人在操作；（2）禁止触碰任何带安全警示标示的部件； （3）实训期间禁止嬉戏打闹。
异常记录： 2.场地检查检查工作场地是否清洁及存在安全隐患，如不正常，请汇报老师并及时处理。
异常记录： 3.车辆、台架、总成、部件、充电桩检查（需要/正常打√；不需要/不正常打×，并记录） □纯电动整车 □混合动力整车 □台架 □总成 □部件 □充电桩 其他： 异常记录： 4.设备及工具检查（需要/正常打√；不需要/不正常打×，并记录）个人防护装备：□常规实训工装 □绝缘手套 □绝缘安全帽 □绝缘鞋 □护目镜 其他： 车辆防护装备：□翼子板布 □前格栅布 □地板垫 □座椅套 □转向盘套 其他： 设备及拆装工具：□举升机 □动力电池举升机 □普通拆装工具 □绝缘拆装工具 □故障诊断仪技能操作一 二□示波器□数字万用表□绝缘测试仪□钳形电流表□红外测温仪其他：异常记录：5.其他材料检查（需要/正常打√；不需要/不正常打×，并记录）材料：□抹布□绝缘胶布□发动机机油□齿轮油□冷却液其他：异常记录：操作流程三根据工作任务，小组进行讨论，确定工作计划（流程/工序），并记录。
警告：在没有断开高压线路之前，请勿用手直接触碰前机舱内的高压部件，如果不可避免请借助高压绝缘棒，或者绝缘物质代替。
Ni-MH (镍氢)电池的原理演示文稿
什么是电池的额定容量？ 2.4 什么是电池的额定容量？
2.4.1 指在一定放电条件下，电池放电至截止电压 时放出的电量。 2.4.2 IEC标准规定镍氢电池在20+ 5C环境下，以 0.1C充电16小时后以0.2C放电至1.0V时所放出的电 量为电池的额定容量，以C5表示， 2.4.3 比容量是指单位体积或重量的电池所给出的 容量，称之为重量比容量或体积比容量。 计算公式：C” = C/G(Ah.kg1)(读“安时每公斤)或 C”= C/V(Ah.L1)(读”安时每升)
2.8 什么是放电平台？
镍氢充电电池的放电平台通常是指电池 在一定的放电制度下放电时，电池的工 作电压比较平衡的电压范围，其数值与 放电电流有关，电流越大，其数值就越 低。
2.9什么是电池的标准充放电？
IEC 国际标准规定的镍氢电池的标准充 放电为： 首先将电池以0.2C放电至1.0V/支， 然后以0.1C充电16小时，搁置1小时后， 以0.2C放至1.0V/支，即为对电池标准充 放电。
1.5电池的包装材料有哪些？
1. 2. 3. 4. 5. 6. 阻 7. 8. 不干介子纸如纤维纸双面胶 PVC膜商标管 连接片（不锈钢片、纯镍片、镀镍钢片） 引出片（不锈钢片易于焊锡，纯镍片点焊牢） 插头类 保护元器件类如温控开关、过流保护器、热电 纸箱纸盒NTC,RTS(resting thermal switch) 塑料壳类
2.12什么是二次电池的自放电？ 2.12什么是二次电池的自放电？不同 什么是二次电池的自放电 类型电池的自放电率是多少？ 类型电池的自放电率是多少？
2.12.1 自放电又称荷电保持能力，它是指在开路状 态下，电池储存的电量在一定环境条件下的保持能 力。 2.12.2 一般而言，自放电主要受制造工艺，材料， 储存条件的影响，自放电是衡量电池性能的主要参 数之一。镍氢电池的自放电通常原因是因为负极金 属氢化物与贮氢合金分离，从负极中逸出，转移到 正极表面，把NiOOH还原成Ni(OH)2,造成电量的损 失。
镍氢电池结构原理

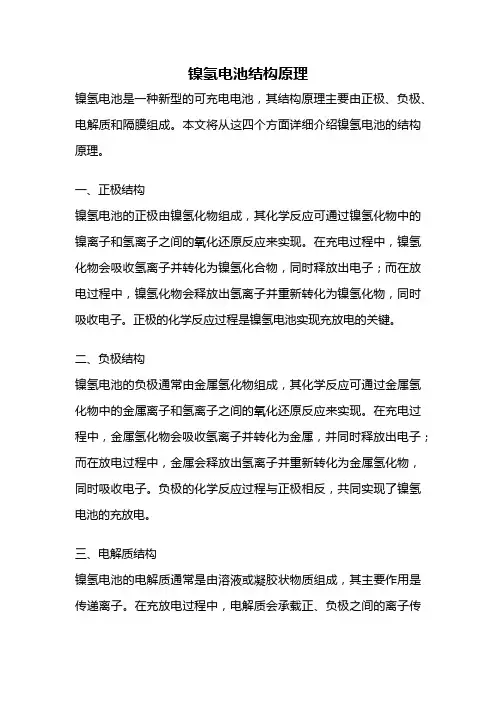

镍氢电池结构原理镍氢电池是一种新型的可充电电池，其结构原理主要由正极、负极、电解质和隔膜组成。
本文将从这四个方面详细介绍镍氢电池的结构原理。
一、正极结构镍氢电池的正极由镍氢化物组成，其化学反应可通过镍氢化物中的镍离子和氢离子之间的氧化还原反应来实现。
在充电过程中，镍氢化物会吸收氢离子并转化为镍氢化合物，同时释放出电子；而在放电过程中，镍氢化物会释放出氢离子并重新转化为镍氢化物，同时吸收电子。
正极的化学反应过程是镍氢电池实现充放电的关键。
二、负极结构镍氢电池的负极通常由金属氢化物组成，其化学反应可通过金属氢化物中的金属离子和氢离子之间的氧化还原反应来实现。
在充电过程中，金属氢化物会吸收氢离子并转化为金属，并同时释放出电子；而在放电过程中，金属会释放出氢离子并重新转化为金属氢化物，同时吸收电子。
负极的化学反应过程与正极相反，共同实现了镍氢电池的充放电。
三、电解质结构镍氢电池的电解质通常是由溶液或凝胶状物质组成，其主要作用是传递离子。
在充放电过程中，电解质会承载正、负极之间的离子传输，使得电池内部的化学反应能够顺利进行。
电解质的选择要考虑到电池的工作温度、电导率等因素，以保证电解质具有较好的离子导电性能。
四、隔膜结构镍氢电池的隔膜起到隔离正、负极的作用，防止直接接触而导致短路。
隔膜通常由聚合物材料制成，具有较好的电离子透过性能。
隔膜要求既能阻止正、负极之间的直接接触，又要保证离子能够自由穿过，以维持电池的正常工作。
此外，隔膜还能防止电池内部杂质的扩散，保证电池的长寿命和安全性。
总结：镍氢电池的结构原理主要由正极、负极、电解质和隔膜组成。
正极和负极通过化学反应实现充放电，电解质传递离子，隔膜隔离正、负极并保证离子的自由穿过。
这种结构使得镍氢电池具有高能量密度、长循环寿命和较好的安全性能，广泛应用于电动车、储能系统等领域。
镍氢电池充放电原理
镍氢电池充放电原理
嘿，朋友们！今天咱来聊聊镍氢电池充放电原理，这可有意思啦！
镍氢电池啊，就像是个小仓库，专门用来储存电能量。
充电的时候呢，就好比往这个小仓库里使劲儿塞东西。
电流就像一群勤劳的小搬运工，把电能这个“货物”源源不断地搬进电池里。
这些电能被储存在电池的正极和负极之间，等待着被使用。
那放电的时候呢，就像是小仓库打开门，把储存的电能送出去。
电池的正负极一接通，电能就顺着电路跑出去啦，给各种电器设备提供动力。
你说这镍氢电池像不像一个神奇的魔法盒呀？能把电存起来，又能在需要的时候放出来。
咱们平时用的那些小电器，好多都靠镍氢电池来提供能量呢。
比如说电动玩具车，没了镍氢电池，它可就跑不起来咯！还有那些小遥控器，要是电池没电了，那可就指挥不动电器啦。
镍氢电池的充放电过程也不是随随便便的哦！要是充电充得不好，就好像给小仓库塞东西太着急，可能会把仓库挤坏。
电池的寿命可能就会变短，甚至还可能出问题呢。
所以啊，咱给镍氢电池充电可得悠着点，按照说明书来操作。
那放电呢，也不能过度放电呀！就像小仓库里的东西不能一下子全放光，不然对电池也不好。
咱再想想，镍氢电池多重要啊！要是没有它，咱们的生活得少多少乐趣呀！没电的手机不能玩游戏、没电的相机不能拍照，那多无聊啊！
总之呢，镍氢电池充放电原理虽然听起来有点复杂，但其实理解起来也不难嘛。
只要咱们好好对待它，它就能好好地为我们服务。
让我们的各种小电器都能活力满满地工作起来！它就像我们生活中的一个小助手，虽然不起眼，但却不可或缺呢！所以呀，大家可别小瞧了镍氢电池哦！。
镍氢动力电池的原理及其应用领域
镍氢动力电池的原理和应用领域一、动力电池现状与前景二、动力电池特点三、工作原理四、电性能参数五、工艺特色六、电池应用一、现状、前景1、镍氢动力电池是众多蓄电池中的一种。
是由电解液里许多带电离子的定向移动，形成电流。
即化学能转换成电能。
过后，再对化学物质充电，转换为电能；这点，正是电化学的精髓所在。
镍氢电池正极活性物质为氢氧化亚镍，负极活性物质为金属氧化物，也称贮氢合金，电解液为氢氧化钾为主的水溶液所组成的一个电化学体系，目前国内工艺多采用拉浆式负极、泡沫镍式正极构成电池。
中国电动工具生产量占世界总产量的70%。
而且每年对欧美均有大量的出口。
2003年欧洲不再允许使用镍镉电池(除特殊行业对镍镉电池豁免外)这给镍氢电池提供了一个良好机会。
我们必须抓住这一大好时机，抓紧高功率Ni-MH电池的研制市场调查表明, 中国已经发展成为世界电动工具的生产大国和外贸出口大国。
我国电动工具生产量和外贸出口量约占世界电动工具总量的70％甚至更高，但是销售额却只占世界销售额的30％左右。
究其原因，我国出口的各种电动工具产品，大多为技术含量低，性能水平低，售价也低的低档家用电动工具，例如电钻、电剪（羊毛剪、电推剪）、电动起子、电动扳手等，而且大多采用交流供电提供动力源。
而高质高价高利润率的专业工具市场，仍然为几家国际知名电动工具厂商所控制，例如BOSCH，TTI，Panasonic，BAIDE等。
图中是几种市售的电钻和电动螺丝批、家用吸尘器、扫地机图五是其中一款所用的电池组。
现今普遍采用的充电电池包括铅酸电池、镍氢/ 镍镉电池以及可充式锂电池等。
铅酸电池的能量密度约30WH/Kg (瓦时每千克），镍镉电池（Ni-Cd）约为40－60WH/Kg，镍氢电池(Ni-MH)约为60－80WH/Kg，而锂离子和锂聚合物电池约为100－150WH /Kg。
铅酸电池由于体积、寿命、安全性和能量密度等一系列问题，已经逐步退出便携式动力源市场，可充式锂电池应该是大容量动力源的未来发展方向之一，但是，目前相对高昂的价格和较薄弱的耐过充过放电能力，表明其要在电动工具市场得到广泛应用还有很长的路要走。
动力电池的结构及工作原理
安全阀安装在镍氢电池的顶部，其主要作用是在镍氢电池过放电时，正极析出的气体可以在 负极消耗，电池内部压力保持平衡。
二、镍氢动力电池
2、镍氢电池的结构类型
型号含义：HF18/07/49，表示该镍氢电池为方形，其宽为18mm，厚度为7mm，高度为 49mm。
2、磷酸锂电池与三元锂电池电池性能对比
4)循环寿命 磷酸铁锂电池包循环寿命要优于三元锂电池，三元锂电池的理论寿命是2000次，但基本上
到1000次循环时，容量衰减到60%;就算业界最优秀品牌特斯拉，经过3000次也只能保持70% 的电量，而磷酸铁锂电池经过相同循环周期，还有80%的容量。但是三元锂的不断加强的电池 管理技术加持下，逐渐得到提高。
温也不会起火。
四、三元锂电池
2、磷酸锂电池与三元锂电池电池性能对比
3)耐温性能 三元锂电池耐低温性能更好，在零下20C时，三元锂电池能够释放70.14%的容量，而磷
酸铁锂电池包只能释放54.94%的容量。
温度（℃）
55 25 -20
温度（℃）
55 25 -20
三元材料电池
容量（Ah）
放电平台（V ）
（3）电解液（电解质） 锂离子电池的电解液一般采用非水电解液、聚合物电解质和固体电解质三大类。锂电池的
电解质应具有高的导电能力，较好的稳定性及安全性，所以在电解质内通常会加入适量添加剂。
三、磷酸铁锂电池
1、锂离子电池组成结构
（4）隔膜 隔膜位于正负极之间，要是防止正负极活性物质短路。保证锂离子电池的正常充放电和安
五、固态电池
固态电池的优势
一方面由于采用了有机电解液的传统锂电池，在过度充电、内部短路等异常情况下 容易导致电解液发热，从而引发自燃甚至自爆的安全隐患。固态电池基于固态材料不可 燃、无腐蚀、不挥发、不漏液等条件，安全系数较之锂离子电池有着先天的优势。
混合动力汽车用镍氢动力电池相关资料
混合动力汽车用镍氢动力电池相关资料混合动力汽车是一种在燃油发动机和电动机之间切换使用的汽车，可以减少尾气排放和能源消耗，提高燃油利用率。
镍氢动力电池是一种重要的混合动力汽车动力来源，它是一种以质子和氢离子在电化学反应过程中转移电子而产生电能的电池。
镍氢动力电池具有充电速度快、循环寿命长等特点，越来越多的混合动力汽车制造商将其作为汽车动力电池的首选。
镍氢动力电池主要由三部分组成：电极、电解质和隔膜。
电极可以分为阳极和阴极，电解质液是充满在阳极和阴极之间，由镍和氢离子组成的溶液，隔膜用于防止阳极和阴极直接接触。
镍氢动力电池的工作原理是：当电池处于放电状态时，氢离子会从电解质液中移动到负极，由负极发生氧化还原反应释放出电子，电子沿着外部电路流动回到阳极，同时质子流回电解质液中，完成电池的放电过程；当充电时，电子沿着外部电路流动到负极，而质子则从阳极反向移动到电解液，完成电池的充电过程。
镍氢动力电池具有许多优点，如高能量密度、循环寿命长、充电速度快、低污染等。
与铅酸电池相比，镍氢动力电池的不同之处在于其可充电性和长寿命。
由于其优秀的性能，镍氢电池在混合动力汽车领域中获得了广泛的应用。
同时，镍氢电池也存在着一些缺点，如电池成本高，容易受到极端温度和环境影响，容易老化等，这些问题一直是制约镍氢电池在混合动力汽车领域应用的主要瓶颈。
为了克服这些问题，国内外的科研人员一直在积极研究镍氢动力电池技术。
他们尝试改变电池的组成和结构，使用新的材料和电解质液来提高电池的性能和稳定性，并且探索不同的电池管理方法，以降低电池故障率和维护成本。
因此，镍氢动力电池作为混合动力汽车的重要电池来源，它的研究和应用将在未来继续得到广泛关注和发展。
镍氢电池的结构工作原理
镍氢电池的结构工作原理
镍氢电池是一种典型的二次电池，它由正极、负极、电解质和隔膜组成。
正极：正极由镍氢化合物制成，其中的活性物质是镍氢化物（NiMH）。
这种材料可以与氢气发生反应，在充电时将氢气储存为氢氧根离子（OH-）。
在放电时，氢氧根离子会转化为水。
负极：负极由金属氢化物制成，其中的活性物质是锑氢化物（SbH3）。
在充电时，锑氢化物会释放出氢气，而在放电时则会接收氢气。
电解质：电解质一般使用氢氧化钾（KOH），它能够提供离子导电的环境。
隔膜：隔膜的作用是防止正负极直接接触，防止短路，并允许离子的交换。
工作原理：
1. 充电：在充电时，外部电源提供直流电，正极上的氢氧根离子（OH-）被氧化成氧气，负极上锑氢化物（SbH3）发生还原反应，释放出氢气。
氧气和氢气会分别在正负极的表面反应，将氢氧根离子和氢气转化为氢氧根离子（OH-）和水，并储存在电池中。
2. 放电：在放电时，电池外部形成电路，氢氧根离子（OH-）在正极上发生还原反应，转化为水，同时释放出电子，电子通过外部电路流动至负极。
负极上的
锑氢化物（SbH3）被氢气氧化，同时接收电子，转化为锑氢化物。
整个充放电过程中，镍氢电池通过氢气与氢氧根离子的转化，实现了电能与化学能的转换。
镍氢电池的循环使用可重复多次，具有高能量密度、低自放电率、无污染等优点。
镍氢电池和锂离子电池的工作原理
镍氢电池和锂离子电池的工作原理
镍氢电池的工作原理是基于镍氢化物（NiMH）电化学反应的。
镍氢电池由一个正极和一个负极构成，正极通常由氢化镍键合物（如LaNi5）组成，负极是由一种金属氢化物材料（如钛或锆钍合金）制成。
正极和负极之间通过一个电解质（一般是氢氧化钾溶液）分隔。
当镍氢电池充电时，通过外部电源流入的电流将负极上的氢气转化为氢离子，同时将正极上的镍氢化物转化为镍氢化物离子。
这个过程促使电池储存电能。
当镍氢电池放电时，反应过程正好相反。
氢离子从电解质中流到负极上，被还原为氢气，同时正极上的镍氢化物离子被还原为镍氢化物。
这个过程释放出储存的电能。
而锂离子电池的工作原理是通过锂离子在正负极之间的嵌入和脱嵌来储存和释放电能。
锂离子电池由一个锂离子嵌入型的负极（通常是由石墨材料制成）和一个正极（由锂离子插层化合物制成，如锂钴酸锂、锂镍酸锂）构成。
这两个极之间通过一个电解质（通常是有机溶液）隔离。
当锂离子电池充电时，通过外部电源流入的电流会促使正极上的锂离子嵌入到负极的石墨层中，同时导致正极中的反离子（通常是氟离子）从负极中释放出来。
这个过程促使电池储存电能。
当锂离子电池放电时，反应过程正相反。
负极上的锂离子脱嵌并返回到正极，与正极中的反离子发生化学反应。
这个过程释放出被储存的电能。
镍氢电池工作原理
镍氢电池工作原理镍氢电池是一种高性能、环保的蓄电池，它的工作原理主要是通过镍氢化合物和氢氧化镍作为正负极活性物质，在电解液中进行氢化和脱氢反应，从而实现电能的储存和释放。
首先，让我们来了解一下镍氢电池的结构。
镍氢电池由正极、负极、电解液和隔膜组成。
正极是由氢氧化镍制成的，而负极则是由镍氢化合物构成。
电解液通常是氢氧化钾或氢氧化锂的溶液。
而隔膜则起到隔离正负极的作用，防止短路。
在充电状态下，外部电源会向电池施加电压，使得正极中的氢氧化镍发生氧化反应，同时负极中的镍氢化合物发生还原反应，将氢气转化为氢离子并释放电子。
这些电子通过外部电路流向正极，从而实现电能的储存。
在放电状态下，电池内部的化学反应过程则是相反的。
氢氧化镍被还原为氢气，同时镍氢化合物氧化为氢离子和电子。
这些电子通过外部电路流回负极，完成电能的释放。
镍氢电池的工作原理可以用如下方程式来表示：充电状态，正极，Ni(OH)2 → NiOOH + H2O + e-。
负极，MH → M + H2O + e-。
放电状态，正极，NiOOH + H2O + e→ Ni(OH)2。
负极，M + H2O + e→ MH。
在实际应用中，镍氢电池具有许多优点。
首先，它的能量密度高，可以提供较长的使用时间。
其次，镍氢电池不含有汞、铅等有害物质，对环境友好。
此外，镍氢电池的循环寿命长，可以充放电数千次而不会损坏电池性能。
然而，镍氢电池也存在一些缺点。
例如，它的自放电率较高，即使在不使用时也会自行放电，导致储存能量的损失。
此外，镍氢电池的成本相对较高，制约了其在某些领域的应用。
总的来说，镍氢电池通过镍氢化合物和氢氧化镍的氧化还原反应，实现了电能的储存和释放。
它具有高能量密度、环保、循环寿命长等优点，但也存在自放电率高、成本较高等缺点。
随着科技的发展，相信镍氢电池在未来会有更广泛的应用。
镍氢电池原理
一、镍氢电池原理镍氢电池正极活性物质为氢氧化镍(称氧化镍电极)，负极活性物质为金属氧化物，也称贮氢合金(电极称贮氢电极)，电解液为6N氢氧化钾，在电池充放电过程中的电池反应为：氧化电极上：NIOOH+H2o+e ==== Ni(OH)2+OH。
贮氢电极上：MH十oH-e ===== M+H2O电池总反应：MH + NiOOH ==== M+Ni(OH)，其中，M表示贮氢合金材料。
电池的开路电压为：1.2V～1.3V、因贮氢材料和制备工艺不同而有所不同。
过充电时，两极上的反应为：氧化镍电极上： 4OH-4e一2H2O十O2贮氢电极上； 2H2O+O2+4e一4OH电池过充电时的总反应：O电池在设计中一般采米用负极过量的办法，氧化镍电极全充电态时产生氧气，经过扩散在负极重新化合成水，这样，既保持了电池内压的恒定，同时义使电解液浓度不致发生巨人变化。
当电池过放电时，电极反应为：氧化镍电极上：2H2O+2e H2+2OH贮氢电极上；H2+2OH-2e 2H2O电池过放电时的总反应：O虽然过放电时，电池总反应的净结果为零，但要出现反极现象。
由于在正极上产生的氢气会在负极上新化合，同样也保持了体系的稳定。
另外，负极活性物质氢以氢原子态能以相当高的密度吸附干贮氢合金中，在这样的电极上，吸放氢反应能平稳地进行，放电性能较镉-镍电池而言得以提高。
二、组成与结构如上所述，镍氢电池正极活性物质为氢氧化镍(称氧化镍电极)，负极活性物质为金属氢化物，也称贮氢合金(电极称贮氢电极)，电解液为6N氢氧化钾。
由活性物质构成电极极片的工艺方式主要有饶结式、拉浆式、泡沫镍式、纤维镍式、嵌渗式等工艺方式，不同工艺制备的电极在容量、大电流放电性能上存在较大差异，一股依据使用条件的不同，采用不同的工艺构成电池。
通讯等民用电池人多采用拉浆式负极、泡沫镍式正极构成电池。
常见的圆柱型镍氢电池组成与结构如图1所示。
图1、圆柱密封镍氢电池结构示意图三、性能与技术要求镍金属氢化物电池是由贮氢合金负极，镍正极，氢氧化钾电解液以及隔板等组成的可充电电池，它与镍镉电池的本质区别只是在于负极材料的不问。
镍氢电池的电化学原理和工艺
镍氢电池的电化学原理镍氢电池采用Ni的氧化物作为正极，储氢金属作为负极，碱液（主要为KOH）作为电解液. 圆柱形和方形镍氢电池电化学原理和化学反应相同：充电时，正极：Ni(OH)2–e-+ OH-→ NiOOH + H2O负极：MHn + ne-→ M + n/2 H2放电时，正极：NiOOH + H2O + e-→ Ni(OH)2+ OH-负极：M + n/2 H2→ MHn + ne-。
镍氢电池的放电效率在低温会有显著的降低（如低于-15℃），而在-20℃时，碱液达到起凝固点，电池充电速度也将大大降低。
在低温充电低于0℃会增大电池内压并可能使安全阀开启。
为了有效充电，环境温度范围应在5-30℃之间，一般充电效率会随温度的升高而升高，但当温度升到45℃以上，高温下充电电池材料的性能会退化，电池的循环寿命也将大大缩短。
圆柱形Ni-MH电池只采用金属电池槽，一是因为电池槽本身与金属氢化物负极连接在一起，可以作为负极极端；二是因为许多应用要求能够快速充电，气体发生复合反应时，电池的内压很高，只有金属容器可以承受这种压力，而且不会发生太大的变形。
最后金属电池槽聚砜密封环翻边与电池盖密封，这种方法成本低，易于生产，而且可靠。
图片SC4000mAh工艺流程：（以SC型为例1.配方1.1正极：氢氧化镍(2.1.1和2.2.3)氧化钴（可以形成导电网络，弥补氢氧化镍与金属集流体间较大的间距以及氢氧化镍本身电导率较低的不足）添加剂1.2负极：贮氢合金粉(3.1有具体讨论)添加剂1.3电解质：30%的KOH水溶液17g/L的LiOHNaOH（为提高高温充电效率，将部分KOH替换为NaOH，但是会加重对金属氢化物活性物质的腐蚀，降低循环寿命）2.正极制备2.1烧结式2.1.1调浆：纤维镍+导电剂CoO+CMC（2.5%）或MC+PVB造孔剂2.1.2拉浆：将膏状物涂覆到基板（如冲孔镍带）2.1.3烘干（挥发黏结剂）（75℃）2.1.4在氮气/氢气环境下高温煅烧（880℃，烧结速度90m/h）2.1.5化学浸渍或电化学浸渍（将NiOH沉积到烧结骨架中）Ni（NO3）2浸渍密度1.62-1.65g/c㎡，含3%-5%Co（NO3）2增重[（1.72-1.80）±0.007]g/cm22.1.6浸渍后的电极用电化学充/放电工艺进行预活化2.1.7逆向水洗2.1.8烘干（75℃）2.1.9电极软化（成型厚0.58±0.05mm）2.1.10极耳点焊主要设计参数：纤维镍骨架的强度和孔径氢氧化镍活性物质的化学组成活性物质的载入有害物质（硝酸盐、碳酸盐等）的含量2.2涂膏式2.2.1泡沫镍基板制备用电沉积或化学蒸汽沉积工艺。
镍氢电池工作原理
镍氢电池工作原理
镍氢电池是一种重要的多次充放电电池，其工作原理基于镍氢（NiMH）化学反应。
这种电池包含两个主要的电极：负极和正极。
负极由镍水合物制成，正极则由氢氧化镍制成。
当镍氢电池的正负极连接起来时，开始充电过程。
充电时，正极中的氢离子会在电场的作用下从电解质中释放出来，并转移到负极上。
同时，负极上的镍水合物中的镍离子会被氢离子还原为镍金属。
这个过程是可逆的，因此充电后的镍氢电池可以进行多次充放电。
在放电过程中，镍氢电池会产生电流。
此时，镍水合物中的镍金属会被氧化为镍离子，并释放出氢离子。
这些氢离子会从负极转移到正极上，并在正极上与氢氧化镍反应，恢复为水。
这个反应释放出的电子将形成电流，可供外部电路使用。
镍氢电池的工作原理主要基于镍氢化合物中镍离子的氧化还原反应，以及正负极之间氢离子的传递。
通过这些反应，镍氢电池能够可靠地存储和释放电能，实现多次充放电的功能。
这种电池具有高能量密度、长寿命和环保的特点，因此在许多应用中得到广泛使用。
新能源汽车技术专业《项目四任务1 镍氢电池结构》
• 储氢合金在进行吸氢／放氢化学反响可逆
反响的过程中，也伴随着放热／吸热的热 学
反响可逆反响，同时也产生充电／放电的 习
电化学反响可逆反响。具有实用价值的储 氢合金应该具有储氢量大、容易活化、吸
重
氢／放氢的化学反响速率快、使用寿命长 点
及本钱低构
• 包括以镍的储氢合金为主
要材料的负极板、具有保
液能力和良好透气性的隔
学
膜、碱性电解液、金属壳
习
体、具有自动密封的平安
重
阀及其他部件。图示的圆 柱形电池，采用被隔膜相
点
互隔离开的正、负极板呈
螺旋状卷绕在壳体内，壳
体用盖帽进行密封，在壳
体和盖帽之间用绝缘材质 的密封圈隔开。
学习重点
任务1 镍氢电池的结构认识与应用
实验实训
3 实验步骤
步骤1：正负极板的裁剪
裁剪正负极泡沫镍，约3cm*2.5cm共5片，其中正极2片，负极3片，分别用 电焊机焊接上镍条
步骤2：正负极板的制备
（1）正极板的制备: 称取3.6gNi(OH)2固体粉末与0.49gPTFE，0.21gNi粉和0.13gCo3O4添加剂 混合均匀，再加入粘结剂CMC乳液适量调制成浆，然后均匀涂覆在2片泡沫镍上。 （2）负极板的制备： 称取5.4g贮氢合金粉与和0.47g PTFE混合，再加入适量的粘结剂CMC乳液调 制成浆，然后涂覆到3片泡沫镍上。
丰田普锐斯就采用了这种电池。
知识准备
1 镍氢（MH-Ni）电池概述
碱性蓄电池是以氢氧化钾等碱性水溶液为电解液的二次电池的总称。
镍镉 （Cd-Ni）
电池
碱性蓄电池
镍氢
（MH-Ni） 电池
镍锌
（Zn-Ni） 电池
知识准备
（1）镍氢（MH-Ni）电池的特点
优点 功率性能好 低温性能好 循环寿命高
无污染 耐过充过放 应用等比较成熟 管理系统相对简单 具有较高的回收价值
知识准备
（1）储氢合金的种类
储氢合金
AB5型
AB2型 AB型 A2B型 固溶体型合金
LaNi
5
知识准备
（2）储氢合金的改性
储氢合金的改性
• 表面包覆 • 表面修饰 • 热碱处理 • 酸处理 • 化学还原处理 • 氟化处理 • 掺杂改性 • 热处理
知识准备
9 MH-Ni电池的电阻
MH-Ni电池的内阻一般指在荷电量为空态时的内阻。在电动车 应用中，一般采用直流内阻。电池的直流内阻与SOC以及电池测量 内阻前是充电检测还是放电检测有较大关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学 习 重 点
学习重点
• 储氢合金既承担着储氢的作用，又起到催 化剂作用，在电池出现过充和过放电时， 可以消除由正极产生的O2和H2。从而使电 池具有耐过充、过放电的能力。但随着充 、放电循环的进行，储氢合金的催化能力 逐渐退化，电池的内压就会上升，最终导 致电池漏液失效。
学 习 重 点
学习重点
任务1 镍氢动力电池的储能结构与原理
【动力电池及能量管理技术】
主讲人：李冰 王登强
目录
CONTENTS
01 学习目标 02 知识准备 04 课堂练习 05 Next Class
01
PART ONE
Learning target
学习目标
学习目标
学习目标
Learning target
镍氢蓄电池的概述
03
PART THREE
学
Class practice 课堂练习
习 重 点
课堂学习
问题：动力MH-Ni电池的主要优点、缺星奖励
充电 放电 2 x 充电 放电 2 2 充电 放电 2 x
学 习 重 点
学习重点
• 镍氢电池的反应与镍镉电池相似，只是负 极充、放电过程中生成物不同。
• 镍氢电池在充、放电过程中，正、负极上 在进行电化学反应时不发生任何中间态的 可溶性金属离子，也没有电解液中的任何 组分消耗和生成，因而镍氢电池可以做成 密封型结构。 • 镍氢电池的电解液多采用KOH水溶液，并加 入少量的LiOH。 • 隔膜采用多孔维尼纶无纺布或尼龙无纺布 等。
学习重点
• 2.镍氢电池工作原理 • 镍氢电池正极的活性物质为NiOOH(放电 时)和Ni(OH)2(充电时)，负极板的活性物质 为H2(放电时)和H2O(充电时)，电解液采用 30%的氢氧化钾溶液．电化学反应如下： xOH MH xH O M xe • 负极反应式 NiOOH H O e Ni(OH ) OH • 正极反应式 xNiOOH MH xNi(OH ) M • 电池反应式
1 2 3
镍氢电池的结构
镍氢电池的工作原理
学习重点
学
学习重点
1镍氢电池的结构 2.镍氢电池的工作原理
习 重 点
学习重点
02
PART TWO
学
Knowledge preparation
习 重 点
知识准备
学习重点
• 1.镍氢电池结构 • 包括以镍的储氢合金为主 要材料的负极板、具有保 液能力和良好透气性的隔 膜、镍氢电解液、金属壳 体、具有自动密封的安全 阀及其他部件。图示的圆 柱形电池，采用被隔膜相 互隔离开的正、负极板呈 螺旋状卷绕在壳体内，壳 体用盖帽进行密封，在壳 体和盖帽之间用绝缘材质 的密封圈隔开。
学 习 重 点
学习重点
• 过充电时，正极上会析出氧，然后扩散到 负极上发生去极化反应，生成0H离子。在 电池过充电和过放电过程中，正、负极上 发生的反应可用正式表示 4 OH O 2 H O 4 e 2 2 • 正极：过充电析出氧 2 H O 2 e 2 OH H2 2 • 过放电析出氢 2 H O O 4 e 4 OH • 负极：过充电消耗氧 2 2 H + 2 OH → 2 H O + 2 e 2 2 • 过放电消耗氢
学 习 重 点
学习重点
• 储氢合金在进行吸氢／放氢化学反应(可逆 反应)的过程中，也伴随着放热／吸热的热 反应(可逆反应)，同时也产生充电／放电的 电化学反应(可逆反应)。具有实用价值的储 氢合金应该具有储氢量大、容易活化、吸 氢／放氢的化学反应速率快、使用寿命长 及成本低廉等特性。
学 习 重 点
学 习 重 点
学习重点
• 为了防止充电过程后期电池内压过高，电 池中装有防爆装置。 • 当镍氢电池过充电时，金属壳内的气体压 力将逐渐上升。当该压力达到一定数值后 ，顶盖上的限压安全排气孔打开，因此可 以避免电池因气体压力过大而爆炸。
学 习 重 点
学习重点
• 镍氢电池放电时，正极上NiOOH得到电子还 原成为Ni(OH)2；负极金属氢化物 (MHx)内部 的氢原子扩散到表面形成吸附态氢原子， 接着再发生电化学反应生成水和储氢合金 。在镍氢电池出现过放电时，正极活性物 质中的NiOOH已经消耗完了，这时正极上会 发生水分子被还原为氢和OH-离子。负极上 由于储氢合金的催化作用，使OH-离子与氢 反应又生成水。
