波分复用器在光纤通信中的应用
光波导芯片_波分复用_解释说明
光波导芯片波分复用解释说明1. 引言1.1 概述光通信作为一种高速、大容量的数据传输技术，已成为现代信息社会中不可或缺的基础设施。
然而，在面对日益增长的带宽需求和传输距离要求时，传统的电路板和金属导线等传输介质已经显得力不从心。
因此，光波导芯片作为一种新型的光学器件应运而生。
1.2 文章结构本文将首先介绍光波导芯片的定义、原理、结构和特点。
随后，我们将重点讨论波分复用技术，并详细解释其原理、基础概念以及相关设备和组成要素。
然后，我们将探讨光波导芯片在波分复用中的应用，包括其在光传输中的作用机制解析、在波分复用系统中关键功能的介绍，以及一些实际应用中的效果与案例分享。
最后，我们将总结主要观点和发现，并展望光波导芯片和波分复用技术未来发展方向。
1.3 目的本文旨在通过对光波导芯片和波分复用技术进行详细说明，帮助读者深入了解光通信领域中的重要概念和技术。
同时，通过介绍光波导芯片在波分复用中的应用，使读者对该技术在实际场景中的应用效果有更全面的认识。
最后，我们将展望未来光波导芯片和波分复用技术的发展方向，为相关研究和工程领域提供参考和启示。
2. 光波导芯片:2.1 定义和原理:光波导芯片是一种集成光学器件，其通过特殊的材料结构和工艺制作而成。
它利用高折射率的核心层将光信号引导在其表面附近传输，形成一条或多条光波导路径。
这些路径类似于管道，可以将光信号有效地控制、传播和分配。
光波导芯片原理基于总反射和电磁波的耦合效应。
当光线传入具有高折射率的核心层时，由于介质折射率的差异，部分能量会被全内反射并沿着波导路径传输。
在光波导芯片中，可以通过调整核心层和包围层之间的折射率差异来改变传播模式、控制波导路径和操纵光信号。
2.2 结构和特点:通常情况下，光波导芯片由三个主要组成部分构成：核心层、包围层和衬底。
核心层是最重要的部分，用于引导光信号；包围层则用于限制光信号的传播区域，并保持其在核心层内传输；衬底则为光波导芯片提供支撑和稳定性。

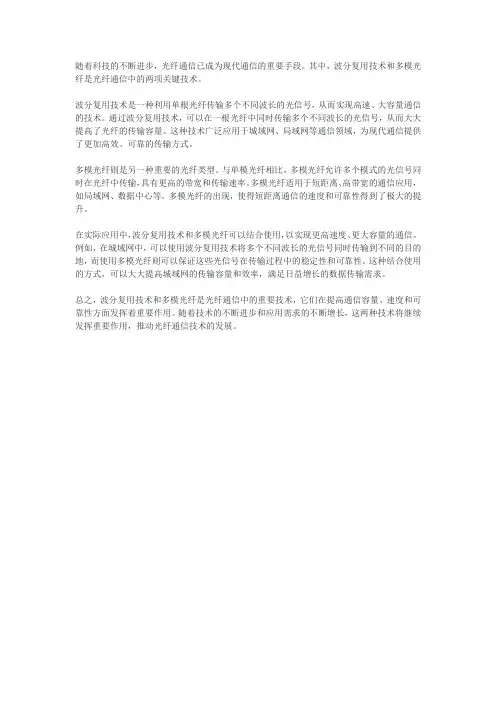

波分复用 多模光纤
随着科技的不断进步，光纤通信已成为现代通信的重要手段。
其中，波分复用技术和多模光纤是光纤通信中的两项关键技术。
波分复用技术是一种利用单根光纤传输多个不同波长的光信号，从而实现高速、大容量通信的技术。
通过波分复用技术，可以在一根光纤中同时传输多个不同波长的光信号，从而大大提高了光纤的传输容量。
这种技术广泛应用于城域网、局域网等通信领域，为现代通信提供了更加高效、可靠的传输方式。
多模光纤则是另一种重要的光纤类型。
与单模光纤相比，多模光纤允许多个模式的光信号同时在光纤中传输，具有更高的带宽和传输速率。
多模光纤适用于短距离、高带宽的通信应用，如局域网、数据中心等。
多模光纤的出现，使得短距离通信的速度和可靠性得到了极大的提升。
在实际应用中，波分复用技术和多模光纤可以结合使用，以实现更高速度、更大容量的通信。
例如，在城域网中，可以使用波分复用技术将多个不同波长的光信号同时传输到不同的目的地，而使用多模光纤则可以保证这些光信号在传输过程中的稳定性和可靠性。
这种结合使用的方式，可以大大提高城域网的传输容量和效率，满足日益增长的数据传输需求。
总之，波分复用技术和多模光纤是光纤通信中的重要技术，它们在提高通信容量、速度和可靠性方面发挥着重要作用。
随着技术的不断进步和应用需求的不断增长，这两种技术将继续发挥重要作用，推动光纤通信技术的发展。
光纤通信最新技术
光纤通信最新技术对光纤通信而言，超高速度、超大容量和超长距离传输一直是人们追求的目标。
目前主要的光纤通信技术有以下几种：一：波分复用技术波分复用（WDM）是将两种或多种不同波长的光载波信号（携带各种信息）在发送端经复用器（亦称合波器，Multiplexer）汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器（亦称分波器或称去复用器，Demultiplexer）将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
WDM波分复用并不是一个新概念，在光纤通信出现伊始，人们就意识到可以利用光纤的巨大带宽进行波长复用传输，但是在20世纪90年代之前，该技术却一直没有重大突破，其主要原因在于TDM的迅速发展，从155Mbit/s到622Mbit/s，再至［|2.5Gbit/s系统，TDM速率一直以过几年就翻4倍的速度提高。
人们在一种技术进行迅速的时候很少去关注另外的技术。
1995年左右,WDM系统的发展出现了转折，一个重要原因是当时人们在TDM10Gbit/s技术上遇到了挫折，众多的目光就集中在光信号的复用和处理上，WDM系统才在全球范围内有了广泛的应用。
随着波分复用技术从长途网向城域网扩展，粗波分复用CWDM 应运而生。
CWDM的波长间隔一般为20nm，以超大容量、短传输距离和低成本的优势，广泛应用于城域光传送网中。
目前为了进一步提高光通信系统的传输速率和容量，还提出了将波分复用和光时分复用OTDM相结合的方式。
把多个OTDM信号进行波分复用。
从而大大提高传输容量。
只要WDM和OTDM两者适当的结合，就可以实现Tbit/s以上的传输，并且也应该是一种最佳的传输方式，因此它也成为未来高速、大容量光纤通信系统的发展方向。
实际上大多数超过3bit/s的传输实验都采用WDM和OTDM相结合的传输方式。
二：光纤接入技术随着通信业务量的增加，业务种类也不断丰富，人们不仅需要传统的话音服务，而对高速数据、高保真音乐、互动视像等业务的需求越来越迫切。

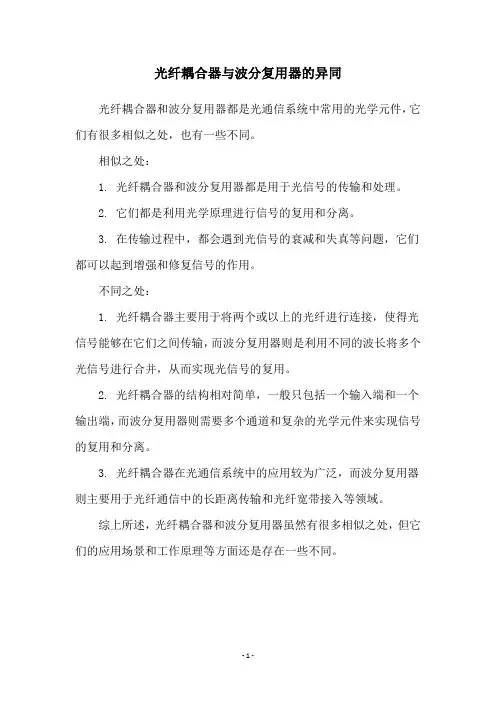

光纤耦合器与波分复用器的异同
光纤耦合器与波分复用器的异同
光纤耦合器和波分复用器都是光通信系统中常用的光学元件，它们有很多相似之处，也有一些不同。
相似之处：
1. 光纤耦合器和波分复用器都是用于光信号的传输和处理。
2. 它们都是利用光学原理进行信号的复用和分离。
3. 在传输过程中，都会遇到光信号的衰减和失真等问题，它们都可以起到增强和修复信号的作用。
不同之处：
1. 光纤耦合器主要用于将两个或以上的光纤进行连接，使得光信号能够在它们之间传输，而波分复用器则是利用不同的波长将多个光信号进行合并，从而实现光信号的复用。
2. 光纤耦合器的结构相对简单，一般只包括一个输入端和一个输出端，而波分复用器则需要多个通道和复杂的光学元件来实现信号的复用和分离。
3. 光纤耦合器在光通信系统中的应用较为广泛，而波分复用器则主要用于光纤通信中的长距离传输和光纤宽带接入等领域。
综上所述，光纤耦合器和波分复用器虽然有很多相似之处，但它们的应用场景和工作原理等方面还是存在一些不同。
- 1 -。
波分复用器反射波长范围
波分复用器反射波长范围一、波分复用器反射波长范围的相关概念波分复用器呢，就像是一个超级管理员，在光纤通信这个大系统里起着特别重要的作用。
这个反射波长范围啊，简单来说，就是波分复用器在工作的时候，对不同波长的光进行处理，其中涉及到反射光的波长有一个范围。
这个范围可不是随便定的，它跟很多因素都有关系哦。
比如说波分复用器的材料，不同的材料对光的折射、反射特性不一样，就像不同的人有不同的性格一样。
像玻璃材质的波分复用器和晶体材质的，它们的反射波长范围可能就会有差别。
再就是它的结构设计，就好比是房子的户型，不同的户型对住在里面的人的生活有影响，波分复用器不同的结构设计也会影响光的传播路径和反射情况，进而影响反射波长范围。
二、影响波分复用器反射波长范围的因素1. 材料因素刚才提到了材料对反射波长范围有影响。
像石英这种材料，它在光学特性上比较稳定，而且对不同波长的光的吸收和反射情况相对比较固定。
但是呢，如果是一些新型的复合材料，它们可能在某些特定波长上有特殊的反射效果。
比如说，有一种含有稀土元素的复合材料，它在一些短波范围内的反射率会比普通材料高很多，这样就会使波分复用器的反射波长范围在短波部分有新的变化。
2. 制作工艺制作工艺就像是厨师做菜的手法一样。
如果工艺精湛，做出来的波分复用器在反射波长范围上就会更精准。
比如在镀膜这个工艺环节，如果镀膜的厚度控制得很精确，那么对光的反射就会按照设计的要求来，反射波长范围也就更符合预期。
要是工艺不过关，镀膜厚度不均匀，那就可能导致反射波长范围出现偏差，有的波长可能反射得太多，有的又反射得太少。
3. 环境因素环境因素也不能忽视哦。
温度就是一个很关键的环境因素。
当温度升高的时候，波分复用器内部的分子结构可能会发生一些微小的变化，这就会影响它对光的折射和反射情况，从而使反射波长范围发生改变。
就像人在热的时候会出汗，波分复用器在温度变化的时候也会有“反应”。
湿度也有影响，高湿度环境可能会使波分复用器表面吸附一些水汽，这些水汽就像小捣乱分子，干扰光的传播和反射，进而影响反射波长范围。
波分复用在光纤网中的应用
波分复用在光纤网中的应用（贺葵）
摘 要 本文简述了波分复用的基本概念；介绍了密集波分复用（DWDM）技术的发展；概要说明了目前光缆通信干线工程中所采用的DWDM技术。关键词 波分复用 密集波分复用 光缆通信 光纤放大器 同步数字体系 近几年随着多媒体通信的发展和计算机技术的广泛应用，信息交流的领域范围不断扩大，网络通信容量急剧增加，因而不断增加电信网络容量变得越来越重要。采用密集波分复用（DWDM）技术可在不投入大量资金的情况下，在原有单模光纤上提供更多的传输通道，且DWDM系统的建设周期短，能更好地实现信息传输的多元化，以较短的时间实现对光缆通信传输网的扩容，充分满足社会各界对各种带宽业务的需求。开发式的密集波分复用（DWDM）网络不仅采用光技术进行传输，而且通过光波长选择器件将不同波长的不同光信号合并和分离，在节点处实现光复用和光去复用，突破了电路的处理速度，为实现全光网络奠定了基础。1 波分复用（WDM）的原理 波分复用（WDM）就是将一系列载有信息的光载波，在光频域内以1至几百纳米的波长间隔合在一起沿单根光纤传输，在接收端再用一定的方法将各个不同波长的光载波分开的通信方式。 由于每个不同波长信道的光信号在同一光纤中是独立传输的，因此在一根纤芯中可实现多种信息的传输，如声音、数据、文本、图形和影像。它能充分利用光纤宽带的传输特性，使一根光纤起到多根光纤的作用。 WDM扩容方案充分利用了光纤的带宽，可以混合使用各种速率，各种数据格式和各厂家的设备（开放式系统）；可以通过增加新的波长和特性，非常方便地扩充网络容量，以满足用户的要求。对于2.5Gbit／S以下速率的WDM，目前的技术已经完全可以克服由于光纤色散和光纤非线性效应带来的限制，满足对传输距离的各种要求，并且已经在我国的部分通信干Байду номын сангаас应用。当然，目前WDM光传输系统只适用于点到点的传输，如何在网络环路中使用，如何实现光网络层上的保护还需进一步研究。 在光缆通信干线传输网上采用WDM系统具有以下优点。 （1）可充分利用光纤的巨大带宽资源，使一根光纤的传输容量比单波传输容量增加几倍至几十倍。 （2）对于早期敷设的芯数不多的光缆，采用WDM进行扩容可不必对原有系统作较大的改动。 （3）由于同一光纤中传输的信号波长彼此独立，因而可以传输完全不同特性的信号，完成各种电信业务（包括数字信号和模拟信号）的综合和分离，以及PDH和SDH信号的综合与分离。 （4）利用DWDM选择路由技术实现网络交换和恢复，为实现未来透明的、具有高度生存性的光网络奠定了基础。2 密集波分复用（DWDM）系统 在一根光纤内同时使用两个窗口的系统（一个为1310nm波长，另一个为1550nm波长）一般称为宽带波分复用（W－WDM）系统。而在1550nm窗口的1540nm－1565nm波长范围内，按一定间隔分为多个波道（目前以8波段和16波段为主），每个波道传输一个系统，称为密集波分复用系统（WDM）。 DWDM系统主要由合波器、分波器和接饵光纤放大器（EDFA）等组成。 EDFA可以对波长在1530nm－1565nm范围内的光信号同时进行放大。在DWDM系统中，EDFA又可分为功率放大器（BA）、前置放大器（PA）及线路放大器（LA）。2.1 开放式、集成式密集波分复用系统 波分复用系统可分为两种：开放式DWDM系统和集成式DWDM系统。 开放式DWDM系统采用波长转换器（简称OTU），将目前使用的SDH系统的2.5Gbit／S光接口，即ITU—T的G.957建议的光接口变换成指定的频率，并符合ITU－T的G.692建议的光接口。 开放式DWDM系统的主要优点是：目前光缆通信干线传输网上已采用的2.5Gbit/S SDH设备均可接入DWDM系统中，DWDM系统的生产厂商的产品可以与SDH的多生产厂商的产品兼容；对于建成后的开放式DWDM系统，在工程中尚未配置2.5Gbit/S SDH传输设备的光通道，将来扩容时2.5Gbit／s SDH传输设备的选型可以不受限制。随着非话业务的迅速发展，将来IP路由器、 ATM交换机等均可直接接入。开放式DWDM系统不足之处是成本较高。 在集成式DWDM系统中，2.5Gbit／S SDH传输设备的光接口符合指定的频率，并符合ITU－T的G.692建议的光接口，即 2.5Gbit/SSDH传输设备的光接口为符合DWDM系统要求的光接口。其主要优点是省去了OUT，可以降低成本。集成式8个波长的DWDM系统的2.5Gbit／S SDH传输设备由于中心波长偏移等指标的限制，仅能用在相关生产厂家8个波长的DWDM系统上，设备的重复利用性较差。2.2 EDFA 这里的光纤放大器是指波长1．55μm窗口使用的掺饵光纤放大器。光纤放大器对于光纤通信来说具有革命性的作用，因为它避免了光／电与电／光转换过程，可以更好地满足大容量、长距离全光传输的要求。EDFA主要由掺饵光纤、泵浦光源、耦合器、隔离器等组成。它利用掺饵光纤的非线性效应，泵浦光输入到惨饵光纤中，当有信号光输入时，辐射光的相位和波长会自发地与信号光保持一致，这样在输出端就可得到功率较强的光信号，实现了对光信号的放大。EDFA具有高增益、低燥声、频带宽、不会引起串扰等特点。按其具体应用场合可分为功率放大器（BA），前置放大器（PA），线路放大器（LA）。BA是将EDFA放在发射光源之后对信号进行放大。 LA是将 EDFA直接插入到光纤传输链路中对信号进行放大的应用形式。在长距离光纤传输系统中，线路放大器可代替再生中继器用来进行光功率的补偿。PA也称预放大器，用于光接收机前对接收到的光信号进行预放大。3 密集波分复用技术的应用3.1 国内外应用情况 随着线路放大器的研究、开发，密集波分复用技术逐步趋于成熟，美国的一家电信公司，1996年4月推出8个波长的DWDM系统，同年10月推出16个波长的DWDM系统；1998年1月推出40个波长的DWDM系统。目前，实验室的DWDM系统已达到了数百个波长。美国的长途通信公司和Qwest通信公司联合投资20亿美元采用DWDM技术正在兴建全美SDH光纤通信网，传输速率在2.5Gbit/s-20Gbit/s之间。预计到2000年，我国将建成一个以DWDM传输系统为主，沟通各大区交换中心的大容量光缆通信干线传输网。我国光缆通信干线传输网将采用8X2.5Gbit/S单纤单向的DWDM系统，近几年仍采用G.652光纤，光监控信道波长取1510nm，监控速率为2Mbit/s。DWDM的线路保护主要有采用在SDH层面上保护和光网络层的保护两种方式。由于光网络层上的保护目前很难达到，因此目前的线路保护方式只能采用在SDH层面上的保护。 由于LA仅是对光纤中的光信号进行增益补偿，并不还原成电信号，因此DWDM系统一般均设置自身独立使用的光监控信道（OSC），将LA的故障数据和运行状态等情况，通过OSC传送给网管系统，以便对DWDM系统进行实时监视，同时也解决了LA之间的公务联络问题。另外，应有OSC保护路由，防止光纤被切断后监控信息不能传送的严重后果。目前采用DWDM系统的工程中首先选用1510nm波长、2Mbit/S信号速率的OSC信号。3.2 光纤的选择 G.652光纤又称色散未位移光纤，是目前使用最为广泛的单模光纤。G.652是1310nm波长性能最佳的单模光纤，它同时具有1310nm和1550nm两个窗口。以前的PDH系统利用的就是1310nm零色散窗口，SDH系统则是利用1550nm最小衰减窗口。由于 G.652光纤在我国已大量敷设，因此利用原有的光纤采用DWDM技术实现超高速传输是当前的首选方案。 G.653光纤又称色散位移光纤，零色散窗口为1550nm，它在1550nm窗口同时具有最小色散和最小衰减，此种光纤在我国也有少量使用，它是单波长系统的最佳选择，但是由于高速传输的串扰现象使多路WDM系统很难开通，而WDM技术在传输网上的使用将是大势所趋，因此在我国已不提倡使用G.653光纤。 G.655光纤又称非零色散位移光纤，它是为了克服G.653光纤严重的4波混频而设计的一种新型光纤。对G.653光纤的零色散点进行了搬移，使1530nm－1550nm区间的色散值保持较低的水平，从而可方便地开通DWDM系统。G.655成功地克服了G.652的色散受限和G.653无法开通WDM的缺点，升级非常灵活，既可以采用TDM系统也可以采用WDM技术，从理论上讲G.655光纤的传输容量可达到1Tbit/S以上。但光纤价格较贵，采用该光纤的光缆价格为常规光缆的1.5倍。摘自《电信工程技术与标准化》
光纤通信系统中的波分复用技术应用分析
光纤通信系统中的波分复用技术应用分析光纤通信技术是现代信息通信领域的重要组成部分，而波分复用技术则是光纤通信系统中的关键技术之一。
波分复用技术通过将多个不同频率的光信号同时传输在一根光纤中，大大提高了光纤通信系统的传输容量和效率。
因此，波分复用技术在光纤通信系统中得到了广泛的应用。
本文将对波分复用技术在光纤通信系统中的应用进行分析。
首先，波分复用技术可以提高光纤通信系统的传输容量。
在传统的光纤通信系统中，每根光纤通常只能传输一路光信号。
而通过波分复用技术，可以将多路不同频率的光信号同时传输在同一根光纤中，从而提高了通信系统的传输容量。
波分复用技术可以将光信号分为不同频段的波长，每个波长对应一个光通道，因此一个光纤可以传输多个光通道的信号。
通过不同波长的光信号在光纤中的复用，光纤通信系统可以实现多路复用，提高了传输容量。
其次，波分复用技术可以提高光纤通信系统的传输效率。
在传统的光纤通信系统中，由于每根光纤只能传输一路光信号，因此需要铺设大量的光纤来满足通信需求。
而通过波分复用技术，只需要一根光纤即可同时传输多路光信号，从而减少了光纤的铺设和维护成本。
此外，波分复用技术还可以实现光信号的同时传输和接收，进一步提高了系统的传输效率。
此外，波分复用技术还可以提高光纤通信系统的抗干扰能力。
在传统的光纤通信系统中，由于每个光路之间的信号相互干扰，导致信号质量下降。
而通过波分复用技术，不同光通道的信号在光纤中是相互独立的，彼此之间没有干扰，可以在同一根光纤中实现多路光信号的传输，大大提高了系统的抗干扰能力。
这对于长距离传输和大容量传输的光纤通信系统尤为重要。
此外，波分复用技术还可以实现光纤通信系统的灵活配置。
在传统的光纤通信系统中，由于每根光纤只能传输一路光信号，因此需要铺设大量的光纤来满足不同信号的传输需求。
而通过波分复用技术，可以在光纤中灵活地配置不同波长的光通道，根据实际需求调整光通道的数量和位置。
这样可以大大提高系统的灵活性和可配置性，满足不同用户和应用的需求。
波分复用器详细解释
处理原理
处理性能
光信号处理技术基于光学的非线 性效应和干涉原理，通过改变光 信号的相位、幅度、频率或偏振 态等参数，实现信号的逻辑运算、 调制解调及频率转换等功能。
光信号处理技术的性能指标包括 处理速度、精度和稳定性等。这 些性能指标直接影响波分复用系 统的传输速率、频谱效率和系统 可靠性等方面。
04
数据中心中的应用
总结词
波分复用器在数据中心中用于提高光网络的带宽利用率和传输性能。
详细描述
随着数据中心规模的扩大和业务量的增长，对带宽的需求也在不断增加。波分复用器可以将多个低速率的光信号 复用到一根光纤中，实现高速数据传输，提高了带宽利用率和传输性能。这有助于降低数据中心的运营成本，并 满足不断增长的业务需求。
波分复用器详细解释
目
CONTENCT
录
• 波分复用器概述 • 波分复用器的工作原理 • 波分复用器的关键技术 • 波分复用器的优势与挑战 • 波分复用器的应用案例
01
波分复用器概述
定义与特点
定义
波分复用器是一种将多个不同波长的光信号复用 到同一根光纤中进行传输的设备。
灵活扩展性
可根据需要增加波长数量，实现网络的灵活扩展 。
智能交通系统中的应用
总结词
波分复用器在智能交通系统中用于实现 车联网和交通监控系统的快速数据传输 。
VS
详细描述
智能交通系统中包含大量的车辆和交通监 控设备，需要实现快速、实时的数据传输 。波分复用器可以将多个设备的数据复用 到同一根光纤中进行传输，提高了数据传 输的效率和可靠性。这有助于实现智能交 通系统的智能化管理和安全运行。
03
波分复用器的关键技术
光学滤波技术
01
波分复用器在光纤通信中的应用
光纤通信实验
实验地点：信息楼10314在实验过程中注意以下几点：1、在实验过程中切勿将光纤端面对着人，切勿带电进行光纤的连接。
2、光电器件是静电敏感器件，请不要用于触摸。
3、做完实验后请将光纤用相应的防尘帽罩住。
4、在使用信号连接导线时应捏住插头的头部进行插拔，切勿直接拽线。
5、不能带电进行信号连接导线的插拔！6、光纤器件属易损件，应轻拿轻放，插光纤的时候要先对准，用力要轻，切忌倾斜、用力过大或弯折。
7、实验完成后整理好设备、接线。
实验光接收机的动态范围及眼图观测一、实验目的1.了解光收端机动态范围的指标要求。
2.掌握光收端机眼图的观测方法。
二、实验内容1.了解光收端机眼图的观测方法。
2.用示波器观察眼图。
三、实验仪器1.光纤通信实验系统1台。
2.示波器1台。
3.万用表1部。
4.光纤跳线1根。
四、实验原理（一）动态范围在实际的光纤通信线路中，光接收机的输入光信号功率是固定不变的，当系统的中继距离较短时，光接收机的输入光功率就会增加。
一个新建的线路，由于新器件和系统设计时考虑的富余度也会使光接收机的输入光功率增加。
为了保证系统的正常工作，对输入信号光功率的增加必须限制在一定的范围内，因为信号功率增加到某一数值时将对接收机性能产生不良影响。
在模拟通信系统中，输入信号过大将使放大器超载，输出信号失真，降低信噪比。
在数字通信系统中，当输入信号功率增加到某一数值时，将使系统出现误码。
应该指出，在 数字通信系统中，放大器输出信号的失真在测试时应与模拟系统区别开来。
为了保证数字通信系统的误码特性，光接收机的输入光信号只能在某一定范围内变化， 光接收机这种能适应输入信号在一定范围内变化的能力称为光接收机的动态范围，它可以表 示为：D = 10lg —max（dB ）min 式中，Pmax 是光接收机在不误码条件下能接收的最大信号平均光功率；Pmin 是光接收 机的灵敏度，即最小可接收光功率。
一般来说，要求光接收机的动态范围大一点较好，但如 果要求过大则会给设备的生产带来一些困难。
光纤耦合器与波分复用器的异同
光纤耦合器与波分复用器的异同
光纤耦合器和波分复用器都是光通信中常见的器件，它们都具有光信号的分配和合并功能。
但是，它们在原理、应用和性能方面存在着一些异同。
首先，光纤耦合器和波分复用器的原理不同。
光纤耦合器是将不同光信号通过光纤进行耦合，实现光信号的合并或分离。
而波分复用器则是利用波长分离技术，将不同波长的光信号分离出来，使它们在光纤中传输并最后重新合并。
其次，两者的应用场景也有所不同。
光纤耦合器主要应用于光纤通信系统中的光路测试、光网络监控和光信号分配等方面，而波分复用器则主要应用于光传输系统中，用于提高光纤传输容量和距离。
最后，两者的性能指标也各有特点。
光纤耦合器的主要性能指标包括插入损耗、返波损耗和耦合比等；而波分复用器的主要性能指标则包括通道波长范围、通道隔离度和通道均衡度等。
综上所述，光纤耦合器和波分复用器虽然都是光通信中的重要器件，但它们的原理、应用和性能等方面存在较大差异。
因此，在实际应用中，需要根据具体需求选择合适的器件。
- 1 -。
波分复用光模块
波分复用光模块波分复用光模块是一种光通信技术中常用的设备，它能够实现在光纤中传输多个不同波长的光信号，从而提高光纤的传输能力和效率。
本文将介绍波分复用光模块的工作原理、应用领域和未来发展趋势。
一、工作原理波分复用光模块的工作原理基于波分复用技术，即将多个不同波长的光信号通过光纤进行传输。
在光模块中，首先需要将要传输的信号经过调制器进行调制，将其转换为高频的电信号。
然后，通过激光器将电信号转换为光信号，并经过滤波器进行波长选择。
最后，通过耦合器将各个波长的光信号合并并输入光纤中进行传输。
二、应用领域波分复用光模块在光通信领域有着广泛的应用。
首先，它可以用于光纤通信系统中，提高光纤传输的容量和速率。
通过将多个光信号复用到同一根光纤中，可以大大增加光纤的利用率，提高传输效率。
其次，波分复用光模块还可以应用于光网络中，实现多波长的光信号传输。
在光网络中，不同波长的光信号可以独立传输，避免了信号间的干扰，提高了网络的稳定性和可靠性。
此外，波分复用光模块还可以用于光传感器中，实现对不同波长的光信号的监测和测量。
三、未来发展趋势随着通信技术的不断发展，波分复用光模块也在不断演进和改进。
首先，波分复用光模块的集成度将进一步提高。
目前的波分复用光模块还比较庞大，未来随着技术的进步，将会实现更小型化的设计，减小体积和功耗。
其次，波分复用光模块的传输速率将会更高。
随着光通信技术的发展，波分复用光模块将能够实现更高的传输速率，满足日益增长的数据传输需求。
此外，波分复用光模块的成本也将进一步降低，使其更加普及和应用广泛。
波分复用光模块是一种重要的光通信设备，它通过波分复用技术实现了多波长光信号的传输。
波分复用光模块在光通信领域有着广泛的应用，能够提高光纤传输的容量和速率。
未来，随着技术的发展，波分复用光模块将会变得更加小型化、高速化和低成本化，为光通信领域带来更多的便利和发展机会。
光纤通信系统中波分复用技术的应用
光纤通信系统中波分复用技术的应用
光纤通信系统是近年来发展迅速的新一代通信系统，其中波分复用技术被广泛应用。
波分复用是指将一条光缆上传输的多个信号采用多路复用技术，将多个信号分开传输，使其具有频率分集的特性。
采用波分复用技术，可以在一根光缆上传输更多的信号，提高通信带宽，提高光纤通信系统的性能。
波分复用技术也可以改善光纤通信系统的可靠性。
由于信号被分开传输，当其中一条信号受到干扰时，其他信号的传输不会受到影响，可以保证信号传输的安全可靠性。
此外，波分复用技术还可以提高系统的可维护性。
由于光缆上传输的信号是分开传输的，因此，维护人员可以更容易地检查和更换受损的信号，从而减少系统的维护成本。
波分复用技术也可以改善系统的可管理性。
通过对多个信号进行分开传输，可以更好地控制系统的性能，并有效地利用光缆的传输带宽。
此外，由于采用多路复用技术，管理人员可以更好地监控系统的运行状态，以及光缆传输的信号状态，从而更好地控制系统的性能。
从上述可以看出，波分复用技术在光纤通信系统中具有重要意义，可以提高带宽，提高系统的可靠性，可维护性和可管理性。
因此，波分复用技术已经成为光纤通信系统中不可或缺的重要技术之一，
是实现光纤通信系统高性能的关键技术。
光时分复用和光波分复用
光时分复用和光波分复用光时分复用（TDM）和光波分复用（WDM）是两种用于增加光纤传输容量的技术，它们在光通信领域的重要性日益凸显。
本文将探讨光时分复用和光波分复用的定义、原理、应用以及未来发展趋势，并在总结部分分享个人观点和理解。
一、光时分复用简介1.1 定义：光时分复用是一种利用时间分割来在同一光纤上传输多个光信号的技术。
它通过将时间分割成若干个时隙，将不同的数据流按时隙传输，从而实现多路复用。
1.2 原理：光时分复用的原理主要基于时间分割多路复用（TDM）技术。
它在发射端将不同源的光信号编码到不同的时隙上，并通过激光器将它们转换成脉冲光信号，然后通过光纤传输。
在接收端，光时分复用器将多路复用的光信号解复用到不同的接收通道中。
1.3 应用：光时分复用技术广泛应用于长距离光纤通信系统中。
通过光时分复用，可以将不同业务的光信号同时传输，从而提高通信系统的容量和效率。
光时分复用还可以用于实现光纤传感、干线电视传输等应用。
二、光波分复用简介2.1 定义：光波分复用是一种利用不同波长的光信号在同一光纤上传输的技术。
它通过将不同波长的光信号进行复用，实现多路复用。
2.2 原理：光波分复用的原理主要基于波分复用（WDM）技术。
它在发射端将不同波长的光信号通过分光器合并成一个光束，然后通过激光器将合并后的光束转发到光纤上进行传输。
在接收端，光波分复用器将多路复用的光信号解复用到不同接收通道中。
2.3 应用：光波分复用技术广泛应用于高容量光纤通信系统中。
通过光波分复用，可以在同一光纤上实现大量光信号的传输，从而提高通信系统的传输容量。
光波分复用还可用于实现光纤传感、光谱分析等应用。
三、光时分复用与光波分复用的比较3.1 优点：光时分复用和光波分复用都具有提高光纤传输容量、提高通信系统效率的优点。
光时分复用适用于传输业务需求变化频繁的情况，而光波分复用则适用于传输容量需求较高的情况。
3.2 缺点：光时分复用技术在传输距离较远时，由于时延扩大可能会引起信号失真，传输效率下降。
波分设备的功能和应用
波分设备的功能和应用波分设备是一种基于光纤通信技术的设备，它可以将光信号分成不同的波长，实现多波长光信号的传输。
波分设备的功能和应用非常广泛，下面将按照类别进行介绍。
一、波分复用器波分复用器是一种将多个光信号合并成一个光信号的设备，它可以将不同波长的光信号合并在一起，实现多波长光信号的传输。
波分复用器的应用非常广泛，可以用于光通信、光传感、光存储等领域。
二、波分解复用器波分解复用器是一种将一个光信号分成多个波长的设备，它可以将一个光信号分成多个波长，实现多波长光信号的传输。
波分解复用器的应用非常广泛，可以用于光通信、光传感、光存储等领域。
三、光放大器光放大器是一种将光信号放大的设备，它可以将光信号放大到足够的强度，以便在光纤中传输。
光放大器的应用非常广泛，可以用于光通信、光传感、光存储等领域。
四、光开关光开关是一种可以控制光信号传输路径的设备，它可以将光信号从一个路径切换到另一个路径，实现光信号的选择和控制。
光开关的应用非常广泛，可以用于光通信、光传感、光存储等领域。
五、光滤波器光滤波器是一种可以选择特定波长的光信号的设备，它可以选择特定波长的光信号，实现光信号的选择和控制。
光滤波器的应用非常广泛，可以用于光通信、光传感、光存储等领域。
六、光监测器光监测器是一种可以检测光信号的设备，它可以检测光信号的强度、波长等参数，实现光信号的监测和控制。
光监测器的应用非常广泛，可以用于光通信、光传感、光存储等领域。
总之，波分设备的功能和应用非常广泛，可以用于光通信、光传感、光存储等领域。
随着光纤通信技术的不断发展，波分设备的应用前景将会越来越广阔。
DWDM技术在光纤通信系统中的应用
ＤＷＤＭ技术在光纤通信系统中的应用摘要：目前，在新建的光纤通信系统或旧系统改造中广泛采用了DWDM（密集波分复用）技术。
本文从DWDM技术的应用原理、应用系统构成、主要应用设备及技术规范的需求、应用优势和应用发展前景几个方面论述了DWDM技术在光纤通信系统中的应用。
关键词：光纤通信；密集波分复用；粗波分复用；DWDM；CWDMLVPeng1,21引言随着光纤通信技术的发展，光波分复用技术日趋成熟，近期在新建的光纤通信系统中或旧系统改造中广泛采用了光波分复用技术。
目前，其中DWDM（密集波分复用）技术主要应用于长途干线和骨干网络，较好的解决了当前的带宽要求；而CWDM（粗波分复用或疏波分复用）技术主要用于城域网、接入网、光纤区域存储网中。
由于在这种环境中一方面CWDM传输距离短、复用波长少的缺陷可以接受；另一方面可以充分利用CWDM器件成本低，设备体积小、功耗低、可靠性高的优点。
2DWDM（密集波分复用）技术的应用基本原理所谓DWDM（密集波分复用）实质就是一种在光波段的波分（或频分）复用技术，即：在当前为了充分利用单模光纤1.55μm低损耗区带来的巨大带宽资源，根据波长或频率的不同将光纤的低损耗区划分为若干个光波道，每个波道设置一个光波作为载波，在发送端采用光复用器（合波器）将不同规定波长的信号光载波合并起来送入一根光纤进行传输。
在接收端，再由一个光解复用（分波器）将这些不同波长承载不同信号的光载波分开，从而在一根光纤中可以实现多路光信号的复用传输（参看图1）。
根据ITU-TG.692建议规定，信道间隔100GHz（0.8nm）的整数信倍。
现在人们已经新实验生产出间隔更小的产品。
图11550nm窗口的DWDM光缆系统3DWDM（密集波分复用）技术的应用系统构成从理论的角度看，在一根光纤上，实现多个光波信号同时传输，这些信号的传输方向既可以是同向传输也可以是双向传输。
由于双向传输技术难度比较大，目前很少使用，在此只对单向传输系统介绍。
光波分复用在长途干线大容量光纤通信系统中的应用
光波分复用在长途干线大容量光纤通信系统中的应用波分复用技术适用于长途、大容量光纤通信系统，特别是对于超长距离、大容量的（≥5 Gbit／s)光纤通信系统中，波分复用技术被得到普遍的关注．下面介绍一个实用的l 0 Gbit／s单模双向传输光波分复用用户网．1．系统结构图8-10是一个点对点的全双工四波长光波分复用传输的星型用户网，其中四个信道的工作波长分别为l 553nm，l 554 nm,1 555 nm和l 556 nm，它们是通过4λ-WDM器件来完成复用功能的．然后将4λ-WDM器件的输出光信号送到掺铒光放大器中进行信号放大，使每个信道的光功率分别调到-l2 dBm，-13 dBm，-14 dBm和-15 dBm，并将其耦合进色散位移光纤( DSF)中，当经长度为500 km、以若干EDFA为中继器的传输光纤的传输之后，在光接收端再经过解复用，将从接收到的合成光信号中分解出原信道中所传信号．2．接收端的光谱特性和误码特性在上述系统中，各信道所使用的光源为分布反馈( DFB)激光器，其谱宽△λ约在0.2~ 0.4 nm左右，具有很尖锐的谱线，几乎接近单色，因此在经过500 km的光纤传输之后，在光接牧端所接收到的光信号的光谱特性如图8-11所示．从图中可以看出，各信道谱线非常清晰，相互之间无明显的串扰现象，另外在图8-12中，可以找出系统误码率与各信道接收功率之间的关系．由此可知，当所有信道都能实现BER< 10-9时，系统中由EDFA的放大自发辐射(ASE)累积而引起的功率代价在2.5~3.6之间．3．中继系统由于光纤衰减因素的影响，使得传输的光信号随着传输距离的增加而减小，若传输距离过长’则光接收机所接收到的光功率愈小，严重时会产生误码，影响整个系统的传输质量，因而干线传输中的最大中继间距和中继系统的结构便为光波分复用干线传输中的重要课题。
目前一般的光纤通信系统中最大中继距离的实用水平大致为：60~80 km (2.5 Gbit7s系统)40 km (10 Gbit/s系统)。
实验6 波分复用(WDM)光纤通信系统实验99
示波器
CMI译码
实验内容：
• 按实验原理图进行电气实验导线、光路连接。 • 开启系统电源，用示波器观察波形。 • 调节两个光接收机的可调电位器(R257、R242)，使输出 波形达到最好。
光发送机 模拟信号输入端口：P203 数字信号输入端口：P202 模拟信号输出端口：P200 数字信号输出端口：P201（IC202）
波分复用器的原理和类型
光波分复用一般应用波长分割复用器和解 复用器(也称合波/分波器)分别置于光纤两端, 实现不同光波的耦合与分离。 光波分复用器的主要类型有熔融拉锥型,介 质膜型,光栅型和平面型四种。
4
波分复用技术的特点和优势：
(1)、充分利用光纤的低损耗波段,增加光纤的传输容量,使一根光纤传送信 息的物理限度增加一倍至数倍。目前我们只是利用了光纤低损耗谱 (1310nm-1550nm)极少一部分,波分复用可以充分利用单模光纤的巨大带 宽约25THz,传输带宽充足。 (2)、具有在同一根光纤中,传送2个或数个非同步信号的能力,有利于数字 信号和模拟信号的兼容,与数据速率和调制方式无关,在线路中间可以灵 活取出或加入信道。 (3)、对已建光纤系统,尤其早期铺设的芯数不多的光缆,只要原系统有功率 余量,可进一步增容,实现多个单向信号或双向信号的传送而不用对原系 统作大改动,具有较强的灵活性。 (4)、由于大量减少了光纤的使用量,大大降低了建设成本、由于光纤数量 少,当出现故障时,恢复起来也迅速方便。 (5)、有源光设备的共享性,对多个信号的传送或新业务的增加降低了成本。 (6)、系统中有源设备得到大幅减少,这样就提高了系统的可靠性。
7
P2 L21 10 log P 12
实验应采取的测量光插入损耗的方法
1310窗口 1310nm 1310窗口
波分设备的功能和应用
波分设备的功能和应用
波分设备是一种光学通信设备，其主要功能是将光波分离成不同频率的波长，以在光纤中传输不同的信息。
波分设备可以分为三种类型：波分复用器、波分解复用器和波分交叉器。
波分复用器是一种将多个信号合并成一个光纤的设备。
它将不同的信号转换成不同的波长，然后将它们合并成一个光信号。
波分复用器可以显著提高光纤的传输容量，因为它可以在光纤中传输多个信号而不会互相干扰。
波分解复用器则是一种将单个光信号分成多个频率的设备。
它将单个光信号转换为多个波长不同的信号，从而实现多路信号的同时传输。
波分解复用器主要用于解复用多路信号，使得不同的信号可以在同一光纤中传输而不会互相干扰。
波分交叉器则是一种将两个或多个光信号交叉的设备。
波分交叉器可以将不同波长的光信号交叉，从而实现数据的传输和接收。
它可以在同一光纤的不同位置进行光信号的交叉和切换，实现不同设备之间的联接和互通。
总的来说，波分设备在光纤通信中扮演着重要的角色。
它可以提高光纤的传输容量和网络的可靠性，同时也可以实现不同设备之间的互通和联接。
随着光通信技术的不断发展，波分设备的应用将会越来越广泛，推动光通信技术的进一步发展。
- 1 -。
光纤通信网络技术中波分复用技术的应用与发展
光纤通信网络技术中波分复用技术的应用与发展摘要：光纤通信网络技术中波分复用技术可以有效解决光纤耗尽的问题,所以波分复用技术在光纤通信网络同具有很好的应用与发展前景。
本文从对波分复用技术优势的分析谈起,然后就波分复用的关键技术进行详细的介绍,最后就波分复用应用中的相关问题给予说明。
关键词：光纤通信网络波分复用应用发展1、波分复用技术的优势分析波分复用技术的优势主要体现在如下几点:第一:波分复用技术可以充分利用光纤的低损耗波段,增加光纤的传输容量,使一根光纤传送信息的物理限度增加一倍至数倍。
目前我们只是利用了光纤低损耗（1310nm-1550nm）极少一部分,波分复用可以充分利用单模光纤的巨大带宽约25THz,传输带宽充足。
第二:波分复用技术可以在同一根光纤中,同时传送两个或两个以上的非同步信号,有利于数字信号和模拟信号的兼容,与数据速率和调制方式无关,在线路中间可以灵活取出或加入信道。
第三:对已建光纤系统,尤其早期铺设的芯数不多的光缆,只要原系统有功率余量,可进一步增容,实现多个单向信号或双向信号的传送而不用对原系统作大改动,具有较强的灵活性。
第四:由于大量减少了光纤的使用量,大大降低了建设成本、由于光纤数量少,当出现故障时,恢复起来也迅速方便。
第五:有源光设备的共享性,对多个信号的传送或新业务的增加降低了成本。
第六:系统中有源设备得到大幅减少,这样就提高了系统的可靠性。
第七:随着有线电视综合业务的开展,对网络带宽需求的日益增长,各类选择性服务的实施、网络升级改造经济费用的考虑等等,WDM的特点和优势在CATV 传输系统中逐渐显现出来,表现出广阔的应用前景,甚至将影响CATV网络的发展格局。
2、波分复用的关键技术光纤通信网络技术中波分复用技术的关键技术主要包括光纤技术、光源技术以及波分复用／分用技术等,以下将分别给予详细说明。
2.1 光纤技术当前光纤通信网络技术中波分复用技术所采用的光纤技术主要包括多模光纤和单模光纤技术。
