门禁系统接线图
M613接线图
FJC-M613门禁读写控制器接线图
说明:
1、报警输出的驱动能力为DC12V100MA;
2、开锁输出的驱动能力为DC12V800MA;
3、开锁按钮应采用点动按钮,松手后按钮自动复位;
4、当门禁为1拖2模式(一体化主门禁外挂1个辅门禁天线)时,上图中的“灰色”线和
“棕色”线则为辅门禁天线两端的引脚;“兰色”线为辅门禁声音提示信号;“紫色”线为辅门禁指示灯信号;同时“黑色”线即为主门禁的开锁输出信号地(GND)又为辅门禁的声光提示信号地(GND);另“红色”线和“橙色”线即为一体化主门禁的电源输入又为辅门禁天线的电源输入。
5、在1拖2模式接线时只要将辅门禁天线和一体化主门禁之间的“红色”线、“橙色”
线、“灰色”线、“棕色”线、“兰色”线、“紫色”线以及黑色线按颜色一一对应连线即可。
另一体化主门禁上的“红色”线、“橙色”线、“绿色”线、“黑色”线、“黄色”线以及“白色”线的定义未变;同时辅门禁天线上的“绿色”线、“黄色”线以及“白色”线为悬空,可以截短后绝缘处理。
博世门禁AEC控制器接线图
*4
+ -DC
+DC (红) 接地 (黑) 数据0 (绿) 数据1 (白) 指示灯(橙) 蜂鸣器(兰)
1 2 3 4 5 6 连 读 卡 器 2
连 读 卡 器 1
1 2 3 读卡器2 输出 读卡器3 输出 读卡器4 输出 闲 置 输 出 闲 置 输 出
电磁锁
读 卡 器 1 跳线图
1. 连接第1至4个读卡器 JP1 JP2 JP3
(一) JP1 1。非最后一块串行扩展卡 2。最后一块串行扩展卡 (二) JP2 1。连接第1至4个读卡器 2。连接第5至8个读卡器 3。连接第9至12个读卡器 4。连接第13至16个读卡器 5。连接第1至8个输入/输出 6。连接第9至16个输入/输出
AEC-MOD-UPS1151 电池 2 3 DC15 4 V出 +5 - 6 电源
连 读 卡 器 3 连 读 卡 器 4
跳线JP2
2. 连接第5至8个读卡器
跳线JP3
3. 连接第9至12个读卡器
IDE总线插槽1 IDE总线插槽2
DC15V
1 2 3 4
+ - + DC DC DC DC
4. 连接第13至16个读卡器
图 名
AEC门禁控 设计 制器4读卡器 日期 板连线图 博世门禁控制 2006/07/28 V.1.0
输输输 输 入入出 出
电阻6.8K
输入触点(常闭)
输入2(进)
输入1(出)
*2
输入2(出)
电阻6.8K
输入1(进)
*3
输入触点(常开)
扩展 扩展 扩展 扩展 输入 输入 输入 输入 8 7 6 5
扩展 扩展 2 1 2 1 输入 输入 扩展 扩展 4 3 输入2 输入1
多台门禁系统接线图
一台门禁机接一把电磁锁或接一把不通电常开电插锁接线图12V 电源负正负 正注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏。
两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图12V 电源正13- 14+负 正12V 电源注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏,如果电源支持的电流够大可以共用12v 电源。
两台门禁机接一把电磁锁或接一把不通电常开电插锁接线图12V 电源48 1212V 电源注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏,如果电源支持的电流够大可以共用12v 电源一台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图12V 电源负正负 正注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏。
刷卡锁要接12v 电源供电,如果电源支持的电流够大可以共用12v 电源。
两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图12V 电源12V 电源注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏。
刷卡锁要接12v 电源供电,如果电源支持的电流够大可以共用12v 电源。
红色线表示两个接线柱要接在一起。
两台门禁机接一把刷卡锁或接一把不通电常闭电插锁接线图12V 电源负正8脚继电器负12V 电源注:接线时要区分正负极,用万用表测量电压,以免设备短路烧坏。
刷卡锁要接12v 电源供电,如果电源支持的电流够大可以共用12v 电源。
红色线表示两个接线柱要接在一起。
四门控制器接线图
按钮1
12
11Leabharlann 10+按钮2 按钮3 按钮4
1号门读卡器 2号门读卡器
四门门禁控制器接线图
电锁电源
电锁 电锁 1
N C 正极 + N O GND 负极 PUSH GND COM N C +12V
门禁控制器的电锁继电器
3号门读卡器
电锁 2 电锁 3
COM 3 N C 3 N O 4
+12V GND WD O WD 1
PWR+ 1 2 3 A + GND B A + GND B +12V GND HAND2 GND HAND3 GND HAND4 GND WD O WD 1 BUZ LED +12V GND WD O WD 1 BUZ N O 1 COM 1 N C 1 N O 2 +12V GND WD O COM 2 N C 2 N O 3 N O WD 1 BUZ LED 电源正极 电源负极 数据 0 数据 1 蜂鸣器 指示灯 LED 负极 RS485 RS485 + 负极 RS485 电源正极 电源负极 数据 0 数据 1 蜂鸣器 指示灯 电源正极 电源负极 数据 0 数据 1 蜂鸣器 指示灯 RS485 + GND RJ45
TCP/IP
蓄电池
- +
电源板接线图
4 5 备用
+ - + GND XFLD GND HAND1
消防
6
RS485通讯接口
主板电源
12V交流 7
+ -
9
8
说明: 1、2脚为12VDC蓄电池接口;3、4、5、6、7、8脚备用
9、10脚给门禁控制板供电;11、12脚为12VAC变压器接口,13脚接大地
海康门禁接线图大全
12VΒιβλιοθήκη + -门锁电源
消防单控
12V
+ -
门锁电源
消防单控
门磁开关 门锁电源
管理电脑 232/485
12V
读卡器接线说明:
12V
红
DC+
黑
DC-
黄
RS-485+
蓝
RS-485-
灰
GND
粉红
N/A
橙白
N/A
橙
开门按钮接收
棕
门磁信号接收
紫
门控信号输出
白
报警信号输出
浅绿
GND
红白
COM
灰白
REIAY OUT
门磁开关 门锁电源
12V
TCP/IP
12V 12V
12V
门锁电源单独供电 消防控制
开门按钮2 开门按钮1
报警器+ DC+12V DC+12V 门锁电源+ 报警器+ DC+12V DC+12V 门锁电源+ DC+12V
接地端 大地接地端
数据接地端 读卡器RS读卡48器5-RS485+
485读卡器拨码设置: 1:1门进刷卡 2:1门出刷卡 3:2门进刷卡 4:2门出刷卡
T2/韦根读卡器接口 供读卡器电源
485读卡器拨码设置: 1:进门刷卡 2:出门刷卡 PXR-94系列读卡器通过键盘设
置门进出方向
报警驱动输出 门锁驱动输出 报警驱动输出 门锁驱动输出 读卡器防拆信号接收
开门按钮信号接收
PXR-94系列读卡器通过键 盘设置门进出方向
管理电脑 232/485
下一个 ACU-100

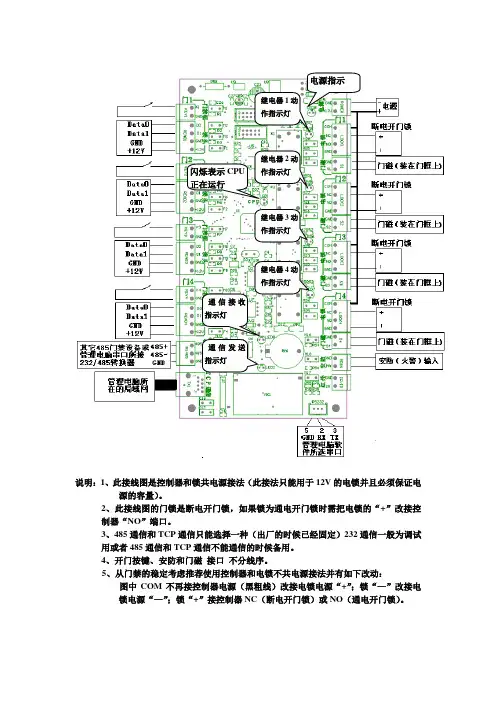

四门门禁接线图
说明:1、此接线图是控制器和锁共电源接法(此接法只能用于12V 的电锁并且必须保证电
源的容量)。
2、此接线图的门锁是断电开门锁,如果锁为通电开门锁时需把电锁的“+”改接控
制器“NO ”端口。
3、485通信和TCP 通信只能选择一种(出厂的时候已经固定)232通信一般为调试
用或者485通信和TCP 通信不能通信的时候备用。
4、开门按键、安防和门磁 接口 不分线序。
5、从门禁的稳定考虑推荐使用控制器和电锁不共电源接法并有如下改动:
图中COM 不再接控制器电源(黑粗线)改接电锁电源“+”;锁“—”改接电
锁电源“—”;锁“+”接控制器NC (断电开门锁)或NO (通电开门锁)。
继电器2动
作指示灯
继电器3动
作指示灯
继电器4动
作指示灯
闪烁表示CPU
正在运行 通信接收
指示灯
通信发送
指示灯。
C32-多门门禁控制器-接线图
门1进门
门1进门
读卡器B
门1出门
门2进门
读卡器C
门2进门
门3进门
读卡器D
门2出门
门4进门
出门按钮A
门1
门1
出门按钮B
门2
门2
出门按钮C
-
门3
出门按钮D
-
门4
门磁A
门1
门1
门磁Bபைடு நூலகம்
门2
门2
门磁C
-
门3
门磁D
-
门4
电锁A
门1
门1
电锁B
门2
门2
电锁C
-
门3
电锁D
-
门4
多门门禁控制器-接线图
端子
2门禁控制器
4门禁控制器
1.JP1断电保护的红色为1脚,默认1-2。
2.JP2是485的终端电阻,默认2-3。
3.当控制器正常工作的时候D3闪动,数据传输的时候快速闪烁。复位以后,D3常闭,需要用软件通讯一次。
4.默认2个报警输入需要短接。
5.所有输出为干接点。
6.复位操作:取下电源和通讯线,拔下JP1,插到2-3,5秒后插到1-2。
中控门禁机接线示意图
中控门禁机接线示意图
锁由门禁专用电源供电
1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁)
锁的正极接在门禁专用电源的NC端上;
锁的负极接在门禁专用电源的GND端上。
2、中控门禁机接线(如:F2、F201、F8、SC102、SC10
3、F7 等中控门禁机)中控门禁机的+12V(红色)接门禁专用电源+12V
中控门禁机的GND(黑色)接门禁专用电源GND
中控门禁机的NO(蓝色)接门禁专用电源PUSH
中控门禁机的COM(红色)接门禁专用电源GND
注:中控门禁机的GND和COM可以并接在一起,然后同时接到门禁专用电源上的GND上。
锁由中控门禁机直接供电
1、锁
锁的正极接在中控门禁机的NC(黄色)端上;
锁的负极接在中控门禁机的GND(黑色)端上。
2、中控门禁机
中控门禁机的COM(红色)需并上中控门禁机的+12V(红色)上。
中控门禁机外接DC12V报警器
1.中控门禁机的AL+(橙色)和中控门禁机的+12V(红色)并在一起2.AL-(绿色)接DC12V报警器正极
3.GND(黑色)接DC12V报警器负极
中控门禁机外接有线门磁
1、接线:
中控门禁机的SEN(白色)和中控门禁机的GND(黑色)分别接在门磁的两端,没有正负之分。
2、设置:
进入中控门禁机的设置界面,“设置”—→“门禁功能设置”—→“门磁开关”—→设置为“常闭”,则在门磁处于断开状态时,报警器报警,也就是相当于门打开了报警。
在主菜单下按“解除报警”可解除报警。
中控门禁机外接交流AC~220V报警器。
冠林门禁系统接线图
Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998
冠林门禁系统接线图
一、楼层部分(二期)
1、 1F 有联网控制器及电源箱各一个,5~32F 楼层每层内有总线分配器 AH-LP1
一个,AH-TP4W3 可视 4 户型分配器三个,电源箱一个。
机
监控中心
三、户内部分
门磁
报警
红外
视频
注:门两 磁、报两警、红外四共用地线六
两 线
线
线
线
线
视
频
线
AH-TP4W3 八芯线(入户)
ቤተ መጻሕፍቲ ባይዱ
九白芯插棕黑(黄进)橙 九绿芯空插 (出)红 黑
V VG 3 4 5 NC + -
- + NC 5 4 3 六VG 芯V 插- + NC 二5 芯4 插3 VG V
蓝 棕 空 蓝 棕 黄 黑 黄AH黑-L空P1空 蓝 棕 黄 黑黑 黄 (主线进出楼层)
注:D 栋电二源芯线插色为六+-芯为黑插黄 视二频芯V插G 六V 为芯蓝棕插,与 E 栋电源视频颜色互换。
二、单元至监控中心部分
三楼
……各楼层接 AH-LP1 及电源……
二楼
一楼
2 芯线
电锁
一楼
AH-LP1 及电源
AH-LP1 及电源
6 芯线+视频线 75-5
D 栋联网控制
E 栋联网控制器
6 芯线+视频线 75-5
可视单元门口机
可视单元门口
2 芯线
电锁
4 芯线+视频线 75-5
4 芯线+视频线 75-5
