一、直流电机的基本工作原理直流电机可分为直流电动机和直流发电机两大类，其工作原理可通过模型加以说明。
(一)直流发电机的工作原理图1—1所示为直流发电机的物理模型。
在图1—1中N、S为磁场，磁极固定不动，称为直流电机的定子。
abcd是固定在可旋转导磁圆柱体上的线圈，线圈连同导磁圆柱体是直流电机可转动部分，称为电机转子(又称电枢)。
线圈的首末端a、d连接到两个相互绝缘并可以随线圈一同转动的导电片上，该导电片称为换向片。
转子线圈与外电路的连接是通过放置在换向片上固定不动的电刷进行的。
在定子与转子间有间隙存在，称为空气隙，简称气隙。
在直流发电机的模型中，当有原动机拖动转子以一定的转速逆时针旋转时，根据电磁感应定律可知，在线圈abcd中将产生感应电动势。
设每边导体中的感应电势为e，则线圈电势为2e，电势e的瞬时值为：式中，e为导体感应电动势，单位为V;BX为导体所在处的磁通密度，单位为Wb/m ;l为导体ab或cd的有效长度，单位为m;v为导体ab或cd与BX间的相对线速度，单位为m/s。
导体中感应电动势的方向可用右手定则确定。
在逆时针旋转情况下，如图1—1(a)所示导体ab在N 极下，感应电动势的极性为a点高电位，b点低电位;导体cd在S 极下，感应电动势的极性为c点高电位，d点低电位，在此状态下电刷A的极性为正，电刷B的极性为负。
当线圈旋转1800后，如图1—1(b)，导体ab在S极下，导体ab则在N极下，此时导体中的感应电动势方向已改变，但由于原来与电刷A接触的换向片已经与电刷B接触，而与电刷B接触的换向片时换到与电刷A接触，因此电刷A的极性仍为正，电刷B的极性仍为负。
从图1—1中可以看出，和电刷A接触的导体总是位于N极下，和电刷B接触的导体总是位于S极下，因此电刷A的极性总为正，而电刷B的极性总为负，在电刷两端可获得直流电动势。
实际直流发电机的电枢是根据实际应用情况需要有多个线圈。
线圈分布于电枢铁心表面的不同位置上，并按照一定的规定连接起来，构成电机的电枢绕组。
直流电机的工作原理
外电路加入直流电源构成回路
直流发电机工作模型图
直流电动机工作模型图
Part 2 直流电动机的工作原理
Fcd
Fab
பைடு நூலகம்
ab的受磁场力 Fab 下→上
cd的受磁场力 Fcd 上→下
机械惯性 继续转动
Fab
Fcd
ab的受磁场力 Fab 上→下 cd的受磁场力 Fcd 下→上
机械惯性 继续转动
Part 2 直流电动机的工作原理
电机与电气控制技术

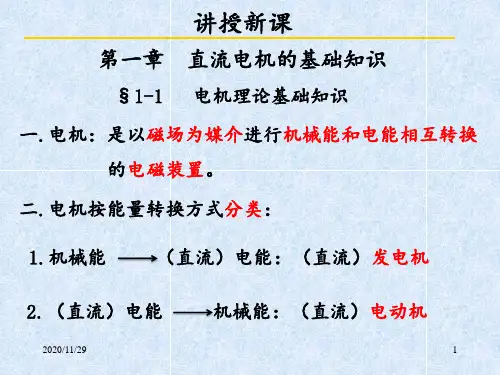

电机是以磁场为媒介进行机械能和电能相互转换的电磁装置。
机械能
直流电动机
直流电机
直流发电机
电能
Part 1 直流发电机的工作原理 直流发电机工作模型图
• 主磁极N、S——产生静止磁场（定子）
• 电枢绕组——绝缘导体ab与cd构成的线圈，安放 在电枢铁芯上
• 换向器——电枢绕组的首端a和末端d分别连到圆 弧形的铜片（换向片）上，换向片构成的整体叫换 向器。
旋转一周，直流发电机发出的电压极性不变
Part 1 直流发电机的工作原理
直流发电机特点：
01 直流发电机将输入机械功率转换成电功率输出 02 利用换向器和电刷，直流发电机将导体中的交变
电势和电流整流成直流输出
03 直流发电机导体中的电流与运动电势方向相同 04 电磁转矩起制动作用
Part 2 直流电动机的工作原理 外电路串入电阻构成回路
• 电刷—— 电 刷 A 、 B与换向器滑动接触，使旋转的 电路与外界静止的电路相连接。
外电路串入电阻构成回路
Part 1 直流发电机的工作原理
感应电流方向： a→b , c →d 电压：A- B+
未切割磁力线 无感应电动势
直流电机工作原理
电磁转矩——“电动作用”
发电机： 主电动势
反转矩
电动机： 反电动势
主转矩
原动机 Ea>U 电负载
发电机
直流电机
电源 Ea<U 机械负载
电动机
☞ 电机分交流电机和直流电机两种：
直流电机—工作电压为直流； 交流电机—工作电压为交流。
☞ 直流电机分直流电动机和直流发电机两种：
直流电动机—将电能转换为机械能； 直流发电机—将机械能转换为电能。
直流电机发展形势：
随着近年来电力电子学和微电子学的迅速发展，将逐步被 交流调速电动机取代，直流发电机则正在被电力电子器件整 流装置所取代。但在今后一个相当长的时期内，直流电机仍 将在许多场合继续发挥作用。
直流电机的可逆原理
直流电机的可逆原理：一台电机既可作为发电机运行，又可 作为电动机运行。
感应电动势——“发电作用”
3. 换向极
一般用于1kW以上的直流电机中，位置在两主极之间， 帮助电枢换向并消除或减弱电枢反应。换向极铁心用整块钢 或钢板绝缘后叠装而成，换向绕组一般由粗的扁铜线绕成， 且与电枢绕组相串联。
B
结论：线圈内部电流 I 交变，
A
感应电动势 Ea交变，但电刷
电动势方向不变，电磁转矩T
方向与T1相反。
直流电动机原理
1. 电源正接换向片A，电源负接换向片B
T Ea Ia
电流：由A流进，由B流出； 电磁转矩：方向逆时针； 线圈感应电动势：A为高电位 ，B为低电位。
2. 线圈逆时针旋转——电源正接换向片B，电源负接换向片A
直流电机的基本工作原理

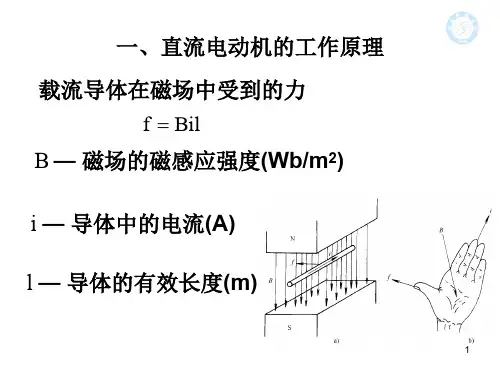

电磁力定律：垂直于磁力线的导体通过电流时，会受到力的作用。
若与磁力线垂直的导体通过电流，导体受的力为：F=B·L·I
直流电动机工作原理
7.2.2直流电动机工作原理与结构图7-4直流电动机模型图7-4是一个最简单的直流电动机模型。
在一对静止的磁极N和S之间，装设一个可以绕Z-Z'轴而转动的圆柱形铁芯，在它上面装有矩形的线圈abcd。
这个转动的部分通常叫做电枢。
线圈的两端a和d分别接到叫做换向片的两个半圆形铜环1和2上。
换向片1和2之间是彼此绝缘的，它们和电枢装在同一根轴上，可随电枢一起转动。
A和B是两个固定不动的碳质电刷，它们和换向片之间是滑动接触的。
来自直流电源的电流就是通过电刷和换向片流到电枢的线圈里。
图7-5换向器在直流电机中的作用当电刷A和B分别与直流电源的正极和负极接通时，电流从电刷人流入，而从电刷B流出。
这时线圈中的电流方向是从a流向b,再从c流向d。
我们知道，载流导体在磁场中要受到电磁力，其方向由左手定则来决定。
当电枢在图7-5(a)所示的位置时，线圈ab 边的电流从a流向b,用于表示，cd边的电流从c流向d,用。
表示。
根据左手定则可以判断出，ab边受力的方向是从右向左，而cd边受力的方向是从左向右。
这样，在电枢上就产生了反时针方向的转矩，因此电枢就将沿着反时针方向转动起来。
当电枢转到使线圈的ab边从N极下面进入$极，而cd边从S极下面进入N极时，与线圈a端联接的换向片1跟电刷B接触，而与线圈d端联接的换向片2跟电刷A接触，如图7-5 (b)所示。
这样，线圈内的电流方向变为从d流向c,再从b流向a,从而保持在N极下面的导体中的电流方向不变。
因此转矩的方向也不改变，电枢仍然按照原来的反时针方向继续旋转。
由此可以看出，换向片和电刷在直流电机中起着改换电枢线圈中电流方向的作用。
直流电机工作原理和结构一、直流电机工作原理直流发电机的工作原理直流电动机的工作原理电机的可逆运行原理两个定理与两个定则1、电磁感应定理在磁场中运动的导体将会感应电势，若磁场、体和导体的运动方向三者互相垂直，则作用导体中感应的电势大小为： e = B・l・v电势的方向用右手定则2.电磁力定律载流导体在磁场中将会受到力的作用，若磁场与载流导体互相垂直（见下图），作用在导体上的电磁力大小为：f = B」・i力的方向用左手定则（一）直流发电机的工作原理1.直流发电机的原理模型time01.1. A亘樵发电机工作原理电刷引击电势无书感题也势如LE 直流发电机工作原理2.发电机工作原理a、直流电势产生用电动机拖动电枢使之逆时针方向恒速转动，线圈边a b和c d分别切割不同极性磁极下的磁力线，感应产生电动势直流发电机的工作原理就是把电枢线圈中感应产生的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势因为电刷A通过换向片所引出的电动势始终是切割N极磁力线的线圈边中的电动势。
第1章直流电机的结构与工作原理演示幻灯片
直流发电机工作原理: 直流发电机在原动机的拖动下旋转，电 枢上的导体切割磁力线产生交变电动势， 再通过换向器的换向作用，在电刷间获得 直流电压输出，从而实现了机械能转换成 直流电能的目的。
16
图1-6 电枢铁心冲片 (a) 矩形槽； (b) 梨形槽
17
2) 电枢绕组 电枢绕组的作用是产生电磁转矩或感应电动势，是直流电 机进行能量转换的关键部件。它由许多线圈按一定规律连接而 成，线圈用高强度漆包线或玻璃丝包扁铜线绕成。 不同线圈边分上、下两层嵌放在电枢槽中，线圈与铁心之 间以及上、 下两层线圈边之间都必须妥善绝缘。为防止离心 力将线圈边甩出槽外，槽口用槽楔(xie)固定，如图1-7所示。 线圈边的端接部分用热固性无纬玻璃带进行绑扎。
极靴
图1-3 主磁极
10
2) 换向极（commutating pole）
两相邻主磁极之间的小磁极叫换向极，也叫附加极或间极。 换向极的作用是改善电机换向，减小电机运行时电刷与换向器 之间可能产生的火花。换向极由换向极铁心和换向极绕组构成， 如图1-4所示。
换向极铁心一般用整块钢制成。对换向性能要求较高的直 流电机，换向极铁心可用1～1.5 mm厚的钢板冲制叠压而成。
18
图1-7 电枢绕组在槽中的绝缘情况
19
3) 换向器
在直流电动机中，换向器配以电刷能将外加直流电源转换 为电枢线圈中的交变电流，使电磁转矩的方向恒定不变；在直 流发电机中，换向器配以电刷能将电枢线圈中感应产生的交变 电动势转换为正、负电刷上引出的直流电动势。
换向器是由许多换向片组成的圆柱体， 换向片之间用云 母片绝缘。换向片的紧固通常如图1-8所示，换向片的下部做 成鸽尾形，两端用钢制Ｖ形套筒和Ｖ形云母环固定， 再加螺 是位于N极下，和电刷B接触的导 体总是位于S极下。
