电控燃油喷射系统的控制原理解析
电控汽油喷射系统的控制原理
电控汽油喷射系统的控制原理电控汽油喷射系统是现代汽车发动机的一种关键技术，它通过控制喷油量和喷油时机，实现对发动机燃油供给的精确控制，从而提高燃油的利用率和发动机的性能。
其控制原理主要包括传感器检测、控制单元计算和执行器执行三个环节。
电控汽油喷射系统通过多个传感器对发动机的工作状态进行实时监测和检测。
其中最关键的是氧气传感器，它可以测量发动机排气中的氧气含量，从而判断燃烧的贫油或富油状态。
此外，还包括进气温度传感器、节气门位置传感器、曲轴位置传感器等，这些传感器可以提供给控制单元关于发动机工作状态的准确数据。
控制单元是电控汽油喷射系统的核心部件，它根据传感器提供的数据进行计算和判断，并控制喷油量和喷油时机。
控制单元内部包含一个微处理器和一个存储器，存储着各种工况下发动机的燃油供给策略。
当传感器检测到发动机工作状态发生变化时，控制单元会根据预设的燃油供给策略进行计算，并输出控制信号给喷油器。
执行器是控制单元输出信号的接收端，它会根据控制信号的要求，精确地控制喷油器的工作。
喷油器是将燃油喷射到气缸内的关键部件，它的工作原理是通过控制喷油嘴的喷孔大小和喷油压力，实现燃油的雾化和分散。
当控制单元输出的控制信号到达喷油器时，喷油器会根据信号的要求，以适当的喷油量和喷油时机，将燃油喷射到气缸内，从而完成燃烧过程。
总结起来，电控汽油喷射系统的控制原理主要包括传感器检测、控制单元计算和执行器执行三个环节。
通过多个传感器对发动机的工作状态进行实时监测和检测，控制单元根据传感器提供的数据进行计算和判断，输出控制信号给喷油器，喷油器根据控制信号的要求，精确地控制喷油量和喷油时机。
这种精确控制燃油供给的方法，不仅提高了燃油的利用率，减少了尾气排放，还可以提高发动机的功率和响应性能，从而提升整个汽车的性能和驾驶体验。

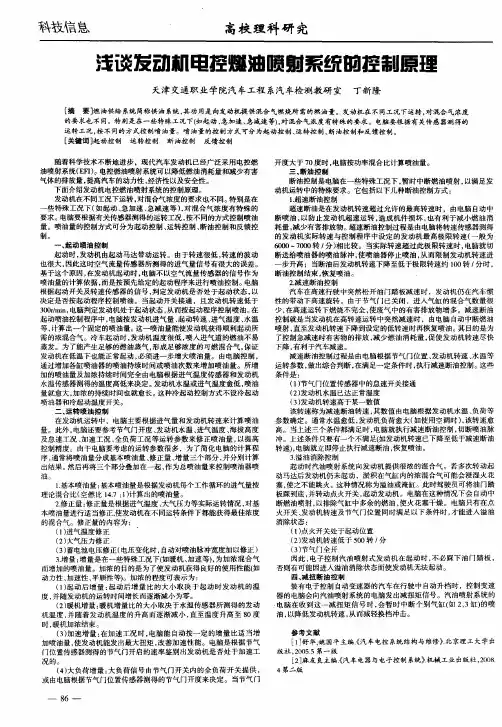

浅谈发动机电控燃油喷射系统的控制原理
步升高 ；当断油后发动机转速下降至低 于极限转速约 １０ ， ０ 转 分时 ，
油。
１ ． 基本喷油量 ： 基本喷油量是根据发动机 每个工作循环的进气量按 理论混合 比（ 空燃 比 １ ． １计算出的喷油量 。 ４ ７：） ２ ． 修正量 ： 修正量是根据进气温度 、 大气压力等实际运转情况 ， 对基 本喷油量进行适 当修正， 使发动机在不 同运转条件下都能获得最佳浓度 的混合气 。修正量的内容为：
科技信息
高校 理科 研 究
Байду номын сангаас
浅谈 发 动棚 电 控燃 油喷 射 系 统 昀 控 制原 理
天津 交通职 业 学院汽 车工程 系汽 车检 测教 研 室 丁新 隆
［ 要］ 摘 燃油供给 系统 简称供油系统 ， 其功用是向发动机提供混合 气燃烧所需的燃油量。发动机在不同工况下运转 ， 时混合气浓度 的要求也不同。特别是在一些特殊工况下（ 如起动、 急加速 、 急减速等）对混合气浓度有特殊的要求。电脑要根据有关传感器测得的 ，
（ ） 气 温 度 修 正 １进 （） ２ 大气压力修正 （） ３ 蓄电池 电压修正（ 电压变化时 ， 自动对喷油脉冲宽度加 以修正 ） ３增量 ： ． 增量是在一些特殊工况下（ 如暖机 、 加速等）为加 浓混合气 ，
而增加的喷油量 。加浓的 目的是为了使发动机获得 良 的使用性能（ 好 如 动力性 、 加速性、 平顺性等） 。加浓的程度可表示为 ： （） １起动后 增量 ： 起动后增 量 比的大小取决 于起动 时发动机 的温 度 ， 随发动机的运转时间增长而逐渐减小为零 。 并 （） ２ 暖机增量 ： 暖机增量 比的大小取决于水温传感器所测得的发动 机温度 ， 并随着发动机温度 的升高而逐渐减小 ， 至温 度升高至 ８ 直 Ｏ度 时， 暖机加浓结束。 （ ） 速增量 ： ３加 在加速工况时 ， 电脑能 自动按一定 的增量 比适 当增 加喷油量 ， 使发动机能发 出最大扭矩 ， 改善加速性能 。电脑是根据节气 门位置传感器测得的节气门开启 的速率鉴别 出发动机是否处 于加速工
汽油机电控燃油喷射系统的工作原理
汽油机电控燃油喷射系统的工作原理
工作原理如下：
1.燃油供给：燃油泵将汽油从燃油箱中抽取并送至燃油喷嘴。
电喷控
制器通过传感器来感知发动机的工作状态和负荷情况，从而精确计算出发
动机需要的燃油量，并发送给燃油泵控制装置以实现燃油的供给控制。
2.燃油喷射：燃油喷嘴根据电喷控制器的指令，将精确计算出的燃油
量按照合适的喷射时机通过喷油嘴喉喷射到发动机的进气道内。
喷射时机
的控制精确到喷油的角度和喷油的时刻，对不同工况下的发动机有不同的
喷油策略。
3.燃油混合：喷射的燃油在进气道内与空气混合形成可燃混合气，在
汽缸内进行燃烧以释放能量。
通过精确控制燃油的喷射量和喷射时机，汽油机电控燃油喷射系统具
有以下几个优势：
1.提高燃烧效率：电喷系统能够精确控制喷油量，使燃油与空气混合
更加均匀，燃烧更完全，从而提高燃烧效率，减少燃料的浪费。
2.提高动力性能：通过控制喷射时机和喷射量，电喷系统能够实现更
快更准确的燃烧，使发动机的输出动力更加强劲。
3.减少尾气排放：电喷系统能够根据发动机工况实时调整燃油喷射量
和喷射时机，使燃烧更加完全，减少有害物质的产生，从而降低尾气排放。
4.提高稳定性：电喷系统能够通过传感器实时监测发动机的状态和负
荷情况，并根据实时数据进行喷油控制，确保发动机在不同工况下的稳定
运行。
综上所述，汽油机电控燃油喷射系统通过精确控制燃油的喷射量和喷
射时机，实现了高效燃烧和优化燃烧参数的自动调整，从而提高了发动机
的燃油利用率和动力性能，同时减少了尾气排放，使汽车更加环保和节能。
情景一 电控燃油喷射系统组成和基本原理
号，暂时中断个别缸的喷油，以降低发动机转速，从而减轻换档冲击。
5. 反馈控制 汽油喷射系统进行反馈控制的传感器是氧传感器。使用氧传感器的
发动机必须使用无铅汽油。反馈控制（闭环控制）是在排气管上加装氧 传感器，根据排气中氧的含量的变化测定出进入发动机燃烧室混合气的 空燃比值，把它偷入计算机与设定的目标空燃比值进行比较，将误差信 号经放大器控制电磁喷油器喷油量，使空燃比保持在设定目标附近。
作时，第根据二各部传分感器测得的空气流量、进气温度、发动机转速及工作温度等
参数，按预先编制的程序进行运算后与内存中预先存储的最佳工况时的供油 控制参数进行比较和判断，适时调整供油量，保证发动机始终在最佳状态下 工作，使其在输出一定功率的条件下，发动机的综合性能得到提高。模块一 发动总体认识模块三 配气机构
（四）按喷射时间分类 按喷射时间可分为：同时喷射、分组喷射、顺序喷射。 1、同时喷射
发动机在运行期间，所有的喷油器并联连接，电子控制单元根据曲轴位置 传感器送入的基准信号，发出喷油器控制信号，控制功率三极管的导通和截止， 从而控制各喷油器电磁线圈电路同时接通和切断，使各缸喷油器同时喷油。
情景一 电控燃油喷射系统组成和基本原理
在发动机运转过程中，ECU 根据进气量和发动机转速来计算喷油量。此 外，还要参考节气门开度、发动机冷却液温度与进气温度、海拔高度以及怠速 工况、加速工况、全负荷工况等运转参数来修正喷油量，以提高控制精度。
情景一 电控燃油喷射系统组成和基本原理
（二）喷油正时控制 在间歇式电控喷射系统中，当采用顺序喷射时，主电脑不仅要控制
现代电控燃油喷射系统控制方式逐步向独立控制－集中控制－整车控制技术发展。
电控燃油喷射系统的工作原理
电控燃油喷射系统的工作原理1. 引言说到汽车，大家最关心的就是动力和油耗。
咱们这回就聊聊“电控燃油喷射系统”，听上去高大上，但其实跟咱们日常开车息息相关。
没错，这就是让车跑得又快又省油的小秘密。
咱们就像一锅炖汤，火候和材料都得掌握得当，才能煮出好味道。
汽车也是如此，油和空气的比例要合适，才能让发动机发挥最佳性能。
2. 工作原理2.1 燃油的喷射先来看看喷油的过程吧！电控燃油喷射系统，顾名思义，就是通过电子控制来精确喷油。
你可以想象一下，汽车就像一个大厨，而电控系统就是那个负责掌控火候的助手。
系统里有个“喷油嘴”，它的工作就像厨师手中的铲子，随时准备把燃油喷入发动机里。
可是，喷油可不是随便来的，得靠电脑来调节！这电脑可聪明了，它会根据车速、发动机温度、空气流量等数据，决定该喷多少油。
可别小看这小小的喷油嘴，喷出来的油雾就像花瓣一样，轻轻飘散到发动机里，形成完美的燃烧效果。
2.2 空气的混合再说说空气的部分。
你想想，如果炖汤只放肉不放水，那可就干巴巴的，没法下饭。
空气在这里就是那“水”，它和燃油混合，才能让发动机产生动力。
电控系统里还有个“空气流量传感器”，专门负责测量进气量。
它就像是你出门前的测风仪，告诉你今天适合什么装扮。
根据空气的流量，电脑会计算出最佳的油气比例，确保发动机高效运转。
没错，汽车和我们人一样，想要表现好，得讲究搭配，才能事半功倍。
3. 优势3.1 效率提升使用电控燃油喷射系统的好处可不少！首先，咱们的燃油效率就提高了，换句话说，就是能省不少油钱。
试想一下，以前的机械喷油系统就像是在吃干饭，浪费得很。
现在这系统就像是吃饭有分寸，不多也不少，刚刚好。
于是，车子在路上跑得更顺畅，动力更强，油耗也降低了，真是一举多得。
3.2 排放减少其次，排放也减少了。
这就好比我们注意环境卫生，不乱扔垃圾，结果周围的空气都变得清新。
电控燃油喷射系统让燃烧更充分，产生的废气更少，符合环保标准。
这就意味着，咱们开车的时候，也是在为保护环境出一份力，心里可舒服了！4. 小结总的来说，电控燃油喷射系统就像是一位高明的调酒师，把燃油和空气完美调和，保证汽车的动力、效率和环保。
简述电控燃油喷射系统的工作原理。
电控燃油喷射系统是现代内燃机的燃油供给系统，它采用电子控制单元（ECU）来精确控制喷油量和喷油时机，从而实现燃油的高效燃烧，提高发动机的动力性能和燃油经济性。
下面将从工作原理、组成部分和优点几个方面进行详细介绍。
一、工作原理1. 燃油供给：工作原理首先是燃油供给。
燃油从汽车油箱经过燃油泵被送至高压油路。
在高压油路和喷油嘴之间有一个燃压调节阀，它能够调节燃油的高压状态，保证燃油喷射系统的正常工作。
2. 压力调节：喷油泵生成的高压燃油会根据需要的燃烧量通过高压油路输送至喷油嘴。
ECU会控制燃油的喷射时间和喷油嘴的打开与关闭，根据发动机转速、负荷和气缸温度等参数进行调节。
3. 喷油处理：喷油系统的喷油嘴会把高压的燃油雾化成微小的颗粒喷射到气缸内混合空气当中，形成可燃气雾。
二、组成部分1. 燃油泵：用于从油箱中抽取燃油，然后将其输送到高压油路。
2. 高压油路：主要起到燃油输送和储存的作用。
3. 喷油嘴：负责将燃油雾化并喷射到发动机气缸内，与空气充分混合。
4. 电子控制单元（ECU）：作为整个系统的控制中心，负责监控和调节喷油量、喷油时机，以及其他相关参数。
三、优点1. 节能环保：相比传统的化油器供油系统，电控燃油喷射系统能够更加精确地控制燃油喷射量和喷射时机，从而实现更加充分的燃烧，提高燃油利用率，减少尾气排放。
2. 动力性能好：由于燃烧更加充分，电控燃油喷射系统能够为发动机提供更加充足和稳定的动力输出。
3. 故障诊断简便：电控燃油喷射系统具有自我诊断功能，当系统出现故障时，ECU会存储相应的故障码，便于技师迅速定位和解决问题。
总结：电控燃油喷射系统的工作原理包括燃油供给、压力调节和喷油处理三个方面，主要由燃油泵、高压油路、喷油嘴和电子控制单元等组成部分构成。
相比传统供油系统，它具有节能环保、动力性能好和故障诊断简便等优点。
随着汽车技术的不断发展，电控燃油喷射系统也将会在未来得到更加广泛的应用和发展。
电控燃油喷射系统的工作原理虽然简单易懂，但其背后的技术原理和优化还有很多深奥之处。
简述电控汽油喷射系统的基本工作原理
简述电控汽油喷射系统的基本工作原理电控汽油喷射系统是一种现代化的燃油供给系统，它通过电子控制单元(ECU)来管理和调节燃油喷射量，以实现更高效的燃油利用率和更低的排放。
其基本工作原理如下：1. 燃油泵：燃油泵负责将汽车油箱中的汽油送入高压燃油管路中，以满足喷射器的需要。
2. 高压燃油管路：高压燃油管路将从燃油泵处送来的汽油加压至高压状态，并将其输送到喷射器处。
3. 喷射器：喷射器是一个小型机械装置，它负责将高压状态下的汽油精确地喷入发动机气缸内部。
通常情况下，每个气缸都有一个对应的喷射器。
4. 电子控制单元(ECU)：ECU是整个系统的大脑，它负责监测和调节整个系统的运行。
ECU通过传感器获取发动机转速、进气量、水温等数据，并根据这些数据计算出最佳喷射量和时机，并向喷射器发送指令。
5. 传感器：传感器是ECU的重要组成部分，它们负责监测各种参数，并将这些数据传输给ECU。
常见的传感器有氧气传感器、进气量传感器、水温传感器等。
6. 氧气传感器：氧气传感器负责监测发动机排放出来的废气中的氧气含量，并将这些数据反馈给ECU。
根据这些数据，ECU可以调整喷射量和时机，以实现更高效的燃油利用率和更低的排放。
7. 进气量传感器：进气量传感器负责监测发动机进入的空气量，并将这些数据反馈给ECU。
根据这些数据，ECU可以计算出最佳的喷射量和时机。
8. 水温传感器：水温传感器负责监测发动机冷却液的温度，并将这些数据反馈给ECU。
根据这些数据，ECU可以调整喷射量和时机，以适应不同温度下的工作状态。
总之，电控汽油喷射系统通过精确地控制燃油喷射量和时机，以实现更高效、更环保的发动机工作状态。
柴油机电控燃油喷射系统的工作原理
柴油机电控燃油喷射系统的工作原理柴油机电控燃油喷射系统是一种现代化的燃油供给系统，它通过电控单元来控制燃油的喷射和供应。
其工作原理可分为传感器部分、电控单元部分和执行器部分。
首先，传感器部分是负责监测柴油机的工况和环境参数，例如转速、负荷、空气温度等。
传感器将这些参数实时传输给电控单元，以便后续的计算和控制。
接下来，电控单元是燃油喷射系统的核心。
它根据传感器传来的参数和预设的工作模式，通过内置的控制算法来确定最佳的燃油喷射量和喷射时间。
电控单元中还包含了一个存储器，用于存储各种不同工况下的喷射曲线和参数，以满足不同工况下的燃油需求。
最后，执行器部分是根据电控单元的指令来执行燃油喷射。
它包括喷油器和喷油泵。
当电控单元发送喷油指令时，执行器会将燃油从喷油泵中压力供应到喷油器中，并通过喷油器的喷油嘴将燃油以雾化的形式喷入气缸中。
喷油器的喷油量和喷油时间是通过控制喷油嘴的开启时间和喷孔的大小来实现的。
整个系统的工作原理可以归纳为：传感器监测并传输工况参数给电控单元，电控单元根据输入的参数选择最佳的喷油曲线和参数，再通过执行器控制喷油器实现燃油的喷射和供应。
与传统的机械喷油系统相比，柴油机电控燃油喷射系统具有很多优点。
首先，它可以根据不同的工况和负荷要求精确控制燃油的喷射量和喷射时间，提高燃烧效率，减少燃油消耗和排放物的生成。
其次，电控单元可以根据不同的工况和负荷要求灵活地调整燃油喷射参数，提高柴油机的动力性和响应速度。
此外，电控单元还可以进行自我诊断和故障监测，及时发现和修复系统的故障，提高柴油机的可靠性和稳定性。
总结来说，柴油机电控燃油喷射系统通过传感器、电控单元和执行器的协同工作，实现了对燃油喷射的精确控制，提高了柴油机的使用效率和环保性。
它是现代柴油机的重要组成部分，对于提高柴油机的性能和经济性具有重要的指导意义。
电控燃油喷射系统的控制原理解析
.2.1 喷射正时的控制1. 同时喷射各缸喷油器同时打开，同时关闭。
（1）同时喷射控制电路：一根电源线，一个驱动回路。
（2）同时喷射信号波形：曲轴转一圈，喷油一次，一工作循环，喷油两次，根据曲轴位置信号确定喷射时刻。
（3）同时喷射正时图：各缸同喷，一缸两喷，有储存。
（4）优点和缺点优点：控制回路简单，成本低，易维修。
缺点：有储存，喷射时刻不是最佳，各缸混合气不均匀。
高速无影响，低速时因各缸雾化不同，怠速不稳。
2. 分组喷射（3）分组喷射正时图：各组同喷，一缸一喷，有储存，基准缸1、4，非基准缸3、2。
（4）优点和缺点优点：控制回路简单，成本低，易维修，性能比同时喷射提高。
缺点：有储存，怠速不稳。
3. 顺序喷射按点火顺序各缸在最佳时刻独立喷射。
（1）顺序喷射控制电路：一根电源线，各缸独立驱动回路。
（2）顺序喷射信号波形：各缸一个工作循环喷油一次，根据曲轴位置信号和凸轮轴位置信号确定喷射时刻。
（3）顺序喷射正时图：顺序喷射，一缸一喷，无储存。
（4）优点和缺点优点：喷射时刻最佳，各缸混合气雾化好，性能最好。
缺点：控制回路复杂，成本高。
3.2.2 喷油量（脉宽）的控制1.起动时喷油量的控制冷车起动时，温度低，转速低，应加浓；起动喷油脉冲宽度（ms）＝由发动机冷却液温度决定的喷油脉冲宽度（ms）＋无效喷射时间（ms）根据起动装置的开关信号和发动机转速信号（一般400r/min以下）判定起动工况。
（1）通过冷起动喷油器加浓冷起动喷油器安装在节气门后总进气歧管上，一个；温度－时间开关安装在发动机缸体上；喷油器不受ECU控制，由温度－时间开关控制，喷射时间决定于水温和接通时间;只在冷起动时起作用，热起或起动后不喷油。
工作原理：1）冷却液温度低于50℃时且起动开关ON（<15s），触点闭合，喷油；冷却液温度越低，加热时间越长，喷油越多，最长喷射时间7.5s。
2）冷却液温度高于50℃(热起)时，或起动ON>15s，或起动OFF，触点断开,不喷油。
第16讲 电控燃油喷射系统
3、反馈控制 汽油喷射系统进行反馈控制的传感器是热氧传感器，使用热
氧传感器的发动机必须使用无铅汽油。反馈控制（闭环控制）是 在排气管上加装热氧传感器，根据排气中氧含量的变化，测定出 进入发动机燃烧室混合气的空燃比值，把它输入ECU与设定的目 标空燃比值进行比较，将误差信号经放大器控制电磁喷油器喷油 量，使空燃比保持在设定目标值附近。因此，闭环控制可达到较 高的空燃比控制精度，并可消除因产品差异和磨损等引起的性能 变化，工作稳定性好，抗干扰能力强。但是，为了使三元催化装 置对排气净化处理达到最佳效果，闭环控制的汽油喷射系统只能 运行在理论空燃比14.7附近很窄的范围内。因此对特殊的运行工 况，如启动、暖机、怠速、加速、满负荷等需加浓混合气的工况， 仍需采用开环控制，使电磁喷油器按预先设定的加浓混合气配比 工作，充分发挥发动机的动力性能，所以采用开环和闭环相结合 的控制方式。
燃烧三要素：可燃物、空气、着火点。
基本要求：定时、定量、定压。
电 子 燃 油 喷 射 系 统 组 成
燃油喷射控制原理
发动机在不同工况下运转，对混合气浓度的要求也不同。特 别是在一些特殊工况下（如起动、急加速、急减速等），对混合 气浓度有特殊的要求。ECU要根据有关传感器测得的运转工况， 按不同的方式控制喷油量。喷油量的控制方式可分为起动控制、 运转控制、断油控制和反馈控制。
由ECU控制，通过增加各缸喷油器的喷油持续时间或喷油次数 来增加喷油量。所增加的喷油量及加浓持续时间完全由ECU根据进 气温度传感器和发动机水温传感器测得的温度高低来决定。发动 机水温或进气温度愈低，喷油量就愈大，加浓的持续时间也就愈 长。这种冷起动控制方式不设冷起动喷油器和冷起动温度开关。
2、运转控制 在发动机运转中，ECU主要根据进气量和发动机转速来计算喷
电控燃油喷射系统的工作原理
电控燃油喷射系统的工作原理
电控燃油喷射系统是一种现代汽车发动机燃油供应系统，它通过电子控制单元（ECU）控制喷油嘴的喷油量和喷油时机，使发动机燃油燃烧更加精细和高效。
系统的工作原理如下：
1. 传感器感知：发动机中的传感器不断监测各种参数，如进气量、氧气含量和引擎温度等。
这些传感器向ECU发送信号，以便ECU根据当前工况进行适当的调整。
2. 数据计算：ECU收集和分析来自传感器的数据，并与预设的燃烧要求进行比较。
根据这些数据，ECU计算出希望的喷油量和喷油时机。
3. 喷油信号控制：ECU向喷油嘴发送信号，以控制喷油量和喷油时机。
电磁阀根据ECU的指令打开或关闭，从而控制喷油嘴的工作。
电磁阀的开关速度非常快，可以实现非常精细的控制。
4. 燃油喷射：ECU发送的信号控制燃油喷射嘴打开，在气缸内喷射燃油。
喷油的时机和持续时间由ECU决定，并根据工况的变化进行动态调整。
5. 燃烧效果优化：ECU可以根据各种参数的变化改变喷油量和喷油时机，以优化燃烧效果。
例如，ECU可以根据氧气含量的变化调整喷油量，以保持理想的燃烧气体混合比。
这种精细的控制可以提高燃烧效率，减少废气排放。
电控燃油喷射系统的工作原理使发动机的燃油喷射更加精确和高效，不仅提高了动力和燃油经济性，还减少了废气排放和环境污染。
电控燃油喷射系统图解
电控燃油喷射系统(EFI)图解EFI的优点:1、在任何情况下都能获得精确的空燃比2、混合气的各缸分配均匀性好3、采用EFI的汽车加速性能好4、充气效率高5、良好的启动性能和减速减油或断油EFI的工作原理：电控汽油喷射系统主要由下列四部分组成：进气系统供油系统控制系统点火系统如下图：1、进气系统如下图：2、供油系统主要由油压调节器、喷油器和喷油泵组成。
供油系统的工作原理图：喷油泵工作原理燃油泵装在油箱内，涡轮泵由电机驱动。
当泵内油压超过一定值时，燃油顶开单向阀向油路供油。
当油路堵塞时，卸压阀开启，泄出的燃油返回油箱。
如下图：喷油器工作原理：喷油器是电磁式的。
当喷油器不工作时，针阀在回位弹簧作用下将喷油孔封住。
当ECU的喷油控制信号将喷油器的电磁线圈与电源回路接通时，针阀才在电磁力的吸引下克服弹簧压力、摩擦力和自身重量，从静止位置往上升起，燃油喷出。
多点喷油系统中喷油器通过绝缘垫圈安装在进气歧管或进气道附近的缸盖上，并用输油管将其固定。
多点喷油系统每缸有一个喷油器。
英文称为multi point injection .简称为MP I。
如下图：喷油器单点喷油系统的喷油器安装在节气门体上，各缸共用一个喷油器。
英文为single point inje ction. 简称为SPI。
如下图：油压调节器工作原理油压力调节器的功能是调节喷油压力。
喷油器喷出的油量是用改变喷油信号持续时间来进行控制的。
由于进气歧管内真空度是随发动机工况而变化的，即使喷油信号的持续时间和喷油压力保持不变，工况变化时喷油量也会发生少量的变化，为了得到精确的喷油量，必须使油压A和进气歧管真空度B的总和保持不变。
如下图：3、控制系统控制系统由传感器、执行器和电子控制单元三部分组成如下图：传感器传感器是感知信息的部件，负责向ECU提供发动机和汽车运行状况。
如下图：ECUECU的功用是采集和处理各种传感器的输入信号，根据发动机工作的要求（喷油脉宽、点火提前角等），进行控制决策的运算，并输出相应的控制信号。
说明汽油发动机电控喷油系统燃油喷射的控制原理
说明汽油发动机电控喷油系统燃油喷射的控制原理
汽油发动机电控喷油系统是现代汽车燃油喷射系统的一种形式，通过电子控制模块对油泵、喷油嘴等部件进行控制，实现对发动机燃油喷射过程的精确控制。
电控喷油系统的控制原理可以分为以下几个步骤：
1.数据采集和处理：传感器将发动机的工作状态数据采集后，传输给电子控制模块(ECM)，如发动机转速、负荷情况、冷却液温度等。
2.控制策略制定：ECM根据采集到的数据，根据预设的控制策略制定喷油量、喷油时机和喷油持续时间等参数，以满足发动机的工作要求。
3.燃油供给：ECM通过控制燃油泵的运转，将燃油从燃油箱中泵送到喷油嘴，形成一定的喷油压力。
4.喷油量控制：ECM控制喷油嘴的喷油量和喷油时间。
喷油嘴内部有一个电磁阀，由ECM控制开闭。
当ECM输出喷油信号时，电磁阀开启，喷油嘴喷出燃油；关闭时，则停止喷油。
5.燃油雾化和混合：喷油嘴将燃油以高压喷射进入气缸中，燃油在喷油嘴的内部会经过细小的孔口或喷孔，形成雾化状态，使燃油和空气更好地混合。
6.燃烧效果监测和反馈：ECM通过传感器监测发动机的燃烧效果和排气情况，如氧传感器、曲轴位置传感器等，根据实际情况对喷油参数进行调整，以保证最佳的燃烧效率。
7.故障检测和报警：电控喷油系统还可以监测各个传感器和执行器的工作情况，如果发现异常情况，如传感器故障、电磁阀堵塞等，ECM会发送故障码，并通过车内的仪表盘显示相应的警示灯。
总的来说，汽油发动机电控喷油系统通过电子控制模块对喷油嘴的喷油量、喷油时机和喷油持续时间等参数进行精确控制，以实现对发动机燃油喷射过程的精确控制，提高燃烧效率，达到更低的排放和更好的动力性能。
简述电控燃油喷射系统的控制原理
简述电控燃油喷射系统的控制原理
电控燃油喷射系统是现代汽车发动机中常用的燃油喷射系统，其控制原理是通过电子控制单元（ECU）对燃油喷射进行精确控制，以实现更高效、更环保的燃烧过程。
ECU会根据传感器所采集到的数据，如空气流量、进气温度、发动机转速等，计算出当前发动机所需的燃油量。
然后，ECU会向喷油嘴发送指令，控制喷油嘴的喷油量和喷油时间，以确保燃油能够在正确的时间、正确的位置喷入燃烧室。
在喷油嘴的控制过程中，ECU还会根据发动机的工作状态进行动态调整。
例如，在发动机启动时，ECU会增加喷油量以确保发动机能够顺利启动；在高速行驶时，ECU会减少喷油量以降低燃油消耗和排放。
电控燃油喷射系统还可以通过多次喷油、交替喷油等方式来优化燃烧过程，提高发动机的功率和燃油经济性。
同时，ECU还可以根据发动机的工作状态和环境条件，自动调整点火时机、气门正时等参数，以进一步提高发动机的性能和经济性。
电控燃油喷射系统通过精确控制燃油喷射量和喷油时间，以及动态调整喷油参数，实现了更高效、更环保的燃烧过程。
这不仅可以提高发动机的性能和经济性，还可以降低排放，保护环境。
高压共轨电控燃油喷射系统的工作原理
高压共轨电控燃油喷射系统的工作原理
嘿，朋友们！今天咱来聊聊高压共轨电控燃油喷射系统的工作原理。
想象一下，汽车的发动机就像是一个大胃王，而燃油就是它的食物。
这个高压共轨电控燃油喷射系统呢，就是给大胃王送饭的超级服务员。
首先呀，燃油被油泵抽到一个特别的轨道里，这个轨道就像是一个大仓库，里面储存着高压的燃油。
然后呢，电脑这个聪明的“指挥官”就会根据发动机的各种需求，比如转速啊、负荷啊等等，精确地计算出什么时候该给发动机“喂饭”，喂多少。
当电脑下达命令后，那些小小的喷油嘴就像是精确的投食器，它们会在最合适的时机，把高压燃油以非常细小的雾状喷到发动机的气缸里。
这样一来，燃油就能充分燃烧，给汽车提供强大的动力啦！
就好像我们吃饭要吃得刚刚好才能有力气干活一样，这个系统就是让汽车的“饭”吃得恰到好处，既不浪费，又能发挥出最大的能量。
是不是很神奇呀？总之，高压共轨电控燃油喷射系统就是让汽车变得更高效、更强大的秘密武器哦！。
电控燃油喷射系统工作原理
电控燃油喷射系统工作原理
电控燃油喷射系统是一种现代化的汽车燃油供给系统，它的工作原理是利用电子控制器来管理和控制燃油喷射器的工作，以确保发动机的燃烧效率和排放性能。
该系统由多个部件组成，包括传感器、电子控制器、喷油器和燃油供应系统。
传感器用于检测发动机状态和环境参数，比如发动机转速、进气温度、空气流量等。
这些数据将传输给电子控制器，电子控制器根据这些数据进行计算，并根据发动机工作需要来控制喷油器的喷油量和喷油时机。
当气门开启，气缸内形成负压时，电子控制器会从传感器获取相关数据，并计算出所需的燃油量。
然后，电子控制器通过电磁阀控制喷油器喷射所需的燃油量。
燃油通过喷油器进入气缸内进行燃烧，从而提供动力。
电控燃油喷射系统具有多个优势。
首先，它可以根据发动机状态和工作要求对燃油喷射进行精确控制，以提高燃烧效率和动力输出。
其次，通过控制喷油量和喷油时机，可以减少排放物的产生，降低环境污染。
此外，它还可以提供更好的燃油经济性和可靠性。
总之，电控燃油喷射系统通过利用传感器和电子控制器来管理和控制燃油喷射，以优化发动机的工作效率和排放性能。
这种系统在现代汽车中被广泛应用，并成为提高动力性能和环保性能的关键技术。
电控燃油喷射系统工作原理
电控燃油喷射系统工作原理
电控燃油喷射系统（Electronic Fuel Injection System，简称EFI 系统）是一种利用计算机控制引擎燃油喷射量和喷射时机的燃油供给系统。
它的工作原理主要包括以下几个步骤：
1. 燃油供给：燃油经过燃油泵送压力后进入燃油喷射嘴，喷射嘴是由喷油电磁阀控制的。
燃油供给系统还包括燃油滤清器、燃油沉淀器等组件。
2. 空气供给：空气通过空气滤清器进入进气歧管，然后经过节气门进入发动机气缸。
3. 传感器控制：系统中配备了多个传感器，如空气流量传感器、氧气传感器、水温传感器等，用于监测发动机状态和环境参数。
这些传感器将收集的数据发送给控制器进行分析和计算。
4. 控制器计算：控制器是EFI系统中的核心部件，它根据传感器采集到的数据，通过内部的计算算法和存储的映射表，来确定当前的喷油量和喷油时机。
5. 喷油：根据控制器的指令，喷油器打开喷油电磁阀，让精确计算的燃油以适当的喷射时间和喷射量喷入发动机气缸中。
喷油时机和喷射量的精确控制能够提高燃烧效率，减少废气排放。
6. 点火系统：与EFI系统配套使用的还有点火系统，它控制着火花塞的点火时机和点火能量，以确保燃烧正常进行。
通过以上步骤，EFI系统可以实现对引擎燃油喷射量和喷射时机的精确控制，提高燃烧效率，降低废气排放，以及提升发动机的动力性能和燃油经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.-电控燃油喷射系统的控制原理解析
————————————————————————————————作者：————————————————————————————————日期：
.2.1 喷射正时的控制
1. 同时喷射
各缸喷油器同时打开，同时关闭。
（1）同时喷射控制电路：一根电源线，一个驱动回路。
（2）同时喷射信号波形：曲轴转一圈，喷油一次，一工作循环，喷油两次，根据曲轴位置信号确定喷射时刻。
（3）同时喷射正时图：各缸同喷，一缸两喷，有储存。
（4）优点和缺点
优点：控制回路简单，成本低，易维修。
缺点：有储存，喷射时刻不是最佳，各缸混合气不均匀。
高速无影响，低速时因各缸雾化不同，怠速不稳。
2. 分组喷射
（3）分组喷射正时图：各组同喷，一缸一喷，有储存，基准缸1、4，非基准缸3、2。
（4）优点和缺点
优点：控制回路简单，成本低，易维修，性能比同时喷射提高。
缺点：有储存，怠速不稳。
3. 顺序喷射
按点火顺序各缸在最佳时刻独立喷射。
（1）顺序喷射控制电路：一根电源线，各缸独立驱动回路。
（2）顺序喷射信号波形：各缸一个工作循环喷油一次，根据曲轴位置信号和凸轮轴位置信号确定喷射时刻。
（3）顺序喷射正时图：顺序喷射，一缸一喷，无储存。
（4）优点和缺点
优点：
喷射时刻最佳，各缸混合气雾化好，性能最好。
缺点：
控制回路复杂，成本高。
3.2.2 喷油量（脉宽）的控制
1.起动时喷油量的控制
冷车起动时，温度低，转速低，应加浓；
起动喷油脉冲宽度（ms）＝由发动机冷却液温度决定的喷油脉冲宽度（ms）＋无效喷射时间（ms）根据起动装置的开关信号和发动机转速信号（一般400r/min以下）判定起动工况。
（1）通过冷起动喷油器加浓
冷起动喷油器安装在节气门后总进气歧管上，一个；温度－时间开关安装在发动机缸体上；
喷油器不受ECU控制，由温度－时间开关控制，喷射时间决定于水温和接通时间;只在冷起动时起作用，热起或起动后不喷油。
工作原理：
1）冷却液温度低于50℃时且起动开关ON（<15s），触点闭合，喷油；
冷却液温度越低，加热时间越长，喷油越多，最长喷射时间7.5s。
2）冷却液温度高于50℃(热起)时，或起动ON>15s，或起动OFF，触点断开,不喷油。
（2）微机（ECU）控制起动加浓
水温决定基本喷油脉宽，再进行进气温度修正和蓄电池电压修正；
为避免火花塞“淹死”，发动机每转一转分多次喷射，实现异步喷射；
为避免火花塞“淹死”，ECM有清除溢流（Cleaning Flood）功能。
Ttttttttttttttttttttttttttttttttttttt wwwwwwwwwwwwwwwwwwww
图水温－喷油时间图图起动时喷油时间的确定
3-2 电控燃油喷射系统的控制原理
（2）修正系数
1）水温修正
起动后加浓：发动机低温起动后数十秒内，进行起动后加浓；水温越低，修正系数越大，随后逐渐衰减。
暖机加浓：从起动后持续到水温正常；修正系数随水温的升高而衰减。
过热加浓：高温热起动时汽油温度高，产生汽化，需进行过热修正；当水温达一设定值时，加浓修正。
Ttttttttttttttttttttttttttttttttttttttttttttttt wwwwwwwwwwwwwwwwwwww
图起动后加浓图暖机加浓图过热加浓
2. 起动后喷油量的控制
喷油脉冲宽度（ms）＝基本喷油脉冲宽度（ms）×修正系数＋无效喷油时间
（1）基本喷油脉冲宽度（ms）：
由进气质量流量和发动机转速确定。
1）基本喷射持续时间随进气质量流量增大和发动机转速减小而增长；
2）叶片式空气流量传感器、卡门漩涡式空气流量传感器和进气压力传感器检测的进气流量是体积流量，需进行进气温度修正和大气压力修正，基本喷射持续时间随进气温度降低和大气压力增大而增长；
3）热线式和热膜式流量传感器检测的是质量流量，不需进气温度和大气压力修正。
（2）与发动机温度相关的喷油脉宽修正
1）刚起动后喷油脉宽的修正
2）暖机时喷油脉宽的修正
3）高温时喷油脉宽的修正
4）与发动机温度相关的喷油脉宽修正电路
(3) 加速时喷油脉宽修正
加速加浓：负荷变化率越大，加浓量越大；水温越低，加浓越大。
图加速时负荷变化率修正
图加速时水温修正
(4) 减速时喷油脉宽修正
减速减油：负荷变化率越大，减油量越大；水温越高，减油越大。
(5) 空燃比反馈修正（短时燃油修正）
在怠速和部分负荷的稳定工况，氧传感器检测排气中氧含量，ECM判断混合气成分，调整空燃比在理论值14.7左右，从而使三元催化效果最佳，达到最佳的排放性能。
即燃油闭坏控制。
ttttttttttttttttttttttttttttttttttttttttttttttttttttwewwwwwwwwwwwwwwwwwwwww
图空然比反馈控制过程
(6) 学习空燃比控制产生的修正（长时燃油修正）
当空然比反馈修正偏向浓或稀一侧，超出修正范围，反馈修正无能为力，学习控制使修正值回到可控的修正范围，并使反馈修正的中心线回到理论空然比的位置上。
图学习控制的三个阶段
（7）大负荷、高转速加浓修正
此时为了获得较大功率，供给功率混合气12.5左右。
（8）断油控制
超速断油：为了爆震安全，发动机转速和车速超过某一最高速度时，断油。
缺火断油：ECM检测到某缸火花塞不点火，为了保护三元催化转换器，将该缸喷油器断油。
减速断油：发动机在某一高转速，节气门突然关闭，急减速断油。
当发动机转速降至某一转速时和节气门打开，恢复供油。
（9）蓄电池电压修正
无效喷射持续时间＝开阀时间－关阀时间
蓄电池电压越大，无效喷射持续时间越短，应减小喷油脉冲宽度。
