柱下独立基础设计
基础工程柱下独立基础课程设计
一、课程设计的目的基础工程课程设计是土木工程专业教育的一个重要教学环节，是全面检验和巩固基础工程课程学习效果的一个有效方式。
通过本次课程设计使学生能够运用已学过基础工程设计理论和方法进行一般形式的基础的设计，进一步理解基础工程设计的基本原理。
设置课程设计的目的是加强学生对本课程及相关课程知识的理解，培养学生综合分析问题的能力和运用基础理论知识解决实际工程问题的能力，为毕业设计打下坚实的基础，也有助于学生毕业后能尽早进入“工程角色”。
多年来的教学实践反映了课程设计这一教学环节对学生能力的培养起到了一定的作用。
二、课程设计的内容1、设计资料1、地形拟建建筑场地平整2、工程地质条件自上而下土层依次如下：✍号土层：杂填土，层厚约0.5m，含部分建筑垃圾✍号土层：粉质黏土，层厚1.2m，软塑，潮湿，承载力特征值f ak=130kPa。
✍号土层：黏土，层厚1.5m，可塑，稍湿，承载力特征值f ak=180kPa。
✍号土层：细砂，层厚2.7m，中密，承载力特征值f ak=240kPa。
✍号土层：强风化砂质泥岩，厚度未揭露，承载力特征值f ak=300kPa。
3、岩土设计技术参数地基岩土物理力学参数如表1.1所示。
表1.1? 地基岩土物理力学参数（1）拟建场区地下水对混凝土结构无腐蚀性。
（2）地下水位深度：位于地表下1.5m5、上部结构资料拟建建筑物为多层全现浇框架结构，框架柱截面尺寸为500mm×500mm。
室外地坪标高同自然地面，室内外高差450mm。
柱网布置如图1.1所示。
图1.1? 柱网平面图6、上部结构作用上部结-构作用在柱底的荷载效应标准组合值如表1.2所示，上部结构作用在柱底的荷载效应基本组合值如表1.3所示。
表1.2柱底荷载效应标准组合值表1.3柱底荷载效应基本组合值混凝土强度等级为C25～C30，钢筋采用HPB300、HRB335级。
2、设计分组根据以上所给设计资料及学生人数，将学生划分为6组。
柱下独立基础课程设计
目 录1 柱下独立基础课程设计 (3)1.1设计资料 (3)1.1.1地形 ...................................................................................................................... 3 1.1.2工程地质条件 .................................................................................................... 3 1.1.3岩土设计参数 .................................................................................................... 3 1.1.4水文地质条件 .................................................................................................... 4 1.1.5上部结构材料 .................................................................................................... 4 1.1.6材料 ...................................................................................................................... 4 1.1.7本人设计资料 .................................................................................................... 4 1.2独立基础设计 (5)1.2.1选择基础材料 .................................................................................................... 5 1.2.2选择基础埋置深度 ........................................................................................... 5 1.2.3求地基承载力特征值af (6)1.2.4初步选择基底尺寸 (6)土层编号土的名称重度γ3mKN孔隙比e液性指数I l粘聚力cKPa内摩擦角ϕ0()压缩模量(pa)s E M标准贯入锤击数N承载力特征值()ak f kPa① 杂填土 18 -- -- -- -- -- -- -- ② 粉质粘土 20 0.65 0.84 34 13 7.5 6 130 ③黏土19.40.580.7825238.211180④细砂21 0.62 -- -- 30 11.6 16 240⑤强风22 -- -- -- -- 18 22 300化砂质泥岩1 柱下独立基础课程设计1.1设计资料1.1.1地形拟建建筑地形平整1.1.2工程地质条件自上而下土层依次如下：①号土层：杂填土，层厚0.5m 含部分建筑垃圾。
柱下独立基础设计
柱下独立基础设计：
柱下独立基础，是为单个柱子设置的、不与其他基础相连的钢筋混凝土基础。
柱下独立基础设计：
1、计算基础上的轴力、弯矩、剪力，根据地勘报告，基础的耐久性要求，按规范要求来确定持力层及基础埋置深度；
2、根据地勘持力层承载能力值fak，修正成fa，计算基础底面积；重要工程还要做变形计算,满足规范要求；
3、根据拟定的地基净反力计算基础的抗弯、抗剪、抗冲切，确定基础每阶高度，配筋;
4、当持力层下卧软弱层时，还要验算下卧的承载能力；
5、最后，你画出的设计图必须满足规范的构造要求。
以上这些工作，就是独立基础设计。
当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方行、圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础.也称单独基础，是整个或局部结构物下的无筋或配筋基础.一般是指结构柱基，高烟囱，水塔基础等的形式．
独立基础分：阶形基础、坡形基础、杯形基础3种。
独立基础的特点一，一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。
独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做共用独立基础。
独立基础的特点二，基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。
长宽比在3倍以内且底面积在20 m2以内的为独立基础(独立桩承台)。
柱下独立基础课程设计

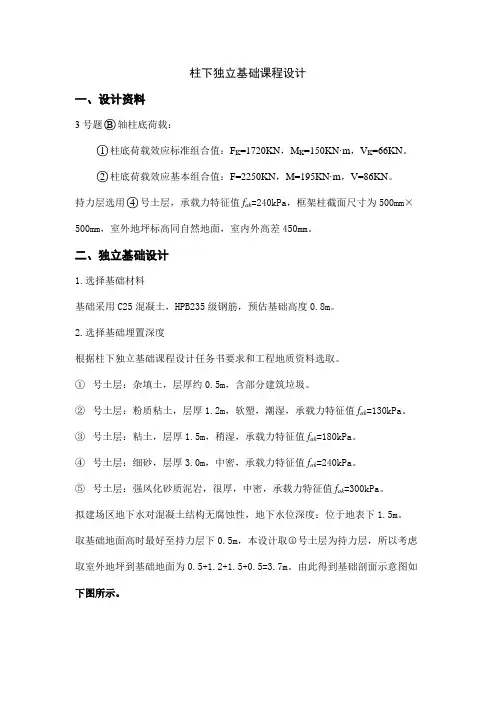

柱下独立基础课程设计一、设计资料3号题○B轴柱底荷载：○1柱底荷载效应标准组合值：F K=1720KN，M K=150KN·m，V K=66KN。
○2柱底荷载效应基本组合值：F=2250KN，M=195KN·m，V=86KN。
持力层选用○4号土层，承载力特征值f ak=240kPa，框架柱截面尺寸为500mm×500mm，室外地坪标高同自然地面，室内外高差450mm。
二、独立基础设计1.选择基础材料基础采用C25混凝土，HPB235级钢筋，预估基础高度0.8m。
2.选择基础埋置深度根据柱下独立基础课程设计任务书要求和工程地质资料选取。
①号土层：杂填土，层厚约0.5m，含部分建筑垃圾。
②号土层：粉质粘土，层厚1.2m，软塑，潮湿，承载力特征值f ak=130kPa。
③号土层：粘土，层厚1.5m，稍湿，承载力特征值f ak=180kPa。
④号土层：细砂，层厚3.0m，中密，承载力特征值f ak=240kPa。
⑤号土层：强风化砂质泥岩，很厚，中密，承载力特征值f ak=300kPa。
拟建场区地下水对混凝土结构无腐蚀性，地下水位深度：位于地表下1.5m。
取基础地面高时最好至持力层下0.5m，本设计取○4号土层为持力层，所以考虑取室外地坪到基础地面为0.5+1.2+1.5+0.5=3.7m。
由此得到基础剖面示意图如下图所示。
基础剖面简图3.求地基承载力特征值f a根据细沙e=0.62，查表得η=2.0，d η=3.0。
基地以上土的加权平均重度为7.35.0115.14.92.010-201205.018⨯+⨯+⨯+⨯+⨯=）（m γ=13m KN持力层承载力特征值f a （先不考虑对基础宽度修正）为aka f f =+m γηd （d-0.5)=240+3.0×13.68×(3.7-0.5)=371.33KPa上式d 按室外地面算起。
4.初步选择基础尺寸取柱底荷载标准值：F K =1720KN ，M K =150KN·m ，V K =66KN 。
第十二章 柱下独立基础设计完整版
第十二章 柱下独立基础设计§12.1 设计资料统计水文地质条件，自地表向下依次为： ⑴、耕植土：厚0.5m ，γ=18kN/m 3；⑵、粉质黏土：厚0.7~1.8m ，场内广布，地基承载力fk=240kpa ，γ=19.3kN/m 3； ⑶、卵石层：厚5-10m ，地基承载力fk=285kpa ； ⑷、地下水：场内地下水埋深4-4.2m 。
⑸、混凝土选用C30防水混凝土，钢筋选用HPB235和HRB335钢筋。
§12.2 确定基础地基承载力特征值⑴、选择基础埋深 d=1.2m ⑵、基础承载力的修正因为基础埋深d>0.5m ，需要对地基承载力进行修正 根据土的类别查表得 ηb =0.3 ηd =1.6 基础埋深范围内土的加权平均重度γm 为 3/76.182.17.03.195.018m kN m =⨯+⨯=γ先假定基底宽度不大于3m ，粘土地基承载力特征值a f 为()()kPa d f f m d ak a 2615.02.176.186.12405.0=-⨯⨯+=-+=γη§12.3 F 轴柱基础设计 §12.3.1基础底面尺寸确定由于基础底面面积主要有轴力决定，因此选择N 最大最不利内力组合，并反算出标准值进行计算。
⎪⎩⎪⎨⎧==⋅==kN V kN N mkN M N 82.596.163427.11max⎪⎩⎪⎨⎧==⋅==kN V kN N m kN M N kk k 5.474.128771.8max 先按中心荷载作用计算基础底面面积A 123k 143.52.1/2026174.1287mm mm kN kPa kN d f N A G a =⨯-=-=γ 考虑偏心不利影响，将基础底面积加大10%2221064.84.26.30.2~5.197.543.51.11.1mm m m b l A blmm mm A A =⨯=⨯===⨯==取考虑 因为基础宽度不大于3m ，因此不再修正a f§12.3.2 地基承载力验算基底抵抗矩()322184.56.34.26161m m m bl W =⨯⨯==基础及台阶上土自重N m kN mm m dA G G k 36.207/2064.82.132=⨯⨯==γ 基底边缘最大最小应力计算kPa kPa m kNm kN m kN kN W V M A G N p p 33.21014.216184.582.565.027.1164.836.20796.163465.032min max =⨯+⋅±+=+±+=验算基础底面应力()()，安全、，安全）、（kPa kPa f kPa p kPa f kPa kPa kPa p p a a 2.3132612.12.114.216)2(26124.213233.21014.21621max min max =⨯=<==<=+=+§12.3.3 计算基底净反力m lm kN kN kN m kN G N V M e 6.06102.936.20796.163482.565.027.1165.03-0=<⨯=+⨯+⋅=++=净偏心距2320max 2/14.1926.3102.961/23.18961/23.1896.34.296.1634m kN m m m kN l e bl F p m kN mm kNbl F p j j =⎪⎪⎭⎫ ⎝⎛⨯⨯+⨯=⎪⎭⎫ ⎝⎛+==⨯==-§12.3.4 基础高度计算⑴、柱边截面初步选择高度h ＝650mm ，h 0＝610mmb c +2h 0＝0.6+2×0.61＝1.82m <b ＝2.4m ，则取b b =b c +2h 0。
柱下独立基础精选全文
（4）基础构造处理，以防止发生其他问题。
2
1.地基承载力计算 轴心受压基础
设基底面积为A、反力为P，则设计应满足公式：
p N F G ≤ AA
fa
fa
—修正后的地基承载力设计值，按《建筑地基基础 设计规范》的相应规定计算采用；
F A
对于偏压基础:
p j max
j m in
F A
M W
7
（2）基础冲切承载力计算 对最常见的矩形截面柱下的矩形基础，，应分别验算 柱与基础交接处和基础变阶处的冲切承载力，见图。 为简便起见，验算时取一个最不利冲切破坏锥面即可， 只要该面不坏，则其他锥面也不会破坏。另外，对于 冲切破坏锥面大于基础底面积的情形，冲切破坏永远不 会发生，故不必验算。
8
冲切破坏面
9
Fl 0.7hp ft amh0
式中:
冲切荷载 Fl p j Al
计算长度:
am
at
ab 2
hp ―受冲切承载力截面高度影响系数
10
11
对于矩形柱下矩形基础，由图不难看出：
Al
b 2
hc 2
h0 l
l 2
bc 2
2
h0
当基底宽度小于四棱台底面宽度时，则：
W —与对应的基础底面的抵抗矩，
取 W l b2 6
e M N 代入上式则:
pmax
m in
N bl
1
6e b
4
计算知：当e＜b/6时，pmin＞0， 说明此时基底土反力呈梯形分布； 当e=b/6时， pmin =0， 此时基底土反力呈全三角形分布； 当e＞b/6时， pmin ＜0， 说明此时基底面积与土部分脱离，土反力 呈部分三角形分布，此时pmax计算如下： 设土反力分布长度为3a，则合力作用点Fra bibliotek 基础近边为a，且
柱下独立基础设计算例
柱下独立基础设计算例设计要求：设计一座独立柱基础，承受一个柱子的荷载。
柱子的尺寸为0.4米×0.4米，柱子的荷载为1000千牛，土壤的容重为18千牛每立方米，承载力因子为3.5，地下水位以下，土壤的重度为15千牛每立方米。
设计流程：1.根据柱子的尺寸，计算出柱子的面积为0.16平方米。
2.根据柱子的荷载和承载力因子，计算出柱子的设计承载力为1000/3.5=285.71千牛。
3.计算柱子的单位面积承载力为285.71/0.16=1785.69千牛每平方米。
4.根据土壤容重和重度，计算出土壤的有效重度为(18-15)=3千牛每立方米。
5.根据单位面积承载力和土壤的有效重度，计算出土壤的承载力为1785.69/3=595.13千牛每平方米。
6.根据柱子的设计承载力和土壤的承载力，计算出柱子的有效直径为285.71/595.13=0.48米。
7.选择柱子的实际直径为0.5米，计算出柱子的截面积为0.1963平方米。
8.根据柱子的截面积和土壤的有效重度，计算出柱子的自重荷载为0.1963×15=2.94千牛。
9.根据柱子的设计承载力和柱子的自重荷载，计算出柱子的荷载调整系数为285.71/2.94=97.1810.根据柱子的设计承载力和荷载调整系数，计算出柱子根底面积为285.71/97.18=2.94平方米。
11.根据柱子根底面积，计算出柱子的底面直径为√(2.94/π)=1.93米。
12.根据柱子的底面直径和柱子的实际直径，选择环形基础，内径为0.5米，外径为2米。
13.根据基础的形状和尺寸，计算出基础的面积为π(2^2-0.5^2)=12.57平方米。
14.根据基础的面积和柱子的底面积，计算出基础的底面压力为285.71/12.57=22.7千牛每平方米。
设计结果：根据上述计算，设计出的柱下独立基础为环形基础，内径为0.5米，外径为2米。
基础的底面压力为22.7千牛每平方米，满足设计要求。
基础工程课程设计--某住宅楼柱下独立基础设计
基础工程课程设计--某住宅楼柱下独立基础设计
某住宅楼柱下独立基础设计是建筑基础工程的重要组成部分，其中包含的技术要求较高，必须结合实际情况考虑，进行综合把握，以确保设计工程的安全性和可行性。
为了解
决针对某住宅楼柱下独立基础设计计划而提出的技术问题，本文将会结合实际情况，从计
算基础、材料条件、施工工艺和运行状况等方面，提出独立基础的设计技术方案。
首先是计算独立基础的基本工程参数。
在某住宅楼柱下设置独立基础时，必须考虑不
同的抗压和抗拔强度和稳定性。
根据实际地质情况，设计基础高度、结构体积、材质类型
等参数，同时也要考虑项目总体费用，以确保基础性能和使用年限。
其次是材料和技术条件，根据不同的基础类型选用合适的材料。
同时，基础必须考虑排水、抗冻、抗裂等技术
设计，以及具体的施工工艺，才能确保基础的整体性能。
最后，在施工过程中，要严格控
制施工条件，保证基础结构和支护体系的完整性，提高建筑施工中的合理性和效率。
上述是某住宅楼柱下独立基础设计的一般设计准则，以确保其安全性和可行性。
设计时，必须按照本文中提出的技术方案进行细致的分析；工程施工，必须严格按照设计要求，按照实际施工工艺的要求，确保施工质量和可靠性。
确保塔楼和楼宇支撑阻力对独立基础
的总体稳定性。
柱下钢筋混凝土独立基础的设计
柱下钢筋混凝土独立基础的设计
柱下钢筋混凝土独立基础是由柱状钢筋混凝土结构和设置在柱的底部的钢筋混凝土基
础组成的。
它可以承受较大的轴力或弯矩，是结构支撑点的基础设计。
它具有可靠、有效、主体相对独立等特点，可以将建筑物施工模式和施工效率大大提高。
1.基础深度：柱下钢筋混凝土独立基础的深度一般取决于结构的基础承载力与地基的
基础稳定性，在一般情况下，基础深度至少应该大于地表至基础底部的深度，至少需要
1.5m以上。
2.基础宽度：根据结构的上部荷载分布和基础的受力特性，设置柱下独立基础的宽度
应该满足规范要求，一般以实际结构宽度为基准，当柱距不定时，应采取比较大的宽度，
增大柱距，让柱子在基础中能够有较好的布置。
3.转换块：在独立基础外围，为了能够正确的引入结构的上部荷载，必须设置转换块，以将上部载荷转移到基础中，并且将转换块固定，防止基础移动。
4.连接器：独立基础内应设置能够将结构上部力引入到基础下的连接器。
一般是由按
照图纸要求预先养护过的钢筋和符合要求的异形混凝土制成，连接器应该均匀分布，以确
定荷载的变化差异。
5.基础强度检测：施工完成后，应通过室内、室外检测来验证柱下钢筋混凝土独立基
础的强度。
主要包括换向块和连接器强度检测，以确保其实际应力状态符合设计要求。
总之，柱下钢筋混凝土独立基础是根据上部结构荷载及基础地基受力特性，经过精心
设计和施工而成，它可以将建筑施工模式、施工效率及工程安全系数得到极大的提高。
只
有深刻理解各项设计要求，立足实际情况，以科学的态度结合设计思想，才能保证柱下钢
筋混凝土独立基础的可靠性与安全性。
柱下钢筋混凝土独立基础课程设计
柱下钢筋混凝土独立基础课程设计
柱下钢筋混凝土独立基础是建立在土壤中，用于支撑楼房柱子的基础
结构。
设计一个合理的柱下钢筋混凝土独立基础课程可以帮助学生掌
握基础设计的理论和实践技能。
以下是一个基础设计课程设计的指导。
一. 介绍
1.1 基础概述
1.2 教学目标
1.3 课程结构
1.4 难点强调
二. 土工实践
2.1 土壤力学基础
2.2 土壤分类与结构
2.3 土壤力学参数测定
三. 基础设计分析
3.1 负载分析
3.2 基础尺寸计算
3.3 基础安全性分析
四. 钢筋混凝土设计
4.1 混凝土本构关系
4.2 钢筋形态与尺寸
4.3 柱下独立基础钢筋配筋
五. 力学实践
5.1 梁设计原理
5.2 基础钢筋配筋实验
5.3 基础模型制作
六. 应用实战
6.1 西安高新技术产业园某项目的基础设计
6.2 基础施工问题的解决
6.3 实战案例分析
七. 总结
7.1 课程回顾
7.2 应用展示
7.3 知识点强调
以上是一个基础设计课程设计的指导。
该课程涵盖了土工实践、基础设计分析以及钢筋混凝土设计等主题。
在该课程中，学生将掌握基础设计的理论和实践技能，并在应用实战中掌握基础施工问题的解决方案。
柱下钢筋混凝土独立基础设计
柱下钢筋混凝土独立基础设计设计独立基础是建筑结构设计中重要的一部分。
它起着分担和传递柱子及上部结构荷载的作用，同时确保结构的安全和稳定。
本文将介绍独立基础设计的重要性和背景信息。
独立基础是一种常用的基础形式，特别适用于柱子形式不规则、上部结构荷载较大的建筑。
独立基础的设计需要考虑土壤的性质和承载能力，结构的荷载和变形要求，以及合适的钢筋混凝土设计原则。
在设计独立基础时，需要根据实际情况选择合适的基础形式，包括基础的形状、尺寸和深度。
还需要进行合理的荷载计算，考虑结构的重量、使用荷载和风荷载等因素。
此外，还需要进行土壤的承载力计算和沉降分析，确保独立基础的稳定和安全。
独立基础设计的目标是在满足结构的要求和性能的前提下，尽量节约材料和成本，提高工程的经济效益。
设计过程中还需要遵循国家相关的建设规范和标准，确保设计结果的合理性和可靠性。
本文将详细探讨柱下钢筋混凝土独立基础的设计原理、步骤和注意事项，以帮助设计人员更好地理解和应用独立基础设计。
填写参考文献]本文档旨在解释柱下钢筋混凝土独立基础设计的基本原则和目标，包括荷载计算、地基条件评估和设计要求等。
1.荷载计算确定荷载类型: 需要考虑到直接作用在基础上的荷载类型，如垂直荷载、水平荷载、风荷载、地震荷载等。
确定荷载类型: 需要考虑到直接作用在基础上的荷载类型，如垂直荷载、水平荷载、风荷载、地震荷载等。
荷载计算: 根据建筑结构的设计荷载和基础的位置、形状、尺寸等参数，进行荷载计算以确定基础所需承载的荷载大小。
荷载计算: 根据建筑结构的设计荷载和基础的位置、形状、尺寸等参数，进行荷载计算以确定基础所需承载的荷载大小。
荷载计算: 根据建筑结构的设计荷载和基础的位置、形状、尺寸等参数，进行荷载计算以确定基础所需承载的荷载大小。
荷载计算: 根据建筑结构的设计荷载和基础的位置、形状、尺寸等参数，进行荷载计算以确定基础所需承载的荷载大小。
2.地基条件评估2.地基条件评估地质勘探和调查: 进行地质勘探和调查，了解地基的物理性质、地下水位、土壤类型等重要信息。
柱下独立基础设计
第六章、柱下独立基础设计第一节、设计资料本设计为一10层框架结构的基础，楼层建筑高度为37.35m,则柱采用C30的混凝土，基础采用C30的混凝土，做100mmC15素混凝土垫层。
抗震设防烈度为6度，抗震等级为三级，基础设计为阶梯型基础一、地基承载力特征值和基础材料（一）本工程地质情况如下：粘性土，γ=18KN/m 3，ak f =200KN/m 2。
综合考虑建筑物的用途、基础的型式、荷载大小、工程地质及水文地质条件等，持力层考虑为一般土层，ak f =200KN/m 2，基础的埋置深度取d=37.35/15=2.5m 。
基础采用C30混凝土，c f =14.3 N/mm 2 ，f t =1.43N/mm 2 钢筋采用HPB335，y f =300 N/mm 2，钢筋的混凝土保护层厚度为35mm ；垫层采用C15混凝土，厚100mm 。
（二）、确定地基承载力特征值：假设基础宽度小于3米或埋深大于0.5米，按 《建筑地基基础设计规范》（GB50007—2002）式 5.2.4修正a f =ak f +ηb γ(b －3)+ηd γm (d －0.5)=200+1.0×18×(2.5－0.5)=236KN/2m第二节、基础顶面内力组合一、标准组合（选PKPM 中的D+L 横载加活载）由PK 计算结果查得柱1柱底标准组合，分别取三组内力组合：弯矩 KN·m 轴力 KN 剪力KN （1）轴力最大N -118.64 2686.98 -39.62 max（2）弯矩最大M -185.25 2643.05 -58.94 max（3）弯矩、剪力都较大 -185.01 2671.09 -58.71 二、基本组合（1.35×标准组合）弯矩 KN·m 轴力 KN 剪力KN （1）轴力最大N -160.16 3627.42 -53.49 max（2）弯矩最大M -250.09 3568.12 -79.57 max（3）弯矩、剪力都较大 -249.76 3605.97 -79.26第三节、取第一组轴力最大max N 来确定柱1基础底面尺寸bXL ：一、 考虑偏心作用，取0A =1.2×a G Nf dγ-=1.2×2686.98/（227－18×2）=16.92m 。
【精品】柱下钢筋混凝土独立基础设计
【精品】柱下钢筋混凝土独立基础设计精品柱下钢筋混凝土独立基础设计，是指对柱式结构物（如桥梁、水坝、堤坝等）进行抗剪设计，安装结构物基础时，设计钢筋混凝土独立基础，来承载轴力、剪力和地震受力，尤其是大型结构物柱底安装基础时，独立基础可替代混凝土桩基础或桩集基础，从而减少桩基施工对环境的影响。
柱下钢筋混凝土独立基础的设计一般包括：结构设计、结构检验、混凝土工程测试、地基处理和原材料采购等，各项设计要求根据建筑物的荷载大小、规模，以及现场地质条件等因素进行全面评估，结合结构优化与节约，进行最佳设计方案确定。
1、地基处理安装结构物前，需要必要的地基处理，以确保结构安全可靠。
主要处理方案有：安装时保持柱下两侧的土体 + 埋深自耦合连接器 + 排水措施 + 受力状态简化等，以减少柱受力的影响，进而奠定该基础设计的坚实基础。
2、结构设计对于柱下钢筋混凝土独立基础，首先必须有合理的设计图，以及基础下深入地基、极限状态受力计算、混凝土浇筑面积、箍筋充填量等，并根据不同工况下计算出柱底深入地基、连接器深度、螺栓孔径及对地基做平整处理等问题，以确定柱受力状态分析。
3、结构检验在结构设计完成后，应对结构进行检验，以确定基础是否符合设计要求。
检验重点包括：设计荷载的极限状态受力计算；混凝土抗压及抗折强度符合要求；钢筋锈蚀、钢混凝土等截面尺寸符合设计要求；地基锚固及螺栓连接状态正常；其它满足工程要求等。
4、混凝土工程测试安装基础工程过程中，在混凝土浇筑之前，应进行全面检测，包括桩体振动、土体强度测试、螺栓锚固效果测试、混凝土材料质量KK检测等，并对混凝土进行抗折强度、抗压强度等工程测试，以保证基础下浇混凝土质量，减少承载轴力、剪力和地震受力等情况出现失灵的可能性。
5、原材料采购柱下钢筋混凝土独立基础设计过程中，原材料进行采购需要遵守技术要求，质量必须有保障，不仅应考虑物料价格，同时还需要考虑其质量、厂家信誉等因素，以确保承受力设计的工程质量。
柱下独立基础设计(共10张PPT)
单层排架、多层框架结构一般采用独立基础、条形基础和桩基础。 按基础受弯承载力计算板底配筋；
3. 按基础受弯承载力计算板底配筋； 力计算板底配筋； 当有垫层时，受力钢筋的保护层厚度不宜小于35mm，无垫层时不宜小于70mm。
1.确定基础底面尺寸
已知：上部结构传来的力（轴力、弯矩和剪力标准值）、地基 承载力特征值，确定基础底边长。
1）轴心受压 2）偏心受压
计算步骤：
1）按轴压计算公式初步确定基础底面面积；
2）考虑偏心影响，将初定基底面积扩大10％～40%； 3）确定基底边长比值 l / b=1.5～2.0； 4）计算基础底面边缘最大和最小压应力； 5）按地基承载力验算公式进行验算。
2.基础高度确定
根据柱与基础交接处混凝土抗冲切承载力要求确定。
Fl 0.7hpftbmh0
bm(bt bb)/2 Fl ps A
计算阶梯形基础的受冲切承载力截面位置
3.底板钢筋计算
基础类型：独立基础、柱下条形基础、十字交叉基础、伐板基础、箱形基础和桩基础 根据柱与基础交接处混凝土抗冲切承载力要求确定。 构造处理及施工图绘制 已知：上部结构传来的力（轴力、弯矩和剪力标准值）、地基承载力特征值，确定基础底边长。 （2）基础本身的安全性、耐久性。 单层排架、多层框架结构一般采用独立基础、条形基础和桩基础。 基础底板的边长大于时2. 基础选型应考虑的主要因素:（1）上部结构的结构形式、层数、荷载的大小、结构的重要性； 按基础受弯承载力计算板底配筋； 3）确定基底边长比值 l / b=1. 轴心受压基础的底面一般采用正方形； 基础下通常要做低强度混凝土（宜采用C10）垫层，其厚度宜为50～100mm。 基础工程是隐蔽工程。 当有垫层时，受力钢筋的保护层厚度不宜小于35mm，无垫层时不宜小于70mm。 对于现浇柱基础，如与柱不同时浇灌，其插筋的根数及直径应与柱内纵向受力钢筋相同。 锥形基础的边缘高度不宜小于200mm；
柱下钢筋混凝土独立基础的设计
柱下钢筋混凝土独立基础的设计设计一个柱下钢筋混凝土独立基础时，需要考虑多个因素，包括地质条件、柱子的荷载要求、基础的尺寸和深度、基础的稳定性等。
接下来，我将详细阐述柱下钢筋混凝土独立基础的设计步骤和注意事项。
首先，我们需要进行地质勘测，确定地质情况并了解土壤的承载能力。
这是设计柱下钢筋混凝土独立基础的前提条件，因为地质条件将直接影响基础的稳定性。
在确定地质条件后，我们需要计算结构荷载。
结构荷载包括垂直荷载和水平荷载，其中垂直荷载主要由柱子的重量和上部结构的荷载所组成，水平荷载主要由风荷载或地震荷载等拖曳荷载产生。
根据计算得出的荷载值，我们可以确定基础的尺寸和深度。
在计算基础尺寸时，我们需要考虑基础的承载力，以确保基础能够满足结构的要求。
基础的尺寸通常由基础底面积和土壤的承载力共同确定。
基础的底面积根据柱子的形状和尺寸来确定，而土壤的承载力可以通过地质勘测获得。
一般情况下，柱下钢筋混凝土独立基础的尺寸较大，通常会采用方形或圆形的形状，这样有利于分散载荷，提高基础的承载能力。
同时，基础的深度也需要根据土壤的稳定性来确定。
在设计基础的结构时，我们还需要考虑基础的稳定性。
基础的稳定性包括两个方面，即静力稳定和动力稳定。
静力稳定主要涉及到基础的上表面积、下表面积和侧面积之间的平衡关系；动力稳定主要涉及到土壤的容重、摩擦角和基础的震动频率等因素，需要满足相关的稳定条件。
柱下钢筋混凝土独立基础的设计还需要考虑施工的方便性和经济性。
为了简化施工流程，我们通常会将基础设计为连续基础或单元基础。
连续基础适用于多个柱子的支撑，相邻基础之间可以通过一定的连续梁提高基础的承载能力；而单元基础适用于柱子之间距离较大的情况下。
在设计柱下钢筋混凝土独立基础时，还需要按照相关的设计规范和标准进行设计。
这些规范和标准包括国家混凝土结构设计规范、地基与基础设计规范等。
通过遵循这些规范和标准，可以保证基础的设计满足结构的要求，并且具有良好的稳定性和承载能力。
柱下独立基础施工组织设计
柱下独立基础施工组织设计一、项目背景柱下独立基础是一种常用于建筑工程中的基础形式，它能够支撑起建筑物的整个重量并向地基传递，保证建筑物的稳定性和安全性。
柱下独立基础施工是建筑工程中的一项重要环节，需要合理的组织和安排才能够高效地完成施工任务。
二、施工任务1.设计方案的制定：根据建筑设计图纸和相关规范，确定柱下独立基础的尺寸、布置和施工工艺等。
2.材料的准备：根据设计要求，采购合适的混凝土、钢筋等材料，并确保其质量符合标准。
3.地基的处理：对建筑物的地基进行挖掘、坍塌处理和加固等工作，为柱下独立基础施工提供坚实的土壤基础。
4.模板的搭建：根据设计要求和施工方案，搭建合适的模板，确保柱下独立基础的形状和尺寸准确无误。
5.钢筋的布置：按照设计图纸和施工方案，将钢筋按照一定的间距和层高进行布置，确保柱下独立基础的强度和稳定性。
6.混凝土的浇筑：按照设计要求和施工方案，将预制的混凝土倒入模板中，并采取相应的措施保证其浇筑质量。
7.柱下独立基础的养护：对已经完成浇筑的柱下独立基础进行养护，保证其在初期使用中不发生开裂、变形等问题。
三、组织设计为了保证柱下独立基础施工的顺利进行，需要进行合理的组织设计。
具体措施如下：1.项目经理的任命：指定一名经验丰富的项目经理负责柱下独立基础施工的组织和管理工作，协调各个部门的合作，确保施工的顺利进行。
2.设计方案的制定：项目经理与设计部门紧密合作，制定出适合本项目的柱下独立基础施工设计方案，包括尺寸、布置、材料选择等。
3.材料的准备：项目经理与采购部门协作，及时采购所需的混凝土、钢筋等材料，并进行质量检查，确保供应充足、质量合格。
4.地基处理的组织：项目经理与土建部门紧密合作，对地基进行挖掘、坍塌处理和加固等工作的组织和管理，确保地基的质量达到设计要求。
5.模板的搭建：项目经理与木工部门协作，根据设计要求和施工方案，制定模板的搭建方案，并进行安装和调整，确保模板的牢固和准确。
柱下独立基础的设计
c 钢筋： 积≥1/10 受力钢筋
钢筋保护层 有垫层≥ 40mm，无垫层≥ 70mm
当基础受力边长b≥2.5m时，钢筋长度可减短10％交错布置
d 砼强度等级≥ C20
16
h 0
l (l ) a ae 100
现浇柱（墙）的构造要求
a 钢砼柱和剪力墙纵向受力钢筋在基础 内的锚固长度la由现行《砼结构设计规 范》（GB50010-2002)有关规定确定， 当有抗震要求时，其laE 一、二级抗震laE=1.15la ， 三级laE=1.05la，四级laE=1.0la
17
= 29.2kN ⋅ m
13Φ10
1600 800 b =300
c
I IV
II I ac=400 1200 2400
As IV
=
M IV 0.9 f yh01
11Φ12
=
0.9 ×
29.2 × 106 210 × (255
−
12)
=
636mm
2
按构造要求配13φ10, As=1021mm2>651mm2
−
h01 )b
−
(b 2
−
b1 2
−
h0 )2 ]
2400
= 239.2 ×[( 2.4 − 1.2 − 0.255)× 1.6 − (1.6 − 0.8 − 0.255)2 ]
柱下独立基础课程设计指导书 (2)精选全文
可编辑修改精选全文完整版柱下独立基础课程设计指导书地基基础设计是土木工程结构设计的重要组成部分，必须根据上部结构条件（建筑物的用途和安全等级、建筑布置、上部结构类型等）和工程地质条件（建筑场地、地基岩土和气候条件等），结合考虑其他方面的要求（工期、施工条件、造价和节约资源等），合理选择地基基础方案，因地制宜，精心设计，以确保建筑物和构筑物的安全和正常使用。
一、独立基础的设计内容与步骤（1）初步设计基础的结构型式、材料与平面布置； （2）确定基础的埋置深度d ；（3）计算地基承载力特征值ak f ，并经深度和宽度修正，确定修正后的地基承载力特征值a f ； （4）根据作用在基础顶面荷载 F 和深宽修正后的地基承载力特征值，计算基础的底面积； （5）计算基础高度并确定剖面形状；（6）若地基持力层下部存在软弱土层时，则需验算软弱下卧层的承载力；（7）地基基础设计等级为甲、乙级建筑物和部分丙级建筑物应计算地基的变形； （8）验算建筑物或构筑物的稳定性（如有必要时）； （9）基础细部结构和构造设计； （10）绘制基础施工图。
如果步骤（1）～（7）中有不满足要求的情况时，可对基础设计进行调整，如采取加大基础埋置深度d 或加大基础宽度b 等措施，直到全部满足要求为止。
二、地基基础设计基本规定1.地基基础设计等级根据地基复杂程度、建筑物规模和功能特征以及由于地基问题可能造成建筑物破坏或影响正常使用的程度，将地基基础设计分为三个设计等级，设计时应根据具体情况，按表1选用。
表1 地基基础设计等级2.地基计算的规定根据建筑物地基基础设计等级及长期荷载作用下地基变形对上部结构的影响程度，地基基础设计应符合下列规定：（1）所有建筑物的地基计算均应满足承载力计算的有关规定。
（2）设计等级为甲级、乙级的建筑物，均应按地基变形设计。
（3）表2所列范围内设计等级为丙级的建筑物可不作变形验算，如有下列情况之一时，仍应作变形验算：① 地基承载力特征值小于 l30 kPa ，且体型复杂的建筑： ② 在地基基础上及其附近有地面堆载或相邻基础荷载差异较大，可能引起地基产生过大的不均匀沉降时；③ 软弱地基上的建筑物存在偏心荷载时； ④ 相邻建筑距离过近，可能发生倾斜时；⑤ 地基内有厚度较大或厚薄不均的填土，其自重固结未完成时。
(完整版)基础工程课程设计(柱下独立基础)
基础工程课程设计(1) 柱下独立基础设计姓名：学号：班级：指导教师：设计条件：1、某框架结构建筑物设计安全等级为乙级，柱网尺寸为6.5m ×6.5m ，柱截面尺寸为400mm ×400mm 。
经过上部结构验算，作用于基础顶面的荷载效应准永久组合及标准组合分别为F=2520kN ；F k =2800kN ，M k =80kN.m(逆时针)，H k =50kN(←)，荷载效应基本组合由永久荷载控制。
2、天然土层分布①0～0.8m ，填土，γ=17kN/m 3；②0.8～2.0m ，粉质粘土，γ=18kN/m 3，I L =0.82，Es=3.3MPa ，f ak =185kPa ；③2.0～6.0m ，粉土(粘粒含量为8%)，γ=19kN/m 3， Es=5.5MPa ，f ak =300kPa ； 地下水位在地面下6.0m 处。
④6.0～10.0m ，粘土，γsat =19kN/m 3，0e =0.83，L I =0.81， Es=6.0MPa ，f ak =280kPa ； ⑤10.0～12.0m 为淤泥质粘土，饱和容重sat γ=17.4kN/m 3， f ak =146kPa ，压缩模量s E =1.5MPa 。
⑥12.0m 以下为密实粘性土，γsat =20kN/m 3，0e =0.65，L I =0.5， Es=30MPa ，f ak =430kPa 。
要求：设计该柱下基础（提示：按照讲述的基础设计步骤进行，注意需要验算地基变形！）一．选择基础类型及材料选择柱下独立基础，基础采用C20混凝土，HPB235级钢筋，预估基础高度0.95m。
二．选择持力层（确定基础埋深）选择③号土层为持力层，基础进入持力层0.5m。
基础埋深为2+0.5=2.5m。
三．确定地基承载力特征值f a’ρｃ=8%，查表2-15得,ηb=0.5,ηd=2.0。
基底以上土的加权平均重度为：γm=17×0.8+18×1.2+19×0.52.5=17.88kN/m3持力层承载力特征值为：f a’=f ak+ηd γm(d−0.5)=300+2×17.88×(2.5−0.5)=371.52kPa四．确定基础底面尺寸取柱底荷载标准值：F k=2800kN，M k=80kN.m，H k=50kN。
柱下独立基础设计
柱下独立基础设计柱下独立基础是建筑结构中一种常见的基础形式。
其特点是分别为每个柱子设置一个独立的基础，这样就能够更好地分担载荷，也有利于增强结构的稳定性和安全性。
本文将介绍柱下独立基础的设计及其相关注意事项。
一、设计前期在进行任何建筑设计之前，首先需要进行调查及测量工作。
这些调查工作旨在了解场地情况、土地性质、地基承载能力以及环境因素等信息。
了解这些信息对于确定基础的参数及尺寸非常有帮助。
二、设计原则在柱下独立基础设计中，需要考虑以下四个参数:1.柱子重量这是柱下独立基础设计的基础参数。
柱子的重量越大，所需基础面积就越大。
一般来说，建筑结构师需要确定柱子的重量，以便确定独立基础的面积。
2.土地性质不同的土地性质会影响柱下独立基础设计的面积和深度。
土壤有坚硬、松散和多孔等不同的类型。
坚硬土地需要更小的面积，而松散土地则需要更大的面积以分散载荷。
多孔土壤需要更深的独立基础以避免地基沉降。
3.建筑结构类型不同类型的建筑结构需要不同类型的基础。
设计师需要考虑建筑结构的类型来选择独立基础的形式和尺寸以确保其安全性。
4.环境因素环境因素如风、地震、温度等也会影响柱下独立基础的设计要求。
例如，一些环境因素需要增加基础的深度，以抵消可能的震动。
三、关键参数柱下独立基础的设计需要将许多因素考虑在内。
在完成调查和确定需要设计的基础类型后，需要用自己的标准以及国家建筑标准度量以下参数:1.承载能力（持续和最大）承载能力是汇集所有建筑结构的重要因素，它指的是基础能够承受的最高负载和维持稳定状态的最低负载。
设计师需要确定最大承载能力，以确保建筑结构能够安全稳定。
2.深度基础的深度对于稳定性和可靠性至关重要。
设计师需要预测每个柱子上的载荷，以确保基础能够承受这些载荷。
如果基础不够深，就会出现地基沉降的问题，导致结构不稳定。
3.面积面积与深度一样重要，在浅而宽的基础上建立建筑结构比在深而窄的基础上稳定性更高。
设计师需要预测柱子的载荷和建筑结构的总载荷，以计算基础的面积和深度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础工程课 程 设 计 报 告柱下钢筋混凝土独立基础设计计算书姓 名： 张圣 学 号： 201208130357 指导教师：李晓明 曲文婷学 院： 城市与建筑工程学院 专 业： 土木工程 完成日期：2015年1月11日一、设计资料1.工程地质条件拟建建筑场地地形起伏不大，较为平整。
场地土层分布如下：①杂填土：厚约0.5m，含部分建筑垃圾；②粉质粘土：厚1.2m，软塑，潮湿，承载力特征值f ak=135KN/m2；③粘土：厚1.8m，可塑，稍湿，承载力特征值f ak=180KN/m2；④全风化砂质泥岩：厚2.7m,承载力特征值f ak=230KN/m2；⑤强风化砂质泥岩：厚3.0m,承载力特征值f ak=310KN/m2；⑥中风化砂质泥岩：厚4.0m,承载力特征值f ak=600KN/m2。
地下水位位于地表以下2.0m，且地下水对混凝土结构无腐蚀性。
3.上部结构资料拟建建筑物为多层全现浇框架结构房屋，框架柱截面尺寸为500×500mm，室外地坪标高同自然地面，室内外高差450mm。
拟采用柱下钢筋混凝土独立基础，上部结构作用在各柱柱底的荷载效应标准组合值见表2；上部结构作用在各柱柱底的荷载效应基本组合值见表3。
4.材料：混凝土的强度等级C20~C30，钢筋采用HPB235、HRB335级。
二． 柱下独立基础设计1. 按持力层的承载力特征值计算所需的基础底面尺寸 （1） 轴心荷载作用下的基础假设取基础埋深d=2m3/41.1923.04.192.1205.018m KN m =⨯+⨯+⨯=γ (1)()()KPa d k f f m d a a 58.2265.0241.196.11805.0=-⨯⨯+=-+=γη · (2)由： (3)287.722058.2261433m =⨯- (4)取：基础底面尺寸面积为9，且l=b=3mKN Ah G G 5.400225.2920=⨯⨯==γ (5) (6)m G F M e 612.05.4001433297=+=+= (8)KPa f KPa p a k 49.2802.17.269max == ································9 KPa f KPa p a k 58.2267.203== ·····································10 m lm e 333.06612.0==··············································11 故满足条件，假设成立。
2. 基础高度的确定（1） 计算基底净反力值KPa bl F p j 207331863=⨯==··············································12 净偏心距：m F M e 207.01863/386/0===··········································13 KPa l e lb F p j 7.2923207.061331863610max =⎪⎭⎫⎝⎛⨯+⨯⨯=⎪⎭⎫ ⎝⎛+=····················14 KPa l e lb F p j 3.1213207.061331863610min =⎪⎭⎫⎝⎛⨯-⨯⨯=⎪⎭⎫ ⎝⎛-=·····················15 （2） 基础高度的确定①柱变截面假设取基础高度mm h 800=，取保护层厚度mm c 45=，mm c h h 7550=-=m b h bc 301.2755.025.020=<=⨯+=+·······································16 满足条件,选用C20混凝土，HRB335型钢筋，查得300,1100==y t f f 因偏心受压，计算时j p 取max j p该式左边：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛---⎪⎭⎫ ⎝⎛--200max 2222h b b b h a l p cc j (17)=KN 95.362755.025.0233755.025.0237.2922=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛---⨯⎪⎭⎫ ⎝⎛--⨯. 该式右边：()007.0h h b f c t hp +β (18)()()可以KN KN 95.3626.729755.0755.05.011000.17.0>=⨯+⨯⨯⨯=基础分两级，下阶m5.1b m 5.1l mm 355h mm 400h 11011====，，取，②变阶处截面m m h b 321.2355.025.12011<=⨯+=+ (19)冲切力：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛---⎪⎭⎫ ⎝⎛--2011011max 2222h b b b h l l p j=KN 19.301355.025.1233355.025.1237.2922=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛---⨯⎪⎭⎫ ⎝⎛--⨯抗冲切力：()00117.0h h b f t hp +β (20)()()可以KN KN 19.301507355.0355.05.111000.17.0>=⨯+⨯⨯⨯= 3.配筋计算()min max min 2j j cj J p p l a l p I P -++=·································20 =()3.2213.1217.292325.033.121=-⨯++()()()[]()2m a x m i n 2481c jI j c jI j I a l b p p b b p p M --+++=···················21 =()()()[]()25.0333.2217.2925.0323.2217.292481-⨯-++⨯⨯+ =462.9KN ·m2608.22707553009.0109.4629.0mm h f M I A y I S =⨯⨯⨯==··························22 ()min max 1min 2j j j J p p l l l p III P -++=······································23 =()KPa 85.2493.1217.292325.133.121=-⨯++()()()[]()21max 1min 2481l l b III p p b b III p p M j j j j III --+++=···············24 =()()()[]()25.13385.2497.2925.13285.2497.292481-⨯-++⨯⨯+ =196.8KN ·m2608.22707553009.0108.1969.0mm h f M III A y III S =⨯⨯⨯==························25 比较I A S 和III A S ，应按2270.8mm ，采用1612钢筋，@180。
