厂用电一次接线图
合集下载

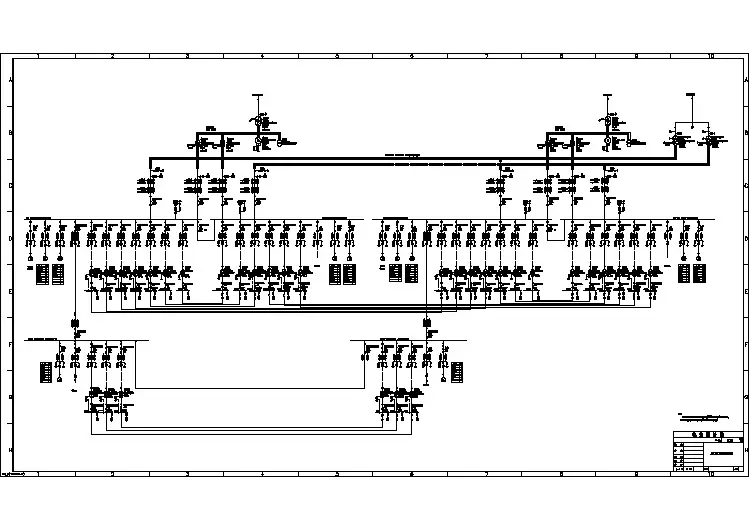

主厂房厂用电系统接线图
M锅炉1B段380V汽机1B段380V380/220V电除尘1B段6.3%%p2X2.5%/0.4kVDyn11Ud=10%#1A除尘变SC-2500/10380/220V电除尘1A段Dyn11Ud=10%6.3%%p2X2.5%/0.4kVSC-2000/10#1A汽机变380V汽机1A段锅炉1A段380V380V公用12A段6.3%%p2X2.5%/0.4kVDyn11Ud=10%SC-2000/10#12A公用变380/220V化水12A段6.3%%p2X2.5%/0.4kVDyn11Ud=8%#12A化水变SC-1600/10G说明:F-C柜真空断路器柜3X2200kVA#1励磁变500kV配电装置1100主科长期日设总工总工计设人描比图例主校设人核图 号设计阶段程工此联络开关回路正常运行时断开,仅在#12B高压起动/备用变停运时,可通过此回路由#12A高压起动/备用变起动电动给水泵.厂区6KV电源A20%%P2X2.5%/0.89kVSC-1600/106.3%%p2X2.5%/0.4kVUd=8%380V脱硫12A段Dyn11#12A脱硫变50kA1600A400A50kA400A50kAF-C柜F-C柜50kA1250A真空开关柜50kA2000A50kA1250A真空开关柜F-C柜50kA400A0日月比 例年图号版号计设图制核校设计工程核审准批阶段至500kV升压站20kV 3000A厂用分支离相母线4000A 50KA(rms,sym )/3s6KV厂用电缆母线说明说明真空开关柜1250A50kA7500KW1250A真空开关柜7500KW50kA4kA400A-F21_23Un=10/27kV#12A高压起动/备用变510%%p8X1.25%/6.3kV冷却方式:FAYN,yn0Ud=14%40MVA510%%p8X1.25%/6.3kV#12B高压起动/备用变YN,yn
电气一次主接线图课件
电气一次主接线图课 件
目录
• 电气一次主接线图基础知识 • 电气一次主接线图实例解析 • 电气一次主接线图在工程中的应用 • 电气一次主接线图常见问题与解决
方案 • 未来电气一次主接线图的发展趋势
01
电气一次主接线图基础知识
定义与作用
定义
电气一次主接线图是表示电力系统中的高压电气设备（ 如发电机、变压器、断路器、隔离开关等）及其连接方 式的一种图形表示。
根据工程实际情况，制定多个接线方案，通过技 术经济比较，选择最优方案。
施工与安装
01 安装前的准备
确保施工现场安全，准备所需的工具、材料和设 备。
02 设备安装
按照设计图纸和规范要求，安装电气设备、母线 和导体等。
03 接线与调试
完成电气设备的接线工作，并进行调试，确保设 备正常运行。
运行与维护
统的安全、稳定运行具有重要意义。
电气一次主接线图在工程中
03
的应用
设计与规划
01 确定电源和负荷位置
根据工程需求，确定发电厂、变电站的位置和容 量，以及负荷的分布和需求。
02 选择设备与导体
根据电压等级、电流大小和设备的功能，选择合 适的电气设备（如变压器、断路器、隔离开关等 ）和导体材料。
03 优化接线方案
日常巡检
定期对电气设备进行巡检 ，检查设备的运行状态和 接线情况。
预防性维护
根据设备的运行状况和维 修周期，制定预防性维护 计划并实施。
故障处理
发现设备故障或异常时， 及时进行处理，确保系统 安全稳定运行。
电气一次主接线图常见问题
04
与解决方案
图纸错误与缺陷
图纸错误 图纸缺陷
图纸中可能存在文字、符号、线条、颜色等方面的错误 ，导致无法正确理解电气设备的连接关系和功能。
目录
• 电气一次主接线图基础知识 • 电气一次主接线图实例解析 • 电气一次主接线图在工程中的应用 • 电气一次主接线图常见问题与解决
方案 • 未来电气一次主接线图的发展趋势
01
电气一次主接线图基础知识
定义与作用
定义
电气一次主接线图是表示电力系统中的高压电气设备（ 如发电机、变压器、断路器、隔离开关等）及其连接方 式的一种图形表示。
根据工程实际情况，制定多个接线方案，通过技 术经济比较，选择最优方案。
施工与安装
01 安装前的准备
确保施工现场安全，准备所需的工具、材料和设 备。
02 设备安装
按照设计图纸和规范要求，安装电气设备、母线 和导体等。
03 接线与调试
完成电气设备的接线工作，并进行调试，确保设 备正常运行。
运行与维护
统的安全、稳定运行具有重要意义。
电气一次主接线图在工程中
03
的应用
设计与规划
01 确定电源和负荷位置
根据工程需求，确定发电厂、变电站的位置和容 量，以及负荷的分布和需求。
02 选择设备与导体
根据电压等级、电流大小和设备的功能，选择合 适的电气设备（如变压器、断路器、隔离开关等 ）和导体材料。
03 优化接线方案
日常巡检
定期对电气设备进行巡检 ，检查设备的运行状态和 接线情况。
预防性维护
根据设备的运行状况和维 修周期，制定预防性维护 计划并实施。
故障处理
发现设备故障或异常时， 及时进行处理，确保系统 安全稳定运行。
电气一次主接线图常见问题
04
与解决方案
图纸错误与缺陷
图纸错误 图纸缺陷
图纸中可能存在文字、符号、线条、颜色等方面的错误 ，导致无法正确理解电气设备的连接关系和功能。
开关柜一次接线图
电气主接线图
与主接线有关的概念
电气主接线：指发电厂或变电站中的一次设备按照设计要求连接起来，
表示生产、汇集和分配电能的电路。 是电力系统的一个子系统，其作用是将电源发出的电能通过变压器 将电压升高（或降低），再通过不同的接线方式输送给用户或下级变电 所。
电气主接线图：用规定的设备文字符号和图形符号，按其实际连
通常，为了限制短路电流，简化继电保护，分 段断路器QFd处于断开状态，电源是并列运行。为 分段单母线接线
了防止因电源断开而引起的停电，在QFd上装设备用 电源自动投入装置。
电气主接线的基本接线形式单母 Nhomakorabea接线分段单母线接线
2.特点 优点：接线简单，操作方便，调度方便 分段母线及其所连接的设备检修或故障，只影响一段 母线及所连接的回路停电，可靠性稍高于单母线。 缺点：对重要负荷必须采用接在不同母线段上的两条出线同时供 电，接线复杂，可靠性受到限制 3.分段的数目 取决于电源数量和功率。段数分得越多故障时停电范围越小，但 同时所用断路器等设 备也增多，且运行也越复杂。通常2～3段为宜，为减少母线故障 的影响范围，应尽可能使一段母线上的电源功率与出线功率之和相等。 4.适用范围 这种方式适用于Ⅲ类负荷，当采用接在不同母线段上的两条出线同 时供电时，能够应用于Ⅰ、Ⅱ 类负荷。
电气主接线
双母线接线
无母线接线
单元接线
多角形接线
电气主接线的基本接线形式
单母线接线
（一）单母线接线
1.不分段单母线接线
1.断路器QF:用来接通或切断电路 隔离开关QS:检修断路器时，形成一个明显的断口 母线隔离开关:紧靠母线的隔离开关QS1、QS3 出线隔离开关:靠近线路的隔离开关QS2 接地隔离开关QE:检修出线时闭合，代替安全接地线 的作用. 此外:为防止误操作，除严格执行操作规程外，在隔 离开关和相应的断路器之间，应加装电磁闭锁或机 械闭锁。 2.运行操作时的顺序 1）送电时：先合上隔离开关QS1、QS2和QS3，然 后再闭合断路器QF 2）断电时：先跳开断路器QF然后再拉开隔离开关 QS1、QS2和QS3。
与主接线有关的概念
电气主接线：指发电厂或变电站中的一次设备按照设计要求连接起来，
表示生产、汇集和分配电能的电路。 是电力系统的一个子系统，其作用是将电源发出的电能通过变压器 将电压升高（或降低），再通过不同的接线方式输送给用户或下级变电 所。
电气主接线图：用规定的设备文字符号和图形符号，按其实际连
通常，为了限制短路电流，简化继电保护，分 段断路器QFd处于断开状态，电源是并列运行。为 分段单母线接线
了防止因电源断开而引起的停电，在QFd上装设备用 电源自动投入装置。
电气主接线的基本接线形式单母 Nhomakorabea接线分段单母线接线
2.特点 优点：接线简单，操作方便，调度方便 分段母线及其所连接的设备检修或故障，只影响一段 母线及所连接的回路停电，可靠性稍高于单母线。 缺点：对重要负荷必须采用接在不同母线段上的两条出线同时供 电，接线复杂，可靠性受到限制 3.分段的数目 取决于电源数量和功率。段数分得越多故障时停电范围越小，但 同时所用断路器等设 备也增多，且运行也越复杂。通常2～3段为宜，为减少母线故障 的影响范围，应尽可能使一段母线上的电源功率与出线功率之和相等。 4.适用范围 这种方式适用于Ⅲ类负荷，当采用接在不同母线段上的两条出线同 时供电时，能够应用于Ⅰ、Ⅱ 类负荷。
电气主接线
双母线接线
无母线接线
单元接线
多角形接线
电气主接线的基本接线形式
单母线接线
（一）单母线接线
1.不分段单母线接线
1.断路器QF:用来接通或切断电路 隔离开关QS:检修断路器时，形成一个明显的断口 母线隔离开关:紧靠母线的隔离开关QS1、QS3 出线隔离开关:靠近线路的隔离开关QS2 接地隔离开关QE:检修出线时闭合，代替安全接地线 的作用. 此外:为防止误操作，除严格执行操作规程外，在隔 离开关和相应的断路器之间，应加装电磁闭锁或机 械闭锁。 2.运行操作时的顺序 1）送电时：先合上隔离开关QS1、QS2和QS3，然 后再闭合断路器QF 2）断电时：先跳开断路器QF然后再拉开隔离开关 QS1、QS2和QS3。
工厂供配电系统的一次接线课件PPT90页
第三节 变电所变压器的选择
三、变压器台数及容量的选择
第三节 变电所变压器的选择
（一）总降压变电所主变压器台数和容量的确定 考虑因素：供电条件、负荷性质、用电容量、运行方式等。 1．变压器台数的确定： （1）满足用电负荷对供电可靠性的要求： 在有一、二级负荷的变电所中，选择两台甚至多于两台主变；
第三节 变电所变压器的选择
四．变压器的容量及过负荷能力 电力变压器的额定容量：在标准规定的环境温度下（最高温度40度，年平均温度20度）和使用年限（一般20 年）内，所能连续输出的最大视在功率 (kVA)。
第三节 变电所变压器的选择
1.变压器的实际容量计算 由于现场使用环境的平均温度与标准的温度规定有差异，使得变压器的实际容量与额定容量并不相等。 一般规定，如果变压器安装地点的年平均气温 时，则年平均气温每升高1℃，变压器的容量应相应减小1％；对应着每低1℃，变压器的容量应相应增加1％。 因此，变压器的实际容量(出力)应计入一个温度校正系数。
第三节 变电所变压器的选择
二、变压器型号的选择 1．变压器（文字符号T） 双绕组、三绕组变压器图形符号分别如图所示； 主要完成电压等级的变换。
第三节 变电所变压器的选择
2．分类 （1）按功能分：升压变压器和降压变压器； （2）按相数分：单相和三相变压器； （3）绕组导体的材料：铜绕组和铝绕组； 铜绕组电阻率小，但价格贵；铝绕组的电阻率大，但是价格便 宜； （4）冷却方式和绕组绝缘分：油浸式和干式； 其中：油浸式包括：油浸自冷式、油浸风冷式、油浸水冷式以及强迫油循环冷却式等。 干式变压器主要包括：浇注式、开启式、充气式（SF6 ）。 （5）按用途分：普通变压器和特种变压器； （6）调压方式：无载调压变压器和有载调压变压器；
三、变压器台数及容量的选择
第三节 变电所变压器的选择
（一）总降压变电所主变压器台数和容量的确定 考虑因素：供电条件、负荷性质、用电容量、运行方式等。 1．变压器台数的确定： （1）满足用电负荷对供电可靠性的要求： 在有一、二级负荷的变电所中，选择两台甚至多于两台主变；
第三节 变电所变压器的选择
四．变压器的容量及过负荷能力 电力变压器的额定容量：在标准规定的环境温度下（最高温度40度，年平均温度20度）和使用年限（一般20 年）内，所能连续输出的最大视在功率 (kVA)。
第三节 变电所变压器的选择
1.变压器的实际容量计算 由于现场使用环境的平均温度与标准的温度规定有差异，使得变压器的实际容量与额定容量并不相等。 一般规定，如果变压器安装地点的年平均气温 时，则年平均气温每升高1℃，变压器的容量应相应减小1％；对应着每低1℃，变压器的容量应相应增加1％。 因此，变压器的实际容量(出力)应计入一个温度校正系数。
第三节 变电所变压器的选择
二、变压器型号的选择 1．变压器（文字符号T） 双绕组、三绕组变压器图形符号分别如图所示； 主要完成电压等级的变换。
第三节 变电所变压器的选择
2．分类 （1）按功能分：升压变压器和降压变压器； （2）按相数分：单相和三相变压器； （3）绕组导体的材料：铜绕组和铝绕组； 铜绕组电阻率小，但价格贵；铝绕组的电阻率大，但是价格便 宜； （4）冷却方式和绕组绝缘分：油浸式和干式； 其中：油浸式包括：油浸自冷式、油浸风冷式、油浸水冷式以及强迫油循环冷却式等。 干式变压器主要包括：浇注式、开启式、充气式（SF6 ）。 （5）按用途分：普通变压器和特种变压器； （6）调压方式：无载调压变压器和有载调压变压器；

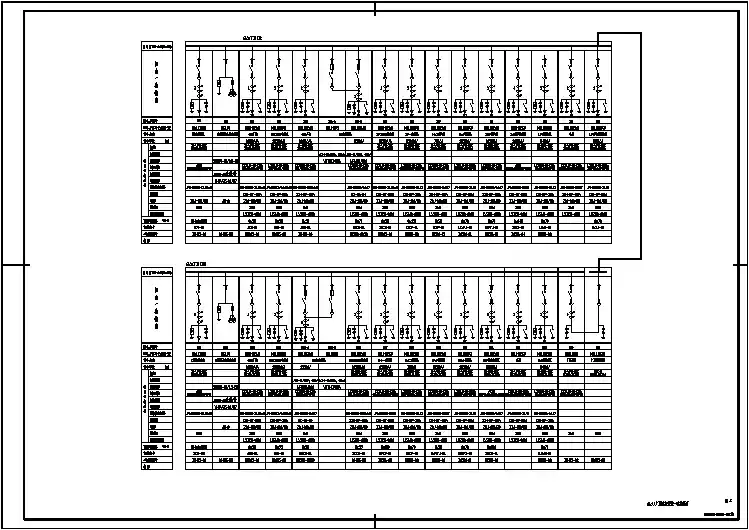

6kV 厂用配电(一次系统图)
