钢筋图集全套12本
G101全套图集目录介绍
国家建筑标准图集03G101全套是12本：
11G101全套总共是三本即11G101-1、11G101-2和11G101-3替代全套03G101
03G101全套是12本是：
一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）
七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)。
钢筋图集系列图集梁板柱钢筋平法图解
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
连梁
• 纵筋 – 顶层连梁，长度＝洞口宽+左右两边锚固 – 中间层连梁，长度＝洞口宽+左右两边锚固
• 箍筋 – 顶层连梁，纵筋长度范围内均布置箍筋 – 中间层连梁，洞口范围内布置箍筋。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
钢筋图集全套12本
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
钢筋图集全套12本
一03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构) 六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩
基承台）七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙) 九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。
《03G101-1 图集》钢筋全套知识
《03G101-1 图集》● 墙问题（14）：问：水平筋在丁字、拐角的做法，哪种符合要求？（见图1、2）■ 答墙问题（14）：两种做法，左边的符合要求。
左边的做法能够保证混凝土对钢筋比较好的“握裹”，这对于保证钢筋混凝土构件中钢筋与混凝土共同工作是非常重要的。
● 墙问题（15）：剪力墙暗梁主筋遇暗柱时的锚固计算起点？■ 答墙问题（15）：暗梁与暗柱或端柱相连接，暗梁主筋锚固起点应当从暗柱或端柱的边缘算起。
● 综合问题（4）：在“GB50010-2002”混凝土结构设计规范第126 页10.1.5 条规定板下不受力钢筋伸入支座的锚固长度不应小于5d，我个人认为是否还应该满足伸至支座的中心线位置，这也是一贯的施工做法。
■ 答综合问题（4）：请注意规范用语“不应小于”的意义。
大学教科书中是“=”概念，而工程规范和规程是“≥”的_________概念，因此，可以伸至支座中心位置。
当为非抗震设计时，正常情况下板的下部钢筋在支座部位受压；当为抗震设计时，通常板不作为耗能构件，因而不考虑地震作用的分配，仍然按非抗震设计，板的下部钢筋在支座部位亦受压；在这两种情况下，即便其伸入支座长度为5d，通常也是安全的。
执行规范规定时，应特别注意“当连续板内温度、收缩应力较大时，伸入支座的锚固长度宜适当增加”。
图1图2● 柱问题（1）：柱纵筋锚入基础的问题《03G101-1 图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
① 柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个 laE 还是更多？（甚至有人提出 1.5 倍的 laE ）② 当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。
钢筋图集
钢筋识图入门一、箍筋表示方法：⑴φ10@100/200(2)????表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)????表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)??????表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)??表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20????表示上部钢筋为3Φ22,??下部钢筋为3Φ20。
⑵ 2φ12，3Φ18????表示上部钢筋为2φ12,??下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25????表示上部钢筋为4Φ25,??下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25????表示上部钢筋为3Φ25,??下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20??????????表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）??表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2????????表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22??表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12????????表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14????????表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22????????表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18????????表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25??????????表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4??????表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

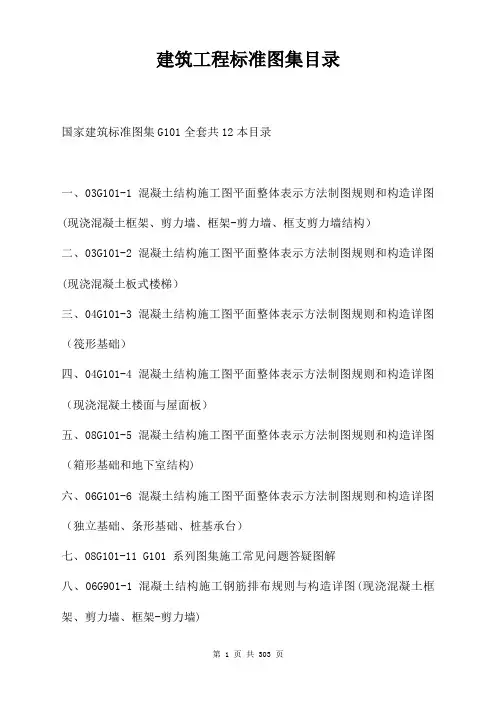

建筑工程标准图集目录
建筑工程标准图集目录
国家建筑标准图集G101全套共12本目录
一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）
七、08G101-11 G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)。
钢筋图集全套12本
钢筋图集全套12本
一03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）
七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)。
钢筋图集全套12本【可编辑范本】
钢筋图集全套12本
一0３G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架—剪力墙、框支剪力墙结构）
二、0３Ｇ101—２混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯) 三、0４G101—3混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础)
四、０４Ｇ1０１—4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板) 五、08G１０1—5混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构) 六、06Ｇ１0１－6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台)ﻪ七、08G101-1１G１０1系列图集施工常见问题答疑图解
八、06G9０1—1 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架—剪力墙)ﻪ九、09G9０1—２混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架—剪力墙、
框支剪力墙结构）ﻪ
十、０9G9０1-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、０9Ｇ901—4混凝土结构施工钢筋排布规则与构造详图（现浇砼楼面与屋面板)
十二、0９Ｇ901—5混凝土结构施工钢筋排布规则与构造详图(现浇混凝土板式楼梯)。
新老钢筋图集对照
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。
常用图集编号
常用图集编号
1、03G101旧版全套图集（7本）；
A、03G101-1 现浇混凝土框架、剪力墙、框架—剪力墙、框肢剪力墙结构
B、03G101-2 现浇混凝土板式楼梯
C、04G101-3 筏形基础
D、04G101-4 现浇混凝土楼面与屋面板
E、06G101-6 独立基础、条形基础、桩基承台
F、08g101-5 箱形基础和地下室结构
G、08G101-11 G101系列图集施工常见问题答疑图解
2、09G901混凝土结构施工钢筋排布规则与构造详图全套图集（5本）；
A、06G901-1 混凝土结构施工钢筋排布规则与构造详图
B、09G901-2 现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构
C、09G901-3 筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台
D、09G901-4 现浇砼楼面与屋面板
E、09G901-5 现浇混凝土板式楼梯
3、11G101新版全套图集（4本，含新旧版区别）；
A、11G101-1 现浇混凝土框架、剪力墙、梁、板
B、11G101-2 现浇混凝土板式楼梯
C、11G101-3 独立基础、条形基础、筏形基础及桩基承台
D、新旧版区别
说明：12本指的是03G101系列7本和09G901系列5本二项。
11G101系列是新版本。
其中：11G101-1代替03G101-1、04G101-4
11G101-2代替03101-2
11G101-3代替04G101-3、08G101-5、06G101-6
所以现在适用的应该是11G101系列3本、08G101-11、09G901系列5本，共9本。
常用的12本钢筋图集
常用的12本钢筋图集“03G101-”系列图集中的“03”指的是修编的年份，“G”代表钢筋工程的意思，后面的数字是序号编号，这里要注意的是“03G101”跟“03G101-”系列图集是有区别的，03G101是《坡屋面梁平法施工图》的图集号。
平法最初是1996年出版的《混凝土结构施工图平面整体表示方法制图规则和构造详图》，图集号为：96G101，随着逐年完善修正的结果发展到了6本基本图集。
名称及图集号如下：一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构)六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）针对施工中常见的一些问题，2008年又发行了一本《08G101-11G101 系列图集施工常见问题答疑图解》。
为配合图集的使用，后来又相继出版了“901-”系列图集，即我们大家所熟知的《混凝土结构施工钢筋排布规则与构造详图》，它是对“101-”系列图集的深化和延伸，目的是配合这些图集解决施工中的钢筋翻样计算和现场安装绑扎，从而实现设计构造与施工建造的有机结合，为施工人员进行钢筋排布和下料提供技术依据。
名称及图集号如下：一、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)二、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)三、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)四、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)五、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)其中，06G901-1、09G901-2对应的是03G101-1；09G901-3对应的是04G101-3、08G101-5、06G101-6；09G901-4对应的是04G101-4；09G901-5对应的是03G101-2。
钢筋图集
钢筋识图入门一、箍筋表示方法：⑴ φ 10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ 10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ 8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷ φ 8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距 150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3 Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为 3Φ20。
⑵ 2 φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为 3Φ18。
⑶ 4 Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为 4Φ25。
⑷ 3 Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为 5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ 20 的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（ 4Φ 12）表示 2Φ 22 为通长， 4φ12 架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为 4Φ 25，下排为 2Φ25。
⑷2 Φ22+ 2 Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4 Φ25表示只有一排主筋，4Φ25全部伸入支座内。
⑵ 6 Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋 4Φ25。
⑶ 6 Φ25 （ -2 ）/4表示有两排钢筋，上排筋为2Φ 25，不伸入支座，下排筋 4Φ25，全部伸入支座。
⑷ 2 Φ25 + 3 Φ22（-3 ）/ 5 Φ25表示有两排筋，上排筋为 5 根。
钢筋图集
钢筋识图入门一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
高等级钢筋工离不开13本图集
高等级钢筋工离不开13本图集
1、11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》
2、11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》
3、11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》
4、12G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（剪力墙边缘构件）》
5、13G101-11《G101系列图集施工常见问题答疑图解》（2013年9月第一版）
6、12G901-1《混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、梁、板）》
7、12G901-2《混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）》
8、12G901-3《混凝土结构施工钢筋排布规则与构造详图（独立基础、条形基础、筏形基础、桩基承台）》
9、11G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》
10、11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）》
混凝土框架结构房屋的基础圈梁和底层构造柱钢筋，12G614-1《砌体填充墙结构构造》体现不充分，还得看11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）》图集。
尤其是圈梁、构造柱钢筋的连接和锚固，12G614-1《砌体填充墙结构构造》图集没有讲到位。
11、11G329-3《建筑物抗震构造详图（单层工业厂房）》
12、11G902-1《G101系列图集常用构造三维节点详图》
13、12G614-1《砌体填充墙结构构造》。
101图集分类
1、03G101旧版全套图集（7本）；
A、03G101-1 现浇混凝土框架、剪力墙、框架—剪力墙、框肢剪力墙结构
B、03G101-2 现浇混凝土板式楼梯
C、04G101-3 筏形基础
D、04G101-4 现浇混凝土楼面与屋面板
E、06G101-6 独立基础、条形基础、桩基承台
F、08g101-5 箱形基础和地下室结构
G、08G101-11 G101系列图集施工常见问题答疑图解
2、09G901混凝土结构施工钢筋排布规则与构造详图全套图集（5本）；
A、06G901-1 混凝土结构施工钢筋排布规则与构造详图
B、09G901-2 现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构
C、09G901-3 筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台
D、09G901-4 现浇砼楼面与屋面板
E、09G901-5 现浇混凝土板式楼梯
3、11G101新版全套图集（4本，含新旧版区别）；
A、11G101-1 现浇混凝土框架、剪力墙、梁、板
B、11G101-2 现浇混凝土板式楼梯
C、11G101-3 独立基础、条形基础、筏形基础及桩基承台
D、新旧版区别
说明：12本指的是03G101系列7本和09G901系列5本二项。
11G101系列是新版本。
其中：11G101-1代替03G101-1、04G101-4
11G101-2代替03101-2
11G101-3代替04G101-3、08G101-5、06G101-6
所以现在适用的应该是11G101系列3本、08G101-11、09G901系列5本，共9本。
钢筋图集
钢筋识图入门一、箍筋表示方法：⑴ φ 10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ 10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ 8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷ φ 8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距 150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3 Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为 3Φ20。
⑵ 2 φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为 3Φ18。
⑶ 4 Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为 4Φ25。
⑷ 3 Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为 5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ 20 的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（ 4Φ 12）表示 2Φ 22 为通长， 4φ12 架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为 4Φ 25，下排为 2Φ25。
⑷2 Φ22+ 2 Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4 Φ25表示只有一排主筋，4Φ25全部伸入支座内。
⑵ 6 Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋 4Φ25。
⑶ 6 Φ25 （ -2 ）/4表示有两排钢筋，上排筋为2Φ 25，不伸入支座，下排筋 4Φ25，全部伸入支座。
⑷ 2 Φ25 + 3 Φ22（-3 ）/ 5 Φ25表示有两排筋，上排筋为 5 根。
12墩身钢筋构造图
