同轴电缆BNC接头做法

同轴电缆BNC接头做法

同轴电缆BNC接头做法(图)BNC接头是一种用于E1同轴电缆的连接接头。

目前同轴线缆被广泛应用于通信系统中,如PCM设备中的E1接口就是用两根BNC接头的同轴电缆来连接的,在高档的监视器、音响设备中也经常用来传送音频、视频信号。

下面广州银讯将简述一下BNC接头做法:1、剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。

(如下图)将上过锡的屏蔽网和芯线用斜口钳剪断,屏蔽网和芯线分别留长约7mm和3mm。

2、连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成,芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时注意不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替,但需注意一是不要使芯线插针变形太大,二是将芯线压紧以防止接触不良,三是掌握好电烙铁的温度,当在铬铁上加松香冒出柔顺的白烟,而又“吱吱”作响时为焊接最佳状态。

四是控制焊接时间,不要太长,这样会损坏接头和芯线。

五是焊接时间不宜过久,但要完全熔著,以免造成虚焊。

六是先移去焊锡,后移去烙铁。

七是烙点表面要光滑、有光泽。

八是焊点完全冷却前,要保持同轴线与针芯稳定,不可晃动。

(如下图)用电烙铁给BNC头上锡,一定要足够的锡以保证焊接强度。

3、装配BNC接头连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前插入,使芯线插针从前端向外伸出,最后将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体。

同轴电缆接头制作

同轴电缆接头制作

接头制作
(一)、 DDF数字配线电缆头制作方法 1 、准备工具:斜口钳、剥线钳、六角压线钳、烙铁、焊锡;
2、使用注意事项:使用带接地的烙铁并保证接地良好,或将要 制作的电缆与设备分离,防止漏电烧坏设备;
接头制作
3、制作步骤: ①、剥线:使用剥线钳将线缆绝缘外层剥去
接头制作
②、焊接芯线:依次套入电缆头尾套,压接套管,将屏蔽网(编 织 线 ) 往 后 翻 开 , 剥 开 内 绝 缘 层 , 露 出 芯 线 长 2.5mm, 将 芯 线 (内导体)插入接头,注意芯线必须插入接头的内开孔槽中,最 后上锡。
HUB相连的网线都用直通网线。 交叉网线用于网管计算机与网关网元直接相连的情况。电脑与SDH、SDH与
适配器相连等用交叉网线。
PIN #8 PIN #1
如图:两种网线都采用 RJ-45接头。
接头制作
1 、直通网线两端接头的芯线颜色对应关系如下:
首端接头 1脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
8芯5类双绞线 白(橙) 橙 白(绿) 蓝 白(蓝) 绿 白(棕) 棕
尾端接头 1脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
接头制作
2 、交叉网线的接线关系如图所示:
首端接头 1脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
8芯5类双绞线 白(橙) 橙 白(绿) 蓝 白(蓝) 绿 白(棕) 棕
尾端接头 3脚 6脚 1脚 4脚 5脚 2脚 7脚 8脚
三、接头与线缆性能及型号应用
接头与线缆性能及型号应用
(一)、同轴电缆的技术参数 1 、单元护套外径、外导体(编织线)外径、内导 体外径,这三个尺寸是与相应的同轴头配合使用的 关键参数。
2 、电气参数:特性阻抗、绝缘界电强度、衰减常 数、回波损耗等。

(完整版)电缆接头做法图解与电缆接头规范要求-电气技术

(完整版)电缆接头做法图解与电缆接头规范要求-电气技术

电缆接头做法图解与电缆接头规范要求-电气技术电缆接头做法图解电缆接头又称电缆头。

电缆线路两末端的接头称为终端头,中间的接头称为中间接头,终端头和中间接头又统称为电缆头。

电缆铺设好后,为了使其成为一个连续的线路,各段线必须连接为一个整体,这些连接点就称为电缆接头。

电缆接头是用来锁紧和固定进出线,起到防水防尘防震动的作用。

电缆头一般是在电缆敷设就位后在现场进行制作,它的要紧的作用:使线路通畅,使电缆保持密封,并保证电缆接头处的绝缘等级,使其安全可靠地运行。

若是密封不良,不仅会漏油造成油浸纸干枯,而且潮气也会侵入电缆内部,使纸绝缘性能下落。

电缆头制作的方法很多,但目前大多使用的是热缩式和冷缩式两种方法。

冷缩式电缆头与热缩式电缆头比较,具有制作简便;受人为阻碍因素小,冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用,使电缆和附件始终保持良好的结合状态等优点,但成本高。

而热缩式电缆头与冷缩式电缆头相比要紧优点只是成本低,因此,目前在10KV以上领域,广泛使用冷缩式电缆头。

低压电缆接头做法图解1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。

2、《修建施工设备图集电气》中有关接法图如下:3、电线接线要格外留心:绕线的圈数非常多于5圈,一同联络本地质监有些恳求,绝缘层是用接线帽,仍是用搪锡外包绝缘胶带。

装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。

19.1.1 装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。

工具、仪表和材料剥线钳压线钳(包括2.5mm钳口)同轴电缆,组件如图19-1所示直式BNC公接头,组件如图19-1所示图19-1 BNC接头与同轴电缆操作步骤依照同轴线材的不同,按照图示尺寸将同轴电缆剥开,露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体,如图19-2所示。

其中常用电缆保留的外导体长度"L1"、保留的绝缘长度"L2"和护套剥开长度"L3"的推举长度如表19-1所示。

75 5F头制作线缆流程

75 5F头制作线缆流程

75-5F头制作
一、外部电缆定义及图解
1、线缆定义:SYWV75-5-1同轴电缆(S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套)
2、线缆连接头使用-5英制F头公头和-5TNC 公头连接头
3
、线缆图示及说明:
聚录乙烯护套
物理发泡外层编织网内层编织网
外层铝箔外层铝箔铜芯
·
-5英制F公
4、F头公头制作
(1)工具
镊子、刀片剪刀
压线钳F头公头套件
热吹风机
(2)剥线及冷压
a、套热缩管(4mm左右)
b、用剪刀剥一圈(长度25mm左右)
c、刀片顺线划一刀,切忌用力过大导
d、用手顺刀口剥开线缆外皮
致屏蔽丝断裂
e、剥开后
f、撕去中间铝箔并用镊子拨直屏蔽丝
g、用剪刀剥留9mm左右h、用剪刀修去边角锡箔并插入F头
i、保证白色绝缘层与内层台阶大致平行j、用剪刀剪去铜芯露出2mm左右
k、用剪刀剪去多余屏蔽丝l、用压线钳对应的口冷压两次
m、套上热缩管并用热吹风热缩n、热缩后的成品示意图。

同轴电缆连接头的方法和步骤

同轴电缆连接头的方法和步骤

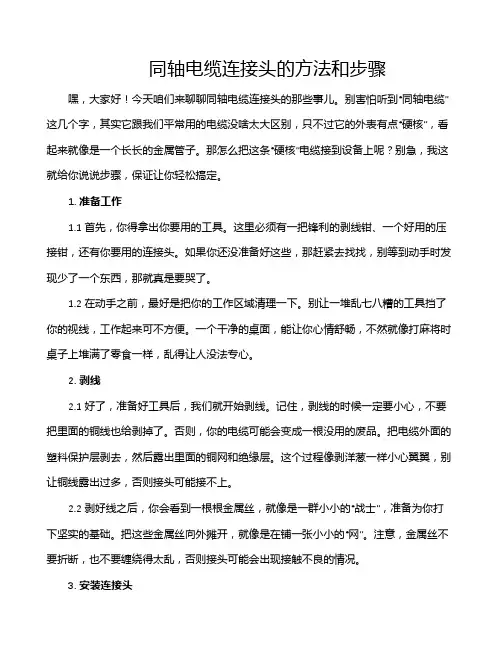

同轴电缆连接头的方法和步骤嘿,大家好!今天咱们来聊聊同轴电缆连接头的那些事儿。

别害怕听到“同轴电缆”这几个字,其实它跟我们平常用的电缆没啥太大区别,只不过它的外表有点“硬核”,看起来就像是一个长长的金属管子。

那怎么把这条“硬核”电缆接到设备上呢?别急,我这就给你说说步骤,保证让你轻松搞定。

1. 准备工作1.1 首先,你得拿出你要用的工具。

这里必须有一把锋利的剥线钳、一个好用的压接钳,还有你要用的连接头。

如果你还没准备好这些,那赶紧去找找,别等到动手时发现少了一个东西,那就真是要哭了。

1.2 在动手之前,最好是把你的工作区域清理一下。

别让一堆乱七八糟的工具挡了你的视线,工作起来可不方便。

一个干净的桌面,能让你心情舒畅,不然就像打麻将时桌子上堆满了零食一样,乱得让人没法专心。

2. 剥线2.1 好了,准备好工具后,我们就开始剥线。

记住,剥线的时候一定要小心,不要把里面的铜线也给剥掉了。

否则,你的电缆可能会变成一根没用的废品。

把电缆外面的塑料保护层剥去,然后露出里面的铜网和绝缘层。

这个过程像剥洋葱一样小心翼翼,别让铜线露出过多,否则接头可能接不上。

2.2 剥好线之后,你会看到一根根金属丝,就像是一群小小的“战士”,准备为你打下坚实的基础。

把这些金属丝向外摊开,就像是在铺一张小小的“网”。

注意,金属丝不要折断,也不要缠绕得太乱,否则接头可能会出现接触不良的情况。

3. 安装连接头3.1 接下来,我们进入了最关键的部分——安装连接头。

把你刚才处理好的电缆末端插入连接头,确保它们对接得很紧密。

你可以用手试试,如果感觉到很紧,就说明接对了。

这个过程像是给电缆穿上了“新衣服”,要让它穿得整整齐齐,才能让它看起来精神焕发。

3.2 然后,用压接钳把连接头压紧。

这个步骤就像是给电缆的“新衣服”做一个“终极修整”,确保它不会在使用过程中松脱。

压接的时候,要用点儿力气,但也别用得太猛,否则可能会把电缆弄坏。

压好之后,你可以试着拉一拉连接头,如果没松动,那就说明安装成功啦。

同轴电缆BNC接头制造图解

同轴电缆BNC接头制造图解

同轴电缆BNC接头制造图解BNC接头是一种用于E1同轴电缆的联接接头。

如今同轴线缆被广泛运用于通讯体系中,如PCM设备中的E1接口便是用两根BNC 接头的同轴电缆来联接的,在高级的监督器、音响设备中也常常用来传送音频、视频信号。

下面电工之家简述一下BNC接头做法:1、剥线同轴电缆由外向内别离为维护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色通明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线织造的金属网,表里层导线之间用乳白色通明绝缘物填充,表里层导线坚持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层维护胶皮剥去1.5cm,留神不要割伤金属屏蔽线,再将芯线外的乳白色通明绝缘层剥去0.6cm,使芯线露出。

(如下图)将上过锡的屏蔽网和芯线用斜口钳剪断,屏蔽网和芯线别离留长约7mm和3mm。

2、联接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件构成,芯线插针用于联接同轴电缆芯线;剥好线后请将芯线刺进芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。

能够运用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时留神不要将焊锡流露在芯线插针外外表,会致使芯线插针作废。

留神:假定你没有专用卡线钳可用电工钳替代,但需留神一是不要使芯线插针变形太大,二是将芯线压紧以防止触摸不良,三是把握好电烙铁的温度,当在铬铁上加松香冒出和婉的白烟,(电工之家http://)而又吱吱作响时为焊接最好状况。

四是操控焊接时刻,不要太长,这么会损坏接头和芯线。

五是焊接时刻不宜过久,但要彻底熔著,防止构成虚焊。

六是先移去焊锡,后移去烙铁。

七是烙点外表要润滑、有光泽。

八是焊点彻底冷却前,要坚持同轴线与针芯安稳,不行晃动。

(如下图)用电烙铁给BNC头上锡,必定要满意的锡以确保焊接强度。

3、设备BNC接头联接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前刺进,使芯线插针早年端向外伸出,终究将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体。

通信工程同轴电缆端头制作安装工艺

通信工程同轴电缆端头制作安装工艺

1.1.1.1SYV类同轴电缆端头的制作与安装
DDF电缆预留长度应一致,各层的开剥尺寸应与电缆头的相应部分相适合,外护层剖头处应用塑料带缠扎处理,保持其整齐美观。

芯线焊接端正、牢固、焊锡适量、焊点光滑、芯线不受力。

组装同轴电缆头时,配件齐全,位置正确,装配牢固。

屏蔽线剖头长度应一致,与同轴接线端子的外导体接触良好。

剖头处需加热缩套管时,热缩套管长度宜统一适中,热缩均匀。

插接和安装电缆头时,要保证电缆座与插头密切配合,内外导体接触良好,锁紧可靠有效,同时又不应让电缆芯线承受机械应力(即保持连接处有一适当长度的直线段)。

第2节 实验二 同轴电缆的制作

第2节  实验二  同轴电缆的制作

10.2实验二同轴电缆的制作▪10.2.1 实验内容▪自己动手制作细同轴电缆连接线。

▪10.2.2 基本知识▪ 1.同轴电缆结构、性能及其分类▪同轴电缆(Coaxial Cable)就是由绝缘体隔开的两个导体的中心在同一公共轴线上,实质是中心导体为实心金属导体,外层导体为一个圆筒状导体,导体间是同轴的圆筒状介质。

整个同轴电缆由里往外依次是中心导体、塑胶绝缘层、网状细金属丝导体及绝缘保护皮。

中心导体与网状导体的轴线相同,所以,称“同轴电缆”。

中心导体的直径为2.17mm±0.013mm,网状导体由满足传输阻抗的金属丝或薄片构成。

塑料保护膜一般采用聚氯乙烯(如PVC)或其他绝缘材料做成。

▪同轴电缆的屏蔽性能好,抗干扰能力较强,比双绞线具有更高带宽和更好的噪声抑制能力,而且传输速度高,传输的距离也更远一些。

目前,同轴电缆被广泛地应用于有线电视网和局域网中。

▪ 2.同轴电缆性能指标▪同轴电缆性能指标包括:•同轴电缆的特性阻抗:常用的基带同轴电缆的平均特性阻抗为50Ω±2Ω。

•同轴电缆的衰减值:当用10MHz的正弦波进行测量时,在500m长的电缆段上的衰减值一般小于8.5dB(即衰减率小于17dB/km)。

用5MHz的正弦波进行测量时,在500m长的电缆段上的衰减值一般小于6.0dB(即衰减率小于12dB/km)。

•同轴电缆直流回路电阻值:每米长度电缆的中心导体的电阻与屏蔽层的电阻之和小于10.2Ω(测量温度为20℃)。

▪ 3.同轴电缆的分类▪同轴电缆分基带和宽带两类。

•1)基带(Baseband)同轴电缆:一种特性阻抗为50Ω的同轴电缆,用于传送数字信号,但由于在传送过程中基带信号容易发生衰减,所以传输距离受到限制。

基带同轴电缆分细缆和粗缆两种,细缆的有效传输距离为180m,粗缆的有效传输距离为500m,通常用于计算机网络。

•2)宽带(Broadband)同轴电缆:一种特性阻抗为75Ω的同轴电缆,既可用于传输数字信号,又可用于传输模拟信号,通常用于有线电视网络系统。

同轴电缆制作工艺

同轴电缆制作工艺

有关“同轴电缆”的制作工艺
有关“同轴电缆”的制作工艺如下:
1.准备材料:同轴电缆制作需要用到外导体、绝缘材料、内导体和护套等材料。

这些材
料需要按照一定的比例和质量要求进行准备,以保证后续工艺的顺利进行。

2.导体制备:将铜线或铝线通过拉拔或挤压等工艺过程形成导体,根据要求进行绝缘处
理,常见的绝缘材料有聚乙烯。

将绝缘材料包覆在铜线上,形成绝缘层。

3.屏蔽层制作:将金属网线或编织线等材料包覆在绝缘层外部,以屏蔽电磁干扰。

制作
过程中需要注意屏蔽层的紧密性和均匀性,以保证电缆的性能。

4.外护套制作:将外护套材料包覆在屏蔽层外部,以保护电缆免受机械损伤和环境影
响。

外护套可以采用聚氯乙烯、聚乙烯等材料,制作过程中需要注意护套的紧密性和平整性。

5.检测与测试:制作完成后,需要对同轴电缆进行电气性能和机械性能的检测与测试,
以确保其符合要求。

检测与测试项目包括直径、电容、驻波比、传输损耗等。

6.包装与标识:合格的同轴电缆需要进行包装和标识,以便于存储和使用。

包装和标识
应该符合相关标准和规定,如防水、防潮、防尘等要求,标识应该清晰、易懂、不易脱落。

同轴电缆接头制作(最终版)

同轴电缆接头制作(最终版)

同轴电缆接头制作的重要性
总结词
同轴电缆接头制作的质量直接影响信号传输的质量和 稳定性,是保障通信系统正常运行的关键环节。
详细描述
同轴电缆接头制作是通信系统建设中的重要环节,其质 量直接关系到信号传输的质量和稳定性。一个优质的同 轴电缆接头能够实现低失真、低噪声的信号传输,提高 通信系统的性能和可靠性。因此,在同轴电缆接头的制 作过程中,应严格遵守制作工艺要求,选用优质的原材 料和附件,确保接头的电气性能和机械强度达到最佳状 态。同时,对于不同类型的同轴电缆接头,应采用不同 的制作工艺和材料,以确保其适用于特定的使用场景和 环境条件。
VS
详细描述
在制作同轴电缆接头时,应确保芯线完好 无损,连接器接触良好,同时应遵循制作 规范,避免引入干扰信号。如发现信号质 量差,应检查电缆和连接器状态,并重新 制作接头。
制作过程中损伤电缆
总结词
在制作同轴电缆接头过程中,如操作不当,可能会损伤电缆,影响信号传输。
详细描述
在剥离电缆外护套和内绝缘层时,应使用合适的工具,并控制力度,避免损伤芯线和绝缘层。如发现 电缆损伤,应及时修复或重新制作接头。
感谢您的观看
THANKS
详细描述
同轴电缆接头有多种类型,如BNC(Bayonet Neil-Concelman)、N(Bayonet Navy)、F(Flat)、TNC(Threaded Connector)等。每种类型的接头都有其特定 的使用场景和优缺点,选择合适的接头类型对于保证信号传输质量至关重要。在选择同 轴电缆接头时,需要考虑接口的规格、频率范围、机械性能和环境因素等多个方面。
高性能的射频同轴电缆接头制作需要使用高品质的连接器 和适配器。制作时需要将同轴电缆的外导体和内导体分别 与连接器的对应端子相连接,然后用螺丝固定。这种接头 具有良好的电气性能和稳定性,适用于高频率信号的传输 。

同轴电缆接头做法

同轴电缆接头做法

双绞线同轴电缆接头做法及电脑时路由器的安装计算机2007-09-21 10:11:31 阅读464 评论0 字号:大中小双绞线接头做法:双绞线有两种接法:EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下:T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线:两头都按T568B线序标准连接。

交叉线:一头按T568A线序连接,一头按T568B线序连接。

我们平时制作网线时,如果不按标准连接,虽然有时线路也能接通,但是线路内部各线对之间的干扰不能有效消除,从而导致信号传送出错率升高,最终影响网络整体性能。

只有按规范标准建设,才能保证网络的正常运行,也会给后期的维护工作带来便利。

同轴电缆接头做法制作同轴电缆BNC接头同轴电缆两端通过BNC接头连接T型BNC头,通过T型BNC头连接网卡,用同轴电缆组网需在同轴电缆两端制作BNC接头。

BNC接头有压接式、组装式和焊接式,制作压接式BNC接头需要专用卡线钳和电工刀。

压接式BNC接头制作步骤如下:1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。

剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。

2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成,芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时注意不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。

视频线缆接头的制作方法

视频线缆接头的制作方法

视频线缆接头的制作方法
一、BNC(同轴电缆)接头的制作
制作BNC接头(Q9接头)的常用工具是螺丝刀、电烙铁、剥线钳。

接头制作的基本步骤和方法如下:
(一)剥线
同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白
色透明绝缘层和芯线(信号线),芯线由一根或多根铜线构成,金属屏蔽网线是由金属线编织的金属网,芯线和屏蔽网之间用乳白色透明绝缘物填充。

剥线时,可用小刀将同轴电缆外层保护胶皮剥去 1-2cm,尽量不要割断金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去 0.5-1cm,使芯线裸露。

(二)芯线的连接
BNC接头一般由 BNC接头本体、芯线插针、屏蔽金属套筒三部分组成,芯线插针用于连接同轴电缆芯线。

在剥线之后,将芯线插入芯线插针尾部的小孔,使用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。

当然,也可以使用电烙铁直接焊接芯线与芯线插针,焊接时注意不要将焊锡流露在芯线插针外表面。

如果没有专用卡线钳可用电工钳代替,需要注意将芯线压紧以防止接触不良,但要用力适当以免造成芯线插针变形。

(三)装配BNC接头
连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从 BNC 接头本体尾部孔中向前插入,使芯线插针从前端向外伸出,最后将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体内。

(四)压线
保持套筒与金属屏蔽线接触良好,用卡线钳用力夹压套筒,使BNC接头本体固定在线缆上。

重复上述方法在同轴电缆另一端制作 BNC 接头即制作完成。

待BNC电缆制作完成,最好用万用电表进行检查后在使用,断路和短路均会导致信号传输故障。

同轴电缆接头的制作

同轴电缆接头的制作

把信号线外层绝缘层剥除 2 cm左右,注意不要切断金 属屏蔽丝网
把套在电缆上的稳固环移到接 头接口处,环距F头帽头应为2~ 3 mm左右用钢丝钳压紧
整理一下金属丝网与锡铂膜,并 把包在中心铜芯外的泡塑绝缘层 去除1.5 cm左右
03
让金属接头插入线材金属丝网 与铜芯泡塑绝缘层间的间隙中, 用力压到头
《广电网络工程综合实训》 课程
同轴电缆F头的制作
目 录
01
插入式F头制作
02
03
自紧式F头的制作
防水型F头的制作
1.插入式F头制作
把接头的稳固套环用 出剪 约刀 剪 去 过 长 的 铜 芯 ︐ 使 铜 芯 2MM
06 05
04
将多余屏蔽丝网和锡膜用剪刀 剪去,保证不与中心铜芯接触 短路
2.自紧式F头的制作
中间的铜芯长度不超过1厘米
套上F头.顺时针用力拧
拧到露出中间的铜芯
谢谢

同轴电缆接头制作(最终版)

同轴电缆接头制作(最终版)

接头与线缆性能及型号应用
(二)、同轴电缆传输距离
电信号在电缆中的最长传输距离与该电接口的输出口规范、输入口规范、同 轴线的 衰减有关。
传输速率
使用同轴电缆
最长传输实测值
280米
2M ( 75 欧 ) SYV-75-2-1
34/45M
140M 155M
SYV-75-2-1(且单板设 置“加均衡”) SYV-75-2-2
动手操作
二、学员动手
当场制作L9接头,并给予正确指导,做完后进行检查, 直至能较好的完成.
三、答疑
根据学员提出的问题,给予解答。
动手操作
四、思考题
1、L9接头制作完成后发现有问题,可否用工具拔出继续 用该接头重新制作?
2、当发现正在使用的线缆某端接头出现问题时,直接拔 出接头,不考虑其他因素就用电烙铁重新焊接该接头。这样 做法是否正确,它存在什么问题?

二 三 四 五 六 七
常用电缆介绍
常用接头介绍 接头与线缆性能及型号应用 接头制作 维护保养及故障处理 动手操作 思考题
一、常用电缆介绍
常用电缆介绍
(一)、 SDH常用同轴电缆的介绍
目前SDH光网络中常用同轴电缆有:SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-751-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。
2、使用注意事项:使用带接地的烙铁并保证接地良好,或将要 制作的电缆与设备分离,防止漏电烧坏设备;
接头制作3、制作步骤: ①、来自线:使用剥线钳将线缆绝缘外层剥去
接头制作
②、焊接芯线:依次套入电缆头尾套,压接套管,将屏蔽网(编 织线)往后翻开,剥开内绝缘层,露出芯线长 2.5mm,将芯线 (内导体)插入接头,注意芯线必须插入接头的内开孔槽中,最 后上锡。

同轴电缆连接头的方法和步骤

同轴电缆连接头的方法和步骤

同轴电缆连接头的方法和步骤同轴电缆连接头,这活儿得讲究!咱们得先来个“热身”,把工具准备好。

得有剥线钳、螺丝刀、胶带和绝缘胶布这些宝贝。

然后呢,就是那个神秘的连接头,得瞅准了接口,别弄错了。

就是那个“关键步骤”——插进去,得一气呵成,别拖泥带水。

插进去了,还得“润色”一下,用胶带把接口处封得严严实实的,这样信号才能“畅通无阻”。

别忘了,还得来个“小仪式”——打个结,让连接头更牢靠。

再做个“小检查”——确保没有松动,信号传输才能稳如泰山。

这活儿虽然看似简单,但细节决定成败。

你得像个细心的大厨,对待每一个环节都要一丝不苟。

毕竟,一个小小的疏忽,都可能成为信号传输的绊脚石。

所以,咱们得耐心细致,一步一个脚印地来完成这个“大工程”。

在这个过程中,咱们还得学会“变通”。

遇到困难怎么办?别慌,换个思路,说不定就能“柳暗花明又一村”。

比如,如果发现连接不牢,可以试试换个角度试试;如果觉得太紧,那就放松点,让连接头“呼吸”一下。

同轴电缆连接头这事儿,得是个细心活儿。

咱们得有耐心,也得有创意。

只有这样,才能确保信号传输的“畅通无阻”,让咱们的工作更加顺利。

记住了,这不仅仅是个技术活,更是个艺术活。

只要咱们用心去做,定能收获满满的成就感!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

同轴电缆接头制作
广西广播电视信息网络股份有限公司
传输部甘明
内容介绍
常用电缆介冒
二常用接头介冒三接头与线缆性能及型号应用
接头制作
五维护保养及故障处理
六动手操作
七思考题
\常用电缆介绍
(一)、SDH常用同轴电缆的介绍
目前SDH光网络中常用同轴电缆有:SYV-75-2-l、SFYZ-75- 2-1、SYFVZ-75- 1-1、SYV-75-2-2、SFYZ-75-2-1、SFYFZ-75-1-1等。

如图中表示同轴射频电缆Y"表示绝缘介质为聚乙烯V”表示保护套材料为聚氯乙稀,“75”表示特性阻抗为75欧姆。

“-2-1”代表线的直径大小型号。

这是比较常见的一种电缆。

(二)、电缆概念和结构
1、传输线:凡是可以传送光网络电磁能量的导线都称为传输线。

2、同轴电缆:是传输线的一种,所谓同轴是指传输线的内导体的轴线与外导体的轴线相同。

3、组成:同轴电缆是由内、外导体组成,两个导体同轴布置,传输信号完全限制在外导体内,外导体接地作为屏蔽层传输线,从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、使用频带宽。

常被用于频率较高的信号的传输。

单元护套外导体外绝缘内绝缘(编织线)
木 A 木
A
接地线
图2:某型号同轴电缆结构图
(三)、常用的电缆图事物图
分类代号一绝缘介质材料代号一护套材料代号一派生特性一特征阻抗一绝缘
介质芯现外径整数值一屏蔽层。

分类代号:S -同轴射频f SE ■射频对称电缆r ST -特种射频电缆。

绝缘介质材料:Y-聚乙烯.F-聚四氟乙烯(F46) . X-橡皮.W -稳定聚乙烯.D -聚乙烯空气.U -氟塑料空气
护套材料代号:V -聚氯乙稀.Y-聚乙烯.W -物理发泡.D -锡铜.F -
派生特性:Z ■综合/组合电缆(多芯).P-多芯再加一层屏蔽铠装;
特性阻抗:50欧姆、75欧姆、120欧姆。

绝缘介质芯线外径整数值:以臺米为单位h 2. 3. 4. 5 屏蔽层:一般屏蔽层有一层、两层.三层及四层。

、常用接头介绍
1

DDF
侧常用同轴连接器,L9 (1.6/5. 6):俗称西门子同轴头,因为西门子DDF架使用的同轴连接器而得名。

具有螺纹锁定机构射频同轴连接器、连接尺寸为M9*0・5。

L9连接器的导体接触件材料为披青铜、锡磷青铜,连接器内导体接触区域的镀金厚度不小于2.0微米。

L9是国内的叫法,国际上称作
1. 6/5. 6同轴连接器。

2、L9头常见有3种规格,主要区别是配合使用的线缆口径大小不同。

常用接头介冒
使用在的2M线上使用在・2的75Q的线使用在・2・2的新型45M线
3、适配器接口形式, SMA、TNC为螺母连接, 有快速连接断开功能。

常用为BNC接头,为卡口形式,安装方便且价格低廉。

满足高震动环境对连接器的要求。

SMB则为插拔式,具还有用于同轴线的接头还有常见的视音频莲花头等。

1='
常用接头介冒
各种BNC头图例:
/
三、接头与线缆性能及型号应用
接头与线缆性能及型号应用
(―)、同轴电缆的技术参数
1、单元护套外径、外导体(编织线)外径、内导体外径,这三个尺寸是与相应的同轴头配合使用的关键参数。

电气参数:特性阻抗、绝缘界电强度、衰减常
数、回波损耗等。

3、特性阻抗为75欧姆的同轴电缆一般用于视频或其他300MHz以下频率的数字信号传输,主要用于大长度电缆的光网络系统
接头与线缆性能及型号应用
(二)、同轴电缆传输距离
电信号在电缆中的最长传输距离与该电接口的输出口规范、输入口规范、同 传输速率 使用同轴电缆
最长传输实测值
2M (75欧) SYV-75-2-1 280米
34/45M SYV-75-2-1 (且单板设 置“加均衡”)
140米
140M SYV-75-2-2 70米 155M
SYV-75-2-2
60米
滅有关。

轴线的
接头制作
1.准备工具:斜口钳、剥线钳、六角压线钳、烙铁、焊锡;
2、使用注意事项:使用带接地的烙铁并保证接地良好,或将要制作的电缆与设备分离,防止漏电烧坏设备;
(一)、DDF数字配线电缆头制作方法
1!
接头制作
3、制作步骤:
①、剥线:使用剥线钳将线缆绝缘外层剥去
接头制作
②、焊接芯线: 依次套入电缆头尾套, 压接套管,将屏蔽网(编织线)往后翻开,剥开内绝缘层,露出芯线长2. 5mm,将芯线
(内导体)插入接头,注意芯线必须插入接头的内开孔槽中, 后上锡。

③、压线:将屏蔽网修剪齐,余约6-0mm #然后将压接套管及
屏蔽网一起推入接头尾部>用六角压线钳压紧套管,最后将芯线焊
牢。

做完线头后,用数字万用表进行
测试并检查线头是否焊接好,避免
造成虚焊,短接等问题。

二、BNC 头制作方法:
BNC 头是常见的电视设备接头,在SDH 传输系统中,常用与 网络适配器、解码器、编码器、路由交换 BNC 头主要分两种,一种是传输 编解
码安装时附配的推压式接头,另 一种是市面常见的焊接式。

(如图) 制作方法与L9头基本相同,另外注意 线缆直径大小来选用不同型号的BNC 头豎
机等设备上。

1!
(三)、以太网线头制作规范
以太网线有两种:直通网线(又称标准网线)和交叉网线(又称直连网线)。

直通网
线用于网管计算机通过集线器(HUB)与网关网元相连的情况。

凡与
HUB相连的网线都用直通网线。

交叉网线用于网管计算机与网关网元直接相连的情况。

电脑与SDH、SDH与适配器相连等用交叉网线。

PIN #8
PIN#1
如图:两种网线都釆用
RJ-45接头。

1>直通网线两端接头的芯线颜色对应关系如下:
交叉网线的接线关系如图所示:
五、维护保养及故障处理
维护保养及故障处理
一、传输线维护和使用中注意事项
1、制作完电缆接头后需要对同轴中继电缆进行测试,以判断是否有虚焊、漏焊、短路,以及中继电缆在DDF架上连接是否正确。

2、布线时尽量保证线缆少受大幅度弯曲,线缆保持有一定余地不要拉太紧避免芯线被拉断•平时不必要时尽量不要拔插接头以免造成磨损。

3、安装时的接头保证不要互相接触,造成短路。

机房保持干净清洁,控制湿度不要太高,要做好防鼠
工作。

维护保养及故障处理
二、常见故障处理方法
DDF架到适配器的线出问题会直接造成信号传输中断,常见问题是L9接头接触不良或断线。

原因为:
1、在剥线时伤到了芯线;
2、拔插方法不正确,导致接触不良;
3、焊接不合要求;
处理:重新剥线并焊接。

一.讲解示范
1、线缆与接头物理结构认识
①、摆放出本传输网中常见的线缆和接头,如同轴线,传输75 Q线缆,音视频线,网线等•接头包括DDF架L9头和编解码设备后面使用的莲花和Q9头等,以及各类会使用到的工具.
②、介绍各类线缆和接头的连接关系,使用于哪里,规格的要求•工具的配备等.
2、各种接头结构、型号、特性及应用认识
①、DDF架上几种常用的L9头的型号分类大小规格和性能;
②、编解码上使用的同轴电缆Q9接头,多种规格介绍,均使用于哪种规格同轴
电缆上,介绍性能;
③、编解码上使用的立体声音频线莲花接头,其规格和性能;
3、各种电缆结构、型号、特性及应用认识
①、DDF架2M线和45M线各种规格的说明,用实物做出对比;
②、连接编解码设备的各类同轴视频和音频线缆,用实物做出对比;
③、了解常见常用的各类电缆,说明在使用安装和维护中的注意事项.
4、制作接头
①、演示2M和45M传输线缆制作,剥线过程和注意事项,说明如何自检;
②、演示L9和BNC头制作方法,每个规格使用哪种线缆,说明注意事项;
③、演示网线RJ45头正确的制作方法;
④、制作完成后,使用仪表检查各线缆接头连接情况是否正常;
二.学员动手
当场制作L9接头,并给予正确指导,做完后进行检查, 直至能较好的完成.
三、答疑
根据学员提出的问题,给予解答。

思考题
1、L9接头制作完成后发现有问题,可否用工具拔出继续用该接头重新制作?
2、当发现正在使用的线缆某端接头出现问题时,直接拔出接头,不考虑其他因素就用电烙铁重新焊接该接头。

这样做法是否正
确,它存在什么问题?
3、下传节目中有一路信号出现无视频或无音频时,确认不是节目源问题后,应主要检查设备的哪方面?
4、2M信号线(-1型)是否可以用45M信号线(-2型)代替使用,45M信号线是否可以用2M信号线代替使用?为什么?。

相关文档
最新文档
