CVT异频全自动介质损耗测试方法及原理
自激法测量CVT电容量和介质损耗时试验电压的选择分析
测量 过程 中很 可能 造成 中间变 压器 过载 ， 可 能这 一次 并不能 造成 损毁 ， 但对 于 状态 检修 ， 在 获 取设备 状 态 的同 时 ， 又对设 备造 成 了新 的危 害 。
五 ．试验 实 例
（ ｆ ） 一个 主二 次绕 组和 辅 Nhomakorabea 二次 绕组 串联 加压 时
中 间变压 器 变 比 ： Ｋ ＝１ ８ ９ ３ ９ ／ （ １ ０ ０ ／－ ／３＋ １ ０ ０ ） ＝１ ２ ０ ． ０ ７
以 比武用 以 比武 用 的Ｔ Ｙ Ｄ ２ ２ ０ ／ ￣ ／ ３－ ０ ． ０ １ Ｗ３ 电容 式 电压 互 感器 下节 为
例进 行说 明 ， 铭牌 参 数如 下 ：
中 间变压 器 一次 侧 电流 ： Ｉ ｌ ｍａ ｘ＝ Ｉ ２ ｍａ ｘ ／ Ｋ ＝１ ． ５ ／ １ ２ ０ ． ０ ７ ＝１ ２ ． ４ ９（ ｍＡ） 中 间变 压器 一 次侧 可施 加 电压 ：
科 学论 坛
●Ｉ
行有 重 要意 义 。 二 ，Ｃ ＶＴ 结构 和原 理 ｃ Ｖ Ｔ由电容 分压 器 、 电磁 单元 （ 包括 中间变压器和 电抗器 ） 和二 次接 线端子 盒组 成。 ， 结构 有两种 ： 单 元式结 构 ， 其分压器 和 电磁 单元 分别为 一个单元 ， 中压 连 线外露 ， 这种 Ｃ Ｖ Ｔ 可 以用 正接 法分 别 测量 Ｃ Ｉ 、 ｔ ａ ｎ５ １ 、 Ｃ ２ 、 ｔ ａ ｎ５ ２ ； 整体 式结 （ ｂ ） 单独 在辅 助二 次 绕组 上加 压 时 中间变压 器 变 比 ： Ｋ＝ ｌ ８ ９ ３ ９ ／ １ ０ ０ ＝１ ８ ９ ． ３ ９ 中间变压 器 一次 侧 电流 ： Ｉ ｌ ｍａ ｘ ＝Ｉ ２ ｍａ ｘ ／ Ｋ ＝１ ． ５ ／ １ ８ ９ ． ３ ９ ＝ ７ ． ９ ２（ ｍＡ） 中 间变压 器一 次侧 可施 加 电压 ： Ｕｓ ＝ Ｉ ｌ ｍ ａ ｘ ／ （ ∞Ｃ ２ ） Ｏ ． ０ ０ ７ ９ ２ ／（ ２ ＊ ５ ５ ＊ ＊ ６ ７ ． ５ ２ ５ ＊ １ ０ — ９ ） ＝３ ３ ９ ． ４ ０ （ Ｖ）
异频介质损耗测试仪
异频介质损耗测试仪概述异频介质损耗测试仪是一种用于测试介质损耗的电子设备。
它可以通过对不同频率下的介质损耗进行测量，来获取介质在不同频率下的损耗特性。
这对于很多电子设备的设计和生产非常关键，因为介质的损耗特性对于电路的工作状态和性能表现有着重要影响。
在过去，介质损耗测试仪通常使用的是恒频测量方法，即固定频率下的介质损耗测量。
但是，在当今的电子设备中，许多电路都需要在多个频段下工作，因此需要考虑介质在不同频段下的损耗特性。
因此，异频介质损耗测试仪的应用变得越来越普遍和重要。
原理异频介质损耗测试仪的工作原理主要基于以下两个方面：1.异频测量原理在恒频介质损耗测试中，测试仪只需要固定频率下的测试，因此可以采用固定频率的信号源。
而在异频测试中，需要对不同频段下的介质损耗进行测量，因此需要一种可以发出可调频率的信号源。
大多数异频介质损耗测试仪使用的信号源采用的是频率合成技术，可以根据需要发出不同频率的信号。
用户可以根据需要调整信号的频率范围和步进值，使其适用于需要测试的不同频段。
2.平行板法平行板法是介质损耗测试中最常用的测量方法之一。
这种方法基于一个简单的思路：将两块平行排列的金属板之间加入待测介质，如果介质具有损耗特性，那么电场会在介质中产生能量损失，从而导致电场强度的下降。
通过测量不同频率下的电场强度，可以计算出相应的损耗值。
通过异频介质损耗测试仪可以实现对不同频段下的介质损耗特性的测试。
在测试过程中，信号源会向待测介质中发送不同频率的信号，这些信号会在介质中产生电场，被接收端所接收到。
通过测量接收端接收到的信号强度变化，就可以计算出介质在不同频段下的损耗值。
应用异频介质损耗测试仪应用非常广泛。
在电子工业中，它通常用于电容器、介质滤波器、射频电缆和微波开关等设备的测试和生产。
此外，它还可以用于天线、功率放大器、低噪声放大器和二极管等微波电子器件的测试和生产。
除此之外，异频介质损耗测试仪也常用于研究介质的特性和性能。
CVT现场的电容量、介损测量方法类比
CVT现场的电容量、介损测量方法类比摘要：目前超高压、特高压电线路的铺设越来越广泛，电容式电压互感器得到了越来越广泛的应用。
由于试验规程中并未给出统一的试验方法，因此造成了试验方法的差异，从而引起实验数据的不一致。
为寻求切实可行的测量方法供广大试验人员使用，笔者根据实际工作积累的经验，提出针对现场可实施的测量CVT电容量、介损的一些方法及其测量数据供同行参考。
关键词：CVT；预防性试验方法；介质损耗；电容量前言CVT是电容式电压互感器的简称，由电容分压器和中间变两部分组成，现场场试验时不仅应保持试验数据准确，最重要的是要能在误差允许内尽可能简洁的进行试验。
本文将以使用AI-6000测量彬长电厂升压站的TYD765/ √3-0.005H型CVT与青铜峡变电站的TYD110/ √3-0.015型CVT为例进行探讨。
一、常规方法检测CVT介损及电容量所存在的问题叠装式的CVT有中间电压引出端子实验方式更方便的对比，无引出无端子，在现场无法用常规的方法，分别测量主电容C1和分压电容C2电容量、介损值。
之前，现场所采用的是整体的反接线的测试的方法，但这种测试方法却有很多问题存在。
反接线缺点是被试设备的高压电极和引线，对于地杂散电容、被测试设备的电容的并联，这样会产生一定的测量情况误差，特别是被试设备的容易比较小的时候，误差则会越来越大，最主要是反接线测得数据为主电容的C1、分压电容的C2串联值，包括中间变压器。
电容C2串联值，包括了中间变压器电容量、介损值，如果其中某一个元件出现了问题，极难做出准确性的判断。
所以得到的数据真实性不足，不能极好反映出各元件绝缘的情况。
现对测试CVT介损值及电容量的自激法做一些简单的介绍。
基于常规的方法现场的测试CVT介损和电容量所存在的问题，《电力设备预防性试验规程》DL/T 596，在修订说明中，推荐使用电磁单元本身本身，作为实验电源自激法对于C1、C2开展了分别的测量，这就是自激法测试CVT介损和电容量由来。
CVT异频全自动介质损耗测试方法及原理
GD6800异频全自动介质损耗测试仪一、概述GD6800异频全自动介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。
仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。
测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。
频率可变为50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
同时适用于全部停电后用发电机供电检测的场合。
该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。
仪器主要具有如下特点：1、超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。
轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。
2、海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
3、科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据。
4、多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗。
5、CVT测试一步到位该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。
该仪器还可以测试CVT变比和电压角差。
6、不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
7、CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
8、高速采样信号仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
介质损耗测试仪的相关测量介绍
介质损耗测试仪的相关测量介绍前言介质损耗测试仪是一种用于测量材料介质在高频或微波电场中的泄漏功率的测试仪器，通过对材料介质的电学特性参数进行测量与分析，可以较为准确地判断介质的质量与性能，提高产品设计和制造的质量、稳定性及可靠性，广泛应用于军事电子、航空航天、通讯等领域。
仪器基本原理介质损耗测试仪的基本原理是利用试样内部的电场、磁场、温度等参数的变化，检测测试数据，从而判断材料介质的特性。
这是通过将高频电场引入试样，再利用检波器测量出流中的微小电流，从而得出试样中电场对应电流值，进而根据温度、磁场的变化，计算出介质的损耗因素，从而分析介质的性质。
测量过程介质损耗测试仪的测量过程可以分为如下步骤： 1. 准备样品。
样品需符合规格要求，并将样品置于测试台架中； 2. 连接测试仪。
测试仪与样品需正确连接，并对测试仪进行初始化、校准等操作； 3. 开始测试。
启动测试仪，开始进行测试并记录测试数据； 4. 测试结束。
停止测试并记录测试结果； 5. 分析测试数据。
根据测试数据分析样品的性质。
实际应用介质损耗测试仪主要应用于以下方面： 1. 材料研究。
介质损耗测试仪可用于研究不同材质、结构的介质特性，并分析其应用及改良方向，有益于提高材料的性能；2. 电子元器件生产。
掌握介质特性，可以对电子元器件中的介质材料进行质量检测与控制，减少产品退货率；3. 通讯领域。
介质损耗测试仪对通讯设备中的高频信号损耗进行测量分析，有助于提高通讯设备的传输效率。
研究与发展趋势随着现代科学技术的不断发展，介质材料在各个领域的应用越来越广泛，对其性能、质量、稳定性要求也逐步提高。
介质损耗测试仪作为一种专业仪器，其应用前景也逐渐被人们所认识和重视，其研究与发展趋势主要集中在： 1. 精确测量。
随着科学技术的不断进步，介质损耗测试仪需要更高精度的测试结果，以满足现代科学技术的发展需求； 2. 多参数测试。
随着材料研究的深入，为了更好地分析材料性能，不仅要进行单一参数测试，还要进行多参数测试； 3. 自动化测试。
介质损耗测试CVT接法(母线不接地)测量方式步骤
时基电力介质损耗测试CVT接法（母线不接地）测量方式步骤CVT（capacitor voltage transformer）全称是电容式电压互感器，是用于采集电力系统中母线电压值，CVT与传统电磁式电压互感器相比，电容式电压互感器除可防止铁芯饱和引起铁磁谐振外，还有经济和安全性的优势，随着国家电力系统安全性、可靠性的提高，部分35kv系统也在CVT互感器，110kv~220kv 使用率达到了80%~95%，那么，我们就来看看采用介质损耗测试是如何测量CVT互感器的相关参数，接线如下图：测试步骤（1）接线盒内末端对地打开，二次接线全部悬空，注意做好记录，做完测试后还原；（2）打开介质损耗测试仪总电源和内部高压允许开关。
时基电力（3）将光标移至“联接方式”按“确认”键，按“↑”或“↓”键，选为“CVT”按“退出”键。
（4）将光标移至“测量电压”选为1KV，按“退出”键；将光标移至“开始测量”，按“确认”键，开始测量等待显示结果，显示结果出来后，若需打印结果，按“确认”键。
（5）测C1，基本操作同测C2。
注意：只有在CVT测试模式下测C1、C2，在正接或反接法下会损坏CVT，应注意高压线应悬空不能接触地面，否则其对地附加介质损耗测试仪会引起误差，可用细电缆连接高压插座与CVT 试品并吊起来，另外考虑C2 或C1 与内Cn 串联分压效应，其电容量可按下式校准：其中：C为校准经验值包含了Cn 及高压线对地电容的影响其值可取110pF。
小电容试品的接线对于小电容，空气湿度较大时，其tgδ受其表面状态影响，测量值异常且不稳定，此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正接法时接地，反接法时接Cx的屏蔽层，此方法有可能改变被试设备内部的电场分布而影响δ，标准电容器和标准均采用此接法。
异频介质损耗测试仪
异频介质损耗测试仪异频介质损耗概述异频介质损耗是指在不同频率下介质对电磁波的吸收能力不同，也就是在不同频率下介质的损耗系数不同。
在射频领域中，异频介质损耗是一个非常重要的参数，对于电磁场测量、无线通信、雷达、卫星通信等都有着重要的作用。
在实际的应用中，不同的设备需要测试不同频率下的异频介质损耗，因此需要使用到异频介质损耗测试仪。
异频介质损耗测试仪是一种可以测试不同频率下介质对电磁波的吸收能力的测试设备。
在进行测试的时候，通过测量信号源与被测介质之间的反射损耗，从而计算出测试样品在不同频率下的损耗系数。
异频介质损耗测试仪的原理异频介质损耗测试需要使用到网络分析仪和隔离舱等测试设备。
具体的测试步骤如下：1.根据测试频率范围选择信号源，并将信号源与网络分析仪连接。
2.将被测样品放入隔离舱中，并将隔离舱与网络分析仪连接。
3.在低频情况下（例如100Hz），让网络分析仪自动调整至最优，进行一次全频段扫描，记录下数据。
4.在高频情况下（例如10GHz），同样进行全频段扫描，记录下数据。
5.根据不同频率下的反射损耗数据，计算出样品的损耗系数。
6.将计算出的损耗系数绘制成图表，以便后续分析和应用。
异频介质损耗测试仪的应用异频介质损耗测试仪广泛应用于电磁兼容性测试、射频领域中的设备测量、通信系统优化等方面。
在实际应用中，异频介质损耗测试仪可以用来测试材料的介电性能、测试天线的信号传输特性、测试各种电子元器件在不同频率下的吸收能力等。
异频介质损耗测试仪的优势异频介质损耗测试仪的优势在于可以测试不同频率下的介质损耗系数，从而提高测试的准确性。
同时，异频介质损耗测试仪还可以快速、准确地测量出样品的损耗系数，从而提高测试效率。
此外，异频介质损耗测试仪还具有灵活性高、适应性强、测试精度高等优势。
总结异频介质损耗测试仪是一种可以测试不同频率下介质对电磁波的吸收能力的测试设备。
在实际的应用中，异频介质损耗测试仪广泛应用于电磁兼容性测试、射频领域中设备测量、通信系统优化等方面。
cvt中间变压器绕组的介损
cvt中间变压器绕组的介损题：中间变压器绕组的介损【引言】作为电力系统的重要组成部分，变压器的性能直接影响着电能的传输和分配。
而变压器绕组的介损是影响变压器性能的重要因素之一。
本文将从介损的基本概念、产生原因、测量方法、降低措施等方面，一步一步深入回答中间变压器绕组的介损问题。
【正文】一、介损的基本概念中间变压器绕组的介损，又称为电介质损耗，是指电能在电介质中被转化为热能的现象。
介损是由变压器绕组中的绝缘材料引起的，主要表现为绕组中产生的热量。
介损的产生会导致绕组温升，进而影响变压器的工作效率和寿命。
二、介损的产生原因中间变压器绕组的介损主要由以下几个因素引起：1. 绕组电流：当变压器绕组通过电流时，由于电流产生的磁场作用，绕组中的绝缘材料会发生磁滞和涡流现象，从而引发介质的损耗。
2. 绕组材料：绕组中采用的绝缘材料的损耗特性对介损有着直接影响。
绕组绝缘材料的选择、结构和制造工艺都会影响介损的发生程度。
3. 绕组设计：绕组的结构设计会对介损产生影响。
绕组的形状、层数、导线间距等都会对绕组的介损产生影响。
三、介损的测量方法测量中间变压器绕组的介损通常采用功率损耗法。
具体步骤如下：1. 将待测绕组与标准电阻器相连，形成电流回路。
2. 通过控制电流大小，测量绕组耗电功率。
3. 测量仪器会自动统计并计算出介损的大小。
四、介损的降低措施为了降低中间变压器绕组的介损，可以从以下几个方面入手：1. 绕组材料的选择：选择低损耗的绝缘材料，如低介电损耗的繁体树脂、电纸等。
2. 绕组设计的优化：通过改变绕组的结构设计，如增加导线间的距离、改变层数等，来减少介损损耗。
3. 绕组制造工艺的改进：优化制造工艺，减少绕组材料的损耗。
4. 变压器的运行管理：定期对变压器进行维护检修，保证变压器的正常运行状况，减少介损的发生。
【结论】中间变压器绕组的介损是变压器性能不可忽视的因素之一。
了解介损的基本概念、产生原因、测量方法和降低措施，对于保证变压器的正常运行和延长使用寿命具有重要意义。
自激法cvt介损原理
自激法cvt介损原理自激法介电损耗测量原理自激法介电损耗测量是一种利用被测介电材料的电容和电阻特性来测量其介电损耗的一种方法。
该方法基于以下原理：1. 正弦电压激励待测介电材料放置在正弦电压源的电场中。
正弦电压会引起介电材料中电荷的周期性位移，从而产生交变电场。
2. 电容和电阻交变电场在介电材料中产生电容效应和电阻效应。
电容效应表示材料储存电荷的能力，而电阻效应表示材料阻碍电流通过的能力。
3. 损耗角电容和电阻共同决定了介电材料的损耗角。
损耗角定义为相电压和相电流之间的相差。
4. 损耗因数介电损耗因数 (D) 是损耗角的余切。
损耗因数表示介电材料中能量损耗的程度。
能量损耗是由于电阻效应引起的。
5. 测量过程自激法介电损耗测量通过测量电容器两端的电压和电流来进行。
电容器由被测介电材料制成。
电压和电流波形通过示波器或数据采集系统进行分析。
6. 计算损耗因数损耗因数可以通过以下公式计算：```D = tan(δ) = I / (ωCV)```其中：D 是损耗因数δ 是损耗角I 是电流ω 是角频率C 是电容V 是电压自激法介电损耗测量的应用自激法介电损耗测量广泛用于各种应用中，包括：材料表征：测量不同材料的介电损耗，以表征它们的电气特性。
质量控制：监测生产过程中介电材料的质量和一致性。
故障诊断：检测电气设备中的介电故障，例如绝缘劣化。
研究与开发：开发新材料和改进现有介电材料的性能。
自激法介电损耗测量的优点非破坏性测试技术快速且易于实施可以测量广泛的频率范围高精度和灵敏度。
SX-9000全自动介质损耗测试仪使用说明书.doc
SX-9000全自动介质损耗测试仪使用说明书SX-9000(CVT)全自动介质损耗测试仪使用说明书目录1概述 (2)2技术指标 (2)3内部结构与工作原理 (3)4使用和操作 (5)5注意事项 (9)6仪器成套性 (9)7保管及免费修理期限 (9)8附录1、2、3…………………………………..……...（10-12）1.概述SX-9000（CVT）型全自动介质损耗测试仪是在我公司生产智能化介质损耗测量仪和变频（异频）抗干扰介质损耗测试仪之后，研制成功第五代一种新型的测量仪，随着城乡电网改造的不断深入，更高电站越来越多，倒相法、移相法，已不能满足现场测试需求，异频测量（变频），把50HZ变成其它频率，可以排除干扰。
但由于电子技术的限制，其变频后的频率一般离50HZ有一定距离，其50Hz条件下的电容值cx及tgδ 值是换算模拟出来的，与真实工频测试有一定的距离，尤其对少数被试品，测出数据就有明显误差，经过综合比较，现研制一种新型介质损耗测量仪，其原理不改变频率，能得到50HZ条件下电容值cx及tgδ值，提高测量可靠性和准确性，完全抑制电场干扰，满足电场下的使用要求，SX-9000（CVT）型全自动介质损耗测试仪体积最小，重量最轻，便于携带。
有灵活的扩展性，通过接口与计算机连接，使用强大的软件附件，对仪器升级，人性化设计，全自动操作本仪器适合500kv及以下电站有干扰现场的试验。
本仪器通过国家电力研究所及行业专家的鉴定，并获得国家高电压计量站的校准证书。
●具有多种测量方式，可选择正/反接线、内/外标准电容器、CVT和内/外试验电压进行测量。
正接线可测量高压介损。
●测量电容式电压互感器（CVT）时，无需其它外接设备。
●内置SF6标准电容器，tgδ<0.005%,受空气湿度影响小。
●抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kv极其以下电站的强干扰现场试验。
●高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
培训课件高压试验异频抗干扰介质损耗测试仪测试方法及原理.docx
高压试验异频抗干扰介质损耗测试仪测试方法及原理按被测试品是否接地分两种测量方式，即正接线测量方式和反接线测量方式。
两种测量方式的原理如图一所示：图一在高压电源的10kV侧，高压分两路，一路给机内标准电容C N，此电容介损非常小，可以认为介损为零，即为纯容性电流，此电流I CN可做为容性电流基准。
在Cx试品一侧，试品电流Icx通过采样电阻R采入机内，此Icx可分解成水平分量和垂直分量见图二所示，通过计算水平分量与垂直分量的比值即可得到tgδ值。
在图一〔a〕中Cx为非接地试品，试品电流Icx从试品末端进入采样电阻R，得到全电流值，在图一〔b〕中Cx为接地试品，机内Cx端直接接地，电流Icx图二常见设备的接线方法1．仪器引出端子说明：HV ——仪器的测量引线高压端〔带危险电压〕。
CX ——正接线时试品电流输入端。
——仪器的接地端，使用时与大地可靠相接2.参考接线2.1正接线、内标准电容、内高压〔常规正接线〕：2.2反接线、内标准电容、内高压〔常规反接线〕2.3正接线、外标准电容、内高压：2.4反接线、外标准电容、内高压：2.5正接线、内标准电容、外高压：2.6反接线、内标准电容、外高压：2.7正接线、外标准电容、外高压〔高电压介损〕：2.8反接线、外标准电容、外高压：2.9 CVT自激法测量：CVT自激法可按下列图接线。
如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。
CVT自激法测量中，仪器先测量C1，然后自动倒线测量C2，并自动校准分压影响。
应注意，高压线应悬空不能接触地面，否那么其对地附加介损会引起误差，可用细电缆连接高压插座与CVT 试品并吊起。
强烈建议使用高压插座使用的高压线用黑色Cx线。
3.附加功能3.1光标在电压：10kV上面时候，按“确认〞键在仪器屏幕的左下角会出现图标，代表测试完毕自动打印。
如果再按确认键，图标消失，代表测试完毕必须手动才能打印。
电容式电压互感器(CVT)介质损耗测量探讨
电容式电压互感器（CVT）介质损耗测量探讨摘要：电容式电压互感器（CVT）在高电压等级中应用越来越广泛，对其电容量和tgδ的准确测量是我们准确分析判断其绝缘状况的关键。
本文以纳雍发电二厂500kVTYD2500/√3—0.005H型CVT为列，比较了几种仪器不同方法测量电容量和tgδ的优劣。
关键词：电容式电压互感器（CVT），介质损耗，测量与常规的电磁式电压互感器相比,电容式电压互感器（以下简称CVT）具有简单、性能优越、无串联铁磁谐振问题等优势,在高电压等级中运用广泛。
电容量和介质损耗角正切值tgδ测量是CVT预防性试验的主要项目,对电容量和tgδ的准确测定是发现CVT绝缘缺陷的重要手段。
纳雍发电总厂二厂500kV电压互感器为桂林电容器总厂生产的TYD2500/√3—0.005H型CVT，其中电容分压器C1部分由3节电容C11、C12、C13组成，现场实际中集成在CVT二次接线底座内。
纳雍发电总厂2010年以前均采用金迪D2618E型介质损耗测试仪，其常规的测量方法只能测出电容分压器总的电容量和总的tgδ值，不利于我们对CVT绝缘状况的分析把握。
2014年采用上海思创HV9001全自动抗干扰介损测试仪，在工频高压下运用正接线、反接线、CVT自激法可分别测量电容分压器C1：C11、C12、C13及中压电容器C2各自电容量和tgδ值，使我们能更好的分析判断CVT的绝缘状况，但由于现场测量时外界电网强工频电场的干扰，介质损耗测量重复性、稳定性较差。
2017年引进济南泛华电子AI-6000E型介质损耗测量仪，在变频高压下运用正接线、反接线、CVT自激法可分别测量电容分压器C1：C11、C12、C13及中压电容器C2各自电容量和tgδ值，由于采用变频测量技术，能有效过滤50Hz异频干扰信号，从而能更准确地测量出CVT的各部分电容量和tgδ值，便于我们对CVT绝缘状况的分析把握，避免事故发生。
由于在现场实际工作中母线拆除困难，且连接螺栓的频繁拆接，有可能会产生接触不良导致发热的情况，带来安全隐患，因此实际试验时我们一般将母线通过接地刀闸接地，采用反接线的测量方式测量。
CVT异频全自动介质损耗测试方法及原理
CVT异频全自动介质损耗测试方法及原理CVT（Continuously Variable Transmission）是一种异步为主的变速器技术，它通过连续改变传动比来实现车辆驱动力与发动机转速之间的匹配。
CVT的性能评价中，介质损耗是其中一个重要指标。
介质损耗测试方法和原理如下：1.测试方法：在CVT的普通工作条件下，使用介质损耗测试台进行测试。
测试台主要包括动力装置、转矩传感器、转速传感器、温度传感器和介质泵等。
在测试过程中，需保证CVT处于稳定工作状态。
通过测量介质泵的输入功率和输出功率，可以计算出介质损耗。
同时，还可测量介质的温度和粘度等参数。
2.测试原理：CVT的介质损耗主要包括两部分：摩擦损耗和转子损耗。
摩擦损耗是由于金属部件之间的摩擦产生的，而转子损耗是由于介质沿着CVT内部构件的表面流动而产生的。
摩擦损耗的计算是通过测量介质泵的输入功率和输出功率来实现的。
输入功率可通过测量输入轴的转矩和转速来计算，而输出功率可通过测量输出轴的转矩和转速来计算。
两者之差即为摩擦损耗。
转子损耗的计算是通过测量介质的温度和粘度来实现的。
介质在CVT 内部流动时会受到摩擦力的作用，从而产生热量。
介质的温度升高和粘度变化是转子损耗的表现。
可以通过测量进出口温度差和流量来计算转子损耗。
3.优化措施：为降低CVT的介质损耗，可以采取以下措施：-优化设计：通过减小金属表面粗糙度和增加润滑油膜厚度，减小金属部件之间的摩擦。
-使用低摩擦材料：选择表面光洁度好、抗磨损性能好的材料，如钢/钢、钢/铜等。
-应用流体力学理论：通过优化CVT的流道结构、增加流动区域和减小流动的阻力，降低介质的转子损耗。
总之，CVT的介质损耗测试方法主要通过测量介质泵的输入功率和输出功率来实现。
而介质损耗的计算则涉及摩擦损耗和转子损耗的测量。
为降低CVT的介质损耗，可以通过优化设计、使用低摩擦材料和应用流体力学理论等措施来实现。
这些措施将有助于提高CVT的能效和可靠性，减少能源消耗和环境污染。
cvt测量方法
电容式电压互感器现场介损测量方法分析摘要：文章介绍了电容式电压互感器现场介损测量的各种方法，并对不同方法产生的误差进行了分析，理论分析和试验室试验表明，自激法测量结果真实可信，是理想的测量方法。
关键词：电容式电压互感器；自激法；介损测量；误差分析电容式电压互感器（简称CVT）由电容分压器和电磁单元组成，从结构上讲，分为分装式和叠装式两种。
前者的电容分压器和电磁单元由外部连线连接在一起；后者的电容分压器和电磁单元内部已通过分压器的抽压端子与电磁单元的高压端连接在一起。
对于分装式CVT的介损测量，现场和工厂都是采用常规法进行；对于叠装式CVT，又有中间抽压端子和无中间抽压端子之分，有中间抽压端子的CVT在现场和工厂一样也可以采用常规法进行测量，无中间抽压端子的CVT在现场无法采用工厂的常规测量方法，而用户现场测量方法又不统一，有的方法测出的数据不能真实地反映CVT的绝缘状况，有的方法是错误的，甚至有的厂家向用户推荐的方法也是错误的。
为此，本文着重对叠装式无中间抽压端子的CVT现场介损测量方法进行分析，以期对现场试验人员选择正确的测量方法有所帮助。
1CVT的电气原理CVT的电气原理如图1所示。
电容分压器由高压电容器C1和中压电容器C2组成，其中对于110 kV CVT C1由一节耦合电容器、220 kV CVT C1由二节耦合电容器、500 kV CVT C1一般由三、四节耦合电容器组成；电磁单元位于油箱内，由中间变压器、谐振电抗器、阻尼器和避雷器组成，二次绕组端子、电容分压器低压端、接地端及保护间隙等位于端子箱内。
输电线路的高压电通过电容分压器抽头（通常为10～20 kV）输入电磁单元，经过中压变压器降为低压供计量和继电保护之用。
电磁单元中的电抗器用来补偿电容分压器的容性阻抗，使二次电压随负载变化减小。
阻尼器用来阻尼铁磁谐振。
利用二端网络定理可以将原理图(图1)简化为等值电路图(图2)。
若XL =XC,则等值回路中内阻抗只剩电阻R，使输出电压随负载的变化大为减小，这是CVT 内部接线上的一个显著特点。
CVT介质缺陷的低压测试技术
电力电子• Power Electronics242 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】CVT 缺陷 低压激励 谐振电容式电压互感器（CVT ）主要用在35kV 及以上电力线路中，担任一次高压测量的作用。
CVT 通常有2-3个绕组，分别为计量、保护、测量绕组。
CVT 状态异常可能导致变电站计量和保护系统数据异常，如发生保护误动作，或保护系统动作失效等。
作为重要的电力设备，CVT 的品质管理和运维不容小视，但目前测试技术手段有限。
离线法主要是耐受电压和介质损耗测试。
因耐受电压有较强的破坏性，只对绝缘强度合格与否的判别，无法识别绝缘缺陷；介质损失是一种测量损耗角的方式，有一定的缺陷或介质参数变化的测试能力，但实际应用中，介质损失测试受环境影响大，且其试验电流较小，对内部发生的缺陷诊断不够灵敏，即使被试品存在缺陷，单纯依赖介质损耗参数很难作出检测结论。
1 CVT检测技术现状针对容性高压设备缺陷灵敏度提升的检测方法有：局部放电试验或局部放电在线测量法、红外测温法、阻抗频响法等，其中局放试验法需施加额定工作电压，有破坏性；红外测温法和在线局放测试需在线测试，对新购设备或试验大厅的实验样品的检测则需搭建工频运CVT 介质缺陷的低压测试技术文/李胜 詹红生 田军明 方堃行环境；阻抗频响法是一种离线测试法，可用于试验大厅和现场设备的离线检测，该技术在电缆、电容器等领域被证实有较高的灵敏度和缺陷侦测能力，本文重点对该技术进行分析，探讨该技术应用在CVT 测试方面的技术特点。
2 阻抗频响法原理及特点阻抗频响法是一种低压非破坏性的宽频阻抗测试方法，对被试品内部有较强的分布参结构的环境非常实用。
根据被试品绝缘强度的不同，阻抗频响法的测试量程调整较大，重点体现在低频段的调整，如电压等级高的设备，低频段响应电流小，误差偏大，由此通常阻抗频响法用于评估绝缘阻抗值，频率范围起点较高，在数千赫兹到数百千赫兹之间。
CVT介质损耗试验
CVT介损现场测试方法浅谈摘要：介绍了CVT的基本原理，分析计算了自激法测量CVT介损和电容量时应注意的问题和δ点电位情况，并和实测结果进行比较，为现场试验提供参考。
关键词：CVT；中间变；补偿电抗器；自激法1．CVT基本工作原理电容式电压互感器主要是由电容分压器、中压变压器、补偿电抗器、阻尼器等部分组成，后三部分总称为电磁单元，对其工作原理简介如下。
图1 CVT结构原理图1.1基本结构结构及部件原理见图1。
由电容分压器和电磁单元部分组成。
C1与C2串联构成分压器，C2上的电压在(10～20)kV，通常称为中间电压。
电磁单元部分由补偿电抗器L、中间变压器T、补偿电抗保护器F和阻尼和100 V，且它的短路阻抗起电感器R构成。
T将中间电压降为作用，同补偿电抗一起构成对电容电流完全补偿的电感支路。
F 是L 上电压的保护器，通常将电压限制在3～5kV ，从结构上分带间隙的电阻器和氧化锌避雷器两种。
R 用于阻尼CVT 铁磁谐振，从结构上分为谐振型和速饱和型。
1.2铁磁谐振与阻尼装置图2 CVT 等值电路由图2的等值回路可见，电容式电压互感器的等值电路中含有电容和非线性电感，当二次侧空载时，中间变压器的励磁阻抗与等值电容C=C1+C2相串联，其自然振荡频率0f =（m L 为中间变压器激磁电感），0f 一般为额定频率N f 的十几分之一或更低。
当互感器一次侧突然合闸或二次侧受到冲击时，暂态过程产生的过电压会使中间变压器1I c ∙I c ∙Z铁芯出现磁饱和，励磁电感L急剧下降，从而使此时回路的自然谐振频m率f上升，0f可达到额定频率N f的1/2, 1/3, I/5等，最常见的是I/3次谐0波谐振。
由于回路中本身电阻很小，不外加阻尼或阻尼参数不当，分数次铁磁谐振就会持续下去。
这种谐振过电压的幅值可达到额定电压的2～3倍，长期过流可造成中间变压器和电抗器绕组过热和绝缘损坏。
因此电容式电压互感器制造时必须设置阻尼器，在短时间内大量消耗谐振能量，以抑制其自身铁磁谐振。
cvt测量介损
电容分压器的电容及介损测量>摘要：对整体状态下CVT的电容分压器电容及介损的测量方法进行了探索和验证，对产生误差的原因进行了分析，并对试验电压的选择和监测作了较详细的说明。
关键词：CVT；电容分压器；直接法；自激法1概述目前的电容式电压互感器（CVT）绝大多数为叠装式结构。
由于现场试验时叠装式CVT的电容分压器和电磁单元不能分开，给电容分压器的电容及介损测量造成了一定的困难，现场测量时的问题较多。
为了现场测试方便，有些型号的CVT已将中压端子引出供试验用，但并不能完全解决现场测量问题。
我们通过大量的试验对整体状态下CVT的电容分压器电容及介损的测量方法和存在的问题进行了探索和分析。
2分体测量法分体测量法仅适用于制造厂在CVT叠装前对电容分压器的电容及介损进行测量。
根据JB／T8169－1999《耦合电容器及电容分压器》的要求，电容分压器的电容及介质损耗测量应在0．9～1．1Un电压下进行。
由于分体测量法不受电磁单元的影响且测试电压较高，因此具有较高的测试精度，能正确地反映电容分压器的绝缘状态，其结果是判别电容分压器的电容及介损是否合格的依据。
3整体状态下的直接法测量对于中压端子已引出的CVT，可采用直接法测量。
即在引出的中压端子A′施加试验电压测量C1或C2，在高电压端子A施加试验电压测量C（电容C1与C2串联后总电容，下同）。
3．1 直接法测C1直接法测C1的接线如图1所示。
3．1．1电磁单元对直接法测C1的影响C1与电磁单元仅在A′端相连，其它部位均远离电磁单元，而试验电源施加于A′端子，电桥的Cx 端与C1的A端相连，流经电磁单元的电流不能进入西林电桥的桥臂，无论电磁单元的出线端子如何接线，对测量结果均无大的影响.TYD110/母线型CVT的实测数据见表1。
3．1．2 试验电压的选择电容分压器的低电压端子N的耐压水平为4kV，电磁单元的XL端子的耐压水平为3kV。
若N端子和XL端子均不与接地端子连接，则试验电压不宜大于2．5kV；若N端子悬空而XL端子与接地端子连接，则试验电压不宜大于3kV；若N端子和X L 端子均与接地端子连接，则试验电压可加至额定中间电压，但由于C2的电容较大，要求试验电源有较大的容量。
基于自激原理的非接触cvt介质损耗测量方法
基于自激原理的非接触cvt介质损
耗测量方法
“基于自激原理的非接触cvt介质损耗测量方法”是一种基于可变变压器（CVT）的非接触介质损耗测量方法。
这种方法通过利用CVT的自激原理来实现无接触的介质损耗测量，从而可以减少传统的接触式测量方法所需的大量繁琐的操作。
通常情况下，当使用CVT测量介质损耗时，需要先将CVT的相应部件接到介质的两端，然后在CVT的一端施加一定的电压，同时在另一端测量电流和电压，并根据以上测量结果来计算介质的损耗。
但是，这种方法较为复杂，需要大量的耗时，并且有可能因为接触不良而导致测量精度下降。
基于自激原理的非接触cvt介质损耗测量方法可以解决上述问题。
这种测量方法利用CVT的一个特性，即当它受到外部电压时，它可以产生一个新的电压，称为自激电压。
因此，该方法利用CVT的自激电压，将它的一端接到介质的一端，另一端接到另一端，并用一个电流表测量介质中的电流，根据测量结果可以准确地计算出介质的损耗。
此外，该方法还可以用于测量介质中其他物理参数，如阻抗、驻波比等，只需在CVT的一端施加不同的电压，在另一端用电流表测量电流，即可得到相应的物理参数。
总之，基于自激原理的非接触cvt介质损耗测量方法是一种高效简便的非接触介质损耗测量方法，它可以减少传统的接触式测量方法所需的大量繁琐的操作，并且可以用于测量介质中其他物理参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GD6800异频全自动介质损耗测试仪一、概述GD6800异频全自动介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。
仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。
测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。
频率可变为50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
同时适用于全部停电后用发电机供电检测的场合。
该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。
仪器主要具有如下特点：1、超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。
轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。
2、海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
3、科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据。
4、多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗。

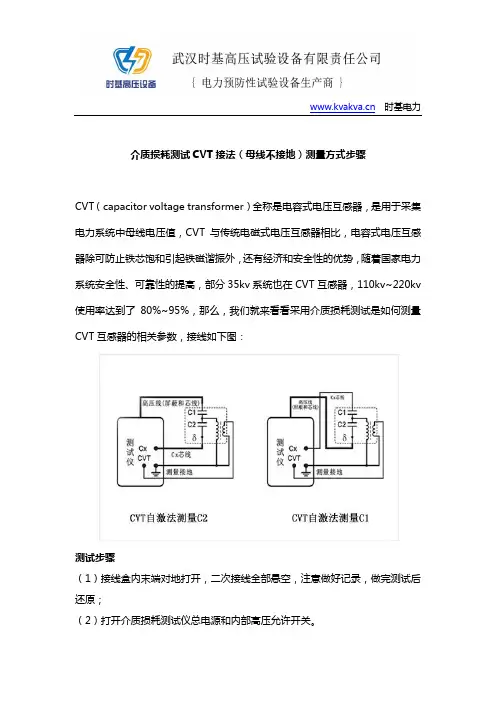

5、CVT测试一步到位该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。
该仪器还可以测试CVT变比和电压角差。
6、不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
7、CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
8、高速采样信号仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
9、LCR全自动测量全自动电感、电容、电阻测量，角度显示。
10、多重保护安全可靠仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。
仪器还具备设置接地检测功能，确保不接地设备不允许升压。
二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。
这种能量损耗叫做电介质的损耗。
当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。
tgδ值是用来衡量电介质损耗的参数。
仪器测量线路包括一标准回路（Cn）和一被试回路(Cx)，如图2—1所示。
标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。
测量线路由取样电阻与前置放大器和A/D转换器组成。
通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。
仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。
图2—1测量原理图三、主要技术参数1 使用条件-15℃∽40℃RH＜80%2 抗干扰原理变频法3 电源AC 220V±10% 允许发电机4 高压输出0.5KV∽10KV 每隔0.1kV 精度2%最大电流200mA容量2000VA5 自激电源AC 0V∽50V/15A 45HZ/55HZ 47.5HZ/52.5HZ 55HZ/65HZ 57.5HZ/62.5HZ 自动双变频6 分辨率tgδ: 0.001%Cx: 0.001pF7 精度△tgδ:±(读数*1.0%+0.040%) △C x :±(读数*1.0%+1.00PF)8 测量范围tgδ无限制C x15pF ＜Cx ＜300nF10KV Cx ＜60 nF5KV Cx ＜150 nF1KV Cx ＜300 nF CVT测试Cx ＜300 nF9 LCR测量范围L>20H（2kV）R>10KΩ（2kV）LCR测量精度0.1% 角度分辨率0.0110 CVT变比范围10∽10000CVT变比精度0.1% CVT变比分辨率0.0111 外型尺寸（主机）(mm) 350（L）×270（W）×270（H）外型尺寸(附件箱)(mm) 350（L）×270（W）×160（H）12 存储器大小200 组支持U盘数据存储13 重量（主机）23.5Kg 重量（附件箱） 5.25Kg四、面板说明GD6800异频全自动介质损耗测试仪图4—11）紧急停机按钮2）复位按钮3）U盘接口4）总电源开关5）AC220V电源输入插座6）Cn：标准电容输入插座7）Cx：试品输入插座8）触摸显示屏9）接地接线柱10）ES自激输11）高压指示灯12）打印机13）高压输出HV插座1、紧急停机按钮及高压指示灯安装位置：如图4—1—1功能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出。
2、复位按钮安装位置：如图4—1—2。
功能：提供仪器复位功能。
3、U盘接口安装位置：如图4—1—3。
功能：可把仪器内部保存的测试数据导入并保存到U盘中。
注意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。
4、总电源开关安装位置：如图4—1—4。
功能：打开此关，仪器上电进入工作状态。
关闭此开关，也同时关闭仪器内部；所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线。
5、电源输入插座安装位置：如图4—1—5。
功能：提供仪器工作电源。
(AC 220V±10%)接线方法：使用标准插座与市电或发电机相连接。
注意：电源插座内部带有保险管保护装置，不正常情况下可烧毁保险管保使仪器断电，保护仪器内部。
6、标准电容器输入Cn插座安装位置：如图4—1—6。
功能：外接标准测试信号。
接线方法：外标准测试时电缆芯线接标准电容测试端，电缆屏蔽层接标准电容器屏蔽极。
外标准测试时不管是正接法还是反接法测量，标准电容器接线方法不变。
此方式用于外接高电压等级标准电容器，实现高电压介质损耗测量。
7、试品低压输入Cx插座安装位置：如图4—1—7。
功能：正接法时输入被试品测试信号。
接线方法：插座中心连接黑色信号线芯线；金属外壳接黑色信号线屏蔽层；正接法时芯线接被试品低压信号端，若被试品低压信号端有屏蔽极（如低压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。
注意：·在启动测试的过程中严禁拔下插头，以防被试品电流经人体入地。
·用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。
·测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。
·强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。
8、触摸显示屏（液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤）安装位置：如图4—1—8。
功能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。
9、接地接线柱安装位置：如图4—1—9。
功能：仪器保护接地。
注意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。
否则仪器将自动产生保护不开始升压测试。
10、ES自激输出安装位置：如图4—1-10。
功能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，dn接地，为CVT提供测量所需高压电源。
注意：因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。
11、高压指示灯安装位置：如图4—1—11。
功能：在仪器测试过程中有高压输出时，高压指示灯亮。
12、打印机安装位置：如图4—1—12。
功能：显示可打印数据时，将光标移动至“打印”项按确认键打印。
注意：打印机为全自动热敏打印机，打印纸宽55mm。
更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，最后合上打印机盖板。
13、高压输出HV插座安装位置：如图4—2—13。
功能：仪器变频高压输出；检测反接线试品电流；内部标准电容器的高压端。
接线方法：插座中心连接红色高压线芯线；金属外壳连接红色高压屏蔽层；正接法时芯线和屏蔽层都可以作加压线对被试品高压端加压；反接法时只能用芯线对被试品高压端加压，若试品高压端有屏蔽极（如高压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。
注意：a、在启动测试的过程中此插座带有高压有触电危险，绝对禁止触碰高压插座及与之相连的相关设备。
b、用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。
c、测试过程中应保证插座中心红色高压线芯线与被试品高压端零电阻连接，否则可能引起测量结果的数据波动。
五、使用说明1、主菜单打开电源开关，进入主菜单（如图5—1）；选择界面右边相应的测试选项进行测量。
图5—1※注：仪器启动测试后，紧急情况若停止，只能按紧急停机，不要按复位。
2、一般测试图5—2 图5—3图5—4首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“一般测试”选项，进入下一级一般测试菜单（如图5—2）。
然后可以点击“参数设置”进去设置菜单（如图5—3）进行详细的测试参数设置。
分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。
修改完成后点击“保存”即可保存刚才所修改的参数并返回一般测试界面，点击“取消”则不保存本次修改并返回一般测试界面。
相关参数设置好了后长按“启动测试”单，进入测试菜单。
测试过程中电压值一项是根据先前所选择的测试电压平滑上升至设置值后保持不变，然后自动开始测试。
开始测试后根据先前所选择的测试频率自动变频到各相应的频率进行测试，测试完成后自动显示测试结果（如图5—4）；测试结果自动保存，可点击“打印”按钮打印本次测试结果。
注意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线” 。
3、CVT测试图5—5 图5—6 CVT分别测试：单独测试C1或C2。
CVT同时测试：同时测试C1和C2。
1）CVT分别测试和同时测试首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。
