主变有载瓦斯继电器放气方法(陆川巡维中心)
瓦斯继电器的气体取出装置及取气方法[发明专利]
![瓦斯继电器的气体取出装置及取气方法[发明专利]](https://img.taocdn.com/s3/m/7a975031df80d4d8d15abe23482fb4daa58d1daa.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010626283.6(22)申请日 2020.07.01(71)申请人 广东电网有限责任公司地址 510000 广东省广州市越秀区东风东路757号申请人 广东电网有限责任公司惠州供电局(72)发明人 王祥东 谢旭琛 邓月辉 田明明 陈伟君 朱筠 肖东裕 高翔 肖伟强 王军玉 王慧豪 唐龙城 郭磊 杜桉安 钟鑫 夏寒 李悦 (74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.G01N 1/24(2006.01)G01R 31/00(2006.01)H01F 27/40(2006.01)(54)发明名称瓦斯继电器的气体取出装置及取气方法(57)摘要本发明属于变压器技术领域，公开了一种瓦斯继电器的气体取出装置及取气方法，该装置包括：集气盒，内部设有集气腔，集气盒开设连通集气腔的进气端、出油端和集气端；进油电磁阀，设置在进气端外；回油管，一端连接出油端、另一端连接至主变压器油箱，回油管从连接集气盒的一端沿长度方向依次设有回油电磁阀和取气油泵；存气袋，连接集气端，存气袋和集气端之间设有取气电磁阀；液位感应器，获得集气腔内的油液位置；控制器，连接进油电磁阀、取气电磁阀、液位感应器、回油电磁阀和取气油泵。
该瓦斯继电器的气体取出装置中的集气盒与瓦斯继电器相连，并通过回油管直接与主变压器油箱相连，取气时集气盒内油液可回流到主变压器油箱内部，避免浪费。
权利要求书1页 说明书5页 附图2页CN 111781034 A 2020.10.16C N 111781034A1.一种瓦斯继电器的气体取出装置，其特征在于，包括：集气盒(5)，内部设有集气腔，所述集气盒(5)开设连通所述集气腔的进气端、出油端和集气端；进油电磁阀(1)，设置在所述进气端外；回油管，一端连接所述出油端、另一端连接至主变压器油箱，所述回油管从连接所述集气盒(5)的一端沿长度方向依次设有回油电磁阀(7)和取气油泵(8)；存气袋(2)，连接所述集气端，所述存气袋(2)和所述集气端之间设有取气电磁阀(3)；液位感应器(4)，获得所述集气腔内的油液位置；控制器(10)，连接所述进油电磁阀(1)、所述取气电磁阀(3)、所述液位感应器(4)、所述回油电磁阀(7)和所述取气油泵(8)。
主变有载瓦斯继电器放气方法陆巡维中心
主变有载瓦斯继电器放气方法陆巡维中心一、引言主变有载瓦斯继电器是主变压器的重要保护装置，能够及时检测到主变压器内部产生的瓦斯，以避免因瓦斯积累引发的事故。
为确保主变有载瓦斯继电器的正常工作，需要定期进行放气操作。
本文将介绍主变有载瓦斯继电器放气方法，并结合陆巡维中心的实际情况进行具体说明。
二、主变有载瓦斯继电器的放气方法1.放气前准备在进行放气前，需要先确保放气人员的安全。
放气人员应穿戴好防护设备，包括防气味口罩、手套、防护服等。
同时，需要关注天气情况，避免在风力较大或气温过高的情况下进行放气操作。
2.放气流程（1）断开主变有载瓦斯继电器的通电线路和信号线路，确保其处于断电状态。
（2）检查放气管路是否畅通，排除可能存在的堵塞情况。
（3）打开主变有载瓦斯继电器的放气阀门，确保放气管路的畅通，以保证瓦斯的顺利排出。
（4）在放气过程中，放气人员应时刻观察继电器上是否有瓦斯泄漏现象，如有泄漏应立即采取相应措施进行处理。
（5）当主变有载瓦斯继电器放气完毕后，应关闭放气阀门，并检查阀门是否关闭牢固，确保不会有瓦斯泄露的情况发生。
（6）放气后，应将主变有载瓦斯继电器进行清洁，以保持其表面洁净，并加强润滑工作，使其运行更加灵活。
三、主变有载瓦斯继电器放气方法在陆巡维中心的应用陆巡维中心是一家专业从事电力设备巡检和维护的机构，主要负责对主变压器等设备进行定期巡视和维护工作。
在维护过程中，主变有载瓦斯继电器的放气是一个重要的环节。
根据陆巡维中心的实际情况，放气操作一般会安排在主变停电维护期间进行，以避免放气过程中对系统运行的影响。
在进行放气操作前，维护人员会先检查继电器的电源和信号线路是否断开，确保操作的安全性。
陆巡维中心采用的主变有载瓦斯继电器放气方法与前文所介绍的方法相同，包括放气管路的检查、放气阀门的打开和关闭以及继电器的清洁和润滑工作。
维护人员在放气过程中会仔细观察继电器的情况，确保没有异常泄漏的现象，并及时处理任何问题。
瓦斯继电器放气方法
瓦斯继电器放气方法
瓦斯继电器放气的方法主要有以下几种：
1. 使用专业工具：使用瓦斯继电器放气针或专门的瓦斯继电器放气工具，将其插入继电器的放气孔中，旋转工具，逐渐放出继电器内的气体。
2. 手动放气：有些瓦斯继电器上会有手动放气装置，可以通过拧转装置或按压按钮等方式进行放气。
具体步骤需根据继电器的型号和说明书进行操作。
3. 断电放气：将继电器的电源断开，待放电等一段时间后，继电器内的气体会自然排出。
这种方法适用于一些简单的继电器。
无论使用哪种放气方法，都需要注意安全。
在操作前，确保已经了解了相关的安全知识和操作方法。
另外，如果不熟悉或不确定的情况下，最好请专业人员进行操作。

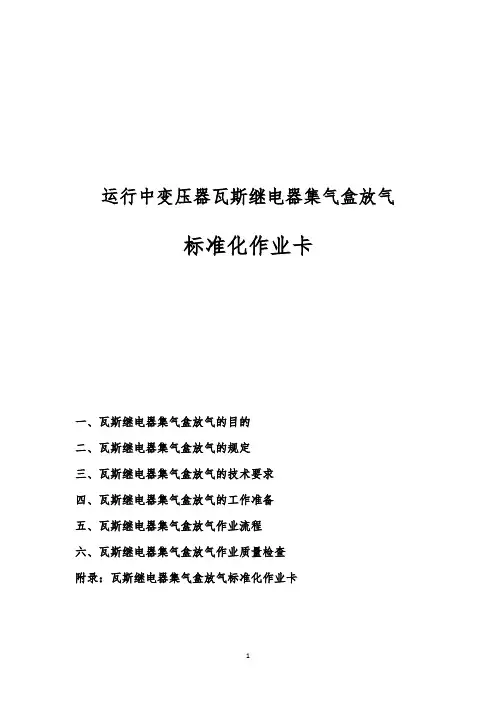

电力检修公司标准化作业卡001(变压器瓦斯继电器集气盒放气)
运行中变压器瓦斯继电器集气盒放气标准化作业卡一、瓦斯继电器集气盒放气的目的二、瓦斯继电器集气盒放气的规定三、瓦斯继电器集气盒放气的技术要求四、瓦斯继电器集气盒放气的工作准备五、瓦斯继电器集气盒放气作业流程六、瓦斯继电器集气盒放气作业质量检查附录：瓦斯继电器集气盒放气标准化作业卡一、瓦斯继电器集气盒放气的目的集气盒的作用是把气体继电器内收集到的气体转移到安装位置较低的地方，以便于观察和带电采集气体。
在气体继电器和集气盒之间有一根较细的导气管，起到连通作用。
因此我们可以在下面直接放气或采集气体。
若瓦斯继电器集气盒内气体过多，易造成瓦斯继电器内多余气体不能快速排出，造成瓦斯继电器误动。
因此按标准对瓦斯继电器集气盒放气，是保证变压器可靠运行的重要工作。
二、瓦斯继电器集气盒放气的规定1、在对变压器的巡视中，应检查瓦斯继电器集气盒外观有无渗漏，观察孔内有无气体。
检查观察孔内有无气体2、如集气盒内存在气体，应检查瓦斯继电器上有无气体；检查瓦斯保护有无信号出现。
同时应对集气盒内的气体进行采集并进行气体的色谱试验，判断变压器产气的原因并制定相应的处理措施。
三、瓦斯继电器集气盒放气的技术要求瓦斯继电器集气盒放气工作需注意以下注意事项：1、作业时需选择天气较好时进行，空气湿度不得大于80%。
2、放气前，向调度申请退出重瓦斯保护。
3、检查针筒是否完好并用站内所存变压器油润滑针筒，试着拉、压活塞内芯。
4、采气时，应选用合适的软管和干燥、密封良好的针筒。
5、采气结束后应观察集气盒内是否充满油，各接头无渗漏油现象。
四、瓦斯继电器集气盒放气的工作准备(一)危险点分析在集气盒放气的作业中，以下危险点可能会造成人身或设备事故。
故作业前应进行危险点分析。
1、未向调度申请即投退变压器瓦斯保护压板，或误投退变压器瓦斯保护压板。
2、应与带电设备保持足够的安全距离，防止误触碰带电设备。
3、应与运行中的变压器冷却器保持一定的安全距离，防止误碰转到中的冷却器扇叶。
主变本体瓦斯继电器取气方法 PPT课件
编制人：郭志斌 永安市供电有限公司
2014年4月
目录
1、瓦斯继电器取气样基本知识 2、瓦斯继电器主要构造及动作原理 2、瓦斯继电器中气体的来源 3、瓦斯取气准备工作及注意事项 4、瓦斯继电器取气样步骤 5、集气盒取气样步骤 6、气样运输保存注意事项 7、气样的现场初步判断
变压器正常工作时，瓦斯继电器内部是充满变压器油的。内部空气应 当被检修排除,当变压器在运行中出现故障时，故障点处的变压器油被分解， 其产生的气体在气体继电器内聚集并使瓦斯继电器动作 。为了判断是检修 时未排尽的残留空气还是内部故障产生的气体，当出现主变本体瓦斯动作时， 应取气样进行色谱分析。这些气体的组分和含量是判断设备是否存在故障及 故障性质的重要依据之一。为减少不同组分有不同回溶率的影响，必须在尽 可能短的时间内取出气样，并尽快分析 ，从而判断变压器内部故障的性质 及故障的严重程度、发展速度与趋势。
4.主变排油注氮装置--启动方式
防爆防火启动： 断路器跳闸+重瓦斯动作+变压器超压（超过压力释放阀和压
力控制器设定值） 排油、断流，排油3秒后注氮 灭火启动： 断路器跳闸+重瓦斯动作+火灾探测报警（任一温感火灾探测
器探测到火灾） 排油、断流、排油20秒后注氮 手动启动： 断路器跳闸+手动启动设置开关+手动启动确认按钮 过程同防爆防火。 在自动启动不可靠情况下或紧急情况下可手动启动
乳胶软管、注射器胶帽、医用三通阀各一、适量本体油； 2、取气样前注意事项：
注射器应密封良好，清洁干燥，芯子与器身滑动自如无卡涩。取样 前应用设备本体油润湿注射器，以保证注射器滑润和密封 。
乳胶软管与放气塞口径应一致，并能与医用三通阀密封连接。
变压器瓦斯继电器智能放气装置[发明专利]
![变压器瓦斯继电器智能放气装置[发明专利]](https://img.taocdn.com/s3/m/01ef6204f8c75fbfc67db2d8.png)
专利名称：变压器瓦斯继电器智能放气装置
专利类型：发明专利
发明人：林晓铭,陈玉树,张孔林,关源河,张和斌,何家有,郑东升,连鸿松,郑良根,李传虎
申请号：CN201310331769.7
申请日：20130801
公开号：CN103439985A
公开日：
20131211
专利内容由知识产权出版社提供
摘要：本发明公开了一种变压器瓦斯继电器智能放气装置，其包括有一个光敏控制室及控制模块，光敏控制室安装在瓦斯继电器上部，光敏控制室的内腔与瓦斯断电器内腔相通，遮光浮子套装在浮子限位杆上可在浮子限位杆上上下滑动，浮子限位杆悬挂在光敏控制室的顶部，在光敏控制室接近瓦斯继电器的上部位置处设置有相向水平直线配置的光敏探头及激光器，所述的光敏探头及激光器分设于遮光浮子的两侧且偏离浮子限位杆。
本发明的变压器瓦斯继电器智能放气装置，无需专门工作人员对瓦斯继电器进行放气工作，对于保人身、保电网安全有着重要意义，本项目为国内空白，如投入运行还能够极大节省人力，物力。
申请人：国家电网公司,福建省电力有限公司,福建省电力有限公司南平电业局
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：福州展晖专利事务所(普通合伙)
代理人：林天凯
更多信息请下载全文后查看。
变电站主变有载调压瓦斯继电器在线排气的解决方法
变电站主变有载调压瓦斯继电器在线排气的解决方法摘要：变电站系统中，研究解决在变压器运行状态下排除有载调压瓦斯继电器故障气体及非故障气体，及时消除因主变调压动作而发生主变保护有载调压轻瓦斯的告警信号，保障电网的安全可靠运行，该排（取）气盒解决方法简单方便、安全可靠，无需待主变停电时才能人为排除故障气体,因此可以加大对其的推广应用，本文就此加以简要的分析与论述。
关键词：变电站；瓦斯继电器；在线排气一、变电站主变有载调压瓦斯继电器的作用瓦斯继电器是用于预防瓦斯事故的保护装置，在电力系统中，瓦斯继电器通常安装在储油罐与油箱之间的管道中，当变压器内部发生故障时，使变压器油分解产生气体或者涌动，触发接通指定的控制回路，并及时发出信号，故障程度越严重，所产生的瓦斯气体越多，流速就越快，根据瓦斯程度不同，分为轻瓦斯和重瓦斯，重瓦斯情况下，保护元件自动切除变压器，减少事故的损失。
二、传统瓦斯继电器排气样步骤1、瓦斯排气前准备工作及注意事项：1.1排气样器具准备：100ml玻璃注射器、带针头1ml玻璃注射器各一只、医用乳胶软管、注射器胶帽、医用三通阀各一个、适量本体油。
2、排气前注意事项2.1注射器应密封良好，清洁干燥，芯子与器身滑动自如无卡涩。
取样前应用设备本体油润湿注射器，以保证注射器滑润和密封；2.2乳胶软管与放气塞口径应一致，并能与医用三通阀密封连接；2.3取样工作前应认真查看工作现场，办理相关工作许可手续，并将主变本体重瓦斯保护从跳闸改为发信；排气工作中应注意保持人身与带电部位的安全距离，高处作业时还应系好安全带，梯子应有专人扶持，尽可能从集气盒进行气样采集；2.4进行有载气体继电器排气前，应先合上该主变中性点接地刀闸，并将该主变有载瓦斯保护暂时退出运行，工作中要与中性点套管、中低压侧套管保持足够的安全距离，开启气体继电器外盖后要做好绝缘隔离措施，防止操作过程中手指意外触碰到接线端子造成触电。
三、变压器有载调压瓦斯继电器排气技术特点消除变压器有载调压瓦斯继电器人为排气的简单有效方法，采用与变压器本体瓦斯瓦斯继电器(带排气盒)的排气方法一样，将变压器有载调压瓦斯继电器更换为带有排气盒的瓦斯继电器，利用排气盒的采集气体的工作原理，可以随时在变压器运行状态下排除有载调压瓦斯继电器故障气体及非故障气体，及时消除变压器主变保护有载调压瓦斯告警信号。
瓦斯继电器放气流程
不停电瓦斯继电器放气业务流程 瓦斯继电器中的气体来源主要包括变压器内部发生故障导致变压器油分解产生的气体以及变压器检修后未排尽的残留气体。
如果瓦斯继电器内集聚的气体过多，可能会导致瓦斯保护动作，从而影响正常运行，因此需要对瓦斯继电器进行放气处理。
瓦斯继电器包括有载调压开关瓦斯继电器和主变本体瓦斯继电器，其结构图如图1所示。
图1 瓦斯继电器结构图流程一：准备工器具工作前准备好扳手，抹布，安全帽等工具。
流程二：将重瓦斯保护改接信号放气前向调度申请将相应的重瓦斯保护由跳闸改接信号，取下对应保护压板。
流程三：瓦斯继电器放气1.打开瓦斯继电器外罩，并取下放气塞堵头，如图2所示。
图2 打开瓦斯继电器外罩，取下放气塞堵头2.拧开瓦斯继电器放气阀进行放气，方法为缓慢拧松放气阀螺栓，如图3所示，但注意不要拧开，松紧度以听到放气声为宜，放气时禁止触碰接线桩头和红色盖子的探针。
图3 拧开瓦斯继电器放气阀进行放气3.当放气塞中放出油时，说明瓦斯继电器中已无气体，此时应将放气阀拧紧，然后旋上放气塞堵头，并用抹布将油渍清理干净，紧固外罩螺栓。
流程四：将重瓦斯保护改接跳闸放气结束检查非电量保护装置无动作及异常信号后，向调度申请将重瓦斯保护由信号改接跳闸，放上对应保护压板；如有动作信号，应当先将保护动作信号复归，完成后与监控核对信号并汇报调度。
流程五：清理现场，填写记录对现场进行清理，整理工器具，填写工作记录，办理工作终结手续。
危险点分析及安全注意事项：1.由于本项作业为不停电作业，因此作业时应与周围带电设备保持足够的安全距离，防止误触碰带电设备。
2.应与运行中的变压器冷却器保持一定的安全距离，防止误碰转动中的冷却器扇叶。
3.瓦斯继电器一般位于高处，高处作业应当系好安全带，戴好安全帽，如使用梯子，则梯子应当有人扶持。
4.瓦斯继电器的探针用于跳闸试验，作业时禁止按下。
5.瓦斯继电器接线桩头带电，作业时禁止接触。
6.投退保护压板应注意，防止投退错误。
标准化操作作业指导书-变压器瓦斯继电器排气标准作业
一、危险点分析与预防控制措施
序号
危险和有害因素
事故种类
风险评价
控制措施
L
E
C
D
级别
人的因素
物的因素
环境因素
管理因素
20种事故分类
0．1-10
不可能-一定发生
0.5-10
非常罕见暴露-连续暴露
1-100
需要救护-很多人死亡
320,160,70,20,20以下
稍有危险，一般危险，显著危险，高度危险，极其危险
4、工作地点必须装设安全围栏，装设“在此工作”标示牌。
5、相邻带电设备悬挂“止步，高压危险”标示牌。
6、设专人监护随时纠正违规动作，督促保持安全距离。
7、在移动高度较高的设备或工器具时应放倒移动。
2
带电装设接地线
触电
1、在装设接地线前仔细检查核对装设位置，验明确无电压后再挂接地线。
2、验电前必须并穿绝缘鞋，戴绝缘手套，在同一电压的有电设备上验证验电器是否良好。
8
恢复
拧上放气阀门盖，并将渗出的油污清洁干净；盖上瓦斯继电器顶盖，拧紧螺丝，收拾工具，离开工作现场。
9
检查
观察瓦斯继电器小窗应充满油，主变运行2小时候再次检查主变运行情况，观察瓦斯继电器小窗应充满油无气体堆积。
将作业结果汇报调度，申请投入重瓦斯跳闸出口保护压板，执行指令，并向集控中心核对信号。
1、针对性的预防措施
2、针对性的整改措施
不要写加强管理，加强培训，制度落实这些通用措施，写专用措施
1
误入带电间隔，误登、误碰带电设备
触电
1、开工前严格进行安全交底，明确工作任务、工作地点及安全措施。
主变有载瓦斯继电器放气方法(陆川巡维中心)
• 1、有载轻瓦斯保护信号动作后，检查主变有无 异常，如有载分接开关气体继电器内有无气体 ，如有气体则应记录气量，观察气体的颜色。 将检查情况汇报调度。
• 2、如果检查主变无异常，有载分接开关气体 继电器内的气体为无色，根据所里的要求，由 运行值班员进行放气处理。
• 则首先向调度申请将有载瓦斯动作跳闸出口压 板退出。
• 若气体继电器内的气体为无色、无臭且 不可燃，色谱分析判断为空气，则变压 器可继续运行，并及时消除进气缺陷。
• 若气体是可燃的或油中溶解气体分析结 果异常，应综合判断确定变压器是否停 运。
• 二、陆川巡维中心城南站、龙潭站主变由于有 载分接开关切换频繁，有载轻瓦斯保护每隔3
个月到半年时间就发生动作一次。
斯动作跳闸出口压板。 • 至此放气工作结束。
谢谢！
• 一、根据DL 572-2010 电力变压器运行规程： 瓦斯保护信号动作时，应立即对变压器进行检 查，查明动作的原因，是否因积聚空气、油位 降低、二次回路故障或是变压器内部故障造成 的。如气体继电器内有气体，则应记录气量， 观察气体的颜色及试验是否可燃，并取气样及 油样做色谱分析，可根据有关规程和导则判断 变压器的故障性质
• 6、打开顶盖。 （图示放气阀门盖已扭下）
二次接线柱
总放气 阀门
放气阀门
• 7、用干抹布或面巾纸 覆盖二次接线柱，严防 在放气操作过程中误碰 二次接线，造成瓦斯保 护误动作。
• 8、首先用手扭下放气
• 阀门盖，然后再用手或
• 小扳手缓慢打开（逆 • 时针）总放气阀门。
总放气 阀门
• 9、通过观察窗可以
• 3、准备工具： • （1）一字螺丝刀一把 • （2）小扳手一把 • （3）干抹布或面巾纸一块 • （4）3米绝缘梯一把
有载调压开关瓦斯继电器频繁动作的对策
有载调压开关瓦斯继电器频繁动作的对策
赵幼扬
【期刊名称】《高电压技术》
【年(卷),期】2004()z1
【摘要】对有载调压开关保护用的油流速继电器、瓦斯继电器和压力继电器的应用情况进行了分析。
【总页数】2页(P130-131)
【关键词】变压器;有载调压开关;瓦斯继电器
【作者】赵幼扬
【作者单位】江苏省电力公司无锡供电公司
【正文语种】中文
【中图分类】TM588
【相关文献】
1.有载分接开关瓦斯继电器频繁产气故障原因分析 [J], 王观广;
2.有载分接开关气体继电器频繁动作的对策研究 [J], 刘飞
3.有载分接开关瓦斯继电器频繁产气故障原因分析 [J], 王观广
4.基于变压器有载分接开关频繁产气后的瓦斯继电器采气盒改造 [J], 贺政
因版权原因，仅展示原文概要，查看原文内容请购买。
瓦斯继电器原理及安装使用说明
瓦斯继电器1、简介瓦斯继电器（又称气体继电器）是变压器的一种保护装置，我公司消弧/接地变常用瓦斯继电器型号为QJ1-50（QJ代表气体继电器，50代表管径），装在变压器的油枕和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。
2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯（浮子） 9. 干簧接点5. 磁铁 10. 挡板（继电器芯子结构）2.1气体继电器工作原理变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器油面下降，开口杯（浮子）随之下降至某一限定位置时，磁铁使信号接点接通，发出报警信号。
若因变压器漏油而使油面降低，同样发出报警信号。
当变压器内部发生严重故障时（特别是匝间短路等其他变压器保护不能快速动作的故障），产生的强烈气体使油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。
当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。
2.2工作特性3、安装与调试3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上，联管的内径应与继电器的管路通径（口径）一致，继电器上的箭头必须指向储油柜。
允许储油柜端稍高，但联管的轴线与水平面的倾斜度不得超过4%，或采用安装导气联管的方法，使变压器内部的气体易于汇集在继电器内。
继电器的安装位置应便于取气样及观察继电器，并方便运行现场对继电器的检修，其安装位置应保证继电器芯子能顺利的从壳体中取出。
从气塞处打进空气，可以检查“报警信号”接点动作的可靠性。
将探针罩拧下，按动探针，可以检查“切除信号（跳闸）”接点动作的可靠性。
油时请先将放气塞打开，然后注油。
主变有载瓦斯继电器放气方法PPT文档共17页
主变有载瓦斯继电器放气方法
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
主变瓦斯继电器采气图例操作指导
13、用一只手托住针筒内芯，让继电器内的气 体在压力作用下缓缓压入针筒，注意防止内芯 脱出针筒。
14、取气量约为针筒的刻度40处为适量，这 时应拧紧取气阀门，并取下胶管。
15、用橡胶帽盖拧紧取气嘴的盖子，并盖好瓦斯继电器。
17、将采气后的针筒用报纸或打印纸包住放 置在干燥不受强光照射处。
图例操作指导
——手工采集主变瓦 斯继电器气体样本
1、首先观察瓦斯继电器中有无气泡存在
2、拿出采集气体样本用的针筒
3、检查针筒是否完好并用站内所存变压器油 润滑针筒，试着拉、压活塞内芯。
4、针头部份向上并倾斜约45o，推压针筒内 芯，排出针筒内的气体。
5、推压针筒内芯直至尽头，确保针筒内的气 体全部排出，以免影响采集气体的纯度。
6、打开瓦斯继电器上部的盖子找到取气嘴的 盖子（红色圈部份）
7、逆时针拧开取气嘴的盖子。
8、在取气嘴上套上胶管并确保套牢不漏气。
9、用一只手堵住胶管的另一头防止开启取气 阀门时气体泄漏太快。
10、另一只手逆时针慢慢拧开取气阀门。
11、适当松开胶管的一头让胶管中的空气排 出。
12、将胶管的一头套牢取气用的针筒。
站主变瓦斯继电器说明书
1 介绍瓦斯继电器的建造是基于这样的事实：如果变压器内部出现故障，就会产生气体和油蒸汽。
变压器电子故障发生时，大多数情况下，由于高热金属部件的电弘和固体绝缘引起的非正常高温产生气体。
瓦斯继电器发现气体，不会操作报警设备，告知气体的产生。
继电器还会充分利用油的突然快速移动，打开断路器，以防止瞬时重大故障发生时出现的进一步问题。
瓦斯继电器的最大优点是：由高可靠性支撑的正面和快速保护操作，给变压器双重保护。
2额定值和规格瓦斯继电器的额定值和规格如表1所示表1：瓦斯继电器的额定值和规格3 操作如图1和图2所示，继电器放置于变压器和保存体的连接管道内。
如图1所示，平时，油室注有油，浮子由于浮力位于图2所显示的位置。
如果变压器中产生任何细小的不正常现象，油室顶部就会聚集气泡和浮子F1就会向下，合上报警电路S1，然后浮子F2根本不会移动。
如果变压器内产生任何重大故障，就会产生大量气体，连接变压器和保存体的管理内，油流突然加速，浮子2就会降低，合上中断电路S2。
因此瓦斯继电器的重要特点是如果变压器内出现任何不正常现象，其开关就可以在很短的时间内合上。
4 变压器故障的原因和瓦斯继电器的作用从上面的描述可以看出，变压器内部的故障可以根据标子的操作，分为两大类：第一是细小的问题，如：●绝缘故障●基于芯板绝缘的短路●电汽连接不充分●绕组局部过热和由于过多涡电流分布产生的绝缘损坏●与地面绝缘的金属部件放电瓦斯继电器的报警电路就会因为上述问题而操另一类就是重大故障，如：●套管完全损坏●相间短路●接地短路●绕组内部短路●抽头转换开关触点之间短路●变压器线圈短路对于上述描述的问题，瓦斯继电器立即使用断路器，切断电路。
瓦斯继电器不仅对于发现上述电气问题有用，而且能够发现下面的机械问题，即机械故障●由于特别冷，造成漏油或油位降到允许的水平之下●油循环泵故障引起的变压器空气侵入检测窗口上的刻度显示出所产生的气体的体积。
还有，必须使用变压器上半部分提供的气体取样插件来完成，以检查气体规格的详情。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、准备工具： （1）一字螺丝刀一把 （2）小扳手一把 （3）干抹布或面巾纸一块 （4）3米绝缘梯一把
4、如右图所示： 首先打开防雨罩 放气操作均应在足够
安全的距离内操作。
观察窗
防雨罩
5、用一字螺丝刀扭开 瓦斯继电器顶盖螺丝。
探针：手动试 验跳闸按钮
（需将红盖扭下）
6、打开顶盖。 （图示放气阀门盖已扭下）
三、放气步骤：
1、有载轻瓦斯保护信号动作后，检查主变有无 异常，如有载分接开关气体继电器内有无气体， 如有气体则应记录气量，观察气体的颜色。将 检查情况汇报调度。
2、如果检查主变无异常，有载分接开关气体 继电器内的气体为无色，根据所里的要求，由 运行值班员进行放气处理。
则首先向调度申请将有载瓦斯动作跳闸出口压 板退出。
主变有载瓦斯继电器放气方法
陆川巡维中心 黄谷旻 （2014年03月18日）
一、根据DL 572-2010 电力变压器运行规程： 瓦斯保护信号动作时，应立即对变压器进行检 查，查明动作的原因，是否因积聚空气、油位 降低、二次回路故障或是变压器内部故障造成 的。如气体继电器内有气体，则应记录气量， 观察气体的颜色及试验是否可燃，并取气样及 油样做色谱分析，可根据有关规程和导则判断 变压器的故障性质
会有油从放气阀渗出，
此时关闭总放气阀门。
观察瓦斯继电器油位
恢复正常。
有油渗出
10、扭上放气阀门盖，并将渗出油污清 洁干净；
盖上瓦斯继电器顶盖，扭紧螺丝；
盖上防雨罩，收拾所有工具。
11、检查轻瓦斯信号复归；
汇报调度处理情况，并申请投入有载瓦 斯动作跳闸出口压板。
至此放气工作结束。
谢谢！
若气体继电器内的气体为无色、无臭且 不可燃，色谱分析判断为空气，则变压 器可继续运行，并及时消除进气缺陷。
若气体是可燃的或油中溶解气体分析结 果异常，应综合判断确定变压器是否停 运。
二、陆川巡维中心城南站、龙潭站主变由于有 生动作一次。
二次接线柱
总放气 阀门
放气阀门
7、用干抹布或面巾纸 覆盖二次接线柱，严防 在放气操作过程中误碰 二次接线，造成瓦斯保 护误动作。
8、首先用手扭下放气 阀门盖，然后再用手或
小扳手缓慢打开（逆 时针）总放气阀门。
总放气 阀门
9、通过观察窗可以
看到油面在缓慢升高，
气体在缓慢放出。
但气体全部排出后，
