中国通信网络结构
通信网的基本结构
通信网的基本结构二、通信网的基本结构任何通信网络都具有信息传送、信息处理、信令机制、网络管理功能。
因此,从功能的角度看,一个完整的现代通信网可分为相互依存的三部分:业务网、支撑网、传送网。
(一)业务网1)功能:业务网负责向用户提供各种通信业务,如基本话音、数据、多媒体、租用线、VPN(Virtual Private Network,虚拟专用网络)等。
2)构成一个业务网的主要技术要素包括网络拓扑结构、交换节点设备、编号计划、信令技术、路由选择、业务类型、计费方式、服务性能保证机制等。
例单选题:下列哪个技术要素是构成业务网的核心要素()A.网络拓扑结构B.交换节点设备C.路由选择D.业务类型正确答案是:B(二)支撑网掌握功能和分类支撑网为保证业务网正常运行,增强网络功能,提高全网服务质量而形成的传递控制监测及信令等信号的网络。
支撑网负责提供业务网正常运行所必需的信令、同步、网络管理、业务管理、运营管理等功能,以提供用户满意的服务质量。
支撑网包含同步网、信令网、管理网三部分。
例:通信网中常说的支撑网包括()、同步网和管理网。
A.信令网B.数字数据网C.传输网D.互联网答案是:A(2007年一级建造师考试真题)(三)传送网1)传送网为各类业务网、支撑管理网提供业务信息传送手段,负责将节点连接起来,并提供任意两点之间信息的透明传输。
传送网是由传输线路、传输设备组成的网络,所以又称之为基础网。
2)功能:具有电路调度、网络性能监视、故障自动切换等相应的管理功能。
3)构成传送网的主要技术要素有:传输介质、复用体制、传送网节点技术等。
传送网节点:a)其中传送网节点主要有分插复用设备(ADM)和交叉连接设备(DXC)两种类型,它们是构成传送网的核心要素。
b)传送网节点之间的连接则主要是通过管理层面来指配建立或释放的,每一个连接需要长期维持和相对固定。
三、通信网的类型及拓扑结构(一)通信网的类型(二)通信网的拓扑结构在通信网中,所谓拓扑结构是指构成通信网的节点之间的互连方式。
通信网络结构常识
3G
3G无线传输技术要求: 高速传输以支持多媒体业务 室内环境至少2Mbit/s; 室内外步行环境至少 384kbit/s ; 室外车辆运动中至少 144kbit/s; 卫星移动环境至少9.6kbit/s. 传输速率能够按需分配. 上下行链路能适应不对称需 求
2.报文交换(原理)
A:优点 a:报文以存储/转发方式通过交换机,输入输出电路的速率、
代码格式可以不同,很容易实现各种不同类型用户间的相互 通信。 b:报文交换中没有电路接续过程,来自不同用户的报文可 以在同一线路上以报文为单位实现时分多路复用,线路的利 用率大大提高。 c:用户不需要叫通对方就可以发送报文,没有呼损,并可 以节省通信终端操作人员的时间。同一报文可由交换机转发 到许多不同的收信地点。
B:缺点 a :电路接续时间较长,短报文通信效率低。
b: 电路资源被通信双方占用,电路利用率低。 c: 通信双方在信息传输速率、编码格式、同步方式、通 信规程等方面应完全兼容,这就限制了各种不同速率、不同 代码格式、不同通信规程的用户终端之间互通。 基本思想就是“存储—转发”。假定用户甲有报文A,B和C 要发往乙用户时,甲用户不需要先接通乙用户之间的电路, 而是先与连接甲的一中间节点接通,将报文A,B和C先存储 下来;然后,分析报文提供的乙地址信息,根据地址信息接 通下一个中间节点后,将报文A,B和C转发出去;如此进行 下去直到将数据报文A,B和C发往乙用户。
时间 CDMA 码
码分多址是一种利用扩频技术所 形成的不同的码序列实现的多址
方式.它不像FDMA、TDMA那样
把用户的信息从频率和时间上进 行分离,它可在一个信道上同时 传输多个用户的信息.其关键是信
电信运营商网络结构介绍
04
业务网:负责提 供各种业务,包 括语音、数据、 视频等业务类型
05
支撑网:负责网 络运维和管理, 包括计费、监控、
管理等功能
06
安全网:负责网 络安全防护,包 括防火墙、入侵 检测等安全措施
电信运营商的网络类型
01
固定网络:包括有线电视、宽带、电话等
02
无线网络:包括移动通信、无线局域网等
03
02 接入网技术包括铜线、光纤、无பைடு நூலகம்等,以 满足不同场景下的接入需求。
03 接入网设备包括DSL AM、ONU、无线基 站等,实现用户数据的接收、处理和转发。
04 接入网性能直接影响用户体验,包括带宽、 时延、丢包率等指标。
3
电信运营商网络 优化
网络优化目标
提高网络性能:降低延迟、提 高吞吐量、减少丢包率等
02
掘有价值的信息 云计算和大数据在电信运营商网络中的
03
应用:提高网络性能,降低运营成本 云计算和大数据在电信运营商网络中的
04
发展趋势:智能化、自动化、个性化
谢谢
传输网
01
传输网的作用: 实现电信运营 商网络中各种 业务数据的传 输
02
传输网的类型: 包括光纤传输 网、无线传输 网、卫星传输 网等
03
传输网的特 点:高速、 大容量、低 时延、高可 靠性
04
传输网的发展 趋势:向更高 速、更智能、 更绿色的方向 发展
接入网
01 接入网是电信运营商网络的重要组成部分, 负责将用户终端设备连接到核心网络。
卫星通信:包括卫星电话、卫星电视等
04
互联网:包括互联网服务提供商、内容提供商等
2
电信运营商网络 结构分析
6G移动网络架构特征

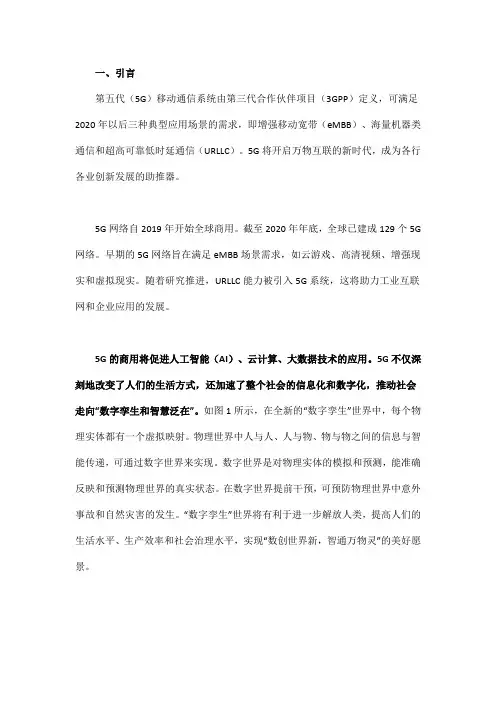

一、引言第五代(5G)移动通信系统由第三代合作伙伴项目(3GPP)定义,可满足2020年以后三种典型应用场景的需求,即增强移动宽带(eMBB)、海量机器类通信和超高可靠低时延通信(URLLC)。
5G将开启万物互联的新时代,成为各行各业创新发展的助推器。
5G网络自2019年开始全球商用。
截至2020年年底,全球已建成129个5G 网络。
早期的5G网络旨在满足eMBB场景需求,如云游戏、高清视频、增强现实和虚拟现实。
随着研究推进,URLLC能力被引入5G系统,这将助力工业互联网和企业应用的发展。
5G的商用将促进人工智能(AI)、云计算、大数据技术的应用。
5G不仅深刻地改变了人们的生活方式,还加速了整个社会的信息化和数字化,推动社会走向“数字孪生和智慧泛在”。
如图1所示,在全新的“数字孪生”世界中,每个物理实体都有一个虚拟映射。
物理世界中人与人、人与物、物与物之间的信息与智能传递,可通过数字世界来实现。
数字世界是对物理实体的模拟和预测,能准确反映和预测物理世界的真实状态。
在数字世界提前干预,可预防物理世界中意外事故和自然灾害的发生。
“数字孪生”世界将有利于进一步解放人类,提高人们的生活水平、生产效率和社会治理水平,实现“数创世界新,智通万物灵”的美好愿景。
图1 数字孪生世界数字孪生世界将催生更多新的移动网络应用场景,如通感互联网、全息交互、数字孪生人、智能交互、智能交通、精准医疗等。
如图2所示,这些场景需要更高的网络能力,如更高的数据速率、更低的延迟、更精确的定位、更确定的服务质量(QoS)等,这将推动5G移动网络向下一代网络演进,即第六代(6G)移动通信系统。
图2 5G关键性能指标(KPI)与6G KPI的对比网络架构是6G移动系统的基石,它为不同使能技术提供基础框架,来支撑目标服务与应用。
文章提出了一种可以应用于6G移动通信系统的逻辑网络架构,并提出6G移动网络六大特征。
在提出网络架构之前,有必要先对网络演进的驱动力进行分析。
GSM通信系统
移动业务交换中心(MSC) 移动业务交换中心(MSC)
语音 呼叫控制(接续、号码分析)(号码归属) 信令 呼叫管理(MSC-MSC 通话)(MGW+MSC server。 MGW处理语音,MSC server处理信令) 用户管理(鉴权 位置更新) 数据 数据业务 计费 OAM 业务 基本业务、附加业务
拜访位置寄存器(VLR) 拜访位置寄存器(VLR)
VLR是一个数据库,存储着进入其覆盖区域内的所有用户的全部有 关信息,提供MSC处理所管辖区域中MS(统称拜访用户)的来话、 去话呼叫所需检索的信息,例如用户的号码,所处位置区域的识 别,向用户提供的服务等参数。 VLR是一个动态数据库,需要随时与有关的HLR进行大量的数据交 换以保证数据的有效性。当用户离开其覆盖区域时,用户的有关 信息将被删除。 注:VLR在物理实体上总是与MSC一体,这样可以尽量避免由于MSC 与VLR之间频繁联系所带来的接续时延。
可选数据
msisdn 可移动数据 TMIS LAI
GSM系统的编号计划 GSM系统的编号计划
GSM系统是一个十分复杂的通信系统,它包括众多的功能实体和繁 杂的实体间、子系统间及网络间的接口。为了将一个呼叫接续至 某个移动用户,系统需要调用相应的实体。因此要实现正确的寻 址,编号计划就显得尤为重要。 由于GSM系统的业务类似于ISDN网的延伸,因此GSM系统采用了 CCITT建议中的“网号”编号方案,即将GSM系统作为一个电话网 的独立编号方案,其各种号码完全独立于PSTN。下面依次对GSM移 动通信网中用来识别身份的各种号码的编号计划进行介绍。
归属位置寄存器(HLR) 归属位置寄存器(HLR)
HLR是GSM系统的中央数据库,存放着与用户有关的所有信息数据。 每个移动用户都应在其归属位置寄存器(HLR)注册登记。 HLR主要存储两类信息: (1)是有关用户的参数,包括用户的漫游权限、基本业务、补充 业务等;(语音、呼转…) (2)是有关用户目前所处位置的信息,以便建立至移动台的呼叫 路由,例如MSC、VLR地址等 注:一个HLR可以覆盖几个移动交换区域甚至整个移动网(没有达 到容量可以几个地区用个一个)。
中国通信网络结构
中国通信网络结构中国通信网络结构是指中国网络建设的整体架构和组成部分,它由许多不同的技术和框架组成,包括有线和无线通信设施、数据中心、光纤、卫星通信、互联网和移动通信等。
目前,中国通信网络已成为全球最大的通信网络之一,其中包括宽带接入、宽带承载和移动通信网络等多个层次,为经济和社会的发展做出了极大的贡献。
中国通信网络中最基本的组成部分是有线通信网络,它主要由城市地区的线路、光缆和三线电缆组成,该网络涵盖了城市和乡村地区。
网络在中国广泛应用,如语音电话、传真、互联网、数据传输等多种服务。
而无线通信网络则是中国网络中的另一个重要组成部分,它包括移动通信、卫星通信和微波通信等。
移动通信网络在中国也得到了广泛的普及,用户数量曾超过10亿人次,而卫星和微波通信则被广泛应用于城市间和跨国间通信。
由于互联网近几年来的迅速发展,因此中国通信网络中的互联网已经成为现代通信网络不可或缺的部分。
互联网不仅提供了大量信息和资讯,也改变了我们的生活方式。
中国的互联网建设已经历了多年的发展,现在已经形成了数量可观的网站和应用程序,如社交媒体、在线商店和网络安全服务等。
另一方面,在中国通信网络结构中,数据中心也是发挥着重要作用的组成部分。
数据中心作为不同类型信息的集散和处理中心,它扮演着重要的角色。
数据中心不仅支持了企业和机构的信息处理和储存,也促进了云计算和大数据分析等技术的发展。
一些大型数据中心如阿里云、腾讯云和华为云等,已成为全球最大和最先进的数据中心网络之一。
总之,中国通信网络结构不仅支持了各种通信和数字服务,也加速了整个经济和社会的发展。
虽然中国的通信建设取得了巨大的进展,但中国政府和各地区政府仍然需要继续加强网络基础设施的建设,进一步提高网络的安全和可靠性,为中国经济的繁荣发展提供更好的服务。
中国通信网络结构
中国通信网络结构一.语音通信网络(一).公用电话交换网(PSTN)公共交换电话网主要由交换系统和传输系统两大部分组成,其中,交换系统中的设备主要是电话交换机,电话交换机也随着电子技术的发展经历了磁石式、步进制、纵横制交换机,最后到程控交换机的发展历程。
传输系统主要由传输设备和线缆组成,传输设备也由早期的载波复用设备发展到SDH,线缆也由铜线发展到光纤。
PSTN中使用的技术标准由国际电信联合会(ITU)规定,采用E.163/E.164(通俗称作电话号码)进行编址。
由于模拟电话线路是针对话音频率30-4000Hz 而优化设计的,使通过模拟电话线路的数据传输速率被限制在33.4Kbps以内。
(二).移动通信网1. GSM通信系统GSM全名为:Global System for Mobile Communications,中文为全球移动通讯系统,俗称"全球通",是一种起源于欧洲的移动通信技术标准,是第二代移动通信技术,其开发目的是让全球各地可以共同使用一个移动电话网络标准,让用户使用一部手机就能行遍全球。
GSM系统包括 GSM 900:900MHz、GSM1800:1800MHz 及 GSM1900:1900MHz等几个频段。
GSM系统的组成GSM数字蜂窝通信系统的主要组成部分可分:为移动台系统(MSS)、基站子系统(BSS)和移动交换网络子系统(MSS)。
基站子系统(简称基站BS)由基站收发台(BTS)和基站控制器(BSC)组成;移动交换网络子系统由移动交换中心(MSC)和操作维护中心(OMC)以及原地位置寄存器(HLR)、访问位置寄存器(VLR)、鉴权中心(AUC)和设备标志寄存器(EIR)等组成。
其中MSS与BSS之间的接口为A接口,BSS与MS之间的接口为Um接口。
GSM规范对系统的A接口和Um接口都有明确的规定,也就是说,A接口和Um接口是开放的接口。
移动交换子系统MSS:完成信息交换、用户信息管理、呼叫接续、号码管理等功能。
太原通信网络结构及现状
基站设备-BSC
基站设备
基站设备
OTN网络
45km 清徐 8800
小店
8800
80×10G/s
12km 16.4km
晋祠 8800
58km
二枢纽 ADM
35.9km 18.6dB
平阳 ADM
8.7km 5.3dB
迎泽 ADM
80×40G/s
兴华 ADM
65km 7.2km 6dB
42.3km 17.3dB
5 Km 1.5 dB
120km
一枢纽 ADM
26.5km
娄烦
8800
阳曲
8800 40km
红梁山
58km 8800
迎新街 8800
OTN网络
SDH网络
SDH(Synchronous Digital Hierarchy,同步数字体 系)光端机容量较大,一般是16E1到4032E1。 SDH是一种将复接、线路传输及交换功能融为一 体、并由统一网管系统操作的综合信息传送网络 ,不仅适用于光纤、也适用于微波和卫星传输的 通用技术体制。
Node B
FE LTE/WIMAX GE VPN
RNC
PTN910 • E1 • FE/GE • xDSL • IP Radio • chSTM-1 1U
18U
SR
2U
iManager T2000/U2000
PTN电信级IP城域网端到端解决方案由PTN 3900/1900/950/910/912等产品组成, 覆盖了由接入到城 域核心的整个城域网络,我司PTN产品系列采用T-MPLS/MPLS-TP标准。 ALL IP: 面向未来的分组架构 All Services: TDM/ATM/Ethernet/IP 业务同一平台和网络统一承载 All Mode: 2G/3G/HSPA/LTE/Wimax/WIFI等各种无线网络制式的无缝多模统一承载 All Media: 全媒体的业务接入方式,包括光纤、铜线、电缆、DSLAM、微波等,统一承载
通信行业移动通信网络的组网结构和通信协议解析
通信行业移动通信网络的组网结构和通信协议解析移动通信网络是指通过无线通信技术实现移动终端之间的信息传输的网络系统。
它是由一系列的无线基站、传输网、核心网等组成的复杂系统。
本文将从组网结构和通信协议两个方面进行解析。
一、组网结构移动通信网络的组网结构主要包括无线接入部分和核心部分。
1. 无线接入部分无线接入部分是指提供无线连接服务的网络,包括基站子系统、无线传输子系统和终端设备。
基站子系统(BSS)是移动通信网络中的重要组成部分,负责无线信号的接收与发送。
它由基站控制器(BSC)和基站(BS)组成,其中BSC负责管理多个基站,控制无线频道分配、功率控制等。
而基站则负责与移动终端进行无线通信。
无线传输子系统是连接基站与核心网的传输部分,通过无线传输信道完成信号的传输。
终端设备是指移动通信网络中使用的移动终端,如手机、平板电脑等。
它们通过基站与网络进行通信,实现信息的传输与接收。
2. 核心部分核心部分是移动通信网络的中枢部分,承载着用户数据的传输、信令控制等功能。
它主要由移动核心网和运营商的业务支撑系统组成。
移动核心网是移动通信网络的核心节点,由移动交换中心(MSC)、服务控制节点(SCP)、位置注册节点(HLR)等组成,负责用户数据的传输、切换、寻呼等功能。
运营商的业务支撑系统是指通过各种业务支撑软件实现运营商的运营、计费、营销等业务功能。
二、通信协议解析在移动通信网络中,各个组网部分之间通过通信协议进行交互,以实现信息的传输和控制。
1. 无线接入协议无线接入协议是指基站与终端之间的通信协议,主要包括GSM/CDMA等制式规范。
它定义了移动终端与基站之间的通信方式,包括信号的传输、频率的选择、功率的控制等。
2. 核心网络协议核心网络协议是指移动核心网与运营商的业务支撑系统之间的通信协议,主要包括SS7(Signaling System No.7)和IP(Internet Protocol)协议。
SS7协议是一种用于传输信令消息的协议,它负责控制移动通信网络中的信令流程,包括呼叫建立、寻呼、短信传输等。
中国电信网业务基础知识概述
中国电信网业务基础知识概述一、引言中国电信是中国最大的电信运营商之一,提供广泛的电信服务,包括电话、宽带、移动通信等。
在这篇文档中,我们将介绍中国电信网业务的基础知识,包括网络结构、技术标准和相关术语等,为读者提供一个全面的概述。
二、网络结构中国电信的网络结构是由多个层次组成的,包括国际骨干网、省域网和本地接入网。
2.1 国际骨干网国际骨干网是连接中国和其他国家的主干网,它承载着大量的国际数据传输需求。
中国电信在国际骨干网方面拥有丰富的经验和资源,通过高速光纤和卫星链路连接了世界各地的数据中心。
2.2 省域网省域网是连接各个省级行政单位的网络,它提供了跨省数据传输的功能。
中国电信通过建设高速光纤网络和使用先进的路由器和交换机等设备,实现了省际间的高速数据传输。
2.3 本地接入网本地接入网是将用户连接到电信网络的最后一公里,它包括电话线路、光纤和无线网络等不同的接入方式。
用户可以通过电话、宽带或移动通信等方式接入中国电信的网络。
三、技术标准中国电信网业务使用了许多技术标准,以下是其中一些重要的标准:3.1 中国电信网络技术标准(GB/T)中国电信网络技术标准是根据国家标准进行制定的,它规定了网络设备和通信协议等方面的要求。
这些标准确保了中国电信的网络能够与国际接轨,并提供高质量的服务。
3.2 通信行业标准(YD/T)通信行业标准是由中国电信等通信运营商制定的,用于指导通信网络建设和运营的各个环节。
这些标准涵盖了网络设备的选型、部署和维护等方面的内容。
3.3 国际标准(ITU-T)国际标准是由国际电信联盟制定的,在全球范围内广泛应用。
中国电信在与其他国家和地区的通信运营商进行互联互通时,需要遵守这些标准。
四、相关术语在中国电信网业务中,有一些常用的术语需要了解:1.宽带接入:使用高速网络连接用户设备,提供更快的下载和上传速度。
2.IP地址:互联网协议地址,用于标识网络上的设备。
3.数据中心:存储和管理大量数据的地点,提供各种云服务和数据分析功能。
第4讲_GSM-R网络结构及功能
38
4.3 NSS结构和功能
网络交换系统完成GSM 网络主要的交换功能,管理 GSM 网络与其它电信网络之间的通信。 另外还包括用户移动性管理和存储用户数据的数据库 管理。
39
NSS 结构
40
网络交换系统主要由以下部分组成: • 移动业务交换中心MSC(Mobile Service Switching Center) • 归属位置寄存器HLR(Home Location Register) • 拜访位置寄存器VLR(Visitor Location Register) • 设备识别寄存器EIR(Equipment Identity Register) • 鉴权中心AUC(Authentication Center) • 网络互通功能IWF(Interworking Function) • 实现语音组呼和语音广播的实体(GCR ) • 短消息业务的短消息服务中心(SMS-SC) • 统计服务器。
31
速率适配单元(TRAU)结构及功能
32
无线覆盖—BSC和BTS的设置原则
• 铁路枢纽地区BSC与MSC同址设置,铁路干线可没有MSC的 枢纽,BSC宜设置在较大的通信站。为减少BSC间的切换, 各BSC所控制的区域应相对集中,不跨铁路局管界。 • TRAU与MSC同址设置,并根据工程实际容量配置。 • 车站原则上应设置基站,区间基站应尽量靠近铁路线,宜 选在交通便利、供电可靠的地方。在铁路枢纽车站、屏蔽 性能良好的室内、地下通道和旅客车厢内,可根据需要采 用微蜂窝基站和室内分布系统。铁路沿线弱场区应用和现 场情况合理选择微蜂窝基站、直放站等技术措施解决。
Um接口——BTS与MS之间通信 Abis接口——BTS与BSC之间通信 Ater接口——TRAU与BSC之间连接 A接口——BSS与NSS之间通信
GSM网络的网元结构及功能
GSM网络得网元结构及功能2、1 GSM移动通信系统得组成GSM移动通信系统主要就是由交换子系统(NSS)、无线基站子系统(BSS)与移动台(MS)三大部分组成,如图1所示。
其中NSS与BSS之间得接口为“A”接口,BSS与MS之间得接口为“Um”接口。
图1 蜂窝移动通信系统得组成由于GSM规范就是由北欧一些运营商与设备商推出得规范,运营商当然更希望最少得投资,用最好得设备来建最优良得通信网,因此GSM规范对系统得各个接口都有明确得规定。
也就就是说,各接口都就是开放式接口。
GSM系统框图如图2,A接口往右就是NSS系统,它包括有移动业务交换中心(MSC)、拜访位置寄存器(VLR)、归属位置寄存器(HLR)、鉴权中心(AUC)与移动设备识别寄存器(EIR),A接口往左Um接口就是BSS系统,它包括有基站控制器(BSC)与基站收发信台(BTS)。
Um接口往左就是移动台部分(MS),其中包括移动终端(MS)与客户识别卡(SIM)。
图2 GSM系统框图在GSM网上还配有短信息业务中心,即可开放点对点得短信息业务,类似数字寻呼业务,实现全国联网,又可开放广播式公共信息业务。
另外配有语音信箱,可开放语音留言业务,当移动被叫客户暂不能接通时,可接到语音信箱留言,提高网络接通率,给运营部门增加收入。
(1):交换子系统交换子系统(NSS)主要完成交换功能与客户数据与移动性管理、安全性管理所需得数据库功能。
NSS 由一系列功能实体所构成,各功能实体介绍如下:MSC:就是GSM系统得核心,就是对位于它所覆盖区域中得移动台进行控制与完成话路交换得功能实体,也就是移动通信系统与其它公用通信网之间得接口。
它可完成网络接口、公共信道信令系统与计费等功能,还可完成BSS、MSC之间得切换与辅助性得无线资源管理、移动性管理等。
另外,为了建立至移动台得呼叫路由,还应能完成入口MSC(GMSC)得功能,即查询位置信息得功能。
(MSC功能:话路交换,呼叫路由,计费,公共信令系统,网络接口)VLR:就是一个数据库,就是存储MSC为了处理所管辖区域中MS(统称拜访客户)得来话、去话呼叫所需检索得信息,例如客户得号码,所处位置区域得识别,向客户提供得服务等参数。
电信网络(一) 通信网基础知识
图1-6 环形网示意图
吉林通信行业职业技能鉴定Байду номын сангаас心
另外,还有一种叫做线形网的网路结构,如图1-7所示,它 与环形网不同的是首尾不相连,线形网通常用于SDH传输网中。
图1-7 线形网示意图
吉林通信行业职业技能鉴定中心
6.树形网 树形网如图1-8所示。它可以看成是星形拓扑结构的扩 展.在树形网中,节点按层次进行连接,信息交换主要在上, 下节点之间进行。树形结构主要用于用户接入网或用户线 路网中。另外,主从网同步方式的时钟分配也采用树形结 构。
吉林通信行业职业技能鉴定中心
从网络纵向分层的观点来看,可根据不同的功能将网络 分解成多个功能层,上下层之间的关系为客户/服务者关系。 网络的纵向分层结构也是网络演进的争论焦点.曾经普遍认 可的开放系统互连(OSI)七层模型已显得太复杂,一些上层的 存在受到了挑战。因此,应根据未来网络的发展趋势与功能 需求进行更科学,更合理,更有效的分层。 传递现代信息的网络是复杂的,从不同的角度来看,会对 网络有不同的理解和描述。网络可以从功能上,逻辑上,物理 实体和对用户服务的界面上等不同的角度和层次进行划分。 为了客观和全面地描述信息基础设施网络结构,可以根据网 络的结构特征采用垂直和水平的描述方法。垂直描述是从功 能上将网络分为应用层,业务网和传输网(如图1-9所示),而 水平描述是基于用户接入网络实际的物理连接划分的,可分 为用户住地网,接入网和核心网,或局域网,城域网和广域网。
吉林通信行业职业技能鉴定中心
图1-9 现代通信网垂直观点的结构示意图
吉林通信行业职业技能鉴定中心
在垂直分层网总体结构中,应用层面表示各种信息应用。 业务网层面表示传送各种信息的业务网;传送网层面表示支 持业务网的传送手段和基础设施;支持网则可以支持全部三 个层面的工作,提供保证网络有效正常运行的各种控制和管 理能力,包括信令网,同步网和电信管理网。 网络的分层域网络规范和具体实施方法无关,简化了网 络规划和设计,各层的功能相对独立。因此,单独地设计和运 行每一层网络需要比将整个网络作为单个实体设计和运行简 单的多.随着信息服务多样化的发展及技术的演进,尤其是随 着软交换等先进技术的出现,现代通信域支撑技术还会出现 变化,如增加控制层等平面,而网络分层的变化将主要体现在 应用层和业务层面上,网络的基础层即传送网将保持相对稳 定。
现代通信网概论学习报告
西安邮电大学(计算机学院)课学习报告报告名称:现代通信网概论学习报告专业名称:计算机科学与技术班级:计科1107学生:程彬彬(17)学号(8位):04111137指导教师:军敏学习阶段:2014年10月现代通信网概论学习报告1 我国Internet网络架构1.1 全国四大骨干网1.1.1 中国科技网(CSTNET)1994年中国科学技术网CSTNET首次实现和Internet直接连接,同时建立了我国最高域名服务器,标志着我国正式接入Internet。
接着,相继又建立了中国教育科研网(Cernet)计算机互联网(ChinaNet)和中国金桥网(Genet),从此中国用户日益熟悉并使用Internet。
中国科技网是在中关村地区教育与科研示网(NCFC)和中国科学院网(CASnet)的基础上,建设和发展起来的覆盖全国围的大型计算机网络,是我国最早建设并获得国家正式承认具有国际出口的中国四大互联网络之一。
中国科技网的服务主要包括网络通信服务,信息资源服务,超级计算服务和域名注册服务。
中国科技网拥有科学数据库,科技成果,科技管理,技术资料和文献情报等特有的科技信息资源,向国外用户特工各种科技信息服务。
中国科技网的网络中心还受国务院的委托,管理中国互联网信息中心(CNNIC),负责提供中国顶级域"CN"的注册服务。
1.1.2 中国教育和科研计算机网(CERNET)CERNET是中国第一个由国家投资建设,教育部负责管理,覆盖全国的,由国科技人员自行设计和建设的国家级大型计算机网络。
CERNET于1995年11月建成,1996 年被国务院确认为全国四大骨干网之一。
CERNET全国网络中心设在清华大学,负责全国主干网的运行管理。
地区网络中心和地区主结点分别设在清华大学、大学、邮电大学、交通大学、交通大学、华中科技大学、华南理工大学、电子科技大学、东南大学、东北大学等10所高校,负责地区网的运行管理和规划建设。
gsm简介
MSC
GMSC
HLR
MSC
GMSC
SSP
三级结构:北京、广东等
二级结构:湖北、湖南等
HSTP:High signal transit point 高级信令转接点,负责省际之间的信令转接 LSTP:Low signal transit point 低级信令转接点,负责省内之间的信令转接 MSC: Mobile Service switch center移动交换中心,负责处理本地话务
• 中国移动长途七号信令网始建于1998年底,目前已完成了三期扩 容工程,逐步形成了较为完善的中国移动七号长途信令网网路架 构。 • 在除西藏以外的30个省各建设了一对独立的HSTP,以A、B平面 的组网方式组成双平面的GSM移动长途NO.7信令网。同一平面内 的HSTP网状网相连,不同平面间同省市的HSTP相连(其中一个 平 面 采 用 华 为 的 C&C08STP 设 备 , 另 一 平 面 采 用 上 海 贝 尔 的 S1240STP设备。) • 广东、江苏、辽宁、山东、浙江省的HSTP负责处理省际信令,另 外五省还各建设有一对独立的LSTP负责处理省内信令。 • 其余25个省/市的HSTP还兼做本省/市的LSTP,负责处理省际、省 内信令,西藏的LSTP连接到北京的一对HSTP上
二、第二代数字移动通信系统
2、GSM和IS-95 CDMA技术比较 、 和 - 技术比较
标准化程度 技术先进性 设备成熟性 业务 容量 终端设备 话音质量 GSM 标准化程度高,具有开放的 A 接口和人机接口 在 无 线 技 术 是 80 年 代的 技 术,是各厂家妥协的产物 设备供应商多 在业务方面有一定优势,如智 能业务和国际漫游等 频率利用率低,相同频率资源 下无线网络容量小 终端设备种类丰富 实现了机卡分离 引入 EFR 之前,话音编码技术 落后 IS-95 CDMA 标准化程度较差, 无线技术有一定的先进性 设备供应商较少 在数据业务方面有一定优势 频谱利用率高,无线网络容量 大 分离的手机全面上市要到 2001 年之后 与 GSM 引入 EFR 之后的话音质 量基本相当
中国通信网络结构
中国通信网络结构GSM 数字蜂窝通信系统的主要组成部分可分:为移动台系统(MSS )、基站子系统(BSS )和移动交换网络子系统 (MSS )。
基站子系统(简称基站 BS )由基站收发台 (BTS ) 和基站控制器(BSC )组成;移动交换网络子系统由移动交换中心( MSC 和操作维护 中心(OMC 以及原地位置寄存器( HLR 、访问 位置寄存器(VLR )、鉴权中心(AUQ和设备标志寄存器( EIR )等组成。
.语音通信网络(一).公用电话交换网(PSTN 公共交换电话网主要由交换系统和传输系统两大部 分组成,其中,交换系统中的设备主要是电话交换机,电 话交换机也随着电子技术的发展经历了磁石式、步进制、 纵横制交换机,最后到程控交换机的发展历程。
传输系统主要由传输设备和线缆组成, 传输设备也由早期的载波复用设备发展到 SDH 线缆也由铜线发展到光纤。
PSTN 中使用的技术标准由国际电信联合会( ITU )规 定,采用 E.163/E.164 (通俗称作电话号码)进行编址。
由于模拟电话线路 是针对话音频率 30-4000HZ 而优化设计的,使通过模拟电话线路的数据传输速率被限制在 33.4Kbps 以内。
(二).移动通信网 1. GSM 通信系统 GSM 全名为:Global System for Mobile Com mun icatio ns ,中 文为全球移动通讯系统,俗称 "全球通”,是一种起源于欧洲的移动通 信技术标准,是第二代移动通信技术,其开发目的是让全球各地可以 共同使用一个移动电话网络标准, 让用户使用一部手机就能行遍全球。
中国移动 CUFMA MOBILE £20中国朕遢 ^5O CHTMA UNICOM GSM 系统包括 GSM 900: 900MHz GSM18O0 1800MHz 及 GSM19O0 1900M Hz 等几个频段 GSM 系统的组成其中MSS与BSS之间的接口为A接口,BSS与MS之间的接口为Um接口。
通信网络组成
1.3通信网的拓Biblioteka 结构一、网型(6)复合型:将前面的所有特点结合在一起 二、通信网的功能 1、网络发送结点与目的结点之间确实存在物理传输媒介,为通信双方提 供信息交换通路 2、协议变换:具有不同字符、码型、格式、信令、控制方式的终端用户 能互相得到信息 3、寻址:被传输的信息表明地址,具备寻址能力,正确达到目的地 4、路由选择:始结点和目的地结点间选择一条最佳的通道 5、差错控制:差错控制是在数字通信中利用编码方法对传输中产生的差 错进行控制,以提高数字消息传输的准确性。 6、分组装拆:将来自异步终端(非分组终端)的字符信息去掉起止比特 后组装成分组,送入分组交换网。在接收端再还原分组信息为字符, 发送给用户终端。随着分组技术的发展,RSU与PAD的功能基本相同。 三、网与交换 1、全连交换:不用交换,用户各自与其他任何用户都存在直达的电路网 上,例如卫星
SMTP:MTP 是一种提供可靠且有效电子邮件传输的协议。 SMTP 是建立在 FTP 文件传输服务上的一种邮件服务, 主要用于传输系统之间的邮件信息并提供来信有关的通知。
根据网络通信的功能要求,它把通信过程分为七层,分别为物理层、 数据链路层、网络层、传输层、会话层、表示层和应用层,每层都规 定了完成的功能及相应的协议。
(1)物理层:这是整个OSI参考模型的最低层,它的任务就是提供网络的物理 连接。所以,物理层是建立在物理介质上(而不是逻辑上的协议和会话), 它提供的是机械和电气接口。主要包括电缆、物理端口和附属设备,如双绞 线、同轴电缆、接线设备(如网卡等)、串口和并口等在网络中都是工作在 这个层次的。 物理层提供的服务包括:物理连接、物理服务数据单元顺序化(接收物理实体收 到的比特顺序,与发送物理实体所发送的比特顺序相同)和数据电路标识。 注、双绞线:是由两条相互绝缘的导线按照一定的规格互相缠绕(一般以顺时针 缠绕)在一起而制成的一种通用配线,属于信息通信网络传输介质。双绞线 过去主要是用来传输模拟信号的,但现在同样适用于数字信号的传输。 (2)数据链路层:数据链路层是建立在物理传输能力的基础上,以帧为单位传 输数据,它的主要任务就是进行数据封装和数据链接的建立。封装的数据信 息中,地址段含有发送节点和接收节点的地址,控制段用来表示数据连接帧 的类型,数据段包含实际要传输的数据,差错控制段用来检测传输中帧出现 的错误。 具体讲,数据链路层的功能包括:数据链路连接的建立与释放、构成数据链路 数据单元、数据链路连接的分裂、定界与同步、顺序和流量控制和差错的检 测和恢复等方面。
5G移动网络通信技术的核心网架构分析
5G移动网络通信技术的核心网架构分析摘要:5G通信技术对推动智能终端业务发展和移动通信技术发展具有直接作用。
5G属于通信工程中的关键技术,其不仅能够使整体通信项目在传输上的质量得到提升,还可以促进智能通信的快速发展。
所以加强对5G移动互联网的建立与发展,并且对其核心网结构进行科学合理的构建,具有很高的技术要求。
本文对5G移动网络通信技术的核心网架构进行分析和阐述,并给出相应的策略,以期对相关人员有所帮助。
关键词:5G移动网络通信技术;核心网;架构引言伴随互联网信息技术的开展,互联网、人工智能、云计算、大数据等技术,现阶段已成为新时代的焦点,在制造业强国战略背景下,这些技术作为这一战略的重要环节,在“十三五”规划中5G网络得到了关注和重视。
5G通信技术推出后,通信行业发展速度加快,而且对各行业的发展也起到了重要的助力支持。
15G通信网络架构在5G通信网络中,依托于大数据技术构建网络架构,这其中涉及到网络数据中心的建设,并以此来完成信息输入输出,实现信息的高效传递。
而且通过大数据技术的应用,可以针对各类网络业务进行有效协调。
因此在具体设计5G网络架构过程中,需要提高实际设计过程中的水准,确保网络架构具备良好的扩展性,充分地发挥出网络架构的重要价值。
将大数据技术作为5G通信网络架构建设过程中的重要驱动,不仅能够提高5G通信网络运行的高效性和稳定性,而且二者的有效结合,还能够促进5G通信网络社会效益的提升。
25G通信的关键技术2.1提高网络容量,促进网络结构优化升级优化5G技术的网络结构,不仅使网络传输速度提升,还能降低成本。
5G促进移动网络实现高效应用,其核心技术包括信号传输、云计算等,在信息传输方面,5G通信的速度是4G的一百倍,主要是基于多载波的技术支撑。
与传统串行传输形式相比,多载波是通过多个载波来实现数据信息的高速传输,借助并行传输手段,把串行信息流转换为高速并行,将其转换为多个低速并行信息流,再以叠加的形式来促进多载波高速传输系统。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中国通信网络结构一.语音通信网络(一).公用交换网(PSTN)公共交换网(Public Switched TelephoneNetwork)或简称PSTN,是一种用于全球语音通信的电路交换网络,也是目前世界上最大的以模拟技术为基础的电路交换网络,拥有用户数量大约是8亿。
公共交换网要紧由交换系统和传输系统两大部分组成,其中,交换系统中的设备要紧是交换机,交换机也随着电子技术的进展经历了磁石式、步进制、纵横制交换机,最后到程控交换机的进展历程。
传输系统要紧由传输设备和线缆组成,传输设备也由早期的载波复用设备进展到SDH,线缆也由铜线进展到光纤。
公共交换网最早是1876年由贝尔发明的开始建立的。
PSTN差不多经历了磁石交换、空分交换、程控交换、数字交换等等时期,目前几乎全部是数字化的网络。
为了适应业务的进展,PSTN目前正处于满足语音、数据、图像等传送需求的转型时期,正在向NGN(Next Generation Network)、移动与固定融合的方向进展。
PSTN中使用的技术标准由国际电信联合会(ITU)规定,采纳E.163/E.164(通俗称作号码)进行编址。
由于模拟线路是针对话音频率30-4000Hz 而优化设计的,使通过模拟线路的数据传输速率被限制在33.4Kbps以内。
(二).移动通信网1. GSM通信系统GSM全名为:Global System for Mobile Communications,中文为全球移动通讯系统,俗称"全球通",是一种起源于欧洲的移动通信技术标准,是第二代移动通信技术,其开发目的是让全球各地能够共同使用一个移动网络标准,让用户使用一部手机就能行遍全球。
GSM系统包括 GSM 900:900MHz、GSM1800:1800MHz 及 GSM1900:1900MHz等几个频段。
我国于20世纪90年代初引进采纳此项技术标准,此前一直是采纳蜂窝模拟移动技术,即第一代GSM技术(2001年12月31日我国关闭了模拟移动网络)。
GSM系统的组成GSM数字蜂窝通信系统的要紧组成部分可分:为移动台系统(MSS)、基站子系统(BSS)和移动交换网络子系统(MSS)。
基站子系统(简称基站BS)由基站收发台(BTS)和基站操纵器(BSC)组成;移动交换网络子系统由移动交换中心(MSC)和操作爱护中心(OMC)以及原地位置寄存器(HLR)、访问位置寄存器(VLR)、鉴权中心(AUC)和设备标志寄存器(EIR)等组成。
其中MSS与BSS之间的接口为A接口,BSS与MS之间的接口为Um接口。
GSM规范对系统的A接口和Um接口都有明确的规定,也确实是说,A接口和Um接口是开放的接口。
移动交换子系统MSS:完成信息交换、用户信息治理、呼叫接续、号码治理等功能。
基站子系统BSS:BSS系统是在一定的无线覆盖区中由MSC操纵,与MS进行通信的系统设备,完成信道的分配、用户的接入和寻呼、信息的传送等功能。
移动台MS:MS是GSM系统的移动用户设备,它由两部分组成,移动终端和客户识别卡(SIM卡)。
移动终端确实是“机”,它可完成话音编码、信道编码、信息加密、信息的调制和解调、信息发射和接收。
SIM卡确实是“人”,它类似于我们现在所用的IC卡,因此也称作智能卡,存有认证客户身份所需的所有信息,并能执行一些与安全保密有关的重要信息,以防止非法客户进入网路。
SIM卡还储备与网路和客户有关的治理数据,只有插入SIM卡后移动终端才能接入进网。
操作爱护子系统:GSM子系统还包括操作爱护子系统(OMC),对整个GSM网络进行治理和监控。
通过它实现对GSM网内各种部件功能的监视、状态报告、故障诊断等功能。
区域划分从地理位置范畴来看,GSM系统分为GSM服务区,公用陆地移动网(PLMN)业务区、移动交换操纵区(MSC区)、位置区(LA)、基站区和小区。
目前,中国移动、中国联通各拥有一个GSM网,为世界最大的移动通信网络。
中国移动手机号段为:134-139、147、150-152、157-159、187。
中国联通手机号段为:130-132、155、156、185、186。
2.CDMA通信系统CDMA(Code Division Multiple Access)即:码分多址移动通信,是一种先进的大容量无线通信技术。
其差不多网络系统组成与GSM系统类似。
CDMA技术的原理是基于扩频技术,立即需传送的具有一定信号带宽信息数据,用一个带宽远大于信号带宽的高速伪随机码进行调制,使原数据信号的带宽被扩展,再经载波调制并发送出去。
接收端使用完全相同的伪随机码,与接收的带宽信号作相关处理,把宽带信号换成原信息数据的窄带信号即解扩,以实现信息通信。
CDMA技术持点(1)抗干扰能力强。
这是扩频通信的差不多特点,是所有通信方式无法比拟的。
(2)宽带传输,抗衰落能力强。
(3)采纳了话音激活技术和扇区化技术。
因为CDMA系统的容量直截了当与所受的干扰有关,采纳话音激活和扇区化技术能够减少干扰,能够使整个系统的容量增大。
(4)采纳了移动台辅助的软切换。
通过它能够实现无缝切换,保证了通话的连续性,减少了掉话的可能性。
处于切换区域的移动台通过分集接收多个基站的信号,能够减低自身的发射功率,从而减少了对周围基站的干扰,如此有利于提高反向联路的容量和覆盖范畴。
(5)采纳了功率操纵技术,如此降低了平准发射功率。
(6)具有软容量特性。
能够在话务量高峰期通过提高误帧率来增加能够用的信道数。
当相邻小区的负荷一轻一重时,负荷重的小区能够通过减少导频的发射功率,使本小区的边缘用户由于导频强度的不足而切换到相临小区,使负担分担。
(7)兼容性好。
由于CDMA的带宽专门大,功率分布在宽敞的频谱上,功率话密度低,对窄带模拟系统的干扰小,因此两者能够共存。
即兼容性好。
(8)CDMA的频率利用率高,不需频率规划,这也是CDMA的特点之一。
(9)CDMA高效率的QCELP话音编码。
话音编码技术是数字通信中的一个重要课题。
QCELP是利用码表矢量量化差值的信号,并依照语音激活的程度产生一个输出速率可变的信号。
这种编五马方式被认为是目前效率最高的编码技术,在保证有较好话音质量的前提下,大大提高了系统的容量。
这种声码器具有8kbit/S和13kbit/S两种速率的序列。
8kbit/S序列从1.2kbit/s到9.6kbit/s可变,13kbit/S序列则从1.8kbt/s到14.4kbt/S可变。
最近,又有一种8kbit/sEVRC型编码器问世,也具有8kbit/s声码器容量大的特点,话音质量也有了明显的提高。
与GSM相比,CDMA系统具备许多得天独厚的优势.对运营商来说:CDMA系统覆盖范畴大、容量大、频谱利用率高、基站数量少、频率规划简单;CDMA系统具有路径分级及频率分集的特点,可更好的克服外界干扰,提高系统的灵敏度;对用户来说:CDMA 系统具有良好花因质量、软切换所带来的低调话率的优势,因地发射功率其手机被誉为“绿色手机”称号,且手机电池省电。
中国联通于2002年1月8日正式开通了CDMA网络并投入商用,2008年10月1日中国联通CDMA网络转由中国电信经营,手机号段为133、153。
3.第三代移动通信系统(3G)第三代移动通信技术(3rd-generation,3G),是指支持高速数据传输的蜂窝移动通讯技术。
3G服务能够同时传送声音及数据信息,速率一样在几百kbps以上。
目前3G存在四种标准:CDMA2000,WCDMA,TD-SCDMA,WiMAX。
3G服务能够同时传送声音(通话)及数据信息(电子邮件、即时通信等)。
代表特点是提供高速数据业务。
相对第一代模拟制式手机(1G)和第二代GSM、CDMA等数字手机 (2G),第三代手机(3G)一样地讲,是指将无线通信与国际互联网等多媒体通信结合的新一代移动通信系统,以后的3G必将与社区网站进行结合,WAP与web的结合是一种趋势,时下流行的微博客网站:大围脖、新浪微博等就差不多将此应用加入进来。
3G与2G的要紧区别是在传输声音和数据的速度上的提升,它能够在全球范畴内更好地实现无线漫游,并处理图像、音乐、视频流等多种媒体形式,提供包括网页扫瞄、会议、电子商务等多种信息服务,同时也要考虑与已有第二代系统的良好兼容性。
为了提供这种服务,无线网络必须能够支持不同的数据传输速度,也确实是说在室内、室外和行车的环境中能够分别支持至少2Mbps(兆比特/每秒)、384kbps(千比特/每秒)以及144kbps的传输速度。
目前国内支持国际电联确定三个无线接口标准,分别是中国电信的CDMA2000,中国联通的WCDMA,中国移动的TD-SCDMA。
GSM设备采纳的是时分多址,而CDMA使用码分扩频技术,先进功率和话音激活至少可提供大于3倍GSM网络容量,业界将CDMA技术作为3G的主流技术,中国电信差不多将CDMA升级到3G网络,3G要紧特点是可提供移动宽带多媒体业务。
国际电信联盟(ITU)在2000年5月确定WCDMA、CDMA2000、TD-SCDMA以及WiMAX四大主流无线接口标准,写入3G技术指导性文件《2000年国际移动通讯打算》(简称IMT—2000)。
CDMA是Code Division Multiple Access (码分多址)的缩写,是第三代移动通信系统的技术基础。
第一代移动通信系统采纳频分多址(FDMA)的模拟调制方式,这种系统的要紧缺点是频谱利用率低,信令干扰话音业务。
第二代移动通信系统要紧采纳时分多址(TDMA)的数字调制方式,提高了系统容量,并采纳独立信道传送信令,使系统性能大大改善,但TDMA的系统容量仍旧有限,越区切换性能仍不完善。
CDMA系统以其频率规划简单、系统容量大、频率复用系数高、抗多径能力强、通信质量好、软容量、软切换等特点显示出庞大的进展潜力。
下面分别介绍一下3G的几种标准:W-CDMA:也称为WCDMA,全称为Wideband CDMA,也称为CDMA Direct Spread,意为宽频分码多重存取,这是基于GSM网进展出来的3G技术规范,是欧洲提出的宽带CDMA技术,它与日本提出的宽带CDMA技术差不多相同,目前正在进一步融合。
W-CDMA的支持者要紧是以GSM系统为主的欧洲厂商,日本公司也或多或少参与其中,包括欧美的爱立信、阿尔卡特、诺基亚、朗讯、北电,以及日本的NTT、富士通、夏普等厂商。
该标准提出了GSM(2G)-GPRS-EDGE-WCDMA(3G)的演进策略。
这套系统能够架设在现有的GSM网络上,关于系统提供商而言能够较轻易地过渡。
估量在GSM系统相当普及的亚洲,对这套新技术的同意度会相当高。
因此W-CDMA具有先天的市场优势。
