实验报告 常用电子仪器的使用

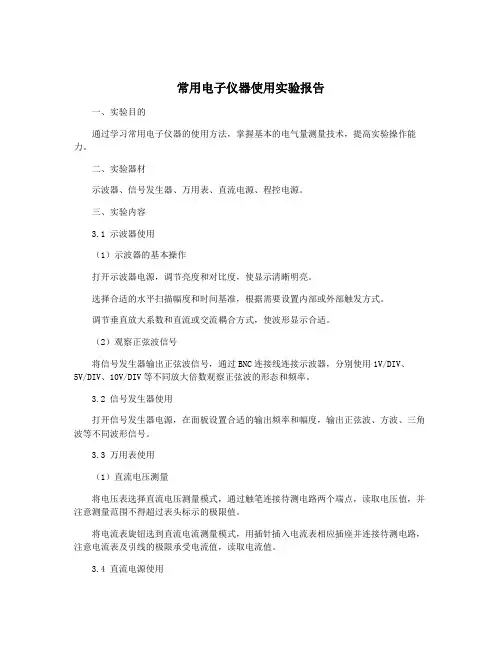

常用电子仪器使用实验报告
常用电子仪器使用实验报告一、实验目的通过学习常用电子仪器的使用方法,掌握基本的电气量测量技术,提高实验操作能力。
二、实验器材示波器、信号发生器、万用表、直流电源、程控电源。
三、实验内容3.1 示波器使用(1)示波器的基本操作打开示波器电源,调节亮度和对比度,使显示清晰明亮。
选择合适的水平扫描幅度和时间基准,根据需要设置内部或外部触发方式。
调节垂直放大系数和直流或交流耦合方式,使波形显示合适。
(2)观察正弦波信号将信号发生器输出正弦波信号,通过BNC连接线连接示波器,分别使用1V/DIV、5V/DIV、10V/DIV等不同放大倍数观察正弦波的形态和频率。
3.2 信号发生器使用打开信号发生器电源,在面板设置合适的输出频率和幅度,输出正弦波、方波、三角波等不同波形信号。
3.3 万用表使用(1)直流电压测量将电压表选择直流电压测量模式,通过触笔连接待测电路两个端点,读取电压值,并注意测量范围不得超过表头标示的极限值。
将电流表旋钮选到直流电流测量模式,用插针插入电流表相应插座并连接待测电路,注意电流表及引线的极限承受电流值,读取电流值。
3.4 直流电源使用将待测电路接入直流电源正负极,调节输出电压并测量,注意电源极性和输出电流限制。
四、实验结果按照实验操作要求,通过示波器、信号发生器、万用表、直流电源和程控电源进行了实验,成功实现了电气量的测量和电路的调整。
五、实验心得通过这次实验,我对常用电子仪器的使用方法有了更深入的了解,掌握了基本的电气量测量技术,提高了实验操作能力。
在实验中,我发现仪器的质量和精度对最终的测量结果起着重要的影响,要注意选用合适的仪器并严格遵守操作规程,才能取得准确可靠的实验结果。

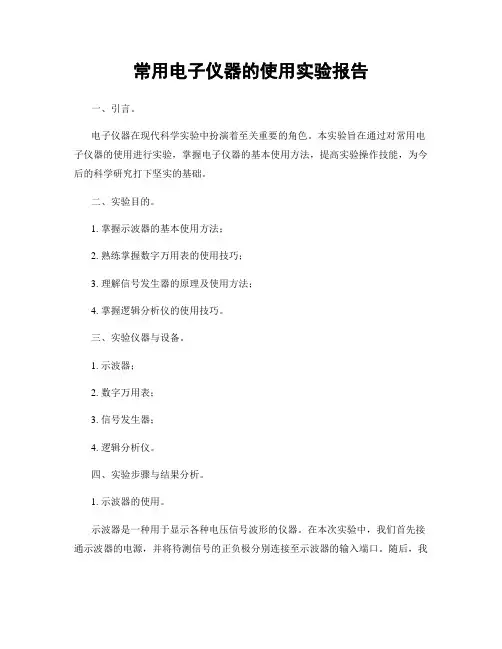

常用电子仪器的使用实验报告
常用电子仪器的使用实验报告一、引言。
电子仪器在现代科学实验中扮演着至关重要的角色。
本实验旨在通过对常用电子仪器的使用进行实验,掌握电子仪器的基本使用方法,提高实验操作技能,为今后的科学研究打下坚实的基础。
二、实验目的。
1. 掌握示波器的基本使用方法;2. 熟练掌握数字万用表的使用技巧;3. 理解信号发生器的原理及使用方法;4. 掌握逻辑分析仪的使用技巧。
三、实验仪器与设备。
1. 示波器;2. 数字万用表;3. 信号发生器;4. 逻辑分析仪。
四、实验步骤与结果分析。
1. 示波器的使用。
示波器是一种用于显示各种电压信号波形的仪器。
在本次实验中,我们首先接通示波器的电源,并将待测信号的正负极分别连接至示波器的输入端口。
随后,我们调节示波器的水平、垂直灵敏度,观察并记录示波器显示的波形。
通过实验,我们可以清晰地观察到待测信号的波形特征,如频率、幅度等。
2. 数字万用表的使用。
数字万用表是一种用于测量电压、电流、电阻等电学量的仪器。
在本次实验中,我们首先选择合适的测量档位,并将待测电路的正负极分别连接至数字万用表的测量端口。
随后,我们读取并记录数字万用表显示的测量数值。
通过实验,我们可以准确地获取待测电路的电学量数值。
3. 信号发生器的使用。
信号发生器是一种用于产生各种频率、幅度的信号的仪器。
在本次实验中,我们首先接通信号发生器的电源,并设置待发生信号的频率、幅度等参数。
随后,我们将信号发生器的输出端口连接至示波器的输入端口,观察并记录示波器显示的信号波形。
通过实验,我们可以清晰地观察到信号发生器产生的不同频率、幅度的信号波形。
4. 逻辑分析仪的使用。
逻辑分析仪是一种用于分析数字电路工作状态的仪器。
在本次实验中,我们首先接通逻辑分析仪的电源,并将待测数字电路的输入端口与逻辑分析仪的输入端口相连。
随后,我们通过逻辑分析仪的显示屏观察并记录待测数字电路的工作状态。
通过实验,我们可以清晰地观察到待测数字电路的逻辑高低电平状态。

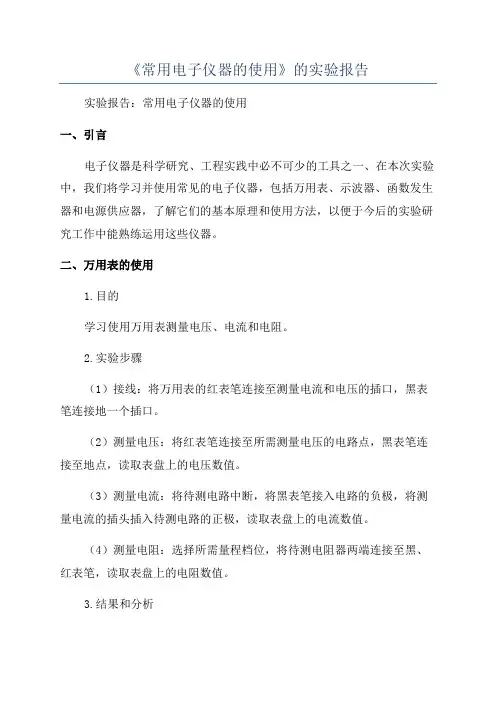

《常用电子仪器的使用》的实验报告
《常用电子仪器的使用》的实验报告实验报告:常用电子仪器的使用一、引言电子仪器是科学研究、工程实践中必不可少的工具之一、在本次实验中,我们将学习并使用常见的电子仪器,包括万用表、示波器、函数发生器和电源供应器,了解它们的基本原理和使用方法,以便于今后的实验研究工作中能熟练运用这些仪器。
二、万用表的使用1.目的学习使用万用表测量电压、电流和电阻。
2.实验步骤(1)接线:将万用表的红表笔连接至测量电流和电压的插口,黑表笔连接地一个插口。
(2)测量电压:将红表笔连接至所需测量电压的电路点,黑表笔连接至地点,读取表盘上的电压数值。
(3)测量电流:将待测电路中断,将黑表笔接入电路的负极,将测量电流的插头插入待测电路的正极,读取表盘上的电流数值。
(4)测量电阻:选择所需量程档位,将待测电阻器两端连接至黑、红表笔,读取表盘上的电阻数值。
3.结果和分析经过测量,我们得到了准确的电压、电流和电阻数值,并且这些数据与预期结果相符合。
三、示波器的使用1.目的学习使用示波器观察电路中的波形。
2.实验步骤(1)接线:将待观察的电路连接至示波器的通道1或通道2(2)调整水平:通过调整示波器的水平控制旋钮,使波形在示波器屏幕上水平对齐。
(3)调整垂直:通过调整示波器的垂直控制旋钮,使波形在示波器屏幕上垂直对齐。
3.结果和分析观察到了电路中的波形,在示波器屏幕上得到了清晰的显示。
通过调整水平和垂直控制旋钮,使波形对齐,实现了准确观察。
四、函数发生器的使用1.目的学习使用函数发生器产生特定的电信号。
2.实验步骤(1)接线:将函数发生器的输出端接入待测电路。
(2)选择波形:通过选择函数发生器上的波形选择开关,选择所需的波形类型。
(3)设置频率:通过调整函数发生器上的频率调节旋钮,设置所需的信号频率。
3.结果和分析通过函数发生器产生了特定的信号,经过连接至待测电路后,对电路中的元件产生了作用。
五、电源供应器的使用1.目的学习使用电源供应器为电路提供恒定的电流或电压。

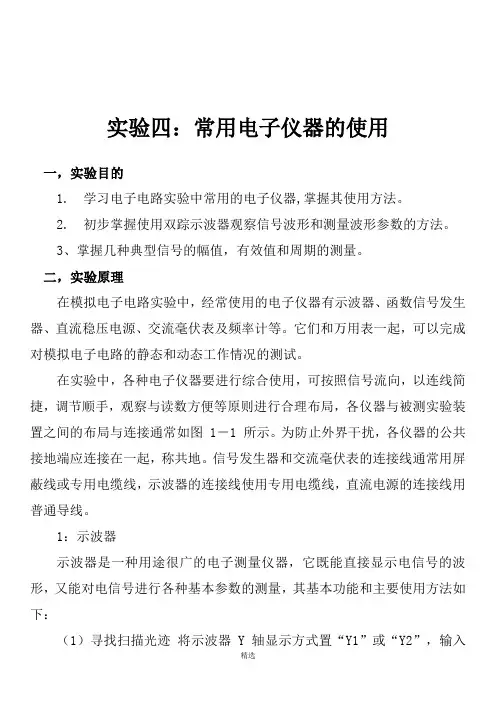

常用电子仪器的使用实验报告
实验四:常用电子仪器的使用一,实验目的1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。
2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。
3、掌握几种典型信号的幅值,有效值和周期的测量。
二,实验原理在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。
在实验中,各种电子仪器要进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接通常如图 1-1 所示。
为防止外界干扰,各仪器的公共接地端应连接在一起,称共地。
信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线,示波器的连接线使用专用电缆线,直流电源的连接线用普通导线。
1:示波器示波器是一种用途很广的电子测量仪器,它既能直接显示电信号的波形,又能对电信号进行各种基本参数的测量,其基本功能和主要使用方法如下:(1)寻找扫描光迹将示波器 Y 轴显示方式置“Y1”或“Y2”,输入耦合方式置“GND”,开机预热后,若在显示屏上不出现光点和扫描基线,可按下列操作去找到扫描线:① 适当调节亮度旋钮。
② 触发方式开关置“自动”。
③ 适当调节垂直、水平“位移”旋钮,使扫描光迹位于屏幕中央。
(若示波器设有“寻迹”按键,可按下“寻迹”按键,判断光迹偏移基线的方向。
)(2)双踪示波器一般有五种显示方式,即“Y1”、“Y2”、“Y1+Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。
“交替”显示方式一般适宜于输入信号频率较高时使用,“断续”显示一般适宜于输入信号频率较低时使用。
(3)为了显示稳定的被测信号波形,“触发源选择”开关一般选为“内”触发,使扫描触发信号取自示波器内部的 Y 通道。
(4)触发方式开关通常先置于“自动”调出波形后,若被显示的波形不稳定,可置触发方式开关于“常态”,通过调节“触发电平”旋钮找到合适的触发电压,使被测试的波形稳定地显示在示波器屏幕上。

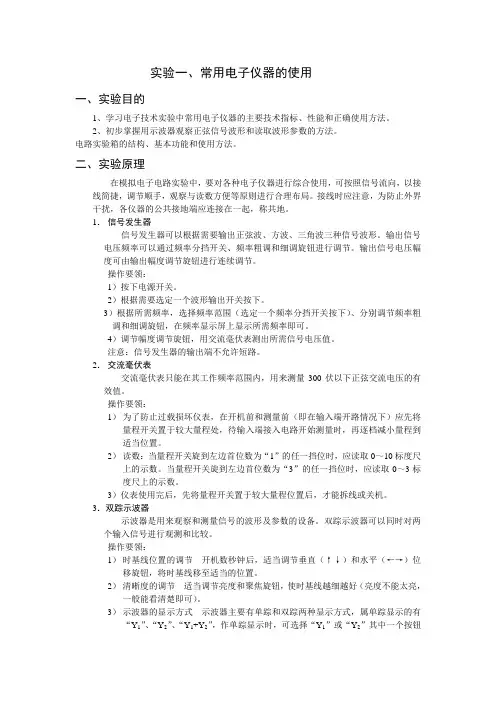

《常用电子仪器的使用》的实验报告
实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。
2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。
电路实验箱的结构、基本功能和使用方法。
二、实验原理在模拟电子电路实验中,要对各种电子仪器进行综合使用,可按照信号流向,以接线简捷,调节顺手,观察与读数方便等原则进行合理布局。
接线时应注意,为防止外界干扰,各仪器的公共接地端应连接在一起,称共地。
1.信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。
输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。
输出信号电压幅度可由输出幅度调节旋钮进行连续调节。
操作要领:1)按下电源开关。
2)根据需要选定一个波形输出开关按下。
3)根据所需频率,选择频率范围(选定一个频率分挡开关按下)、分别调节频率粗调和细调旋钮,在频率显示屏上显示所需频率即可。
4)调节幅度调节旋钮,用交流毫伏表测出所需信号电压值。
注意:信号发生器的输出端不允许短路。
2.交流毫伏表交流毫伏表只能在其工作频率范围内,用来测量300伏以下正弦交流电压的有效值。
操作要领:1)为了防止过载损坏仪表,在开机前和测量前(即在输入端开路情况下)应先将量程开关置于较大量程处,待输入端接入电路开始测量时,再逐档减小量程到适当位置。
2)读数:当量程开关旋到左边首位数为“1”的任一挡位时,应读取0~10标度尺上的示数。
当量程开关旋到左边首位数为“3”的任一挡位时,应读取0~3标度尺上的示数。
3)仪表使用完后,先将量程开关置于较大量程位置后,才能拆线或关机。
3.双踪示波器示波器是用来观察和测量信号的波形及参数的设备。
双踪示波器可以同时对两个输入信号进行观测和比较。
操作要领:1)时基线位置的调节开机数秒钟后,适当调节垂直(↑↓)和水平(←→)位移旋钮,将时基线移至适当的位置。
2)清晰度的调节适当调节亮度和聚焦旋钮,使时基线越细越好(亮度不能太亮,一般能看清楚即可)。

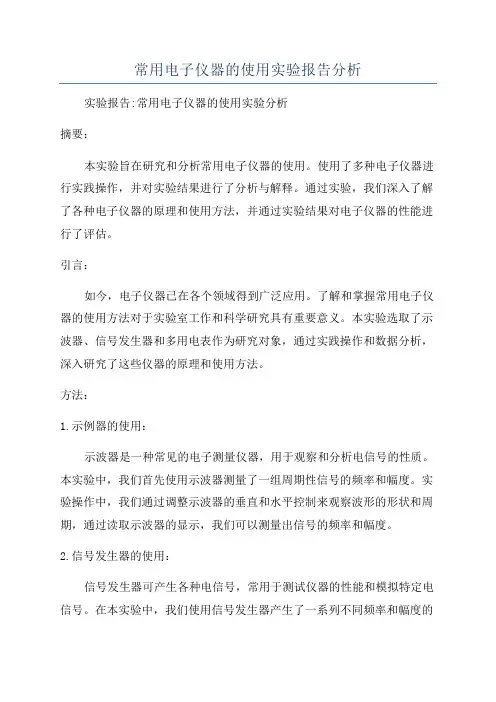

常用电子仪器的使用实验报告分析
常用电子仪器的使用实验报告分析实验报告:常用电子仪器的使用实验分析摘要:本实验旨在研究和分析常用电子仪器的使用。
使用了多种电子仪器进行实践操作,并对实验结果进行了分析与解释。
通过实验,我们深入了解了各种电子仪器的原理和使用方法,并通过实验结果对电子仪器的性能进行了评估。
引言:如今,电子仪器已在各个领域得到广泛应用。
了解和掌握常用电子仪器的使用方法对于实验室工作和科学研究具有重要意义。
本实验选取了示波器、信号发生器和多用电表作为研究对象,通过实践操作和数据分析,深入研究了这些仪器的原理和使用方法。
方法:1.示例器的使用:示波器是一种常见的电子测量仪器,用于观察和分析电信号的性质。
本实验中,我们首先使用示波器测量了一组周期性信号的频率和幅度。
实验操作中,我们通过调整示波器的垂直和水平控制来观察波形的形状和周期,通过读取示波器的显示,我们可以测量出信号的频率和幅度。
2.信号发生器的使用:信号发生器可产生各种电信号,常用于测试仪器的性能和模拟特定电信号。
在本实验中,我们使用信号发生器产生了一系列不同频率和幅度的信号,并使用示波器进行观察。
实验中,我们通过调整信号发生器的频率和幅度控制来生成不同的信号,并使用示波器验证其输出。
3.多用电表的使用:多用电表是一种常见的电子测量仪器,可用于测量电压、电流、电阻等。
在本实验中,我们使用多用电表测量了不同电阻和电压的数值。
实验中,我们通过选择合适的电量测量档位和接线方式,使用多用电表测量并记录了不同电阻和电压的数值。
结果与讨论:通过本实验,我们得出了以下结论:1.示例器的使用:通过示波器的测量实验,我们能够准确测量出信号的频率和幅度。
在实验中,我们观察到信号的频率和幅度与调整示波器的垂直和水平控制有关。
示波器的使用对于分析和测量周期性信号的性质非常重要。
2.信号发生器的使用:信号发生器的频率和幅度控制能够准确地产生特定的信号。
在本实验中,我们通过调整信号发生器的频率和幅度,生成了一系列不同频率和幅度的信号,并通过示波器进行了观察验证。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告一、实验目的本次实验的主要目的是让我们熟悉并掌握几种常用电子仪器的使用方法,包括示波器、函数信号发生器、数字万用表等。
通过实际操作和测量,深入理解这些仪器的工作原理和性能特点,提高我们在电子电路实验中的实践能力和问题解决能力。
二、实验仪器1、示波器:用于观测电信号的波形、幅度、频率等参数。
2、函数信号发生器:能够产生各种类型的信号,如正弦波、方波、三角波等。
3、数字万用表:用于测量电压、电流、电阻等电学量。
三、实验原理(一)示波器的工作原理示波器是一种用于显示电信号波形的仪器。
它通过将输入的电信号在垂直方向上进行偏转,并在水平方向上按照一定的时间基准进行扫描,从而在屏幕上形成信号的波形图像。
示波器的主要参数包括垂直灵敏度、水平扫描速度、触发方式等。
(二)函数信号发生器的工作原理函数信号发生器是一种能够产生多种波形的电子仪器。
它通常基于集成芯片或数字合成技术,通过控制电路来产生所需的信号波形,并可以调节信号的频率、幅度、占空比等参数。
(三)数字万用表的工作原理数字万用表采用数字化测量技术,将输入的电学量转换为数字信号,并通过内部的微处理器进行处理和显示。
它可以测量直流电压、交流电压、直流电流、交流电流、电阻、电容、二极管等多种电学参数。
四、实验内容与步骤(一)示波器的使用1、连接示波器:将示波器的探头分别连接到信号源和地。
2、调节垂直灵敏度:根据输入信号的幅度,选择合适的垂直灵敏度挡位,以使信号能够在屏幕上清晰显示。
3、调节水平扫描速度:根据信号的频率,选择合适的水平扫描速度挡位,以使信号的一个周期能够在屏幕上完整显示。
4、触发设置:选择合适的触发源和触发方式,以稳定显示信号波形。
5、观察并记录信号波形:观察输入信号的波形,记录其幅度、周期等参数。
(二)函数信号发生器的使用1、连接函数信号发生器:将函数信号发生器的输出端连接到示波器或其他测量仪器。
2、选择信号类型:通过面板上的按键选择所需的信号类型,如正弦波、方波、三角波等。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告一、实验目的1、了解并熟悉常用电子仪器的基本功能和操作方法。
2、掌握如何正确使用示波器、函数信号发生器、数字万用表等仪器进行测量和分析。
3、通过实际操作,提高对电子电路的测试和故障诊断能力。
二、实验仪器1、示波器:用于观察电信号的波形,测量电压、频率、周期等参数。
2、函数信号发生器:产生各种不同类型的信号,如正弦波、方波、三角波等。
3、数字万用表:测量电阻、电容、电压、电流等电学量。
三、实验原理(一)示波器原理示波器是一种能够显示电信号波形的电子仪器。
它通过在水平方向上扫描电子束,同时在垂直方向上根据输入信号的电压大小来偏转电子束,从而在屏幕上形成信号的波形。
(二)函数信号发生器原理函数信号发生器内部采用数字合成技术或模拟电路来产生特定类型和频率的信号。
通过调节相关的旋钮和按键,可以改变输出信号的类型、频率、幅度等参数。
(三)数字万用表原理数字万用表基于数字测量技术,将输入的电学量经过转换和处理,最终以数字形式显示在屏幕上。
四、实验步骤(一)示波器的使用1、打开示波器电源,预热一段时间。
2、调节“辉度”、“聚焦”旋钮,使屏幕上的扫描线清晰可见。
3、选择合适的输入通道,并将探头连接到信号源。
4、根据信号的特点,调节“垂直灵敏度”、“水平扫描速度”等旋钮,使波形在屏幕上显示合适的大小和周期。
5、测量信号的电压、周期、频率等参数。
(二)函数信号发生器的使用1、打开函数信号发生器电源。
2、选择所需的信号类型,如正弦波、方波或三角波。
3、通过调节“频率调节”旋钮,设置输出信号的频率。
4、利用“幅度调节”旋钮,改变输出信号的幅度。
(三)数字万用表的使用1、将数字万用表的旋钮拨到所需测量的电学量档位,如电阻档、电压档或电流档。
2、对于电阻测量,将表笔短接,进行“零欧姆”校准。
3、把表笔分别接触被测元件的两端,读取测量值。
五、实验数据及分析(一)示波器测量数据|信号类型|频率(Hz)|周期(ms)|峰峰值电压(V)|||||||正弦波|50|20|5||方波|100|10|35|(二)函数信号发生器输出数据|信号类型|设置频率(Hz)|实际输出频率(Hz)|设置幅度(V)|实际输出幅度(V)||||||||正弦波|200|198|2|195||方波|500|495|3|28|(三)数字万用表测量数据|元件|测量值|标称值|误差|||||||电阻1|100Ω|100Ω|0||电阻2|51kΩ|51kΩ|0|分析:从实验数据可以看出,示波器测量的信号参数基本符合预期,函数信号发生器的输出存在一定的误差,但在可接受范围内。
常用电子仪器的使用实验报告-互联网类
常用电子仪器的使用实验报告-互联网类关键信息项1、实验仪器名称2、实验目的3、实验步骤4、实验数据与结果5、误差分析6、注意事项11 实验仪器名称本次实验所使用的常用电子仪器包括:示波器、函数信号发生器、数字万用表、直流电源等。
111 示波器用于观测电信号的波形,测量信号的幅度、频率、周期等参数。
112 函数信号发生器能够产生各种不同类型的信号,如正弦波、方波、三角波等。
113 数字万用表用于测量电压、电流、电阻等电学量。
114 直流电源提供稳定的直流电压输出。
12 实验目的通过对常用电子仪器的实际操作,掌握其基本使用方法和测量原理,提高对电子电路的分析和调试能力。
121 熟悉示波器的操作界面和功能设置,能够正确调整示波器以显示清晰的信号波形,并准确测量信号的参数。
122 学会使用函数信号发生器产生所需的各种信号,并调节其参数。
123 掌握数字万用表的测量方法,能够准确测量不同电学量。
124 了解直流电源的使用规范,正确设置输出电压和电流。
13 实验步骤131 示波器的使用1311 接通示波器电源,预热一段时间。
1312 选择合适的输入通道,并设置耦合方式(如直流耦合或交流耦合)。
1313 调整垂直灵敏度和水平扫描速度,使信号波形在屏幕上显示合适的大小。
1314 触发模式设置,以稳定显示信号。
1315 测量信号的幅度、频率、周期等参数,并记录。
132 函数信号发生器的使用1321 打开函数信号发生器电源。
1322 选择所需的信号类型(正弦波、方波、三角波等)。
1323 调节频率、幅度、占空比等参数,通过示波器观察输出信号的变化。
133 数字万用表的使用1331 选择合适的测量功能和量程。
1332 将表笔正确连接到被测电路或元件上,读取测量值。
134 直流电源的使用1341 打开直流电源,设置输出电压和电流。
1342 将电源输出连接到负载电路,观察输出电压和电流的稳定性。
14 实验数据与结果141 示波器测量数据记录所测量信号的幅度、频率、周期等参数,并与理论值进行比较。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告实验目的:1.了解常用电子仪器的基本原理和使用方法;2.掌握电阻、电容、电感的测量方法;3.熟悉示波器的基本操作;4.了解数字万用表的使用;5.掌握信号发生器的使用方法。
实验器材:1.示波器2.数字万用表3.信号发生器4.电阻、电容、电感元件实验原理:1.电阻的测量原理:通过连接电流表和电阻,使用欧姆定律测量电阻值。
2.电容的测量原理:通过连接电容和电压表,使用电容充放电公式测量电容值。
3.电感的测量原理:通过连接电感和频率计,使用电感与频率之间的关系公式测量电感值。
4.示波器的原理与操作:示波器用于显示电压和电流的波形,通过调节示波器的各种参数,可以观察和分析波形的频率、振幅、相位等特性。
5.数字万用表的原理与使用:数字万用表能够测量直流电压、交流电压、直流电流、交流电流、电阻、电容等多种电气量,通过旋钮选择不同的测量量程进行测量。
6.信号发生器的原理与使用:信号发生器可以产生具有不同频率和振幅的电信号,通过连接信号发生器和被测电路,观察电路的响应情况。
实验步骤:1.电阻测量:将电阻与电流表连接,通过欧姆定律测量电阻值。
2.电容测量:将电容与电压表连接,通过电容充放电公式测量电容值。
3.电感测量:将电感与频率计连接,通过电感与频率之间的关系公式测量电感值。
4.示波器使用:连接待测电路和示波器,调节示波器的参数观察波形的特性。
5.数字万用表使用:选择合适的测量量程,连接待测电路与数字万用表,测量电压、电流、电阻等。
6.信号发生器使用:连接信号发生器与被测电路,调节信号发生器的频率和振幅,观察电路的响应情况。
实验结果与分析:根据实验步骤所进行的测量,记录各个仪器的测量值,并进行相应的数据分析和计算。
结论:通过本实验,我们了解了常用电子仪器的基本原理和使用方法,掌握了电阻、电容、电感的测量方法,熟悉了示波器的基本操作,熟练运用了数字万用表和信号发生器。
这些仪器在电子领域中应用广泛,对于电路的测试和调试具有重要意义。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告实验报告:常用电子仪器的使用一、引言电子仪器是现代科学研究和工程技术中不可或缺的一部分。
它们用于测量和控制电信号和电能。
常用电子仪器包括多用表、示波器、信号发生器等。
本实验旨在熟悉和掌握常用电子仪器的使用方法,并进一步加深对电子仪器的理解。
二、实验目的1.了解多用表、示波器、信号发生器的基本原理和功能;2.学习正确操作电子仪器的方法;3.通过实践掌握使用多用表、示波器、信号发生器进行测量的技巧。
三、实验仪器和设备1.多用表:用于测量电压、电流、电阻等电性量的仪器;2.示波器:用于显示电压、电流等变化随时间的波形的仪器;3.信号发生器:用于产生各种类型的电信号的仪器。
四、实验内容与步骤1.多用表的使用实验(1)接通多用表电源,并选择电压档位;(2)将待测电路电压两个接线头分别连接到多用表的正负极,读取电压值;(3)选择电流档位,将待测电路电流位于多用表电流插口间,读取电流值;(4)选择电阻档位,将待测电阻两个接线头分别连接到多用表的正负极,读取电阻值。
2.示波器的使用实验(1)接通示波器电源,并将待测信号源输出接到示波器的输入通道;(2)选择触发模式,并设置合适的时间和电压基准;(3)调整水平和竖直放大系数,使得电压波形完整地显示在示波器屏幕上;(4)通过调节触发电平、时间和竖直放大系数,对待测信号的相关特性进行观察和分析。
3.信号发生器的使用实验(1)接通信号发生器电源,并按需设置信号的类型(正弦、方波、三角波等)、频率、幅度等参数;(2)将信号发生器输出接到待测电路上,观察待测电路对不同信号的响应;(3)通过调节信号类型、频率和幅度,对待测电路的传递特性进行观察和分析。
五、实验结果与分析1.多用表的使用通过选择适当的档位和连接方式,准确地测量并记录了待测电压、电流和电阻值。
2.示波器的使用通过正确设置示波器的触发模式、时间和电压基准以及放大系数,完成了对待测信号波形的观察和分析。
常用电子仪器的使用实验报告答案
竭诚为您提供优质文档/双击可除常用电子仪器的使用实验报告答案篇一:实验报告_常用电子仪器的使用实验一常用电子仪器的使用一、实验目的1.对本实验室的示波器、稳压电源、函数信号发生器、交流毫伏表、万用表等仪器的使用方法有基本了解,为今后的实验打下基础。
2.学会对有源单口网络等效内阻的测量。
3.利用示波器观察信号波形,测量振幅和周期(频率)。
二、常用电子仪器的介绍1.直流稳压电源(DcReguLATeDpoweRsuppLY)本实验室采用DF1733和DF1731sb2A两种稳压电源。
DF1733是采用三只电源变压器,三路完全独立输出的三路直流稳压电源,三路完全相同,其中一路的原理如图1-1所示。
图1-1DF1733其中一路稳压原理框图由图1-1可见,直流稳压电源由整流滤波电路、辅助电源基准电压、电压(电流)采样电路、比较放大器、调整电路和保护电路组成。
输入220V的交流电压经过降压变压器分别供给主回路整流器和辅助电源整流器。
主回路变压器的付边有二组抽头,使输出直流电压为0~15V和15~30V两档。
主回路整流滤波电路是由四只二极管构成桥式整流电路,每只二极管的最大电流为3A和一只大电容(2200μF)组成。
辅助电源产生三组电压,一组电压为(+12V)供比较放大器和集成电路的直流电源用。
另两组电压经过温度补偿的基准稳压二极管稳压后,分别提供电压比较放大器的基准电压和过载放大器的基准电压。
电压采样电路将输出电压采样送到电压比较放大器的反相端,基准电压送到电压比较放大器的同相端,经过电压比较放大器(实际上为差动放大器),比较放大去控制调整电路,使输出电压为0~15V和15~30V。
电流采样过载放大器的原理与电压比较放大器相似,区别只在于一旦发生过载,使调整管截止(约为1.5A),输出电流大小变小,保护稳压电源不至因电流过大而烧毁。
这时面板上的发光二极管导通并发光。
调整电路由大功率晶体管和中功率推动管组成。
常用电子仪器的使用实验报告-互联网类
常用电子仪器的使用实验报告-互联网类关键信息项:1、实验目的2、实验仪器3、实验原理4、实验步骤5、实验数据6、数据分析与结论7、误差分析8、注意事项1、实验目的11 熟悉常用电子仪器的基本功能和操作方法。
111 掌握电子仪器的测量技术和数据处理方法。
112 培养对电子电路实验的兴趣和实践能力。
2、实验仪器21 数字示波器211 函数信号发生器212 直流稳压电源213 数字万用表3、实验原理31 数字示波器的工作原理数字示波器通过对输入信号进行高速采样和数字化处理,将信号的电压随时间的变化以图形的方式显示出来。
它能够测量信号的频率、幅度、相位等参数,并提供多种触发模式以稳定显示信号。
32 函数信号发生器的工作原理函数信号发生器能够产生各种类型的周期性信号,如正弦波、方波、三角波等。
其输出信号的频率、幅度和占空比等参数可以通过调节旋钮或数字输入进行设置。
33 直流稳压电源的工作原理直流稳压电源将交流市电转换为稳定的直流电压输出,为实验电路提供可靠的电源供应。
它通常具有电压调节和电流限制功能,以保护电路和设备。
34 数字万用表的工作原理数字万用表通过测量电路中的电压、电流、电阻等参数,并将测量结果以数字形式显示出来。
它具有高精度、高分辨率和多种测量功能。
41 数字示波器的使用411 连接示波器探头到测试点,并选择合适的探头衰减比。
412 打开示波器电源,设置垂直和水平刻度,以清晰显示信号。
413 选择触发源和触发方式,使信号稳定显示。
414 测量信号的频率、幅度、上升时间等参数,并记录数据。
42 函数信号发生器的使用421 连接信号发生器的输出端到实验电路的输入端。
422 设置输出信号的类型(正弦波、方波、三角波等)、频率、幅度和占空比。
423 观察实验电路对不同信号的响应,并记录结果。
43 直流稳压电源的使用431 将直流稳压电源的输出端连接到实验电路的电源输入端。
432 调节电源的输出电压,使其满足实验电路的工作要求。
常用电子仪器的使用实验
常用电子仪器的使用实验一、实验目的1.掌握万用表、示波器、信号发生器、直流稳压电源、交流毫伏表等常用仪器的正确使用方法。
2.掌握电子技术实验中基本电量的测量方法。
初步掌握用示波器观察信号波形和测量波形参数的方法。
3.熟悉电子技术实验台的结构和使用方法。
二、实验设备与器件1.直流稳压电源;2.函数信号发生器;3.交流毫伏表;4.双踪示波器;5.万用表三、基本知识在电子技术实验中,经常要用到各种仪器仪表,常见的有:直流稳压电源、函数信号发生器、交流毫伏表、万用表和示波器等。
在实验中它们的功能如表2.1所示。
表2.1 常用仪器仪表的作用利用这些仪器仪表,可以完成对电子电路各种性能参数的测试。
1.电压的测量(1)直流电压的测量直流电压可利用万用表进行测量,测量时应注意电压的极性和量程的选择。
一般来讲,万用表的红表笔接直流电压的高电位端(即“+”极),黑表笔接电压的低电位端(即“-”极或“地”端)。
测量时应预先估计被测直流电压的范围并选择万用表合适的量程,如不能确定被测信号的大致范围,则应将万用表置于最高量程,然后在测量过程中选择合适的量程。
对于某些型号 (如UT60系列) 的万用表,也可用自动量程功能(AUTO)。
(2)正弦交流电压有效值的测量对于正弦交流电压,在实验中一般测量其有效值。
常用交流毫伏表来测量正弦交流电压的有效值。
模拟式电子电压表的金属机壳为接地端,另一端为被测信号输入端。
因此,在实验中应特别注意,这种表一般只能测量电路中各点对地的交流电压,不能直接测量任意两点间的电压值。
为了防止过载而损坏,测量前一般先把量程开关置于量程最大位置处然后在测量中逐挡减小量程。
(3)用示波器测量交流电压幅值某些场合需要测量正弦电压的幅值或峰-峰值,可用示波器进行测量。
详见视频及说明书。
2.周期和频率的测量在实验中经常用示波器来测量信号的时间参数,如信号的周期或频率、信号波形的宽度、上升时间或下降时间、信号的占空比等。
常用电子仪器使用实验
实验报告
班级______________姓名_____________学号________________试验课程________________日期_________ 试验名称:常用电子仪器的使用
一、实验目的:1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、万用表的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
3、万用表测量电子元器件的方法
二、示波器试验内容和步骤:
A:机内校正信号对示波器进行自检
用示波器本身的校准信号。
“电压幅度旋钮”调到1V/div,“扫描时间旋钮”调到0.5ms/div,幅度微调到“校准”,在屏幕上调出高2格水平为2格的方波波形.
B:示波器和交流毫伏表测量信号参数
调节函数信号发生器有关旋钮,使输出频率分别为100Hz、1KHz、10KHz、有效值均为2V(交流毫伏表测量值)的正弦波信号。
改变示波器“扫速”开关及“Y轴灵敏度”开关等位置,•测量信号源输出电压频率及峰峰值。
实验结果
三、万用表测量色环电阻方法:(用文字或图表叙述)学生自带万用表
1、色环电阻表示的意义(四环、五环)
2、色环电阻的读取和测量
教师批阅:
实验课前认真阅读固纬GOS--620波器和FM-47型万用表说明书
1。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告常用电子仪器的使用实验报告摘要:本实验旨在探究常用电子仪器的使用方法和原理。
通过实验,我们学习了数字万用表、示波器和信号发生器的使用技巧,并了解了它们在电路实验中的应用。
实验结果表明,这些仪器能够准确测量电压、电流和频率等参数,为电子实验提供了重要的工具。
一、引言电子仪器是电子实验中不可或缺的工具,它们能够帮助我们准确测量电路中的各种参数,从而更好地理解和分析电路的性能。
本实验将重点介绍数字万用表、示波器和信号发生器的使用方法和原理。
二、实验方法1. 数字万用表的使用数字万用表是一种常见的电子测量仪器,它可以测量电压、电流、电阻和频率等。
在实验中,我们首先将万用表的测量档位调整到合适的范围,然后将测量探头与待测电路正确连接,读取测量结果。
2. 示波器的使用示波器是一种用来观察电压波形的仪器。
在实验中,我们将示波器的输入端与待测电路连接,调整示波器的触发和扫描参数,即可观察到电压信号的波形。
通过观察波形的幅值、频率和相位等特征,我们可以对电路的性能进行分析。
3. 信号发生器的使用信号发生器是一种用来产生不同频率和幅值的信号的仪器。
在实验中,我们可以通过信号发生器产生不同频率的正弦波、方波或脉冲信号,并将其输入到待测电路中。
通过改变信号的频率和幅值,我们可以观察到电路的响应情况。
三、实验结果与分析在实验中,我们使用数字万用表测量了待测电路的电压、电流和电阻等参数,并使用示波器观察了电压信号的波形。
实验结果表明,数字万用表能够准确测量电路中的各种参数,示波器能够清晰地显示电压信号的波形。
此外,我们还使用信号发生器产生了不同频率和幅值的信号,并将其输入到待测电路中。
通过观察电路的响应情况,我们可以判断电路的频率特性和幅度特性。
实验结果表明,信号发生器能够提供稳定的信号源,为电路的测试和调试提供了便利。
四、实验总结通过本次实验,我们学习了数字万用表、示波器和信号发生器的使用方法和原理。
常用电子仪器的使用实验报告
常用电子仪器的使用实验报告实验报告:常用电子仪器的使用摘要:本实验主要介绍了常用的电子仪器,示波器、信号发生器和数字多用表的使用方法。
通过实验,学习了如何正确操作这些仪器,并能够对电压、电流、频率和波形进行测量和调节。
实验结果验证了这些仪器的准确性和稳定性。
一、引言电子仪器是现代电子技术中不可或缺的工具。
示波器、信号发生器和数字多用表是常见的电子仪器,被广泛应用于电路调试、信号生成和电量测量等领域。
本实验旨在通过实际操作,掌握这些常用电子仪器的使用方法,并熟悉其相关技术参数。
二、实验目的1.了解示波器、信号发生器和数字多用表的基本原理和功能;2.学会操作示波器,观察和测量电路中的波形;3.学会操作信号发生器,生成不同频率和幅度的信号;4.学会操作数字多用表,测量电路中的电流、电压和电阻。
三、实验仪器和材料1.示波器;2.信号发生器;3.数字多用表;4.电路板、电阻、电容等元件。
四、实验步骤与结果1.示波器的使用方法(1)按下示波器的电源开关,将示波器连接到待测电路;(2)调节示波器的触发模式,并设置触发电平和触发边沿;(3)调节示波器的时间基准,选择适当的时间刻度;(4)通过调节示波器的增益和偏移,调整波形在示波器屏幕上的显示位置和大小;(5)通过示波器的光标功能,测量波形的幅度、周期和频率。
2.信号发生器的使用方法(1)按下信号发生器的电源开关,将信号发生器连接到待测电路;(2)选择所需的信号类型,如正弦波、方波或三角波;(3)设置信号的频率和幅度,并确保其在合适的范围内;(4)通过调节信号发生器的输出阻抗,使其与待测电路匹配;(5)观察信号发生器产生的波形,并通过示波器进行验证。
3.数字多用表的使用方法(1)按下数字多用表的电源开关,将探头连接到待测电路;(2)选择所需的测量模式,如电压、电流或电阻;(3)设置测量的量程,保证测量结果的准确性;(4)将探头依次接触待测电路的正、负极,读取并记录测量结果;(5)注意使用正确的测量方式和测量单位,避免出错。
