通信管道工程设计-常规设计一文解决
通信管道工程施工方案(3篇)
第1篇一、工程概述1. 工程背景随着我国经济的快速发展，通信事业得到了迅速发展。
通信管道作为通信网络的基础设施，其建设质量和施工工艺对于通信网络的稳定运行至关重要。
本工程旨在为某地区通信网络建设提供一条高质量的通信管道，以满足日益增长的通信需求。
2. 工程规模本工程全长XX公里，覆盖XX个行政区域，涉及通信管道建设、通信设备安装、线路敷设等工作。
3. 工程目标（1）确保工程质量和安全，达到国家标准要求。
（2）缩短施工周期，提高施工效率。
（3）降低施工成本，实现经济效益。
二、施工组织与管理1. 施工组织机构成立通信管道工程施工项目部，下设工程部、质量部、安全部、物资部、财务部等部门，各部门负责人及工作人员由具有丰富经验的专业人员担任。
2. 施工管理措施（1）建立健全施工管理制度，明确各部门职责，确保工程顺利进行。
（2）加强施工现场管理，严格执行施工规范，确保工程质量。
（3）加强安全生产管理，落实安全生产责任制，确保施工安全。
（4）加强物资管理，确保施工所需物资供应充足、及时。
（5）加强人员培训，提高施工人员业务水平。
三、施工工艺与技术1. 施工工艺（1）挖沟：根据设计图纸，确定管道走向，进行沟槽开挖，沟槽宽度为XX米，深度为XX米。
（2）基础处理：对沟槽底部进行平整，清除杂物，铺设垫层，保证基础坚实。
（3）管道敷设：根据设计要求，选择合适的管道材料，进行管道敷设，管道间距为XX米。
（4）管道连接：采用焊接、法兰连接等方式，确保管道连接牢固。
（5）回填：回填材料为砂石混合料，回填高度为XX米。
（6）通信设备安装：按照设计要求，安装通信设备，并进行调试。
（7）线路敷设：按照设计要求，敷设通信线路，并进行调试。
2. 施工技术（1）施工前，对施工现场进行地质勘察，了解地下管线、地下设施等情况。
（2）施工过程中，严格控制沟槽开挖、基础处理、管道敷设等工序的质量。
（3）采用先进的管道焊接、连接技术，确保管道连接牢固。
通信管线工程方案设计
通信管线工程方案设计一、设计背景随着信息时代的到来，通信技术的发展已经成为现代社会发展的基础设施之一。
而通信管线作为支撑通信技术的基础设施，也扮演着至关重要的角色。
因此，设计一套高效、稳定的通信管线工程方案显得至关重要。
本次设计的背景是一个新兴城市的通信管线工程规划，需要针对该城市的实际情况进行设计，以保证通信设施的顺利建设和运营。
二、项目概况项目名称：XX城市通信管线工程项目地址：XX省XX市项目规模：覆盖全城市区域项目内容：包括通信光缆、通信设备、管线布线等三、需求分析1. 通信光缆需求：针对城市规划的通信需求，需要布设一套高速、高带宽的光缆网络，以支撑城市内的各种通信设备和业务需求。
2. 通信设备需求：需要规划和布设一套现代化、智能化的通信设备，以确保通信设施的高效运行和维护。
3. 管线布线需求：需要对城市的地理环境和地下设施进行详细调研，规划出一套合理的管线布线方案，以确保管线的稳定和安全。
四、设计方案1. 通信光缆设计（1）选择适当的光缆类型：根据城市的通信需求和地理环境，选择适合的光缆类型，包括单模光缆和多模光缆等，以满足不同场景下的传输需求。
（2）设计合理的光缆布局方案：根据城市的规划和地形情况，设计出合理的光缆布局方案，确保光缆的覆盖面积和通信效果。
（3）考虑光缆的保护和维护：在设计过程中需要考虑光缆的保护和维护工作，确保光缆的安全和稳定运行。
2. 通信设备设计（1）选择高效、稳定的通信设备：根据城市的通信需求和未来发展规划，选择高效、稳定的通信设备，包括交换机、路由器、光接收器等。
（2）考虑设备的智能化和自动化：在设计过程中，需要考虑通信设备的智能化和自动化要求，以提高设备的运维效率和稳定性。
（3）规划设备的布放位置和联网方案：设计合理的设备布放位置和联网方案，以确保设备的高效运行和维护。
3. 管线布线设计（1）详细调研城市地下管线情况：对城市的地下管线进行详细调研，包括水管、电缆、天然气管道等，确保管线布线的安全和稳定。
公路工程通讯管道方案设计
公路工程通讯管道方案设计一、前言随着信息技术的飞速发展，通讯设施的建设成为了各类基础设施建设中的重要组成部分。
在公路工程中，通讯管道的设计和建设更是至关重要，它直接关系到公路的安全和运营管理，对于提高公路的交通运输效率和服务质量具有重要的意义。
本文将对公路工程通讯管道方案进行详细的设计分析。
二、通讯管道设计的需求分析1. 公路交通管理需求：公路交通管理需要进行实时监控和数据传输，对于交通事故、路况信息等需要进行及时处理和传递。
因此，通讯管道需能够满足这些通讯需求。
2. 公路安全需求：公路的安全监控设施需要进行实时数据传输，对于紧急事件和事故需要进行及时响应。
因此通讯管道需能在紧急情况下保持通讯畅通。
3. 公路维护需求：公路维护人员需要进行信息交流和数据传输，对于维护和修复工作需要进行实时通讯和数据传递。
因此通讯管道需能够满足维护人员的通讯需求。
4. 公路服务需求：公路服务设施需要进行信息传递和数据交流，对于服务设施的运营管理需要进行及时通讯和数据传递。
因此通讯管道需能够满足服务设施的通讯需求。
基于以上需求分析，对于公路工程通讯管道的设计需要满足以下几个方面的要求：1. 高可靠性：通讯管道需要具备高可靠性，能够在各种复杂环境下保持通讯畅通。
2. 实时性：通讯管道需要具备较高的实时性，能够满足公路交通管理、安全监控、维护和服务设施的实时通讯需求。
3. 安全性：通讯管道需要具备较高的安全性，能够保障通讯信息的机密性和完整性。
4. 稳定性：通讯管道需要具备较高的稳定性，能够在长期使用中保持通讯效果的稳定。
5. 成本效益：通讯管道的设计需要具备较高的成本效益，能够在较低的成本下满足各种通讯需求。
三、通讯管道方案设计1. 通讯管道类型选择通讯管道主要分为地面通讯和地下通讯两种类型。
在公路工程中，地下通讯管道更为常见，因其不占用地面空间，不会影响公路的正常使用，且可减少通讯设施的外部破坏风险，因此本文将以地下通讯管道为例进行设计。
通信管道施工方案精选全文完整版

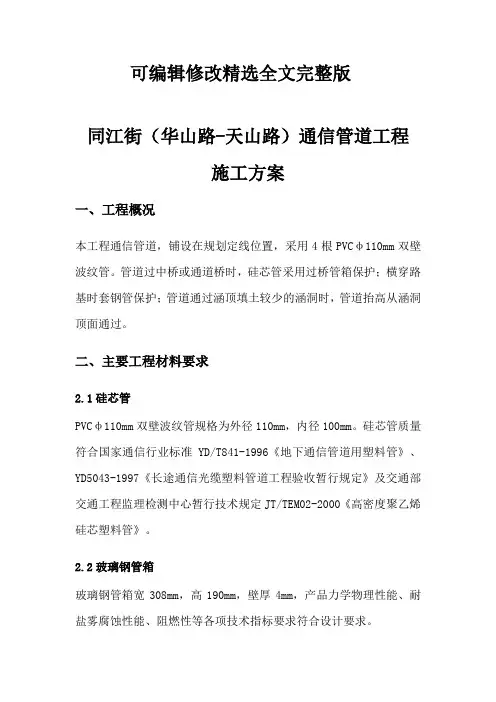

可编辑修改精选全文完整版同江街（华山路-天山路）通信管道工程施工方案一、工程概况本工程通信管道，铺设在规划定线位置，采用4根PVCφ110mm双壁波纹管。
管道过中桥或通道桥时，硅芯管采用过桥管箱保护；横穿路基时套钢管保护；管道通过涵顶填土较少的涵洞时，管道抬高从涵洞顶面通过。
二、主要工程材料要求2.1硅芯管PVCφ110mm双壁波纹管规格为外径110mm，内径100mm。
硅芯管质量符合国家通信行业标准YD/T841-1996《地下通信管道用塑料管》、YD5043-1997《长途通信光缆塑料管道工程验收暂行规定》及交通部交通工程监理检测中心暂行技术规定JT/TEM02-2000《高密度聚乙烯硅芯塑料管》。
2.2玻璃钢管箱玻璃钢管箱宽308mm，高190mm，壁厚4mm，产品力学物理性能、耐盐雾腐蚀性能、阻燃性等各项技术指标要求符合设计要求。
2.3钢管钢管采用外径114mm，壁厚4.5mm对缝焊接管，钢管均采用热镀锌防腐处理，镀锌量为500g/m2。
2.4型钢钢管托架均采用槽钢加工制作，制作成型后进行热镀锌防腐处理，镀锌量为550g/m2。
以上材料均按照图纸设计进行进场加工，材料质量均符合设计及相关规范要求。
三、项目管理组织机构及人员分工3.1项目管理组织机构及人员分工根据工地现场情况，我们已派经验丰富的施工人员和精良的施工设备准备进场，由结构工程师任组长，质检工程师、试验工程师、材料主管、安全主管为组员，对该工程实行全天候质量管理，由项目经理全权负责经营管理，对人员、机械、设备等进行统一管理指挥和调配。
截止到目前管理人员全部到位，施工人员也全部到位。
具体进场人员如下：3.2施工机械及人员组成机械设备配置表人员配置表四、通信管道工程施工4.1路基通信管道施工路基通信管道位于中央分隔带防渗层下，距路面顶面1.2m处，根据路基轴线铺设。
我项目路面基层施工已逐步完成，可为通信管道施工提供施工条件。
1.通信管道沟开挖前，对中央分隔带进行放样，确定中央分隔带中心线，并20m设中桩，中桩之间用石灰洒出中心线。
通信管道设计
10
管道容量的确定
4、备用管孔：所谓备用管孔，就是将来预备使用的管孔。一般考 虑备用管孔数量为1-2孔即可。它是作为(光)电缆发生故障，无法修理 或工程上更换时需用的。比如一条六孔管道，穿放光(电)缆，最多占用 五个管孔，剩余的一个管孔，就是备用管孔。如果穿放光(电)缆中的其 中某一条(光)电缆发生故障，无法修理时，则可利用备用管孔穿放(光) 电缆，通过割接后，再将故障(光)电缆抽出，这样仍有一个管孔可作为 备用管孔。 5、局前管孔，局前管道管孔数，等于各方向进入局前人孔的管孔 数量的总和（不进局的(光)电缆所占用的管孔除外）。 以上将用户管孔、中继线管孔、专用管孔、备用管孔加起来，就是 各段管道终期管孔数量。若工程一次建成，则就按照这个终局期管孔数 量进行建筑管道。
7
路由及位置的选择
8、避免在城市规划将来要改建或废除的道路中埋设管道。有些道 路规划和目前道路情况有较大的出入。如按规划要求建筑管道，则例穿 过较多的旧房、湖沼或洼地等障碍物，从而增加额外的工程费用，又导 致施工的复杂性；如无法和相关单位协商解决时，可以采取临时性的过 渡措施。例如使用直埋电缆穿越或选择迂回的管道路由，待条件成熟的 再作水久性的管道建设。采用迂回路由对工程的建设费用虽有增加，但 建成后增加了网路调度的安全和灵活性。
5
路由及位置的选择
2、应尽可能选择在人行道下建筑，由于人行道中的交通量小，对 交通的影响也小，施工管理较方便，不需破坏马路面，管道埋的深度较 小（相对于慢车道而言）可以减省土方量，施工费用较省，还能缩短工 期；同时在人行道中，管道承载的荷重较小，同样的建筑结构，管道有 较高的质量保证。 3、如不能在人行道下建筑时，则尽可能选在人行道与车行道间的 绿化地带。但此时应注意避开并保护绿化林木花草，同时还要考虑管道 建成后，绿化树木的根系对管道可能产生的破坏作用。 4、如地区环境要求，管道必须在车行道下埋设时，应尽可能选择 离中心线较远的一侧，或在慢车道中建设，并应尽量避开街道的雨水管 线。 5、管道的中心线，原则上应与房屋建筑红线、道路的中心线平行 遇道路有弯曲时，可在弯曲线上适当的地点设置拐弯人孔，使其两端的 管道取直；也可以考虑将管道顺着路牙的形状建筑弯管道。
通信管道工程施工设计方案
通信管道管道施工设计方案工程名称: XX通信管道工程工程地点: XX编制人：审核人：编制单位:编制日期:2005年5月目录一、工程简况 (3)二、施工依据及范围 (3)三、施工部署…………………………………………3-4四、施工技术措施及工艺……………………………4-5五、质量、安全控制措施……………………………5-7六、文明施工 (8)七、工程交工验收 (8)八、施工进度计划表 (9)一、工程简况本工程为配合外环路与XXX国道交接立交建设的需要进行的通信管道改造工程，建设沟程约2.815公里，建设管孔主要为5孔<655m）、12孔<540m）、13孔<530m）、15孔<660m）。
二、工依据及范围<一）、施工依据：1、按“原邮电部颁发的〈通信管道工程施工及验收技术规范〉〈〈YDJ39-90〉〉的标准”施工。
2、按“中华人民共和国通信行业标准〈〈长途通信光缆塑料管道工程验收暂行规定〉〉<YD5043-97）”进行施工。
<二）、施工范围：本工程的施工范围为：按合同完成施工图设计的全部工作内容。
三、施工部署1、成立工程施工领导小组及电话2、伍施工人员暂定 50 人，其中工地负责人2名，工地安全员2名，质量检查员3名<技术人员兼）2、施工进度计划本工程为配合道路改造建设，工期与道路工期的依赖性教大，总沟程约2.815公里，折合31.68管孔公里。
在施工条件满足的情况下，计划总工期为70天，具体工期计划请参考施工进度计划表。
3、主要施工机具<1）本工程采用PVC 增强型硬质塑料管，其管身无伤痕，管孔无变形。
塑料管在埋设之前用钢锉锉磨管口，以免日后放光缆时刮伤光缆。
<2）管道段长：直线管道允许段长一般限制在120M 以内，弯曲管道段长应相应缩短，管道弯曲的曲率半径一般不宜小于36M ，曲线部分所夹圆心角不应大于90度，且在一段弯曲管道内不应有反向弯曲。
通信管道的设计与施工文稿演示
通信管道材料及选择
➢ 通信管道通常采用的材料主要有：水泥管 块、硬质或半硬质聚乙烯（或聚氯乙稀） 塑料管以及钢管等
通信管道与通道的规划原则
➢ 通信管道与通道规划应当以城市发展规划和通信建设总体 规划为依据。通信管道建设规划必须纳入城市建设规划。
➢ 通信管道与通道应根据各运营商发展需要，进行总体规划。
➢ 城市街区内新建、改建的建筑物，楼外应预埋通信管道， 并应与公用通信管道相连接。
➢ 城市的桥梁、隧道、高等级公路等建筑应同步建设通信管 道或留有通信管道的位置。必要时，应进行管道特殊设计
3. 为便于电缆引上，管道位置宜于杆路同侧。
4. 通信管道与通道中心线应平行于道路中心线 或建筑红线。
5. 通信管道与通道位置不宜选在埋设较深的其 它管线附近。
➢ 通信管道、通道和其他地下管线及建筑物间的 最小净距表文件\01通信管道、通道和其他地下 管线及建筑物间最小距离表.doc
➢ 人孔内不得有其他管线穿越。
➢ 在通常情况下，由于管道的建设周期较长，影响 建设的因素较多，考虑各运营商的需要，管道与 通道在基本建设中应超前建设。
➢ 管道与通道的总体规划应由各运营商提出发展需 要，包括主干管道、配线管道以及高等级公路管 道等的规划和方案。（现在各运营商,都独立建管 道网…）
通信管道路由和位置的确定
➢ 通信管道路由确定应符合以下要求
5. 避免在已有规划而尚未成形，或虽已成型但土壤未 沉实的道路上，以及流砂、翻浆地带修建管道与通 道。
(有用)关于通信管道的设计技术
通信管道的设计技术通信管道的设计技术主要是指城区范围内的通信管道和通道建设工程的设计技术，野外及长途线路的通信管道在形式上和城区管道并无大的不同，但在设计和施工上存在很大的区别，因此，我们一般将长途通信线路中野外的通信管道工程放在长途通信线路的设计中考虑。
通信管道和通道的作用就在于：㈠保护通信缆线；㈡便于施放和抽换缆线；特别在城区建设通信管道或通道，可以避免在相同的路由上重复地进行开挖路面作业，保证城市街道的稳定和畅通；㈢管道和通道可以满足任何容量的通信缆线的敷设需要。
改革开放以来，城市的建设发展很快，对城市各种设施的建设提出了非常高的要求，原来在地面上设置的各种线路都要求改入地下。
因此，通信管道和通道就成为城市中通信线路的主要基础设施。
通信管道的建筑设计要求，虽经几十年的岁月，但基本要求并没有多大变化。
所变化的只是管道的材质和人孔的规格、形状。
无论在什么时候，在管道的建设中都会有和正常条件不同的情况出现，因此，就需要我们对管道建设的设计规范谙熟于心，不但要清楚规范的标准要求，而且要知道为什么要这样要求。
也就是要知其然，更知其所以然。
只有这样才可能面对各种复杂的条件和要求，完成我们的工程设计，向用户提供理想的、满足施工和使用要求的通信管道建设方案和设计。
《通信管道与通道工程设计规范(YD5007—1003)》通信管道的材料通信管道的材料由于它在使用上的需要，提出了五点要求：⑴足够的机械强度，⑵有光滑的内壁，⑶对通信缆线没有腐蚀，⑷有良好的密封性，⑸使用寿命长。
同时要求管材连接简便、稳固可靠、密封性好；而且还有较低的价格、适于在工程中使用。
目前，在工程中使用的管材主要有以下几种：①水泥管块水泥管块有两种，一种是干打管，也叫砂浆管；另一种是湿打管，也叫混凝土管。
干打管是将水泥和砂按一定的比例（一般为1﹕3）拌和并掺水使之达到手中捏压不粘手、撒开后仍成块状不散开的状态后装入管模分层打实，然后拆模晾晒12～24小时（视大气温度不同而定），再放入水池浸泡养护七昼夜，取出后继续浇水养护至28昼夜为止。
四川移动20XX年眉山通信管道工程组织设计 精品
一、工程概况本工程为《四川移动20XX年眉山通信管道工程》，该工程为积极响应党中央、国务院关于支持自主创新，建设创新型国家的号召，促进TD－SCDMA（以下简称TD）产业发展，加快TD网络建设，以信息化促工业化发展，打造和提升无线城市通信能力和社会经济信息化水平。
二、编制依据1、通信管线施工图。
2、本单位施工类似工程项目的能力和技术、机械装备实力等实际情况。
3、多年来参加类似工程项目的施工经验。
4、施工现场实际踏勘所了解到的地形、地貌、情况以及相关的建筑、交通和水电情况。
5、邮电部颁发的〈通信管道工程施工及验收技术规范〉〈〈YDJ39-90〉〉。
6、中华人民共和国通信行业标准〈〈长途通信光缆塑料管道工程验收暂行规定〉〉（YD5043-97）。
三、编制指导思想1、本施工组织计划以“三确保一争创”即：确保施工工期，确保施工安全，确保工程质量和争创精品工程的指导原则进行编制。
2、严格遵守设计图纸国家标准行业标准施工技术规程质量评定验收标准的有关规定和要求。
3、在实事求是的基础上，力求先进、科学合理、经济适用的指导思想，自始至终对施工质量实施全员、全过程、全范围严密监控。
4、在施工组织机构建立上立足专业化，选用最有经验的管理人员和具有技术专长的技术人员组成强有力的施工组织管理的核心层，全面负责工程的施工进度工程质量以及人力物力财力的分配和安全保证等。
5、在工程施工上仔细分析，合理安排施工计划，用统筹方法组织平衡流水作业和立体交叉作业，不断加快工程进度。
6、在施工组织计划的制定、施工工艺的选择、施工技术的实施方面立足规范化、标准化，落实各项施工技术措施，确保工程质量和工期。
7、精心进行现场布置，节约施工用地，组织文明施工，搞好环境保护。
8、严格执行施工验收规范有关操作技术规程，加强生产管理，确保工程质量、进度和施工安全。
四、项目组织机构（一）项目经理部设置计划建立以项目经理为核心的施工管理体制,对工程进行组织、管理、协调和控制。
通信管道工程的设计
通信管道工程的设计摘要:通信管道工程主要是指通信网络的规划的合理科学,它的主要目的是完善城市的通信网络的完整,在提高人们的生活质量的同时还用于城市中的信息的传输和和通信的基本设施。
随着通信技术的快速,对于通信管道工程的建设水平也要随之增高，一个美丽的城市应该拥有一个合理科学的通信管道架构。
关键词：通信管道；工程设计ﻭ目前,越来越快,已经在很多方面都改变了人们的生活,这对城市的基础通信管道工程的基础设施以及建设提出了较高的要求。
对通信管道工程水平的提高,有利于经济快速均衡的。
技术的基础就是建设通信管道工程,所以，通信管道工程技术的就是技术的，的水平越高，越能够给人们带来生活和工作上的便利。
当然，通信管道工程的构建离不开科学的专业的工作人员，要综合考虑网络构建的区域性方面的差异,再选择适合的施工流程和技术，这些都会因为前者的不同而有所不同。
因此,通信管道工程设计人员和建设的施工人员要合理科学的建设通信管道工程的施工。
ﻭ１通信管道工程设计1．1相关工作人员要具体问题具体分析不同的地区,都会有区域的差异,所以，不同地区的通信管道工程的设计就需要相关的通信管道工程工作人员区别对待，具体情况具体分析，时代每一个通信管道工程的设计以及建设都合理科学.通信管道工程时很容易受到影响的，比如地方的经济水平,经济环境，地方的规划，甚至地方的地质等诸多因素都会影响到通信管道工程的建设，从这些原因出发，通信管道工程的建设就需要相关工作人员从需要建设通信管道工程建设的当地的实际情况出发,一定要综合全面的考察到是实际的情况，不要错漏掉什么，毕竟建设工程中,失之毫厘谬之千里,因此,相关工作人员一定要认真考察，努力为人们在实力范围内提高最好的服务。
１.2工作人员要拥有长远的，的眼光通信管道工程的建设涉及到许多方面的因素,并且因为是的基础，因此好适应高速的通信网络技术。
网络技术的日新月异，每天都可能会有新的，因此通信管道工程设计的方案也就面临着随时要更改的情况,这就要求了相关工作人员要时刻的保持自己的专业水平的同时也要拥有的眼光和心态,随时准备好接受任何的临时状况，当然在建设通信管道工程设计时也要留有一定的余地,给未来的通信管道工程的技术的留有一定的余地，可以方便在以后对于通信管道工程建设的完善。
通信管道管道施工组织设计方案
通信管道管道施工组织设计方案工程名称: XX 通信管道工程工程地点: XX编制人：审核人：编制单位:编制日期:2005年5月目 录工程概况…………………………………………3 施工依据及范围…………………………………3 施工部署…………………………………………3-4 施工技术措施及工艺……………………………4-5 质量、安全控制措施……………………………5-7 文明施工 ………………………………………8 七、工程交工验收 ……………………………………8 八、施工进度计划表…………………………………9 工程概况本工程为配合外环路与XXX 国道交接立交建设的需要进行的通信管道改造工程，建设沟程约2.815公里，建设管孔主要为5孔（655m ）、12孔（540m ）、13孔（530m ）、15孔（660m ）。
工依据及范围 （一）、施工依据：1、按“原邮电部颁发的〈通信管道工程施工及验收技术规范〉 〈〈YDJ39-90〉〉的标准”施工。
2、按“中华人民共和国通信行业标准〈〈长途通信光缆塑料管道工程验收暂行规定〉〉（YD5043-97）”进行施工。
（二）、施工范围：本工程的施工范围为：按合同完成施工图设计的全部工作内容。
施工部署成立工程施工领导小组及电话2及材本工程暂定在2006年5月17负责人2名，工地安全员2名，质量检查员3名（技术人员兼）施工进度计划本工程为配合道路改造建设，工期与道路工期的依赖性教大，总沟程约2.815公里，折合31.68管孔公里。
在施工条件满足的情况下，计划总工期为70天，具体工期计划请参考施工进度计划表。
主要施工机具 表格3（1）本工程采用PVC增强型硬质塑料管，其管身无伤痕，管孔无变形。
塑料管在埋设之前用钢锉锉磨管口，以免日后放光缆时刮伤光缆。
（2）管道段长：直线管道允许段长一般限制在120米以内，弯曲管道段长应相应缩短，管道弯曲的曲率半径一般不宜小于36米，曲线部分所夹圆心角不应大于90度，且在一段弯曲管道内不应有反向弯曲。
通信管道管道施工组织设计方案(精品文档)
通信管道管道施工组织设计方案工程名称: XX通信管道工程工程地点: XX编制人：审核人：编制单位:编制日期:2005年5月目录一、工程概况 (3)二、施工依据及范围 (3)三、施工部署…………………………………………3-4四、施工技术措施及工艺……………………………4-5五、质量、安全控制措施……………………………5-7六、文明施工 (8)七、工程交工验收 (8)八、施工进度计划表 (9)一、工程概况本工程为配合外环路与XXX国道交接立交建设的需要进行的通信管道改造工程，建设沟程约2.815公里，建设管孔主要为5孔（655m）、12孔（540m）、13孔（530m）、15孔（660m）。
二、工依据及范围（一）、施工依据：1、按“原邮电部颁发的〈通信管道工程施工及验收技术规范〉〈〈YDJ39-90〉〉的标准”施工。
2、按“中华人民共和国通信行业标准〈〈长途通信光缆塑料管道工程验收暂行规定〉〉（YD5043-97）”进行施工。
（二）、施工范围：本工程的施工范围为：按合同完成施工图设计的全部工作内容。
三、施工部署1、成立工程施工领导小组及电话2、安排施工队伍及材料进场本工程暂定在2006年5月17进场，7月24日正式开工。
施工人员暂定50 人，其中工地负责人2名，工地安全员2名，质量检查员3名（技术人员兼）2、施工进度计划本工程为配合道路改造建设，工期与道路工期的依赖性教大，总沟程约2.815公里，折合31.68管孔公里。
在施工条件满足的情况下，计划总工期为70天，具体工期计划请参考施工进度计划表。
3、主要施工机具四、施工技术措施及相关施工工艺（1）本工程采用PVC增强型硬质塑料管，其管身无伤痕，管孔无变形。
塑料管在埋设之前用钢锉锉磨管口，以免日后放光缆时刮伤光缆。
（2）管道段长：直线管道允许段长一般限制在120米以内，弯曲管道段长应相应缩短，管道弯曲的曲率半径一般不宜小于36米，曲线部分所夹圆心角不应大于90度，且在一段弯曲管道内不应有反向弯曲。
X X小区通信管道工程设计文本1
××小区通信管道工程一阶段设计主管:×××设计负责人:×××单项负责人:×××概预算审核人:×××证号:TJII-×××概预算编制人:×××证号:B-SNX-×××甲设计说明一、设计依据１．中国××公司与××通信工程设计研究院签定的?关于中国××公司××小区通信管道工程设计备忘录?。
２．中国××公司“２０１０年年度根底网络建设综合规划〞。
３．设计单位对××小区的情况调查研究和现场勘查资料。
４．原邮电部?通信建设工程预算定额?第二册?通信线路工程?。
５．１９９１年２月原邮电部公布的?电信工程设计手册?〔公网用〕。
６．有关供货大厂家的报价及相关工程的合同价。
二、工程概况本工程是为了适应城市生活小区的开展而进行的。
根据建设单位的意见，在ＸＸ小区修建通信管道，其中管孔为６孔，采用水泥管铺设，分支通信管道为２孔，并铺设至楼边或单元楼内，采用ＰＶＣ管道。
穿越小区公路的主干通信管道采用钢管管道。
共修筑人〔手〕孔３１个，６孔水泥管道0.264km。
２孔ＰＶＣ管道0.637km。
总投资为121434。
17元，平均每孔千米综合造价为42489.21元。
三、设计内容、范围及分工１、设计内容及范围〔１〕小区内通信管道。
〔２〕特殊地段的防护。
２、设计分工小区通信机房进线管以外的通信管道及〔人〕手孔由本工程设计负责。
四、设计文件组成中国××公司××小区通信管道工程为一阶段设计，包括通信管道路由方案、主要工程量、安装标准、技术措施、施工要求、工程预算、施工图纸等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
01 强条
02 管道位置的确定
1. 通信管道与通道路由应远离有害物质和化学腐蚀地带。
2. 在已有规划而尚未成型，或虽已成型但土壤未沉实的道理上，以及流砂、
翻浆等地带，不应修建通信管道与通道。
3. 宜建在人行道下，当在人行道下无法建设时，可建在非机动车道或绿化带
下，不宜建在机动车道下。
4. 通信管道与通道位置宜与通信杆路同侧。
5. 通信管道与通道中心线应平行于道路中心线或建筑红线。
6. 通信管道与通道位置不宜选在埋设较深的其他管线附近。
7. 通信管道与通道应避免与燃气管道、热力管道、输油管道、高压电力电缆
在道路同侧建设。
8. 管径大的管材靠外靠下设置；管径小的管材靠上靠内设置。
03 管道材料的选择
1. 城区一般采用塑料管；郊区、野外等长距离应选用硅芯管。
2. 过路、过桥时宜采用钢管。
常用塑料通信管道：
单孔管
类型：实壁管、双壁波纹管
材质：PVC-U、PE
规格：Φ（表示外径）110、100、90
多孔管
七孔PE梅花管
多孔（4、6、9）PVC-U格栅管
04 管道的埋设与基础
1. 塑料、水泥管在人行道、绿化带埋深不应小于0.7m；在机动车道埋深不应
小于0.8m。
2. 钢管在人行道、绿化带埋深不应小于0.5m；在机动车道埋深不应小于
0.6m。
3. 土质较好的地区，挖好沟槽后应夯实沟底，沟底应回填50mm细砂或细
土。
4. 土质稍差的地区，挖好沟槽后应做混凝土基础，基础上应回填50mm细砂
或细土。
5. 土质较差的地区，挖好沟槽后应做钢筋混凝土基础，基础上应回填50mm
细砂或细土。
并应对管道进行混凝土包封。
6. 土质坚硬、冻土地区，挖好沟槽后应回填200mm细砂或细土。
7. 管道进入人（手）孔或建筑物时，靠近人（手）孔或建筑物侧应做不小于
2m长的钢筋混凝土基础和包封。
05 管段与人（手）孔
人（手）孔位置
1. 应设置在路由分支点、坡度较大的管线拐弯处、管段两侧、道路交叉口处
或拟建地下引入线路的建筑物旁。
2. 管道穿越铁路和较宽的道路时，应在两侧设置人（手）孔。
3. 不应设置在进出通道、货物堆场和低洼积水处、地基不稳处。
人（手）孔材料选择
1. 位于地下水位以上，选用砖砌。
2. 位于地下水位以下且在土壤冰冻层以下，选用砖砌同时增加防水措施。
3. 位于地下水位以下且在土壤冰冻层以内，选用钢筋混凝土同时增加防水措
施。
4. 人（手）孔基础一般为混凝土基础，地下水位较高时增设碴石垫层和钢筋
混凝凝土基础。
管段与人（手）孔
1. 进入人（手）孔处的管道基础顶部距人（手）孔基础顶部不应小于0.4m，
管道顶部距人（手）孔上覆底部不应小于0.3m。
2. 立面上管道铺设应有坡度，管道坡度宜为3‰~4‰，不得小于2.5‰。
管道
不得存在“U”形弯以免存水。
3. 平面上管段宜为直线，管段不得有反向弯曲（“S”形弯）或弯曲夹角小于
90°。
塑料管段长度不宜超过200m，曲率半径不应小于10m；水泥管段长度不宜超过150m，曲率半径不应小于36m。
4. 施工完毕后应将入人（手）孔的管口封堵严密。
5. 人（手）孔内不得有其他管线穿越。
