天然气冷热电三联供分布式能源的发展PPT(共 82张)
合集下载
分布式三联供PPT课件
9
一、胜动集团简介
7、社会及政府高度重视
10
二、国际、国内发展形势及背景
热电联供国际发展现状 欧美各国从政策上大力支持热电冷联产系统。如从法
律上解决分布式热电上网的问题、减免各项税收、给予相 关补贴等等。这些措施有力的推动了热电联产的迅速发展。 目前美国已经有6000多座分布式能源站，美国政府计划到 2020年，有一半以上的新建办公或商用建筑采用和15%的现 有建筑改用分布式热电冷三联供。日本2007年DES/CCHP总 装机容量已达9.2GW，44%用天然气。英国分布式能源站目 前已达1000多个，节约能源20%以上；荷兰一公司经营着 1000多个分布式能源站，法国仅Dalkia公司就经营着200 多个分布式能源项目，这些国家的能源利用效率高达50%以 上，而中国目前仅为36.8%。
联供系统可以匹配地源（污水源）热泵。消耗发电机 组发电量，调节电力平衡；当天然气停气时，地源（污水 源）热泵可以应急供暖制冷；电价处于谷价时发电机组可 以停机，只运行热泵。
中控系统动态的分析系统电力、冷能、热能以及各种 能源的峰谷价格等因素，实时的调整系统的运行模式，保 证系统可靠运行的基础上实现合理的能源匹配和最高的经 济收益。
能源综合利用率较高 集中供电方式发电效率虽然最高可以达到40%-50%，但
是由于距离终端用户过远，其余50%－60%的能量很难充分 利用。
而热电冷三联供由于建设在用户附近，不但可以获得 35%左右的发电效率，还能将中温废热回收利用供冷、供热， 其综合能源利用率可达80%以上。另外，与传统长距离输电 相比，能源产业成套技术提供商 ★发电设备的研发生产销售 ★发电站设计安装建造总包 ★发电工程项目的运营服务
6
一、胜动集团简介
4、国家相关标准制定者
一、胜动集团简介
7、社会及政府高度重视
10
二、国际、国内发展形势及背景
热电联供国际发展现状 欧美各国从政策上大力支持热电冷联产系统。如从法
律上解决分布式热电上网的问题、减免各项税收、给予相 关补贴等等。这些措施有力的推动了热电联产的迅速发展。 目前美国已经有6000多座分布式能源站，美国政府计划到 2020年，有一半以上的新建办公或商用建筑采用和15%的现 有建筑改用分布式热电冷三联供。日本2007年DES/CCHP总 装机容量已达9.2GW，44%用天然气。英国分布式能源站目 前已达1000多个，节约能源20%以上；荷兰一公司经营着 1000多个分布式能源站，法国仅Dalkia公司就经营着200 多个分布式能源项目，这些国家的能源利用效率高达50%以 上，而中国目前仅为36.8%。
联供系统可以匹配地源（污水源）热泵。消耗发电机 组发电量，调节电力平衡；当天然气停气时，地源（污水 源）热泵可以应急供暖制冷；电价处于谷价时发电机组可 以停机，只运行热泵。
中控系统动态的分析系统电力、冷能、热能以及各种 能源的峰谷价格等因素，实时的调整系统的运行模式，保 证系统可靠运行的基础上实现合理的能源匹配和最高的经 济收益。
能源综合利用率较高 集中供电方式发电效率虽然最高可以达到40%-50%，但
是由于距离终端用户过远，其余50%－60%的能量很难充分 利用。
而热电冷三联供由于建设在用户附近，不但可以获得 35%左右的发电效率，还能将中温废热回收利用供冷、供热， 其综合能源利用率可达80%以上。另外，与传统长距离输电 相比，能源产业成套技术提供商 ★发电设备的研发生产销售 ★发电站设计安装建造总包 ★发电工程项目的运营服务
6
一、胜动集团简介
4、国家相关标准制定者

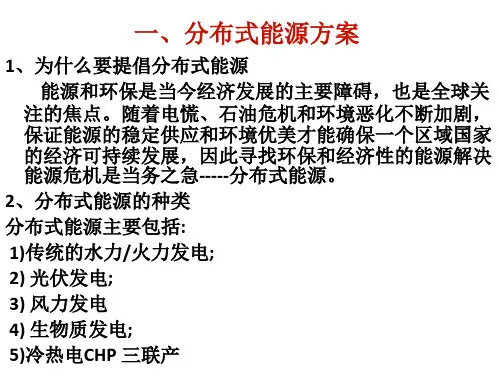

热电冷三联产PPT课件
辅 助 供 电 系 统
供 热 系 统
燃 气 系 统
热 水 系 统
辅 供
供制
电 热冷
热燃 水气
主
分布式能源系统
供
电
系
统
燃气系统
互联网式的分布式能源系统
BCHP是信息时代的产物
在工业时代，社会分工细化，以产品定行业，又在同一产品下 优化，其结果必然是规模越大效益越好，即规模效益。而信息时代 最大的力量就是“整合的能力”，将不同领域的问题进行统一优化， 利用优势互补实现协调统一。随着信息的整合能力的不断加强，社 会分工将逐步模糊，人们可以根据自己对各种需求不断增长的状况， 技术进步的速度，以及人类不断提高的道德观念，根据资源效益、 环 境 效 益 、 社 会 效 益 和 经 济 效 益 优 化 出 一 个 最 佳 效 益 的 规 模 —— “效益规模”，这是人类文明的必然趋势。BCHP是信息时代的 产 物，它的发展打破了传统的界限，将采暖、热水、电、冷、燃气、 水资源合理利用和环境污染治理统筹考虑，以最小的资金、资源和 环境代价，换取最高的投资效益、能源转换效率和能源设施效能。 减少了电网及配变电、热力管网及热交换站、燃气管网及调峰系统、 自来水管网、制冷设备、热水供应设施和环境污染治理等多项投资， 一石数鸟。
CCHP系统简图
三 燃气 冷热电CCHP三联产的原理和技术
CCHP概念 通过能源的梯级利用，燃料通过热电联产装置发电后，变为低品味的热能
用于采暖、生活供热等用途的供热，这一热量也可驱动吸收式制冷机，用于 夏季空调，从而形成热电冷三联供系统。
原理和技术介绍
燃气轮机热电联产系统分为单循环和联合循环两种形式。
大型燃气轮机 ＞25MKW
燃气轮机/燃气内燃机类型 中型燃气轮机15MKW~25MKW
冷热电三联供介绍ppt课件
14
燃气冷热电三联供系统设计
➢ 典型并网示意图
15
燃气冷热电三联供系统设计
➢ 燃气冷热电三联供系统设计步骤
• 三联供系统供能范围及运行方式确定 • 冷、热、电典型日逐时负荷及全年逐时负荷分析 • 发电机组选型 • 余热利用设备选型 • 调峰设备选型
16
设计实例
➢ 发电机组选型——冷热电三联供核心设备之一
➢ 全年有冷热负荷需求的用户，系统年运行时间宜≥3500 小时 ➢ 电力负荷与冷、热负荷使用规律相似的用户 ➢ 需要设置备用发电机组的重要公共建筑 ➢ 市电接入困难的用户 ➢ 电价相对较高的公共建筑 ➢ 对节能、环保要求高的地区 ➢ 经过方案优化设计和经济分析，确定经济可行的项目
11
国家鼓励与支持政策
12
燃气冷热电三联供系统设计
➢ 燃气冷热电三联供系统组成
• 燃气供应系统 • 发电系统（燃气发电机组及其辅机） • 余热利用系统（余热吸收式冷温水机组、余热锅炉） • 输配系统（冷温水泵、冷却水泵等） • 集中控制系统
➢ 燃气冷热电三联供系统运行方式
• 孤网运行：发电机组独立运行 • 并网运行：发电机组与公共电网ห้องสมุดไป่ตู้列运行，不向公共电网输送电能 • 上网运行：发电机组与公共电网并列运行，可向公共电网输送电能
燃气发电机组类型：燃气内燃机、燃汽轮机、燃气微燃机
燃 气 内 燃 机 内 部 构 造
17
设计实例
➢ 发电机组选型——冷热电三联供核心设备之一
燃气发电机组类型：燃气内燃机、燃汽轮机、燃气微燃机
燃气轮机内部构造
18
设计实例
➢ 发电机组选型——冷热电三联供核心设备之一
根据项目特点选择燃气发电机组： 主要参考数据：发电效率、发电装机量、余热量与余热品质
燃气冷热电三联供系统设计
➢ 典型并网示意图
15
燃气冷热电三联供系统设计
➢ 燃气冷热电三联供系统设计步骤
• 三联供系统供能范围及运行方式确定 • 冷、热、电典型日逐时负荷及全年逐时负荷分析 • 发电机组选型 • 余热利用设备选型 • 调峰设备选型
16
设计实例
➢ 发电机组选型——冷热电三联供核心设备之一
➢ 全年有冷热负荷需求的用户，系统年运行时间宜≥3500 小时 ➢ 电力负荷与冷、热负荷使用规律相似的用户 ➢ 需要设置备用发电机组的重要公共建筑 ➢ 市电接入困难的用户 ➢ 电价相对较高的公共建筑 ➢ 对节能、环保要求高的地区 ➢ 经过方案优化设计和经济分析，确定经济可行的项目
11
国家鼓励与支持政策
12
燃气冷热电三联供系统设计
➢ 燃气冷热电三联供系统组成
• 燃气供应系统 • 发电系统（燃气发电机组及其辅机） • 余热利用系统（余热吸收式冷温水机组、余热锅炉） • 输配系统（冷温水泵、冷却水泵等） • 集中控制系统
➢ 燃气冷热电三联供系统运行方式
• 孤网运行：发电机组独立运行 • 并网运行：发电机组与公共电网ห้องสมุดไป่ตู้列运行，不向公共电网输送电能 • 上网运行：发电机组与公共电网并列运行，可向公共电网输送电能
燃气发电机组类型：燃气内燃机、燃汽轮机、燃气微燃机
燃 气 内 燃 机 内 部 构 造
17
设计实例
➢ 发电机组选型——冷热电三联供核心设备之一
燃气发电机组类型：燃气内燃机、燃汽轮机、燃气微燃机
燃气轮机内部构造
18
设计实例
➢ 发电机组选型——冷热电三联供核心设备之一
根据项目特点选择燃气发电机组： 主要参考数据：发电效率、发电装机量、余热量与余热品质
北京燃气设计院冷热电三联供.pptx
《燃气冷热电联供工程技术规程》
标准要点 ➢ 适用条件：发电机总容量小于或等于15MW； ➢ 适用阶段：工程设计、施工、验收和运行管理； ➢ 供电系统运行方式：推荐与市电并网运行； ➢ 设计原则：电能自发自用、热（冷）电平衡；
能效指标
➢ 节能指标：年平均能源综合利用率应大于70%
年平均能源综合利用效率=
燃气冷热电三联供技术及应用
北京市煤气热力工程设计院有限公司
汇报内容
一、北京市天然气用气量发展概述 二、分布式能源与冷热电三联供 三、三联供常用设备及系统形式 四、三联供系统优势及适用项目特点 五、三联供工程介绍 六、三联供工程实施常规流程
一、北京市天然气用气量发展概述
1、1997年-2007年北京市天然气用气量
关鼓励政策 ➢ 2009年，国家能源局《新能源规划》鼓励燃气冷热电联供应用
冷热电三联供技术研究
北京市科学技术委员会2002年课题： 《楼宇型天然气冷热电联供系统应用研究与示范 》
课题主要研究内容与思路 ➢ 调研国内外燃气冷热电三联供系统的发展现状及配套政策； ➢ 针对北京市能源结构特点分析研究燃气冷热电三联供系统在北京推
广应用的可行性； ➢ 分析不同形式燃气冷热电三联供系统的特点、应用范围及冷、热、
电负荷的优化配置； ➢ 通过示范工程总结冷热电三联供系统运行管理经验； ➢ 提出推广应用楼宇型冷热电三联供系统的政策建议。
《燃气冷热电联供工程技术规程》
建设部行业标准 《燃气冷热电联供工程技术规程》
标准编制进度计划
➢ 2006年完成标准初稿； ➢ 2007年标准编制组全体会议讨论修改； ➢ 2008年向全国相关单位及专家征求意见； ➢ 2009年完成送审稿； ➢ 2009年下半年审查会； ➢ 报批；
分布式三联供PPT课件
让分散的能源发挥集束效 应，让瓦斯、秸秆、城市垃圾、 污水、畜禽养殖废弃物等化作 光源和能源，凭借自身的实力、 能力挖掘社会资源潜力，依靠 自身的品质、品格，提升企业 发展品位。
8
一、胜动集团简介
6、国内外市场开发的领先者 ★全国除西藏外所有省市 ★出口世界30多个国家 ★综合市场占有率80% ★建设新能源项目600多个 ★总装机容量150万千瓦 ★年燃气能源发电70亿度 ★减排二氧化碳约9000万 吨
14
三、热电冷三联供系统介绍
系统主要构成 系统主要由燃料供应单元、燃气内燃机、发电机、溴
化锂直燃机、电力分配单元、终端和中控系统组成。
燃气发动机是三联供系统的核心，在电力负荷2005000kW功率段，燃气内燃机是最优的动力源，其具有功率 范围合适，发电效率高，启动时间短，造价相对较低等优 势。电力的应用包括独立负荷、挂网运行和网上售电三种 模式。
9
一、胜动集团简介
7、社会及政府高度重视
10
二、国际、国内发展形势及背景
热电联供国际发展现状 欧美各国从政策上大力支持热电冷联产系统。如从法
律上解决分布式热电上网的问题、减免各项税收、给予相 关补贴等等。这些措施有力的推动了热电联产的迅速发展。 目前美国已经有6000多座分布式能源站，美国政府计划到 2020年，有一半以上的新建办公或商用建筑采用和15%的现 有建筑改用分布式热电冷三联供。日本2007年DES/CCHP总 装机容量已达9.2GW，44%用天然气。英国分布式能源站目 前已达1000多个，节约能源20%以上；荷兰一公司经营着 1000多个分布式能源站，法国仅Dalkia公司就经营着200 多个分布式能源项目，这些国家的能源利用效率高达50%以 上，而中国目前仅为36.8%。
8
一、胜动集团简介
6、国内外市场开发的领先者 ★全国除西藏外所有省市 ★出口世界30多个国家 ★综合市场占有率80% ★建设新能源项目600多个 ★总装机容量150万千瓦 ★年燃气能源发电70亿度 ★减排二氧化碳约9000万 吨
14
三、热电冷三联供系统介绍
系统主要构成 系统主要由燃料供应单元、燃气内燃机、发电机、溴
化锂直燃机、电力分配单元、终端和中控系统组成。
燃气发动机是三联供系统的核心，在电力负荷2005000kW功率段，燃气内燃机是最优的动力源，其具有功率 范围合适，发电效率高，启动时间短，造价相对较低等优 势。电力的应用包括独立负荷、挂网运行和网上售电三种 模式。
9
一、胜动集团简介
7、社会及政府高度重视
10
二、国际、国内发展形势及背景
热电联供国际发展现状 欧美各国从政策上大力支持热电冷联产系统。如从法
律上解决分布式热电上网的问题、减免各项税收、给予相 关补贴等等。这些措施有力的推动了热电联产的迅速发展。 目前美国已经有6000多座分布式能源站，美国政府计划到 2020年，有一半以上的新建办公或商用建筑采用和15%的现 有建筑改用分布式热电冷三联供。日本2007年DES/CCHP总 装机容量已达9.2GW，44%用天然气。英国分布式能源站目 前已达1000多个，节约能源20%以上；荷兰一公司经营着 1000多个分布式能源站，法国仅Dalkia公司就经营着200 多个分布式能源项目，这些国家的能源利用效率高达50%以 上，而中国目前仅为36.8%。

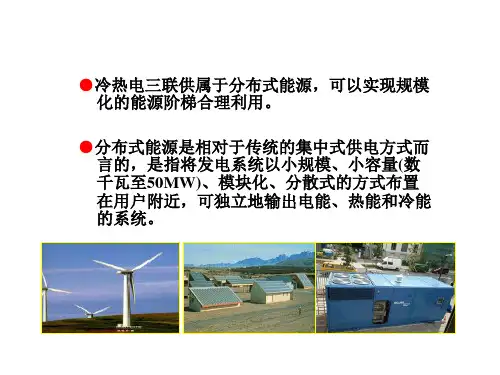

三联供
C C
排烟温度
水流量 发动机转速 电力输出功率
O
C
95
1.8 68000 80
kg/s rpm kW
尺寸 L×W×H
重量
mm
kg
3100×876×1955
1930
“卡伯斯通”微燃 机
型 号 C30微型气涡轮发电 机组—低压天然气 C30微型气涡轮发电 机组—高压天然气 C60微型气涡轮发电 机组—高压天然气
方案 产生热量 kWh 产生电量 kWh 总产出 元
燃气锅炉
直燃机 三联供
8.778
9.022 3.932
0
0 2.906
2.026
2.082 3.669
*热价0.231元/ kWh（蒸汽），平均电价0.95元/ kWh
三联供系统得到的经济效益比燃气锅炉采暖高81%； 比直燃机采暖高76%
三联供项目适用于：
ST5R
395 4.35 11009 32.7 365 7992 511 75
ST5S
457 7 15319 23.5 587 8280 1196 85
ST6L－721
508 7.82 15385 23.4 514 10800 1337 85
ST6L－795
678 9.88 14575 24.7 589 11664 1655 85
Centaur 50
人马座 50 4234 12541 53.1
Mercury 60
水星 60 4072 9209 37.5
Taurus 60
金牛座 60 5069 12093 61.3
Taurus 70
金牛座 70 6728 11281 75.9
Mars 90
燃气分布式能源技术介绍56页PPT文档
4 华电集团湖北武汉创意天地分布式能源站项目
天津 北京 湖北
4358kW 13312kW 19160kW
燃机设备国产化现状
2019年8月，华电集团与通用公司合资在上海成立了华电通用轻型燃 机设备有限公司,2019年第一台设备下线：
从事15 ～ 50MW级航空改造燃气轮机成套机组的设计、采购、生产、 组装、测试、分销（包括进口和出口）以及在客户场所提供相关安装、 调试和维修的售后服务和客户培训。 2019年1月，GE颜巴赫燃气内燃机组装线在杭州投运。
二五”期间建设1000个左右天然气分布式能源项目，并拟建设10个左右各类 典型特征的分布式能源示范区域。未来5-10年内在分布式能源装备核心能力 和产品研制应用方面取得实质性突破。初步形成具有自主知识产权的分布式 能源装备产业体系。
目标：2019年前完成天然气分布式能源主要装备研制。通过示范工程应 用，当装机规模达到500万千瓦，解决分布式能源系统集成，装备自主化率 达到60%；当装机规模达到1000万千瓦，基本解决中小型、微型燃气轮机等 核心装备自主制造，装备自主化率达到90%。到2020年，在全国规模以上城 市推广使用分布式能源系统，装机规模达到5000万千瓦，初步实现分布式能 源装备产业化。
燃气分布式能源定义 是指利用天然气为燃料，通过冷热电三联供等方式实现能源的梯级利
用，综合能源利用效率在70%以上，并在负荷中心就近实现能源供应的现 代能源供应方式，是天然气高效利用的重要方式。
优点 与传统集中式供能方式相比，天然气分布式能源具有: 能效高: ≥70%，超超临界45%～48%； 清洁环保: 无SO2、粉尘、固体废弃物排放，CO2只有煤电的60%； 安全性好: 就近生产就近使用 耗水: 只有煤电的1/3 用地: 只有煤电的30% ～ 40% 削峰填谷：降低天然气以及电力调峰压力
天然气分布式能源项目简介PPT课件
• 国家发改委的定义：分布式能源是利用小型设备向用户
提供能源供应的新型能源利用方式。与传统的集中式能
源相比，分布式能源接近负荷，不需要建设大电网进行
远距离高压或超高压输送，可大大减少线损，节省输配
电建设投资和运行费用；由于兼备发电、供热等多种能
源服务功能，分布式能源可以有效的实现能源的梯级利
2020用/3/2，3 达到更高的能源综合利用率。
2020/3/23
31
八、天然气分布式能源国内项目应用案 例一：北京蟹岛三联供能源中心
北京蟹岛三联供系统原理图
2020/3/23
32
八、天然气分布式能源国内项目应用案 例一：北京蟹岛三联供能源中心
蟹岛三联供系统原理图
2020/3/23
33
八、天然气分布式能源国内应用项目
• 天然气分布式能源是近10多年来顺应形势发展催 生出来的新生事物，示范工程较少，经验很少， 采用的技术方式也很少，成功案例就更少目前我 国已经有40多个天然气分布式能源示范项目在运 行，受多种因素影响，约半数在运行，半数因电 力并网、效益或技术等问题处于停顿状态。较为 成功的案例仅有上海浦东机场项目(4MW)、广州 大学城项目(150MW)、北京燃气集团大楼项目 (1.2MW)、北京火车南站项目(3MW)等。
在建项目22个，筹建项目53个。
2020/3/23
2
天然气分布式能源相关政策
• 1.2011年，国家发展改革委等联合下发了《关于发展天然 气分布式能源的指导意见》，提出“十二五”期间建设 1000个左右天然气分布式能源项目，到2020年使天然气 分布式能源装机规模达到5 000万kw的计划。我国分布式 能源产业步入了发展的第一个春天。
2020/3/23
燃气冷热电三联供系统发电装置ppt课件
楼宇型（宾馆、医院、办公楼）
燃气轮机＋烟气型溴冷机
第二部分
『燃气发电装置 的分类及 性能』
2 燃气发电装置的分类及性能
内燃机
标题数字等都可以通过点击 和重新输入进行更改。
燃气轮机
标题数字等都可以通过点击 和重新输入进行更改。
微型燃气轮机
目前，以燃气内燃机发电装置和燃气 轮机发电装置为动力的热电联产系统 应用相对较多， 综合效率也较高， 技 术比较成熟， 运行比较稳定， 其中燃 气内燃机发电装置的额定功率通常在 50 ～ 5 000 kW， 而燃气轮机发电装置 的额定功率一发电及附 属设备的 选择』
3.1 发电装置
发电装置选择的考虑因素：用户实际需求热（冷） 电比
对于办公和居住建筑等电负荷比冷、热负荷小的场合应 优先选用产热量较大的燃气轮机发电装置系统， 并将部 分发电机发出的电驱动电制冷装置， 用以提高系统产热 和制冷能力， 优化匹配电制冷和烟气余热吸收式制冷机 组， 以满足用冷、用热负荷， 提高系统经济性， 这种 方式通常被称为以热（冷） 定电；
目 录
▷ 第一部分 『燃气冷热电三联供简介』
▷ 第二部分 『燃气发电装置的分类及 性能』
▷ 第三部分 『燃气发电装置及附属设 备的选择』
第一部分
『燃气冷热电三 联供简介』
1 燃气冷热电三联供简介
燃气冷热电三联供， 即CCHP （Combined Cooling，Heating and Power）， 是指以天然气为主要燃料带动燃气轮机或内燃机 等产生动力驱动发电机发电， 满足用户的电力需求， 系统排出的废热通过余热回收利用设备（余热锅炉） 向用户供热、供冷和生 活热水。 燃气冷热电三联供技术作为分布式能源的一种， 因其技术新颖、建设周期短、系统综合效率高， 已经在发达国家得到了广泛的认 可。燃气冷热电三联供技术通过对一次能源的梯级利用， 提高了能源的综合利用率， 减少了污染物排放；三联供机房可以建在终 端用户附近， 减少能源输送过程中的损耗， 节能效果明显； 三联供系统与大电网互相依靠、互为补充， 提高了能源系统的可靠性， 有助于应对突发事件。CCHP 系统典型流程见图1。
燃气轮机＋烟气型溴冷机
第二部分
『燃气发电装置 的分类及 性能』
2 燃气发电装置的分类及性能
内燃机
标题数字等都可以通过点击 和重新输入进行更改。
燃气轮机
标题数字等都可以通过点击 和重新输入进行更改。
微型燃气轮机
目前，以燃气内燃机发电装置和燃气 轮机发电装置为动力的热电联产系统 应用相对较多， 综合效率也较高， 技 术比较成熟， 运行比较稳定， 其中燃 气内燃机发电装置的额定功率通常在 50 ～ 5 000 kW， 而燃气轮机发电装置 的额定功率一发电及附 属设备的 选择』
3.1 发电装置
发电装置选择的考虑因素：用户实际需求热（冷） 电比
对于办公和居住建筑等电负荷比冷、热负荷小的场合应 优先选用产热量较大的燃气轮机发电装置系统， 并将部 分发电机发出的电驱动电制冷装置， 用以提高系统产热 和制冷能力， 优化匹配电制冷和烟气余热吸收式制冷机 组， 以满足用冷、用热负荷， 提高系统经济性， 这种 方式通常被称为以热（冷） 定电；
目 录
▷ 第一部分 『燃气冷热电三联供简介』
▷ 第二部分 『燃气发电装置的分类及 性能』
▷ 第三部分 『燃气发电装置及附属设 备的选择』
第一部分
『燃气冷热电三 联供简介』
1 燃气冷热电三联供简介
燃气冷热电三联供， 即CCHP （Combined Cooling，Heating and Power）， 是指以天然气为主要燃料带动燃气轮机或内燃机 等产生动力驱动发电机发电， 满足用户的电力需求， 系统排出的废热通过余热回收利用设备（余热锅炉） 向用户供热、供冷和生 活热水。 燃气冷热电三联供技术作为分布式能源的一种， 因其技术新颖、建设周期短、系统综合效率高， 已经在发达国家得到了广泛的认 可。燃气冷热电三联供技术通过对一次能源的梯级利用， 提高了能源的综合利用率， 减少了污染物排放；三联供机房可以建在终 端用户附近， 减少能源输送过程中的损耗， 节能效果明显； 三联供系统与大电网互相依靠、互为补充， 提高了能源系统的可靠性， 有助于应对突发事件。CCHP 系统典型流程见图1。
