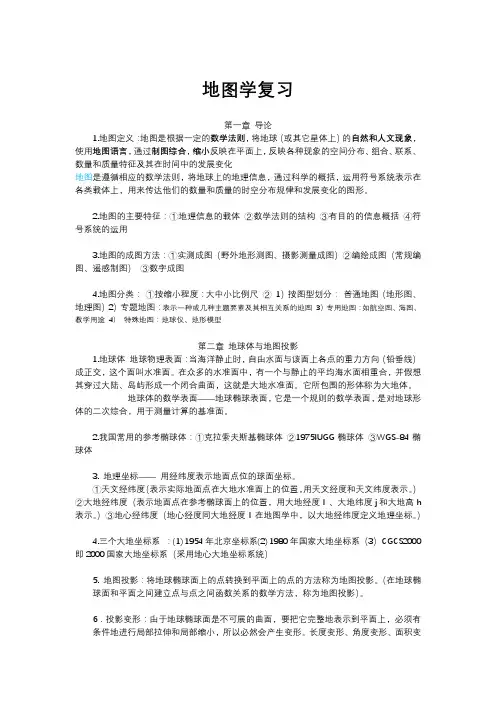

地图学复习

地图学复习

第四章

1，地图符号的概念

地图符号：表示地图信息各要素空间位置、大小和数量质量特征，由形状不同、大小不一、色彩有别的图形和文字组成，是地图的语言，具有形象直观，一目了然的特点。

2，地图符号的概念

地图符号是符号的子集，它具有可视性（指实地图）。它用一种物质的对象来代替一个抽象的概念，以一种易为心灵了解和便于记忆的形式，把制图对象的抽象概念呈现在地图上，从而使人们产生深刻的印象。

3，地图符号的功用

1）地图语言：地图符号具有别的符号所有的基本属性——约定俗成。

2）综合概括：通过对地理事物的归纳、分类分级而制订的抽象的概念化的地图符号，实质上就是对地理事物进行了一次重要的制图综合。

3）空间模型：可建立地理事物的空间模型，以再现或塑造无法观测的地理现象，以供量算和比较，进行各种分析和研究。

4，地图符号的分类

（1）按空间分布状态

点状线状面状体状

（2）按比例关系分类

依比例符号——用轮廓线（实线、点线或虚线）表示真实位置和形状，在轮廓线内填绘其它符号、注记或颜色，以表明该地物的质量与数量特征，

不依比例符号如点状符号

半依比例符号如线状符号

按符号结构变化特征划分，可分为组合结构与扩张结构两种符号类型。

5，地图符号的基本变量P154

静态符号的基本视觉变量

1）形状变量

2）尺寸变量

3）方向变量

4）颜色变量

5）密度变量

6，视觉变量的感受效果

1）整体感

2）等级感

3）数量感

4）质量感

5）动态感

6）立体感

7，地图符号的量表系统

1）定名量表：只处理空间信息或数据的定性关系而不处理其定量关系的量表系统。

2）顺序量表：是将客观存在的物体或现象按某一标志排成序列，表现为一个相对等级的量表系统。

3）间隔量表：利用某种统计单位对顺序量表排序的量表系统。

4）比率量表：是以数据起始点为基础，按某种比率关系排序且能反应比率变化的量表。

8，地图注记的概念

地图上的文字与数字总称地图注记。它是地图的基本内容之一，与地图符号相配合完成地图的信息传输功能与作用。注记本身在某种程度上还具有符号的作用，它不仅丰富了地图的内容，而且在一定程度上还补充了符号的不足。

9，地图注记的种类

1)名称注记。用于注释地物名称的文字。（点状注记线状注记面状注记）

2)说明注记。用于补充说明符号含义不足的简要文字。

3)数字注记。注释数量的数字。

10，地图注记的功用

1）是地图的基本内容之一，是表示地图内容的一种手段。

2）说明制图对象的名称、种类、性质和数量等具体特征；

3）可以弥补地图符号之不足、丰富地图的内容。

11，地图注记的主要构成要素

1）字体要素。字体即字的类别和类型。

2）字级要素。字级即字的大小等级或字大。

3）字隔要素。字隔是指注记中字与字的间隔或距离。

4）字向要素。字向即字头的朝向。

5）字色要素。字色即字的颜色。

6）字列要素。字列即字的排列。

12，注记构成要素的应用

1）字体的应用。不同字体主要用于区分事物的类别，使用不同字体可加强图上事物的分类概念。

2）字级的应用。地物之间的隶属关系常用同类注记不同字级体现。至于字级的具体设计往往类似于地图符号的设计，受到地图容量，服务对象，使用方式及视觉感受效果等条件的制约。

3）字隔的应用。近字隔，各字隔不大于0.25mm，主要用于地名等点状地物名。

通字隔，1.0—8.0mm，主要用于线状地物名。离字隔，大于8.0mm，主要用于大范围面状地物名。

13，地图注记的配置方法

（1）地图注记的配置原则

地图注记配置指注记相对被注地物的位置关系，亦可称地图注记的字位。地图注记采用何种位置由所说明地物的性质及周围情况而定，以明确被注对象为原则。注记说明的物体不能太远，一般应小于1/2字大，注于空白处不压盖重要地物等。（2）注记配置方法举例P180

点状地物注记配置方法。

线状地物注记配置方法。

面状地物注记配置方法。

14，普通地图的概述

普通地图是指全面均等地表示地面自然环境和社会经济现象的一般特征，分布规律及其相互联系的地图。

15，普通地图的分类

（1）按比例尺划分。大（大于等于1:10万）中（小于1:10万而大于等于1:100万）和小（小于1:100万）。

（2）按比例尺和内容的概括划分

16，大，中比例尺普通地图（地形图）的特点

1）统一的数学基础

2）统一的编图规范和图式符号系统

3）完整的比例尺系列和统一的分幅编号系统

4）几何精度高，内容详细。

17，小比例尺普通地图（地理图）的特点

1）地图比例尺相对较小。

2）图幅范围较大且包含的区域完整。

3）表示内容相对简单而且概括。

4）投影类型多样而且变形大。

5）精度较低，可量测性较差，但地理适应性强。

18，普通地图的用途

19，普通基础地理要素及其符号表达

普通地图上的主要内容为普通基础地理要素，包括水系，地形地貌，土质植被，居民地，交通线，境界线，独立地物等。

20、水系是重要的自然条件和环境要素。

a）海洋要素

普通地图上表示的海洋要素主要是海岸、海底地形，以及冰界、洋流、航行标志等。作为地理图，表示的重点是海岸线及海底地形。

b）海岸的表示

地理图上，要针对不同的海岸基本类型及特征，给于不同的表现方法。通常以蓝色实线表示，低潮线用点线概略绘出。

c）海底地形的表示

基本轮廓可以分为，即大陆架、大陆坡、大洋底三大基本单元。通过水深注记、等深线加分层设色来表示。

(A)陆地水系

一定流域范围内，由地表水体构成的脉络相同的系统。是地理环境中重要的组成要素：水系对反映区域地理特征具有标志性作用；水系对居民点、交通网的分布和工农业生产的布局等有显著的影响。同时水系是空中和地面判定方位的重要目标。制图中，是地图内容的控制骨架。是地图上重要的表示内容。

(a)河流的表示

以蓝色线状符号的轴线表示河流的位置及长度，以线状符号的粗细表示表示河流的上游与下游，主流与支流的关系。与河流相联系的还有运河和干渠，在地理图上一般只以蓝色的单实线表示。

(b)湖泊的表示

水系中的重要组成部分，以蓝色实线或虚线轮廓，在配以蓝紫不同面色加以表示。通常用实线表示常年积水的湖泊，用虚线表示季节性出现的时令湖。湖泊的水质，可用不同颜色加以区分。

(c)水库的表示

水库是为饮水、灌溉、防洪、发电航运等需要而建造的人工湖泊。一定要与地形的等高线相适应。在地图上能用真形表示的，则用蓝色水涯线表示，并标明坝址。对不能依比例尺表示的，则用符号表示。

(d) 井、泉的表示：

用点状符号加以表示。井泉虽小，但它却有不可忽视的存在价值。在干旱区域、
