变压器并列运行条件

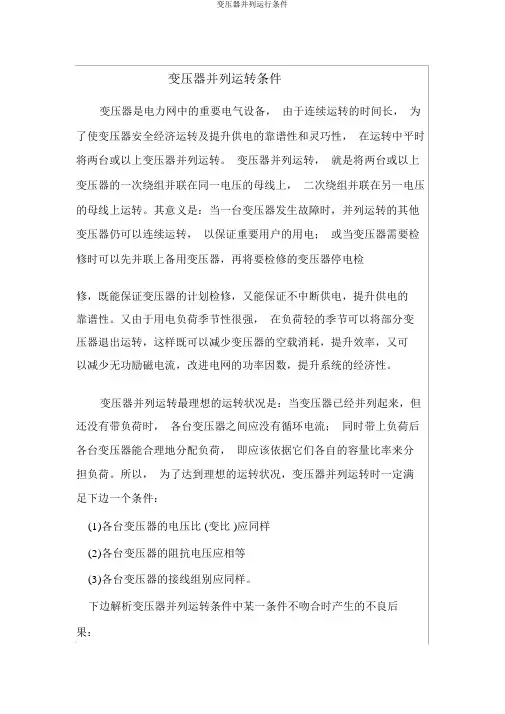

变压器并列运转条件变压器是电力网中的重要电气设备，由于连续运转的时间长，为了使变压器安全经济运转及提升供电的靠谱性和灵巧性，在运转中平时将两台或以上变压器并列运转。
变压器并列运转，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上运转。
其意义是：当一台变压器发生故障时，并列运转的其他变压器仍可以连续运转，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提升供电的靠谱性。
又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运转，这样既可以减少变压器的空载消耗，提升效率，又可以减少无功励磁电流，改进电网的功率因数，提升系统的经济性。
变压器并列运转最理想的运转状况是：当变压器已经并列起来，但还没有带负荷时，各台变压器之间应没有循环电流；同时带上负荷后各台变压器能合理地分配负荷，即应该依据它们各自的容量比率来分担负荷。
所以，为了达到理想的运转状况，变压器并列运转时一定满足下边一个条件：(1)各台变压器的电压比 (变比 )应同样(2)各台变压器的阻抗电压应相等(3)各台变压器的接线组别应同样。
下边解析变压器并列运转条件中某一条件不吻合时产生的不良后果：(一)电压比 (变比 )不同样的变压器并列运转：由于三相变压器和单相变压器的原理是同样的，为了便于解析，以两台单相变压器并列运转为例来解析。
由于两台变压器原边电压相等，电压比不相等，副边绕组中的感觉电势也就不相等，便出现了电势差△ E。
在△E 的作用下，副边绕组内便出现了循环电流IC。
当两台变压器的额定容量相等时，即SNI=SNII 。
循环电流为：IC=△E/(ZdI ＋ZdII)式中 ZdI-- 表示第一台变压器的内部阻抗ZdII-- 表示第二台变压器的内部阻抗假如 Zd 用阻抗电压 UZK 表示时，则Zd=UZK*UN/100IN式中 UN 表示额定电压 (V)，IN 表示额定电流 (A)当两台变压器额定容量不相等时，即SNI≠SNII，循环电流 IC 为：IC=á＊II/[UZKI＋(UZKII/a )]式中： UZKI--表示第一台变压器的阻抗电压UZKII-- 表示第二台变压器的阻抗电压INI＜INIIá--用百分数表示的二次电压差II--变压器I 的副边负荷电流依据以上解析可知：在有负荷的状况下，由于循环电流Ic的存在，使变比小的变压器绕组的电流增添，而使变比大的变压器绕组的电流减少。
变压器并列运行的条件及操作规程
变压器并列运行的条件及操作规程示例文章篇一：《变压器并列运行的条件及操作规程》嘿，小伙伴们！今天我要给你们讲一讲变压器并列运行的那些事儿。
这变压器并列运行啊，就好像是几个小伙伴一起合作完成一件大事儿一样呢。
那变压器并列运行得满足啥条件呢？首先呢，变压器的接线组别得相同。
这就好比是大家要按照同样的规则来玩游戏。
如果接线组别不一样呀，就像是玩游戏的时候一个人按象棋的规则，另一个人按跳棋的规则，那肯定就乱套啦。
比如说有一个变压器是Yyn0接线，另一个是Dyn11接线，这样的话就不能并列运行。
这时候有人可能会问了，为啥接线组别不同就不行呢？这是因为接线组别不同，变压器二次侧电压的相位就不同。
这就好比两列火车，如果它们行驶的轨道方向不一样，那肯定不能并到一起开呀。
再一个条件就是变压器的变比要相等。
变比是啥呢？简单说就是变压器一次侧电压和二次侧电压的比值。
这变比要是不相等啊，就像两个人走路的步长不一样。
一个人一步能走50厘米，另一个人一步只能走30厘米。
要是让他们并排走，走一会儿就会一个在前一个在后，差距越来越大。
在变压器里呢，变比不同就会导致在并列运行的时候，变压器之间会产生环流。
这环流就像调皮的小虫子，在变压器的绕组里窜来窜去，会让变压器发热，还会白白浪费电能呢。
还有一个重要的条件就是变压器的短路阻抗要相等。
短路阻抗就像是变压器在抵抗电流通过时的一种能力。
要是短路阻抗不一样呀，就好比两个小朋友拉东西的力气不一样。
一个力气大，一个力气小。
当他们一起拉一个东西的时候，力气大的那个就会使很大的劲，力气小的那个可能就会被拖着走。
在变压器并列运行里呢，短路阻抗不同会让变压器分担的负载不均匀。
这样的话，有的变压器可能会负担过重，就像小朋友背了很重很重的书包，时间长了就会累坏的。
那变压器并列运行的操作规程又是啥样的呢？当我们要进行变压器并列运行操作的时候，第一步就是要仔细检查这些条件有没有满足。
这就像是我们要出门旅行，出发前要检查东西有没有带齐一样。
变压器的并联运行条件
变压器的并联运行条件一、前言变压器是电力系统中常用的电气设备之一，其作用是将高电压转换为低电压或将低电压转换为高电压，并在电力系统中起到了很重要的作用。
在某些情况下，多个变压器需要并联运行，以实现更高的电力转换能力或保证电力供应的连续性。
但并联运行变压器需要注意一些条件，否则会产生不良的影响。
本文将重点讨论变压器并联运行的条件。
二、变压器并联的意义和特点1.意义1）提高电力转换能力多台变压器并联后，输入和输出电压都可增加，转换能力也随之提高。
2）保证供电连续性在单一变压器发生故障时，其它变压器仍可维持供电，从而保证了电力系统的连续性。
3）便于维护当需要对某个变压器进行维护时，其它变压器可继续工作，从而不会影响电力系统的正常运行。
2.特点变压器并联运行有一些特点，如：1）变压器输出电压相等或相差较小。
2）变压器输出容量相等或有一定比例，避免因功率失衡而出现大量的无功电流或过流现象。
3）应遵循先投在线变压器，再投离线变压器，并根据具体情况适当延时。
1.变压器参数相等或相近变压器在运行时，其输出电压和输出功率的大小与其内部参数相关。
当多台变压器并联运行时，其输出电压和容量必须相等或相差很小。
否则，在输出过程中，电压和容量不匹配会导致电力系统的不稳定，对系统造成不良影响。
当多台变压器并联时，其短路阻抗也必须相等或相近。
短路阻抗（也称内阻）是指变压器在短路情况下，输入电压保持不变时，其输出电流的最大值。
多台变压器并联时，其短路阻抗不相等会导致输出电流的不平衡，从而引发过流和电压不稳定等问题。
在变压器并联运行中，变比也是一个重要的参数。
变比是指变压器的输入电压与输出电压之比。
如果变比不相等，则输出电压将无法保持一致，从而导致输出电流和电压不稳定。
4.相位顺序一致在变压器并联运行时，变压器的相位顺序必须一致，即输入和输出电压的相位顺序必须相同。
否则，由于相位错位，会引起电流和电压波形的不同步，从而影响电力系统的稳定性。
简述电力变压器并列运行的条件
简述电力变压器并列运行的条件电力变压器并列运行是电网运行中常见的一种方式，它可以提高电能的传输效率，保证电网的稳定运行。
在现代电力系统中，变压器并列运行的条件是一个重要的问题，它涉及到变压器的技术要求和电网的运行特点。
本文将从多个角度对电力变压器并列运行的条件进行简述，并对其技术要求和优势进行分析和总结。
一、电力变压器并列运行的概念和意义电力变压器是电力系统中常见的电能转换设备，它能够通过改变电压的大小来实现电能的传输和分配。
在电网中，多个变压器可以同时并联运行，即将多台变压器的输入端或输出端连接在一起，以实现更高的变压器容量和更好的电能传输效果。
电力变压器并列运行的主要目的是提高电能传输的效率，减少电能损耗，保证电网的安全稳定运行。
二、电力变压器并列运行的条件1.相位序列一致性电力变压器并列运行的第一个条件是相位序列一致性。
在电力系统中，每个变压器都有一个特定的相位序列，用来标识其输入端和输出端之间的相位差。
当多台变压器并列运行时，它们的相位序列必须一致，否则会导致电网的短路故障和设备的损坏。
在选择并列运行的变压器时，需要保证它们的相位序列一致。
2.额定电压和电流一致性电力变压器并列运行的第二个条件是额定电压和电流一致性。
在电力系统中，每个变压器都有一个特定的额定电压和电流，用来标识其最大容量和运行特性。
当多台变压器并联运行时，它们的额定电压和电流必须一致，以保证电能的传输平衡和设备的正常运行。
在选择并列运行的变压器时，需要确保它们的额定电压和电流一致。
3.短路阻抗一致性电力变压器并列运行的第三个条件是短路阻抗一致性。
短路阻抗是指变压器在短路状态下对电流的阻碍能力，它越大表示变压器的负载能力越强。
当多台变压器并联运行时，它们的短路阻抗应该尽量一致，以保证电力系统的稳定性和负载平衡。
在选择并列运行的变压器时，需要确保它们的短路阻抗一致。
4.运行参数一致性电力变压器并列运行的第四个条件是运行参数一致性。
变压器并联运行及条件
并联运行是指将几台变压器的一、二次绕组分别
接在一、二次侧的公共母线上，共同向负载供电
的运行方式。
A
B
C
A
•
BC
•
•
A
•
BC
•
•
•
a1
•
•
b1 c1
•
a2
•
•
b2 c2
一、 变压器并联运行的理想条件
A
B
C
ABC
•
•
•
A BC
•
•
•
•
•
•
a1 b1 c1
•
•
•
a2 b2 c2
Байду номын сангаасr2
r1
R
E2
E1
2’ 1’
直流电源（电池）并联时，为了避免环流， 要求电源电压相等
21
r2
r1
R
E2
E1
2’ 1’
变压器副边并联后，绕组本身构成闭合回 路。为了避免环流，有何要求？
A
B
C
A
•
BC
•
•
A
•
BC
•
•
•
a1
•
•
b1 c1
•
a2
•
•
b2 c2
为避免环流，不但要求电压相等，而且要求相位相 同！联接组问题就是研究线电压相位的问题
由等效电路可以列出方程式：
I II III
U1 kI
U2
II ZSI
U1 kII
U2
I II ZSII
则二次侧电流为：
U1 U1
变压器并列运行需要什么条件
变压器并列运行需要什么条件变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上运行。
其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提高供电的可靠性。
又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。
那么变压器并列运行需要什么条件呢？这是一个很常见的问题。
首先，我们来看看变压器并列的需求是什么，然后再来讨论并列的条件。
（1）一般情况，看下图：在这张图中，我们看到了两台变压器，分别标记为T1和T2。
系统恢复方法：在实际运行中，两段母线由各自的变压器供电。
于是，两段进线断路器QF1和QF2均闭合，而单母线分段的母联断路器QF3打开；如果某段进线的变压器或者中压侧出现问题，例如出现严重电压凹陷（欠压或者失压）或者故障，则该段进线断路器打开，然后闭合母联断路器QF3；当系统恢复后，有两种恢复方法：恢复方法1：将母联断路器QF3打开，再闭合对应的进线断路器。
这种方法简单，但母线上的负载例如电动机在经历了一次停电重起动后，需要再次经历停电重起动。
恢复方法2：先将对应的进线断路器闭合，这时变压器并列运行，然后再将母联断路器打开。
这种方法稍微复杂，但负载无须经历第二次停电重起动。
我们来看变压器并列的条件：第一：变压器自身的条件包括：变压器的接线方法和变比一致，变压器的阻抗电压一致，变压器的二次电压一致。
第二：线路条件包括：中压侧必须来自同一个配电网，它们的相位、初相角和频率一致，电压幅值也一致。
同时，中压侧必须要能经受的住低压侧的上电起动冲击。
（2）系统配备了发电机的情况，我们再看下图：此图比图1复杂一些，图中有自备发电机，并且发电机的断路器与市电的进线断路器之间有联锁和互投的关系。
变压器理想并列运行的条件
变压器理想并列运行的条件
对于变压器的并列运行来说，我们需要考虑以下几个因素：
一、相数和相序一致
在并列运行的多个变压器中，其相数和相序必须要一致。
否则，就会出现电压和电流的不匹配，导致无法正常工作。
二、额定电压和容量匹配
并列运行的变压器额定电压和容量必须要匹配。
如果容量不匹配，那么会影响变压器的负载能力，从而影响变压器的工作效率。
同时，如果电压不匹配，那么也会导致电流的不匹配，从而影响变压器的使用寿命。
三、空载电流相等
在并列运行的变压器中，其空载电流必须要相等。
如果空载电流不相等，那么会导致电流的失衡，从而影响变压器的工作效率。
四、短路阻抗相等
并列运行的变压器中，其短路阻抗也必须要相等。
如果短路阻抗不相等，那么在故障时，电流的流向和大小也会不同，从而影响变压器的使用寿命。
五、相位差小
在并列运行的变压器中，其相位差也必须要小。
如果相位差太大，那么会导致电流的不匹配，从而影响变压器的工作效率和使用寿命。
总之，在并列运行的多个变压器中，其必须要满足以上所有条件，才能够实现稳定的工作和高效的使用。
否则，就会导致电路的失衡和变压器的损坏，造成不必要的浪费和损失。
因此，在实际使用中，我们需要根据具体情况进行综合考虑和调整，以确保变压器的安全和稳定工作。
变压器并联的三个条件
变压器并联的三个条件
变压器并联是指将两台或多台变压器通过一个线圈或多个线圈连接在一起，形成一个联合变压器。
它具有节电作用、提高变压器容量、调节电压等优点，被广泛应用于工、农用电力系统中。
（1）变压器的基本参数相同，不能超出变压器定型所指定的范围，并且并联的变压器的容量必须相同或相差不多，要求其相应的最大容量误差不大于２０％。
（2）变压器的额定电压必须相同。
此外，变压器的高低压两侧，线圈的连接必须相同，这样才能确保它们的电源变压比相同，以及电流分布和从该电压变换中产生的漏磁一致。
（3）变压器线圈融合后，要确保它们之间的接触效果，以便获得良好的容性分布，并防止由融合不完全引起的变压器短路。
因此，在安装前，必须检查所有的连接头处是否清洁，并用万向节将它们固定起来。
总之，变压器并联必须满足以上三个关键条件，以达到节约能源、提高电压稳定性、提升开关装置等性能。
如果有任何一项条件未达到，都会影响变压器性能，甚至会造成不可挽回的损失，因此必须确保变压器的安装和检定遵循严格的操作规程，以确保它的高效可靠运行。
电机与变压器 (第四版) 练习册 习题 答案1
1、变压器并联运行的条件是什么？画图说明。
（1）没有环流I环=0①一次侧，二次侧电压要分别相等，即变比K相等②连接组别应相同（2）运行时负载分配要合理。
负载分配合理是指负载上的电流分配要合理。
2、什么是变压器绕组的同名端？如何表示？什么样的绕组之间才有同名端？判断变压器绕组同名端的原理方法？（1）同名端是指电动势处于相同极性的绕组端（2）用*或·表示。
（3）必须被同一交变磁通所贯穿的绕组，它们之间才有同名端。
（4）电磁感应原理。
直观法和仪表测试法，其中仪表测试法包括直流法和交流法。
3、使用电压互感器时应注意哪些事项？运行中二次侧不能短路，否则会烧坏绕组，为此二次侧要装熔断器作为保护。
铁心和二次侧绕组的一端要可靠接地，以防绝缘破坏时铁心和绕组带高压电。
二次侧绕组接功率表或电能表的电压线圈时，极性不能接错，三相电压互感器和三相变压器一样，要注意连接法，接错会造成严重后果。
4、简述异步电动机的工作原理，画图说明？（1）三相对称交流电通入三相对称定子绕组，产生旋转磁场，该磁场转速为n1。
（2）转子在磁场中切割磁感，线产生感应电动势，其感应电流方向如图。
（3）载流导体在磁场中受电磁力作用产生电磁转矩，而以n <n1的转速带动负载的旋转。
5、一台三相变压器，额定容量S N=400KV A，一次侧，二次侧额定电压U1N/U2N=10KV/0.4KV，一次绕组为是形接法，二次绕组为三角形接法，试求：（1）一次侧、二次侧额定电流。
（2）在额定工作情况下，一次绕组，二次绕组实际流过的电流。
（3）已知一次侧每相绕组的匝数是150匝，问二次侧每相绕组的匝数应为多少。
（1）（2）（3）6、一台单相自耦变压器的数据如下：一次侧电压U1=240V，二次侧电压U2=180V，二次侧负载的功率因数CO S 2=1，负载电流I2=5A。
试求：（1）自耦变压器各部分绕组的电流；（2）电磁感应功率和直接传导功率。
7、变压器的一次绕组为2000匝，变压比K=30，一次绕组接入工频电源时，铁心中的磁通最大值∮M=0.015wb，试计算一次绕组，二次绕组的感应电动势各为多少？解：8、画图分析三相变压器绕组的连接组别Y Y。
三相变压器的并联运行
六、思考，小结
1、变压器并联运行的理想条件?并联时如何满足
这些条件？ （重点）
2、变压器并联运行的负载分配？（重点）
20
3、三相电力变压器的并联运行
U V W U1 u1 V1 W1 w1 N U1 u1 W1 w1 N
Ⅰ
Ⅱ
V1
v1
v1
u v w
N
将两台或两台以上 变压器的原、副绕 组分别并联到原边 和副边的公共母线 上，共同向负载供 电的方式，称为变 压器的并联运行。
三、变压器理想并联运行的条件
1）空载时并联各变压器二次侧间没有环流
2）带负载后各变压器的负载系数相等
3）负载时各变压器对应相的电流相位相同
4
四、并联运行的变压器必须满足以下三个条件
1）各变压器的额定电压相等，即变比相等
2) 各变压器的连结组别相同
3）各变压器短路阻抗的标么值相等
且短路电抗与短路电阻之比相等
13
例2：某变电所有两台变压器并联运行：
I
SNI 3200KVA
U1N / U2N 35/ 6.3kV UKI 6.9%
I I SNII 5600KVA U1N / U2N 35/ 6.3kV
试求：①输出总负载S=8000kVA时，每台分担多少负荷？ ②输出最大总负荷为多少？ 解：①
SNII 5600 0.881 4935KVA
②变压器I先满载，令
I 1
I SNI II SNII S
1 1 I : II ： U KII / U KI Z kI* Z kII*
II UKI / U KII 0.92
S SNI 0.92 5600 8352KV当总负载为400KVA时，每台变压器应分担多少负载？ 2.在每台变压器均不过载的情况下，并联组的最大输出是多少？ 解： 两台变压器负载电流比为 两台变压器总输出容量为 两台变压器的负载分别为：
变压器的并联运行
变压器的并联运行变压器并联运行是指两台或多台变压器的一、二次绕组分别接在一、二次公共母线上，同时向负载供电的运行方式。
并联运行常用在发电厂和变电站中。
图1.8-1 两台三相变压器的并联运行一、并联运行的优点和条件1. 并联运行的优点（1）提高供电的可靠性。
当一台变压器故障或检修时，其它变压器仍可保证重要负载的供电；（2）提高运行的经济性。
可根据负载的变化，调整投入并联运行变压器的台数，以减少电能损耗，提高运行效率；（3）减少总的备用容量，并可随着负载的增加，分期安装变压器，以减少初装投资。
2. 并联运行的理想情况和条件变压器并联运行的理想情况是:各变压器一、二次绕组中没有环流，负载能按各变压器的容量成正比地分配，且各变压器二次电流同相位。
只有这样，才能避免因并联引起的附加损耗，充分利用变压器的容量。
要达到理想情况，并联运行的变压器要满足以下三个条件：（1）各变压器一、二次额定电压分别相等，即变比相等；（2）各变压器具有相同的联结组；（3）各变压器短路阻抗的标幺值相等，且短路阻抗角也相等。
如果变压器不满足条件并联运行，就会产生不良的后果。
下面逐一讨论当某一条件不满足，其它条件都满足时，变压器并联运行的后果。
二、变比不等时的并联运行合上开关QS1，两台并联运行的变压器二次绕组中产生环流，假定ZkI 和ZkII分别代表两台变压器折算到二次侧的短路阻抗，由于短路阻抗值很小，即使电压差不大，也能引起较大的环流。
由磁动势平衡关系可知，环流在一次侧也存在。
总之，环流造成变压器空载运行时的额外损耗。
为了限制环流，通常规定各台变压器变比的差值与所有变比的几何平均值之比，即图1.8.3-1中，若变压器带感性负载，当合上开关QS2时，环流使变比小的第一台变压器负荷增大了（二次绕组中的负载电流加上环流），使变比大的第二台变压器负荷减小了（二次绕组中的负载电流减去环流）。
变比小的变压器满载时，变比大的变压器仍欠载，变压器的容量得不到合理利用。
电力变压器并列运行条件
电力变压器的并列运行
1、并列变压器的额定一、二次电压必须对应相等，即并列变 压器的电压比必须相同，允许差值不超过±5%；
否则二次绕组的回路将出现环流，导致绕组过热。 2、阻抗电压（即短路电压）必须相近，允许差值±10%；
并列运行变压器的负荷实际上是按其阻抗电压值成反比 分配的，若阻抗电压相差太大，阻抗电压小的变压器易过负荷。
电力变压器并列运行条件
3、联结组别必须相同，即一、二次电压的相序和相位都须对应相 同； 否则二次电压将出现相位差，进而二次绕组间产生电位差 环流。
4、容量应相同或相近，一般不允许超过3：1； 否则： a、运行不便 b、变压器间环流可能较大，引起容量小的变压器过负荷 或烧毁。
电力变压器并列运行条 件
电力变压器的并列运行
-----将两台或两台以上变压器的一次绕组接到同一 电源上，二次绕组接到公共母线上，共同给负载供电 。 理想情况： ❖ 空载运行时，各变压器绕组之间无环流。 ❖ 负载时，各变压器所分担的负载电流与其容量成
正比（防止某台过载或欠载，使并联的容量得到 充分发挥）。
变压器并列运行条件和注意事项
为了提高供电可靠性和灵活性，保证变压器安全经济运行，在实践中通常将两台或以上变压器并列运行。
变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上。
当一台变压器发生故障时，并列运行的其他变压器仍可以继续运行，以保证重要用户的用电；或当需要检修时，变压器可以先并联备用变压器，再将要检修的变压器停电检修，有利于提高供电可靠性。
由于用电负荷季节性很强，特别是农业排灌用电较多的农村地区，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。
变压器并列运行条件为了达到理想的运行效果，变压器并列运行时必须满足下面4个条件：（1）各台变压器的电压比（变比）应相同。
如果电压比不相同，两台变压器并列运行将产生环流，影响变压器的出力。
当电压比相差很大时，可能破坏变压器的正常工作，甚至使变压器损坏。
为了避免因电压比相差过大产生循环电流过大而影响并列变压器的正常工作，规定电压比相差不宜大于0.5%。
（2）各台变压器的阻抗电压应相等。
当两台阻抗电压不等的变压器并列运行时，阻抗电压大的分配负荷小，当这台变压器满负荷时，另一台阻抗电压小的变压器就会过负荷运行。
变压器长期过负荷运行是不允许的，因此，只能让阻抗电压大的变压器欠负荷运行，这样就限制了总输出功率，能量损耗也增加了，也就不能保证变压器的经济运行。
所以，为了避免因阻抗电压相差过大，使并列变压器负荷电流严重分配不均，影响变压器容量不能充分发挥，规定阻抗电压不能相差10%。
（3）各台变压器的接线组别应相同。
变压器的接线组别反映了高低侧电压的相应关系，一般以钟表法来表示。
当并列变压器电压比相等，阻抗电压相等，而接线组别不同时，就意味着两台变压器的二次电压存在着相角差和电压差。
在电压差的作用下，引起的循环电流有时与额定电流相当，但其差动保护、电流速断保护均不能动作跳闸，而过电流保护不能及时动作跳闸时，将造成变压器绕组过热，甚至烧坏。
变压器的并列运行
变压器的并列运行电力变压器要考虑运行的经济性，特别是多台变压器的变电站。
考虑到运行的合理性，往往将多台变压器并列运行(包括两台变压器的并列运行)或解列运行。
一、变压器并列运行的条件(1)变压器容量比不超过3:1(2)变压器的电压比相等，其变比最大允许相差±0.5%;(3)变压器短路电压(又称阻抗电压)百分比相等，允许相差不超过±10%；(4)变压器接线组号相同。
二.变压器并列运行条件的含义(1)变压器接线组号:是表示三相变压器一、二次绕组接线方式的代号。
在变压器并列运行的条件中，最重要的是变压器接线组别相同，如果接线组号不同的变压器并列后，即使电压的有效值相等，同样在两台变压器同相的二次侧，可能会出现很大的电压差(电位差)，由于变压器二次阻抗很小，将会产生很大的环流而烧毁变压器，因此，接线组号不同的变压器是不允许并列运行。
(2)变压器的变比差值百分比:是指并列运行的变压器实际运行变比的差值与变比误差小的一台变压器的变比之比的百分数，依照规定不应超过±0.5%。
如果两台变压器并列运行，变比差值超过规定范围时，两台变压器的一次电压相等的条件下，两台变压器的二次电压不等，同相之间有较大的电位差，并列时将会产生较大环流，会造成较大的功率损耗，其至会烧毁变压器。
(3)变压器的短路电压百分比是变压器重要的技术参数,是通过变压器短路试验得出的，就是说，把变压器接于试验电源上,变压器的一次侧通过调压器逐渐升高电压，当调整到变压器一次侧电流等于额定电流时，测量一次侧实际加入的电压值为短路电压，将短路电压与变压器额定电压之比再乘以百分之百，即为短路电压的百分比。
因为是在额定电流的条件下测得的数据，所以短路电压被额定电流来除就得短路阻抗，因此又称为百分比阻抗。
变压器的阻抗电压与变压器的额定电压和额定容量有关，所以不同容量的变压器短路阻抗也各不相同，一般说来，变压器并列运行时，负载分配与短路电压的数值大小成反比，即短路电压大的变压器分配的负载电流小，而短路电小的变压器分配的负载大，如果并列运行的变压器短路电压百分比之差超过规定时,造成负荷的分配不合理,容量大的变压器带不满负载,而容量小的变压器过负载运行，这样运行很不经济，达不到变压器并列运行的目的。
变压器并列运行条件
变压器并列运行条件变压器是电力网中的重要电气设备，由于连续运行的时间长，为了使变压器安全经济运行及提高供电的可靠性和灵活性，在运行中通常将两台或以上变压器并列运行。
变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上运行。
其意义是：当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提高供电的可靠性。
又由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。
变压器并列运行最理想的运行情况是：当变压器已经并列起来，但还没有带负荷时，各台变压器之间应没有循环电流；同时带上负荷后各台变压器能合理地分配负荷，即应该按照它们各自的容量比例来分担负荷。
因此，为了达到理想的运行情况，变压器并列运行时必须满足下面一个条件：(1)各台变压器的电压比(变比)应相同(2)各台变压器的阻抗电压应相等(3)各台变压器的接线组别应相同。
下面分析变压器并列运行条件中某一条件不符合时产生的不良后果：(一)电压比(变比)不相同的变压器并列运行：由于三相变压器和单相变压器的原理是相同的，为了便于分析，以两台单相变压器并列运行为例来分析。
由于两台变压器原边电压相等，电压比不相等，副边绕组中的感应电势也就不相等，便出现了电势差△E。
在△E的作用下，副边绕组内便出现了循环电流IC。
当两台变压器的额定容量相等时，即SNI=SNII。
循环电流为：IC=△E/(ZdI＋ZdII)式中ZdI--表示第一台变压器的内部阻抗ZdII--表示第二台变压器的内部阻抗如果Zd用阻抗电压UZK表示时，则Zd=UZK*UN/100IN式中UN表示额定电压(V)，IN表示额定电流(A)当两台变压器额定容量不相等时，即SNI≠SNII，循环电流IC为：IC=á＊II/[UZKI＋(UZKII/a)]式中：UZKI--表示第一台变压器的阻抗电压UZKII--表示第二台变压器的阻抗电压INI＜INIIá--用百分数表示的二次电压差II--变压器I的副边负荷电流根据以上分析可知：在有负荷的情况下，由于循环电流Ic的存在，使变比小的变压器绕组的电流增加，而使变比大的变压器绕组的电流减少。
简述三相变压器并联运行的条件
简述三相变压器并联运行的条件一、引言三相变压器是电力系统中常见的重要设备，其作用是将高电压变换成低电压，或将低电压升高到高电压，以满足不同场合下的用电需求。
在实际应用中，由于负荷的变化和维护等原因，有时需要将多个三相变压器并联运行，以提高系统的可靠性和灵活性。
本文将详细介绍三相变压器并联运行的条件。
二、三相变压器基本原理三相变压器是由三个单相变压器组成的，其中每个单相变压器都包含一个铁芯和两个线圈。
其中一个线圈称为主线圈，另一个线圈称为副线圈。
当主线圈通入交流电时，会在铁芯内产生一个磁场。
这个磁场会穿过副线圈，并在副线圈中产生一定大小的电动势。
如果副线圈接入负载，则会产生一定大小的电流。
通过调节主、副线圈之间的匝数比例可以实现输入输出电压之间的转换。
三、三相变压器并联运行条件1.额定容量一致在进行三相变压器并联运行时，必须确保各个变压器的额定容量一致。
如果容量不一致，会导致某些变压器负载过重，从而影响系统的稳定性和安全性。
2.相序一致三相变压器中的三个线圈分别对应三个电源相，因此在并联运行时必须确保各个变压器的相序一致。
如果相序不一致，会导致电流方向不同，从而产生反向磁场，影响系统的正常运行。
3.短路阻抗比值接近在进行三相变压器并联运行时，还需要确保各个变压器的短路阻抗比值接近。
短路阻抗是指在额定电压下，将一个线圈短路所产生的电流与输入电流之比。
如果短路阻抗比值差异较大，则会导致负载不均衡、电流分配不合理等问题。
4.空载电流差异小在进行三相变压器并联运行时，还需要确保各个变压器的空载电流差异小。
空载电流是指主线圈通入额定电压后，在副线圈未接入负载时所消耗的电流。
如果空载电流差异较大，则会导致负载不均衡、电流分配不合理等问题。
5.短路电压比值接近在进行三相变压器并联运行时，还需要确保各个变压器的短路电压比值接近。
短路电压是指在额定电流下，将一个线圈短路所产生的电动势与输入电动势之比。
如果短路电压比值差异较大，则会导致负载不均衡、电流分配不合理等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当容量差别较大时，合 理分配负载是困难的， 特别是担心小容量的变 压器过载，而使大容量 的变压器得不到充分利 用。为此，要求投入并 联运行的各变压器中， 最大容量与最小容量之 比不宜超过三比一。
为了使变压器能正常地投入并联运行，各并联运行的变 压器必须满足以下条件：
短路阻抗即短路电压应相等 如这两台变压器的短路阻抗也相等，则流过两台变压器中的负载电 由此公式可见，并联运行时，负载电流的分配与各台变压器的 流也相等，即负载均匀分布，这是理想情况。 短路阻抗成反比，短路阻抗小的变压器输出的电流要大，短路 如果短路阻抗不等，设 ZS1I1>Zs2I2，则由于两台变压器一次绕组 阻抗大的输出电流较小，则其容量得不到充分利用。 接在同一电源上，变比及联结组又相同，故二次绕组的感应电动势 因此，国家标准规定：并联运行的变压器其短路电压比不应超 及输出电压均应相等，但由于 ZS不等，由欧姆定律可得 过10％。 ZS1I1=Zs2I2，其中I1为流过变压器T1绕组的电流（负载电流）， I2为流过变压器T2绕组的电流（负载电流）。
2
3
为了使变压器能正常地投入并联运行，各并联运行的变 压器必须满足以下条件：
一、二次绕组电压应相等，即变压比应相等
提示
有关变压器的标准中规定，并联运行的变压器， 其变压比误差不允许超过±0.5％。
为了使变压器能正常地投入并联运行，各并联运行的变 压器必须满足以下条件：
联结组别必须相同。 如果两台变压器的变压比和短路阻抗均相等，但是联结组别不 同时并联运行，则其后果十分严重。 因为联结组别不同时，两台变压器二次绕组电压的相位差就不 同，它们线电压的相位差至少为30o，因此会产生很大的电压 差ΔU2。 这样大的电压差将在两台并联变压器二次绕组中产生比额定电 流大得多的空载环流，导致变压器损坏，故联结组别不同的变 压器绝对不允许并联运行。
三相变压器的并联运行
是指几台三相变压器的高压绕 组及低压绕组分别连接到高压 电源及低压电源母线上，共同 向负载供电的运行方式
三相变压器并联运行的理想情况是：
空载时并联的各 变压器之间没有 环流，以避免环 流铜耗。
1
负载后，各变压器 负载时，各变压器 所分担的电流应与 所承担的负载电流 总的负载电流同相 位。这样在总的负 应按其容量的大小 载电流一定时，各 成正比例分配，防 电压所分担的电流 止其中某台过载或 小。如果各变压器 的二次电流一定， 欠载，使并联组的 容量得到充分利用。 则共同承担的负载 电流为 最大
