数字信号MATLAB仿真实验

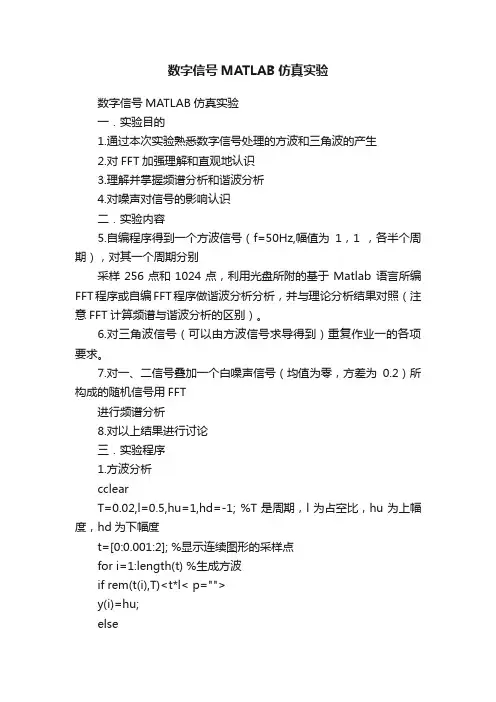

数字信号MATLAB仿真实验数字信号MATLAB仿真实验一．实验目的1.通过本次实验熟悉数字信号处理的方波和三角波的产生2.对FFT加强理解和直观地认识3.理解并掌握频谱分析和谐波分析4.对噪声对信号的影响认识二．实验内容5.自编程序得到一个方波信号（f=50Hz,幅值为1，1 ，各半个周期），对其一个周期分别采样256点和1024点，利用光盘所附的基于Matlab 语言所编FFT程序或自编FFT程序做谐波分析分析，并与理论分析结果对照（注意FFT计算频谱与谐波分析的区别）。

6.对三角波信号（可以由方波信号求导得到）重复作业一的各项要求。

7.对一、二信号叠加一个白噪声信号（均值为零，方差为0.2）所构成的随机信号用FFT进行频谱分析8.对以上结果进行讨论三．实验程序1.方波分析cclearT=0.02,l=0.5,hu=1,hd=-1; %T是周期，l为占空比，hu为上幅度，hd为下幅度t=[0:0.001:2]; %显示连续图形的采样点for i=1:length(t) %生成方波if rem(t(i),T)<t*l< p="">y(i)=hu;elsey(i)=hd;endendn=0:0.02/256:(0.02-0.02/256); %256采样点for i=1:length(n) %生成方波取256采样点值if rem(n(i),T)<t*l< p="">yn(i)=hu;elseyn(i)=hd;endendn2=0:0.02/1024:(0.02-0.02/1024);for i=1:length(n2) %生成方波取1024采样点值if rem(n2(i),T)<t*l< p="">yn2(i)=hu;elseyn2(i)=hd;endendfigure(1)subplot(3,1,1)stairs(t,y); %画方波xlabel('时间t'),ylabel('幅度y'),grid on; subplot(3,1,2); %画256采样图stem(n,yn,'.');xlabel('采样时间t'),ylabel('幅度y'),grid on; subplot(3,1,3); %画1024采样图stem(n2,yn2,'.');xlabel('采样时间t'),ylabel('幅度y'),grid on; ynfft=fft(yn); %256点FFTynfft2=fft(yn2); %1024点FFTmagyn=abs(ynfft); %256点幅度谱，对数幅度谱，相位谱lgmagyn=20*log10(abs(ynfft));argyn=angle(ynfft);magyn2=abs(ynfft2); %1024点幅度谱，对数幅度谱，相位谱lgmagyn2=20*log10(abs(ynfft2));argyn2=angle(ynfft2);nf=0:2*pi/256:(2*pi-2*pi/256); %计算FFT各点频率nf2=0:2*pi/1024:(2*pi-2*pi/1024);ind1=find(magyn); %取fft后的幅值非零频率分量magynxb=magyn(:,ind1) ;ind2=find(magyn2);magynxb2=magyn2(:,ind2);if ind1(1)~=1 %判断是否有直流分量，并求基波频率%调整各各次谐波的存储在相应位置bf1=gcd(ind1(1)-1,ind1(2)-1)*2*pi/256;elsebf1=gcd(ind1(2)-1,ind1(3)-1)*2*pi/256;magynxb=magyn(:,2:ind1) ;ind11=ind1(2:length(ind1))-1;endif ind2(1)~=1bf2=gcd(ind2(1)-1,ind2(2)-1)*2*pi/1024;elsebf2=gcd(ind2(2)-1,ind2(3)-1)*2*pi/256;magynxb2=magyn2(2:1024); %去掉直流分量ind2=ind2(2:length(ind2))-1endfigure(2) %画各谐波的幅度谱subplot(2,1,1)stem(ind1-1,magynxb,'.');xlabel('谐波频率'),ylabel('幅值'),grid on;subplot(2,1,2)stem(ind2-1,magynxb2,'.');xlabel('谐波频率'),ylabel('幅值'),grid on;learT=0.02,l=0.5,hu=1,hd=-1; %T是周期，l为占空比，hu为上幅度，hd为下幅度t=[0:0.001:2]; %显示连续图形的采样点for i=1:length(t) %生成方波if rem(t(i),T)<t*l< p="">y(i)=hu;elsey(i)=hd;endendn=0:0.02/256:(0.02-0.02/256); %256采样点for i=1:length(n) %生成方波取256采样点值if rem(n(i),T)<t*l< p="">yn(i)=hu;elseyn(i)=hd;endendn2=0:0.02/1024:(0.02-0.02/1024);for i=1:length(n2) %生成方波取1024采样点值if rem(n2(i),T)<t*l< p="">yn2(i)=hu;elseyn2(i)=hd;endendfigure(1)subplot(3,1,1)stairs(t,y); %画方波xlabel('时间t'),ylabel('幅度y'),grid on;subplot(3,1,2); %画256采样图stem(n,yn,'.');xlabel('采样时间t'),ylabel('幅度y'),grid on;subplot(3,1,3); %画1024采样图stem(n2,yn2,'.');xlabel('采样时间t'),ylabel('幅度y'),grid on;ynfft=fft(yn); %256点FFTynfft2=fft(yn2); %1024点FFTmagyn=abs(ynfft); %256点幅度谱，对数幅度谱，相位谱lgmagyn=20*log10(abs(ynfft));argyn=angle(ynfft);magyn2=abs(ynfft2); %1024点幅度谱，对数幅度谱，相位谱lgmagyn2=20*log10(abs(ynfft2));argyn2=angle(ynfft2);nf=0:2*pi/256:(2*pi-2*pi/256); %计算FFT各点频率nf2=0:2*pi/1024:(2*pi-2*pi/1024);ind1=find(magyn); %取fft后的幅值非零频率分量magynxb=magyn(:,ind1) ;ind2=find(magyn2);magynxb2=magyn2(:,ind2);if ind1(1)~=1 %判断是否有直流分量，并求基波频率bf1=gcd(ind1(1)-1,ind1(2)-1)*2*pi/256;else ind1bf1=gcd(ind1(2)-1,ind1(3)-1)*2*pi/256;magynxb=magyn(:,2:ind1) ;endif ind2(1)~=1bf2=gcd(ind2(1)-1,ind2(2)-1)*2*pi/1024; elsebf2=gcd(ind2(2)-1,ind2(3)-1)*2*pi/256; magynxb2=magyn2(2:1024); %去掉直流分量endfigure(2) %画各谐波的幅度谱subplot(2,1,1)stem(ind1,magynxb,'.');xlabel('频率'),ylabel('幅值'),grid on; subplot(2,1,2)stem(ind2,magynxb2,'.');xlabel('频率'),ylabel('幅值'),grid on;2.三角波分析clearT=0.02,l=0.5,hu=1,hd=-1; %T是周期，l为占空比，hu为上幅度，hd为下幅度t=[0:0.0001:2]; %显示连续图形的采样点for i=1:length(t) %生成三角波if rem(t(i),T)<t*l< p="">y(i)=-(hu-hd)/(T*l)*rem(t(i),T)+hu;elsey(i)=(hu-hd)/(T*(1-l))*(rem(t(i),T)-l*T)+hd;endendn=0:0.02/256:(0.02-0.02/256); %256采样点for i=1:length(n) %生成256点采样值if rem(n(i),T)<t*l< p="">yn(i)=-(hu-hd)/(T*l)*rem(n(i),T)+hu;elseyn(i)=(hu-hd)/(T*(1-l))*(rem(n(i),T)-l*T)+hd;endendn2=0:0.02/1024:(0.02-0.02/1024);for i=1:length(n2) %生成1024点采样值if rem(n2(i),T)<t*l< p="">yn2(i)=-(hu-hd)/(T*l)*rem(n2(i),T)+hu;elseyn2(i)=(hu-hd)/(T*(1-l))*(rem(n2(i),T)-l*T)+hd;endendfigure(1)subplot(3,1,1)plot(t,y); %画三角波xlabel('时间t'),ylabel('幅度y'),grid on;subplot(3,1,2); %画256采样图stem(n,yn,'.');xlabel('采样时间t'),ylabel('幅度y'),grid on;subplot(3,1,3); %画1024采样图stem(n2,yn2,'.');xlabel('采样时间t'),ylabel('幅度y'),grid on;ynfft=fft(yn); %256点FFTynfft2=fft(yn2); %1024点FFTmagyn=abs(ynfft); %256点幅度谱，对数幅度谱，相位谱lgmagyn=20*log10(abs(ynfft));argyn=angle(ynfft);magyn2=abs(ynfft2); %1024点幅度谱，对数幅度谱，相位谱lgmagyn2=20*log10(abs(ynfft2));argyn2=angle(ynfft2);nf=0:2*pi/256:(2*pi-2*pi/256); %计算FFT各点频率nf2=0:2*pi/1024:(2*pi-2*pi/1024);ind1=find(magyn); %取fft后的幅值非零频率分量magynxb=magyn(:,ind1) ;ind2=find(magyn2);magynxb2=magyn2(:,ind2);if ind1(1)~=1 %判断是否有直流分量，并求基波频率bf1=gcd(ind1(1)-1,ind1(2)-1)*2*pi/256;elsebf1=gcd(ind1(2)-1,ind1(3)-1)*2*pi/256;magynxb=magyn(2:length(magyn)) ;ind11=ind1(2:length(ind1));endif ind2(1)~=1bf2=gcd(ind2(1)-1,ind2(2)-1)*2*pi/1024;elsebf2=gcd(ind2(2)-1,ind2(3)-1)*2*pi/256;magynxb2=magyn2(2:length(magyn2)); %去掉直流分量ind22=ind2(2:length(ind2));endfigure(2) %画各谐波的幅度谱subplot(2,1,1)stem(ind11-1,magynxb,'.');xlabel('频率'),ylabel('幅值'),grid on;subplot(2,1,2)stem(ind22-1,magynxb2,'.');xlabel('频率'),ylabel('幅值'),grid on;叠加噪声分析3.叠加了噪声的程序TclearT=0.02,l=0.5,hu=1,hd=-1; %T是周期，l为占空比，hu为上幅度，hd为下幅度t=[0:0.0001:2]; %显示连续图形的采样点for i=1:length(t) %生成方波if rem(t(i),T)<t*l< p="">yrect(i)=hu;elseyrect(i)=hd;endendfor i=1:length(t) %生成三角波if rem(t(i),T)<t*l< p="">ytri(i)=-(hu-hd)/(T*l)*rem(t(i),T)+hu;elseytri(i)=(hu-hd)/(T*(1-l))*(rem(t(i),T)-l*T)+hd;endendnoise=sqrt(0.2)*randn(1,length(t));%noise=sqrt(12*0.2)*rand(1,length(t))y=yrect+noise;y2=ytri+noise;n=0:0.02/1024:(0.02-0.02/1024); %1024采样点n2=nfor i=1:length(n) %生成方波取1024采样点值if rem(n(i),T)<t*l< p="">yn(i)=hu;elseyn(i)=hd;endendfor i=1:length(n2) %生成1024点三角波采样值if rem(n2(i),T)<t*l< p="">yn2(i)=-(hu-hd)/(T*l)*rem(n2(i),T)+hu;elseyn2(i)=(hu-hd)/(T*(1-l))*(rem(n2(i),T)-l*T)+hd;endendn=[0:0.02/1024:0.02-0.02/1024];n2=n;noisen=sqrt(0.2)*randn(1,length(n));%noise=sqrt(12*0.2)*rand(1,length(n))yn=yn+noisen;yn2=yn2+noisen;figure(1)subplot(4,2,1)stairs(t,yrect)ylabel('方波图'),grid on;subplot(4,2,5)plot(t,y);ylabel('叠加了噪声的方波图'),grid on;subplot(4,2,7);stem(n,yn,'.')ylabel('叠加了噪声的方波图的抽样'),grid on;subplot(4,2,3)plot(t,noise)ylabel('正态分布噪声'),grid on;subplot(4,2,4)ylabel('噪声的分布检测'),grid on;hist(noise,50)subplot(4,2,2)stairs(t,ytri)ylabel('三角波图'),grid on;subplot(4,2,6)plot(t,y2)ylabel('叠加了噪声的三角波图'),grid on; subplot(4,2,8)ylabel('叠加了噪声的三角波图的抽样'),grid on; stem(n2,yn2,'.')ynfft=fft(yn);ynfft2=fft(yn2);magyn=abs(ynfft);lgmagyn=20*log10(abs(ynfft));argyn=angle(ynfft);magyn2=abs(ynfft2);lgmagyn2=20*log10(abs(ynfft2));argyn2=angle(ynfft2);figure(2)subplot(3,2,1)plot(n,magyn)ylabel('叠加了噪声的方波幅度响应'),grid on; subplot(3,2,3)plot(n,lgmagyn)ylabel('叠加了噪声的方波对数幅度响应'),grid on; subplot(3,2,5)plot(n,argyn)ylabel('叠加了噪声的方波相位响应'),grid on; subplot(3,2,2)plot(n2,magyn2)ylabel('叠加了噪声的三角波幅度响应'),grid on; subplot(3,2,4)plot(n2,lgmagyn2)ylabel('叠加了噪声的三角波对数幅度响应'),grid on; subplot(3,2,6)plot(n2,argyn2)ylabel('叠加了噪声的三角波相位响应'),grid on;实验结果分析四．实验结果及分析1.方波分析由于方波为半波对称，所以偶次谐波的幅值为零，只有奇次谐波存在，能量主要集中在低次谐波上，且fft变换后基波频率不一样，可见FFT所求的傅里叶变换周期不是完全有原信号决定的。

MATLAB在“数字信号处理”教学中的应用研究word精品文档3页

MATLAB在“数字信号处理”教学中的应用研究随着计算机技术和微电子学科的迅速发展，数字信号处理技术（Digital Signal Processing，DSP）被广泛应用于电子、信息、生物医学、控制等各个专业技术领域，[1]数字信号处理课程也已成为各大专院校理工科类的专业基础课程。

数字信号处理课程同大多数理工类基础课和专业基础课一样，翻开相关教材，满篇是抽象的数学公式和数学符号。

而且其内容涉及范围之广，从高等数学的微分积分，到离散数学差分、求和、插值，再到信号与系统的时域分析、变换域分析、傅里叶分析，以及到数字滤波器的结构分析和设计实现，无不涉及理论推导，公式推理，令初学者望而生畏。

因此，如何帮助学生理解与掌握课程中的基本概念、基本原理、基本分析方法以及综合应用所学知识解决实际问题，是本门课程教学所要解决的关键问题。

MATLAB软件是MathWorks公司于1982年推出的一套高性能的数值计算和可视化数学软件。

它集数值分析、矩阵运算、信号处理和图形显示于一体，特别是具有的数字信号处理软件包，可以很方便地进行数字信号处理方面的有关运算、系统设计和仿真。

MATLAB软件已经成为数字信号处理应用中分析和仿真设计的主要工具，使得“数字信号处理”课程的教学方法有了很大的改进。

一、MATLAB在课堂教学中的应用“数字信号处理”课程最大特点是概念抽象且公式繁多，许多公式的物理意义不直观且很难理解。

传统的课堂教学很难达到理想的效果，如果采用MATLAB软件对信号处理过程进行演示，不但可以帮助学生理解和掌握基本概念，而且可以增加课堂教学的生动性和趣味性，激发学生的求知欲，加深学生对概念的理解和掌握，从而提高教学质量。

MATLAB在课堂教学中的应用主要体现在两个方面：一是在课堂上将理论教学与MATLAB图形演示结合起来，使学生在接受枯燥理论知识的同时，可以看到相应知识点的验证演示，从而使课堂教学更加直观、生动和紧凑；二是针对课堂教学中涉及的重点适当布置课后练习，让学生利用MATLAB软件完成平时以书面形式难以完成的作业，加深对所学知识的理解，提高学习兴趣。
