中文版AutoCAD 2019基础教程 第8章 使用块和外部参照
第八章 图块的创建与插入及外部参照(课件)—《 AutoCAD 》同步教学(上海交大版)
8.1 完善两居室平面布置图
最后的效果如图8-1-1所示。
图8-1-1
8.1 完善两居室平面布置图
表8-1-1中 列出了室内空间 的设计要求。
表8-1-1
8.1 完善两居室平面布置图
（1）创建内部图块。 （2）创建外部图块。 （3）创建动态图块。 （4）快速插入图块。 （5）创建标高属性图块。 （6）插入并编辑标高属性图块。
第1步 单击“写块”按钮 ①在“插入”选项卡的“块 定义”面板中单击“创建块”下 拉按钮，展开下拉列表；②选择 “写块”选项，如图8-1-9所示。
图8-1-9
8.1 完善两居室平面布置图
8.1.2 创建外部图块
第2步 单击“选择对象”按 钮
系统弹出“写块”对话框， 单击“选择对象”按钮，如图 8-1-10所示。
图8-1-19所示。
图8-1-19
8.1 完善两居室平面布置图
8.1.3 创建动态图块
第6步 添加线性参数 根据命令行提示，依次捕捉 门图形的左下角点和右下角点， 并指定标签位置，添加线性参数 ，如图8-1-20所示。
图8-1-20
8.1 完善两居步 单击“缩放”按钮
图8-1-32
8.1 完善两居室平面布置图
8.1.5 创建标高属性图块
第3步 修剪图形 执行TR（修剪）命令，根据命令行提示，修剪绘图区中多余的矩形对象，如 图8-1-33所示。
图8-1-33
8.1 完善两居室平面布置图
8.1.5 创建标高属性图块
第4步 拉长图形 执行LEN（拉长）命令，根据命令行提示，修改DE（增量）参数为530，对 最上方水平直线的右端进行拉长操作，如图8-1-34所示。
图8-1-10
8.1 完善两居室平面布置图
CAD教程_第8章_图块、属性及外部参照
第8章图块、属性及外部参照本章要点⏹图块的制作与使用⏹属性的定义与使用⏹使用外部引用本章主要学习在中望CAD 2008中如何建立、插入与重新定义图块；定义、编辑属性；属性块的制作与插入；使用外部引用等以提高绘图效率。
10.1 图块的制作与使用图块的运用是中望CAD 2008的一项重要功能。
图块就是将多个实体组合成一个整体，并给这个整体命名保存，在以后的图形编辑中这个整体就被视为一个实体。
一个图块包括可见的实体如线、圆弧、圆、以及可见或不可见的属性数据。
图块作为图形的一部分储存。
例如一张桌子，它由桌面、桌腿、抽屉等组成，如果每次画相同或相似的桌子时都要画桌面、桌腿、抽屉等部分，那么，这工作不仅繁琐，而且重复。
如果我们将桌面、桌腿、抽屉等部件组合起来，定义成名为“桌子”的一个图块，那么在以后的绘图中，我们只需将这个图块以不同的比例插入到图形中即可。
图块能帮我们更好的组织工作，快速创建与修改图形，减少图形文件的大小。
使用图块，可以创建一个自己经常要使用的符号库，然后以图块的形式插入一个符号，而不是从空白开始重画该符号。
创建图块并保存，根据制图需要在不同地方插入一个或多个图块，系统插入的仅仅是一个图块定义的多个引用，这样会大大减小绘图文件大小。
同时只要修改图块的定义，图形中所有的图块引用体都会自动更新。
如果图块中的实体是画在0层，且“颜色与线型”两个属性是定义为“随层”，插入后它会被赋予插入层的颜色与线型属性。
相反，如果图块中的实体，定义前它是画在非0层，且“颜色与线型”两个属性不是“随层”的话，插入后它保留原先的颜色与线型属性。
当新定义的图块中包括别的图块，这种情况叫嵌套，当想把小的元素链接到更大的集合，且在图形中要插入该集合时，嵌套是很有用的。
10.1.1 内部块定义(Block)中望CAD 2008中图块分为内部块和外部块两类，本节将讲解运用Block和Wblock 命令定义内部块和外部块的操作。
第八章 块与外部参照
Block
三、块的插入 Insert
按“浏览”按钮，指定要作为块插入的磁盘中的图形文件 指定要插入的块的名称。按 名称。系统将打开标准的“选择图形文件”对话框，用户可选 下拉按钮可显示当前图中所有块 择作为块插入的图形文件名，而后系统将自动在当前图中生成 名，以供用户选择。 相应的同名内部块，并在“路径：”后显示所选图形文件的路 确定块插入后X、 径。 Y、Z方向的比例 输入插入点的X、Y、Z 确定块插入后的 因子。 旋转角。 坐标 。
第八章 AutoCAD 块与外部参照
八、重定义块 图块的重定义是加快绘图过程的一种方法。开始绘 图时，用户可用简化的块定义，在图形所需处进行多次插 入，待整个图形将要绘制完毕时，再将简化块替换成内容 完整的块。这样在中间的图形编辑过程中就能节省大量的 图形重新生成时间。 1．图形内部图块的重定义 当用户需要替换图形文件的一个内部图块的所有插
第八章 AutoCAD 块与外部参照
九、属性
1.属性的基本概念
属性（Attribute）类似于商品上的附加标签，可能包
含商品的各种信息，例如型号、材料、生产者、价格等。用 户可通过属性给图形中加上适当的文字说明，并可将它们单
独收集到磁盘文件中，供诸如材料明细表之类的应用程序进
行处理。 属性是包含文字信息的特殊实体，是从属于块的非图 形信息，是块的一个组成部分。 即：块＝一组图形实体＋属性。
测绘工程教研室：夏小裕
第八章 AutoCAD 块与外部参照 一、块的基本概念 二、块的定义 三、块的插入 四、块的阵列插入 五、存贮外部块 八、重新定义块 九、属性的基本概念 十、属性的定义 十一、改变属性显示方式 十二、编辑属性定义
六、定义图形的插入基点 十三、编辑属性 七、块的分解 十四、属性的全局编辑

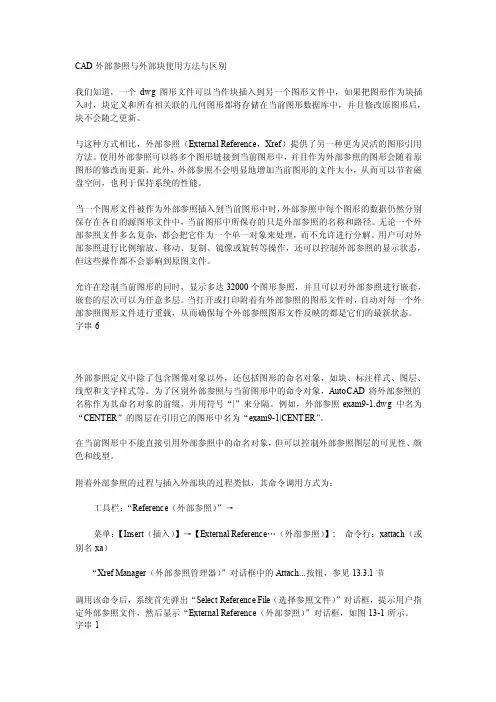

cad外部参照详解
CAD外部参照与外部块使用方法与区别我们知道，一个dwg图形文件可以当作块插入到另一个图形文件中，如果把图形作为块插入时，块定义和所有相关联的几何图形都将存储在当前图形数据库中，并且修改原图形后，块不会随之更新。
与这种方式相比，外部参照（External Reference，Xref）提供了另一种更为灵活的图形引用方法。
使用外部参照可以将多个图形链接到当前图形中，并且作为外部参照的图形会随着原图形的修改而更新。
此外，外部参照不会明显地增加当前图形的文件大小，从而可以节省磁盘空间，也利于保持系统的性能。
当一个图形文件被作为外部参照插入到当前图形中时，外部参照中每个图形的数据仍然分别保存在各自的源图形文件中，当前图形中所保存的只是外部参照的名称和路径。
无论一个外部参照文件多么复杂，都会把它作为一个单一对象来处理，而不允许进行分解。
用户可对外部参照进行比例缩放、移动、复制、镜像或旋转等操作，还可以控制外部参照的显示状态，但这些操作都不会影响到原图文件。
允许在绘制当前图形的同时，显示多达32000个图形参照，并且可以对外部参照进行嵌套，嵌套的层次可以为任意多层。
当打开或打印附着有外部参照的图形文件时，自动对每一个外部参照图形文件进行重载，从而确保每个外部参照图形文件反映的都是它们的最新状态。
字串6外部参照定义中除了包含图像对象以外，还包括图形的命名对象，如块、标注样式、图层、线型和文字样式等。
为了区别外部参照与当前图形中的命令对象，AutoCAD将外部参照的名称作为其命名对象的前缀，并用符号“|”来分隔。
例如，外部参照exam9-1.dwg 中名为“CENTER”的图层在引用它的图形中名为“exam9-1|CENTER”。
在当前图形中不能直接引用外部参照中的命名对象，但可以控制外部参照图层的可见性、颜色和线型。
附着外部参照的过程与插入外部块的过程类似，其命令调用方式为：工具栏：“Reference（外部参照）”→菜单：【Insert（插入）】→【External Reference…（外部参照）】; 命令行：xattach（或别名xa）“Xref Manager（外部参照管理器）”对话框中的Attach...按钮，参见13.3.1节调用该命令后，系统首先弹出“Select Reference File（选择参照文件）”对话框，提示用户指定外部参照文件，然后显示“External Reference（外部参照）”对话框，如图13-1所示。
CAD外部参照基本应用 ppt课件
ppt课件
3
外部参照的概念
➢ 所谓外部参照就是把一个图形文件附加到当前工作的图形 中，被插入的图形文件信息并不直接加到当前的图形文件 中，当前图形只是记录了引用关系
➢ 插入的参照图形与外部的原参照图形保留着一种“链接” 关系，即外部的原参照图形如果发生了改变，被插入到当 前图形中的参照图形也将作相应的改变
➢ 在一个图形文件中可以引用多个外部参照图形；反之，一 个图形文件也可以同时被多人作为外部参照引用。
➢ 引用的外部参照可以嵌套。如果图形中附着有外部参照， 则在图形作为外部参照附着到其他图形时，也将包含其中 的外部参照。
ppt课件
14
设置外部参照的访问权限
➢ 如果不想别人在位编辑自己的图纸，但又允许别人参照它， 可以设置外部参照的访问权限
➢ 在一个图形文件中可以引用多个外部参照图形；反之，一 个图形文件也可以同时被多人作为外部参照引用
➢ 引用的外部参照可以嵌套
ppt课件
5
激活外部参照命令的方法
➢ 【参照】工具栏：【外部参照…】按钮 ➢ 下拉菜单：【插入】|【外部参照】 ➢ 命令行：xattach ➢ 下拉菜单：【插入】|【外部参照管理器】，单击【外部参
➢ 执行【工具】|【选项】菜单项，打开【选项】对话框，选 择其中的【打开和保存】选项卡，在【外部参照】选项区 域去掉【允许其他用户参照编辑当前图形】复选框，单击 【确定】按钮保存设置退出。这样就可以达到禁止他人在 位编辑又允许参照自己图形的目的
ppt课件
15
应用技巧:
➢ 1) 外部参照对各专业必须严格控制图层 ➢ 2）使用统一版本的绘图软件 ➢ 3）项目组各专业制定统一的外部参照文件名命名规则 ➢ 4）外部参照的基准点（BASE）各专业应统一为（0,0,0）点 ➢ 5）外部参照文件的0层不应有任何内容 ➢ 6）被引用的图形文件名不能和当前文件名或块名相同 ➢ 7）不能直接删除外部参照文件，可利用拆离按钮来取消
第8讲 块和外部参照PPT课件
① “不可见（I）” 该模式用于控制属性值是否 可见。选取该模式，AutoCAD在向当前图形插入 块时将不显示属性值。
② “固定（C）” 该模式适用于控制属性值。如 果用户选择了该模式，AutoCAD在向当前图形中 插入块时将赋予该属性一个固定的值，即所谓的 常量属性。
命令：Wblock<回车>
弹出写块对话框。
4. 使用块
使用块可以很方便的绘图，因为，块由多 个对象构成，可以作为一个整体来处理。
命令：INSERT<回车>
块的多重插入 命令：Minsert<回车> 与Array（阵列）命令相似。 块的分解与重定义 块的嵌套(块不可以对自己进行嵌套操作)
5. 块的属性
属性是特定的且可包含在块定义中的文字对象。 在定义一个块时，属性必须定义后才能被选定。 只要插入带有可变属性的块，AutoCAD 就会提 示输入与块一同存储的数据，如零件编号、价格、 注释和制造商的名称等等。
另外，属性可以是不可见的，这意味着属性将不 显示或打印出来。但是，属性中的信息存储在图 形文件中，并可通过 ATTEXT 命令写入提取文件。
③ 如果属性仅被用来存储信息，那么在进行属性定义时， 可以指定属性是否可见。如果打算用块的属性来作为标记、 注解或提示，那么应该注意到缩放比例对文字显示效果的 影响，例如两个方向上的缩放比例是否一致。
④ 作用到属性上的缩放比例因子将与作用到块上的相同， 因此要确保它将与所希望的尺寸和比例一致。
⑤ 要注意旋转角度对可见属性文字的影响。在块中定义 的属性文字，插入时将和块保持一致的旋转角度，因此有 时可能使文字不便阅读。
CAD操作教程第8章块与外部参照
指定旋转角度 <0>:（指定插入块的旋转角度） 其中各命令选项功能介绍如下：
（1）?：选择该命令选项，列出图形中当前定义的块。 （2）基点(B)：选择该命令选项，将块放置到其当前所在的 图形中，并将块拖动到为其指定的新基点处，且不会影响块参照 定义的实际基点。 （3）X/Y/Z：选择该命令选项，设置X，Y，Z轴的比例 因子。 （4）旋转(R)：选择该命令选项，设置块插入的旋转角度。 注意：在命令行输入命令时一定要加上“-”符号，否则将弹 出“插入”对话框。
图8.1.3 “插入超链接”对话框
图8.1.4 “写块”对话框
“写块”对话框中各选项功能介绍如下： （1）“源”选项组：该选项组用于指定块和对象，将其 保存为文件并指定插入点。其中包括以下选项： 1）“块”单选按钮：指定要保存为文件的现有块，可从 下拉列表中选择块的名称。 2）“整个图形”单选按钮：选择当前图形作为一个块。 3）“对象”单选按钮：指定块的基点，系统默认的块的 基点是（0，0，0）。
1．利用命令行插入块 在命令行中输入命令“-insert”后按回车键，命令行提示 如下： 命令:-insert 输入块名或 [?]:（输入插入块的名称） 单位: 无单位 转换: 1.0000（系统提示） 指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]:（指定块 的插入点）
输入 X 比例因子，指定对角点，或 [角点(C)/XYZ(XYZ)] <1>:（指定插入块时X的比例因子）
第八章 块与外部参照
第一节 创建与插入块 第二节 创建与编辑块属性 第三节 创建与编辑动态块 第四节 使用外部参照 第五节 应用实例 习题八
CAD中内部块与外部块命令分别是什么
CAD中内部块与外部块命令分别是什么？区别是什么？外部块与外部参照的区别是什么？1.内部块B外部块W外部参照命令XA2.Block（B）是创建内部块.用Block命令定义的图块只能在定义图块的图形中调用，而不能在其它图形中调用.（当然你可以采用复制的方法复制过去）Wblock(W)是创建外部块，Wblock命令可以看成是Write加Block，也就是写块。
Wblock命令可将图形文件中的整个图形、内部块或某些实体写入一个新的图形文件，其它图形文件均可以将它作为块调用。
3.外部参照命令(XA)在CAD中能够把整个其他图形作为外部参照插入到当前图形中。
虽然外部图形插入到当前图形中时，但当前图形对外部参照的文件只有一个链接点。
因为外部参照中的实体显示在当前图形中，但实体本身并没有加入当前图形中（相当于插入一个影子）。
因而，链接外部参照并不意味着增加文件量大小。
外部参照提供了把整个文件作为图块插入时无法提供的性能。
当把整个文件作为外部参照图块插入，实体虽然保存在图形中，但原始图形的任何改变都不会在当前图形中反映。
不同的是当链接一个外部参照时，原始图形的任何改变都会在当前图形中反映。
当每次打开包含外部参照的文件时，改变会自动更新。
如果知道外部参照已修改，可以在画图的任何的时候重新加载外部参照。
从分图汇成总图时，外部参照是非常有用的。
有外部参照定位在组中用户与其他人的位置。
外部参照帮助减少文件量，并确保我们总是工作在图形中最新状态。
4.内部块外部块插入都可以用（I）插入，外部参照要使用XA插入。
5.还不明白的话就打个比喻，插入外部块相当你买了一套房子，这个房子就是你的了；插入外部块参照相当你租了一间房子，块参照就是你的房东，他要怎样你就怎样。
复制了一些，打了一些，整理了一下，希望能够明白。
一、打印样式表的作用在AutoCAD里画图的时候，将不同的对象画在不同的图层里，各图层里有各自的颜色、线型、线宽（线宽不是必须的），但打印到图纸上一般都希望所有线条都是黑色的（也许有人认为在黑色打印机上打印就可以达到目的，其实这样打印出的线条只能是深浅不同的灰色）。
CAD块属性和外部参照
本章目标
了解创建和插入【设计中心】文件 了解对象编组 了解外部参照 掌握创建属性 熟练掌握块操作
2
9.1 块操作
9.1.1 9.1.2 9.1.3 9.1.4 9.1.5 9.1.6 9.1.7 块的特点 创建块 块存盘 插入块 利用【特性】选项板编辑块 设置插入基点 删除图块
9
9.1.7 删除图块
若用户不需要使用已定义的某个图块，则可将其删除， 其操作方法是：执行【文件】→【绘图实用程序】→ 【清理】菜单命令 在该对话框中选中【查看能清理的项目】单选项，然 后在【图形中未使用的项目】栏中单击【块】选项前 的图标，弹出下级菜单，显示了能够清理的图块名称， 选中该图块名称，单击【清理】按钮即可
3
9.1.1 块的特点
图块是一组图形实体的总称，在该图形单元中，各 实体可以具有各自的图层、线型、颜色等特征。在 应用过程中，AutoCAD将图块作为一个独立的、完 整的对象来操作。用户可以根据需要按一定比例和 角度将图块插入到任一指定位置 通过修改图块也可为用户的工作带来较大的方，AutoCAD将自动地更新图中插入的所有该图块
10
9.2 创建属性
9.2.1 9.2.2 9.2.3 9.2.4 9.2.5 9.2.6 9.2.7 9.2.8 属性特点 定义属性 修改属性定义 将属性与图块进行重定义 为图块指定属性值 属性显示控制 利用对话框编辑属性值 块属性管理器
11
9.2.1 属性特点
属性是与图块相关联的文字信息。属性定义是创建属 性的样板，它用于指定属性的特性及插入块时将显示 的提示信息 当用户为图块指定了属性并将属性与图块再重新定义 为一个新的图块后，即可为图块指定属性值。属性必 须依赖于块而存在，没有块就没有属性 要为图块指定相应的属性值，首先要为图块定义属性， 再将属性与图块一同再定义为一个新的图块，此时即 可插入前面定义的包含属性的图块，然后根据系统提 示修改图块属性值即可
第8章 AutoCAD块、外部参照与图形输出
二、创建附属图块、独立图块及带属性图块
例 ：创建螺钉附属块
附属图块只能在当前图形中使用
二、创建附属图块、独立图块及带属性图块
2．创建独立块 ： 先在当前绘图环境下画出要创建为图块的图形； 只能用Wblock命令或快捷键W创建， 对话框与上述对话框相似，但多出保存位置栏 ， 需指定“文件名和路径”
二、创建附属图块、独立图块及带属性图块
例 ：创建 “基准符”独立属块
二、创建附属图块、独立图块及带属性图块
3．创建带属性的块 （重点）
一些块在使用时，不同位置可能有不同的值， 如粗糙度，为使一个块适用多种情况，可将值设置
成“块属性”，创建为带属性的块。插入块时改变
属性值，起到一块多用的目的。 带属性块可以创建成附属块，也可以是独立块， 但一般创建成独立块。
六、 图形打印输出
3．布局：所谓布局，是增强的图纸空间，既有图
纸空间的功能，也有模拟打印图纸、进行打印设
置等功能。 在布局选项卡上的模型空间称为浮动模型空间 。
六、 图形打印输出
（二）创建打印布局
1．设置布局
可以创建任意数量的布局，在不同的布局上可 以对同一个图形进行不同的显示和页面设置。 首次单击布局选项卡时，页面上显示单一视 口，虚线表示图纸中当前配置的可打印区域。 删去浮动视口边界，再单击“视图\视口\一个 视口”选择“充满”，使视图充满整个可打印边界。
六、 图形打印输出
（一）模型空间与图纸空间的概念 AutoCAD有两种绘图空间：模型空间与图纸空间。 1．模型空间：是创建工程模型的空间，是针对 图形实体的空间，无论是二维还是三维图形，都是 在模型空间下工作的，它为用户提供了一个广阔的 绘图区域，无需担心绘图空间是否足够大。 2．图纸空间：是一个工具，用于图纸的布局。 用于处理图形在整张图纸中如何排列、布置。为 了适应一个图形不同的输出需要，如三维图形输 出不同的侧面，可以建立多个布局。
块与外部参照
第8讲块与外部参照在制图过程中，如果一组图形对象要重复使用多次，一般将其定义为块，如园林中不同种类的树木、景石、常用小品等。
块是一个或多个连接的对象，即一组对象的集合。
使用块的优势：●使用方便。
块可以插入到图中任意指定位置，还可以按不同的比例和旋转角度插入。
●减少图形文件的大小，提高操作速度。
块可以存储在当前文件中（内部块），也可以存储在其它文件中（外部块）或以单独的文件存储（无需定义）。
图块可以多级嵌套，即一个图块中可以包含次一级的图块，“分解”命令可以将其逐级打开。
1、创建块指将一组图形对象定义为一个图块。
创建块是通过“块定义”对话框完成的。
启动该对话框的方法有：●命令：Block/Bmake/B●“绘图”工具栏上“创建块”图标●菜单“绘图”→“块”→“创建”●菜单“修改”→“对象”→“块说明…”⑴名称：输入块的名称，最多可使用255个字符。
注意：图块名不区分字母大小写；所定义的图块名不能与已有的图块名相同。
⑵基点：用于设置块插入的基点，可以用鼠标在屏幕上指定、用键盘输入坐标值或者用鼠标“拾取点”。
理论上，可以任意选取一点作为基点，但在实际操作中，建议选取图形的特征点如角点、中心点等。
园林上的树木块要求使用中心点，便于植树及树木的对齐。
⑶对象：用于选择要组成块的对象，点击“选择对象”按钮返回绘图区选择对象。
对源对象有三种处理方法：保留创建块后，仍在绘图区域保留组成块的各对象。
转换为块创建块后，保留源对象并将其转换为块。
删除创建块后，删除组成块的各对象。
注意：用Block或Bmake创建的块只能在创建它的图形文件中应用在0层上创建的块，颜色、线型和线宽等特性是“随层”的，即在其它图层上插入后会自动使用该图层的特性，所以，推荐块在0层上创建。
2、存储块AutoCAD可以将块以文件的形式写入磁盘，供其它图形使用。
命令：WBLOCK。
输入该命令后，AutoCAD将出现“写块”对话框。
⑴源：设置组成块的对象来源。
最新2019-使用块属性块外部参照和-PPT课件
第11章 使用块、属性块、外部 参照和AutoCAD设计中心
块也称为图块，是AutoCAD图形设计中的一个重要概念。在绘制图形时， 如果图形中有大量相同或相似的内容，或者所绘制的图形与已有的图形文件相 同，则可以把要重复绘制的图形创建成块，并根据需要为块创建属性，指定块 的名称、用途及设计者等信息，在需要时直接插入它们，从而提高绘图效率。
中文版AutoCAD 2006实用教程
选择“绘图”|“块”|“创建”命令(BLOCK)，打开“块定义”对话框，可以 将已绘制的对象创建为块。
中文版AutoCAD 2006实用教程
选择“插入”|“块”命令(INSERT)，打开“插入”对话框。用户可以利用 它在图形中插入块或其他图形，并且在插入块的同时还可以改变所插入块或图 形的比例与旋转角度。
树状图切换
项目列表
标题栏
预பைடு நூலகம்窗口
说明窗口 存储路径
中文版AutoCAD 2006实用教程
在AutoCAD 2019中，使用AutoCAD设计中心可以完成如下工作。 创建对频繁访问的图形、文件夹和Web站点的快捷方式。 根据不同的查询条件在本地计算机和网络上查找图形文件，找到后可以将 它们直接加载到绘图区或设计中心。 浏览不同的图形文件，包括当前打开的图形和Web站点上的图形库。 查看块、图层和其他图形文件的定义并将这些图形定义插入到当前图形文 件中。通过控制显示方式来控制设计中心控制板的显示效果，还可以在控制板 中显示与图形文件相关的描述信息和预览图像。
在AutoCAD 2019中，可以使用“参照”工具栏和“参照编辑”工具栏编 辑和管理外部参照。 附着外部参照 使用外部参照管理器 参照管理器
图块图层和外部参照
第11页/共19页
7.3 外部参照
外部参照是独立于AutoCAD程序之外的图形文件，用来衬托图形的绘制。可以是背景图、辅助绘制图，绘图中部分图形等。外部参照实现了图形和AutoCAD绘制图形间的数据共享。可以利用一组简单的子图形来合成一个复杂的主图形。用户在对子图形进行修改时，主图形不会发生改变，只有在主图形被重新打开后才会发生改变。便于许多人一起完成一项复杂的工作。自己的图形中可以随时反映其他人的图形变化。各个图形文件中共有的对象可以单独的保存，而不需要在每个图形中都保存。对外部引用图形的任何改动都将会反映到引用了该图形的所有图形中，避免了重复劳动。
第8页/共19页
第7页/共19页
7.2.2 创建新图层
启用图层工具栏，如图7.8所示。
第9页/共19页
第8页/共19页
7.2.3 管理图层
建立了图层后，通过管理图层，根据不同的需要改变图层的不同特性，使其更适应绘图时的需要。图层的管理主要包括：设置图层颜色、图层线型、图层线宽、图层的打开与关闭、图层的冻结与解冻、图层的锁定与解锁、打印的打开与关闭。1．设置图层颜色2．设置图层线型3．设置图层线宽4．设置图层的打开与关闭5．设置图层冻结与解冻6．设置图层锁定与解锁7．设置图层打印的打开与关闭
第10页/共19页
第9页/共19页
7.2.4 图层过滤
在大型的电气制图中，有时AutoCAD中的一张图包含几十个图层，甚至更多。一个文件有时需要多人绘制，绘制后合成、调整，这时用户要找到需要编辑、调整的图层就变得较为困难。AutoCAD提供了图层过滤功能，能够对图层进行过滤和排序，帮助用户更快、更准确的定位图层。在图层过滤中主要有“图层过滤器”和“图层组过滤器”。1．图层过滤器2．图层组过滤器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中文版AutoCAD 2019基础教程
8.4.4 管理外部参照
在AutoCAD中，用户可以在“外部参照”选项板中对附着或剪裁的外部参 照进行编辑和管理。单击“参照”选项板右下角的箭头按钮，将打开“外部参 照”选项板，如图9-54所示。在该选项板的“文件参照”列表框中显示了当前 图形中各个外部参照文件名称、状态、大小和类型等内容 。
中文版AutoCAD 2019基础教程
8.5.3在设计中心查找内容
使用AutoCAD设计中心的查找功能，可以通过“搜索”对话框，快速查找如图 形、块、图层及尺寸样式等图形内容或设置 。
中文版AutoCAD 2019基础教程
8.5.4使用设计中心图形
使用AutoCAD设计中心，能够方便地在当前图形中插入块，引用光栅图像及外 部参照，在图形之间复制块、图层、线型、文字样式、标注样式以及用户定义 的内容等 。
在AutoCAD中，使用AutoCAD设计中心可以完成如下工作 。
中文版AutoCAD 2019基础教程
8.5.2 观察图形信息
在菜单栏中选择“工具”|“选项板”|“设计中心”命令，即可打开“设计中心” 选项板 ，在AutoCAD设计中心选项板包含一组工具按钮和选项卡，用户通过 使用可以选择和观察设计中心中的图形 。
使用参数集可以向动态块添加成对的参数与动作。添加参数集与添加参数 所使用的方法相同，并且参数集中包含的动作将自动添加到块定义中，并与添 加的参数相关联 。
中文版AutoCAD 2019基础教程
8.4 使用外部参照
块主要针对小型的图形重复使用，而外部参照则提供了一种比图块更为灵 活的图形引用方法，即使用“外部参照”功能可以将多个图形链接到当前图形 中，并且包含外部参照的图形会随着原图形的修改而自动更新，这是一种重要 的共享数据的方式 。
中文版AutoCAD 2019基础教程
8.1.2块定义
利用“块定义”工具创建的图块又称为内部图块，即所创建的图块保存在 该图块的图形中，并且能在当前图形中应用，而不能插入到其他图形中 。
中文版AutoCAD 2019基础教程
8.1.3 存储块
存储块又称为创建外部图块，即将创建的图块作为独立文件保存。这样不 仅可以将块插入到任何图形中去，而且可以对图块执行打开和编辑等操作。但 是利用块定义工具创建的内部图块却不能执行这种操作 。
8.4.2 编辑外部参照
当附着外部参照后，外部参照的参照类型(附着或覆盖)和名称等内容并非 无法修改和编辑，利用“编辑参照”工具可以对各种外部参照执行编辑操作 。
中文版AutoCAD 2019基础教程
8.4.3 剪裁外部参照
“参照”选项板中的“裁剪”工具可以剪裁多种对象，包括外部参照、图 像或DWF文件格式等。通过这些剪裁操作，用户可以控制所需信息的显示。 直线剪裁操作并非真正修改这些参照，而是将其隐藏显示，同时可以根据设计 需要，定义前向剪裁平面或后向剪裁平面 。
在图形中无论是插入内部图块还是外部图块，由于这些图块属于一个整体， 无法进行必要的修改，给实际操作带来极大不便。这就需要将图块在插入后转 化为定义前各自独立的状态，即分解图块。常用的分解方法有以下两种 。
中文版AutoCAD 2019基础教程
8.1.6 在位编辑块
在绘图的过程中，有些绘图者常常将已经绘制好的图块插入到当前图形中， 但当插入的图块需要进行修改或所绘图形较为复杂时，如将图块分解后再删除 或添加修改，则很不方便，并且容易发生人为误操作。此时，用户可以利用块 的在位编辑功能使其他对象作为背景或参照，只允许对要编辑的图块进行相应 的修改操作 。
中文版AutoCAD 2019基础教程
8.3 使用动态块
动态块就是将一系列内容相同或相近的图形通过块编辑器将图形创建为块， 并设置块具有参数化的动态特性，通过自定义夹点或自定义特性来操作动态块。 设置动态图块对于常规图块来说具有极大的灵活性和智能性，不仅提高了绘图 的效率，同时也减小了图块库中的块数量 。
中文版AutoCAD 2019基础教程
8.3.3 创建块动作
添加块动作指的是根据在图形块中添加的参数而设定的相应动作，它用于 在图形中自定义动态块的动作特性。此特性决定了动态块将在操作过程中做何 种修改，且通常情况下，动态图块至少包含一个动作 。
中文版AutoCAD 2019基础教程
8.3.4 使用参数集
中文版AutoCAD 2019基础教程
8.1.4 插入块
在AutoCAD中，定义和保存图块的目的都是为了重复使用图块，并将其放 置到图形文件上指定的位置，这就需要调用图块。调用图块是通过“插入”命 令实现的，利用该工具既可以调用内部块，也可以调用外部块 。8.1.5 分解块
中文版AutoCAD 2019基础教程
8.4.1 附着外部参照
附着外部参照的目的是帮助用户用其他的图形来补充当前图形，主要用于 在需要附着一个新的外部参照文件，或将一个已附着的外部参照文件的副本附 着在文件中。执行附着外部参照操作，用户可以将以下几种格式的文件附着至 当前图形中 。
中文版AutoCAD 2019基础教程
中文版AutoCAD 2019基础教程
8.2.1创建块属性
如果某个图块带有属性，那么用户在插入该图块时可以根据具体情况，通过属 性来为图块设置不同的文本信息 。
中文版AutoCAD 2019基础教程
8.2.2 编辑块属性
当块定义中包含属性定义时，属性(如数据和名称)将作为一种特殊的文本 对象也一同被插入。此时可利用“编辑单个块属性”工具编辑之前定义的块属 性设置，并利用“管理属性”工具将属性标记赋予新值，使之符合相似图形对 象的设置要求 。
中文版AutoCAD 2019基础教程 第8章使用块和外部参照
在绘制图形时，如果图形中有大量相同或相似的内容，或者所绘制的图形与已 有的图形文件相同，则可以将需要重复绘制的图形创建成块(也称为图块)，并 根据需要为块创建属性，指定块的名称、用途及设计者等信息，在需要时直接 插入它们，从而提高绘图效率。另外，用户还可以将已有的图形文件以参照的 形式插入到当前图形中(即外部参照)，或是通过AutoCAD设计中心浏览、查找、 预览、使用和管理AutoCAD图形、块、外部参照等不同的资源文件 。
中文版AutoCAD 2019基础教程
8.3.1 创建动态块
要使块成为动态块，必须至少添加一个参数，然后添加一个动作，并使该 动作与参数相关联。添加到块定义中的参数和动作类型定义了块参照在图形中 的作用方式 。
中文版AutoCAD 2019基础教程
8.3.2 创建块参数
在块编辑器中，参数的外观类似于标注，并且动态块的相关动作时完全依 据参数进行的。在图块中添加的参数可以指定集合图形在参照中的位置、距离 和角度等特性，其通过定义块的自定义特性来限制块的动作。此外对统一图块， 可以为集合图形定义一个或多个自定义特征 。
中文版AutoCAD 2019基础教程
8.1创建和编辑块
块是一个或多个对象组成的对象集合，常用于绘制复杂，重复的图形。如果一 组对象组合成块，就可以根据作图需要将这组对象插入到图中任意指定位置 。
中文版AutoCAD 2019基础教程
8.1.1 块的特点
在AutoCAD中，使用块可以提高绘图速度、节省存储空间、便于修改图形 并能为其添加属性 。
中文版AutoCAD 2019基础教程
8.1.7 删除块
在绘制图形的过程中用户若要删除创建的块，可以在命令行中输入 PURGE指令，并按下回车键，此时软件将打开“清理”对话框，该对话框显 示了可以清理的命名对象的树状图 。
中文版AutoCAD 2019基础教程
8.2设置块
块属性是附属于块的非图形信息，它是块的组成部分。块属性包含了组成 块的名称、对象特征以及各种注释信息。
中文版AutoCAD 2019基础教程
8.5使用AutoCAD设计中心
AutoCAD设计中心(AutoCAD DesignCenter，简称ADC)为用户提供了一 个直观且高效的工具，ADC与Windows资源管理器类似 。
中文版AutoCAD 2019基础教程
8.5.1AutoCAD设计中心的功能
