《移位指令SFT》PPT课件

2.条令件。跳步指令必须在前，跳步结束指令在后，若顺序颠倒，也被处理为NOP指令。
3.跳步目标不在D700－D777范围内，则分别被处理为NOP和 END指令。例如CJP677被当作NOP；EJP677被当作END指令处理。
4.不得对跳步过程中强行置位、复位以及线性修改常数。
图6－23表示CJP/EJP之间程序执行过程。当X01接通时，执行跳步指令，跳转到EJP702下面一条指令执行，即X501接通时，输出继电器Y31通电CJP/EJP之间程序按以下方法执行：
(六) 空操作指令NOP
• NOP称为空处理(或称为空操作)指令，用于程序修改执行NOP指令时，不完成任何操作，只是占用一步的时间，NOP指令一般用在下列几个方面：
1.指定某些步序编号(地址)内容为空，相当于指定存储器某些单元内容为空，留作以后插入或修改程序用。
2.使某些接点短路。有时需要短路掉一些接点，但又不想太多地改变步序编号及程序内容时，可以使用 NOP指令，如图6－21(a)所示。
R：移位寄存器复位端．当连接Ｒ的接点（本图中用X401）接通．寄存器中的内容全部清“O”，对应的辅助继电器全部断开。如果Ｒ端连接的接点一直处于接通状态，则数据输入和脉冲输入的信号无效．因此执行移位操作时，复位输入端接点应处于断开状态。
连接寄存器三个输入端（IN，CP，R）的接点可以是ＬＤ指令使用器件中的任意接点。
当跳步条件成立时(X01接通时)，跳过程序B，执行程序C，这时程序B中除已开始时的状态，而且整个程序的执行时间也相应减少，如图6－ 22所示。
图6－22 CJP/EJP指令执行过程
条件跳步指令/跳步结束指令使用说明：
1.条件跳步/跳步结束指令必须成对使用，跳步目标必须一致。如果只有条件跳步指令而无跳步结束指令，则执行时将被处理为NOP。反之，如果只有跳步结束指令，则被处理为END指

11.S7-1200指令(比较、移位等)

过值来调整占空比
5.1.1 比较指令——例1
注意比较指令针对的数据类型是Time
5.1.1 比较指令——例2
用比较和计数指令编写开关灯程序。要求灯控按钮I0.0按下第一次，灯Q4.0亮，按下第二次，灯Q4.0、Q4.1全亮，按下第三次灯全灭。如此循环。
关键点：在程序中所用计数器为加法计数器，当加到3 时，必须复位计数器。
模拟量输入的规范化
规范化的最大最小值与模拟量输入 0.0和 1.0 之间的值，然后将其换算到 0 到 27648 之间或 -27648 到 27648之间
模拟量输出的规范化
Scale的最大最小值与模拟量输出通道的极性有关
5.1.4 数据传送指令
“1”）；若执行有误，则能流就此中止 ➢ ENO可作为下一个方框的EN输入
哪些指令有EN和ENO？传送与转换指令、数学运算指令、移位与循环指令、字逻辑运算指令
5.1.3 数据转换指令
• 几种数据转换指令
1）CONV 数据类型转换
2）浮点数取整浮点数转换为双字整数
3）SCALE_X 按比例，将百分比小数（浮点数）变为整数
比较指令都可以等效为一个触点，因为比较
的结果仅有两种情况：TRUE or False
5.1.1 比较指令
5.1.1 比较指令
1）基本的比较指令
• 功能：比较数据类型相同的两个数IN1和IN2的大小有符号数或无符号数的大小，进而输出。
• 两个要素：比较符、数据类型 ➢ 比较运算符有6种：==、>=、<=、>、< 和 <> ➢ IN1和IN2数据类型（按长度分）：字节（有符号、无符号）、字（有符号、无符号）、双字整数（有符号、无符号）、实数、字符和字符串、时间等

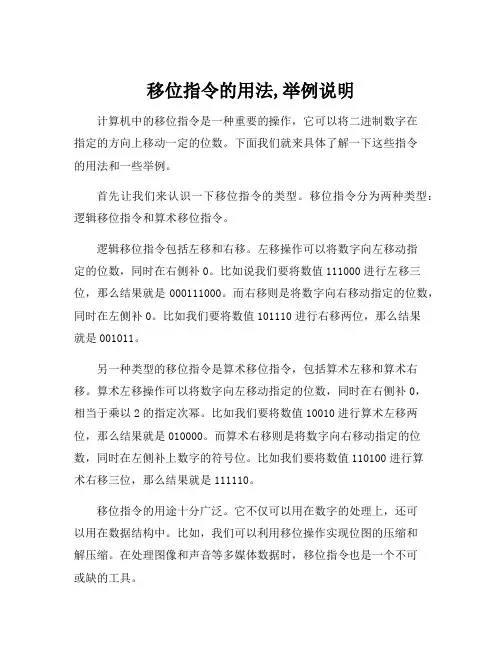

移位指令的用法,举例说明

移位指令的用法,举例说明
计算机中的移位指令是一种重要的操作，它可以将二进制数字在
指定的方向上移动一定的位数。

下面我们就来具体了解一下这些指令
的用法和一些举例。

首先让我们来认识一下移位指令的类型。

移位指令分为两种类型：逻辑移位指令和算术移位指令。

逻辑移位指令包括左移和右移。

左移操作可以将数字向左移动指
定的位数，同时在右侧补0。

比如说我们要将数值111000进行左移三位，那么结果就是000111000。

而右移则是将数字向右移动指定的位数，同时在左侧补0。

比如我们要将数值101110进行右移两位，那么结果
就是001011。

另一种类型的移位指令是算术移位指令，包括算术左移和算术右移。

算术左移操作可以将数字向左移动指定的位数，同时在右侧补0，相当于乘以2的指定次幂。

比如我们要将数值10010进行算术左移两位，那么结果就是010000。

而算术右移则是将数字向右移动指定的位数，同时在左侧补上数字的符号位。

比如我们要将数值110100进行算
术右移三位，那么结果就是111110。

移位指令的用途十分广泛。

它不仅可以用在数字的处理上，还可
以用在数据结构中。

比如，我们可以利用移位操作实现位图的压缩和
解压缩。

在处理图像和声音等多媒体数据时，移位指令也是一个不可
或缺的工具。

总之，移位指令是计算机处理数据的重要工具之一。

它的灵活运用可以提升程序的运行效率，提高计算机的处理能力。

我们需要深入理解和掌握移位指令的使用方法，才能更好地应用它们来实现各种功能和算法。

汇编语言2-4逻辑移位指令

第 2章
8086指令系统
一、数据传送类；二、算术运算类；三、位操作指令(逻辑运算和移位类)；四、串操作类；五、控制转移类；六、处理器控制类；
第 2章
8086指令系统
位操作指令,它们都是按位进行操作的包含逻辑运
算类指令和移位指令。位操作类指令以二进制位为基本单位进行数据的操作；这是一类常用的指令，都应该特别掌握注意这些指令对标志位的影响要求：全面而准确地理解每条指令的功能和应用重点掌握以下指令：
第 2章
2、逻辑或指令OR
功能：对两个操作数执行按位逻辑或运算，结果送到目的操作数
OR reg,imm/reg/mem ；reg←reg∨imm/reg/mem OR mem,imm/reg ；mem←mem∨imm/reg
说明:(1)按位逻辑或运算；（2）OR指令对操作数的限制和对标志位的影响；思考：（1）某一个操作数自己和自己相逻辑或？置某些位（2）OR指令主要用在什么场合？
RCR reg/mem,1/CL
；带进位循环左移
；带进位循环右移
演示
第 2章
说明：循环移位指令
对操作数：同移位指令。对标志的影响：
（1）按照指令功能设置进位标志CF （2）不影响SF、ZF、PF、AF （3）对于OF，同移位指令。如果进行一位移动，则按照操作数的最高符号位是否改变，相应设置溢出标志OF：如果移位前的操作数最高位与移位后操作数的最高位不同（有变化），则OF = 1；否则OF = 0。当移位次数大于1时，OF不确定
第 2章
例：移位指令
mov cl,4 mov al,0f0h ；al=f0h shl al,1 ；al=e0h ；CF=1，SF=1、ZF=0、PF=0，OF=0 shr al,1 ；al=70h ；CF=0，SF=0、ZF=0、PF=0、OF=1 sar al,1 ；al=38h ；CF=0，SF=0、ZF=0、PF=0、OF=0 sar al,cl ；al=03h ；CF=1，SF=0、ZF=0、PF=1 、OF=0

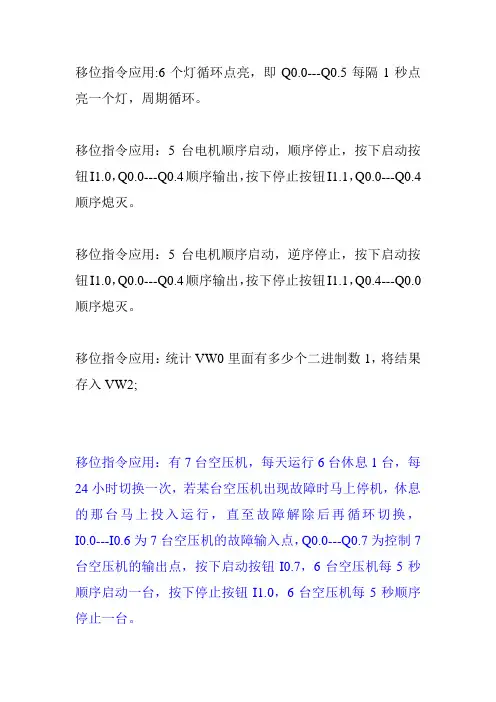

移位指令的学习

移位指令应用:6个灯循环点亮，即Q0.0---Q0.5每隔1秒点亮一个灯，周期循环。

移位指令应用：5台电机顺序启动，顺序停止，按下启动按钮I1.0，Q0.0---Q0.4顺序输出，按下停止按钮I1.1，Q0.0---Q0.4顺序熄灭。

移位指令应用：5台电机顺序启动，逆序停止，按下启动按钮I1.0，Q0.0---Q0.4顺序输出，按下停止按钮I1.1，Q0.4---Q0.0顺序熄灭。

移位指令应用：统计VW0里面有多少个二进制数1，将结果存入VW2;
移位指令应用：有7台空压机，每天运行6台休息1台，每24小时切换一次，若某台空压机出现故障时马上停机，休息的那台马上投入运行，直至故障解除后再循环切换，I0.0---I0.6为7台空压机的故障输入点，Q0.0---Q0.7为控制7台空压机的输出点，按下启动按钮I0.7，6台空压机每5秒顺序启动一台，按下停止按钮I1.0，6台空压机每5秒顺序停止一台。

PLC 移位指令

说明位变量，例如M0.0、I0.1、Q0.4 占据1个字节，例如MB0、IB0、QB0 占据2个占据，例如 MW2、IW4、QW10 占据4个占据，例如 MD2、ID4、QD10 有符号整数，占据1个字节有符号整数，占据2个字节有符号整数，占据4个字节无符号整数，占据1个字节无符号整数，占据2个字节无符号整数，占据4个字节占据4个字节，有6位有效数字占用8个字节，最多有15位有效数字
无符号值移位时，用零填充操作数左
侧区域中空出的位。如果指定值有符号，则用符号位的信号状态填充空出的位。
右图说明了如何将整数数据类型操作数的内容向右移动 4 位：
SHL：左移
左移指令，执行后，由于N=3，所以MB42当中的数将向左移动三位，数值由1变成8
说明可以使用“左移”指令将输入 IN 中操作数的内容按位向左移位，并在输出 OUT 中查询结果。参数 N 用于指定将指定值移位的位数。如果参数 N 的值为“0”，则将输入 IN 的值复制到输出 OUT 的操作数中。如果参数 N 的值大于位数，则输入 IN 的操作数值将向右移动该位数个位置。
存储区
说明
I、Q、M、D、L
使能输入
I、Q、M、D、L
使能输出
I、Q、M、D、L 或常数
要移位的值
I、Q、M、D、L 或常数将对值进行移位的位数。
I、Q、M、D、L
指令的结果
移位指令的参数IN和OUT可以是一个变量，也可是也两个变量，如果是一个变量，
则指令执行一次，数据移位操作一次，如果是两个变量（输入和输出分别连接各自变量），指令执行一次，OUT保存IN移位后的结果，再执行几次OUT变量的数据都不会改变。
3-33 移位指令

5.9移位与循环指令

5.9移位与循环指令移位与循环指令在PLC 控制中常用，根据移位的数据长度可分为字节型移位，字型移位和双字型移位；根据移位的方向可分为左移和右移，还可进行循环移位。

注：移位指令在运用时，由于手的抖动很容易多次输入，建议加上上升沿指令，不易发生错误。

5.9.1位移指令位移指令将输入值右移或左移N位，并将输出结果装载到OUT中。

该指令有左移和右移两种。

根据所移位数的长度不同可分为字节型、字型和双字型。

移位数据存储单元的移出端与SM1.1（溢出）相连，所以最后被移出的位被放到SM1.1位存储单元。

移位时，移出位进入SM1.1，另一端自动补0。

如果移位操作使数据变为0，则零存储器标志位（SMl.0）自动置位。

1．左移指令表5- 左移指令功能描述：把字节型(字型或双字型)输人数据左移N位后，再将结果输出到OUT所指的字节(字或双字)存储单元，最后一次移出位保存在SM1.1中。

最大实际可移位次数为8位(16位或32位)。

2．右移指令表5- 右移指令功能描述：把字节型(字型或双字型)输人数据右移N位后，再将结果输出到OUT所指的字节(字或双字)存储单元，最后一次移出位保存在SM1.1中。

最大实际可移位次数为8位(16位或32位)。

【例5-3】字节左移六只灯（Q0.0～Q0.5），按下启动按钮（I0.0）时，六只灯按正方向顺序逐个点亮，每一时间只有一只灯亮。

灯亮的间隔时间为1秒。

按下停止按钮（I0.1），灯全灭。

5.9.2循环移位指令 (Rotate)循环移位指令包括循环左移和循环右移，循环移位位数的长度可以是字节、字或双字。

循环数据存储单元的移出端与另一端相连，同时又与SMl.1(溢出)相连，所以最后被移出的位移到另一端的同时，也被放到SMl.1位存储单元。

例如在循环右移时，移位数据的最右端位移入最左端，同时又进入SMl.1。

SMl.1始终存放最后一次被移出的位。

移位次数N与移位数据的长度有关，如N小于实际的数据长度，则执行N次移位。

循环移位指令

指令解读
应用注意
1. 连续执行型每个扫描周期都要执行一次，因此，最好使用脉冲执行型指令ROLPo
2. 当终址D使用组合位元件时位元件的组数在 16位指令ROL时为K4;在32位指令DROL时为K8,否则指令不能执行。
编程示例
试用循环指令编制如下流程的应用程序。有5 个灯，启动后，先是按照顺序轮流各自亮Is,全部一起亮5s，如此反复循环。
2. 当终址D使用组合位元件时位元件的组数在 16位指令ROR时为K4;在32位指令DROR时为K8,否则指令不能执行。
编程示例
有A, B, C三个灯，（代表“欢迎您”三个字），控制要求是A, B, C各轮流亮1秒钟，然后一起亮1秒钟，如此反复循环。
设计思路
您迎欢您迎
Y17 Y16
xooo
0T 6H
xooo
T
X001
____ቤተ መጻሕፍቲ ባይዱ_ ______ ______
_
{MOW KI
K4Y000
10 H
M1
[MOVP KO
K4Y000
T
17 H
25
XOMOllM8013
T IIF
Y006
34
[RST YOOO
Y006
訓~ ROLP K4Y000 KI
Y1~Y5轮流输出1 ------[MOVP H7F K4Y000
D10中低4位送丫0~¥调出
EXD
二、循环左移指令ROL
指令格式
操作数
内容与取值
D.
循环左移数据存储字元件地址。
循环移动位数，16位循环移位指令(n<16) ； 32位循环
n
移位指令(n<32)。

汇编言语——移位指令

（2）操作数d2 表示移动的位数，只能是立即数1或者寄存器CL，当移动位数超过1位时，必须把移动位数放在CL 中，以CL作为d2操作数。（3）操作数d1各位移动的情况如图7.1所示，从最高位起，将有d2位移到操作数d1之外，除了最后移出的一位放到标志位CF中之外，5/7 14/6 …… CF 操作数d1 1 0 0
（4）移动后d1中的数据是在其原值的后面加了d2个0，即把原数值扩大了倍，当扩大后的值超过表示范围时，超过d1 类型（字节或字）规定位数的高位部分会自动丢失。（5）该指令对其余标志位的影响情况是：移动后的结果为0则ZF置1，否则ZF清0；移动后d1最高位的值会复制到SF 上；如果移动前后d1的最高位不同则OF置1，否则OF清0。移位指令涉及数值计算问题，但并不复杂。比如AX的值是 8D56H，CL的值是3，则下面几条指令是SHL指令的正确用法，后面也给出了移位后的结果： SHL SHL SHL SHL AL，1 移位后，AL = 0ACH，CF = 0，AH不变 AX，1 移位后，AX = 1AACH，CF = 1 AH，CL 移位后，AH = 68H，CF = 0，AL不变 AX，CL 移位后，AX = 6AD0H，CF = 0
7.1 移位指令
7.1.1 逻辑左移【指令格式】SHL d1, d2 【功能】把操作数d1的各个二进制位依次向左移动d2位，移动造成右边的空位填0，结果放回操作d1中。【说明】（1）操作数d1必须是通用寄存器或内存型寻址方式，必须有确定的类型，可以是字节型，也可以是字型，并且对内存型寻址方式可以使用段跨越。
位号：15/7 14/6 …… 操作数d1
……
1
0
CF
图7.3 算术右移指令SAR的功能

第六章5循环移位指令

• 带进位循环右移RCR（Rotation Right with Carry） • 带进位循环左移RCL（Rotation Left with Carry）
执行这两条指令时，各位的数据与进位位M8022一起（16位指令时一共17
位）向右（或向左）循环移动n位（见图）。
三、位右移和位左移指令 • 位右移SFTR（Shift Right） • 位左移 SFTL（Shift Left）操作数 [S]： X、Y、M、S [D]：Y、M、S
实现位元件中的状态成组地向右或向左移动
说明：位元件组的长度由n1指定，n2指定移动的位数。
梯形图
图中X010由OFF变为ON时，位右移指令（3位1组）按以下顺序移位：M2～M0中的数溢出，M5～M3→M2～M0，M8～M6→M5～M3，X002～X0000→M8～M6。图b中的X010由OFF变为ON时，位左移指令按图中所示的顺序移位。
Y2 0 0 0 1 1 0 0
Y1 0 0 1 1 0 0 1
Y0 0 1 1 0 0 1 1
M0 1 1 0 0 1 1 0 循环
(c)四台水泵运行梯形图
图
四台水泵轮流工作实例
2．位左移指令SFTL举例
【例题】位左移指令SFTL的程序梯形图如图所示。设Y17～Y0的初始状态为0，X3～X0的位状态为1011。求数次执行位左移指令SFTL后， Y17～Y0各位状态的变化。
（1）位右移说明：当操作条件满足时，位右移指令在n1个指定目标位元件中，右移n2个指定的源元件位元件状态。即n2位[S.] 状态右移到n1位[D.]，从n1位目标元件的高位进去，而其低位溢出。上述的示例程序操作。位右移的目标元件为：M10~M25，源元件为： X0~X1，当X1由“0”变“1”时，X1、X0的状态传到M25、M24，原来的 M25、M24移到M23、M22…以此类推，M11、M10丢失。由图示的方法说明状态的变化。由于连续型操作，每个扫描周期都进行操作，合上一瞬间，就把原操作数状态都移位了。建议使用SFTRP，SFTLP，便于控制。

数据移位和数据转换指令

可逆移位寄存器的用法
① 控制通道C的含义
15 14 13 12
不使用移位方向 1：左移(低→高) 0：右移(高→低) 数据输入移位脉冲输入
SFTR (84)
C St E
复位
1： St~E及CY清零 0：根据C的状态移位
② 左、右移位的控制
●通道C之bit 15为0时，在移位脉冲的作用下，根据C之bit 12的状态进行左移或右移。 ○ C之bit 12为1 左移：每个扫描周期，从St到 E按位依次左移一位，C之bit13的数据移入St 之bit 0中，E之bit15的数据移入CY中。 ○ C之bit 12为0右移：每个扫描周期，从E到 St按位依次右移一位，C之bit13的数据移入E 之bit15中，St之bit0的数据移入CY中。
00000
25502 00001 25315 20003
IN SP
SFT(10)
200 200
R
01000
25502的秒脉冲作为移位脉冲
第一个移位脉冲输入后，00000的ON状态移入20000。
经过4个移位脉冲20003 ON，于是01000 ON。
第五个移位脉冲时20003 OFF，于是01000 也OFF。移位过程中，只要00001为ON，移位寄存器即复位。
St：移位首通道
E：移位结束通道
功能：当执行条件为ON时，执行指令将St~E中的数据以数字为单位依次左移位1位。如下图：
溢出 ←
E St
…
←0
4. 算术左/右移位指令ASL (25)/ ASR(26)
算术左/右移位指令的功能和使用方法相似
以算术左移指令为例,介绍它们的功能和使用方法 ASL(25)

三菱PLC移位指令

三菱PLC移位指令
(2011-05-20 14:09:54)
转载▼
分类：技术
标签：
杂谈
三菱PLC移位指令分左移和右移，分别是SFTL和SFTR。

而针对位的移位则是SFTLP和SFTRP，前几天给学生讲这个指令时专门做了个跑马灯的例子，用的就是这个指令。

下面简单讲解一下SFTLP。

指令格式为SFTLP M20 M0 K8 K1
SFTLP——对位进行左移；
M20——移进来的是“1”还是“0”得看M20的状态，M20通就是“1”，M20断就是“0”。

M0——发生移位的首个内部继电器
K8——发生移位的内部继电器的个数，如果从M0开始，就是从M0到M7。

K1——每次移位的个数，K1就表示每次移动1位。

那么移位脉冲在哪儿，就是梯形图中SFTLP指令前面的条件。

比如前面加一个X0的开点，那么X0每来一个脉冲，那么就发生一次移位。

1.上升沿触发，这个出点就接通一个扫描周期，然后就断开，虽然仍然有输入，它还是断开，用于程序中的触发。

2. 普通出点，接通后一直是通的，知道输入信号消失，它才消失，跟输入信号同步。

3.举例说明：X000 是上升沿触发触点，外接按钮sb1 ，X001 是普通触点，接按钮sb2 ，两个触点都外接接一个按钮
按下sb1 ，那么x000 接通一个扫描周期，微妙级的一个触发信号，虽然sb1 一直按着，可是x000 不再接通，要再接通，必须松开sb1 ，再按一下。

按下sb2 x001 接通，松开sb2 x001断开。

移位指令练习题

移位指令练习题移位指令是计算机中常用的指令之一，用于对二进制数进行左移或右移操作。

在本篇文章中，我们将介绍一些移位指令的基本概念，并提供一些移位指令的练习题，帮助读者深入理解和掌握移位指令的使用。

一、移位指令概述移位指令是计算机中的一种基本指令，常用于对数据的位进行移动操作。

一般而言，移位操作可分为逻辑移位和算术移位两种形式。

逻辑移位是通过将数据位向左或向右移动指定的位数，然后用0填充空出的位数。

逻辑移位有两种模式：逻辑左移和逻辑右移。

算术移位与逻辑移位类似，不同之处在于算术移位是在移位过程中保留原有数据的最高有效位（符号位）。

算术左移将数据位向左移动指定的位数，并用0填充空出的位数；算术右移将数据位向右移动指定的位数，并用原有数据的最高有效位（符号位）填充空出的位数。

二、1. 逻辑左移练习假设有一个8位的二进制数01011010，对其进行逻辑左移3位后的结果是多少？解析：逻辑左移将数据位向左移动指定的位数，并用0填充空出的位数。

对于本题，我们将二进制数01011010逻辑左移3位，即为01010000。

2. 逻辑右移练习假设有一个12位的二进制数110011001100，对其进行逻辑右移4位后的结果是多少？解析：逻辑右移将数据位向右移动指定的位数，并用0填充空出的位数。

对于本题，我们将二进制数110011001100逻辑右移4位，即为000011001100。

3. 算术左移练习假设有一个16位的二进制数0011001100110011，对其进行算术左移5位后的结果是多少？解析：算术左移将数据位向左移动指定的位数，并用0填充空出的位数。

对于本题，我们将二进制数0011001100110011算术左移5位，即为0110011001100000。

4. 算术右移练习假设有一个10位的二进制数1010101010，对其进行算术右移2位后的结果是多少？解析：算术右移将数据位向右移动指定的位数，并用原有数据的最高有效位（符号位）填充空出的位数。

PLC中移位及移位寄存器指令应用

摘要:PLC 作为新一代工业控制装置，广泛应用于各种逻辑控制、顺序控制等工业现场，其丰富的指令系统使得其在各种控制系统中大显身手，本文以彩灯控制系统为例，介绍移位及移位寄存器指令应用，并通过对比不同的控制效果，总结三者的用法及区别。

关键词:逻辑移位指令循环移位指令移位寄存器指令彩灯控制系统可编程序控制器（PLC ）是以自动控制技术、微计算机技术和通信技术为基础发展起来的新一代工业控制装置[1]。

PLC 广泛应用于逻辑控制、顺序控制等方面。

PLC 具有丰富的指令系统，包括基本指令、功能指令和高级指令等。

本文以彩灯控制系统为例，介绍逻辑移位、循环移位及移位寄存器指令的应用。

1逻辑移位指令应用逻辑移位指令包括左移和右移2种，移位数据类型包括字节、字和双字3种，本文以字节逻辑左移指令（SLB）为例介绍其应用。

SLB 的梯形图和语句表如图1所示，其功能是当EN 有效时，把从IN 端输入的数据左移N 位后，结果输出到OUT 存储单元中。

移出位自动补0，最后一个移出位保存在SM1.1中，当存储单元中的结果为0时SM1.0为1。

应用SLB 指令设计的彩灯控制系统梯形图如图2所示。

SHL_B IN EN NOUTENO 网络1网络2I0.0PSM0.51MOV_BINENOUT ENO QB0QB0OUT ENO IN EN NSHL_BQB01P SLB OUT，N图1逻辑左移指令图2彩灯控制系统梯形图(逻辑左移指令)程序分析：开关闭合后首先将数据1传送至QB0，此时点亮第一组彩灯，然后每隔1s 轮流点亮下一组彩灯，当第八组彩灯点亮后，彩灯系统停止工作。

由此可见，对于SLB 指令其最高位溢出、最低位补0，因此最多移位次数为8，且不能循环工作。

2循环移位指令应用循环移位指令也包括左移和右移2种，移位数据类型包括字节、字和双字3种，本文以字节循环左移指令（RLB）为例介绍其应用。

RLB 指令的梯形图和语句表如图3所示，其功能是当EN 有效时，把从IN 端输入的字节数据循环左移N 位后，结果输出到OUT 存储单元中。

循环移位指令

四、带进位循a 环左移指令RCL
指令格式
操作数
内容与取值
D.
循环左移数据存储字元件地址。
循环移动位数，16位循环移位指令(n<16) 32位循环
n
移位指令(n<32)。
指令解读
解读：当驱动条件成立时，D中的数据连带进位标志位M8022—起向左移动n个二进制位，移出D 的高位数据连带标志位M8022的数据循环进入D的低位，最后移出D的二进制位值移入进位标志位 M8022。
2. 当终址D使用组合位元件时位元件的组数在 16位指令ROR时为K4;在32位指令DROR时为K8,否则指令不能执行。
编程示例
有A, B, C三个灯，（代表“欢迎您”三个字），控制要求是A, B, C各轮流亮1秒钟，然后一起亮1秒钟，如此反复循环。
设计思路
您迎欢您迎
Y17 Y16
指令解读
应用注意
1. 连续执行型每个扫描周期都要执行一次，因此，最好使用脉冲执行型指令RCLP。
2. 当终址D使用组合位元件时位元件的组数在 16位指令RCL时为K4;在32位指令DRCL时为K8,否则指令不能执行。
小结
1. 掌握ROR、ROL、RCR、RCL指令的应用; 2. 能熟练应用功能指令编制程序。
指令解读
解读：当驱动条件成立时，D中的数据连带进位标志位M8022—起向右移动n个二进制位，移出D 的低位数据连带标志位 M8022 的数据循环进入 D 的高位，最后移出D的二进制位值移入进位标志位 M8022。
指令解读
A移动方向
1 1 1 1 0 0 0 0 1 1 0 0 0 101
M8022

汇编语言-移位指令

汇编语⾔-移位指令基本概念移位操作指令：移位操作指令是⼀组经常使⽤的指令，属于汇编语⾔逻辑指令中的⼀部分，它包括移位指令（含算术移位指令、逻辑移位指令），循环移位指令（含带进位的循环移位指令），双精度移位指令三⼤类。

其功能为将⽬的操作数的所有位按操作符规定的⽅式移动1位或按寄存器CL规定的次数（0~255）移动，结果送⼊⽬的地址。

⽬的操作数是8位（或16位）的寄存器数据或存储器数据。

基本格式格式为:xxx oper1,CL/1移位次数只能是1或者存放在CL⾥⾯。

移位指令⼀、算术移位指令1、算术左移指令SAL功能：左移⼀次，最低位补0，最⾼位送⼊CF标志位，如图：意义：左移n次，等于x2的n次幂。

所以可⽤于有符号操作数做x2的n次幂运算。

2、算术右移指令SAR功能：右移⼀次，最⾼位保持不变，最低位送⼊CF标志位，如图：意义：右移n次，等于/2的n次幂。

所以可⽤于有符号操作数做/2的n次幂运算。

⼆、逻辑移位指令1、逻辑左移指令SHL功能：同SAL,如图：意义：同SAL2、逻辑右移指令SHR功能：右移⼀次，最⾼位补0.区别！最低位送⼊CF标志位。

如图：意义：⽤于实现⽆符号数/2的n次幂操作。

三、循环移位指令1、循环左移指令ROL功能：左移⼀次，左移前的最⾼位送⼊最低位以及CF.如图：2、循环右移指令ROR功能：右移⼀次，右移前的最低位送⼊最⾼位以及CF.如图：3、带进位的循环左移指令RCL功能：左移⼀次，左移前的最⾼位送⼊CF，CF的内容送⼊最低位.如图：4、带进位的循环右移指令RCR功能：右移⼀次，右移前的最低位送⼊CF，CF的内容送⼊最⾼位.如图：四、双精度移位指令1、双精度左移指令SHLD2、双精度右移指令SHRD。

移位指令总结 -回复

移位指令总结-回复什么是移位指令？移位指令是计算机指令的一类，用于将二进制数据在内存或寄存器中按指定的位数进行移动。

这些指令常用于逻辑运算或数据处理中，可以实现数据对齐、位操作、数据压缩等功能。

为什么需要移位指令？在计算机中，所有的数据以二进制的形式存储和处理。

移位指令是对二进制数据进行操作的重要手段。

通过移位指令，可以方便地实现对数据的类型转换、位运算等操作。

在实际应用中，移位指令被广泛应用于密码学、数据压缩、图像处理等领域。

移位指令的分类及应用移位指令可分为左移和右移两种类型。

左移是指在二进制数的右侧填充指定位数的0，右移是指将二进制数的位按指定位数进行右移，溢出的位丢弃或保留。

这两种移位方式都有各自的应用场景。

左移应用场景：1. 数据压缩：通过将数据左移，可以去掉末尾多余的0，从而实现数据的压缩。

这种方式常用于无损数据压缩算法中。

2. 位操作：左移可以实现对数据的乘2操作。

在计算机中，乘法的效率往往较低，而通过左移操作可以极大地提高计算速度。

3. 数据对齐：在某些需要对齐操作的场景中，可以使用左移将数据进行对齐，提高数据处理的效率。

右移应用场景：1. 数据解压缩：对于使用左移进行数据压缩的情况，可以通过右移将数据恢复为原始数据。

2. 位操作：右移可以实现对数据的除2操作。

与左移一样，通过右移操作能够大大提高计算速度。

3. 数据处理：在某些需要将数据拆分为多个部分进行处理的场景中，可以使用右移将数据拆分为不同的部分，进行分别处理。

移位指令的具体操作移位指令的具体操作取决于计算机的指令集架构和操作系统的实现方式。

在x86架构的计算机中，移位指令被称为"SHL"(Shift Left)和"SHR"(Shift Right)。

例如，在汇编语言中，可以通过以下指令实现左移和右移操作：SHL destination, count ;将目标操作数向左移动count个位SHR destination, count ;将目标操作数向右移动count个位在高级编程语言中，也通常提供了移位操作符，例如C语言中的"<<"和">>"：int a = 8;int b = a << 2; b = 32，将a左移2位int c = a >> 1; c = 4，将a右移1位通过移位指令，我们可以方便地进行数据操作和处理，提高程序运行的效率和性能。

移位指令的用法

移位指令的用法
1. 嘿，你知道移位指令能像变魔术一样神奇吗？比如说，我们可以把一个数字向左移位，就像给数字坐了一次“快速电梯”，瞬间让它的值增大好多倍呢！移位指令在加密算法里可是大显身手哦。

2. 哇塞，移位指令还能这样用啊！就好像我们在数字的世界里玩拼图游戏，通过移位来巧妙地组合和变换。

比如在图像压缩中，移位指令就能帮忙减少数据量，这多厉害呀！
3. 你有没有想过移位指令就像一个神奇的魔法棒呀！举个例子，在通信编码中，移位指令可以改变信号的状态，就如同给信号施了一次魔法。

真是太有趣了！
4. 哎呀呀，移位指令的用法可真多！像在计算机图形处理中，移位可以让图像的色彩发生变化，这不就像给图片化了个不一样的妆嘛！
5. 嘿，移位指令真的像个小精灵一样灵活多变呢！好比在音频处理中，利用移位指令可以调整音频的频率，让声音变得不一样，多神奇！
6. 哇哦，移位指令的这个作用你可不能错过！比如说在控制电路中，移位就能控制信号的传输，就像一个精准的指挥官。

7. 你们知道移位指令还能这么玩吗？在数据排序中，它就像一个有序的组织者，通过移位让数据排好队，太有意思了吧！
8. 嘿哈，移位指令简直是个超级英雄呀！在数字信号处理中，它可以改变信号的特征，这不就像超级英雄拯救世界一样厉害嘛！
9. 移位指令的用法真的是五花八门呀！就像我们生活中的各种工具，在不同的领域都能发挥大作用。

所以呀，可得好好掌握移位指令，让它为我们创造更多的神奇效果！
我的观点结论：移位指令有着极为丰富和多样的用法，在各种领域都能展现出其独特的魅力和强大的功能，我们应该深入了解和掌握它。

逻辑运算和移位指令

……
；否则(正数)不转移
MINUS: … …
……
8
2.移位指令
(1)非循环移位指令
算术左移指令 SAL(Shift Arithmetic Left)
算术右移指令 SAR(Shift Arithmetic Right) 逻辑左移指令 SHL(Shift Left)
逻辑右移指令 SHR(Shift Right) 这4条指令的格式相同,以SAL为例：
12
(2)循环移位指令
不含进位位的循环左移指令 ROL 不含进位位的循环右移指令 ROR 含进位位的循环左移指令 RCL 含进位位的循环右移指令 RCR
➢格式同非循环移位指令。 ➢移位位数放在CL寄存器中，如果只移1位, 也可以直接写在指令中。 ➢循环移位指令只影响标志位CF和OF。
13
这4条指令的功能如下图示：
MOV CL,4 SHR AL,CL ；AL中的内容右移4位 ➢影响C,P,S,Z,O标志。 ➢结果未溢出时：左移1位≡操作数*2 右移1位≡操作数/2
11
例：把AL中的数x乘10 因为10=8+2=23+21，所以可用移位实现乘10 操作。程序如下：
SAL AL,1 ; 2x MOV AH,AL SAL AL,1 ; 4x SAL AL,1 ; 8x ADD AL,AH ; 8x+2x = 10x
……
; if not matall ‘1’
3
(2) 逻辑”或” OR
对两个操作数进行按位逻辑”或”操作。格式：OR dest, src 用途：对操作数的某几位置1；对两操作数
进行组合。
例1：把AL中的非压缩BCD码变成相应十进制数的ASCII码。 OR AL, 30H
