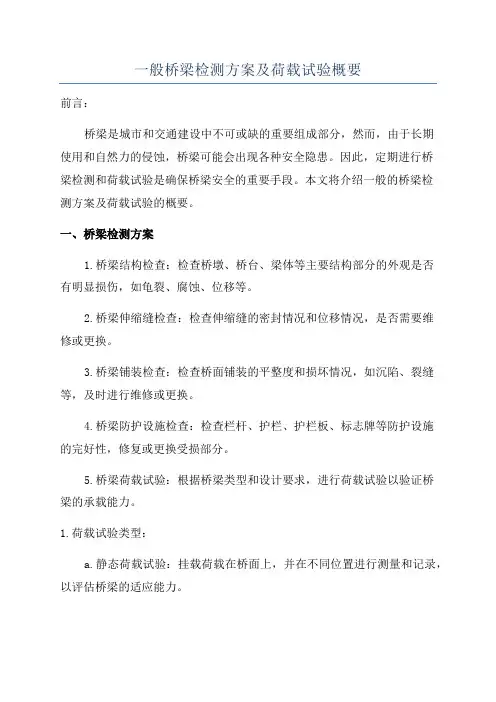

一般桥梁检测方案及荷载试验概要前言：桥梁是城市和交通建设中不可或缺的重要组成部分，然而，由于长期使用和自然力的侵蚀，桥梁可能会出现各种安全隐患。
因此，定期进行桥梁检测和荷载试验是确保桥梁安全的重要手段。
本文将介绍一般的桥梁检测方案及荷载试验的概要。
一、桥梁检测方案1.桥梁结构检查：检查桥墩、桥台、梁体等主要结构部分的外观是否有明显损伤，如龟裂、腐蚀、位移等。
2.桥梁伸缩缝检查：检查伸缩缝的密封情况和位移情况，是否需要维修或更换。
3.桥梁铺装检查：检查桥面铺装的平整度和损坏情况，如沉陷、裂缝等，及时进行维修或更换。
4.桥梁防护设施检查：检查栏杆、护栏、护栏板、标志牌等防护设施的完好性，修复或更换受损部分。
5.桥梁荷载试验：根据桥梁类型和设计要求，进行荷载试验以验证桥梁的承载能力。
1.荷载试验类型：a.静态荷载试验：挂载荷载在桥面上，并在不同位置进行测量和记录，以评估桥梁的适应能力。
b.动态荷载试验：运用专用试验车辆在桥面上行驶，并测量桥梁振动响应，评估其动力特性和疲劳性能。
2.荷载试验步骤：a.测量桥梁的起始状态：如桥梁尺寸、挠度等，以作为试验前后的对比依据。
b.挂载试验荷载：按照设计要求，在桥面上挂载试验荷载，并确保其均匀分布。
c.试验过程测量：在试验过程中，对桥梁的振动、应变、变形等进行实时测量和记录。
d.卸载试验荷载：试验结束后，卸载试验荷载，并再次进行测量以对试验前后进行对比。
e.数据分析和评估：对试验数据进行分析，并评估桥梁的荷载承载能力和安全性。
3.荷载试验设备：a.桥梁载荷测试仪器：用于测量和记录桥梁在荷载作用下的应变、挠度、位移等数据。
b.动力车辆：用于模拟实际车辆荷载，并产生桥梁的动力响应。
c.其他测量设备：如磨损仪器、位移传感器等，用于检测和记录桥梁各个部位的损伤和变形情况。
结论：桥梁检测和荷载试验是确保桥梁安全和可靠性的重要手段。
通过定期检测和荷载试验，可以及时发现和修复桥梁的安全隐患，提高桥梁的使用寿命和承载能力，并确保交通运输的顺畅和安全。
《桥梁工程试验》指导书
桥梁工程试验指导书姓名：班级§1 回弹仪检测水泥混凝土强度试验方法一、目的与适用范围1、本方法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，温度应不低于10℃。
2、回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。
二、仪具与材料本方法需用下列仪具和材料：混凝土回弹仪；酚酞酒精溶液，浓度为1%。
三、方法与步骤测区和测点布置(1)对混凝土构造物，测区应避开位于混凝土内保护层附近设置的钢筋，测区宜在试样的两相对表面上有两个基本对称的测试面，如不能满足这一要求时，一个测区允许有一个侧面。
(2)测区表面应清洁、干燥、平整，不应有接缝、饰面层、粉刷层、浮浆、油垢等以及蜂窝、麻面，必要时可用砂轮清除表面的杂物和不平整处，磨光的表面不应有残留粉尘或碎屑。
(3)一个测区的面积宜不少于200mm×200mm，每一测区宜测定16个测点，相邻两测点的间距宜不小于3cm 。
测点距路面边缘或接缝的距离应不小于5cm 。
(4)对龄期超过3个月的硬化混凝土，应测定混凝土表层的碳化深度进行回弹值修正（略）。
四、计算1、将一个测区的16个测点的回弹值，去掉3个较大值及3个较小值，将其余10个回弹值按式(10.1.5—1)计算测区平均回弹值：10_∑=Ni Ns (10.1.4—1)式中：_Ns ——测区平均回弹值，准确至0.1； Ni ——第i 个测点的回弹值。
2、 当回弹仪非水平方向测试混凝土浇筑侧面时，应根据回弹仪轴线与水平方向的角度将测得的数据按公式(10.1.5—2)进行修正，计算非水平方向测定的修正回弹值。
当测定水泥混凝土面为向下垂直方向时，测试角度为一90°，回弹修正值△N 如表10.1.5所示。
--+=Ns N ⊿N (10.1.4—2)式中：-N ——经非水平测定修正的测区平均回弹值； -Ns ——回弹仪实测的测区平均回弹值；⊿N ——非水平测量的回弹值修正值，由表10.1. 5或内插法求得，准确至0.1；非水平测量的修正回弹值 表10.1. 53、混凝土强度推算(1)、当需要将回弹值换算为混凝土强度时，宜采用下列方法：①有试验条件时，宜通过试验建立实际的测强曲线，但测强曲线仅适用于材料质量、成型、养护和龄期等条件基本相同的混凝土。
一般桥梁检测方案及荷载试验

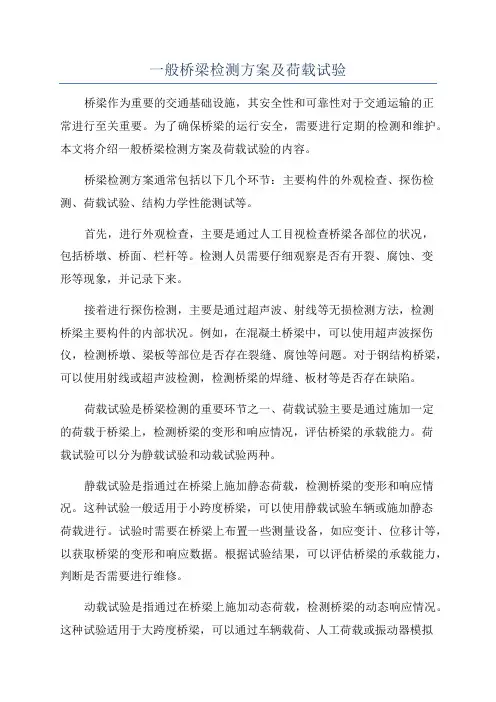

一般桥梁检测方案及荷载试验桥梁作为重要的交通基础设施，其安全性和可靠性对于交通运输的正常进行至关重要。
为了确保桥梁的运行安全，需要进行定期的检测和维护。
本文将介绍一般桥梁检测方案及荷载试验的内容。
桥梁检测方案通常包括以下几个环节：主要构件的外观检查、探伤检测、荷载试验、结构力学性能测试等。
首先，进行外观检查，主要是通过人工目视检查桥梁各部位的状况，包括桥墩、桥面、栏杆等。
检测人员需要仔细观察是否有开裂、腐蚀、变形等现象，并记录下来。
接着进行探伤检测，主要是通过超声波、射线等无损检测方法，检测桥梁主要构件的内部状况。
例如，在混凝土桥梁中，可以使用超声波探伤仪，检测桥墩、梁板等部位是否存在裂缝、腐蚀等问题。
对于钢结构桥梁，可以使用射线或超声波检测，检测桥梁的焊缝、板材等是否存在缺陷。
荷载试验是桥梁检测的重要环节之一、荷载试验主要是通过施加一定的荷载于桥梁上，检测桥梁的变形和响应情况，评估桥梁的承载能力。
荷载试验可以分为静载试验和动载试验两种。
静载试验是指通过在桥梁上施加静态荷载，检测桥梁的变形和响应情况。
这种试验一般适用于小跨度桥梁，可以使用静载试验车辆或施加静态荷载进行。
试验时需要在桥梁上布置一些测量设备，如应变计、位移计等，以获取桥梁的变形和响应数据。
根据试验结果，可以评估桥梁的承载能力，判断是否需要进行维修。
动载试验是指通过在桥梁上施加动态荷载，检测桥梁的动态响应情况。
这种试验适用于大跨度桥梁，可以通过车辆载荷、人工荷载或振动器模拟交通荷载进行。
试验时同样需要布置测量设备，以获取桥梁的振动响应数据。
通过分析这些数据，可以评估桥梁的动态承载能力，为桥梁的设计和维修提供参考依据。
最后，进行结构力学性能测试。
这一环节主要是根据桥梁的不同结构类型，采用不同的试验方法对桥梁进行力学性能测试。
例如，对于悬索桥，可以采用静力学试验或模型试验等方法进行。
总体而言，桥梁检测方案及荷载试验是确保桥梁运行安全的重要手段。
桥梁载荷试验加载方案设计

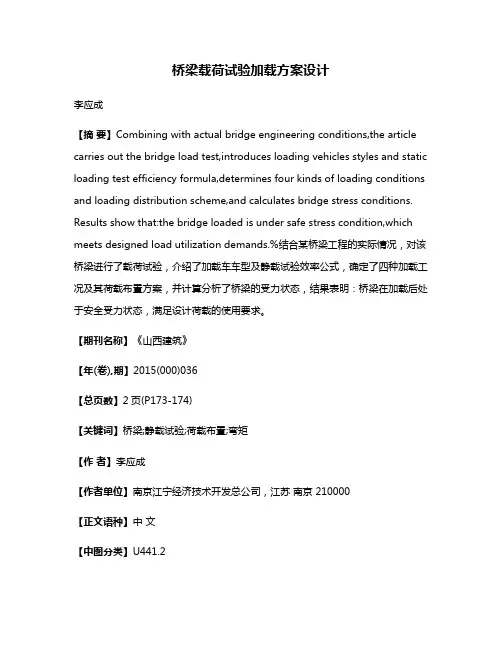

桥梁载荷试验加载方案设计李应成【摘要】Combining with actual bridge engineering conditions,the article carries out the bridge load test,introduces loading vehicles styles and static loading test efficiency formula,determines four kinds of loading conditions and loading distribution scheme,and calculates bridge stress conditions. Results show that:the bridge loaded is under safe stress condition,which meets designed load utilization demands.%结合某桥梁工程的实际情况，对该桥梁进行了载荷试验，介绍了加载车车型及静载试验效率公式，确定了四种加载工况及其荷载布置方案，并计算分析了桥梁的受力状态，结果表明：桥梁在加载后处于安全受力状态，满足设计荷载的使用要求。
【期刊名称】《山西建筑》【年(卷),期】2015(000)036【总页数】2页(P173-174)【关键词】桥梁;静载试验;荷载布置;弯矩【作者】李应成【作者单位】南京江宁经济技术开发总公司，江苏南京 210000【正文语种】中文【中图分类】U441.2赵村公路桥位于溧阳市后六乡三联赵村，跨越芜太运河，主跨采用56 m下承式钢管混凝土系杆拱桥，两边各设两孔跨径20 m的预应力空心板梁。
桥梁全长143.76 m，两侧接线长388.5 m。
工程范围起点桩号为K1+767.74，终点桩号为K2+300，新桥中心桩号为K2+000。
在路堤近桥台处设置人行踏步。
【专业知识】桥梁工程知识：桥梁荷载试验加载方案和测点布置
【专业知识】桥梁工程知识：桥梁荷载试验加载方案和测点布置【学员问题】桥梁荷载试验加载方案和测点布置？【解答】一、加载方案的实施（一）试验荷载工况的确定1.简支梁桥（跨中最大正弯矩工况、支点最大剪力和L/4桥墩最大竖向反力工况）2.连续梁桥（主跨中最大正弯矩、主跨支点负弯矩、主跨支点最大剪力工况、主跨桥墩最大竖向反力和边跨最大正弯矩工况）3.悬臂梁桥（T型刚构桥）支点（或墩顶）最大负弯矩工况、锚固孔跨中最大正弯矩工况、支点（或墩顶）最大剪力工况、挂孔跨中最大正弯矩工况）4.无铰拱桥（跨中最大正弯矩工况、拱脚最大负弯矩工况、拱脚最大推力工况、正负挠度绝对值之和最大工况）（二）试验荷载等级的确定1.控制荷载的确定（汽车和人群标准设计荷载、挂车和复带车标准设计荷载、需通行的特殊重型车辆）以上几种进行截面内力计算比较选出最不利的荷载作为控制荷载。
2.静载试验效率系数（一般取0.8-1.05）3.动载试验效率（三）静载加载分级与控制1.分级控制的原则（一般分3~5级加载）2.车辆荷载加载分级的方法（先轻后重、逐渐增加车辆数、加载车位于内力影响线不同部位）3.加卸载的时间选择：为了减少温度变化对试验造成的影响，加载时间以22点至晨6点。
（四）加载设备的选择（可行驶的车辆和重物加载）（五）加载重物的称量二、测点布置1.主要测点的布设1）简支梁桥（跨中挠度、支点沉降、跨中截面应变）2）连续梁桥（主跨挠度、支点沉降、跨中和支点截面应变）3）悬臂梁桥（T型刚构桥）悬臂端部挠度、支点沉降、支点截面应变支点4）无铰拱桥（跨中及L/4处挠度、拱顶和L/4处截面应变）2.其它测点的布设以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
桥梁荷载试验实施方案
桥梁荷载试验实施方案一、试验目的1.评估桥梁结构的承载能力和安全性，验证设计的合理性。
2.确定桥梁结构的应力和变形分布，并与数值计算结果比较。
3.验证桥梁结构在实际使用条件下的工作性能。
二、试验方法1.试验采用静载试验方法，分为静态试验和动态试验。
2.静态试验：将试验车辆逐轴驶过桥梁，记录不同位置的荷载和变形数据。
3.动态试验：采用动载荷车辆进行试验，记录不同速度下的荷载和振动数据。
三、试验参数设计1.车辆参数：考虑不同类型的车辆，包括货车、客车等，根据实际交通流量确定车辆轴重、轴距和速度等参数。
2.试验位置：选择于交通繁忙的桥梁试验，涵盖桥梁不同跨径、不同荷载条件以及存在潜在问题的部位。
3.测点设置：在桥梁主梁、支座等关键位置设置应力、位移和振动传感器，以记录试验数据。
四、试验装置1.试验车辆：根据设计荷载情况选择合适类型的试验车辆，保证试验过程中的稳定性和可控性。
2.计量与测控系统：安装荷载传感器、位移传感器、振动传感器等，实时记录桥梁结构在试验过程中的荷载和变形数据。
五、试验步骤1.试验前准备：检查和准备试验车辆、仪器设备以及试验人员等。
2.现场布置：根据试验参数设计，在桥梁上设置试验测点，并安装相关试验装置。
3.荷载试验：按设计的试验方案和参数，逐轴进行静态试验，记录不同位置的荷载和变形数据；随后进行动态试验，记录不同速度下的荷载和振动数据。
4.数据处理与分析：对试验数据进行统计分析和结果处理，获得桥梁结构的应力和变形分布，与数值计算结果进行比较。
5.结果评价与报告编写：根据试验结果，评估桥梁结构的承载能力和安全性，并撰写试验报告，提出相关建议和措施。
六、安全措施1.试验过程中，严格按照操作规程和安全操作要求执行，确保试验人员的人身安全。
2.试验前对仪器设备和试验车辆进行安全检查，确保设备和车辆的正常运行。
3.根据试验荷载和试验车辆的特点，合理安排试验过程，确保试验过程中的稳定性和可控性。
桥梁荷载试验
桥梁荷载试验1检测目的及方法1.1 检测目的各桥梁检查及荷载试验的主要目的如下：(1)通过桥梁检查，找出结构维修加固后是否仍存在缺陷、损伤及病害，从结构受力和使用性能的角度分析这些病害产生的原因，掌握结构的实际工作状况,评定桥梁技术状况等级。
（2)通过静载试验，测试结构主要受力构件在静荷载作用下的受力性能，掌握桥梁结构的实际工作状况,判断结构受力是否正常及是否满足设计要求。
(3)通过动载试验,测试结构在动力荷载作用下的响应，掌握桥梁结构的主要动力性能和动力特性，从整体上了解结构的工作状态。
(4）通过以上工作,掌握桥梁的整体工作状态,对桥梁结构在运营过程中的安全性做出综合评价，并对存在隐患的部位进行分析，提出桥梁结构处理的初步意见。
同时也为桥梁后续的养护、维修提供指导,保证桥梁结构的长期安全运营。
1．2 桥梁检测的基本思路和方法桥梁检测的基本思路为:对全桥进行详细检查→对桥梁原有病害部位进行重点复查，判断病害的发展情况,并在此基础上检查结构有无出现新的病害→桥梁无损检测→计算分析→桥梁荷载试验→综合评估。
具体工作流程图如２－3－１所示。
图2-３-1 工作流程图1．3设备选型及准备对荷载试验设备进行状态确认,保证设备工作正常,满足测试要求,准备应变计粘结剂、标签等耗材。
2 桥梁结构检算及承载能力荷载试验2．1 桥梁结构检算桥梁结构检算的目的是对桥梁结构当前状态的形成过程与内力状态进行计算和反演分析，查明桥梁结构的薄弱环节和不利影响因素，提出相应的处治措施与对策，确保桥梁结构的安全运营。
根据《公路桥梁承载能力检测评定规程》(JTG/Ｔ J ２1－２0１1),对混凝土桥承载能力极限状态的计算评定应根据桥梁检测结果，采用引入检算系数、截面折减系数的方法进行修正计算。
配筋混凝土桥梁结构承载能力极限状态，采用式（4．1.1)进行计算评定：0d c dc s ds 2e (,,,,)(1)S R f a a Z γζζξ≤-（４.１．1)式中:0γ——结构的重要性系数；Ｓ——荷载效应函数；()•R——抗力相应函数；f——材料强度设计值；da——构件钢筋几何参数值;dsZ——承载能力检算系数;2ξ——承载能力恶化系数；eξ——配筋混凝土结构的截面折减系数;cξ——钢筋截面的折减系数。
桥梁荷载试验方案
桥梁荷载试验方案一、试验方案的制定1.确定试验目的：主要是验证桥梁结构的承载能力、应力分布情况和变形情况，为设计提供依据。
2.确定试验内容：包括静力试验、动力试验和疲劳试验等，根据桥梁的类型和功能进行选择。
3.选择试验方法：包括物理模拟试验、数字仿真试验和现场试验等，根据桥梁的尺度、形式和所需数据的准确性进行选择。
4.确定试验组织与配套：包括试验机构、试验人员和试验设备等，保证试验的顺利进行。
二、静力试验方案静力试验主要是通过施加不同部位和大小的荷载，试验分析桥梁结构的承载能力。
具体步骤如下：1.确定试验荷载：根据设计荷载和系数，确定试验时施加的静载荷的大小和位置。
2.制定试验方案：确定试验时的测试点和测试方法，包括悬臂梁法、点载法和均布载荷法等。
3.进行试验：根据试验方案，按照荷载的大小和位置逐步施加，观测每个测试点的变形情况和应力分布。
4.记录数据：根据试验现场的情况，记录每个测试点的荷载、变形和应力等数据，确保数据的准确性。
5.分析结果：根据试验数据，进行数据处理和分析，得出桥梁结构的荷载、变形和应力等参数，并与设计数据进行比较，验证桥梁的设计和施工的合理性。
三、动力试验方案动力试验主要是利用荷载作用下桥梁结构的振动特性，验证其结构的稳定性和自振频率等。
具体步骤如下：1.确定试验方式：根据桥梁的类型和特点，选择适合的动力试验方法，包括振动台试验、自行车试验和风洞试验等。
2.选择试验参数：根据桥梁的尺度和设计要求，确定试验时的荷载、激振频率和振幅等参数。
3.进行试验：根据试验方案，按照确定的荷载和振动参数进行试验，观测和记录桥梁结构的振动响应。
4.记录数据：根据试验现场的情况，记录振动参数和结构响应的数据，包括位移、加速度和频率等。
5.分析结果：根据试验数据，进行数据处理和分析，得出桥梁结构的振动特性和稳定性等参数，并与设计数据进行比较，验证桥梁的设计和施工的合理性。
四、疲劳试验方案疲劳试验主要是模拟桥梁在长时间运行中，受到交通荷载的重复作用，验证桥梁结构的耐久性和疲劳寿命。
桥梁结构荷载试验
桥梁结构荷载试验桥梁结构荷载试验是对桥梁的承载能力和安全性能进行评估的重要手段之一、通过对桥梁进行不同类型荷载的施加，可以模拟实际使用情况下的力学行为和响应，对桥梁结构的设计和施工提供科学依据。
下面将详细介绍桥梁结构荷载试验的内容和步骤。
一、荷载试验的目的：1.评估桥梁结构的承载能力和安全性能；2.验证桥梁设计和施工的可靠性和合理性；3.提供桥梁结构的实际受力和变形信息。
二、荷载试验的类型：1.静载试验：施加静力荷载，直接测量桥梁结构的应力、应变、挠度等参数，评估结构的变形和破坏特性。
2.动载试验：施加动力荷载，观测桥梁的振动响应，分析结构的固有频率、模态形态等信息。
三、荷载试验的步骤：1.准备工作：确定试验桥梁的类型、形式、规模和试验荷载，制定试验计划。
2.安装测点：在桥梁结构上布置压力传感器、应变计、位移计等测点，用于记录和监测试验过程中的受力和变形情况。
3.施加荷载：根据试验计划，选择适当的荷载方式，施加在桥梁上，如车辆、锚固装置等。
4.数据采集：使用数据采集系统实时记录和存储试验过程中的测量数据。
5.观测记录：观察试验过程中的变形和破坏情况，并记录下来。
6.分析评估：根据试验数据和观测记录，对桥梁结构的承载能力和安全性进行评估分析。
7.结果验证：将试验结果与设计要求和规范标准进行验证，判断桥梁结构是否满足要求。
8.报告总结：根据试验结果和分析，编制试验报告，总结试验过程和结论，提出对桥梁结构的改进建议。
四、荷载试验的注意事项：1.试验过程中要保证试验桥梁的稳定性和安全性，避免试验荷载造成过大的变形和破坏。
2.正确选择试验荷载的类型和大小，保证试验结果的可靠性和准确性。
3.严格按照试验计划和步骤进行试验，确保试验的规范性和可重复性。
4.在试验中及时记录和保存试验数据和观测记录，确保数据的完整性和可靠性。
5.结果分析和评估应基于科学的理论和方法，确保评估的准确性和客观性。
6.报告总结应清晰、准确地表达试验过程和结果，提出合理的改进建议。
桥梁荷载试验方案
桥梁荷载试验方案一、项目背景桥梁荷载试验，顾名思义，就是对桥梁在荷载作用下的性能进行测试。
这次试验的桥梁是一座新建的大跨度悬索桥，地处山区，跨越了一条深不见底的峡谷。
桥梁全长3.2公里，主桥跨度达到了560米，是国内同类桥梁中的佼佼者。
二、试验目的1.验证桥梁设计是否符合规范要求。
2.检查桥梁结构在荷载作用下的安全性、稳定性、耐久性。
3.为桥梁的运营、维护、保养提供科学依据。
三、试验内容1.静载试验：通过在桥梁上布置荷载，观察桥梁的变形、应力等参数，评估桥梁的承载能力。
2.动载试验：通过模拟车辆行驶、风载等动态荷载，测试桥梁的振动特性、疲劳寿命等。
3.极限荷载试验：在保证安全的前提下，对桥梁施加超过设计荷载的极限荷载，检验桥梁的极限承载能力。
四、试验步骤1.准备阶段：收集桥梁设计资料，编制试验方案，搭建试验平台，调试仪器设备。
2.静载试验：按照试验方案，分批次施加荷载，记录桥梁的变形、应力等参数。
3.动载试验：利用激振器模拟动态荷载，测试桥梁的振动特性。
4.极限荷载试验：在安全的前提下，逐渐加大荷载，观察桥梁的极限承载能力。
5.数据分析：对试验数据进行分析，评估桥梁的性能。
6.编制试验报告：整理试验数据，编写试验报告。
五、试验保障1.人员保障：成立试验团队，明确分工，确保试验顺利进行。
2.设备保障：选用高性能的试验设备，确保试验数据的准确性。
3.安全保障：制定严格的试验安全措施，确保试验过程中的人员安全。
4.资金保障：保证试验所需资金充足，确保试验顺利进行。
六、试验成果1.桥梁设计验证：通过试验，验证桥梁设计是否符合规范要求。
2.桥梁性能评估：评估桥梁在荷载作用下的安全性、稳定性、耐久性。
3.桥梁运营维护：为桥梁的运营、维护、保养提供科学依据。
4.技术积累：通过试验，积累桥梁荷载试验经验，为今后的工程提供借鉴。
现在，这个方案已经在我脑海中构思完毕。
我将投入到紧张的实施阶段。
我相信，通过这次试验，我们能为我国桥梁事业的发展贡献一份力量。
道路与桥梁工程试验检测技术第二篇第3章桥梁荷载试验精选全文
9
3.3静载试验仪器设备 常用的仪器有百分表、千分表、位移计、应变仪、应变计（应变片）、精密 水准仪、经纬仪、倾角仪、刻度放大镜等。 3.3.1机械式位移计 机械式位移计包括百分表、千分表及张线式位移计和挠度计等，其构造和工 作原理基本相同，主要区别在于精度和量程不同。 （1）百分表的基本构造 图2.3.1是百分表的构造图。千分表和百分表相似，只不过增加了一对放大 齿轮。 （2）使用方法 使用时，百分表装在表座上（目前大都采用磁性表座），表架安装在临时专 门搭设的支架上，支架应具有一定的刚度，并与被测结构物分开。
4
③需通行的特殊重型车辆。 2）静载试验效率 静载试验效率为
式中：Ss——静载试验荷载作用下控制截面内力计算值； S——控制荷载作用下控制截面最不利内力计算值； μ——按规范采用的冲击系数，平板挂车、重型车辆，取μ=0。
ηq——该值可采用0.8~1.05。 3）动载试验效率 动载试验效率为
5
式中：Sd——动载试验荷载作用下控制截面最大计算内力值； S——标准汽车荷载作用下控制截面最大计算内力值 ηd值一般采用1。
36
2）电阻应变仪 电阻应变仪按使用内容不同，分静态应变仪、动态应变仪和静动态应变仪。 ①国产YJS—14型静态数字应变仪。YJS—14型静态数字应变仪是一种静态应 变自动测量装置，能自动平衡（或不需平衡）、自动换点、自动测量、数字 显示和自动打印，并可与计算机联机进行数据处理。主要由五个部分组成： a.转换器。 b.电阻应变仪。 c.运算器。 d.控制器。 e.输出装置。 YJS—14型数字应变测量装置的工作过程就是把应变测点组成惠斯登桥路。
桥梁载荷试验桥梁试验与检测
桥梁载荷试验桥梁试验与检测1、试述做好试验检测工作对提高桥梁工程质量的意义。
(P1~2)答：1、对于在施工中的大跨径悬索桥、斜拉桥、拱桥和连续钢构桥，为使结构达到或接近设计的几何线形和受力状态，施工各阶段需对结构的几何位置和受力状态进行监测，根据测试值对下一阶段控制变量进行预测和制定调整方案，实现对结构施工控制，而试验检测是施工控制的重要手段。
2、对于各类常规桥涵，施工前先要试验鉴定进场的原材料、成品和半成品构件是否符合国家质量标准和设计文件的要求，随其做出接收和拒绝接收决定，从桥位放样到每一工序和结构部位的完成，均需通过试验检测判定其是否符合质量标准要求，经检验符合质量标准后方可进行下一工序施工，否则，就需要采取补救措施或返工。
桥涵施工完成后需全面检测进行质量等级评定，必要时还需进行荷载试验，对结构整体受力性能是否能达到设计文件和标准规范的要求作出评价。
3、对于新型桥型、新材料、新工艺，必须通过试验检测鉴定其是否符合国家标准和设计文件要求，同时为完善设计理论和施工工艺积累实践。
4、试验检测又是评价桥涵工程质量缺陷和鉴定工程事故的手段，通过试验检测为质量缺陷或事故判定提供实测数据，以便准确确定质量缺陷和事故的性质、范围和程度，合理评价事故损失，明确事故责任，从中经验教训。
总之，桥涵试验检测是大跨径桥梁施工控制，新桥型结构性能研究，各类桥涵施工质量评定工作的重要手段。
认真做好桥涵试验检测工作，对推动我国桥梁建设水平，确保桥涵施工质量，提高建设投资效益，保障人民生命财产安全，都具有十分重要的意义。
2、地基破坏分为几个阶段，现场荷载试验需要什么设备? 如何进行现场荷载试验并根据其结果评定地基承载力?(P59答：地基在荷载作用下达到破坏状态的过程可以分为三个阶段：压密阶段（土中各点的剪应力均小于土的抗剪强度，土体处于弹性平衡状态）剪切阶段（在承压板边缘已有小范围局部土体的剪应力达到或超过土的抗剪强度，并开始向周围土体发生剪切破坏）破坏阶段（荷载超过极限荷载后，荷载板急剧下沉，土中形成连续的滑动面，土从承压板下挤出）。
桥梁荷载试验方案
桥梁荷载试验方案一、引言桥梁荷载试验是对桥梁结构的可靠性和安全性进行评估和验证的重要方法之一。
本文将详细介绍桥梁荷载试验的方案，以确保桥梁在使用过程中能够承受设计荷载并满足相关安全标准。
二、试验目的桥梁荷载试验的目的在于：1. 验证桥梁结构的设计参数的准确性和合理性；2. 测量和评估桥梁在荷载作用下的变形和应力分布情况；3. 确定桥梁在实际使用条件下的安全性和可靠性。
三、试验方案1. 试验荷载类型根据桥梁设计参数和实际使用需求，确定试验荷载的类型。
常见的试验荷载包括静荷载、动荷载以及疲劳试验荷载等。
根据桥梁类型和设计要求，选择适当的试验荷载类型。
2. 试验荷载水平试验荷载的水平是指试验时施加的荷载大小。
根据设计要求和实际情况，确定试验荷载的水平。
对于静荷载试验，可选择逐级荷载法或全程荷载法等方法。
3. 试验施加方式根据试验要求和桥梁结构特点，确定试验施加的方式。
常见的试验施加方式有振动台试验、气动球囊试验、车辆荷载试验等。
选择合适的施加方式，并确保试验过程中施加荷载的准确性和精度。
4. 试验设备和仪器选择适用的试验设备和仪器，以确保试验过程中测量数据的准确性和可靠性。
常见的试验设备包括加载系统、测力传感器、应变计等。
根据试验要求，确保试验设备和仪器的标定和校准工作完成。
5. 试验步骤制定详细的试验步骤，确保试验过程的安全性和可控性。
试验步骤应包括试验准备、试验荷载施加、试验数据采集和分析等环节。
在试验过程中，要严格按照步骤操作，记录试验数据并保留备份。
6. 试验数据处理与分析对试验过程中采集的数据进行处理和分析，包括荷载-变形曲线、荷载-应力分布等参数的计算和绘制。
借助专业软件和统计方法，对试验数据进行统计和评估，得出桥梁结构的性能参数和安全性评估结果。
7. 试验报告编写根据试验结果和分析，撰写详细的试验报告。
试验报告应包括试验目的、试验方案、试验数据和分析结果等内容。
报告应准确、清晰地描述试验过程和结果，并提出相应的结论和建议。
桥梁荷载试验检测方案(一)
桥梁荷载试验检测方案(一)桥梁荷载试验检测方案背景桥梁是人们出行的重要通道，为了确保桥梁的安全可靠运行，需要进行荷载试验检测。
荷载试验检测是通过对桥梁施加不同的负载，来评估其结构的承载能力和安全性能。
方案内容本方案将详细说明桥梁荷载试验检测的流程和步骤。
1. 确定试验目标•确定试验桥梁的类型和规模•确定试验的目的，如评估结构的静态和动态响应、验证设计参数等2. 试验前准备•准备试验设备，包括荷载传感器、应变传感器、位移传感器等•安装传感器，在试验桥梁的关键部位进行布置•检查和校准传感器，确保其准确性和稳定性3. 试验方案设计•根据试验目标和桥梁的特点，设计试验方案•确定试验负载类型，如静载、动载、疲劳试验等•确定试验荷载大小和施加位置•制定试验荷载施加的时间和持续方式4. 试验执行•根据试验方案，按照预定的时间表和计划执行试验•通过荷载施加设备对桥梁施加荷载•实时监测桥梁的响应和变化，在试验过程中记录数据5. 数据分析和评估•对试验数据进行处理和分析，获取重要的结构响应参数•进行静力和动力的计算和评估，评估桥梁的承载能力和安全性能•分析试验结果，提出改善建议和措施6. 报告撰写和汇报•撰写试验报告，包括试验目的、方案、执行过程、数据分析和评估结果等•汇报试验结果，向相关部门或客户进行分享和解读•根据需求，对试验方案和桥梁设计提出改进建议结论通过桥梁荷载试验检测，可以全面评估桥梁的承载能力和安全性能，为桥梁的设计和维护提供科学依据。
本方案通过明确的步骤和流程，提供了一种有效的桥梁荷载试验检测方法。
7. 安全考虑与风险控制•在试验过程中，要严格遵守安全操作规程，确保试验人员和周围环境的安全•对试验设备、传感器等进行定期检查和维护，确保其正常运行和准确性•在试验前要评估可能存在的风险和潜在问题，制定相应的控制措施•建立紧急救援预案，以应对可能出现的意外事件或事故8. 人员及资源安排•确定试验团队的人员组成，包括试验负责人、技术人员、数据分析人员等•分配试验任务和责任，并制定相应的时间计划和工作安排•确保试验所需的设备、材料和资源的准备和调配9. 桥梁保养与维修•根据试验结果和评估报告，制定桥梁的保养维修计划•定期检查和维护桥梁结构和设备，及时发现并修复问题•加强桥梁的监测和管理，确保其长期运行的安全性和可靠性10. 监督与监测•对试验过程进行监督和检查，确保试验的准确性和可靠性•建立桥梁长期监测网络，实时监测桥梁的状态和变化•建立档案记录，对桥梁的试验和维护进行跟踪和管理高效的桥梁荷载试验检测方案的重要性桥梁是基础设施的重要组成部分，其安全性和可靠性直接关系到人们的交通安全和经济发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【专业知识】桥梁工程知识：桥梁荷载试验加载方案和测点布置
【学员问题】桥梁荷载试验加载方案和测点布置？
【解答】一、加载方案的实施
（一）试验荷载工况的确定
1.简支梁桥（跨中最大正弯矩工况、支点最大剪力和L/4桥墩最大竖向反力工况）
2.连续梁桥（主跨中最大正弯矩、主跨支点负弯矩、主跨支点最大剪力工况、主跨桥墩最大竖向反力和边跨最大正弯矩工况）
3.悬臂梁桥（T型刚构桥）支点（或墩顶）最大负弯矩工况、锚固孔跨中最大正弯矩工况、支点（或墩顶）最大剪力工况、挂孔跨中最大正弯矩工况）
4.无铰拱桥（跨中最大正弯矩工况、拱脚最大负弯矩工况、拱脚最大推力工况、正负挠度绝对值之和最大工况）
（二）试验荷载等级的确定
1.控制荷载的确定（汽车和人群标准设计荷载、挂车和复带车标准设计荷载、需通行的特殊重型车辆）以上几种进行截面内力计算比较选出最不利的荷载作为控制荷载。
2.静载试验效率系数（一般取0.8-1.05）
3.动载试验效率
（三）静载加载分级与控制
1.分级控制的原则（一般分3~5级加载）
2.车辆荷载加载分级的方法（先轻后重、逐渐增加车辆数、加载车位于内力影响线
不同部位）
3.加卸载的时间选择：为了减少温度变化对试验造成的影响，加载时间以22点至晨6点。
（四）加载设备的选择（可行驶的车辆和重物加载）
（五）加载重物的称量
二、测点布置
1.主要测点的布设
1）简支梁桥（跨中挠度、支点沉降、跨中截面应变）
2）连续梁桥（主跨挠度、支点沉降、跨中和支点截面应变）
3）悬臂梁桥（T型刚构桥）悬臂端部挠度、支点沉降、支点截面应变支点
4）无铰拱桥（跨中及L/4处挠度、拱顶和L/4处截面应变）
2.其它测点的布设
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
