内置式永磁同步电动机转子结构的优化设计
基于ANSYS Maxwell 2D内置式“V”型永磁同步电动机的转子结构优化-陈贤阳
[ Keyword ] interior; permanent magnet synchronous motor; magnetic pole shift; rotor eccentric; ANSYS Maxwell2D; cogging torque
1 前言
世界各国节能和环保的政策要求，电动汽车的研制和推广已得到广泛的关注，而对高
为槽数，
GCD（z，2p）
为
2p
和
z
的最大公约数。
由(6) ~(8)分析可知，当永磁体对称时，n 只有取值为 Np 的倍数时，该次谐波才不为零。
[6]
故可得知磁极偏移对整数槽永磁电动机的齿槽转矩的消弱是有明显效果的 。
3 磁极偏移对齿槽转矩的影响
利用 Maxwell 有限元分析软件，分析不同的磁极偏移角度时，电机齿槽转矩的变化情
已知一款汽车用永磁同步电动机的主要参数，基于 Maxwell2D 有限元仿真，采用磁极
[5]
偏移和转子铁芯的偏心距措施，使电机的齿槽转矩得到优化 。根据优化后电机尺寸参数
试制样机，利用电机实验平台，测得样机的性能符合要求。
1.1 永磁同步电动机主要技术参数
本方案主要技术指标如表 1 所示
表 1 主要技术指标
额定电压：183V
永磁同步电机设计优化研究
永磁同步电机设计优化研究摘要：本文首先对永磁同步电机的构成及特点进行了分析，认为传统永磁同步电机设计过程中，在材料选择、热管理、磁场设计等方面存在局限性。
在此基础上，本文分析了永磁同步电机材料选择方面的优化措施，围绕永磁同步电机定子结构、转子结构方面的具体优化思路原理并结合实例展开分析，希望为相关从业人员提供一定的参考。
关键词：永磁同步电机；优化设计；定子结构；转子结构0.引言永磁同步电机是一种高效、高功率密度的电机，具有广泛的应用领域，如电动汽车、工业驱动和可再生能源等。
然而，为了实现其最佳性能和效率，对永磁同步电机的设计进行优化是非常重要的。
具体来说：其一，提高能效。
优化设计可以减少电机的功率损耗，提高能效。
通过减小电机的电阻、铁损和铜损，可以降低能耗，提高电机的效率。
其二，提高功率密度。
通过优化电机的结构和材料选择，可以提高电机的功率密度，实现更高的功率输出。
这对于一些有限空间或重量限制的应用非常重要。
其三，提高动态响应特性。
优化设计可以改善电机的动态响应特性，使其能够更快地响应负载变化。
这对于一些需要频繁启动和停止的应用来说非常重要，如电动汽车和机械驱动系统。
由此可见，围绕永磁同步电机进行优化设计存在必要性，值得重点分析。
1.永磁同步电机的构成及特点分析1.1永磁同步电机的构成永磁同步电机（PMSM，Permanent Magnet Synchronous Motor）是一种利用永磁材料作为电机励磁源的同步电机[1]。
该设备的工作原理是通过控制永磁同步电机定子绕组的电流，产生磁场与永磁体产生的磁场进行交互，便可以产生转矩，驱动电机旋转。
永磁同步电机一般由以下部分构成：其一，定子。
永磁同步电机的定子结构与普通三相异步电机相似，是由硅钢片叠压而成的，绕上三相对称的电流，产生旋转磁场。
其二，转子。
永磁同步电机的转子是由永久磁铁制造的，永久磁铁的主要材料有钕铁硼、钐钴等。
永久磁铁可以产生稳定的磁场，与定子产生的旋转磁场互动，产生动力，驱动电机转动。
内置式V型永磁同步电机齿槽转矩优化

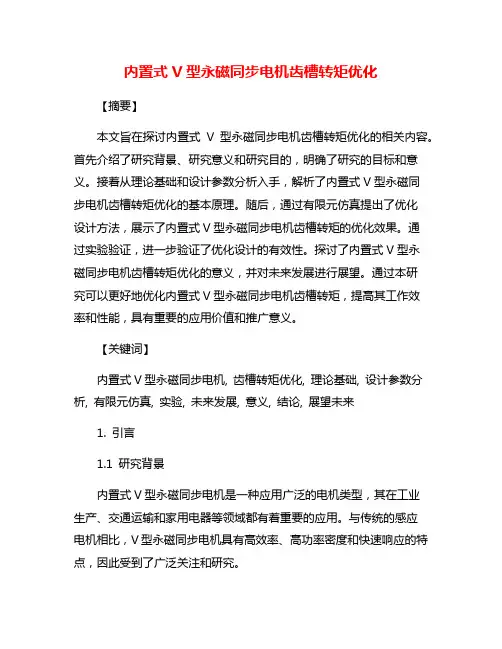

内置式V型永磁同步电机齿槽转矩优化【摘要】本文旨在探讨内置式V型永磁同步电机齿槽转矩优化的相关内容。
首先介绍了研究背景、研究意义和研究目的，明确了研究的目标和意义。
接着从理论基础和设计参数分析入手，解析了内置式V型永磁同步电机齿槽转矩优化的基本原理。
随后，通过有限元仿真提出了优化设计方法，展示了内置式V型永磁同步电机齿槽转矩的优化效果。
通过实验验证，进一步验证了优化设计的有效性。
探讨了内置式V型永磁同步电机齿槽转矩优化的意义，并对未来发展进行展望。
通过本研究可以更好地优化内置式V型永磁同步电机齿槽转矩，提高其工作效率和性能，具有重要的应用价值和推广意义。
【关键词】内置式V型永磁同步电机, 齿槽转矩优化, 理论基础, 设计参数分析, 有限元仿真, 实验, 未来发展, 意义, 结论, 展望未来1. 引言1.1 研究背景内置式V型永磁同步电机是一种应用广泛的电机类型，其在工业生产、交通运输和家用电器等领域都有着重要的应用。
与传统的感应电机相比，V型永磁同步电机具有高效率、高功率密度和快速响应的特点，因此受到了广泛关注和研究。
随着电机性能要求的不断提高，对V型永磁同步电机的齿槽设计和优化也变得越来越重要。
齿槽作为电机的关键部件之一，直接影响着电机的转矩输出和效率。
如何优化齿槽设计，提高电机的转矩性能成为了当前研究的热点之一。
本研究旨在通过理论分析、仿真模拟和实验验证的方法，探讨内置式V型永磁同步电机齿槽转矩优化的相关问题，为电机设计和应用提供更有效的技术支持。
通过对齿槽设计参数的分析和优化，实现电机性能的提升，提高电机的工作效率和稳定性，从而更好地满足各种应用的需求。
1.2 研究意义内置式V型永磁同步电机齿槽转矩优化的研究意义主要体现在以下几个方面：通过对内置式V型永磁同步电机齿槽转矩的优化研究，可以深入了解电机内部结构和工作原理，为今后设计更高效、更节能的电机提供参考和借鉴。
这对于推动电机行业的发展和技术创新具有积极意义。
永磁同步电动机转子部分的结构分析与研究
永磁同步电动机转子部分的结构分析与研究摘要：永磁同步电机具有许多优点，是未来最具应用前景的电机之一。
本文介绍了永磁同步电机的特点和工作原理，全面剖析了永磁同步电机转子部分的结构，并提出了一些优化思路。
关键词：永磁同步电机；转子；结构分析；优化随着我国制造业的发展，电子工业也得到了快速的进步，作为装备制造业的核心关键技术，高质量的电动机系统成为人们关注的重要焦点之一。
电机的综合性能可以直接影响弊端装备制造的效率和产品质量，而永磁同步电机（Permanent-Magnet Synchronous Motor, PMSM）相对于传统的电机系统具有诸多优点，是未来最具使用前景的电机之一。
本文主要研究永磁同步电机的转子结构和优化问题。
1永磁同步电机概述1.1永磁同步电机的特点所谓“永磁”是指电机转子部分是采用永磁体为原料制造的，这是对传统电机结构的一种优化，使电机综合性能得到了进一步的提升。
而所谓“同步”是指转子转速恰好等于定子绕组的电流频率，通过改变输入定子绕组的电流频率来达到控制电机转速的目的。
与传统的电机相比，永磁电机具有体积小、重量轻、功率高、转矩大、结构简单等优点，尤其是在功率/质量比、极限转速、制动性能等方面的性能提升更是十分明显。
随着各种新技术、新工艺和新材料的出现，永磁同步电机的励磁方式也在持续发展和优化，目前已经可以实现励磁装置的自适应最佳调节。
永磁同步电机非常适用于要求连续的、均速的、单方向运行的机械设备，如风机、泵、压缩机、普通机床等，因而在工业、农业等领域均有着广泛的应用。
1.2永磁同步电机的工作原理在传统的交流异步电机中，首先要求定子的旋转磁场在转子绕组中感应出电流，然后再由这些感应电流产生转子磁场。
根据楞次定律，转子始终保持着跟随定子旋转磁场转动的状态，但其速度总会慢一些，因而被形象地称为“异步”电机。
现在假设转子绕组电流不是由定子旋转磁场感应出来的，而是其本身提供的，那么显然转子磁场就和定子旋转磁场没有什么关系了。
内置式V型永磁同步电机齿槽转矩优化

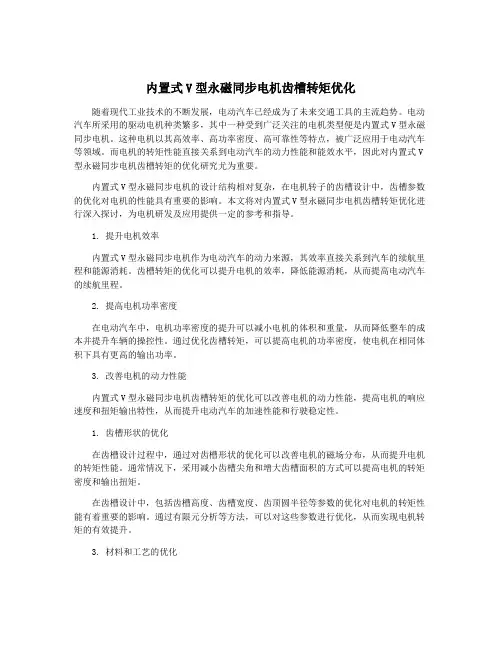

内置式V型永磁同步电机齿槽转矩优化随着现代工业技术的不断发展，电动汽车已经成为了未来交通工具的主流趋势。
电动汽车所采用的驱动电机种类繁多，其中一种受到广泛关注的电机类型便是内置式V型永磁同步电机。
这种电机以其高效率、高功率密度、高可靠性等特点，被广泛应用于电动汽车等领域。
而电机的转矩性能直接关系到电动汽车的动力性能和能效水平，因此对内置式V 型永磁同步电机齿槽转矩的优化研究尤为重要。
内置式V型永磁同步电机的设计结构相对复杂，在电机转子的齿槽设计中，齿槽参数的优化对电机的性能具有重要的影响。
本文将对内置式V型永磁同步电机齿槽转矩优化进行深入探讨，为电机研发及应用提供一定的参考和指导。
1. 提升电机效率内置式V型永磁同步电机作为电动汽车的动力来源，其效率直接关系到汽车的续航里程和能源消耗。
齿槽转矩的优化可以提升电机的效率，降低能源消耗，从而提高电动汽车的续航里程。
2. 提高电机功率密度在电动汽车中，电机功率密度的提升可以减小电机的体积和重量，从而降低整车的成本并提升车辆的操控性。
通过优化齿槽转矩，可以提高电机的功率密度，使电机在相同体积下具有更高的输出功率。
3. 改善电机的动力性能内置式V型永磁同步电机齿槽转矩的优化可以改善电机的动力性能，提高电机的响应速度和扭矩输出特性，从而提升电动汽车的加速性能和行驶稳定性。
1. 齿槽形状的优化在齿槽设计过程中，通过对齿槽形状的优化可以改善电机的磁场分布，从而提升电机的转矩性能。
通常情况下，采用减小齿槽尖角和增大齿槽面积的方式可以提高电机的转矩密度和输出扭矩。
在齿槽设计中，包括齿槽高度、齿槽宽度、齿顶圆半径等参数的优化对电机的转矩性能有着重要的影响。
通过有限元分析等方法，可以对这些参数进行优化，从而实现电机转矩的有效提升。
3. 材料和工艺的优化除了齿槽形状和参数的优化外，材料和工艺的选择也对电机的转矩性能有着重要的影响。
选择高性能的材料和先进的工艺可以提高电机的磁场密度和热稳定性，从而提升电机的转矩特性。
内置式永磁同步电动机转子结构的优化设计
Ｋ ｅ ｗｏｒ ｙ ｄｓ： ｒ ａ ｅ ｔｍａ ｎ ｔｓ ｎ ｈｒｎｏ ｓ ｍｏｏ ａ ｘｌａ ｙ ｎ ｔｈｅ ； ｏｅ ｏｏ ｏ ｅ； ｏ ｇｎｇ ｔｒ ｕｅｖ ｒｆｅ ｔ ｅ ｓ— ｐｅ ｍ ｎ ｎ ｇ ｅ ｙ ｃ ｏ ｕ ｔｒ； ｕ ｉｉｒ ｏ ｃ ｓ ｈ ｌｄ ｒ ｔｒｃ ｒ ｃ ｇ ｉ ｏ ｑ ｅ ｉ ｓ ｉｓｆａ ｉ ｉ ｂｌｙ ｉｉ ｔ
ａ ｅ Ｆｉａｌ ｗｉｈ ａ７． ｎ ｅｉ ｒｐｅｍ ａ ｅ ｔｍａ ｎｅ ｙ ｈｒ ｎ ｕ ｏｏ ， ｐｔ ｉａｉｎ ｗａ ｏ ｅ ｏ ｈ ｏｏ ｔｕ ｔ ｒ ｙ ｕ ｉ ｇ ｎ ｅ． ｎ ｌｙ， ｔ ５ ｉ ｔ ｒｏ ｒ ｎ ｎ ｇ ｔｓ ｎｃ ｏ ｏ ｓｍ ｔｒ ｏ ｉ ｚ ｔ ｓｄ ｎ ｎ ｔ ｅ ｒｔ ｒｓｒ ｃ ｕ ｅ ｂ ｓｎ ｍ ｏ
ｎ ｔ ｅｄ ｏ ｏ ｅ Ａ ｅ ｈ ｔ ｈ ｏｏ ｏ ｏ ｅ ｗ ｓ ｈ ｌｄ ｔ ｅ ｕ ｅ ｔ ｅ ｍｏ ｎ ｆｉ ｅ ｉ ｗ ｔ ｏ ｔ ａ ｒ ｌ ｇ ｔ ｅｐ ｒ ｒ ｅｉ ｆ ｌ ｆ ｋ ． ｆ ｒ ｔａ ，ｔ ｅ ｒ ｔｒｉ ｎ ｃ ｒ ａ ｏｅ ｏ ｒ ｄ ｃ ｈ ｍｅ ｔ ｒ ａ， ｉ ｕ ｃｉ ｉ ｈ ｅｆ ｍ— ｃｉ ｙ ｔ ｒ ｏ ｎｔ ｈ ｓ ｆ ｎ ｉ ｏ
Ｏｐｔｍ ａ ｅ ｉ ｎ ｏ ｔ ｒ Ｓｔ ｕ ｔ ｅ ｆ ｎ ｅ ｉ ｒ Ｐｅ ｍ ａ ｎｔＭ ａ ｎｅ ｎｃ ｏ ｏ ｏ ｏ ｉ ｌＤ ｓｇ ｆＲｏ ｏ ｒ ｃ ｕｒ ｏｒ Ｉ ｔ ｒ ｏ ｒ ｎｅ ｇ ｔＳｙ ｈｒ ｎ ｕｓ Ｍ ｔ ｒ
基于混合遗传算法的内置式永磁同步电机的优化设计
基于混合遗传算法的内置式永磁同步电机的优化设计1 内置式永磁同步电机的概述内置式永磁同步电机是一种新型的高效电机，它采用永磁体作为转子磁场源，无需外界激励磁场，具有高效率、高功率系数、高功率密度和快速响应等优点。
在实际应用中，内置式永磁同步电机具有诸多优势，并广泛应用于电动车、机床加工、电磁泵、空气压缩机等领域，现已成为大力发展的新兴技术。
2 内置式永磁同步电机的优化设计的重要性内置式永磁同步电机的优化设计对于提高电机的效率、降低损耗和延长电机寿命具有重要意义。
传统的优化设计方法主要是凭借设计师的经验和直觉进行设计，因此设计效率较低、设计质量难以保证。
而混合遗传算法是一种高效、智能的优化设计方法，它可以通过计算机模拟来实现电机优化设计，提高设计效率和设计质量。
3 混合遗传算法的概述混合遗传算法是一种基于生物进化的计算方法，它是将遗传算法和进化策略相结合形成的一种优化算法。
混合遗传算法在模拟问题求解过程中，遵循生物进化的方式进行演化、选择和交配操作，从而不断提高种群适应度，最终实现对目标函数最优解的搜索。
4 混合遗传算法在内置式永磁同步电机优化设计中的应用混合遗传算法在内置式永磁同步电机的优化设计中可以通过计算机仿真快速实现对电机结构参数的优化。
混合遗传算法首先需要确定电机结构参数和目标函数的关系，然后构建种群并随机生成初始个体，通过适应度函数来评价个体的优劣，选择适应度高的个体进行交配和变异，并不断迭代优化直至获得最优解。
5 混合遗传算法优化设计实例以某型号内置式永磁同步电机为例，其结构参数为定子铜线数目、绕组匝数、叶片数目等几个关键参数。
优化目标为最大功率输出和最高效率，通过建立遗传算法优化模型，求解得到最优的结构参数。
经过优化设计，内置式永磁同步电机的性能得到了明显提升，功率密度提高了40%，效率提高了10%左右。
6 结论综上所述，混合遗传算法是一种高效、智能的电机优化设计方法，在内置式永磁同步电机的优化设计中具有广泛的应用前景。
内置式V型永磁同步电机齿槽转矩优化
内置式V型永磁同步电机齿槽转矩优化【摘要】本文针对内置式V型永磁同步电机齿槽转矩优化展开研究。
在探讨了研究的背景、目的和意义。
接着，对内置式V型永磁同步电机齿槽设计进行了分析，研究了其转矩特性，并探究了优化方法。
通过仿真实验结果分析，评估了齿槽转矩优化的效果。
在结论部分总结了内置式V型永磁同步电机齿槽转矩优化的成果，探讨了研究的启示，并展望了未来的发展方向。
本研究为提高内置式V型永磁同步电机的性能和效率提供了重要参考，对于推动永磁同步电机技术的发展具有积极意义。
【关键词】内置式V型永磁同步电机、齿槽、转矩、优化、设计、特性分析、方法探究、仿真实验、效果评估、总结、研究启示、未来展望1. 引言1.1 研究背景内置式V型永磁同步电机在电动汽车和工业领域等应用中已经得到广泛应用。
其优点包括高效率、高功率密度、低噪音和低维护成本。
内置式V型永磁同步电机在运行过程中常常会出现齿槽转矩不稳定的问题，影响了电机的整体性能和稳定性。
目前，针对内置式V型永磁同步电机齿槽转矩不稳定的问题，已经有一些研究和方法进行探讨和优化。
现有的研究大多集中在理论分析和实验验证方面，而对于齿槽转矩优化的具体方法和效果评估还有待进一步研究和深入探讨。
本研究旨在通过深入分析内置式V型永磁同步电机的齿槽设计和转矩特性，探究适合该类型电机的优化方法，并通过仿真实验结果的分析来评估齿槽转矩优化的效果。
希望能够为提高内置式V型永磁同步电机的性能和稳定性提供一定的参考和指导。
1.2 研究目的研究目的是通过对内置式V型永磁同步电机齿槽转矩的优化，提高电机的运行效率和性能稳定性，进一步推动电动汽车等领域的发展。
通过优化齿槽设计，减小电机的功耗和磨损，延长电机的使用寿命，降低维护成本。
本研究旨在深入探讨内置式V型永磁同步电机齿槽转矩的优化方法，为相关领域的研究和实践提供理论支持和实用指导。
最终的目的是推动电机技术的发展，推动清洁能源的普及和应用，为构建绿色低碳的社会提供技术支持和保障。
内置式V型永磁同步电机齿槽转矩优化
内置式V型永磁同步电机齿槽转矩优化【摘要】本文针对内置式V型永磁同步电机齿槽转矩优化进行研究。
首先介绍了背景和研究意义，随后详细探讨了内置式V型永磁同步电机齿槽转矩优化方法和齿槽设计优化。
接着对电机性能进行分析，并进行实验验证。
结果表明优化后的齿槽设计能显著提高电机性能。
最后对研究成果进行总结，展望未来研究方向。
本研究为内置式V型永磁同步电机的优化设计提供了重要参考，有望推动电机技术的进步和应用。
【关键词】内置式，V型永磁同步电机，齿槽，转矩，优化，设计，性能分析，实验验证，结果讨论，研究成果总结，未来展望。
1. 引言1.1 背景介绍在现代工业生产中，电机在各类机械设备中被广泛应用，其中V型永磁同步电机因其高效、节能、体积小等优点备受青睐。
而V型永磁同步电机的齿槽设计直接影响其性能表现，齿槽转矩优化则成为提高电机效率和性能的重要手段。
电机齿槽设计优化是提高电机效率和能力的关键因素之一。
优化设计可以使电机整体结构更合理，进而提高转矩密度、降低铁损和铜损，提高功率因素等。
通过齿槽转矩优化，可以有效提高V型永磁同步电机的性能和效率。
对于电机齿槽设计的研究和优化具有重要的意义。
本文旨在探讨内置式V型永磁同步电机齿槽转矩优化方法，通过对齿槽设计进行优化，从而提高电机性能。
通过对电机性能进行分析和实验验证，可以验证优化方法的有效性和可行性。
最终，通过对结果的讨论，总结出研究成果并展望未来的发展方向。
1.2 研究意义内置式V型永磁同步电机在电动车辆、风力发电、工业自动化等领域具有广泛的应用前景，其高效、节能、环保的特点备受关注。
而电机齿槽设计对其性能有着重要影响，特别是齿槽转矩的优化对提高电机的效率和性能具有至关重要的意义。
通过合理优化齿槽结构可以有效降低磁场泄漏、减小磁阻、提高转矩密度和功率密度，从而提高电机的输出性能。
研究内置式V型永磁同步电机齿槽转矩优化方法，对于提高电机效率、降低能耗、促进电动化和节能减排具有重要的现实意义和应用价值。
一种优化内置式永磁同步电动机齿槽转矩的方法和结构
一、概述随着电动汽车的快速发展，永磁同步电动机作为一种高效、环保的动力来源受到了广泛关注。
然而，永磁同步电动机在运行过程中存在转矩波动较大的问题，为了解决这一问题，本文将介绍一种优化内置式永磁同步电动机齿槽转矩的方法和结构。
二、永磁同步电动机的齿槽转矩问题永磁同步电动机的齿槽转矩是指由于定子齿槽与转子磁极之间的相对位置造成的磁链的波动，从而引起电动机转矩的波动。
这种波动会导致电动机的运行不稳定，噪音和振动增大，严重影响了电动机的性能。
三、优化内置式永磁同步电动机齿槽转矩的方法1. 通过仿真软件对电动机进行数值分析，找出齿槽转矩波动的原因以及最为显著的频率成分。
2. 设计新的齿槽形状，通过改变齿槽的几何参数和结构来减小磁链波动，降低转矩波动。
3. 在电机控制系统中加入转矩波动补偿算法，通过实时监测电动机的状态，对转矩波动进行补偿控制。
四、优化内置式永磁同步电动机齿槽转矩的结构1. 采用高精度加工技术，确保电动机齿槽的加工精度和表面质量，减小磁链波动对转矩的影响。
2. 优化定子绕组的结构，采用特殊的定子绕组设计，减小磁链波动对转矩的影响。
3. 配备高性能的磁性材料，使得电动机的磁场分布更加均匀，进一步减小磁链波动。
五、结论优化内置式永磁同步电动机齿槽转矩的方法和结构是一种有效的方式，能够显著改善电动机的运行稳定性和性能表现。
通过优化齿槽转矩的方法和结构，可以减小磁链波动对转矩的影响，降低电动机的噪音和振动，提升电动机的效率和可靠性，为电动汽车的发展提供了有力的支持。
随着相关技术的不断进步和完善，相信优化内置式永磁同步电动机齿槽转矩的方法和结构将在未来得到更广泛的应用。
六、优化内置式永磁同步电动机齿槽转矩的方法和结构的应用案例经过前期的理论分析和结构优化设计，优化内置式永磁同步电动机的齿槽转矩方法和结构得到了初步的成果。
下面将通过一个具体的应用案例来展示该方法和结构在实际电动机中的应用效果。
某汽车制造公司将该优化内置式永磁同步电动机应用于其新款电动汽车中，该电动机采用了优化后的齿槽结构和方法。
内置式V型永磁同步电机齿槽转矩优化
内置式V型永磁同步电机齿槽转矩优化
随着电动车市场的快速发展，电机技术的不断创新和突破已成为行业的重要趋势。
内
置式V型永磁同步电机作为电动车的重要部件，其性能和效率对整车的性能和续航能力有
着直接影响。
齿槽转矩作为永磁同步电机的重要参数，直接关系到电机的输出性能和效率。
对内置式V型永磁同步电机齿槽转矩的优化研究显得尤为重要。
内置式V型永磁同步电机采用了V型结构的转子和定子，能够提高电机的输出性能和
效率。
而齿槽转矩优化则是通过优化电机的磁场分布和磁路设计，进而提高电机的转矩密
度和输出性能。
本文将从磁场分布和磁路设计两个方面，对内置式V型永磁同步电机齿槽
转矩的优化进行详细阐述。
一、磁场分布
1. 磁场分布优化方法
为了实现内置式V型永磁同步电机齿槽转矩的优化，需要运用一系列的优化方法来改
善电机的磁场分布。
其中包括有限元分析、优化设计和磁路设计等方法。
通过有限元分析
可以对电机的磁场进行模拟和计算，进而找到磁场分布不均匀的地方。
然后，通过优化设
计方法可以对电机的结构和材料进行优化，进一步改善电机的磁场分布。
通过磁路设计可
以优化电机的磁路结构，提高电机的磁场均匀性和利用率。
二、磁路设计
1. 磁路设计原理
内置式V型永磁同步电机的磁路设计一般包括磁路结构优化、磁路材料选择和磁路参
数设计等内容。
通过合理设计电机的磁路结构，可以提高电机的磁场均匀性和利用率。
选
择合适的磁路材料和优化磁路参数，也能够提高电机的磁场强度和稳定性。
内置式永磁同步电机转子磁路的优化
内置式永磁同步电机转子磁路的优化摘要：内置式永磁同步电机转子的优化主要从磁路上进行优化，使转子磁路更合理，从而有利于提高电机的性能，主要优化的内容有非均匀气隙优化和隔磁磁桥优化，并对优化前后的反电势、齿槽转矩、气隙齿密等进行性能对比分析。
本文以120N.m，3000rpm（6极36槽)为例进行转子磁路的分析。
关键词：内置式永磁同步电机磁路优化引言非均匀气隙优化和隔磁磁桥优化主要目的是削弱气隙磁场中的谐波含量、降低反电动势的畸变率，减小齿槽转矩幅值，从而提高电机综合性能。
1 非均匀气隙优化气隙磁密波形电机的气隙结构均匀时，气隙磁场中含有大量的谐波，导致定子绕组感应电动势波形发生畸变，从而使电动势中的谐波含量增大，增加了谐波电流、谐波铁损和铜损，此外，谐波磁场还会产生转矩波动、机械振动及噪声。
（1）磁钢偏心距扫描选取③ 齿槽转矩从图7可知，优化前后齿槽转矩最大幅值分别为1.6692N.m和0.3288N.m，优化后齿槽转矩幅值降低了1.3404N.m，降幅达80.3%，优化后对抑制齿槽转矩的效果比较明显。
综上所述，当磁钢偏心距=16mm时，优化后大大削弱了气隙磁密和空载反电动势的高次谐波含量，同时对抑制齿槽转矩效果也比较明显。
2 隔磁磁桥优化隔磁措施是影响永磁同步电机性能的一个重要因素，在永磁同步电机中，通常采用隔磁磁桥结构来减小永磁体漏磁。
隔磁磁桥有两个重要作用：一是将转子冲片机械强度更强，磁钢在磁钢槽中起到保护作用；二是磁桥部位的漏磁通达到饱和状态，起到限制永磁体的漏磁的作用。
优化后的隔磁磁桥结构见图2。
在不改变其它参数的情况下，针对样机磁桥宽度b在0.6mm～1.6mm之间以0.2mm为间隔进行扫描。
从表3中可以看出，随着隔磁磁桥宽度的增加，齿槽转矩幅值和谐波幅值均在下降，由0.6mm时的2.5349N.m下降到1.6mm时的0.7889N.m，下降了1.746N.m。
这是因为改变隔磁磁桥宽度后削弱了中的高次谐波，使得气隙磁通密度中的谐波含量降低从而达到削弱齿槽转矩的目的。
内置式永磁同步电机转子结构基于灵敏性研究的优化分析
微电机MEROMOTORS Voe.53.No.9 Sep.2020第53卷第9期2020年9月内置式永磁同步电机转子结构基于灵敏性研究的分析蔡锋宾，林启芳，刘伟（厦门鸨业有限公司技术中心，福建361000）摘要：提出对内置式永磁同步电机的转子结构参数进行灵敏性分析的方法。
以72槽12极的内置式“V”型永磁同步电机和72槽12极内置式“U”型永磁同步电机为例，利用ANSYS EM有限元分析软件分析内置式永磁电机永磁体的长度、厚度和位置，对电机的输出转矩、转动率的影响的灵敏性进行，旨在提高永磁体的利用率及电机的转矩密度。
文中依据72槽12电模型，制了样机，对电机的输出转行了试验，了性优化分析法的有效性与优异性。
关键词：永磁同步电机；输出转矩；灵敏性分析中图分类号：TM351；TM341文献标志码：A文章编号：1001-6848（2020）09-0107-05Optimization of a Synchronous Motor With Interior Permanent Magnet Basedon Sensitivity AnalysieCAI Fengbin1，LIP Qifang1，LI Wei1(Xiamen Tungsten Co.，Ltd.，Technology Center，Xiamen Fujian.361000，China)Abstract:A method for sensitivity analysis of etor stectue paemetee of synchronous motor with inteeor pvmanent magne-was presented.This method was used to inipnv tie utilization rate of pe/nanent magne-and the torque density of the motor.Taking the V-shape and the U-shape inteeor pe/nanent magne-synchro-nousmoo/wch72seospoeesasexampees，NhesensccvcyoaNheeengNh，NheNhcckne s oape/manenNmagneNo the air gap Oux density，output torque and torque epple of tie synchronous motor was analyzed and studied by Onite element analysis softoaro ANSYS EM.In this paper，a72slots12poles motor mode-was selected to make a prototype to test tie output torque of the motor，and tie effectivenss and excallenca of tie optimi-zatton bysenstttvttyanaeystsmethod we/eve/ttted.Key words:pe/nanent magne-synchronous motor;tie output torque;sensitivity analysiso引言内置式永磁同步电机具有体积小、效率高、功率密度高、调速范围宽等特点，已用于家电、伺服电机、电动汽车、国军工等领域[1]%在对电有高性能要求的场合，对电机的转矩密度、转矩波动等性能有高的要求[2]%在对永磁电机的转行优计时，可以发与电机磁路的各个参数有关，可以从不同极、槽数配比，不同参数及等行优化[3-5]%由于电、等的限制，一台电机的绕励大小往往被限制在一定范围内，在同的定子绕励下，要提高内置式永磁同步电机的转矩，优化转子磁为％而永磁体的价格占永磁同电制造中极大一部分％提高相同绕组励下输出转矩与永磁％文通过对影响内置式永磁同步电机电磁转矩的参数建立数学模型进行分析％对永磁度及厚度、相同拓不同位置永磁体的参数进行参数性分析，通维图对不同的参数对于电气隙磁密、输出转行性分析，并通过样机对性分析行％收稿日期：2019—10—31作者简介：蔡锋宾（1995）,男，学士，助理工程师，研究方向为永磁电机磁路设计。
车用永磁同步电机转子结构优化设计
车用永磁同步电机转子结构优化设计摘要：随着汽车工业的不断发展，车用永磁同步电机已经成为新能源汽车的核心动力源，车用永磁同步电机的性能优化成为提高新能源汽车竞争力的关键之一。
本文重点研究了车用永磁同步电机转子结构的优化设计问题，通过对电机的结构进行优化，提高其转矩密度、减小相同功率下的体积和重量，从而提高电机的性能和效率，整体实现新能源汽车的更加高效、环保和经济。
关键词：车用永磁同步电机，转子结构优化，性能优化，新能源汽车，效率一、引言近年来，随着新能源汽车的广泛应用与推广，汽车工业也迎来了新的发展机遇。
车用永磁同步电机已经成为新能源汽车的核心动力源，具有启动快、运行平稳、无噪音、无尾气、高效率等特点，被广泛应用于车辆驱动系统中。
随着电机功率的不断提高，如何兼顾电机性能和效率的矛盾也成为核心问题之一。
转子作为电机的重要组成部分，其结构的优化设计会直接影响到电机的性能和效率。
因此，针对车用永磁同步电机转子结构的优化设计问题，进行深入研究和探索，对于提高电机的性能和效率，实现新能源汽车的更加高效和环保具有重要的意义和价值。
二、车用永磁同步电机结构及性能分析车用永磁同步电机通常由转子、定子和磁钢组成。
其中，转子是电机的核心部分之一，其结构的优化设计可以直接影响到电机的性能和效率。
车用永磁同步电机转子的结构通常采用铸铝或压铸铝合金加工而成，常见的结构有整体式和分体式两种，而各种转子结构的优点和缺点也不尽相同。
为了研究车用永磁同步电机转子结构的优化设计问题，需要首先对电机的性能进行评估和分析。
车用永磁同步电机的性能参数主要包括转矩、转速、功率和效率等。
其中，转矩密度是评价电机性能的重要指标之一，转矩密度越大，电机的输出功率越高，对于提高电机的整体性能和效率具有重要作用。
三、转子结构优化设计方案及优化效果在进行车用永磁同步电机转子结构的优化设计时，需要充分考虑电机性能和效率的综合影响，综合各种因素进行设计，既要考虑电机的输出功率和效率，也要考虑电机的体积和重量等指标。
内置式永磁同步轮毂电机设计及转矩分析优化
内置式永磁同步轮毂电机设计及转矩分析优化内置式永磁同步轮毂电机设计及转矩分析优化摘要：随着电动汽车的快速发展，内置式永磁同步轮毂电机作为一种新型驱动技术得到广泛应用。
本文针对内置式永磁同步轮毂电机进行了设计及转矩分析优化。
首先介绍了内置式永磁同步轮毂电机的基本原理和结构特点，然后详细讨论了其设计流程和转矩分析方法。
接下来，通过对电机的优化设计，明确了提高电机转矩性能的关键因素，并提出了一种基于有限元分析的转矩优化方法。
最后，通过仿真实验验证了提出的设计方法的有效性，证明了该方法在提高内置式永磁同步轮毂电机转矩性能方面的优越性。
关键词：内置式永磁同步轮毂电机；设计；转矩分析；优化1. 引言随着全球对环境保护的日益重视，电动汽车作为一种清洁能源驱动车辆得到了广泛推广和应用。
电动汽车的重要组成部分之一便是驱动电机。
目前，内置式永磁同步轮毂电机因其体积小、重量轻、功率密度高等特点，逐渐成为电动汽车领域的主流驱动技术。
本文旨在对内置式永磁同步轮毂电机进行设计及转矩分析优化，以提高其转矩性能，为电动汽车的发展提供技术支持。
2. 内置式永磁同步轮毂电机的基本原理和结构特点内置式永磁同步轮毂电机是一种将电机和车轮集成为一体的驱动装置，其工作原理基于永磁同步电机的特性。
其主要结构包括定子部分和转子部分。
定子部分由定子铁心、绕组和定子支架组成，用于产生磁场。
转子部分由转子铁心、永磁体和转子轴组成，用于转动。
内置式永磁同步轮毂电机具有结构简单、无需传动装置、功率输出直接到车轮等优点。
3. 内置式永磁同步轮毂电机的设计流程内置式永磁同步轮毂电机的设计流程包括设计目标确定、电机参数选择、电机结构设计和电机性能评估等步骤。
首先，根据电动汽车的需求，确定电机的设计目标。
然后，选择合适的电机参数，如电机功率、电压、电流等。
接下来，根据电机参数设计电机的结构，包括定子铁心尺寸、绕组结构等。
最后，通过性能评估，对设计的电机进行检验和优化。
新能源汽车用永磁同步电机转子拓扑结构优化设计
新能源汽车用永磁同步电机转子拓扑结构优化设计2.浙江中车尚驰电气有限公司，浙江海宁314400；3.湖南省新能源汽车工程技术研究中心，湖南株洲412001[摘要]随着能源危机和环境污染问题日趋严重，新能源电动汽车逐步成为研究热点。
驱动电机作为动力核心部件，其性能的好坏直接决定了整车的性能。
受产品转子冲片性能影响，原双V型转子结构方案的车用永磁同步电机存在转矩脉动大、制造成本高等问题，本文了设计一款U+1型转子拓扑结构。
对比两种转子拓扑结构下电机的电磁性能，结果表明在满足技术参数和设计要求的前提下，优化方案可对电机电磁性能进行提升和有效的降本。
[关键词]新能源电动汽车；驱动电机；转子拓扑；优化设计Optimization Design of Rotor Topology of Permanent Magnet Synchronous for New Energy VehiclesWang ding1,2,3(1.CRRC ZhuZhou Motor Co.,LTD,ZhuZhou 412000,China;2.Zhejiang CRRC Shangchi Electric Co.,LTD,Zhejiang 314400,China;3.Hunan Provincial Engnieering Research Ceter for Electric Vehicle Motors, Zhuzhou 412001,China)Abstract:With the increasingly serious problems of new energy crisis and environmental pollution, new energy electric vehicles have gradually become a research hotspot. As the power core component, the performance of the driving motor directly determines the performance of the whole vehicle. Due to the influence of the rotor sheet,the original double V rotor structure scheme for vehicle permanent magnet synchronous motor has problems of large torque ripple and high manufacture cost. In this paper, a U+1 rotor topology structure is designed, and the electromagnetic performance of the two kinds of rotortopology is compared .The results show that under the premise of meeting thetechnical parameters and design requirements, The optimization scheme can improve the electromagnetic performance of the motor and effectively reduce the cost.Key words:New energy electric vehicles;Driving motor;Rotor topology;Optimal design0前言永磁同步电机因其具有结构简单，高功率密度、高转矩、宽调速范围等优点，广泛应用于国防、航天与工业领域，近些年随着新能源行业的迅猛发展，内置式永磁同步电机在新能源汽车中被越来越多采用且对其性能的要求也逐步提高[1-2]。
基于复合算法的内置式永磁同步电机的优化设计
微电机MIUROMOTORS第53卷第11期2020年 11月VoO53. No. 11Noe. 2020基于复合算法的内置式永磁同步电机的优化设计胡埜，魏蜜，庄海军，孟杰(中国矿业大学电气与动力工程学院，江苏徐州221008)摘 要：内置式永磁同步电机具有输出转矩大，过载能力强，功率密度高等优点，广泛的应用于电动汽车驱动领域％由于内置式永磁同步电机存在齿 矩和磁 矩，会成转矩 大，对电机造成不良 ％选择以48,8内置式永磁同步电机为例，首先选择转子的 结构参数作为优 数，并以增大平均转矩， 矩动，减小齿槽转矩作为优化目标％通过田口算法从众多的结构参数中合理选出对优化目标影响较大的优化参数，再用响应面拟合优，最后采用遗传算法优化，使用有限元仿真软件验证效性，实现电机的多目优化。
关键词：内置式永磁同步电机；田口算法；响应面；遗传算法；有限元分析中图分类号：TM351； TM341 文献标志码：A 文章编号：1001-6848(2020) 11-0050-06Optimization Design of Ipteriod Permanent Magnet SyncCronout Motor BasedonCompoundAegodoihmHU Kun , WEI Mi , ZHUANGHCjun , MENG Jia(College of Electrical a*5 7owet E*gi*eri*g , Chia )*it$ O Hiig a*5 =6*oZogy ,Xuzhou S**gs# 221008 , China)Abstract : Inte/or permanent maCnel synchronous motor , which hcs the adventages of lar/e output torque , 0/o 1 overload capacity , high power density and sa on , is wiVely used in the electric vehicle d/ve. Due to the presenca of coaging torque and reluctanca torque , the torque /pple of inte/or permanent mcnet syn chronous motor was relatively lar/e , Cecting the performanca of inte/orpermanent mcnet synchronous mo tor. Firstly , choosing a 48-slot , 8-pole inte/or permanent maanet synchronous motor as an example , to ob tain lar/er average torque , smaller /pple torque and coaging torque , the key structural parameters of the ro tor were selected as the optimization factors. The Taguchi algorithm was used to recsonably select the optimi zation parameters that have a great inIuenca on the optimization tar/et from a lar/e number of structural pa rameters ,then the response surfaca was used fit the optimization tar/et cu/e. FinCy , the genetic algo rithm was used to optimiae itand the meness of the finite element simulation soO/are was used to ve/V the multi-objective optimization of the motor.Key wordt : inte/or permanent maanet motor ； taguchi algorithm ； response su/Cca ； genetic algorithm ； fi nite element analysiso 引言随着环境污染加剧，化石燃料能源逐渐匮乏,保护环境以及节能减排，实现续 ％的内燃机汽车会消耗大量的化石能源，同 时释气体，对环 以及人类身 成了很大的伤害。
一种新型转子结构的内置式永磁同步电机优化设计
一种新型转子结构的内置式永磁同步电机优化设计裴云庆;杨向宇;程小华;赵世伟【期刊名称】《微电机》【年(卷),期】2018(051)012【摘要】提出一种新型转子结构的内置式永磁同步电机.在转子永磁体材料用量相同的前提下, 该结构所采用的阶梯形永磁体结构能够有效地改善气隙磁密波形, 从而提高电机性能.为了得到阶梯形永磁体结构的设计参数, 首先建立新型转子结构电机的磁路模型, 以气隙磁密基波和谐波畸变率为目标函数, 得到了转子永磁体的初始设计参数.为了提高参数的准确度, 采用田口方法对该初始设计参数进行了优化, 进一步提高了电机性能.最后, 将该阶梯形永磁体结构的电机与传统一字形永磁体结构的电机进行了仿真性能对比.%A permanent magnet synchronous motor with novel rotor structure was presented in this paper.On the premise of the same amount of permanent magnet material, the staircase permanent magnet structure used in this structure can effectively improve the air gap magnetic density waveform, thus improving the performance of the motor.In order to obtain the design parameters of the staircase permanent magnet, the magnetic circuit model of the new type of rotor structure was first established in this paper.The initial design parameters of the rotor permanent magnet were obtained by using the harmonic distortion rate of the air gap magnetic density wave as the objective function.In order to improve the accuracy of the parameters, the Taguchi method was used to optimize the initial design parameters and further improves theperformance of the motor.Finally, the simulation performance of the staircase permanent magnet motor was compared with that of the traditional permanent magnet structure.【总页数】6页(P1-5,47)【作者】裴云庆;杨向宇;程小华;赵世伟【作者单位】华南理工大学电力学院,广州 510640;华南理工大学电力学院,广州510640;华南理工大学电力学院,广州 510640;华南理工大学电力学院,广州510640【正文语种】中文【中图分类】TM351;TM341【相关文献】1.宽调速范围低转矩脉动的一种新型内置式永磁同步电机的设计与分析 [J], 徐扬;郭云翔;王艾萌;周慎2.一种新型内置式永磁同步电机初始位置检测方法 [J], 吴婷;王辉;罗德荣;吴轩;邵俊波3.一种新型永磁同步电机转子结构设计 [J], 张海涛4.一种新型的内置式永磁同步电机无位置传感器控制策略 [J], 黄向慧;陈慧凯;周奇勋5.内置式永磁同步电机转子结构基于灵敏性研究的优化分析 [J], 蔡锋宾;林启芳;刘伟因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内置式永磁同步电动机转子结构的优化设计内置式永磁同步电动机具有结构紧凑、效率高、响应速度快等优点，因此在工业和交通领域有着广泛的应用。
在内置式永磁同步电动机中，转子结构的设计对电机的性能和效率具有重要的影响。
本文将从减小电机悬空质量、控制转子高速运转和优化转子磁路等方面，进行内置式永磁同步电动机转子结构的优化设计。
首先，减小电机悬空质量是提高电机性能的一个重要手段。
悬空质量的存在会导致电机的不平衡力矩和振动，降低电机的运行效率和寿命。
因此，在设计内置式永磁同步电动机时，应该尽量降低转子的悬空质量。
一种常见的方法是采用轻量化材料，如铝合金或纤维材料，来替代传统的铁芯结构。
此外，还可以通过优化材料的结构和厚度分布，进一步减小转子的悬空质量。
其次，控制转子高速运转是提高电机效率和输出功率的关键。
在内置式永磁同步电动机中，高速转动的转子会导致离心力和气动阻力的增加，进而影响电机的性能。
因此，在转子结构的设计中，应该考虑控制转子的高速运转。
一种常见的做法是采用平衡技术，通过调整转子的质量分布和几何形状，使得转子在高速旋转时能够保持平衡，减小离心力和气动阻力带来的不利影响。
最后，优化转子磁路是提高电机转矩密度和效率的关键。
在内置式永磁同步电动机中，转子磁路的设计对电机的输出功率和效率具有重要的影响。
一种常见的优化方法是采用磁路形变技术，通过调整转子的磁路形状和铁磁材料的分布，使得转子的磁路能够更好地匹配定子的磁路，提高电机的输出功率和效率。
综上所述，内置式永磁同步电动机转子结构的优化设计需要考虑减小电机悬空质量、控制转子高速运转和优化转子磁路等因素。
这些优化设计可以提高电机的性能和效率，进一步推广内置式永磁同步电动机在工业和交通领域的应用。
