01塔的布置方式有哪几种？具体要求为？(1)单排布置，一般情况下较多采用单排布置，管廊的一侧有两个或两个以上的塔或立式容器时，一般中心线对齐，如二个或二个以上的塔设置联台平台时，宜中心线对齐或切线对齐；(2)多排布置，对于直径较小本体较高的塔，可以双排布置或成三角形布置，这样，可以利用平台将塔联系在一起，提高其稳定性。
但对平台生根构件应采用可以滑动的导向节点，以适应不同操作温度的热胀影响；(3)构架式布置，对直径DN≤1000mm的塔还可以布置在构架内或构架的一侧。
对用构架提高其稳定性和设置平台、梯子。
对于布置在构架上的分段塔，当无法使用机动吊装机具时，应在构架上设置检修吊装设施。
02塔与其关联的设备的布置有什么要求？塔与其关联设备如进料加热器、非明火加热的重沸器、塔顶冷凝冷却器、回流罐、塔底抽出泵等，宜按工艺流程顺序靠近布置，必要时可形成一个独立的操作系统，设在一个区内，这样便于操作管理。
03管廊布置的塔和立式管器与管廊的间距如何确定？(1)在塔与管廊之间布置泵时，应按泵的操作、维修和配管要求确定；(2)塔与管廊之间不布置泵时，塔外壁与管架立柱中心线之间的距离，不宜小于3m o04塔与塔之间或塔与其他相邻设备之间的距离如何确定？塔与塔之间或塔与其他相邻设备之间的距离，除应满足管道、平台、仪表和小型设备等布置和安装的要求外，尚应满足操作、维修通道和基础布置的需耍。
两塔之间的净距不宜小于2.5m o05塔和立式容器的安装高度应符合哪些要求？(1)当利用内压或流体重力将物料送往其他设备或管道时，应由其内压和被送往设备或管道的压力和高度确定；(2)当用泵抽吸时，应由泵的汽蚀余量和吸入管道的压力降确定设备的安装高度；(3)带有非明火加热重佛器的塔，其安装高度，应按工艺要求的塔和重沸器之间的相互关系和操作要求确定；(4)应满足塔底管道安装和操作所需要的最小净空，且塔的基础面高出地面不应小于200mm o06换热设备的布置一般要求是什么？(1将分储塔关联的管壳式换热设备,如塔底重沸器,塔顶冷凝冷却器等。
化工厂总平面布局及安全设施设计
化工厂总平面布局及安全设施设计为了确保化工厂的生产过程安全可靠，需要对总平面布局及安全设施进行合理设计。
以下是一个化工厂总平面布局及安全设施设计的示例，重点考虑了生产区域、储存区域、办公区域、危险物品运输及消防设备等方面。
1.总平面布局设计：-生产区域：将化工厂划分为不同的生产区域，根据生产流程将相关设备进行布置。
确保于生产流程相关的设备之间的合理距离，避免相互干扰。
-储存区域：将化工品分类储存在特定区域，根据其性质进行合理的分类。
不同类型的化学品应该分开存放，避免相互之间发生反应产生危险。
同时，要设立标明了储存物品性质的明显标识牌，方便管理和监控。
-办公区域：设立独立的办公区域，用于管理人员进行日常工作和生产管理。
该区域应离生产现场相对较远，避免相关人员在紧急情况下受到危害。
-路网规划：考虑到化工厂的交通需求，建议在化工厂内设置良好的路网以方便运输及应急需要。
2.安全设施设计：-消防设备：在化工厂内的生产区域、储存区域、办公区域以及交通要道设置消防器材，包括消防栓、灭火器等。
并设置相应的消防通道，确保消防人员可以及时进入到火灾区域。
-安全通道：在化工厂内设置疏散通道，并按照相关法规规定放置明显的疏散标识，确保在紧急情况下员工能够顺利疏散。
-安全示警系统：安装火灾报警器、气体泄漏报警器、污染物报警器等设备。
当发生火灾、泄漏或其他危险事件时，能够及时报警并采取相应措施以保障安全。
-防爆设施：根据化工品的特性，在有可能发生爆炸的区域设置防爆门、防爆窗等设施，以减轻爆炸对周围环境和人员的伤害。
-监控系统：在化工厂内设置监控摄像头，全天候监控各个区域的情况，确保及时发现异常情况并采取相应措施。
这是一个基本的化工厂总平面布局及安全设施设计示例，具体设计需要根据化工厂的实际情况、规模和所生产的化学品进行详细规划。
同时，要遵守国家和地方相关法规，确保化工厂的安全运行。
化工车间设备的安全布置要素探索

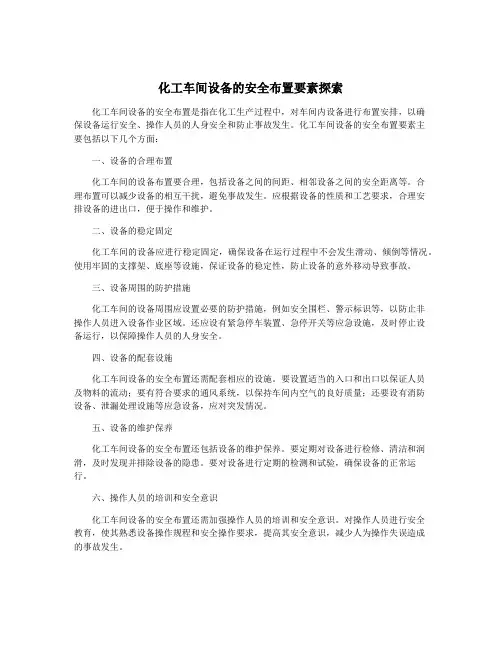

化工车间设备的安全布置要素探索化工车间设备的安全布置是指在化工生产过程中，对车间内设备进行布置安排，以确保设备运行安全、操作人员的人身安全和防止事故发生。
化工车间设备的安全布置要素主要包括以下几个方面：一、设备的合理布置化工车间的设备布置要合理，包括设备之间的间距、相邻设备之间的安全距离等。
合理布置可以减少设备的相互干扰，避免事故发生。
应根据设备的性质和工艺要求，合理安排设备的进出口，便于操作和维护。
二、设备的稳定固定化工车间的设备应进行稳定固定，确保设备在运行过程中不会发生滑动、倾倒等情况。
使用牢固的支撑架、底座等设施，保证设备的稳定性，防止设备的意外移动导致事故。
三、设备周围的防护措施化工车间的设备周围应设置必要的防护措施，例如安全围栏、警示标识等，以防止非操作人员进入设备作业区域。
还应设有紧急停车装置、急停开关等应急设施，及时停止设备运行，以保障操作人员的人身安全。
四、设备的配套设施化工车间设备的安全布置还需配套相应的设施。
要设置适当的入口和出口以保证人员及物料的流动；要有符合要求的通风系统，以保持车间内空气的良好质量；还要设有消防设备、泄漏处理设施等应急设备，应对突发情况。
五、设备的维护保养化工车间设备的安全布置还包括设备的维护保养。
要定期对设备进行检修、清洁和润滑，及时发现并排除设备的隐患。
要对设备进行定期的检测和试验，确保设备的正常运行。
六、操作人员的培训和安全意识化工车间设备的安全布置还需加强操作人员的培训和安全意识。
对操作人员进行安全教育，使其熟悉设备操作规程和安全操作要求，提高其安全意识，减少人为操作失误造成的事故发生。
化工车间设备的安全布置是确保化工生产过程中设备和人员安全的重要环节。
只有充分考虑各种因素，合理设置设备和配套设施，并加强操作人员的培训和安全意识，才能有效防范化工事故的发生，保障工作场所的安全。
化工装置设备布置设计规定
化工装置设备布置设计规定
化工装置设备布置设计需要遵守以下规定：
1. 安全性规定：设备的布置设计应符合相关的安全标准和法规，确保设备的安全操作和维护，防止事故发生。
2. 空间利用规定：设备的布置应充分考虑场地的空间限制和需求，合理利用场地，确保设备间的合理布置和便于操作和维护。
3. 工艺流程规定：设备的布置应符合工艺流程的要求，从原料投入到产品产出的流程应顺畅，减少能量和物料的浪费。
4. 设备之间的距离规定：不同设备之间的距离应根据设备的安全要求和操作需要进行合理的设置，以保证设备之间的安全间距和操作的流畅性。
5. 管道设计规定：管道的布置应考虑到流体的输送需求和安全性，确保管道的通畅和易于维护。
6. 电气布置规定：设备的电气布置应符合相关的电气安全标准和法规，确保电气设备的安全运行和人员的安全。
7. 环境保护规定：设备的布置应符合环境保护要求，包括减少噪音、振动和排放的控制等。
8. 工作人员的安全规定：设备布置应考虑到工作人员的安全和工作效率，布置设备时应尽量减少工作人员与危险设备的接触。
以上是化工装置设备布置设计的一些常见规定。
具体的规定和要求会根据不同的工艺和设备类型有所不同，需要根据实际情况和相关标准进行设计和实施。
化工车间设备的安全布置要素探索
化工车间设备的安全布置要素探索化工车间设备的安全布置是确保化工生产过程中设备运行安全的重要环节。
在化工车间设备的安全布置中，需要考虑以下要素：1. 设备间距离的合理设置：不同设备之间的距离应根据设备特点、生产流程和安全要求来确定。
合理的设备间距离可以保证设备操作的灵活性，避免设备之间的干扰和交叉作业，防止设备之间的相互影响导致事故的发生。
2. 设备与通道的合理布局：化工车间设备的布局应考虑通道的设置，确保设备的安全操作和维护。
通道的宽度和布局应满足工人的行走和设备维护的需要，同时保证设备之间的安全距离和通道之间的连通性，方便工人进出车间和设备的维修保养。
3. 设备的防护措施：化工车间设备的安全布置应考虑设备的防护措施，包括设备围栏、护栏、防护罩等。
这些防护措施能够有效地隔离设备与周围环境，防止工人误操作和外部物体的侵入，保护工人的人身安全。
4. 设备的接地和绝缘：化工车间设备的安全布置还要考虑设备的接地和绝缘措施。
接地能够有效地消除设备的静电和电磁辐射，保证设备的运行安全。
绝缘措施可以减少设备的漏电和电击等安全隐患，保护工人的人身安全。
5. 设备的标识和警示：化工车间设备的安全布置需要对设备进行标识和警示，以提醒工人注意设备的危险性和安全操作规程。
设备的标识和警示应包括设备名称、功能、工作原理、安全操作规程等信息，有助于工人正确地操作和维护设备，减少事故的发生。
6. 设备的安全检测和监控：化工车间设备的安全布置还需要考虑设备的安全检测和监控系统。
安全检测系统可以实时监测设备的运行状态和安全参数，及时发现设备的故障和隐患，预警和处理可能的事故。
监控系统可以对设备的运行情况进行实时监控和记录，为事故的分析和预防提供数据支持。
化工车间设备的安全布置要素包括设备间距离、设备与通道的布局、设备的防护措施、设备的接地和绝缘、设备的标识和警示，以及设备的安全检测和监控等。
只有合理布置和有效实施这些要素，才能确保化工生产过程中设备运行的安全性和稳定性。
化工装置设备布置设计规定
化工装置设备布置设计规定
化工装置设备布置设计规定包括以下主要内容：
1. 安全性布置要求：化工装置设备必须按照相应的安全标准进行布置，确保设备操作的安全性和可靠性，如避免设备间产生爆炸危险区域，避免制造火灾和爆炸等。
2. 空间布置要求：要合理安排装置车间和设备通道的空间，从而实现更好的操作、维护和检修设备。
3. 管道和阀门的布置要求：管道、阀门和其他附件的布置必须满足化学工艺的要求，以确保产品的质量和一致性。
4. 设备进出口口位置、高度和净空要求：为保证设备进出口的顺畅和方便，必须满足设备进出口的高度和净空要求。
5. 环境因素布置要求：对于环境条件特殊的装置或设备，要对其进行专门的布置和设计，如对于需求高温或低温条件的装置或设备等所需的，化学工艺装置在温度调节等方面的设计和规定必须符合要求。
6. 化工装置的维护保养和清洗：为确保化工装置设备在使用过程中的稳定性和可靠性，必须定期对设备进行维护保养和清洗，以延长设备使用寿命。
以上为化工装置设备布置设计规定主要内容，具体规定和要求可根据不同行业、不同设备和不同厂商的具体情况进行适当调整和更改。
化工厂常见设备的布置要求
化工厂常见设备的布置要求化工厂是处理及制造各种化学产品的场所，设备的合理布置是为了最大限度地提高生产效率和保证工作安全。
常见的化工厂设备包括反应釜、蒸馏塔、过滤器、离心机、搅拌器、输送设备等。
那么，对于这些常见的设备，它们的布置有哪些要求呢？下面就一一来介绍。
1. 反应釜布置要求反应釜是最常见的化工设备之一，其布置要求如下：（1）反应釜应设置在通风良好的场所，并且必须有充足的空间，便于维修和保养。
（2）反应釜的布置必须满足安全、经济和效率的要求，不得影响生产线的流程。
（3）在热风源周围30米范围内不得设置任何可燃物品，以防止火灾。
（4）在液压和气动系统上必须设置恰当的安全装置，以防止过压和过热。
（5）反应釜的输送和放料必须经过考虑，以便于操作员能够方便、安全地操作。
2. 蒸馏塔布置要求蒸馏塔是用于分离液体混合物的设备，其布置应满足以下要求：（1）蒸馏塔的布置应尽量避免死角和转弯，以便于对设备进行维修和清洗。
（2）蒸馏塔必须有充足的通风设施，并且必须设置防火防爆设备，以防止火灾和爆炸。
（3）蒸馏塔的进口和出口必须设置在容易观察和操作的地方，以方便操作员进行监控和控制。
（4）蒸馏塔周围必须有足够的空间，便于勘测和检修。
3. 过滤器布置要求过滤器是用于过滤物体的设备，它的布置需满足以下要求：（1）过滤器必须有充足的通风设施，并且必须设置防火防爆设备，以防止火灾和爆炸。
（2）过滤器的尺寸必须与物体尺寸相符合，以保证过滤效率。
（3）过滤器的布置必须尽量避免死角和转弯，方便清洗和维修。
（4）过滤器需要频繁更换过滤材料和清洗，因此其布置应尽量方便更换和清洗。
4. 离心机布置要求离心机是一种用于离心分离物料的设备，其布置需满足以下要求：（1）离心机必须设置在通风良好的场所，并且必须有足够的空间，便于维修和保养。
（2）离心机的透明、安全防护设备必须安装在设备的外侧，以保护操作员的安全。
（3）离心机的输送和放料必须经过考虑，以便于操作员能够方便、安全地操作。
化工装置设备布置设计规定概述
化工装置设备布置设计规定概述一、设计原则1. 安全性原则：设备布置设计应遵循安全第一的原则，确保设备布置在生产过程中不会造成安全事故。
2. 合理性原则：设备布置应结合生产工艺和工艺流程的要求，合理布局设备，使得设备之间的运作更加协调高效。
3. 经济性原则：设备布置应尽可能减少设备之间的距离和管道长度，降低生产成本。
4. 灵活性原则：设备布置应具有一定灵活性，能够适应不同生产条件和要求。
二、设备布置的基本原则1. 设备之间的布置应满足操作的便捷性和维护的方便性。
2. 设备之间的距离和通道的宽度应符合安全操作要求和应急通道的需求。
3. 设备布置时应考虑设备的稳固性和地基的承载能力。
4. 设备布置应考虑设备的运输和装卸。
三、设备布置的基本要求1. 设备之间的布置应考虑生产工艺的流程，使得生产过程更加流畅。
2. 设备之间的布置应保证操作员的工作条件，如灯光、通风等。
3. 设备之间的布置应符合安全、环保、卫生等相关要求。
4. 设备之间的布置应避免相互影响，确保设备运行的稳定和可靠性。
四、设备布置的具体规定1. 生产设备的布置应符合相关的标准和规范，如《化工企业生产设备布置规范》等。
2. 每个设备的布置位置应有明确的标识和指示，方便操作员和维护人员识别。
3. 设备布置时应考虑周围环境的影响，如临近厂区的建筑、风险区域等。
4. 设备布置时应符合相关的安全生产法律法规的要求，如《安全生产法》等。
五、设备布置的审查和验收1. 设备布置设计应经过相关部门的审查，确保设计合理和安全。
2. 设备布置设计完成后应进行相关的验收，确保设备布置符合要求。
六、设备布置的风险评估1. 设备布置时应进行相关的风险评估，评估设备布置可能存在的安全风险和危险源，采取相应的措施降低风险。
2. 设备布置时应考虑可能的灾害和事故，制定相应的应急预案和措施。
七、设备布置的优化和改造1. 对已有设备布置进行优化和改造时，应对原有设备布置进行全面的评估分析，确保改造后设备布置符合要求。
第7章(化工厂布置)
1. 相关标准、规范和规定
GBJ 16-1987（2001年版）建筑设计防火规范 GB 50160-1992 （1999年版） 石油化工企业设计防火规范
① 检验实际情况与所绘图纸是否相符，如果选用，决定该地区 是否要重新测量，研究厂区自然地形的改造利用方式，和场 地原有设备加以保留或利用的可能性； ② 研究工厂现场基本区划的几种可能方案； ③ 研究确定铁路专用线接轨点和进线方向，航道和码头的适宜 地点，公路连接和工厂主要出入口的位臵。 ④ 实地调查厂区历史上的洪水淹没情况； ⑤ 实地观察厂区的工程地质情况；
⑥ 实地踏勘工厂水源地、排水口，研究确定可能的取水方案和 污水排除措施； ⑦ 实地调查热电厂及厂外各种管线的可能走向； ⑧ 现场环境污染状况的调查； ⑨ 周围地区工厂和居民点分布状况和协调要求； ⑩ 了解各种外协条件，并进行实地观察。 根据选厂指标，设计人员要踏勘现场，收集资料。一般应 踏勘两个以上的厂址，经比较后择优建厂。
表1 厂址技术条件比较
表2 建设费用和经营费用比较
7.2
化工厂总平面布置——总图布置
总图布臵设计的任务： 总体解决全厂所有建筑物和构筑物在平面和竖向上的布臵； 运输网和地上、地下工程技术管网的布臵； 行政管理、福利及绿化景观设施的布臵等问题。 一、化工厂总平面布臵的原则 1. 满足生产和运输的要求 (1) 保证生产线直、短，避免交叉迂回——物料输送距离最小 (2) 将水、电、汽耗量大的车间尽量集中，形成负荷中心，并使 其靠近供应源——水、电、汽的输送距离最短 (3) 厂区交通道路要做到径直短捷，避免人流和货流交叉和迂回。 货运量大，车辆往返频繁的设施宜靠近厂区边缘地段。 (4) 厂区布臵要做到厂容整齐，环境优美，布臵紧凑，节约用地。
管道布臵
化工装备设备布置设计规定
化工装备设备布置设计规定化工装备设备布置设计是指在化工工程建设中，根据工艺流程和装备设备的要求，合理布置设备的位置、尺寸和间距，确保设备操作的安全性、高效性和可靠性。
下面将从物料流动性、设备布置、操作安全等多个方面，讨论化工装备设备布置设计的规定。
一、物料流动性1.合理布置物料流动方向，确保物料流动的连续性和流畅性。
主要目标是减少物料流动路径长度，将操作、装卸和储存等步骤安排在一个方便的区域内，避免交叉干扰和物料堆积。
2.控制物料流动速度，避免物料在管道内积存和堆积，减少流体阻力和能量消耗。
3.合理选择和布置流体控制设备，如阀门、泵、管道、搅拌器等，确保流体的流量和压力控制在设定值范围内。
二、设备布置1.根据装备的工作性质、操作需求和工艺流程，合理布置各设备的位置。
通常将功能相似或工序相互关联的设备放在一起，便于操作人员的观察和控制。
2.合理设置操作平台和通道，方便设备的操作、维护和检修。
操作平台的高度应符合人体工程学要求，通道的宽度应满足人员和设备的通行需求。
3.设备之间的间距要合理，方便人员的操作和维护。
同时，要保证设备之间的距离足够，避免因操作不慎造成相邻设备的损坏或干扰。
三、操作安全1.设备之间要保留足够的安全通道，方便人员疏散和应急救援。
2.保证设备的稳定性和可靠性，防止设备的倾斜、滑移和振动，避免操作人员受到伤害。
3.设备布局要符合防火、防爆和防腐要求，各设备之间要设置足够的隔离和安全间距，避免火灾和爆炸事故发生。
四、操作便利性1.设备的布置应方便操作人员观察操作过程和设备状态，能够直接和方便地进行操作和控制。
2.设备的开关和控制装置要设置在方便操作人员操作的位置，减少操作的复杂性和风险。
3.在设计中考虑设备的维护和检修，设备之间和设备与墙壁之间要留有足够的空间和间隙，方便设备的维修和更换。
综上所述，化工装备设备布置设计涉及到物料流动性、设备布置、操作安全和操作便利性等多个方面。
设计要合理布置各设备的位置、尺寸和间距，确保设备的安全性、高效性和可靠性。
化工车间设备的安全布置要素探索
化工车间设备的安全布置要素探索化工车间设备的安全布置是化工生产中非常重要的一环。
正确的安全布置可以减少事故的发生，提高现场的安全性，保护人员的生命财产安全。
化工车间设备的安全布置要素包括以下几个方面。
1.区域布置化工车间的区域布置应根据设备的种类和生产工艺特点进行合理分区。
设备间的间隔距离、通道宽度和走廊宽度都应按照标准要求进行设置。
通道宽度应保证消防车辆的通行，走廊宽度应保证人员的安全通行。
同时，在重要区域的两侧应设置应急出口，并保证通道畅通。
2.设备配置在化工车间设备配置方面，应选择具备优良性能、安全可靠的设备。
在设备的布置上应尽量将火源设备与易燃易爆物品隔离开来，以防火灾的发生。
对于容易泄漏、易爆炸的化学物品，应设置泄漏排放设备，隔离阀和安全阀等，以便于及时排放泄漏物。
3.安全标识和警示化工车间设备的安全标识和警示牌应根据国家标准和行业规范要求设置。
这些标识应具有明显的标识，易于识别。
其中包括警示标识、禁止标识、安全操作标识、应急标识等。
这些标识应设置在显眼的位置，方便人员识别。
4.消防设施化工车间的消防设施是保护人员生命财产的最后一道防线。
应该在车间内设置警报装置和灭火器材，并保持其清洁干燥。
此外，应定期对消防器材进行维护和检查。
对于符合标准的车间，应该安装自动灭火系统。
5.通风设备化工车间应当配备适当的通风设备，以有效地消除有害气体和蒸气。
这些通风设备应符合国家标准和行业规范要求，其安装位置、数量和操作应考虑到车间内的生产情况。
通风系统的维护和检查应足够频繁，以保证正常运行。
第五章_化工车间设备布置2
第三节 车间典型设备的布置
反应器 塔
换热器
泵 压缩机 容器（罐、槽）
反应器的布置
反应器的形式很多，可按类似设备布置： 塔式反应器可按塔来布置； 固定床催化反应与容器差不多； 火焰加热的反应器则近似于工业炉——乙烯裂解炉 搅拌釜式反应器是加上搅拌与传热夹套的立式容器。
一、釜式反应器的布置：
1.2/0.6
22
23 24
管束抽出的最小距离（室外）
离心机周围通道 过滤机周围通道
管束长+0.6
不小于1.5 1.0～1.8
25
26 27
反应罐底部与人行通道距离
反应罐卸料口至离心机的距离 控制室、开关室与炉子之间距离
不小于1.8～2.0
不小于1.0～1.5 15
28
29
产生可燃性气体的设备和炉子间距离
不小于0.4～0.6
不小于0.4～0.6 不小于1.0
11 12 13 14 15 16 17 18
塔与塔间的距离 反应罐盖上传动装置离天板距离（如搅拌轴
1.0～2.0 不小于0.8 不小于2.0～2.5 一般不超过45 不小于1.0 不小于1.2 不小于1.9 不小于1.0
拆装有困难时，距离还须加大）
通道、操作台通行部分的最小净空 操作台梯子的坡度（特殊时可作成6度） 一人操作时设备与墙面的距离 一人操作并有人通过时两设备间的净距 一人操作并有小车通过时两设备间的距离 工艺设备与道路间的距离
19
20
平台到水平人孔的高度
人行道、狭通道、楼梯、人孔周围的操作台
0.6～1.5
0.75
21
换热器管箱与封盖端间的距离，室外/室内
第二节 车间设备布置设计
化工厂常见设备布置要求
化工厂常见设备布置要求1.安全性要求：化工厂是一个危险性较高的场所，设备布置首先需要考虑安全性要求。
所有设备布置应符合相关的安全法规和标准，确保工人和设备的安全。
例如，易燃物料和爆炸物料应与其他设备保持一定的距离，并采取相应的防护措施。
此外，工厂内部应设置紧急出口、安全通道和消防设备，以保障人员在紧急情况下的安全撤离和事故处理。
2.设备间距要求：化工设备的布置需要考虑设备之间的安全间距，以确保设备的正常运行和维护。
设备间距要求可以根据特定设备的功能和操作要求进行调整。
例如，反应釜和蒸馏塔等设备需要一定的间距以便操作和维修；管道和管架布置需要避免相互干扰，避免发生泄漏和堵塞等问题。
3.原料和产品输送布置要求：化工厂通常需要输送大量的原料和产品，设备布置应考虑原料和产品的输送路径、输送距离和输送方式。
输送管道和设备的选择应符合相关的标准和规范，以确保原料和产品的安全和质量。
同时，输送系统应具备流畅和可靠的操作，方便设备维护和清洗。
4.工艺流程要求：设备布置应根据具体的工艺流程进行设计。
不同的化工过程可能有不同的设备布置要求。
设备布置应保证工艺流程的连续性和稳定性，并且能够满足产品的质量要求。
例如，化工厂中的反应系统和分离系统需要进行相应的设备选择和布置，以保证产品的合成和分离效果。
5.环境保护要求：化工厂需要考虑环境保护要求，设备布置应尽量减少对环境的污染和影响。
例如，对于产生有害气体和废水的设备，应设置相应的排放和处理设施，以符合环保标准。
此外，化工厂还可以考虑使用低能耗和低排放的设备，减少对能源和环境的消耗。
综上所述，化工厂常见设备布置要求涵盖了安全性要求、设备间距要求、原料和产品输送布置要求、工艺流程要求和环境保护要求等方面。
设备布置的合理性和科学性对于化工厂的安全生产和高效运行起到至关重要的作用。
化工企业常用设备的合理布置
化工企业常用设备的合理布置设备布置是确定各个设备在车间中的位置;确定场地与建筑物的尺寸;确定管理、生产仪表管线、采暖通风管线的走向和位置。
最佳的设备布置应做到：经济合理，节约投资，操作维修方便、安全，设备排列紧凑，整齐美观。
下面对化工企业典型设备的布置作一些简单的介绍。
(1)塔塔的布置形式很多，常在室外集中布置，在满足工艺流程的前提下，可把高度相近的塔相邻布置。
单塔或特别高大的塔可采用独立布置，利用塔身设操作平台，供工作人员进出人孔、操作、维修仪表及阀门之用。
塔或塔群布置在设备区外侧，其操作侧面对道路，配管侧面对管廊，以便施工安装、维修与配管。
塔顶部常设有吊杆，用以吊装塔盘等零件。
填料塔常在装料人孔的上方设吊车粱，供吊装填料。
装几个塔的中心排列一条直线，高度相近的塔相邻布置，通过适当调整安装高度和操作点就可以采用联合平台，既方便操作，又节省投资。
采用联合平台时应考虑各塔有不同的伸长量，以防止拉坏平台。
相邻小塔间的距离一般为塔径的3～4倍。
数量不多、结构与大小相似的塔可成组布置，将四个塔合为一个整体，利用操作台集中布置：如果塔的高度不同，只要求将第一层操作平台取齐，其他各层可另行考虑。
这样，几个塔组成一个空间体系，增加了塔群的刚度。
塔的壁厚就可适当降低。
塔通常安装在高位换热器和容器的建筑物或框架旁，利用容器或换热器的平台作为塔的人孔、仪表和阀门的操作与维修的通道。
将细而高的或负压塔的侧面固定在建筑物或框架的适当高度，这样可以增加刚度，减少壁厚。
直径较小(1m以下)的塔常安装在室内或框架中，平台和管道都支承在建筑物上，冷凝器可装在屋顶上或吊在屋顶梁下，利用位差重力回流。
(2)换热器换热器的热量平衡由于涉及到传热效果，换热面积、流动温差、流动强度等一系列问题，因此，换热器在运行过程中由于热量积累、局部过热、流体结焦或气化而引起的事故比较多。
化工厂中使用最多的是列管换热器和再沸器，其布置原理也适用于其他形式的换热器。
化工装置设备布置设计规定
化工装置设备布置设计规定一、设备布置原则1.安全原则：设备布置应考虑操作人员的安全，并保证设备操作的高效、稳定和可靠性。
2.便捷原则：设备布置应使设备操作和维护更加方便，便于清洁和维修。
3.经济原则：设备布置应尽量节约空间和资源，合理利用设备间的空间。
4.合理布局原则：设备布置应考虑设备的工作流程，避免交叉污染和交叉干扰。
5.美观原则：设备布置应考虑美观性和卫生标准，使设备间布局整齐、清晰明了，并易于保持干净。
二、设备布置要求1.合理安排设备间距：设备间应考虑操作员的便利度，保证操作员的工作空间。
2.设备与结构物的距离：设备与结构物的距离应满足安全工程要求，以防止设备操作时对结构物的影响。
3.设备与设备之间的距离：设备与设备之间的距离应根据实际需要，避免设备之间的干扰和交叉感染。
4.设备通风和消防要求：设备布置应保证通风和消防设施的流畅和顺畅。
5.设备运输和安装要求：设备布置要求操作员方便搬运和安装设备，以确保设备布置的顺利进行。
6.设备维护要求：设备布置应方便设备的维护和保养，保证设备的长期稳定运行。
三、设备布置步骤1.根据工艺流程图确定主要设备的布置位置，考虑工艺间的正确的顺序。
2.将设备按照工艺要求分配到不同的区域，根据设备的尺寸、形状和功能来确定设备的位置。
3.根据设备的尺寸和空间要求，确定设备之间的间距和通道位置。
4.根据设备的工作流程，考虑设备的进料和出料位置，以减少操作人员的移动和设备之间的干扰。
5.考虑设备的通风和消防要求，设备布置要保证通风设施的顺畅和消防设备的易于接近。
6.绘制设备布置图和流程图，并在实际工厂中进行调整和安装。
四、设备布置注意事项1.对于易燃、易爆、有毒或有害物质的设备，应考虑设备之间的安全距离和安全防护措施。
2.设备布置要遵循相关法律法规和安全规范，确保操作人员的安全和设备的稳定性。
3.根据设备的使用和维护要求，设备的布置应方便清洁和维修。
4.设备布置应考虑操作人员的工作流程和操作规程，减少操作人员的工作强度和劳动强度。
化工车间设备的布置，原来那么有那么多要求。
化工车间设备的布置，原来那么有那么多要求。
车间设备布置的要求车间设备布置是确定各个设备在车间中的位置;确定场地与建筑物的尺寸;确定管理、生产仪表管线、采暖通风管线的走向和位置。
最佳的设备布置应做到：经济合理，节约投资，操作维修方便、安全，设备排列紧凑，整齐美观。
设备布置时一般采用流程式布置，以满足工艺流程路径，保证工艺流程在水平和垂直方向的连续性。
在不影响工艺流程路径的原则下，将同类型的设备或操作性质相似的有关设备集中布置，可以有效地利用建筑面积，便于管理、操作与维修。
还可以减少备用设备或互为备用。
如塔体集中布置在塔架上，换热器、泵组成布置在一处等。
充分利用位能，尽可能使物料自动流送，一般可将计量设备、高位槽布置在最高层，主要设备(如反应器等)布置在中层，储槽、传动设备等布置在底层。
考虑合适的设备间距。
设备间距过大会增加建筑面积，拉长管道，从而增加建筑和管道投资;设备间距过小导致操作、安装与维修的困难，甚至发生事故。
设备间距的确定主要取决于设备管道的安装、检修、安全生产以及节约投资等几个因素。
1满足生产工艺要求1设备排列顺序的原则◆按照工艺流程的顺序进行布置；◆保证水平方向和垂直方向的连续性；◆避免物料的交叉往返；◆充分利用厂房的垂直空间布置设备。
计量罐、高位槽、回流冷凝器等设备：较高层反应设备：较低层过滤设备、贮罐等设备：最底层。
多层厂房内的设备：既保证垂直方向的连续性，又要减少操作人员在不同楼层间的往返次数。
2设备排列方法根据厂房宽度和设备尺寸确定。
宽度不超过9m的车间：一边为设备,另一边作为操作位置和通道宽度超过18m的车间：厂房中间留出3m左右的通道, 两边分别布置两排设备,(每排设备各留出1.5~2m的操作位置)中等宽度(12~15m)的车间：布置两排设备。
集中布置在厂房中间，两边留出操作位置和通道。
分别布置在厂房两边，中间留出操作位置和通道。
3操作间距◇考虑相应的操作位置和运输通道。
化工车间设备的安全布置要素探索
化工车间设备的安全布置要素探索化工车间设备的安全布置是确保工作场所安全的重要环节，它关系到工作人员的生命安全和车间设备的正常运转。
本文将从设备布置的原则、化工车间设备的分类以及安全布置要素这三个方面进行探索。
1. 合理性原则：设备布置应合理，遵循物质流程和工艺流程的要求，确保生产过程的顺利进行。
各个设备之间的布置应合理，不得相互干扰，同时要考虑到维修和保养的便利性。
2. 安全性原则：设备布置应符合安全生产的要求，保证工作人员的人身安全。
应根据化工生产的特点，合理设置设备离开安全距离，安装适当的防护设施，提供安全通道，以便在紧急情况下人员能够安全撤离。
3. 管理性原则：设备布置应考虑到管理和监控的需要。
合理设置设备的位置，以便管理人员可以进行监控和操作，确保设备正常运转。
同样，也要设立专门的储存区域，用于存放化学品和危险品，保证其安全性和易管理性。
化工车间设备可以按照用途和作用进行分类，常见的分类有：物料处理设备、反应器设备、分离设备、传热设备、储存设备等。
对于不同类型的设备，其安全布置要素也有所不同。
1. 物料处理设备：包括输送、给料、称量、搅拌等设备。
这些设备的安全布置要素包括：设备位置合理，便于物料的顺畅运输；设备应设置在稳定的基础上，避免设备晃动和倾斜；设备通风良好，避免物料吸入呼吸道。
2. 反应器设备：主要用于化学反应。
这些设备的安全布置要素包括：设备应有足够的反应空间，避免反应物料溢出；设备附近应设置合适的消防器材，防止火灾扩散；设备应设有安全阀和温度传感器等安全设备。
3. 分离设备：主要用于分离混合物中的各个组分。
这些设备的安全布置要素包括：设备应有良好的密封性，以避免气体或液体泄漏；设备应设置在防爆区域内，避免危险的化学物质暴露在空气中；设备应设有排放装置，排放有害气体。
5. 储存设备：用于储存化学品和危险品。
这些设备的安全布置要素包括：设备应存放在专门的储存区域内，避免与其他设备产生火源；设备应设有泄漏监测装置，及时报警；设备应设置防火墙，防止火灾蔓延。
化工企业设备、管道设计布置技术要求
化工企业设备、管道设计布置技术要求1设备布置设计的一般要求是什么？答：（1）满足工艺流程要求，按物流顺序布置设备；（2）工艺装置的设备、建筑物、构筑物平面布置的防火间距应符合安全生产和环境保护要求；（3）应考虑管道安装经济合理和整齐美观，节省用地和减少能耗，便于施工、操作和维修；（4）应满足全厂总体规划的要求；装置主管廊和设备的布置应根据装置在工厂总平面图上的位置以及有关装置、罐区、系统管廊、道路等的相对位置确定，并与相邻装置的布置相协调；（5）根据全年最小频率风向条件确定设备、设施与建筑物的相对位置；（6）设备应按工艺流程顺序和同类设备适当集中相结合的原则进行布置。
在管廊两侧按流程顺序布置设备、减少占地面积、节省投资。
处理腐蚀性、有毒、粘稠物料的设备宜按物性分别紧凑布置；（7）设备、建筑物、构筑物应按生产过程的特点和火灾危险性类别分区布置。
为防止结焦、堵塞、控制温降、压降，避免发生副反应等有工艺要求的相关设备，可靠近布置；（8）设备基础标高和地下受液容器的位置及标高，应结合装置的坚向布置设计确定；（9）在确定设备和构筑物的位置时，应使其地下部分的基础不超出装置边界线；（10）输送介质对距离。
角度、高差等有特殊要求的管道布置，应在设备布置设计时统筹规划。
2装置中主管廊宽度、跨度和高度的确定应考虑哪些因素？答：（1）管廊的宽度：1）管廊的宽度主要由管道的数量和管径的大小确定。
并考虑一定的预留的宽度，一般主管廊管架应留有10％－20％的余量，并考虑其荷重。
同时要考虑管廊下设备和通道以及管廊上空冷设备等结构的影响。
如果要求敷设仪表电缆槽架和电力电缆槽架，还应考虑其所需的宽度。
管廊上管道可以布置成单层或双层，必要时也可布置三层。
管廊的宽度一般不宜大于10m；2）管廊上布置空冷器时，支柱跨距宜与空冷器的间距尺寸相同，以使管廊立柱与空冷器支柱中心线对齐；3）管廊下布置泵时，应考虑泵的布置及其所需操作和检修通道的宽度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工厂常见设备的布置要求1、塔的布置方式有哪几种？具体要求为？（1）单排布置，一般情况下较多采用单排布置，管廊的一侧有两个或两个以上的塔或立式容器时，一般中心线对齐，如二个或二个以上的塔设置联台平台时，宜中心线对齐或切线对齐；（2）多排布置，对于直径较小本体较高的塔，可以双排布置或成三角形布置，这样，可以利用平台将塔联系在一起，提高其稳定性。
但对平台生根构件应采用可以滑动的导向节点，以适应不同操作温度的热胀影响；（3）构架式布置，对直径DN≤IOOOmm的塔还可以布置在构架内或构架的一侧。
对用构架提高其稳定性和设置平台、梯子。
对于布置在构架上的分段塔，当无法使用机动吊装机具时，应在构架上设置检修吊装设施。
2、塔与其关联的设备的布置有什么要求？塔与其关联设备如进料加热器、非明火加热的重沸器、塔顶冷凝冷却器、回流罐、塔底抽出泵等，宜按工艺流程顺序靠近布置，必要时可形成一个独立的操作系统,设在一个区内，这样便于操作管理。
3、沿管廊布置的塔和立式管器与管廊的间距如何确定？（1）在塔与管廊之间布置泵时，应按泵的操作、维修和配管要求确定；（2）塔与管廊之间不布置泵时，塔外壁与管架立柱中心线之间的距离，不宜小于3m。
4、塔与塔之间或塔与其他相邻设备之间的距离如何确定？塔与塔之间或塔与其他相邻设备之间的距离，除应满足管道、平台、仪表和小型设备等布置和安装的要求外，尚应满足操作、维修通道和基础布置的需耍。
两塔之间的净距不宜小于2.5m。
5、塔和立式容器的安装高度应符合哪些要求？（1）当利用内压或流体重力将物料送往其他设备或管道时，应由其内压和被送往设备或管道的压力和高度确定；（2）当用泵抽吸时，应由泵的汽蚀余量和吸入管道的压力降确定设备的安装高度；（3）带有非明火加热重佛器的塔，其安装高度，应按工艺要求的塔和重沸器之间的相互关系和操作要求确定；（4）应满足塔底管道安装和操作所需要的最小净空，且塔的基础面高出地面不应小于20OmmC6、换热设备的布置一般要求是什么？（1）与分储塔关联的管壳式换热设备，如塔底重沸器，塔顶冷凝冷却器等。
宜接工艺流程顺序布置在分储塔的附近；（2）两种物料进行热交换的换热器，宜布置在两种物料进出口相连的管道最近的位置；（3）一种物料与几种不同物料进行换热的管壳式换热器，应成组布置；（4）用水或冷剂冷却几组不同物料的冷却器，宜成组布置；（5）成组布置的换热设备，宜取支座基础中心线对齐，当支座间距不相同时，宜取一端支座基础中心线对齐。
为了管道连接方便，地面上布置的换热器也可采用管程进出口管嘴中心线对齐；（6）换热设备应尽可能布置在地面上,但是换热设备数量较多可布置在构架上：①浮头式换热器在地面上布置时，应满足下列要求:浮头和管箱的两侧应有宽度不小于0.6m的空地，浮头端前方宜有宽度不小于1.2m的空地；管箱前方从管箱端算起应留有比管束长度至少长1.5m的空地。
②浮头式换热器在构架上布置时，应满足下列要求：浮头端前方平台净空不宜小于0.8m；管箱端前方平台净空不宜小于Imn,平台采用可拆卸式栏杆，并应考虑管束抽出区所需的空间；构架高度应能满足换热器的管箱和浮头的头盖吊装需要。
（7）为了节约占地或工艺操作方便可以将两台换热设备重叠在一起布置。
但对于两相流介质或壳体直径大于或等于1.2m的换热器不宜重叠布置；（8）换热器之间、换热器与其他设备之间的净距不宜小于0.7m；（9）重质油品或污染环境的物料的换热设备不宜布置在构架上；（Io）操作温度高于物料自燃点的换热器的上方，如无楼板或平台隔开，不应布置其他设备。
7、重沸器的布置一般要求是什么？（1）明火加热的重沸器与塔的间距，应按防火规范中加热炉与塔的间距要求布置；（2）用蒸汽或热载体加热的卧式重沸器应靠近塔布置，并与塔维持一定高差（由工艺设计确定），二者之间的距离应满足管道布置要求，重沸器抽管束的一端应有检修场地和通道；（3）立式重沸器宜用塔作支撑布置在塔侧，并与塔维持一定高差（由工艺设计确定）。
其上方应留有足够的检修空间;（4）一座塔需要多台并联的立式重沸器时，重沸器的位置和安装高度，除保证工艺要求外，尚应满足进出口集合管的布置要求并便于操作和检修。
8、空冷器的布置一般要求是什么？（1）空气冷却器（以下简称空冷器）宜布置在装置全年最小频率风向的下风侧；（2）空冷器应布置在主管廊的上方、构架的顶层或塔顶；（3）空冷器不应布置在操作温度等于或高于物料自燃点和输送、储存液化燃设备的上方；否则应采用非燃烧材料的隔板隔离保护；（4）多组空冷器布置在一起时，应布置形式一致，宜采用成列式布置；应避免一部分成列式布置而另一部分成排布置；（5）斜顶式空冷器不宜把通风面对着夏季的主导风向。
斜顶式空冷器宜成列布置，如成排布置时，两排中间应有不小于3m的空间；（6）并排布置的两台增湿空冷器或干湿联合空冷器的构架立柱之间的距离，不应小于3m；（7）空冷器管束两端管箱和传动机械处应设置平台；（8）布置空冷器的构架或主管廊的一侧地面上应留有必要的检修场地和通道。
9、空冷器的布置如何避免自身的或相互间的热风循环？（1）同类型空冷器布置在同一高度；（2）相邻空冷器靠紧布置；（3）成组的干式鼓风式空冷器与引风式空冷器分开布置，引风式空冷器应布置在鼓风式空冷器的常年最小频率风向的下风侧；（4）引风式空冷器与鼓风式空冷器布置在一起时，应将鼓风式空冷器管束提高。
10、加热炉的布置一般要求是什么？（1）明火加热炉宜集中布置在装置的边缘井靠近消防通道，且应于可燃气体、液化燃、甲B类液体设备的全年最小频率风向的下风侧；（2）加热炉与其他明火设备应布置在一起；（3）几座加热炉可按炉子中心线对齐成排布置。
两座加热炉净距不宜小于3m；（4）当采用机动维修机具吊装加热炉炉管时，应有机动维修机具通行的通道和检修场地。
对于带有水平炉管的加热炉，在抽出炉管的一侧，检修场地的长度不应小于炉管长度加2m；（5）加热炉外壁与检修道路边缘的间距不应小于3m；（6）对于设有蒸汽发生器的加热炉，汽包宜设在加热炉顶部或邻近的构架上；（7）加热炉与其附属的燃料气分液罐、燃料气加热器的间距，不应小于6m；（8）当加热炉有空气预热器、鼓风机、引风机等辅助设备时，辅助设备的布置应不妨碍其本身和加热炉的检修；（9）加热炉与露天布置的液化烽设备间的防火间距不应小于22.5m,当设备之间设置非燃烧材料的实体墙时，其间距可减少，但不得小于15m。
实体墙的高度不宜小于3m,距加热炉不宜大于5m,并应能防止可燃气体窜入炉体；（10）当液化烽设备的厂房或甲类气体压缩机房朝向加热炉一面为封闭墙时，加热炉与厂房的间距可减少，但不得小于15m。
11、立式容器布置的方式有哪些要求？立式容器的外形与塔类似，只是内部结构没有塔的内部结构复杂，立式容器的布置方式和安装高度等可参考塔的布置要求，另外尚应考虑以下要求：（1）为了操作方便，立式容器可以安装在地面、楼板或平台上，也可以穿越楼板或平台，用支耳支撑在楼板或平台上;（2）立式容器穿越楼板或平台安装时，应尽可能避免容器上的液面指示、控制仪表也穿越楼板或平台；（3）立式容器为了防止粘稠物料的凝固或固体物料的沉降，其内部带有大负荷的搅拌器时，为了避免振动影响，应尽可能从地面设置支承结构；（4）对于顶部开口的立式容器，需要人工加料时，加料点的高度不宜高出楼板或平台Im,,如高出Im时，应考虑设加料平台或台阶。
12、卧式容器的布置和安装高度有哪些要求？（I）卧式容器宜成组布置。
成组布置卧式容器宜按支座基础中心线对齐或按封头切线对齐。
卧式容器之间的净空可按O.7m考虑。
（2）在工艺设计中确定卧式容器尺寸时，尽可能选用相同长度不同直径的容器，以利于设备布置。
（3）确定卧式容器的安装高度时，除应满足物料重力流或泵吸入高度等要求外，尚应满足下列要求：容器下有集液包时，应有集液包的操作和检测仪表所需的足够空间；容器下方需设操作通道时，容器底部配管与地面净空不应小于2.2m；不同直径的卧式容器成组布置在地面或同一层楼板或平台上时，直径较小的卧式容器中心线标高可适当提高，使与直径较大的卧式容器筒体项面标高一致，以便于设置联合平台。
（4）卧式容器在地坑内布置时，应妥善处理坑内的积水和有毒、可燃易爆介质的积聚。
坑内尺寸应满足容器的操作和检修要求。
对多雨地区可考虑在地坑上部设置雨棚。
（5）卧式容器的平台的设置要考虑人孔和液面计等操作。
顶部平台标高宜比顶部管嘴法兰面低15Omm。
当液面计上部接口高度距地面或操作平台超过3m时，液面计应装在直梯附近。
对于集中布置的卧式容器可设联合平台。
13、泵的布置方式有哪几种？泵的布置方式有三种：露天布置、半露天布置和室内布置：（1）露天布置露天布置的泵，通常集中布置在管廊的下方惑侧面，也可分散布置在被抽吸设备的附近。
其优点是通风良好，操作和检修方便；（2）半露天布置半露天布置的泵适用于多雨地区，一般在管廊下方布置泵，在上方管道上部设雨棚。
或将泵布置在构架的下层地面上，以构架平台作为雨棚。
这些泵可根据与泵有关设计布置要求，将泵布置成单排、双排或多排；（3）室内布置在寒冷或多风沙地区可将泵布置在室内。
如果工艺过程要求设备布置在室内时，其所属的泵也应在室内布置。
14、泵布置有何具体要求？（1）成排布置的泵应按防火要求、操作条件和物料特性分组布置；泵露天、半露天布置时；操作温度等于或高于自燃点的可燃液体泵宜集中布置；与操作温度低于自燃点的可燃液体泵之间应有不小于4.5m的防火间距；与液体燃泵之间应有不小于7.5m的防火间距；（2）泵成排布置时，宜将泵端出。
人口中心线对齐，或将泵端基础边线对齐；（3）泵双排布置时，宜将两排泵的动力端相对，在中间留出检修通道；（4）泵布置在主管廊下方或外侧时，泵区通道的最小净宽为2m,最小净高为3m,泵端前面操作通道的宽度，不应小于1m；（5）泵布置在管廊下方或外侧时，不论是单排或双排，泵和驱动机的中心线宜与管廊走向垂直;（6）泵布置在室内时，两排泵净距不应小于2m。
泵端或泵侧与墙之间的净距应满足操作、检修要求且不宜小于Im；（7）除安装在联合基础上的小型泵外，两台泵之间的净距不宜小于0.7m；（8）泵的基础面宜高出地面200mm。
最小不得小于100mm；在泵吸入口前安装过滤器时，泵基础高度应考虑过滤器能方便清洗和拆装；（9）立式泵布置在主管廊下方或构架下方时，其上方应留出泵体安装和检修所需的空间；（10）输送极度危害物质（如丙烯？氢氟酸等）的泵房与其他泵房应分隔设置; （11）消防水泵房应设双动力源；（12）公用备用泵宜布置在相应泵的中间位置；（13）泵的布置应考虑管道柔性设计要求。
15、压缩机的布置一般要求是什么？（1）压缩机组及其附属设备的布置，应满足制造厂的要求；（2）压缩机宜布置在被抽吸的设备附近，其附属设备宜靠近机组布置；（3）可燃气体压缩机的布置应符合下列要求：与明火设备、非防爆的电气设备的间距，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》和《石油化工企业设计防火规范》的规定；宜露天布置或半敞开布置。
