松下TC—2188型彩电分析与检修松下TC—2188为21英寸直角平面遥控彩色电视机，它采用C150机芯，能接收五种制式彩色电视信号，微电脑控制功能完善，在国内有相当多的用户。
松下TC—2188型彩色采用的集成电路比较新颖，某些电路很复杂，下面介绍其主要电路的原理与检修方法。
一、开关电源分析与检修该开关电源设计独特，采用STR-S6307厚膜电路，在收看状态，主路输出115V直流电压，在待机状态主路输出降为30V。
该开关电源采用光电管耦合，使电视机底板不带电，而且保护功能很多，电路很复杂，故障检修难度大。
1.开关管振荡电路与开关管振荡有关的电路如图1所示。
220V交流电经桥堆D806整流，在滤波电容C809上产生约300V直流电压。
300V电压经T801开关变压器（P1）,(P2)初级绕组加到IC802(1)脚内部开关管c极上；另外经开启电阻R805、R806加到IC802(3)脚内部开关管b极上，从而使开关管开启导通。
由T801(B1),(B2)绕组产生感应电势经R807、C811耦合到与IC802(3)脚相连的内部开关管的基极，从而形成正反馈，使开关管Ql工作在截止或饱和状态。
IC802(4)、(5)脚为正反馈激励改善脚，在开关管Q1截止期间，T801(B1)端电势为负，(B2)端电势为正。
该电势经D1、D802整流，在C812上产生左正右负电压，此时IC802内部Q2管截止。
在开关管Q1饱和期间，(B2)端电势为负，(B1)端电势为正。
该电势除了经R807、C81l正反馈作用使开关管Q1饱和导通外，还经IC802(5)脚使内部Q2导通，于是C812左正右负电压经Q2c-e极、Qlb-e极、R808放电。
C812的放电使开关管Q1得到良好的激励。
加速进入到饱和状态。
2．保持执行电路保护执行电路如图2所示。
如果电路发生某种过流过压异常现象，Q804将饱和导通，开关管Ql的b极振荡器激励脉冲将被Q804c—e极短路，开关电源停止工作。

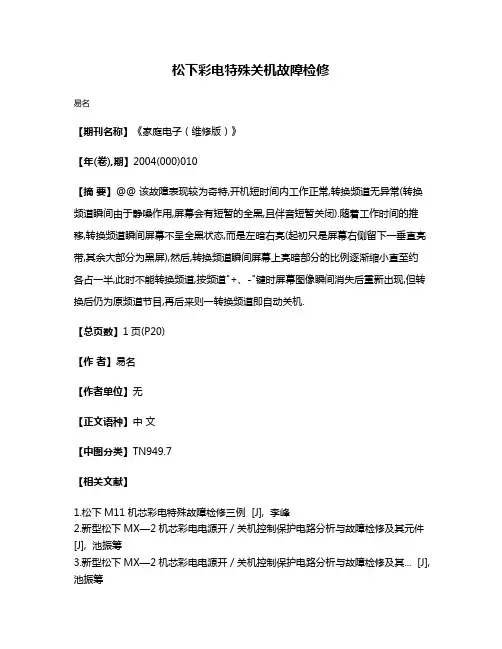

松下彩电特殊关机故障检修
松下彩电特殊关机故障检修
易名
【期刊名称】《家庭电子（维修版）》
【年(卷),期】2004(000)010
【摘要】@@ 该故障表现较为奇特,开机短时间内工作正常,转换频道无异常(转换频道瞬间由于静噪作用,屏幕会有短暂的全黑,且伴音短暂关闭).随着工作时间的推移,转换频道瞬间屏幕不呈全黑状态,而是左暗右亮(起初只是屏幕右侧留下一垂直亮带,其余大部分为黑屏),然后,转换频道瞬间屏幕上亮暗部分的比例逐渐缩小直至约
各占一半,此时不能转换频道,按频道"+、-"键时屏幕图像瞬间消失后重新出现,但转换后仍为原频道节目,再后来则一转换频道即自动关机.
【总页数】1页(P20)
【作者】易名
【作者单位】无
【正文语种】中文
【中图分类】TN949.7
【相关文献】
1.松下M11机芯彩电特殊故障检修三例 [J], 李峰
2.新型松下MX—2机芯彩电电源开／关机控制保护电路分析与故障检修及其元件[J], 池振筹
3.新型松下MX—2机芯彩电电源开／关机控制保护电路分析与故障检修及其... [J], 池振筹
4.松下M—25C遥控彩电特殊故障检修实例二则 [J], 池振筹
5.松下彩电特殊关机故障检修 [J], 易名
因版权原因，仅展示原文概要，查看原文内容请购买。
彩电常见故障及维修
彩电常见故障及维修1、海信TC2125 (A3)机心自动搜索时能把所有的节目识别出来，并存储，图像清晰，恢复正常收看后，个节目都偏离正常位置：AFT电路V121漏电。
2、海信TC2140M(CPU M37211M2-562SP)(小信号处理TDA8361)搜索识别和位置正常，搜索完后一个节目也没有，原先存的节目基本正常,换CPU,存储器不能解决故障，固定高频头AFT电压，出现清晰图像和伴音：AFT电路有一个三极管击穿。
判断AFT电路故障方法：进入手动微调状态，向上或向下，声图有较大变化或手动微调能声像俱佳，退出后变差，就认定AFT电路故障。
2002.3.3索尼背投彩电检修实例（上）2002.3.41、指示灯亮，无光栅，无伴音：IC803(CA0007AD)坏，投影管漏油。
2、屏幕中心由一个一分硬币大小的圆形污斑：有一个投影管不良。
3、红光栅，回扫线：聚焦组件某一引线虚焊。
4、有时屏幕上无字幕，有时还伴有水平聚焦变差现象，垂直聚焦良好：IC501(2)D527(5V)击穿。
索尼大屏幕彩电慢性绿色故障的检修KV-L34MF1 从左到右慢慢变绿：消磁控制电路故障，应急改进方法。
用飞利浦CTV-222S遥控系统改造索尼KV-2553TC彩电。
长虹C2588（NC-2)彩电屡烧行管:光电耦合器NQ826集电极R842(56欧）变大为140K。
海尔HT 2529彩电换太黑屏的取消方法图像内容影响场副总线控制扑朔迷离东杰EK2198A （小信号处理TV1231N),（CPU TMP87CK38N)图像向中间压缩，忽大忽小：进入维修状态，调MOD0,MOD1.高路华TC2528 CPU（34300N4-721SP)每次开机进入AV状态(待机状态）的解密方法。
TDA4501.TDA8305(27)C416介质损耗变变大（行逆程电容变质引起沙堡异常）引起故障现象是行幅略有缩小，右侧有一垂直黑带。
为什么长虹彩电可以在极低电压下工作C2919P 局部电路图飞利浦机心彩电有伴音无光栅故障检修方法福日2175 TDA4501 TDA3561 TDA3653 TDA8440检修方框图电源引起的特殊故障02.3.121、海信TC2531 （A6-CB)开机黑屏10分钟后自动关机：N1002(9)无5V，VD432坏。
松下2188S

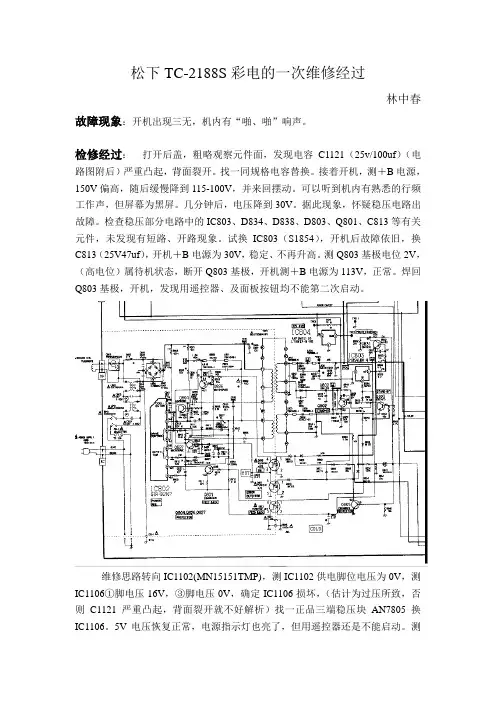

松下TC-2188S彩电的一次维修经过林中春故障现象：开机出现三无，机内有“啪、啪”响声。
检修经过：打开后盖，粗略观察元件面，发现电容C1121（25v/100uf）（电路图附后）严重凸起，背面裂开。
找一同规格电容替换。
接着开机，测＋B电源，150V偏高，随后缓慢降到115-100V，并来回摆动。
可以听到机内有熟悉的行频工作声，但屏幕为黑屏。
几分钟后，电压降到30V。
据此现象，怀疑稳压电路出故障。
检查稳压部分电路中的IC803、D834、D838、D803、Q801、C813等有关元件，未发现有短路、开路现象。
试换IC803（S1854），开机后故障依旧，换C813（25V47uf），开机＋B电源为30V，稳定、不再升高。
测Q803基极电位2V，（高电位）属待机状态，断开Q803基极，开机测＋B电源为113V，正常。
焊回Q803基极，开机，发现用遥控器、及面板按钮均不能第二次启动。
维修思路转向IC1102(MN15151TMP)，测IC1102供电脚位电压为0V，测IC1106①脚电压16V，③脚电压0V，确定IC1106损坏，（估计为过压所致，否则C1121严重凸起，背面裂开就不好解析）找一正品三端稳压块AN7805换IC1106。
5V电压恢复正常，电源指示灯也亮了，但用遥控器还是不能启动。
测IC1102-36脚电位，随着遥控器按钮的按下，36脚电位有明显的摆动，说明接收电路正常，测IC1102的42脚43脚（供电脚）有5V电压，7脚（复位）有5V 电压，45脚有2.3V，44脚有0V，（不正常），47脚5V，48脚4V，（不正常）怀疑IC1102损坏，试换IC1103（24C01），IC1102的48脚恢复为5V，说明IC1103也损坏。
经多处寻找，终于在省城购得一片MN15151TMP(好贵的)。
本以为问题就此了结，换上后，用遥控器一按，仍然不能启动。
好急呀！？，再测IC1102各脚电位，都正常呀，没择了。

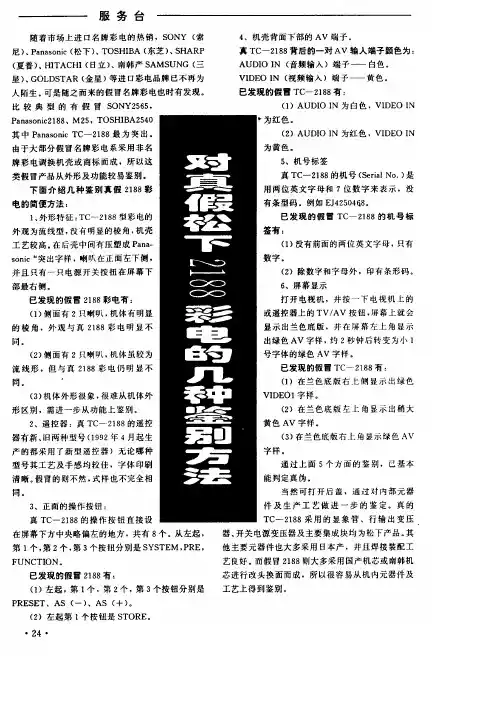

对真假松下2188彩电的几种鉴别方法
最 为 突出
,
.
( 2 ) A U D IO IN
为红 色
,
V I D E O IN
由于 大部 分假 冒 名 牌 彩 电 系 采 用 非名 牌 彩电调 换机 壳或商 标 而 成 所 以这
。
为黄 色
5
、
。
机号标 签
T C 一 218 8
类假 冒产 品 从外形 及 功能 较 易 鉴 别 下 面 介 绍 几 种 鉴别 真 假 电 的简便方法
并 按 一 下 电 视 机 上的
,
l ) 侧 面 有 2 只 喇叭 (
机 体 有明 显
或遥控 器 上 的 T V / A V 按 钮 屏 幕 上 就 会
显 示 出兰 色 底 版 出 绿色 A V 字 样
, ,
的棱角
同
。
,
外 观与 真
2
2 188
彩 电 明显 不
,
并在 屏幕 左 上 角显 示 约
2
秒 钟 后转 变 为 小
、
H IT A C H I
旧立
南 韩 产 S A M S U N G (三
口 彩电 品 牌 已 不 再 为
.
AU
I D
O
I N
( 音频输 入 ) 端 子 ( 视频 输 入 ) 端 子 Tc
星)
、
G O L D S T A R (金 星 )
.
等进
N
V ID E O IN
人陌 生
可 是 随 之 而 来 的 假 冒名牌彩 电也 时有 发 现
。 ,
字样
。
字体 印刷
通过 上面 5 个方面 的鉴 别
已基本
清 晰 假 冒的 则不 然 式 样 也 不 完 全相

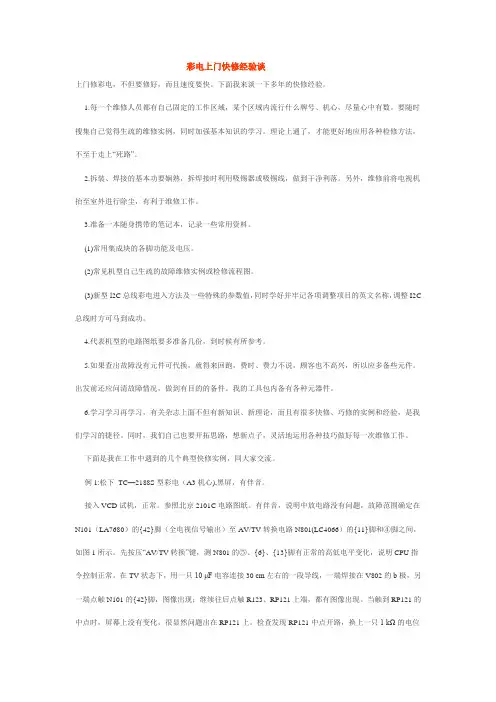

彩电上门快修经验谈
彩电上门快修经验谈上门修彩电，不但要修好，而且速度要快。
下面我来谈一下多年的快修经验。
1.每一个维修人员都有自己固定的工作区域，某个区域内流行什么牌号、机心，尽量心中有数。
要随时搜集自己觉得生疏的维修实例，同时加强基本知识的学习。
理论上通了，才能更好地应用各种检修方法，不至于走上“死路”。
2.拆装、焊接的基本功要娴熟，拆焊接时利用吸锡器或吸锡线，做到干净利落。
另外，维修前将电视机抬至室外进行除尘，有利于维修工作。
3.准备一本随身携带的笔记本，记录一些常用资料。
(1)常用集成块的各脚功能及电压。
(2)常见机型自己生疏的故障维修实例或检修流程图。
(3)新型l2C总线彩电进入方法及一些特殊的参数值，同时学好并牢记各项调整项目的英文名称，调整I2C 总线时方可马到成功。
4.代表机型的电路图纸要多准备几份，到时候有所参考。
5.如果查出故障没有元件可代换，就得来回跑，费时、费力不说，顾客也不高兴，所以应多备些元件。
出发前还应问清故障情况，做到有目的的备件。
我的工具包内备有各种元器件。
6.学习学习再学习，有关杂志上面不但有新知识、新理论，而且有很多快修、巧修的实例和经验，是我们学习的捷径。
同时，我们自己也要开拓思路，想新点子，灵活地运用各种技巧做好每一次维修工作。
下面是我在工作中遇到的几个典型快修实例，同大家交流。
例1:松下TC—2188S型彩电（A3机心),黑屏，有伴音。
接入VCD试机，正常。
参照北京2101C电路图纸。
有伴音，说明中放电路没有问题，故障范围确定在N101（LA7680）的{42}脚（全电视信号输出）至AV/TV转换电路N801(LC4066）的{11}脚和④脚之间，如图1所示。
先按压“AV/TV转换”键，测N801的⑤、{6}、{13}脚有正常的高低电平变化，说明CPU指令控制正常。
在TV状态下，用一只10 μF电容连接30 cm左右的一段导线，一端焊接在V802的b极，另一端点触N101的{42}脚，图像出现；继续往后点触R123、RP121上端，都有图像出现。
乐声TC-2188S彩电开关电源检修经验
乐声TC-2188S彩电开关电源检修经验该机开关电源的核心器件是厚膜电路IC802，其内部等效电路及引脚功能如图1-2所示；电源电路中主要元器件作用：Q804、Q805、Q826、Q827、Q831等组成电源系统保护功能控制电路，IC803（S1854LBM-4）为取样、比较误差放大器集成电路，Q802、Q803为遥控关机控制管，D803是主电源（+B）电压误差信号光电耦合器，D811、D836是保护电路监控信号光电耦合器。
该开关电源有市电整流滤波、开关振荡、稳压控制、待机控制及保护功能等五部分电路组成，其正常工作时共输出115V、46V、16V三组直流电压，其作用分别是：⑴主电源+B（115V）直流电压：主要是给行扫描输出电路供电。
⑵46V直流电压：在收视状态主要给待机控制管Q803提供集电极工作电源，在待机状态或刚开机瞬间微处理器处于复位状态时，该输出端电压降为8.6V左右，并通过导通的Q802给5V稳压块IC1106提供电压源，以形成5V遥控电源给遥控电路微处理器继续供电。
⑶16V直流电压：主要给三个光电耦合器及IC1106与12V稳压块IC804等电路供电。
其中IC804输出的12V直流电压分别给行场振荡、中频通道、亮度通道及色度解码等信号处理电路供电。
2.电路的特点（1）电路中未设置遥控专用的副电源电路，即IC802(STR-S6307)既是主开关电源电路，又是遥控电路的辅助电源电路，在收看状态时，电源电路输出115V、46V、16V三组直流电压；在[1] [2] [3] [4] [5] [6] [7] [8] [9] [10] ... 下一页 >>等机状态下，因主电源电路工作于微弱振荡状态，其输出端电压分别降为30V、8.6V、3.6V。
（2）在稳压、遥控关机及保护电路中分别采用D803、D811、D836等光电耦合器进行控制信号耦合，使电路除开关电源IC802(STR-S6307)外，均为冷底板电路，从而可有效地提高整机工作的安全性能，同时也方便了维修与检查。
松下CRT电视机芯通病快速查询实例本
1.机器型号：TC2185（M15L）故障：开机吱吱声响，Q834击穿。
检修：更换电源ICSTR50213。
2.机器型号：TC2185（M15L）故障：有光选台不存。
检修：D1128，D1129，D1130有坏件。
3.机器型号：TC2188（C150）故障：伴音小，有杂音。
检修：更换C209。
4.机器型号：TC2188（C150）故障：水平一亮线。
（场IC，供电正常）检修：维修开关漏电，拆除，连线。
5机器型号：TC21L3R（MX-1A)故障：水平一亮线，关小亮度或对比度能满屏。
检修：R525（137K）开路。
6.机器型号：TC2160（MX-3）故障：三无。
检修：R802或R803开路。
7.机器型号：TC2160（MX-3）故障：三无，D835击穿。
检修：更换C805，C825，D835。
8.机器型号：TC2160（MX-3）故障：图像淡，对比度失控。
检修：R525开路。
（Tc2140，TC2148为R526）9.机器型号：TC-M25（M15M）故障：图像有窗帘状横波纹干扰。
检修：D1124漏电。
10.机器型号：TC-M25C（M15M）故障：开机沙沙声最大，有雪花无图像。
检修：副电源5V无电压。
11.机器型号：TC29V1R（M16M）故障：图像行场不同步。
检修：D611漏电。
12.机器型号：TC29V30R（M16MV3）故障：伴音声小，失真。
检修：副电源C885失效。
13机器型号TC25V40R（MX-2A）故障：开机有高压后X射线保护。
检修：更换C452并清洗附近线路板。
14.机器型号：TC29GF12G（M17）故障：收台无图像。
检修：中放IC5V或12V供电线路霉断。
（双面印板）15.机器型号：TC29GF12G（M17）故障：图像有色彩无亮度。
检修：Y板亮度信号中断。
16.机器型号：TC29GF85R（M18M）故障：开机有高压后保护。
检修：Q590漏电。
17.机器型号：TC29GF85R（M18M）故障：黑屏。
松下彩电各种机芯保护电路
松下彩电各种机芯保护电路一、松下Ml5机芯彩电保护电路原理与检修松下M15机芯彩电的典型机型有18英寸的TC—1870、1871、1872、1873，20英寸的TC—2070、2090，21英寸的TC—2171、2173、2185、2186、D21及25英寸的TC—D25等。
现以国内拥有量较大的TC—D21型彩电为例介绍该机芯彩电保护电路的工作原理与故障检修。
(一)保护电路的工作原理该机芯彩电共设有电源系统与扫描系统两套保护电路。
由于两套保护电路所控制的对象不同，其保护动作后产生的故障特征也有所差异，因此在检修时可根据具体的故障特征来区分故障是哪套保护电路动作所致。
1．电源系统保护电路原理分析该系统保护电路是由图3所示电路构成。
具有+B(113V)输出端过压保护、+12V负载短路保护、待命电源形成的4．7V过压保护及其负载短路保护等四种保护功能，其保护原理分别是：(1)+B(113V)输出端过压保护由Q834、C845、C846、R829等组成。
其中Q834内并接有130V齐纳稳压管，在+B输出端电压正常时，Q834呈阻断状态；而当某种原因引起+B输出端电压高于130V时，Q834齐纳导通使+B输出端被短路，迫使开关电源停止工作，从而达到保护行输出电路免遭过压损坏之目的。
此时若待命电源工作正常，将产生开机后“待机”指示灯闪烁约两秒后变常亮的特征现象。
(2)12V电源负载短路及无输出保护由Q851、C870、D851等构成。
当某种原因引起12V电源负载电路出现过流或短路故障或12v电压形成电路不良引起12V输出端电压低于3V时，因D851阴极电位过低而正向导通，则Q851饱和导通，其集电极输出低电平使待机控制管Q814处于截止状态，继而引起待命电源开始工作，迫使开关电源停止工作，整机处于“待机”保护状态。
显然该保护电路起控的特征现象是待机指示灯D813—直发光。
电路中C870作用是起延迟功能，迫使开机瞬间Q851导通时间滞后于Q814确保顺利开机。
松下2188S彩电无规律自动关机故障检修思路
松下２１８８Ｓ彩电无规律自动关机故障检修思路——兼答《电子报》２００２年第２期安徽王永政读者点题2002年,第37期,类别:彩电维修松下２１８８Ｓ彩电开关电源电路中，Ｑ８０４、Ｑ８２６、Ｑ８２７及光电耦合器Ｄ８１１、Ｄ８３６等组成具有多种保护功能的综合保护执行电路（参考附图）。
其中Ｑ８２６、Ｑ８２７接成模拟可控硅形式，即Ｑ８２７基极等效于可控硅的控制极，当该极有０．７Ｖ触发电压时，Ｑ８２７导通，由于正反馈的作用，使Ｑ８２６、Ｑ８２７相继迅速饱和导通，则Ｑ８２６集电极输出约１．２Ｖ高电平电压，经Ｒ８５６、Ｒ８２５分压加到Ｑ８０４基极使之饱和导通，从而使电源厚膜电路ＩＣ８０２（ＳＴＲ－Ｓ６３０７）{3}脚的正反馈电流被Ｑ８０４短路分流，强制开关电源因振荡电路停振而停止工作，实现电源过流、过压保护功能。
由于该保护功能执行控制电路具有自锁功能，因此一旦保护电路起控，其保护状态将维持原状，直到切断交流电源，待Ｃ８０９两端直流高压全部泄放后方可重新启动开机。
据此结合安徽王永政读者点题的故障现象，判断故障是某种原因引起综合保护电路起控所致。
Ｑ８３１、Ｄ８３０、Ｄ８３１、Ｑ４５４、Ｄ５２２等构成该机保护功能取样检测电路，与保护功能执行控制电路组合，具有＋Ｂ（１１５Ｖ）过流和过压保护、＋Ｂ负载短路及无输出保护、开关电源输出的１６Ｖ、４６Ｖ负载短路保护、场输出过流保护、显像管阳极高压过压保护及开关电源厚膜块ＩＣ８０２内部开关管过流保护等八种保护功能。
该部分电路的故障检修思路如下：１．若开机瞬间电源指示灯不亮，但测得＋Ｂ输出端有瞬时跳变电压输出，可判断故障是因４６Ｖ电压形成电路不良，或４６Ｖ输出端负载电路存在短路元件引起保护电路起控保护所致。
此时需焊脱Ｄ８３７，在开机瞬间检测４６Ｖ输出端（Ｃ８１７两端）有无跳变电压，若无则应检查４６Ｖ电压形成电路Ｄ８０８、Ｃ８１７等元件；若有瞬时跳变电压，应检查４６Ｖ电压输出端负载电路元件及Ｃ８１７是否严重漏电或Ｄ８０８软击穿损坏等。
松下tc-2188s彩电无规律自动关机的检修
根据笔者对该机型的检修经验，当该机出现“点题”中所述无规律自动关机现象时，较常见的原因为光电耦合器Ｄ８１１和Ｄ８３６开路损坏。当Ｄ８１１开路时，Ｑ８２７触发导通，而Ｄ８３６开路时，虽然Ｄ８２３正端无电压，按保护电路原理分析，Ｑ８２７无触发电流，不会引发保护关机，但Ｄ８３６开路后会使Ｃ８２４上电压升高。开关电路正常工作时Ｃ８２４上的电压有两路来源，一是３００Ｖ电压经Ｒ８０５、Ｒ８０６分压后通过Ｒ８５８供给。虽然Ｒ８０５、Ｒ８０６分压点电压较高（１００Ｖ以上），但经Ｒ８５８（１８０ｋΩ）、Ｒ８５９（１０ｋΩ）再次分压后其电压值已很低。因此，Ｃ８２４上的实际电压为Ｔ８０１ Ｂ１、Ｂ２绕组输出的交流电压经Ｄ８２２整流所得，其值约８．１Ｖ。当Ｄ８３６开路后，Ｒ８５９失去了分压作用，Ｒ８０５、Ｒ８０６分压点的电压将通过Ｒ８５８全部加至Ｃ８２４上，当此电压超过Ｑ８２６的ｃ、ｅ极的耐压时，Ｑ８２６击穿，触发Ｑ８２６、Ｑ８２７、Ｑ８０４进入饱和导通状态，开关电源停止工作。由于Ｑ８２６的ｃ、ｅ极击穿电压实测在１００Ｖ左右，因此，当市电电压较低时，Ｒ８０５、Ｒ８０６分压点电压相对较低，Ｑ８２６处于临界击穿状态，而当市电电压稍有波动时，就将超过Ｑ８２６的击穿电压值而引发故障。因此，该故障的发生无规律且在故障发生前无任何异常现象出现。
松下tc-2188s彩电无规律自动关机的检修
问：松下ＴＣ－２１８８Ｓ彩电收看中无规律自动关机，请问此故障的原因及如何检修？
答：松下ＴＣ－２１８８Ｓ（ＴＣ－２５８８）彩电采用Ｃ－１５０机心。其开关电源与保护电路互相关联，电路较为复杂。出现无规律自动关机故障现象，应为保护电路动作所致。要检修该故障，须先弄请其保护电路的工作原理。
松下TC-2188型彩色电视机速修手册
松下TC-2188型彩色电视机速修手册松下TC-2188型彩色电视机速修手册1 有光栅,但手控遥控失效,无像,无声待命电源电路 IC803(3)脚电压为0V,正常为5V,R882开路2 接收PAL制式节目无彩色,但黑白图像与伴音0正常 PAL 识别电路 IC601(22)脚电压为6V,正常为10V,,IC601(TAB653N)损坏3 光栅,伴音正常,但无像 3.85/4.43MHz转换电路 IC3003(9)脚无脉冲波形,IC3003(TUSTC-4066BP)损坏4 每次开机必须重新调揩 -30V供电电路 IC1102(2)脚电压为0V, 正常为-30V,Q118(2SA1309A)损坏5 不能进自动调谐选台自动频率控制电路 IC1101(10)脚电压在检索时由低变高,Q102(2SC3311A)损坏6 操作遥控准备键无法使本机处于等待状态电源待命电路 Q802Ub为0.7V,Uc为0V,D826(TLP621GRL2)光电耦合器损坏7 选台后无彩色,需调整系统开关I方能出彩色图像彩色系统转换 IC1102(220,(23),(24)脚电压分别为0.1V,正常分别为10V,0.7V,8.8V,IC1105(TVSTC-4066BP)损坏8 屏幕仅为水平一条亮线待命电路 S85(5)脚电压为0V,正常为25V,Q802(2BC3311A)损坏9 声音,图像质量及节目号码不能记忆 -30V供电电路 Q1117Uc为0V,正常为-36V,R1187(100Ω)开路10 全自动选台时可选台,但不能存储存储器 IC102(5),(6)脚电压一直为6V,IC102(MN4066B)损坏11 全自动或半自动选台时,不32 刚开机正常,约5秒后整机三无,待命灯不亮 I辅助电源启动电路 Q840的T1与T2之间电阻为0Ω,F801熔断Q806击穿33 在收看过程中,受雷击后三无开关电源电路 +B电压为0V,Q806,D826,IC801击穿34 刚开机时光栅正常,数秒后收缩,直至消失为三无保护电路故障时,+B电压为2.4V,Q841特性不良35 无光栅,无伴音,待命灯长亮保护电路 +B输出为0V,R812烧毁,Q805击穿36 无光栅,无伴音,待命灯长亮 I微处理器控制电路 IC1101(28)脚有正常波形(29)脚无波形,IC1101(BM5069) 损坏37 无光栅,伴音失控,有尖叫声行输出电路 IC601(39)脚电压刚开始为4.6V,瞬间为0V,T502(TLH6476X)初级短路38 整机三无,机内有吱叫声行逆程电路 D520阴电压低于7.5V,D701内部漏电39 遥控失灵遥控收电路 IC1102(9)脚无脉冲信号,红外接线头损坏40 刚开机伴音正常,几秒后声音消失,但图像正常 TV/A V 转换电路 IC25022(2)脚电压为11V,IC2502(TVSM51320)损坏41 "开机有""吱""声"行输出电路 D520阴极电压低于7.5V,T501损坏42 有时自动关机,有时不能正常收看开关振荡电路 D818/D8224串联后两端电压为0.7,正常为0.85V,Q803不良43 开机均只能看1小时,1小时后光栅变暗并行扭稳压控制电路 IC801第(2)脚电压为11.9V,正常为12.4V,Q841 热稳定性差44 光栅暗淡,几乎看见图像亮度通道电路 IC601第(18)脚电压为0V,C306严重漏电45 光栅正常有雪音噪声,但收不到图像信号波段转换电路 IC1103(AN50710,(1),(2),(7)脚均无电压输出,AN5071损坏46 有伴音,但无图像视放供电电路 Q451,Q352,Q353的Uc 为210V,正常为145V,Ub为0.3V,R390(120KΩ断路47 可正常收看,但不能使整机处于待机状态待机控制电路 Q803的Ub为0V,正常为4V,D826失效48 字符溢出屏幕外字符控制电路 R1141(5kΩ)接触不良49 待命灯亮,但无光栅,无伴音场输出电路 IC451总电流为500mA,正常为190mA,IC451(AN5521)内放大管击穿50 键控正常,但遥控失效遥控接口电路插座E1第(1)脚电压为0V,正常为5V,,R1195(47Ω)开路51 ""三无"""待机控制电路 Q1106的Uc 为4V,正常正常为0V,Q1106开路、52 屏幕亮度低,低调节亮度时屏上指示有变化,但实际亮度不变化亮度通道 IC601第(48)脚电压为0.3V,正常为4.2V,C310(10υF/16V)漏电53 收看几分钟后,图光变,半音却正常视度处理电路 IC601第(48)脚电压为0.8V,正常为 4.2V,C310(10υF/16V)严重漏电54 只有较暗的彩色图像,但伴音正常 CPU控制电路 IC3003第(8),(9)脚电压为9.4V,正常为1.9V,IC3003(LC4066)不良55 只有较暗的彩色图像,但伴音正常亮度处理电路 Q308的E极无波形,R319的中心触点接触不良56 无规律性的遥控失灵 CPU供电电路故障时BM5069第(52)脚电压在5V左右波动,L1149接触不良57 工作约10分钟后画面扭曲稳压控制电路 +B在故障时为158V,正常为113V,IC801第(2)脚电压为 2.5V,正常正常为12.8V,IC801(S1854)不良58 保险正常,但开机无任何反应过流保护电路 Q802的Ub 为0.8V,R841(1Ω)开路59 搜台时图像一晃而过 AFT开关电路 IC102第(5),(8)脚电压为1.5V,Q1127(4212)中穿60 搜台时图像一晃而过 AFT控制电路 IC1101第(35)脚电压为0V,Q102不良61 开启电源有启动现象,但整机无光无声, 场输出电路 +B 在刚开机时为80V,几秒后变为0V,IC451(AN5521)损坏62 开机后屏幕无光,扬声器无声自动保护电路 +B为0V,正常为121V,IV601第(52)脚电压为1.3V,Q501(2SD1175)击穿63 开机后,有时有图像有时无图像,而是进入待机状态 X射线保护电路 IC601(TA8653)第(52)脚为低电平,Q503损坏64 搜索完整个频道后,不仅只有一个台,而且图像不稳定存储器电路 IC102和IC1105各脚电压异常,Q1127烧坏65 遭雷击后无像,无伴音中频前置放大电路 Q101损坏66 接收TV节目时图像清晰,但无伴音,切换至A V1,A V2视频输入时声图正常音频功放电路 IC2303的(2)脚电压为20V,IC2302损坏67 ""行频""叫声,过一段时间画面逐渐变亮,行幅缩小,图像扭曲"行扫描电路行输出变压器不良68 自动搜索节目不能锁定,其图像只能稳定极短的时间 AFT电路 IC1101第(35)脚电压无变化,Q102虚焊69 开机一段时间后跳台 VT调谐电压形成电路 Q1102无32V供电,C1105漏电70 调台结束后无彩色,需调整系统开关I才能出现彩色微处理器控制电路 IC1101(BM5069)第(22)脚电压为10V,(23)脚电压为7.4,(24)脚电压为8.8V,正常时均为0.1,IC1105(STC44066BP)损坏71 屏幕为水平一条亮线,但待机指示灯随即熄灭场扫描供电电路 ,S84第(5)脚电压为0V,正常为113V,Q802损坏72 ""三无"",但开机瞬间待命指示灯亮随即熄灭"电源正反馈电路 S84第(1)(2)脚间的电压为0V,正常为113V,Q808接触不良73 ""吱""叫声"自动保护电路 S85第(1)脚电压为5V,S84第(1)脚电压为0V,Q841(2SA1309)不良74 ""三无"",待命指示灯不亮"主开关电路 Q881的Uc为0V,正常为298V,F801发黑并熔断,Q805击穿,R803开路75 ""三无"",待命指示灯亮但比正常时暗"待机控制电路 IC1101第(32)脚为电压为0.1V,S85第(1)脚电压2.4V,C827漏电76 光栅正常,但无图无声,待命不发亮副电源电路 IC801第(1)脚电压为0V,Q881的Uc为286V,Ub为0V,R882(330kΩ)开路77 :""三无""待命灯不亮"开关电源电路 Q804的T1与T2之间电阻为0Ω,F801熔断,Q804击穿78 "三无"""开关电\源电路 +B电压为0V,Q806,D826,IC801击穿79 ""三无"""保护电路故障是,+B电压为2.4V,Q841不良80 无光栅,无伴音,待命灯长亮主开关电源 +B对地正反向电阻为15Ω,Q801的B极对地电阻为0Ω,IC801不良81 无光栅,无伴音,待命灯长亮保护电路 +B输出为0V,R812 烧毁,Q805击穿82 无光栅,伴音失控,有尖叫声行输出电路 IC601(39)脚电压刚开始为4.6,瞬间为0V,T502(TLH6476X)初级短路83 无光栅,伴音失控,待命灯长亮微处理器控制电路 IC1101(28)脚有正常波形,(29)脚无波形,IC1101(BM5069)损坏84 一开机就烧保险丝过压保护电路 Q804击穿85 ""吱吱""声,整机""三无"""行逆程电路 D520阴极电压低于7.5V,D701内部严重漏电86 ""吱吱""声,整机""三无"""稳压控制电路 IC601第(52)脚电压大于1.3V,D826损坏87 无光栅,无伴音行输出电路 IC601(52)脚电压为2.1V,正常小于 1.2V,Q501(2SD1175)c-e 结击穿88 无光栅 ,无伴音微处理控制电路 IC1101(52)脚电压为2V,正常为5V,IC1101(BM5069)损坏89 无光栅,无伴音过压保护电路 Q841的Ub为1.1V,正常为24V;U e为1.75V,正常为24V,R841开路90 无光栅,无伴音开关电源电路 1601(52)脚电压为0V,F801熔断,Q804损坏91 无光栅,无伴音场输出电路 25V电源的电流大于350mA,正常为200mA,IC451(AN5521)击穿92 无光栅,无伴音电源稳压控制电路 +B电压为140V,正常为113V,D826(TLP621GR-LF2)损坏93 收U 频道节目时,过一段时间彩色消失,微调一下又正常但偶尔还出现黑白图像 AFT电路 Q801的Uc为5V,C54(0.47υF/50V)失效94 光栅正常,有雪花噪声,但收不到电视节目频道切换电路 IC1103第(1)(2)(7)脚无输出,IC1103(AN5071)损坏95 光栅场幅不足场频调节电路; R415由2.2Ω变至0.2Ω96 屏幕仅为水平一条亮线场扫描输出电路 IC401(2)脚电压为2.7V,正常为15V,IC401(AN5521损坏97 屏幕仅为水平一条亮线行扫描振荡电路 IC601第(31)脚无脉冲波形,IC601(AN5601K)不良98 屏幕仅为水平一条亮线场扫描输出电路 IC401(4)脚电压为6.2V,正常为3.1V,C418与偏转线圈的铜箔断裂99 光栅有不规则的较亮横白线在闪烁亮度通度电路 IC1101(19)脚电压在2.2V~2.6V间波动,LC301漏电100 ""三无"""开关电源启动电路 IC801(3)脚电压290V,其余均为0V,R803开路失效101 在收看过程中,突然声光像全无开关电源电路 D833(1)~(4)脚电阻为0Ω,C847(100υF/400V)及IC801(STR50213)击穿102 无色彩,黑白图像及伴音正常 8.8MHz脉冲产生电路 IC601第(5),(7),(11),(13)脚均无色度信号,X601晶振开路103 电台调好一下即消失,需重新调台调谐电压控制电路 Q1115Vc为7.8~30V,正常为0~30V),Q1115损坏104 电台调好一下即消失,需重新调台电子调谐器 BT电压为稳定的31V,电子调谐器不良105 按PRESETC键后,图像不清晰 AFC控制电路 IC101第(10)脚电压为6.8,正常为9.5V,C118漏电106 光栅无蓝色解码电路 IC601第(19)脚电压为0.1V,正常这10V,C613(1υF/50V)严重漏电107 有图像和伴音,但亮度调不亮自动亮度电平限制电路 IC601第(60脚电压为2.1V,正常为10V,R525开路失效108 屏幕无字符显示,但图像与伴音正常行脉冲信号传输电路 IC1102第(3)脚无行脉冲波形,Q1101(2SC1685)损坏109 屏幕无字符显示, 但图像与伴音正常场脉冲信号传输电路 Q1102集电极场同步信号,Q1102(2SC1685)损坏110 光栅正常,但图像时有时无调谐电压供电电路故障时IC1102第(25)脚无脉冲宽调制波形111 "眶匋剁鐆嶟另俳¿""三无"",随即发出""吱吱""声"稳压电源电路 IC601(42)脚电压为0.6V,正常为9V,IC801(STR50213)热稳定性差112 屏幕有雪花,但接收不到电视节目频段开关控制电路 IC1103第(6)脚电压为0V,正常为31V,IC1103(AN5071)损坏113 遥控不能开关机,待命指示灯长亮微处理器控制电路 IC1102第(6)脚电压为0V,正常为5V,IC1102(N-15142TEA)损坏114 声图正常,但无字符显示场脉冲开关电路 Q1108的三极电压均为12V,Q1108(2SA564A)击穿115 不能遥控关机电源控制电路 Q1105的Uc为0V,正常为4V,Q1105(2SC166C)的c-e 结击穿116 遥控关机时,屏幕仅暗一下随后又亮起来待命信号输出电路 D813阴极电压为0V,D813开路117 有图你像而无伴音伴音功放电路 IC201(1)脚为11V,(16)脚电压为16V,IC201(AN5265)损坏118 伴音嘶哑,但图像正常伴音吸收回路 IC101第(17)脚为5.8V,正常为7.2V,X202内部漏电119 屏幕光栅上有雪花点,但无图像,地伴音高放AGC电路高频头AGC电压为0V,R108(10KΩ)活动臂断路120 光栅正常,但无图像,无伴音,屏幕无雪花点中放通道电路 IC101第(5)脚电压为0V,正常为5.1V,C113漏电121 无图像,无伴音,但光栅正常,并有电噪声复合视频信号传输电路 IC101第(17)脚无信号波形,T101损坏122 有伴音而无光栅显像管加速极显像管G2电压仅2.6V,正常为200~800V<>123 刚开机声图正常,工作约2小时声图光消失,但伴音一直正常自动保护电路 IC601第(42)脚电压为 1.7V,正常为8.6V,R536开路124 待命灯亮,整机有时能启动有时不能启动行输出电路 IC1102第(6)脚电压为0V,Q501(2SD1541)击穿125 待命灯亮,整机有时能启动有时不能启动微处理控制电路 Q801的Ub为7.1V,Uc为6.5V,I c为10MA,R536开路126 因电源波动,机内冒烟,随即声图消失,待命也不亮电源电路 +B为0V:C847两端电压为0V,正常为295V,F801熔断,C847(100υF/400V)外壳破裂127 ""三无"",机内有""吱吱""声,待机指示灯控制变化正常"开关振荡电路 IC801第(2),(3),(4)脚电压分别为:72V,286V,272V,C806(0.15υF)容量降低128 ""三无"",且待机指示灯出为[,亮"主开关电源电路 IC801第(4)脚电压为0V,IC801内开关管损坏129 "三无"",待命指示灯一直发光,按动遥控器待命控制键无效,主机不工作"待命电源控制电路 S84第(3)脚对地电压为2.6V,正常值为4.5~4.7V,D814正端电压5V,C811漏电130 遥控操作时有时正常,有失控,,各功能键均是如此遥控发射器驱动管Q1001不良131 有时开机正常,有时则无光无声,待命灯长亮微处理器的供电电路 IC1102第(39)脚电压为 3.8V,正常为5V,D1132 稳压管漏电132 "三无"""微处理器的供电电路 IC1102第(3)脚电压为5.1V,IC802(RC7812)内部短路133 吧吱1""声"亮度信号处理电路 IC601第(10)脚电压仅为2V, 正常为5V,D601损坏134 ""三无"",但有""吱吱""声"保护电路 Q503的Ub 为 0.4V,正常为8.7V,D522稳压管特性不良135 无光栅,无图像,无伴音遥控开/关机电路 Q810的U b为5V,Q814开路136 无光栅,无图像,无伴音开关电源电路 IC801两端电压为0V,正常为220V,R841开路,C847100υF/400V击穿137 无光栅,无图像,无伴音场输出供电电路 Q451的Ub降低,R411(1.2Ω)增值至14Ω138 无光栅,图像,无伴音行输出电源电路 Q501的Uc为0V,R521(8.2Ω/10W)开路139 图像良好,只是伴音极小音量控制电路 Q231的Ub为0.7V,Uc为7.3V ,Q232的B极与线路板之间有氧化像140 机器处于待命状态后,无法进行手动或遥控开机,心须亲掉电源开关后再重新打开电源开关,机器才能正常工作微处理供电电路 IC1106的(1)脚输入电压为3.2V左右,正常中待命状态时,应在8~12V之间,Q802损坏141 机器接收电视信号时一切正常,但无论手动和遥控均无法进入A V状态 A V/TV转换电路 IC3001损坏142 "声"自动电压调整电路 IC803的(2)脚电压为120V,IC803损坏143 黑白图像及伴音正常,无彩色制式识别电路 TA8844N 的9220,(27)脚电压异常,正常在PAL制均为10V;在NTSC 制(22)脚为5V,(27)脚为10V,Q606击穿144 屏幕只有一片白光栅,连噪声点也没有视频处理电路 TA8844N的(55)脚无电压,Q608损坏145 屏幕亮度过亮,控制失常亮度控制电路 IC1102的(39)脚电压在0`~10V变化,R312开路146 字符显示字符显示电路 IC1102的(32)脚电压为5V,正常为4V,Q1104击穿147 有光栅,无图像微处理视频消除电路 Q608击穿148 自动关机后又立即自动开启微处理控制电路 IC1102的(29)脚电压不停地跳变,正常在工作时为0.1V,暂停为5V,IC1102损坏149 :""三无"",指示灯微亮并闪烁 ,机内有""唧唧"""微处理复位信号产生电路 IC1106的(3)脚电压为 1.5V,正常为5VIC1104损坏150 ""三无"",指示灯微亮并闪烁,机内有""唧唧""声"电源电路 Q803的Ub为1.1V,正常为0.1V,Q803击穿151 无光无声,烧保险电源电路 F801熔断,IC802Q801击穿152 无光栅,无伴音行扫描电路 IC601的(42)脚电压为1V;T501的(5)脚输出电压由23降至13.7V左右C582严重漏电153 无光珊,无伴音行扫描电路 IC601的(42)脚电压为1.2V,正常为8.5V,T501局部短路154 无光栅 ,无伴音, 过流保护电路开机+115V输出电压为40V,左右,随之为0V,D831损坏155 无光栅,无伴音微处理控制电路 IC1102的(29)脚电压为1V,正常为0.1V,IC1102 损坏156 无光栅,无伴音电源荡电路 +115V电压为0V,R815开路。
松下普通机芯通病快修集锦
松下普通机芯通病快修集锦1.机型：TC2185（M15L）故障：开机吱吱声响，Q834击穿。
检修：更换电源ICSTR50213。
2.机型：TC2185（M15L）故障：有光选台不存。
检修：D1128，D1129，D1130有坏件。
3.机型：TC2188（C150）故障：伴音小，有杂音。
检修：更换C209。
4.机型：TC2188（C150）故障：水平一亮线。
（场IC，供电正常）检修：维修开关漏电，拆除，连线。
5.机型：TC21L3R（MX-1A)故障：水平一亮线，关小亮度或对比度能满屏。
检修：R525（137K）开路。
6.机型：TC2160（MX-3）故障：三无。
检修：R802或R803开路。
7.机型：TC2160（MX-3）故障：三无，D835击穿。
检修：更换C805，C825，D835。
8.机型：TC2160（MX-3）故障：图像淡，对比度失控。
检修：R525开路。
（Tc2140，TC2148为R526）9.机型：TC-M25（M15M）故障：图像有窗帘状横波纹干扰。
检修：D1124漏电。
10.机型：TC-M25C（M15M）故障：开机沙沙声最大，有雪花无图像。
检修：副电源5V无电压。
11.机型：TC29V1R（M16M）故障：图像行场不同步。
检修：D611漏电。
12.机型：TC29V30R（M16MV3）故障：伴音声小，失真。
检修：副电源C885失效。
13.机型TC25V40R（MX-2A）故障：开机有高压后X射线保护。
检修：更换C452并清洗附近线路板。
14.机型：TC29GF12G（M17）故障：收台无图像。
检修：中放IC5V或12V供电线路霉断。
（双面印板）15.机型：TC29GF12G（M17）故障：图像有色彩无亮度。
检修：Y板亮度信号中断。
（Y板的检修另有帖子TC29GF12G无亮度的维修/forum-viewthread-tid-513856-fromuid-370803.html）16.机型：TC29GF85R（M18M）故障：开机有高压后保护。
松下TC-2588彩电保护电路的检修
松下TC-2588彩电保护电路的检修
孙德印
【期刊名称】《家庭电子》
【年(卷),期】2005(000)01X
【摘要】松下TC-2588彩电，在开关电源次级的各路电压输出端设有完善的过流过压保护电路，当各输出电路发生故障时，保护电路启动，通过光耦将开关电源的初级的振荡电路关闭，进入保护状态。
【总页数】2页(P18-19)
【作者】孙德印
【作者单位】吉林
【正文语种】中文
【中图分类】TN949
【相关文献】
1.松下“画王”（TC—29V30H0彩电保护电路原理与检修 [J], 步建国
2.松下TC-2588彩电保护电路的检修 [J], 孙德印
3.松下TC-2588型彩电开关电源故障分析与检修 [J], 罗雷
4.松下TC-2588彩电保护电路分析与检修 [J], 瞿贵荣
5.松下TC-2588彩电保护电路的原理与维修 [J], 黎国胜
因版权原因，仅展示原文概要，查看原文内容请购买。
松下大屏幕彩电故障检修三例
松下大屏幕彩电故障检修三例
袁世琪
【期刊名称】《家电科技：制冷空调．维修》
【年(卷),期】2005(000)003
【摘要】机型：松下TC—VZH型74cm彩色电视机
【总页数】1页(Pi011)
【作者】袁世琪
【作者单位】无
【正文语种】中文
【中图分类】TN949.7
【相关文献】
1.松下大屏幕彩电典型故障检修 [J], 周彦芳
2.松下TC—29V2H大屏幕彩电故障检修 [J], 成广有
3.进口大屏幕彩电特殊故障检修（下）：东芝289X6M2型29英寸彩电1例 [J], 刘丽华
4.松下大屏幕彩电故障检修9例 [J], 王功进
5.松下机芯大屏幕彩电I^2C总线系统的调整方法 [J], 孔凡胜
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
松下TC—2188型彩电分析与检修松下TC—2188为21英寸直角平面遥控彩色电视机，它采用C150机芯，能接收五种制式彩色电视信号，微电脑控制功能完善，在国内有相当多的用户。
松下TC—2188型彩色采用的集成电路比较新颖，某些电路很复杂，下面介绍其主要电路的原理与检修方法。
一、开关电源分析与检修该开关电源设计独特，采用STR-S6307厚膜电路，在收看状态，主路输出115V直流电压，在待机状态主路输出降为30V。
该开关电源采用光电管耦合，使电视机底板不带电，而且保护功能很多，电路很复杂，故障检修难度大。
1.开关管振荡电路与开关管振荡有关的电路如图1所示。
220V交流电经桥堆D806整流，在滤波电容C809上产生约300V直流电压。
300V电压经T801开关变压器（P1）,(P2)初级绕组加到IC802(1)脚内部开关管c极上；另外经开启电阻R805、R806加到IC802(3)脚内部开关管b极上，从而使开关管开启导通。
由T801(B1),(B2)绕组产生感应电势经R807、C811耦合到与IC802(3)脚相连的内部开关管的基极，从而形成正反馈，使开关管Ql工作在截止或饱和状态。
IC802(4)、(5)脚为正反馈激励改善脚，在开关管Q1截止期间，T801(B1)端电势为负，(B2)端电势为正。
该电势经D1、D802整流，在C812上产生左正右负电压，此时IC802内部Q2管截止。
在开关管Q1饱和期间，(B2)端电势为负，(B1)端电势为正。
该电势除了经R807、C81l正反馈作用使开关管Q1饱和导通外，还经IC802(5)脚使内部Q2导通，于是C812左正右负电压经Q2c-e极、Qlb-e极、R808放电。
C812的放电使开关管Q1得到良好的激励。
加速进入到饱和状态。
2．保持执行电路保护执行电路如图2所示。
如果电路发生某种过流过压异常现象，Q804将饱和导通，开关管Ql的b极振荡器激励脉冲将被Q804c—e极短路，开关电源停止工作。
Q804受Q826、Q827控制。
Q826、Q82710V供电电压由C824提供。
而C824上(约10V)的电压由T801(B1)、(B2)绕组的电势经D822整流后产生。
保护检测信号由光电耦合管D836、D811耦合到Q827的b极。
在正常收看状态，D836、D811(3)、(4)脚内部管子受光电耦合而饱和导通，D805因正端电压为0V而截止，Q827、Q826也截止，从而Q804也截止，保护电路不动作。
如果电视机电路有过流过压等异常现象，则光电管D811将截止，此时D836光电管仍有电流，它使D805导通，从而使Q827的b极获得导通触发电流，Q827与Q826产生强烈正反馈，并使Q804饱和导通，IC802(3)脚的开关激励脉冲被短路，开关电源停止工作。
从而起到保护作用。
由此可见，光电管D811一旦截止，保护电路就要动作，电源受保护而停止工作。
此时C824上10V电压将消失，但300V经R805、R806继续给Q826、Q827保护电路供电，保护动作将得以维持。
直到切断交流开关，300V放电到0V，再开机电源才能工作。
3．稳压与遥控关机电路稳压与遥控关机电路如图3所示。
开关电源正常工作时，有115V、46V、16V三种直流电压产生。
其中115V电压经IC803内部取样，与基准比较及误差放大，由IC803(2)脚输出12V电压。
它控制光电管D803的导通程度，再由D803(3)、(4)脚去控制Q801，再由Q801去控制IC802(8)、(9)脚电压，最后去控制IC802内部开关管的饱和期的长短，从而起到稳压作用。
假如电网电压升高或115V负载变轻，则未稳压情况下115V电压将升高，经IC803取样及误差放大，IC803（2）脚电位将降低，则D803光电管电流增大，Q801电流也将增大，Q801通过IC802（8）、（9）脚使开关管饱和期缩短，T801储存的磁场能量将减小，输出电压自动下降到115V标准值。
遥控关机也是通过光电管D803耦合进行的。
在收看状态，D809整流后的16V电压，经ICll06稳压成5V，给微处理器ICll02（1）脚供电，并经ICll04延时，给ICll02（7）脚提供复位电压。
此时ICll02（29）脚输出0V低电平，使Q803截止，D810负极由于有44V 高电位而截止，稳压电路工作正常。
当按动遥控发射器上“关机”键时，ICll02接收到关机指令后，经译码使（29）脚输出高电平，Q803饱和导通，Q803集电极电位下降到0．1V，使得D810导通，这引起光电管D803电流突增，从而使Q801电流也突增，IC802（9）脚从电压从一5V变成一0．75V，从而达到遥控关机控制。
在遥控关机状态，IC802内部并没有完全停止振荡，而是处于饱和期极短的微弱振荡状态，使115V、46V、16V输出直流电压分别下降为30V、8．6V、3．6V，此时电视机处于待机状态，无光、无声；整机功耗从95W下降到8W。
在待机状态，ICll02微处理器控制电路必须有5V供电，为此，电路设置Q802切换管。
在正常收看状态时Q802截止，在待机状态，Q803集电极的低电平使Q802饱和导通，C817上的8．6V电压经Q802加到ICll06（1)脚，使ICll06(3)脚继续维持5V电压输出，从而保证了ICll02控制电路在待机状态不断电。
D812为隔离二极管，在待机状态处于截止状态。
4．保护检测电路前面介绍了保护执行电路，下面介绍保护检测电路，电路如图4所示。
(1)若输出的115V电压过高，则经R850、R851分压，使D831左端电压远高于10V，从而使D831击穿导通，Q805导通，D811截止，Q827导通，保护电路动作。
(2)当115V负载过流时，检测电阻R834、R835两端电压超过0．7V，则Q831导通，Q805导通，D811截止，Q827导通，保护电路动作。
(3)若115V负载发生短路而变成0V，则D830导通，D811截止，Q827导通，保护电路动作。
(4)若46V负载发生短路而变成0V，则D837导通，D811截止，Q827导通，保护电路动作。
(5)若16V负载发生短路而变成0V，则D811失去供电而截止，Q827导通，保护电路动作。
(6)若场输出IC451供电发生过流；则检测电阻R476两端压降将超过0．7V，Q805导通，D811截止，Q827导通，保护电路动作。
另外需说明的是，在开机瞬间，光电管D811由C816两端电压供电，而光电管D836由C820两端电压及行输出提供的24V供电。
显然，C816两端电压的形成，要比C820两端电压的形成及行输出24V的形成，在时间上稍提前一些，故D81l导通速度比D836快，因而不会出现开机瞬间保护电路误动作现象。
5．电源常见故障检修松下2188彩电开关电源电路与其它彩电相比，属于一种复杂的电路。
但只要我们掌握了其工作原理及特点，电路故障检修也就不难了。
例1 开机烧保险丝如果换上新保险丝F801，开机后立即烧断，这说明电路存在着严重短路故障。
可测量IC802(1)脚与电源浮地之间的电阻值。
若电阻几乎为零，这说明IC802内部开关管已击穿；若电阻很大(见表1)，则说明IC802内部开关管完好，应接着检查桥堆整流器件D806是否击穿。
如果IC802开关管击穿，在换上IC802厚膜块开机前，应查明开关管击穿的原因，否则一旦开机，1C802开关管又击穿。
(1C802价格昂贵不易购买)。
引起开关管击穿的原因是导通期过长，应检查稳压支路Q801、Q803、Q803是否有故障。
如115V整流管D807脱焊，使115V输出消失，此时稳压集成块IC803断电停止工作，D803与Q801截止，IC802内部开关管失控而立即击穿，此时保护电路动作也来不及。
最好在换上新厚膜块IC802后，按表1中电阻数据测试一遍再开机，才比较安全。
例2 300V电在压不正常如果没有桥式整流后的300V电压，则大多数是限流电阻R802开路。
如果300V电压偏低许多，则可能是桥式整流管D806内部有开路故障，使桥式整流变成半波整流，也有可能是300V滤波电容C809接地点脱焊。
当C809滤波电容接地点脱焊后，实际故障不但使300V电压下降很多，而且使115V输出降为几十伏，引起无光无声故障。
当300V电压偏低时，往往断开开关变压器T801(2)(P1)端后，300V又恢复正常。
这是因为在半波整流及C809不能滤波情况下，整流滤波电路内阻增大的结果。
例3 115V电压变为0V无115V电压，其它输出电压也没有，但300V电压正常。
这说明IC802．没有振荡，应按下列思路检查；(1)检查振荡启动电阻R805、R806是否开路。
(2)检查正反馈支路C811、R807是否失效及开路，并检查正反馈限流保护电阻R866是否开路。
(3)查保护电路，测量Q804基极，若有0．6V电压，说明保护电路已动作。
一种是保护电路本身损坏引起误动作，如Q826、Q827、Q804保护触发控制管击穿，光电管D811损坏而截止。
另一种是电路确实有过流过压及短路故障，引起保护电路动作，此时应根据六种保护功能(前已介绍)来分析检修。
(4)测IC802各引脚对地电阻值，并检查电阻值是否与表1基本相符合，以判别是否IC802本身已损坏。
如IC802(7)脚电阻值很大，则肯定是(7)脚虚焊，IC802内部开关管电流无法流通。
例4 115V电压降为30V，．30V为待机态开关电源输出电压，故应重点检查遥控关机电路。
首先应检查ICll02(29)脚电压，若(29)脚为0V，说明ICll02微处理机控制正常，则一般是Q803击穿。
若(29)脚为0．7V，说明ICll02有问题，可接着检查ICll02供电电压，复位电压及时钟脉冲振荡。
ICll02(29)脚外接R862为内部管集电极电阻，如果ICll02没有5V供电电压，则(29)脚内部管就无法导通，而Q803饱和导通使电视机处于待机状态。
当ICll02(7)脚没有复位电压时，ICll02(29)脚也为0．7V使电视机处于待机状态。
时钟脉冲振荡停振也可能使ICll02(29)脚输出0．7V，电视机处于待机状态，此时可检查ICll02(44)、(45)脚的晶振元件X1101。
ICll02微处理器5V供电由ICll06稳压后提供。
ICll06(1)脚输入电压在收看态为15．3V，在待机态为8．6V，故不管收看状态或待机状态，ICll06(3)脚都有5V输出给ICll02供电。
因此，ICll02若没有5V供电电压，则就是ICll06损坏或滤波电容C1120击穿。
此外，复位集成块ICll04输入与输出脚电压一样，但ICll04(1)、(2)脚不能短接，ICll04起延时作用。
