PE250×400颚式破碎机的设计(优选.)

合集下载

颚式破碎机设计-答辩

颚式破碎机设计-答辩

研究方向
研究方向
ห้องสมุดไป่ตู้
2 基于MATLAB的机构优化
①数学模型为有约束的非线性优化
式中x,b,beq,lb和ub为向量;A和Aeq为矩 阵;c(x)和ceq(x)为函数,返回标量。 f(x), c(x)和ceq(x)可以是非线性 函数。
研究方向
研究方向 ②目标函数
保证动颚有足够水平行程h,满足破碎 料所需压缩量的同时,最大限度地减小垂 直行程h。亦即使得动颚特性值h/s最小。 减小特性值 不仅能降低能耗、减轻齿板磨 损,还能提高生产率、增加破碎比。优化 目标为最小化点F的垂直行程与水平行程之 比,即
研究方向
①机架
研究方向
②动颚
研究方向
③总装图
研究方向
6动颚的nSilumationXpress有限 元分析①应力分析
研究方向
②应变分析
研究方向 1 复摆颚式破碎机的结构和工 作原理
复摆颚式破碎机机主要是由机架、 动颚、偏心轴、齿板、肘板、肘座、轴 承及拉杆和拉杆弹簧组成的。活动颚板 对着固定颚板做周期性的往复运动,时 而分开,时而靠近。分开时,物料进入 破碎腔,成品从下部卸出;靠近时,使 装在两块颚板之间的物料受到挤压,弯 折和劈裂作用而破碎。
PE-250×400颚式破碎机 设计及其三维造型
答辩人: xxx
内容介绍
1 2 3 4
研究背景 研究方向
总结
心得体会
研究背景
颚式破碎机结构简单,工作时 安全可靠,其加工出来的石料可以 满足工程的需要。因此,颚式破碎 机被广泛的应用于工业生产中。为 了分离有用矿物,矿石破碎分为粗 碎、中碎、细碎,本课题研究的是 PE-250×400颚式破碎机。它属于中 碎机,其入料粒度为100~350,出 料粒度是20~100。

颚式破碎机设计

颚式破碎机设计

颚式破碎机设计摘要作为工业的原料,矿石材料是不可缺少的。

现在我国的矿山工业发展的比较迅速,因而对破碎机的需求量也是十分巨大,对于大型鄂式破碎机的设计是符合我国的客观需要的,将对我国的破碎事业有所帮助。

目前,国内各制造厂的产品技术水平相差悬殊,有少数厂家的产品已接近世界先进水平,大多数厂家的产品差距很大。

为缩短差距和赶上世界先进水平,发展和提高现有鄂式破碎机技术水平是当务之急。

本毕业设计满足的生产需求:破碎石灰石,入料粒度最大400mm,加权平均350mm;产品粒度加权平均70mm;生产能力30t/h。

本毕业设计对鄂式破碎机的主要部件,如:破碎机衬板、弹簧、偏心轴、动鄂、飞轮等进行设计、计算;对电机进行选择,对破碎机的结构进行改造。

达到了使各机构更加简单,合理,鄂板的寿命进一步增加,破碎得到的产品粒度更佳均匀等效果。

关键词:颚式破碎机;动鄂;破碎板;磨损AbstractAs a raw metiral of industy, the rock metiral is indespensable. In today’s time our country has a boom in its rocky industy, so it will be a big need for the crusher. The design of jaw crusher can meet with the need of our country,so it is helpful to our country . Nowadys tere are a lot of factry are making jaw crusher ,but there are big distence among these factry. Some poduction of thess factry has caught the international level, but others has a big distence to follow it. To catch up with the international level, we must do our best to develop the technology of jaw crusher as soon as possible.This design should adapt to the need:firstly, it will be used to crush the limestone, the feeding block greatest size is 400mm, the everage size is 350mm, the everage size of the product is about 70mm; the productivity of the machine is about 30t/h. The design of the jaw crusher has a done a lot of work on the culculate and the design of the main part of the machine, such as: the line of the crusher, the spring,the eccentric shaft, the mobile jaw, the flywheel and so on; It also has done something about the select of the electrical machinery, the reform of the jaw crushers construction. The reslut of this reform is that the constrution of the machine is more simble and fitable. The life of the jaw is longer than before. The size of the product is more equlity.Key words:jaw crusher;movable jaw;the line of the crusher;abrasion目录摘要 (I)1前言 (1)2绪论 (2)2.1概述 (2)2.2破碎机的发展概况 (4)2.3选题的目的、意义 (7)3破碎相关理论 (8)3.1物料破碎特性 (8)3.2粒度表示方法 (9)3.3有关破碎耗能的理论的发展 (13)4破碎机的设计及其相关理论 (14)4.1破碎机的运转 (14)4.2选择破碎机的主要参数 (14)4.3破碎机各生产参数的计算 (16)4.4破碎机各主要零件尺寸的设计以及计算 (18)结论 (28)致谢 (29)参考文献 (30)附录一 (30)附录二 (37)1 前 言目前,国内鄂式破碎机类型很多,但得到广泛使用的还是传统复摆鄂式破碎机。

鄂式破碎机的设计

鄂式破碎机的设计

鄂式破碎机的设计破碎机的目的是将原料破碎达到使用要求。

破碎机是破碎选煤工业中不可缺少的设备,也是原料、材料、燃料、电力和钢铁等部门所必须的设备。

随着工业的发展对破碎机的要求也越来越高。

本文通过对鄂式破碎机的传动部分和销轴等部分做了详细设计,在提出破碎机装卸方便、维护简单、维修容易的要求下设计箱体、带轮等零件。

通过比较原理图,制造简易程度来选择合适的设计类型,其中机箱、带轮、等主要大部件以铸件为主。

通过实习、查阅大量的资料和反复的推敲,通过建立一个较为完善的数学模型,并利用计算机优化出鄂式破碎机的主要参数,使其结构更合理,能量利用率更高,性价比更好。

因此,鄂式破碎机的试验运行基本达到破碎的效果,性能良好。

通过结果对比分析,在破碎过程中抗堵塞能力和控制减少灰尘方面还有待加强。

1 前言1.1 破碎概念及国内外研究动态把大块物料变小的过程称为破碎。

一般是施加外力,克服物料间的内聚力,而使物料破碎。

破碎在选矿,化工,建筑材料等工业部门占有重要地位。

目前在选矿厂中破碎磨矿的生产费用占全部选矿费用的40%以上。

而破碎磨矿的投资占选矿厂总投资的60%左右。

因此提高破碎生产率,降低破碎功率消耗有着重大的意义。

根据破碎原料及产物粒度的不同,可大致将破碎作业分为五个阶段,即:粗碎;中碎;细碎;粗磨;细磨每经过一次破碎,物料都有一定程度的缩小。

破碎前物料最大块直径与破碎后物料最大块直径之比,称为破碎比。

通常所说的破碎比是指平均破碎比,既破碎前后物料颗粒的平均比值及颗粒变化程度,并能近似的反映出物料的作业情况。

为简易的表示和比较各种粉碎机械这一主要特征也可以用破碎机的最大进料口宽度与最大出料口宽度的比值作为该破碎机的破碎比,并称其为公称破碎比。

破碎机的破碎比一般在3~30之间一般都比公称破碎比低。

19世纪40年代,北美的采金热潮对颚式破碎机发展有重大的促进作用。

19世纪中叶,多种类型的颚式破碎机被研制出来,并获得了广泛的应用。

鄂式破碎机设计任务书 (1)

鄂式破碎机设计任务书   (1)
(6)颚式破碎机说明书一份;
六、任务完成的阶段内容及时间安排
第5周:完成设计开题报告,含调研资料准备、设计目的、要求,思路与预期成果;任务完成的阶段内容及时间安排;完成设计所具备的条件等。
第6周:检索、查阅文献资料不少于12篇,其中外文资料不少于2篇。
第7~8周:考虑设计方案,体现创新精神,绘制设计草图。
2、参阅有关颚式破碎机设计的有关书籍,掌握一般颚式破碎机应该具备的一些部件和动力参数;
3、利用网络资源查询一些国内外的先进颚式破碎机的工艺来开拓自己的设计思路。
4、到一些颚式破碎机生产公司实地参观颚式破碎机的生产过程,了解颚式破碎机的总体构造及其使用方法。
四、设计的目的和要求
1、设计目的:
颚式破碎机主要用于抗压强度不超过320兆帕的各种物料的中碎、粗碎作业,广泛运用于矿山、冶炼、建材、公路、等部门。
评阅人(签字)
年月日
江西理工大学应用科学学院
毕业设计(论文)答辩成绩评定
江西理工大学应用科学学院毕业设计(论文)答辩委员会于年月日审查了专业学生的毕业设计(论文)
设计(论文)题目:
设计(论文)专题部分:
设计(论文)说明书共页,设计图纸张
指导教师:
评阅人:
毕业设计(论文)答辩委员会意见:
成绩:
江西理工大学应用科学学院答辩委员会
指导教师签名:日期:
江西理工大学应用科学学院12级(2016届)
学生毕业设计(论文)开题报告
设计(论文)题目矿井提升系统的设计
专业机械工程及自动化学生姓名指导教师郭桂香
本课题研究的现状
学术价值和现实意义
设计(论文)提纲
主要参考文献
[
指导教师审核意见
█教研室主任:(签名)█系教学主任:(签名)

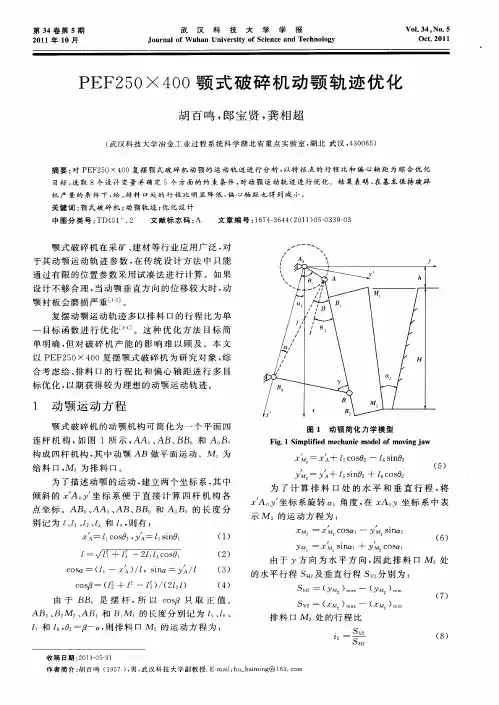

PEF250×400颚式破碎机动颚轨迹优化

PEF250×400颚式破碎机动颚轨迹优化
F ( X)一 S 1 SH v/ F2 )一 S 2 S 。 ( v / H (0 1) ( 1 1)
1 . 9mm 、 v — 3 . 4mm、2 3 0 7 0 3 S 2 1 2 i— . 0 。根 据 式
( 3 计算得 到初 始 目标 函数值 F( ) . 2 。 1) X。 一4 8 2 采用 罚 函数 的外 点 法 , 该 约束 优 化 问题 转 将 化成 无约束 优化 问题 , 再调 用 P wel 进 行优 化 o l法
Sv = (/ ) 2= ,M … 一 ( M … = 7 )
排 料 口 M 处 的 行 程 比
i 2一 ( 8)
收 稿 日期 : 0 10 — 1 2 1 — 5 3
作 者 简 介 : 百 鸣 ( 9 7) 男 , 汉 科 技 大 学 副 教 授 . — i h — amig l 3 c r 胡 15 , 武 E mal u b i n @ 6 . o : n
尽 管存在 上述 不 足 之 处 , 文 提 出 的 优化 方 本
考 虑量 级接 近而综 合确 定 的。该 目标 函数源 自工 程 问题 , 以写 出其 显式 函数 式 , 可 通过 式 ( ) 难 但 1

式 () 8 逐步 计算 得到 。
1 )四 杆 机 构 曲 柄 存 在 条 件 :
0 Fl X )+ 0 5 ( )+ 0. F3 X) ( 3 .2 ( . F2 X 3 ( 1)
式 ( 3 中 的 系 数 是 根 据 分 目标 函 数 的 权 重 并 1)
率有 望 降低 。但与 此 同时 , 、 料 口处 的水 平行 给 排 程也 减小 了 , 而不 利 于物料 破碎 , 从 破碎 机产 量也 会 略有下 降 。

复摆式颚式破碎机毕业设计

复摆式颚式破碎机毕业设计

目录目录 (1)摘要 (4)前言 (5)1 复摆式颚式破碎机的使用与测试 (6)1.1颚式破碎机的安装与运转 (6)1.1.1 颚式破碎机的安装 (6)1.1.2 复摆颚式破碎机工作原理 (7)1.2主要零部件的结构分析 (8)1.2.1 动颚 (8)1.2.2 衬板 (8)1.2.3 推力板 (9)1.2.4 调整装置 (10)1.2.5 飞轮 (10)1.2.6 机架结构 (10)1.2.7 密封及润滑系统 (11)2 颚式破碎机结构参数的选择与计算 (12)2.1 颚式破碎机结构参数的选择与计算 (12)2.1.1 给矿口宽度 (12)2.1.2 给矿口长度 (12)2.1.3 公称排料口尺寸b (13)2.1.4 钳角α与排料层平均钳角αL (13)2.1.5 动颚摆动行程s (13)2.1.6主轴转数n (14)2.2 主要构件尺寸的确定 (15)2.2.1 破碎腔高度H (15)2.2.2 曲柄偏心距(或曲柄半径)l1 (16)2.2.3 连杆长度l2 (16)2.2.4 悬挂高度h0 (16)2.2.5 传动角 (16)2.2.6 连杆倾角α′ (17)l和推力板摆角 (17)2.2.7 推力板长度32.3 工作参数的计算 (18)2.3.1 主轴转数 (18)2.3.2 电动机的功率 (18)2.3.3 电动机的转速 (18)2.4 带传动的设计 (19)2.4.1 概述 (19)2.4.2 传动带的设计 (19)2.4.3确定计算功率 (19)2.4.4 选择带型 (20)2.4.5 确定带轮的基准直径 (20)2.4.6 确定中心距a和带的基准长度L d (20)2.4.7确定皮带根数Z (21)2.4.8 确定带的预紧力F0 (22)2.4.9 计算V带作用在轴上的力(简称轴压力)F p (22)2.4.10 带轮的结构设计 (22)2.6 动颚板结构设计 (24)2.6.1 动颚设计........................................................................ 错误!未定义书签。

大型颚式破碎机的设计

大型颚式破碎机的设计

大型颚式破碎机的设计大型颚式破碎机是一种重要的矿石破碎设备,广泛应用于矿山、建筑材料、公路、铁路、水利和化工等行业。

它的设计关键在于提高破碎效率、降低能耗、提高设备稳定性和安全性。

本文将从结构设计、工作原理和性能优化三个方面介绍大型颚式破碎机的设计。

一、结构设计:大型颚式破碎机的主要结构包括机架、动颚、静颚、调整装置、传动装置和控制系统等。

机架是破碎机的基础支撑结构,应具有足够的强度和刚度以保证设备的稳定工作。

动颚和静颚是破碎机的破碎部分,其结构应该合理设计,以提高破碎效率和使用寿命。

调整装置用于调整颚板的间隙,应该方便快捷、可靠稳定。

传动装置的设计要考虑到传动效率、可靠性和维护便捷性。

控制系统应该满足设备自动化控制需求,提高设备的智能化水平。

二、工作原理:大型颚式破碎机的工作原理是通过动颚和静颚之间的相对运动,将物料破碎到所需粒度。

物料被装入进料口后,经过进料机构送入破碎腔内,动颚和静颚之间的间隙被调整到所需的破碎间隙。

当动颚摆动时,物料被夹持在动颚和静颚之间,随着动颚的周期性摆动,物料被破碎成较小的颗粒。

破碎后的物料经过出料口排出。

三、性能优化:为了提高大型颚式破碎机的性能,需要进行以下优化措施:1.优化颚板材料的选择和处理工艺,提高抗磨性能和使用寿命。

2.优化破碎腔结构,减小破碎角度,提高物料的破碎效率。

3.优化调整装置的设计,使其调整间隙更加方便快捷,提高操作效率。

4.优化传动装置的设计,减小传动损失,提高传动效率。

5.优化控制系统,实现设备的自动化控制,提高破碎机的智能化水平。

6.引入先进的破碎理论和仿真分析技术,进行系统优化设计,提高设备的整体性能。

总之,大型颚式破碎机的设计需要综合考虑结构设计、工作原理和性能优化等方面,以提高破碎效率、降低能耗、提高设备稳定性和安全性。

随着科技的不断发展,破碎机的设计将会变得越来越先进,为矿山和建筑行业提供更高效、更安全的设备。

颚式破碎机结构设计

颚式破碎机结构设计

颚式破碎机结构设计一、整体结构设计1.机架:机架作为破碎机的主体支撑部分,需要具有足够的强度和刚性,以承受来自物料的冲击和振动。

在机架的设计中,需要合理选择材料和断面形状,并采取适当的强化措施,以提高整体结构的稳定性和耐久性。

2.颚板:颚板是颚式破碎机主要破碎部件,其结构设计需考虑到破碎物料的硬度、粒度和磨损情况。

通常采用可拆卸的颚板,方便更换和维修。

颚板的设计应确保其强度和刚度,以适应高强度的破碎工作。

3.偏心轴和连杆:偏心轴是将电机的旋转转变为颚板摆动的部件,连杆连接偏心轴和颚板。

在结构设计中,偏心轴和连杆需要合理选择材料和断面形状,以提供足够的强度和刚度,并确保颚板的正常运动。

4.调整装置:颚式破碎机的调整装置用于调整出料口的尺寸,以满足不同物料的要求。

在结构设计中,调整装置需要具有简单易用、调整精度高和稳定可靠等特点。

常见的调整装置包括调整螺杆、液压调整装置等。

二、工作部件设计除了整体结构设计,颚式破碎机的工作部件设计也是至关重要的。

1.进料口和出料口:进料口和出料口设计合理与否直接影响破碎机的出料粒度和生产能力。

进料口需要保证物料顺利进入破碎腔,避免堵塞和漏料现象;出料口需要具有适当的尺寸和形状,以便物料的顺利排出。

2.破碎腔设计:破碎腔的设计与物料的破碎效果密切相关。

破碎腔的形状和内衬板的选择需根据物料的硬度、粒度和磨损情况进行合理设计。

腔体的形状应具有利于物料的混合和分散,以提高破碎效率和产品质量。

3.破碎板设计:破碎板是颚式破碎机的关键部件,其设计需考虑到工作条件的多变性和破碎物料的特性。

破碎板的结构设计应能够提供足够的破碎力和剪切力,以实现高效的破碎作业。

三、安全和环保设计在颚式破碎机的结构设计中,安全和环保因素也需要充分考虑。

1.安全设计:破碎机工作时,由于高速转动的零部件和冲击力的存在,存在一定的安全风险。

因此,需要在结构设计中设置安全保护装置,如安全防护罩、安全开关等,以避免操作人员的误操作和事故的发生。

PE250×400型复摆颚式破碎机动颚静力学分析

PE250×400型复摆颚式破碎机动颚静力学分析
机 械 设 计 与 制 造
1 02 Ma c hi n e r y De s i g n & Ma n u f a c t u r e
第 5期 2 0 1 3年 5月
P E 2 5 0  ̄ 4 0 0型复摆 颚式破碎机动颚静 力学分析
孙 康 , 李 良 , 陈俊 杰 , 王军锋 1 , 2
3 4 1 0 0 0 1 ; 2 冲 南大学 机 电工程学院, 湖南 长沙
3 4 1 0 0 0 )
( 1 . 江西理工大学 应用科学学院 , 江西 应用 技术 职 业学 院 机 械与 电子工 程 系 , 江西 赣 州

要: 以P E 2 5 0 x 4 0 0型复 摆 颚 式破 碎 机 动颚 为 研 究 对 象 , 利 用 三 维设 计软 件 S o l i d Wo r k s 对动 颚进 行 了三 维 实体 建模 ,
Th e S t a t i c s An a l y s i s o f t h e PE 2 5 0 x 4 0 0 Pe n d u l u m J a w Cr u s h e r Mo v i n g J a w
S U N K a n g , L I L i a n g , C H E N J u n - j i e , WA N G J u n - f e n g ,
E l e c t r o n i c E n g i n e e r i n g De p a r t me n t ,J i a n g x i Ap p l i c a t i o n T e c h n o l o g y Vo c a t i o n a l I n s t i t u t e , J i a n g x i Ga n z h o u 3 4 1 0 0 0 ,C h i n a )

(完整word版)颚式破碎机技术参数

(完整word版)颚式破碎机技术参数
630
110—320
90—110
2655×2302×3110
29
PE900×1200
900×1200
750
220-450
110-132
3800×3166×3045
52
PEX150×250
150×250
125
1—3
5。5
89ห้องสมุดไป่ตู้×745×935
1.5
PEX150×750
150×750
125
5-16
15
896×745×935
PE—500×750
500×750
425
45—100
55
50—100
1890×1916×1870
12
PE—750×1060
750×1060
630
52—180
110
80—140
2450×2472×2840
29
PE—900×1200
900×1200
750
140-260
110
95—165
3335×3182×3025
10.5
Y365S-8
55
1930×2062×1852
PEF-600×900
900
600
480
65—160
50-190
250
20
JR117-8
75
2792×3828×2525
PEF-900×1060
1060
900
685
230-290
100—250
250
31
Y315L2-8
110
2958×4128×2659
3。8

复摆颚式破碎机的设计

复摆颚式破碎机的设计

复摆颚式破碎机的设计毕业设计(论文)复摆颚式破碎机的设计院别控制工程学院专业名称机械工程及自动化班级学号3122304学生姓名崔竞霄指导教师崔玉洁2016年6月15日复摆颚式破碎机的设计摘要目前,我国建设事业正在飞速发展,现代化、城镇化、工业化进程的不断加快,对矿石、砂料等物料的重要加工设备-破碎机械的需求日趋迫切,破碎机行业迎来了新的发展机遇,而破碎机械的研究更受人们关注。

而复摆颚式破碎机在国内的应用最广,本设计根据生产需求,设计了型号为PE-500×750的复摆颚式破碎机。

本文首先运用相关理论知识对复摆颚式破碎机的工作原理进行了分析,随后对其进行总体设计,确定零件的大体结构,然后对每个部件进行分析、设计和计算,重点研究V带,偏心轴,轴承,动颚等,并对重要零件进行校核,以确保设计的正确性和严谨性。

经计算,各项性能指标均符合要求。

通过这次设计,我巩固了对相关知识的理解、掌握和运用,完成了毕业设计任务,提高了实际运用能力。

关键词:破碎机,传动,动颚the design of pendulum jaw crusherAuthor:Cui JingxiaoTutor:Cui YujieAbstractWith the rapid development of the national construction industry and the acceleration of modernization, urbanization, industrialization process, the crushing machinery, the important processing equipment for ore, sand and other materials, is becoming more and more urgent. And a compound pendulum jaw crusher is the most widely used in our country. This paper designs models for PE-500 * 750 of the compound pendulum jaw crusher according to the requirements of production.In this paper, first, I use the relevant theoretical knowledge to analyze jaw crusher's working principle. Then I do the overall design, to determine the general structure of the parts. Finally, each component are analyzed, designed and calculated. I focus on the study of V belt, eccentric shaft, bearing, and the movable jaw, etc., and check the important parts, to ensure that the design is correct and precise. After calculation, the performance indexes meet the requirements.Through the design, I consolidate the understanding of the relevant knowledge, master and use, complete the graduation design, and improve the practical application ability.Key Words: jaw crusher, transmission, movable jaw东北大学秦皇岛分校毕业设计(论文)第1页目录目录 (1)1 绪论 (3)1.1研究背景、发展趋势及研究意义 (3)研究背景 (3)发展趋势 (4)研究目的 (5)1.2研究的基本内容 (5)1.3研究方法 (5)2 复摆颚式破碎机的整体设计 (6)2.1复摆颚式破碎机的工作原理 (6)2.2复摆颚式破碎机的结构 (6)2.3破碎机的型号确定 (7)2.4主要部件结构设计 (9)动颚 (10)齿板 (10)肘板 (11)调整装置 (12)保险装置 (12)偏心轴 (13)飞轮 (14)机架 (14)侧护板 (14)3 复摆颚式破碎机的主要参数设计 (15)3.1结构参数 (16)钳角α (16)破碎腔设计 (17)动颚行程 (18)传动角 (19)偏心距 (19)动颚长度 (19)东北大学秦皇岛分校毕业设计(论文)第2页肘板 (19)3.2工作参数 (20)生产率 (20)最大破碎力 (20)电机选型 (21)4 复摆颚式破碎机的主要零件设计 (23)4.1机构各杆长度 (23)4.2各个部件受力分析 (24)4.3V带传动设计 (26)4.5大带轮设计 (28)4.6飞轮设计 (30)4.7偏心轴设计 (31)偏心轴尺寸设计 (31)偏心轴的校核 (34)4.8轴承 (36)轴承选择 (36)轴承校核 (36)4.9键 (37)键的选择 (37)键的校核 (37)4.10推力板设计 (38)4.11动颚设计 (38)结论 (39)致谢 (40)参考文献 (42)东北大学秦皇岛分校毕业设计(论文)第3页1 绪论1.1研究背景、发展趋势及研究意义研究背景颚式破碎机(Jaw Crusher)出现于1858年,由美国人E·w·Blake发明。

PE250×400颚式破碎机说明书

PE250×400颚式破碎机说明书

PE250×400颚式破碎机使用说明书一、用途和使用范围该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

该系列破碎机最适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石,被破碎物料的最大块度不得大于技术参数表所规定。

二、工作原理该系列破碎机破碎方式为曲动挤压型,其工作原理是:电动朵驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与此同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚间夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。

随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料,实现批量生产。

三、结构概况复摆系列颚式破碎机主要由固定体,转动体,保险装置,调整装置等几部分组成(参照结构图)1.固定体:固定体的主要部件是机架,机架的制造工艺有两种:中碳钢铸造机轲和中碳钢钢板焊接机架。

焊接机架是在原铸造机架的基础上又增加了多条加强筋,并通过严格的质量控制和特定的工艺要求,达到与铸造机架相同的使用效果。

为了防止机架侧壁的严重磨损,在破碎机左右侧壁上装有护板,可随意更换。

2.转动体:由动颚、偏心轴、轴承、皮带轮等几部分组成,是传动和承受力矩的主要部分。

a.动颚由动颚支架和活动颚板等部件组成,动颚支架采用35#铸钢,并经过调质处理。

b.偏心轴由45#钢车制,并经过调质处理。

c.轴承采用双列向心球面滚子轴承,具有微调、随受力大,耐用的特点。

d.颚板分活动和固定两种,为提高破碎效果,表面采用优化齿型,材质采用ZGMn13,具有硬度高,耐磨,使用效果良好的特点。

①楔块调整式破碎机结构图②垫片调整式破碎机结构图3.调整装置:该装置是用来调整排料口的大小尺寸,控制出料粒度。

我公司破碎机高速机构有两种形式:提升楔块式和顶杆垫片式,调整方便灵活,能实现无级调整。

PE250×400颚式破碎机的设计

PE250×400颚式破碎机的设计

PE250×400颚式破碎机的设计摘要目前国内使用的破碎机类型很多,主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。

复摆式颚式破碎机与简摆式相比较,其优点是:质量较轻,构件较少,结构更紧凑,破碎腔内充满程度较好,所装物料块受到均匀破碎,加以动颚下端强制性推出成品卸料,故生产率较高,比同规格的简摆颚式破碎机的生产率高出20-30%;本设计需求参数为进料口尺寸:250×400mm;最大进料粒度:210mm;处理能力:3-13m/h;偏心轴转速:300r/min;排料口调整范围:20-60mm;电动机功率:11-15KW。

设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响,计算确定了PE250×400的机构参数,设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件;另外,对颚式破碎机的工作原理及特点和主要部件的作用作了介绍。

关键词:复摆颚式破碎机,带传动,飞轮DESIGN OF PE250×400 JAW-FASHIONED CRUSHERABSTRACTCurrently ,the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher,impact,breaker,and roll,crusher,Compared with fine impact crusher,SBM(swinging jaw break machine)´s advantage is: quality is lighter, less compact structure component, broken filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; This design is done for:the feeding port size is 250×400mm; Maximum feeding granularity is 210mm; Production efficiency is 3-13m3/h; Eccentric shaft speed is 300r/min; Discharging mouth adjustment range 20mm to 60mm; Motor power is 11-15KW. This design analysis of the current development of the crusher,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE250 x 400 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seeing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced。

设计复摆颚式破碎机动颚结构设计

设计复摆颚式破碎机动颚结构设计

PEF600X900复摆颚式破碎机动颚结构设计摘要颚式破碎机在工矿企业被广泛的应用,这是因为该机构结构简单、机型齐全并已大型化。

颚式破碎机经过100多年的实践和不断改进,其机构已日臻完善,随着社会的发展需求破碎的要求不断提高,对产品和产品的质量也大大的提高了,破碎机的机型已经发展到很多种了。

本文主要是对复摆颚式破碎机设计研究。

复摆颚式破碎机是因为其动颚在其它机件的带动下作复杂的一般平面运动而得名,其动颚上的轨迹一般为封闭曲线。

复摆破碎机由于偏心轴负荷大一般制成中型和小型的,其破碎比可达10。

复摆颚式破碎机在工作时偏心轴作逆时针旋转,对所装入的物料有向下退并夹持作用。

该机型垂直摆幅下大上小,有利于出料口处动颚将成品推出。

由于整块动颚作复杂运动因此对物料块不但起挤压、劈裂、弯折作用,还能起碾搓作用,故可破碎稍微粘湿的物料。

采用正支撑复摆颚式破碎机,动颚下部的特性值m很大,使得动颚和定颚的衬板磨损很快,但却具有较高的生产能力。

由实际生产说明,正支撑式颚式破碎机的结构形式具有动颚轨迹分布合理、生产能力高、结构更简单等优点,使其得到广泛应用。

关键词:动颚, V带选择, 轨迹优化, 磨损PEF600X900 Pendulum jaw broken jawstructure design of motorABSTRACTPalate crusher in the industrial and mining enterprises were widely used, this is because the body structure is simple, and complete and large-scale models of. Palate crusher after 100 years of practice and continue to improve, their bodies have been improving,with the social development needs of the requirements broken constantly improve the products and the quality of the products have greatly improved, the crusher models have been developed to a variety .This paper is facing compound pendulum palate crusher design study. Compound pendulum palate crusher because of its dynamic palate in other parts of the lead plane for the general sports complex named after. Moved palate its trajectory is generally closed curve. Crushing machine-placed eccentric axle load due to the generally made of medium-sized and small, broken up over pound pendulum palate crusher at work for the eccentric shaft counterclockwise rotation, the load of materials and a retreat clamping downward effect. The models under a vertical swing on small and is conducive to moving the material I will be refined palate launched. As block palate for complex dynamic movement of materials therefore not only blocks from the extrusion, Split, bending role, but also from the roller rubbing role, it can be slightly broken stick wet materials. Support is facing a complex palate crusher, moving the lower part of the palate of great value m, making dynamic palate and the palate of liner wear very quickly, but it has a high production capacity. From the actual production that are supporting-palate structure of the Breakers palatine form a dynamic trajectory of a reasonable, high-capacity, the advantages of a simpler structure, it is widely used.KEY WORDS: Move jaw,V belt choice,Track optimization,Abrision毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。

PE250400颚式破碎机设计说明书

PE250400颚式破碎机设计说明书

毕业设计说明书PE250×400颚式破碎机毕业设计说明书摘要目前,国外使用的颚式破碎机种类很多, 复摆颚式破碎机结构简单,质量较轻,构件较少,结构更紧凑,生产率高,操作和维修方便等优点,所以在物料破碎作业中运用最广泛的还是复摆颚式破碎机。

本毕业设计主要是为满足生产需求出料口尺寸:20~60mm;进料块最大尺寸:210mm;产量:75m³/h而研究的。

根据以上要求我设计了复摆颚式破碎机PE250×400(E:颚;P:破;250×400:进料口宽度×长度),其工作原理是:电机驱动皮带,通过皮带轮带动偏心轴旋转。

动颚与偏心轴相连,当偏心轴旋转时,动颚随之上下往复运动。

当动颚向上运动时,肘板与动颚夹角变大,肘板推使动颚向前运动而靠近定颚,致使物料被挤压碾碎。

当动颚向下运动时,肘板与动颚夹角变小,通过拉杆与弹簧装置,动颚离开定颚,物料被排卸出去。

随着偏心轴不断旋转,动颚作往复循环运动,物料不断被破碎排卸,而达到连续生产目的。

设计容主要包括了复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、机架等一些重要部件;另外对颚式破碎机的工作原理及特点和主要部件作了介绍,包括保险装置、调整装置、机架结构、润滑装置等;同时对机器参数(主轴转速、生产能力、破碎力、功率等)作了计算。

此外也简单介绍了破碎的意义、破碎工艺和破碎比的计算,颚式破碎机的主要部件的安装、颚式破碎机的操作及维修等。

关键词:颚式破碎机;工作原理;动颚。

ABSTRACTAt present, domestic and international use of many different types of jaw crusher,Jaw Crusher simple structure, the quality of light, fewer components, more compact structure, high productivity, easy operation and maintenance, etc., so the material crushing operation is the most widely used Jaw Crusher.This graduation project mainly is for meets the production need: Discharge hole size: 20~60mm; Feeding block greatest size: 210 mm; output: 75m³/hAccording to the above asked me to design a Jaw Crusher PE250x400(E stands for Jaw;P stands for Crusher; 250x400 stands for the discharge port’s width and length), its working principle is: the motor drive belt, pulley driven by the eccentric axis. Moving jaw and the eccentric shaft, when the eccentric shaft rotates, moving up and down reciprocating motion along the jaw. When the moving jaw moves upward, the angle between toggle plate and moving jaw becomes larger, fixed jaw bracket bringing forward movement close to the scale, causing the material to be extruded crushed. When the moving jaw moves down, the angle between toggle plate and moving jaw decreases, through the rod and spring mechanism, moving the fixed jaw to leave, the material is ranked discharge out. With the constant rotation of eccentric shaft, moving the jaw back and forth cycle of movement, constantly being broken disposing of the material, to achieve the purpose of continuous production.The content of this design totally include jaw crusher’s move jaw, eccentricshaft, belt pulley, toothed rack of move jaw, rack and some important components; in other we introduced the principle of jaw crusher , Features of jaw crusher and important components, included insurance unit , adjustment unit, rack structure ,lubrication unit and so on. At the same time, we computed parameter of the machine (the speed of main axle, Productivity, the strength of stave power and so on ) and designed the eccentric shaf . Further more, we simply introduced the significance of stave ,stave technology and the computation of stave strength , Installation of the main components in jaw crusher , the operation and maintenance of jaw crusher and so on.Key word: Jaw Crusher;Working principle;J aw crusher’s moving jaw.目录摘要 (I)目录 (IV)前言 (1)1 物料性能及破碎机分类 (2)1.1物料破碎及其意义 (2)1.1.1 破碎的目的 (2)1.1.2 破碎产品的粒级特性 (2)1.2矿石的破碎及力学性能 (4)1.3破碎机的分类及动颚轨迹特性 (6)1.3.1破碎机分类 (6)1.3.2 颚式破碎机的动颚轨迹特性 (7)2 颚式破碎机工作原理及结构分析 (10)2.1颚式破碎机的工作原理 (10)2.1.1 简摆颚式破碎机工作原理 (10)2.1.2 复摆颚式破碎机工作原理 (11)2.2主要零部件的结构分析 (11)2.2.1 动颚 (12)2.2.2 齿板 (12)2.2.3 肘板(推力板) (13)2.2.4 调整装置 (14)2.2.5 保险装置 (15)2.2.6 飞轮 (15)2.2.7 机架结构 (15)2.2.8 密封及润滑系统 (16)3 颚式破碎机结构参数的选择与计算 (18)3.1颚式破碎机结构参数的选择与计算 (18)3.1.1 给矿口宽度 (18)3.1.2 给矿口长度 (18)3.1.3 公称排料口尺寸b (19)3.1.4 啮角α与排料层平均啮角αL (19)3.1.5 动颚摆动行程s (19)3.1.6主轴转数n (20)3.2主要构件尺寸的确定 (21)3.2.1 破碎腔高度H (21)3.2.2 曲柄偏心距(或曲柄半径)l1 (22)3.2.3 连杆长度l2 (22)3.2.4 悬挂高度h0 (22)3.2.5 传动角 (22)3.2.6 连杆倾角α′ (23)3.2.7 肘板长度3l和肘板摆角 (23)3.3工作参数的计算 (24)3.3.1 主轴转数 (24)3.3.2 生产能力 (24)F (25)3.3.3 最大破碎力max3.4电动机选择与确定 (27)3.4.1 动腔的摆动次数(主轴的转数) (27)3.4.2 电动机的功率 (27)3.4.3 电动机的转速 (27)3.5带传动的设计 (28)3.5.1 概述 (28)3.5.2 传动带的设计 (28)3.5.3确定计算功率 (28)3.5.4 选择带型 (28)3.5.5 确定带轮的基准直径 (29)3.5.6 确定中心距a和带的基准长度L d (29)3.5.7 确定皮带根数Z (30)3.5.8 确定带的预紧力F0 (31)3.5.9 计算V带作用在轴上的力(简称轴压力)F p (31)3.5.10 带轮的结构设计 (31)3.6偏心轴的设计计算 (33)3.6.1 轴的功用、分类和材料 (33)3.6.2 轴设计的基本要求 (34)3.6.3 偏心轴的结构设计 (34)3.6.4 偏心轴的强度计算 (35)3.7颚式破碎机腔型设计 (36)3.7.1 分层破碎假说 (36)3.7.2 直线腔形的分析 (37)4颚式破碎机主要零件的校核验算 (39)4.1主要零件受力分析 (39)4.2主要零件的强度校核 (39)4.2.1 肘板的强度校核 (39)4.2.2 平键的选择与校核 (40)4.2.3 滚动轴承的选择 (41)5 颚式破碎机的使用与测试 (43)5.1颚式破碎机的安装与运转 (43)5.1.1 颚式破碎机的安装 (43)5.1.2 颚式破碎机的运转 (44)5.2颚式破碎机使用维护 (44)5.2.1 润滑 (44)5.2.2 维修 (45)5.2.3 破碎机的故障分析与排除 (47)结束语 (48)致 (49)参考文献 (51)前言国的矿山工业、冶炼工业、建材工业、公路建设、铁路建设、水利建设和化工工业等各种行业中其所需的各种原料生产大都牵涉到了破碎问题,颚式破碎机在破碎行业中具有重要的地位。

颚式破碎机的设计-答辩稿

颚式破碎机的设计-答辩稿

6、调节装置

颚式破碎机的出料口宽度,可以通过调节装置来调整。 大、中型颚式破碎机的出料口宽度,是使用不同长度的推力 板来调整的,通过在机后壁与顶座之间垫上不同厚度的垫片 来补偿颚板的磨损。小型破碎机通常采用楔铁调整方法。当 需要调整排料口尺寸时,只要调整楔铁上的螺栓,使楔铁上 下移动,带动调整座在滑道中前后移动即可完成。
三、复摆式破碎机工作原理
带轮与偏心轴联成一个整体,它是运动和动力 输入构件,即原动件,其余构件都是从动件。当带 轮和偏心轴绕轴线转动时,驱使输出构件动颚做平 面复杂运动,从而将矿石压碎。 动颚上端直接悬挂在偏心轴上,作为曲柄连杆 机构的连杆,由偏心轴的偏心直接驱动,动颚的下 端铰连着推力板支撑到机架的后壁上。当偏心轴旋 转时,动颚上各点的运动轨迹是由悬挂点的圆周线, 逐渐向下变成椭圆形,越向下部,椭圆形越偏,直 到下部与推力板连接点轨迹为圆弧线。由于这种机 械中动颚上各点的运动轨迹比较复杂,故称为复杂 摆动式颚式破碎机。
四、主要参数
1、钳角 颚式破碎机活动颚板 与固定颚板之间的夹角a 称为钳角。 • 钳角小,使破碎机的 生产能力增加,但破碎比 小。钳角大,可以增大破 碎比,但会降低生产能力, 同时落入颚腔中的物料小 易夹牢,可能被向上挤出 不到破碎的目的。一般 a=22°~33°。
2、偏心轴转速 颚式破碎机偏心轴的转速直接反映活动颚板的 摆动次数。在一定范围内,偏心轴的转速增加,生 产能力随之增加;但是超过一定限度时,反而会使 生产能力降低,并且电耗增加。经理论推导,偏心 轴的转速应为
n——偏心轴的转速,r/min; s——活动颚板下端水平行程,cm; a——钳角


3、生产能力 颚式破碎机的生产能力 (t/h)与被碎物料的性质(物 料强度、硬度、粒度、堆积密度)有关,还与破碎机的性 能和操作条件(供料情况、出料口大小)等因素有关。目前 广泛应用的是经验公式: 式中: Q—生产能力(m3/h) n—主轴转速(r/min) L—破碎腔长度(m) b—公称排料口尺寸(m) SL—动颚下端点水平行程(m) μ—压碎破碎棱柱体的填充度,中小型机在公称排料口下 一般取0.65~0.75(在此取μ1=0.7)

颚式破碎机毕业设计(含图纸)

颚式破碎机毕业设计(含图纸)

颚式破碎机毕业设计(含图纸)篇一:毕业论文颚式破碎机的结构和电气部分设计颚式破碎机的结构和电气部分设计摘要颚式破碎机经过100多年的实践和不断改进,其结构已日益完善。

它具有构造简单、工作可靠、制造容易、维修方便等特点。

所以,至今任然是粗碎和中碎作业中最重要和使用最广泛的一种破碎机械。

它不但在建材工业,也在冶金、煤炭、化工等工矿企业中被广泛地采用着。

颚式破碎机主要用来破碎应力不超过200Mpa的脆性物料。

如铁矿石、金矿石、钼矿石、铜矿石、石灰石和白云石等。

在建材工业中它主要用来破碎石灰石、水泥熟料、石膏、砂岩等。

近年来,随着露天开采比重的增加和大型挖掘机、大型自卸汽车的采用,露天矿运往破碎车间的矿石粒度达1.5~2m。

同时被采矿石的品位日益降低,要保持原有生产量就必须大大增加开采量和破碎量。

因而就使破碎机朝着大型、高生产率的方向发展。

目前,国外生产的简摆颚式破碎机的最大规格是2100mm×3000mm,复摆颚式破碎机的最大规格是1500mm×20XXmm。

关键词:粉碎,颚式破碎机,破碎。

AbstractThe structure of jaw type crusher has been beingperfected though unceasing improvement and the practice of process with more than 100 years. It is characteristic with simple structure, working reliablly, producing easily,maintenance conveniently and so on. Therefore, so far it still is a kind of the most important and extensivily used crusher weapons ,which work in crushing for rough powder and medium-sized powder .It is extensively used not only in building material industry , also in the metallurgical industry ,in coal industry ,in chemical industry and other industrial and mining enterprises. Jaw type crusher is mainly used in crushing the brittleness material which stress does not exceed 200 Mpa. As Iron ore, golden ore, molybdenum ore, copper ore, limestone,and so on. In building material industry, it is mainly used in crushing limestone and cement , plaster ,sandstone etc..In recent years, along with the increase of the proportion of opencast working , adopting of large scale exavator and large scale dump truck, the ore transported from open-cast to broken workshop which size reach 1.5 ~ 2 m. At the same time, the grade ofmining stone is reduced increasingly, we must increase mine quantity and broken quantity greatly in order to maintain original production. Thus the crusher is developing towards large-scale, the high productivity direction. Now, Abroad, the biggest specifications of letter pendulum jaw type crusher of production is 2100 mm×3000mm and the jaw type crusher of xxpound pendulum is 1500 mm×20XXmm.Key word: Crush , the jaw type breaker , broken.目录前言 ................................................ .. 1第1章设计任务及要求 (2)1.1 设计条件 ................................................ ................................................... (2)1.2 设计内容 ................................................ ................................................... (2)1.3 设计关键 ................................................ ................................................... (2)1.4 设计要求 ................................................ ................................................... (3)第2章颚式破碎机参数的选择和计算 (4)2.1 颚式破碎机的结构及运转 ................................................ .. (4)2.2 结构参数的选择与计算 ................................................ (4)第3章主要零部件结构尺寸的计算与选择 (10)3.1 电动机功率的计算与选择 ................................................ (10)3.2 皮带及带轮的设计 ................................................ (12)3.3 初定偏心轴的直径及跨距 ................................................ (14)3.4 轴承的选择及验算 ................................................ (15)3.5 平键的选择及校核 ................................................ (17)3.6 其他构件尺寸的确定 ................................................ .. (18)第4章主要零部件的形状与结构 (21)4.1 破碎腔的形状 ................................................ .. (21)4.2 动颚及齿板结构分析 ................................................4.3 肘板(推力板) .............................................. (24)4.4 调整装置 ................................................ ................................................... . (26)4.5 保险装置 ................................................ ................................................... . (27)4.6 机架结构 ................................................ ................................................... . (28)第5章电器启动与关闭 (30)结论 .................................................31参考文献 ...........致谢 .................................................33前言此次毕业设计的主要任务是对复摆式颚式破碎机的结构和参数的设计与计算。

PE-250颚式破碎机说明书

PE-250颚式破碎机说明书

PE-250颚式破碎机说明书目录一、机器的用途二、技术规格及性能三、结构特征及工作原理四、机器的安装与调整五、机器的使用与试运转六、机器的润滑七、机器的维护八、机器可能产生的故障及其消除方法九、安全技术规程十、易损件明细表一、机器的用途本机适用于破碎块度不大于210mm,强度极限不超过250Mpa 的各种矿石。

二、技术规格及性能⒈进料口尺寸250×400mm⒉出料口调整范围20—80mm⒊最大装料尺寸210mm⒋偏心轴转速275r/min⒌轴偏心距12mm⒍生产能力(视出料口而定)出料口为20mm时4t/h为50mm时14t/h为20mm时20t/h⒎电动机型号Y200L1-6功率18.5kw转速970r/min⒏外型尺寸长2060宽1261高1413⒐机器重量(不包括电机):2825kg注:破碎能力是指破碎极根强度为150~250Mpa的花岗岩,并不断的向破碎机内填装块度不超过210mm大小的不代细小石料的数据。

三、结构特征及工作原理本破碎机主要由机架、动颚、偏心轴、颚板、肘板等组成,电机通过三角带传动偏心轴使动颚按已调正好的轴迹进行运动,使其破碎腔内的物料得以破碎。

机架采用正体,铸钢件结构,上面装有本机器的工作机构,并在其左右侧壁上装有衬板,防止侧壁磨损。

偏心轴装在轴承内,固定机架上,轴的两端分别装有皮带轮和飞轮,两轮本身都带有配重,用于均衡机器旋转部分的惰性。

动颚为成型的铸钢件,正面装有活动颚板,借肘板支撑成倾斜位置,上部借助于偏心轴和轴承悬挂在机架中。

肘板衬为二个,肘板衬一个装在动颚的槽里,一个装在调正座的槽里。

肘板除对动颚有支撑作用外,在有不能轧碎的物体落入破碎机内时,起到保护破碎机主要零件不受损坏。

调正装置做为变更出料口宽之用。

锁紧装置使肘板保持在动颚和斜面支承之间,使之不致脱落。

动颚齿板和固定齿板采用高猛钢铸件两者可倒头使用。

侧护板除保护机架两侧免遭磨损外,还与压条结合做为固定颚板之用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改PE250×400颚式破碎机的设计摘要目前国内使用的破碎机类型很多,主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。

复摆式颚式破碎机与简摆式相比较,其优点是:质量较轻,构件较少,结构更紧凑,破碎腔内充满程度较好,所装物料块受到均匀破碎,加以动颚下端强制性推出成品卸料,故生产率较高,比同规格的简摆颚式破碎机的生产率高出20-30%;本设计需求参数为进料口尺寸:250×400mm;最大进料粒度:210mm;处理能力:3-13m/h;偏心轴转速:300r/min;排料口调整范围:20-60mm;电动机功率:11-15KW。

设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响,计算确定了PE250×400的机构参数,设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件;另外,对颚式破碎机的工作原理及特点和主要部件的作用作了介绍。

关键词:复摆颚式破碎机,带传动,飞轮DESIGN OF PE250×400 JAW-FASHIONED CRUSHERABSTRACTCurrently ,the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher,impact,breaker,and roll,crusher,Compared with fine impact crusher,SBM(swinging jaw break machine)´s advantage is: quality is lighter, less compact structure component, broken filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; This design is done for:the feeding port size is 250×400mm; Maximum feeding granularity is 210mm; Production efficiency is 3-13m3/h; Eccentric shaft speed is 300r/min; Discharging mouth adjustment range 20mm to 60mm; Motor power is 11-15KW. This design analysis of the current development of the crusher,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE250 x 400 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seeing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced。

KEY WORDS:Jaw crusher,Belt drive,Flywheel目录前言 (1)第1章绪论 (3)1.1 研究的目的和意义 (3)1.2复摆颚式破碎机的特点和发展及现状 (3)1.2.1 复摆颚式破碎机的特点 (3)1.2 2 国内外颚式破碎机的发展及现状 (4)第2章总体设计 (5)2.1 复摆颚式破碎机的基本结构 (5)2.2 复摆颚式破碎机的工作原理 (6)第3章主要参数的确定 (8)3.1 已知参数 (8)3.2 部分结构参数的确定 (8)3.3 动颚的摆动次数(偏心轴的转数) (10)3.4 电动机的选择 (11)第4章传动装置 (12)4.1 带轮的设计 (12)4.2 偏心轴的设计 (17)4.3 飞轮的设计 (22)4.4 轴承的选择与校核 (24)第5章基本构件 (26)5.1 动腭的设计 (26)5.2齿板的设计 (26)5.3 推力板的设计 (28)结论 (30)谢辞 (31)参考文献 (32)前言凡是外力将大颗粒物料变成小颗粒物料的过程称为破碎,破碎所使用的机械为破碎机。

物料碎磨得目的是:增加物料的比表面积;制备混凝土骨料与人造沙;使矿石中有用成分解离;为原料的下一步加工作准备或便于使用。

物料的破碎是许多行业(如冶金、矿山、建材、化工、陶瓷、筑路等)产品生产中不可缺少的工艺过程。

就金属矿选矿而言,因为磨矿是选矿厂的耗能大户(约占全厂耗电的50%),为了节能和提高生产效率,所以提出了“多碎少磨”的技术原则。

颚式破碎机由于它的结构简单,工作安全可靠,处理物体范围大,很适宜破碎硬的物料,因此颚式破碎机在冶金,煤炭,化工,建材等工矿企业中被广泛的应用,但是其破碎比小,破碎后的物料粒度不均匀,它是间歇工作,有空转行程,但是对于物料的粗碎和中碎,却是一种比较好的方法,所以在工矿企业中仍然被广泛的应用。

但是,复摆颚式破碎机也有它的缺点:非连续性破碎、效率较低,破碎比较小,给矿不均匀引起颚板磨损不均匀等。

针对其缺点,各国都在以下几方面加以改进:优化结构与运动轨迹;改进破碎腔型,以增大破碎比,提高破碎效率,减少磨损,降低能耗。

颚式破碎机是一种最古老的破碎机,第一台颚式破碎机是有美国人E.W.Blake发明的。

但由于它的结构简单,工作安全可靠,处理物体范围大,很适宜破碎硬的物料,因此颚式破碎机在冶金,煤炭,化工,建材等工矿企业中被广泛的应用,但是其破碎比小,破碎后的物料粒度不均匀,它是间歇工作,有空转行程,但是对于物料的粗碎和中碎,却是一种比较好的方法,所以在工矿企业中仍然被广泛的应用。

第1章绪论1.1 研究的目的和意义物料的破碎是许多行业(如冶金、矿山、建材、化工、陶瓷筑路等)产品坐产中不可缺少的工艺过程。

就金属矿选矿而言,破碎是选矿厂的首道工序,为了分离有用矿物,不但分为粗碎、中碎、细碎,而且还要磨矿。

因为破碎是选矿厂的耗能大户(约占全厂耗电的50%),为了节能和提高生产效率,所以提出了“多碎少磨”的技术原则。

这使破碎机向细碎、粉碎和高效节能方向发展。

另外随着工业自动化的发展,破碎机也向自动化方向迈进(如国外产品已实现机电液一体化、连续检测,并自动调节给料速率、排矿口尺寸及破碎力等)。

随着开采规模的扩大,破碎机也在向大型化发展,如粗碎旋回细碎方面新机型更多些。

总的来看,值得提出的有:颚式破碎机、圆锥破碎机、冲击式破碎机和辊压机。

而应用最广泛的就是颚式破碎机。

1.2复摆颚式破碎机的特点和发展及现状1.2.1 复摆颚式破碎机的特点复摆颚式破碎机的机构属于四杆机构中曲柄摇杆机构的应用,曲柄为主动件。

复摆颚式破碎机的动颚,是直接悬挂在偏心轴上的颚,是曲柄连杆机构,没有单独的连杆。

由于动颚是由偏心轴的偏心直接带动,所以活动颚板可同时做垂直和水平的复杂摆动,颚板上各点的摆动轨迹是由顶部的接近圆形连续变化到下部的椭圆形,越到下部的椭圆形越扁,动颚的水平行程则由下往上越来越大的变化着,因此对石块不但能起压碎、劈碎,还能起辗碎作用。

1.2 2国内外颚式破碎机的发展及现状随着工业自动化的发展,破碎机也向自动化方向迈进(如国外产品已实现机电液一体化、连续检测,并自动调节给料速率、排矿口尺寸及破碎力等)。

随着开采规模的扩大,破碎机也在向大型化发展,如粗碎旋回破碎机的处理能力已达6000t/h。

至于新原理和新方式的破碎(如电、热破碎)尚在研究试验中,暂时还不能用于生产。

颚式破碎机特点是提高动颚摆动次数借以增加产量,同时能实现液压调整排料口、液压过载保护以及能负荷启动。

国内山西某煤矿引进德国WB8/26 颚式破碎机。

该机置于皮带机上方,借助曲柄连杆机构驱动动颚压碎煤块。

实践证明使用效果较好。

综上所述,改善国内颚式破碎机落后的状况,全面提高颚式破碎机技术水平,赶上世界先进水平,创造世界品牌的颚式破碎机是当务之急。

第2章总体设计2.1 复摆颚式破碎机的基本结构本次毕业设计的复摆颚式破碎机主要由机架、动颚、偏心轴、颚板、衬板等零部件组成。

电动机通过三角皮带传动偏心轴,使动颚按照已调整好的轨迹运动,从而将破碎腔内的物料予以破碎。

(1)机架和支撑装置:机架由两个纵向侧壁和两个横向侧壁组成的刚性框架,机架在工作中承受很大的冲击载荷,要求具有足够的强度和刚度,中小型一般用铸铁整体铸造。

(2)破碎部件:破碎部件是动颚和定颚,两者有颚床和衬板组成,动颚直接承受物料的破碎力,要有足够的强度,且要求轻便,以减少往复摆动时所引起的惯性力。

(3)传动机构:偏心轴是颚式破碎机的主轴,是带动连杆或动颚做往复运动的主要部件,通常采用合金钢制造。

悬挂轴采用合金钢或优质碳素钢制造。

2.2 复摆颚式破碎机的工作原理本次的设计是典型的复摆颚式破碎机。

颚式破碎机是典型的曲柄摇杆机构,其机构简图如图2-1所示:图2-1复摆颚式破碎机的机构简图图2-1四杆机构中AB 曲柄为破碎机偏心轴,BD 连杆为破碎机动颚,CD 摇杆为破碎机肘板,EF 为破碎机定颚。

由图2-1可计算出复摆颚式破碎机的自由度为:3(2)33(240)1l h F n P P =-+=⨯-⨯+=9 (2-1)第3章主要参数的确定3.1 已知参数(1)进料口尺寸:250×400mm;(2)最大进料粒度:210mm;(3)处理能力:3-13m/h;(4)偏心轴转速:300r/min;(5)排料口调整范围:20-60mm;(6)电动机功率:11-15KW。

相关文档
最新文档
