单片机的内部结构及其工作原理介绍
单片机的内存结构及其原理

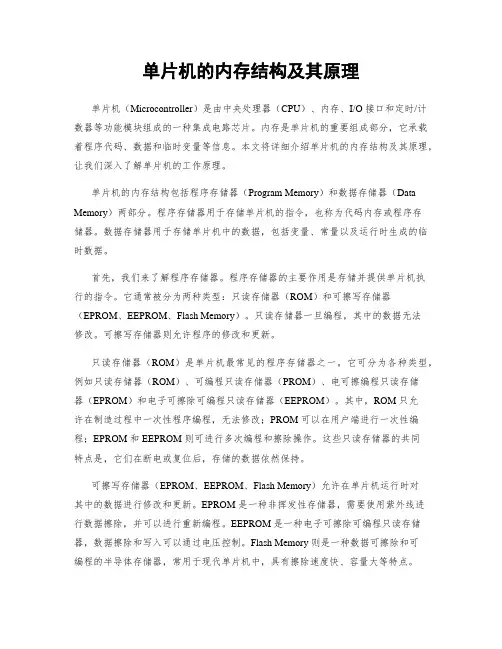

单片机的内存结构及其原理单片机（Microcontroller）是由中央处理器（CPU）、内存、I/O 接口和定时/计数器等功能模块组成的一种集成电路芯片。
内存是单片机的重要组成部分，它承载着程序代码、数据和临时变量等信息。
本文将详细介绍单片机的内存结构及其原理，让我们深入了解单片机的工作原理。
单片机的内存结构包括程序存储器（Program Memory）和数据存储器（Data Memory）两部分。
程序存储器用于存储单片机的指令，也称为代码内存或程序存储器。
数据存储器用于存储单片机中的数据，包括变量、常量以及运行时生成的临时数据。
首先，我们来了解程序存储器。
程序存储器的主要作用是存储并提供单片机执行的指令。
它通常被分为两种类型：只读存储器（ROM）和可擦写存储器（EPROM、EEPROM、Flash Memory）。
只读存储器一旦编程，其中的数据无法修改。
可擦写存储器则允许程序的修改和更新。
只读存储器（ROM）是单片机最常见的程序存储器之一。
它可分为各种类型，例如只读存储器（ROM）、可编程只读存储器（PROM）、电可擦编程只读存储器（EPROM）和电子可擦除可编程只读存储器（EEPROM）。
其中，ROM 只允许在制造过程中一次性程序编程，无法修改；PROM 可以在用户端进行一次性编程；EPROM 和 EEPROM 则可进行多次编程和擦除操作。
这些只读存储器的共同特点是，它们在断电或复位后，存储的数据依然保持。
可擦写存储器（EPROM、EEPROM、Flash Memory）允许在单片机运行时对其中的数据进行修改和更新。
EPROM 是一种非挥发性存储器，需要使用紫外线进行数据擦除，并可以进行重新编程。
EEPROM 是一种电子可擦除可编程只读存储器，数据擦除和写入可以通过电压控制。
Flash Memory 则是一种数据可擦除和可编程的半导体存储器，常用于现代单片机中，具有擦除速度快、容量大等特点。
单片机的内部结构及功能介绍
单片机的内部结构及功能介绍单片机（Microcontroller）是指将中央处理器(CPU)、存储器、输入/输出端口和时钟电路等功能集成在一块芯片上的集成电路。
它通常用于嵌入式系统中，广泛应用于各种电子设备如家用电器、汽车控制系统、工业自动化等领域。
本文将介绍单片机的内部结构和功能，以帮助读者更好地理解单片机的工作原理。
一、内部结构单片机的内部结构一般包括以下几个主要部分：1. 中央处理器（CPU）：单片机的核心部分，负责执行指令、控制数据流和实现各种运算逻辑。
CPU的性能直接影响到单片机的运行速度和处理能力。
2. 存储器：包括程序存储器（ROM）和数据存储器（RAM）。
ROM用来存储程序代码和常量数据，通常是只读的；RAM用来存储程序执行过程中的临时数据，是临时性的存储器。
3. 输入/输出端口：用于连接外部设备和单片机进行数据交换。
通过输入/输出端口，单片机可以实现与外部设备的通信和控制。
4. 时钟电路：提供时钟信号，用于同步单片机内部各个部分的工作，确保各部分之间的协调运行。
二、功能介绍单片机的功能主要包括以下几个方面：1. 控制功能：单片机可以执行各种控制算法，实现对外部设备的精确控制。
例如控制温度、湿度、速度等参数。
2. 数据处理功能：单片机可以处理各种数据，包括数字信号和模拟信号。
通过模数转换器（ADC）和数模转换器（DAC），单片机可以实现数字信号和模拟信号之间的转换。
3. 通信功能：单片机可以通过串口、并口、网络等方式与其他设备进行通信，实现数据的传输和交换。
4. 定时功能：单片机可以通过时钟信号实现定时功能，如定时器、计数器等，用于控制事件的发生时间和时序。
5. 中断功能：单片机可以响应外部中断、定时中断等，及时处理外部事件，提高系统的响应速度和实时性。
总结通过了解单片机的内部结构和功能，我们更清楚地认识到单片机是一种集成度高、功能强大的微型计算机，广泛应用于各个领域。
单片机的设计结构和功能强大，为嵌入式系统的开发和应用提供了有力支持，也为我们的生活和工作带来了便利。
stm32单片机的工作原理
stm32单片机的工作原理STM32单片机是一款广泛应用于嵌入式系统的微控制器，具有高性能、低功耗和丰富的外设资源等特点。
本文将详细介绍STM32单片机的工作原理，并对其各个部分进行解析。
一、概述STM32单片机是由意法半导体（STMicroelectronics）公司开发的一款32位微控制器。
它采用了先进的ARM Cortex-M内核，非常适用于嵌入式控制应用。
STM32单片机具有丰富的外设资源，如通用IO口、定时器、通信接口（如USART、SPI、I2C）等，可以满足不同应用的需求。
二、内核结构STM32单片机的内核结构采用了Harvard体系结构，主要由处理器核、存储器和总线组成。
处理器核负责指令执行和数据处理，存储器用于存储程序代码和数据，总线则用于连接处理器核和存储器。
1. 处理器核STM32单片机的处理器核采用了ARM Cortex-M系列的核心。
它具有强大的计算能力和高效的指令执行速度，支持多种指令集和调试接口，能够满足不同应用的需求。
处理器核负责执行存储在存储器中的程序代码，控制外设的操作，并根据指令完成相应的数据处理。
2. 存储器STM32单片机的存储器分为Flash存储器和RAM存储器两部分。
Flash存储器用于存储程序代码和常量数据，可在电源关闭后保持数据的不变性。
RAM存储器用于存储临时的变量和数据，速度较快但断电后数据会消失。
3. 总线STM32单片机的总线用于连接处理器核和存储器，同时也用于连接外设。
总线分为数据总线、地址总线和控制总线三部分。
数据总线用于传输数据，地址总线用于指定存储器或外设的地址，控制总线用于传递读写和控制信号。
三、外设资源STM32单片机具有丰富的外设资源，可以满足各种嵌入式控制应用的需求。
这些外设包括通用IO口、定时器、通信接口等。
1. 通用IO口通用IO口是STM32单片机最常用的外设之一，它可以配置为输入或输出，用于连接外部设备或传感器。
通用IO口的数量和类型取决于具体型号，一般都有多个引脚可供使用。
51单片机基本结构详解
51单片机基本结构详解51单片机（也称为8051单片机）是一种8位微控制器，由Intel公司于1980年代推出。
它是目前市场上最广泛使用的低成本单片机之一，被广泛应用于各个领域，包括家电、工业控制、仪器仪表等。
本文将详细介绍51单片机的基本结构。
一、51单片机的总体结构51单片机的总体结构主要分为五个部分，包括中央处理器（CPU）、存储器、IO口、定时器/计数器以及串行通信接口。
1. 中央处理器（CPU）51单片机中心的核心是一个8位的CPU，负责执行指令集中的操作。
它包括一个累加器（Accumulator）用于存放运算结果，以及一组寄存器用于存放操作数和地址。
2. 存储器51单片机的存储器主要包括内部RAM和内部ROM。
内部RAM用于存放程序和数据，容量通常较小，而内部ROM则用于存储不变的程序指令。
3. IO口51单片机提供了多个通用IO口，用于与外部设备进行数据交互。
这些IO口既可以作为输入口用于接收外部信号，也可以作为输出口用于发送信号控制外部设备。
4. 定时器/计数器51单片机内置的定时器/计数器模块可用于产生精确的时间延时和计数应用。
它能够协助实现各种时间相关的功能，如PWM输出、测速和脉冲计数等。
5. 串行通信接口51单片机的串行通信接口可用于与其他设备进行数据的串行传输。
常见的串行通信协议包括UART、SPI和I2C等。
二、51单片机的工作原理51单片机的工作原理可以概括为以下几个步骤：1. 程序存储器中的指令被复制到内部RAM中。
2. CPU从内部RAM中取出指令并执行。
3. 根据指令的要求，CPU可能会与IO口、定时器/计数器或串行通信接口进行数据交互。
4. 执行完指令后，CPU将结果存回内部RAM或IO口。
三、51单片机的应用领域51单片机由于其成本低、技术成熟、易于开发和应用广泛等优点，被广泛应用于各个领域。
1. 家电控制51单片机可以用于家电控制，如空调、洗衣机、电视机等。
stm32单片机工作原理介绍
stm32单片机工作原理介绍STM32单片机是一种基于ARM Cortex-M内核的微控制器。
它具有高性能、低功耗和丰富的外设功能，被广泛应用于各种嵌入式系统中。
本文将介绍STM32单片机的工作原理，帮助读者更好地理解和应用该技术。
一、STM32单片机的基本结构STM32单片机由处理器核心、存储器、外设模块和时钟系统组成。
处理器核心是STM32的核心部分，负责执行指令和处理数据。
常见的处理器核心有ARM Cortex-M0、Cortex-M3和Cortex-M4等。
存储器包括闪存和SRAM。
闪存用于存储程序代码和常量数据，具有非易失性。
SRAM用于存储变量数据，速度快但容量较小。
外设模块包括通用IO口、定时器、串口、SPI、I2C等。
这些外设模块可用于与外部设备进行数据传输和通信，扩展了STM32单片机的功能。
时钟系统用于提供时钟信号，驱动处理器核心和外设模块的运行。
STM32单片机的时钟系统由内部时钟源和外部晶振组成，可根据需求进行配置。
二、STM32单片机的工作流程STM32单片机的工作流程可简要概括为以下几个步骤：初始化、配置外设、编写程序、编译/下载、运行。
1. 初始化：初始化包括时钟配置、外设初始化和中断配置等。
时钟配置是为了使系统能正常工作，外设初始化是为了设置外设的工作模式和参数，中断配置是为了处理各种中断事件。
2. 配置外设：根据实际需求配置外设，如设置IO口的输入输出模式、配置定时器的计数器和时钟源等。
3. 编写程序：使用编程工具（如Keil、IAR等）编写程序代码，包括初始化代码、中断服务函数和主程序等。
4. 编译/下载：将编写好的程序代码进行编译，生成可执行文件（如BIN、HEX等格式），然后通过编程器将可执行文件下载到STM32单片机的闪存中。
5. 运行：重启STM32单片机后，程序开始执行。
根据代码逻辑，处理器核心执行指令，外设模块进行数据传输和通信，实现各种功能。
三、STM32单片机的应用领域STM32单片机可应用于各种嵌入式系统中，例如工业自动化、智能家居、消费电子、医疗设备等。
第2章STC系列单片机的结构与原理全
SS
SPI同步串行接口的从机选择信号端
P1.4
CCP1
PCA模块1的外部捕获触发信号输入、脉 冲输出及PWM输出
P1.5
MISO
SPI同步串行接口的主入从出（主器件的 输入和从器件的输出）
P1.6
MOSI
SPI同步串行接口的主出从入（主器件的 输出和从器件的输入）
P1.7
SCLK
SPI同步串行接口的时钟信号
P3.1 TxD
P3.2
INT 0
P3.3
INT1
T0
P3.4 CLKOUT0
INT T1
P3.5 CLKOUT1
INT
P3.6
WR
P3.7
RD
功能
串行口1数据接收端 串行口1数据发送端 外部中断0触发端，低电平或下降沿有效 外部中断1触发端，低电平或下降沿有效 定时/计数器T0工作在计数状态时外部信号输入端 时钟输出端 T0外部引脚下降沿触发中断 定时/计数器T1工作在计数状态时外部信号输入端 时钟输出端 T1外部引脚下降沿触发中断
• （3）VCC：电源正极。 • （4）GND：电源负极
19
2.4程序状态字寄存器
• 程序状态字寄存器PSW
D7 D6 D5 D4 D3 D2 D1 D0
CY AC F0 RS1 RS0 OV F1 P
C当C当位A在有YY运运时O在超表C—=执进P用A偶算算，—V1执出示——行位寄—；于数结结—C行溢8进—加或存—位记 则Y果 果辅加 出位奇法 借器溢有=录清的的助法，或用0偶或位中出符A零最最。进或O借户校减，寄1标号。高高位V的减位标验法则存志置数只位位标个法标识标指A器位1表要产没志数，运志C位志令中。示A生有位置为否算位0R位时1寄的择进产。位奇的S则时。。，存范1位生，数个O，、若器围，或进工V否，数若RD中清-用者位作则1S则的运3的零20位来借或寄A奇P8算：数。C－置向选位者存偶的寄清据+位D择时借器性结存1零4发，2当，组位。果用器。7生为前，若户组改的标选识位1 变，就会影响奇偶校验位P。
单片机的基本结构与工作原理
单片机的基本结构与工作原理单片机（Microcontroller Unit，简称MCU）是一种集成电路，具备处理器核心、存储器、IO接口和时钟电路等功能单元。
它被广泛应用于各种电子设备中，是嵌入式系统的重要组成部分。
本文将介绍单片机的基本结构与工作原理。
一、单片机的基本结构单片机的基本结构由四个主要组成部分构成：中央处理器（Central Processing Unit，CPU）、存储器、IO接口和时钟电路。
1. 中央处理器（CPU）中央处理器是单片机最核心的部分，它负责执行各种指令和控制单片机的运行。
通常，单片机的CPU是一种低功耗、高性能的微处理器，具备运算、逻辑和控制等功能。
CPU的设计和性能直接影响单片机的执行能力。
2. 存储器存储器是单片机用来存储程序、数据和中间结果的重要部件。
单片机的存储器包括闪存（Flash）和随机存取存储器（Random Access Memory，RAM）等。
闪存用于存储单片机的程序代码，它具有非易失性，可以保存在断电后。
通过闪存编程器，开发者可以将编写的程序代码烧录到单片机的闪存中。
RAM主要用于存储程序运行时产生的变量和临时数据，它的读写速度相较闪存更快，但断电后数据会丢失。
3. IO接口IO接口是单片机与外部设备进行数据交换的接口，包括数字输入输出（Digital Input/Output，IO）、模拟输入输出（Analog Input/Output，AI/AO）等。
数字IO接口用于连接数字信号的收发，例如按键、LED灯、继电器等。
模拟IO接口用于连接模拟信号的输入和输出，例如温度传感器、电压检测等。
4. 时钟电路时钟电路是单片机提供时间基准的部分，用于控制单片机的运行速度和时序。
时钟电路产生的时钟信号决定了单片机的工作频率，它分为外部时钟和内部时钟两种。
二、单片机的工作原理单片机的工作原理可以概括为以下几个步骤：复位、初始化、执行程序、循环执行。
1. 复位当单片机上电或接收到外部复位信号时，会进入复位状态。
单片机的结构及工作原理
单片机的结构及工作原理
单片机是一种集成电路芯片，它由CPU核心、存储器、I/O端口、定时器/计数器、中断控制器以及其他外围电路组成。
单片机的工作原理如下：
1. 开机复位：单片机通电后，会执行复位操作。
当复位信号触发时，CPU会跳转到预定的复位向量地址，开始执行复位操作。
2. 初始化：执行复位操作后，单片机会进行初始化。
这包括设置输入/输出端口的初始状态、初始化定时器和计数器等。
3. 执行指令：一旦初始化完成，单片机会开始执行存储器中的指令。
指令通常存储在Flash存储器中，单片机会按照程序计
数器（PC）的值逐条执行指令。
4. 控制流程：单片机执行程序时会根据条件跳转、循环、分支等控制流程操作来改变指令执行顺序。
5. 处理输入输出：单片机可以从外部设备（如传感器、键盘等）读取输入信号，并根据程序逻辑给出相应的输出信号。
6. 中断处理：单片机具有中断控制功能，可以在特定条件下立即中断当前程序，并执行中断服务程序。
中断通常用于及时响应外界事件。
7. 系统时钟：单片机需要一个时钟源来同步指令和数据的处理。
时钟源可以是外部晶振、内部振荡器或者其他时钟源，它们提供基准频率给单片机。
单片机的工作基于时钟信号和电压供应，控制执行指令、处理输入输出等任务。
通过程序设计和外部电路连接，单片机可以应用于各种领域，如家用电器、自动化控制、通信等。
51单片机工作原理
51单片机工作原理
51单片机是一种常用的微控制器，其工作原理主要包括以下
几个方面。
1. 总线结构：51单片机内部包含三条总线，分别是数据总线、地址总线和控制总线。
这些总线连接着各个功能模块，实现数据和地址的传输以及控制信号的传递。
2. CPU核心：51单片机采用哈佛结构，具有一个8位的CPU
核心。
CPU核心包括指令执行单元、寄存器、时钟模块等，
负责指令的解码和执行、数据的处理等操作。
3. 存储器：51单片机内部包含存储器单元，包括程序存储器（ROM）和数据存储器（RAM）。
ROM存储了程序代码和
常量数据，RAM用于存储运行时需要的变量和临时数据。
4. 外设接口：51单片机具有多个外设接口，如串口、定时器、IO口等。
这些接口可以与外部设备进行通信和控制，扩展了
单片机的功能。
5. 中断系统：51单片机内置中断系统，可以主动响应外部设
备的中断请求，实现及时的数据处理和优先级控制。
6. 时钟系统：51单片机采用晶体振荡器提供稳定的时钟信号，以驱动CPU和各个外设模块的工作。
时钟信号的频率可根据
需要进行设置。
7. 电源管理：51单片机具有电源管理功能，可以在需要时启动或关闭各个模块，以实现节能和延长电池寿命。
通过以上几个方面的工作原理，51单片机能够完成各种各样的任务，广泛应用于嵌入式系统中。
单片机工作原理
单片机工作原理一、引言单片机，也被称为微控制器，是现代电子系统中的核心组件。
它集成了处理器、存储器、输入/输出接口于一体，使得在单芯片上可以实现计算机的基本功能。
本篇文章将详细介绍单片机的工作原理，分为七个部分进行阐述。
二、正文单片机的组成单片机主要由中央处理器（CPU）、存储器（RAM/ROM）、输入/输出（I/O）接口以及定时器/计数器等部分组成。
CPU是单片机的核心，负责执行指令和处理数据；存储器用于存储程序和数据；I/O接口负责与外部设备进行通信；定时器/计数器用于实现定时或计数功能。
指令执行单片机通过执行指令来控制其工作过程。
指令由操作码和操作数组成，操作码指定要执行的操作，操作数指定参与操作的数据或内存地址。
指令的执行过程分为取指、译码、执行、访存和写回五个阶段，其中取指和译码阶段在CPU内部完成，执行、访存和写回阶段在CPU外部完成。
存储器结构单片机的存储器结构通常采用冯·诺依曼结构或哈佛结构。
冯·诺依曼结构将指令和数据存放在同一个存储器中，而哈佛结构将指令和数据分别存放在不同的存储器中。
这两种结构各有优缺点，但都使得单片机能够根据需要快速访问程序代码或数据。
I/O接口单片机的I/O接口是其与外部设备进行通信的重要通道。
根据不同的通信协议，单片机可以通过并行或串行方式与外部设备进行数据交换。
并行通信速度快，但需要较多的数据线；串行通信速度慢，但只需要一条数据线即可实现数据传输。
常见的I/O接口有GPIO、UART、SPI、I2C等。
定时器/计数器定时器/计数器是单片机内部用于实现定时或计数的功能模块。
通过预设的计数初值或时间常数，定时器/计数器可以在计数到达预设值时产生中断或溢出信号，从而实现定时中断或定时唤醒等功能。
在许多应用中，定时器/计数器的精度和稳定性对于系统的性能和稳定性至关重要。
工作模式单片机有多种工作模式，如低功耗模式和运行模式等。
在低功耗模式下，单片机可以降低功耗以延长电池寿命；在运行模式下，单片机可以全速运行程序并处理外部事件。
单片机的结构及原理
单片机的结构及原理单片机（Microcontroller Unit，简称MCU）是一种小型、低成本且功能强大的微处理器。
它集成了中央处理器（CPU）、存储器（RAM、ROM）、输入/输出端口（I/O）、时钟电路以及各种外设接口等组成部分，可广泛应用于各个领域，如家用电器、工业自动化、汽车电子等。
一、单片机的结构单片机的基本结构包括如下组成部分：1. 中央处理器（CPU）：负责处理各种指令和数据，是单片机的核心部件。
它通常由控制单元和算术逻辑单元组成，控制单元用于控制指令的执行，算术逻辑单元用于执行各种算术和逻辑运算。
2. 存储器（Memory）：包括随机存储器（RAM）和只读存储器（ROM）。
RAM用于存储临时数据和程序运行时的变量，ROM用于存储固定的程序指令和常量数据。
3. 输入/输出端口（I/O）：用于与外部设备进行数据交互，包括输入口和输出口。
输入口用于接收来自外部设备的信号或数据，输出口则用于向外部设备输出信号或数据。
4. 时钟电路（Clock）：提供单片机运行所需的时钟信号，控制程序的执行速度和数据的处理。
5. 外设接口（Peripheral Interface）：用于连接各种外部设备，如显示器、键盘、传感器等。
通过外设接口，单片机可以与外部设备进行数据交换和控制操作。
二、单片机的工作原理单片机的工作原理如下：1. 程序存储：单片机内部ROM存储了一段程序代码，也称为固化程序。
当单片机上电或复位时，程序从ROM中开始执行。
2. 取指令：控制单元从ROM中读取指令，并将其送入指令寄存器。
3. 指令译码：指令寄存器将读取的指令传递给控制单元，控制单元根据指令的类型和操作码进行译码，确定指令需要执行的操作。
4. 指令执行：控制单元执行译码后的指令，包括算术逻辑运算、数据传输、输入输出等操作。
5. 中断处理：单片机可响应外部中断信号，当发生中断时，单片机会中止当前的程序执行，转而处理中断请求。
单片机工作原理
单片机工作原理标题：单片机工作原理引言概述：单片机是一种集成为了微处理器、存储器、输入/输出接口和定时器等功能于一体的微型计算机系统。
它广泛应用于各种电子设备中，如家用电器、汽车电子系统、工业控制等领域。
本文将详细介绍单片机的工作原理。
一、单片机的基本组成1.1 微处理器：单片机的核心部份，负责执行指令和控制整个系统。
1.2 存储器：用于存储程序指令和数据，包括ROM（只读存储器）和RAM （随机存储器）。
1.3 输入/输出接口：用于与外部设备进行数据交换，包括通用输入输出引脚、串行通信接口等。
二、单片机的工作流程2.1 程序存储器中存储的程序指令被微处理器读取并执行。
2.2 微处理器根据程序指令控制输入/输出接口与外部设备通信。
2.3 微处理器根据程序指令的逻辑和算术运算来处理数据。
三、单片机的时钟系统3.1 单片机内部集成为了时钟电路，用于产生时钟信号来控制微处理器的工作节奏。
3.2 时钟信号的频率决定了单片机的运行速度。
3.3 时钟信号还用于控制定时器和计数器等功能模块的工作。
四、单片机的中断系统4.1 中断是单片机响应外部事件的一种机制，可以暂停当前程序执行，转而执行中断服务程序。
4.2 中断可以分为外部中断和内部中断，外部中断是由外部设备触发，内部中断是由单片机内部模块触发。
4.3 中断可以提高单片机的响应速度和系统的实时性。
五、单片机的编程方法5.1 单片机的程序通常使用汇编语言或者高级语言（如C语言）编写。
5.2 程序编写包括程序设计、调试和下载等步骤。
5.3 程序下载到单片机后，可以通过调试工具进行调试和运行。
总结：单片机作为一种集成为了微处理器、存储器、输入/输出接口和定时器等功能于一体的微型计算机系统，在各种电子设备中发挥着重要作用。
了解单片机的工作原理有助于我们更好地设计和应用电子产品。
单片机的结构原理
单片机的结构原理单片机（Microcontroller Unit，MCU）是一种集成电路，具备处理器核心、存储器、外设接口以及时钟源等功能，能够完成各种计算和控制任务。
它在现代电子设备中广泛应用，如家用电器、汽车电子、通信设备等。
一、单片机的内部结构1. 处理器核心：单片机的处理器核心是其最基本的部分，通常包括中央处理器（Central Processing Unit，CPU）、寄存器（Registers）以及指令集（Instruction Set）。
处理器核心负责执行程序指令，进行数据处理和控制操作。
2. 存储器：单片机需要存储程序代码和数据，因此内部通常集成了不同类型的存储器。
其中，闪存（Flash）用于存储程序代码，随机存储器（Random Access Memory，RAM）用于存储临时数据。
有些单片机还会集成非易失性存储器（Electrically Erasable Programmable Read-Only Memory，EEPROM），用于存储常驻数据。
3. 外设接口：单片机通过外设接口与外部器件进行通信和控制。
常见的外设接口包括通用输入输出口（General Purpose Input/Output，GPIO）、串行通信接口（Serial Communication Interface，SCI/UART）、并行通信接口（Parallel Communication Interface，PCI）等。
不同的单片机可能具备不同的外设接口，以适应各种应用需求。
4. 时钟源：单片机需要时钟信号来同步处理器核心和外设操作。
时钟源可以是外部晶体振荡器或者内部振荡电路产生的振荡信号。
时钟源决定了单片机的运行速度，通常以赫兹（Hz）为单位表示。
二、单片机的工作原理单片机的工作原理主要包括四个阶段：初始化（Initialization）、执行（Execution）、中断（Interrupt）和休眠（Sleep）。
C51单片机的结构及原理
编程实例：LED闪烁
LED=0xFF; //LED全亮 delay(1000); //延时
编程实例：LED闪烁
} } ```
编程实例：按键控制LED
目的
通过按键控制LED的亮灭。
实现方法
使用单片机的IO口检测按键状态，根据按键状态控制LED的亮灭。
编程实例：按键控制LED
代码示例 ```c
sbit KEY = P2^0; //定义按键接口
首先检查电源是否正常，确保电源电压稳定 且符合单片机的工作电压范围。其次检查复 位电路是否正常，复位电路中的电容和电阻 值是否正确，以及复位引脚是否连接正确。 最后检查晶振电路是否正常，晶振是否起振， 以及晶振引脚是否连接正确。
程序无法烧录问题排查
总结词
单片机无法正常接收和存储程序，可能是由于编程器与单片机连接不良、编程器驱动程 序未安装、单片机选型不正确等引起的。
感谢您的观看
中断系统
中断系统是C51单片机中用于 实现实时处理和多任务管理的
功能模块。
中断系统能够响应外部事件 或者异常情况，并中断当前 执行的程序，转而执行相应
的中断服务程序。
中断系统包括中断控制器和多 个可编程中断源，可以通过软
件配置和控制。
03 C51单片机工作原理
指令系统与寻址方式
指令系统
C51单片机采用精简指令集结构，包 含一系列基本指令，如算术运算、逻 辑运算、数据传输等。
数据传输方式
01
内部数据传输
C51单片机内部寄存器之间进行 数据传输，通过直接读写寄存器 实现。
02
03
外部数据传输
数据格式
C51单片机与外部设备或存储器 进行数据传输，通过串行或并行 通信接口实现。
2MCS51单片机的基本结构与工作原理
第二章MCS51单片机的基本结构与工作原理一、8051单片机内部包含哪些主要逻辑功能部件？提示：（1）CPU—包括运算器和控制器。
其中运算器主要有运算逻辑部件ALU（实质上就是一个全加器）、累加器A、暂存器TMP（如B寄存器、数据指针DPTR）、程序状态字PSW（寄存程序运行的状态信息）；控制器主要有程序计数器PC（实质是加1计数器）、指令寄存器IR（存放指令操作码的专用寄存器）、指令译码器、定时控制逻辑电路（按指令的性质发出一系列定时信号）、条件转移逻辑电路。
（2）内部RAM。
共有256个RAM单元。
其中低128个单元（00H—7FH）供用户使用，高128个单元（80H—FFH）是专用寄存器，有着特殊逻辑功能（又名特殊功能寄存器SFR）。
（3）内部ROM。
8031内部无ROM，8051有4KB掩膜ROM。
（4）定时/计数器。
MCS51共有2个16位的定时/计数器（T0、T1）。
（5）并行I/O口。
MCS51共有4个8位并行I/O口（P0、P1、P2、P3）。
（6）串行口。
MCS51有1个全双工的串行口。
（7）中断控制系统。
MS51共有5个中断源，且分两个优先级别。
（8）时钟电路。
系统允许的最高晶振频率为12MHz（主要用于通信）。
二、MCS51问片内RAM、片外提示：（1（2）（片内外统一编址空间共64KB）、128个单元中的21个单元SFR，高128个单元中的107个空闲地址，用户不能使用。
切记！）、片外数据存储器（寻址空间64KB）。
（3）从功能上划分为程序存储器、内部数据存储器、特殊功能寄存器、位地址空间、外部数据存储器。
访问片内RAM的指令助记符是MOV；如MOV P1，A访问片外RAM的指令助记符是MOVX；如MOVX @DPTR ，A访问片外ROM的指令助记符是MOVC；如MOVC A，@A+PC三、MCS51单片机片内RAM按用途可以划分几个区域？各有什么作用？（片内RAM低128单元划分哪三个主要部分？各部分主要功能是什么？）提示：片内RAM是最灵活的地址空间，在物理上分成两个独立的功能不同的区域，即低128个单元（00H —7FH）的数据RAM区、高128个单元（80H—FFH）的特殊功能寄存器SFR区（见下一题的回答）。
51单片机原理范文
51单片机原理范文单片机是一种集成了微处理器、存储器和输入输出端口等功能单元的微型计算机系统。
它具有体积小、功耗低、性能稳定等特点，因此被广泛应用于嵌入式系统中，如家用电器、工业控制、汽车电子等领域。
本文将介绍单片机的原理及其工作过程。
一、单片机的组成及原理单片机通常由中央处理器（CPU）、存储器、输入输出端口、时钟电路等组成。
中央处理器是单片机的核心，负责执行指令、数据处理等任务；存储器用于存储程序和数据；输入输出端口用于与外部设备进行通信；时钟电路用于提供时钟信号，使单片机按照时序要求进行工作。
单片机的工作原理可以简单描述为：当单片机上电后，中央处理器会从存储器中读取程序，并根据程序指令执行相应的操作。
同时，中央处理器还会处理输入输出设备发送过来的数据，通过输入输出端口与外部设备进行通信。
整个过程是在时钟信号的控制下按照一定的时序顺序进行的。
二、单片机的工作过程1.系统上电初始化：当单片机上电后，首先会进行系统初始化的操作。
这包括清除寄存器、初始化中央处理器、设置时钟频率等步骤。
2.程序执行过程：单片机会按照程序的指令逐条执行操作。
具体步骤包括：从存储器中读取指令、解码指令、执行指令。
在执行指令过程中，中央处理器可能需要访问存储器中的数据，将执行结果保存到寄存器中。
3.输入输出过程：单片机还会处理外部设备发送过来的数据，通过输入输出端口与外部设备进行通信。
这包括从外部设备接收数据、发送数据给外部设备等操作。
4.时钟信号控制：时钟信号的作用是为单片机提供一个统一的时序基准，使处理器和外设按照确定的时间顺序进行工作。
时钟信号的频率决定了单片机的运行速度。
5.中断响应：当出现特定的事件或条件时，单片机可以响应外部中断请求。
中断是一种机制，能够在程序执行过程中暂停当前任务，进行其他任务处理，然后返回到原程序继续执行。
6.系统停机：当程序执行完成或出现故障时，单片机会停止工作，等待下一次启动。
三、单片机的应用场景单片机在嵌入式系统中有着广泛的应用场景。
单片机的基本结构
单片机的基本结构一、引言单片机（Microcontroller）是一种集成电路，内部集成了中央处理器（CPU）、存储器（ROM、RAM）、输入/输出接口（I/O）、定时器/计数器（Timer/Counter）等功能模块。
由于其体积小、功耗低、成本较低以及可编程性强等特点，被广泛应用于各个领域，如家电、汽车、电子设备等。
本文将详细介绍单片机的基本结构及其功能模块。
二、单片机的基本结构单片机的基本结构通常包括中央处理器（CPU）、存储器（ROM、RAM）、输入/输出接口（I/O）、定时器/计数器（Timer/Counter）等功能模块。
1. 中央处理器（CPU）中央处理器是单片机的核心部件，负责执行各种指令和控制单片机的运行。
它包括运算器（Arithmetic Logic Unit, ALU）和控制器（Control Unit, CU）两部分。
运算器负责执行算术和逻辑运算，控制器负责从存储器中读取指令并解码执行。
2. 存储器（ROM、RAM）存储器用于存储程序和数据。
单片机的存储器分为只读存储器（Read-Only Memory, ROM）和随机存储器（Random AccessMemory, RAM）两种。
ROM存储器中存储了单片机的固化程序，而RAM存储器用于存储程序的中间结果和变量。
3. 输入/输出接口（I/O）输入/输出接口用于单片机与外部设备进行数据交换。
它可以将外部设备的输入信号转换为数字信号供单片机处理，同时也可以将单片机处理结果输出到外部设备。
输入/输出接口包括通用输入输出口（General Purpose Input/Output, GPIO）和特殊功能寄存器（Special Function Registers, SFR）等。
4. 定时器/计数器（Timer/Counter）定时器/计数器用于产生精确的时间延迟和计数功能。
通过定时器/计数器，可以实现周期性的定时操作和计数功能。
在很多应用中，定时器/计数器被广泛用于实现脉冲宽度调制（PWM）输出、频率测量等功能。
AT89C51单片机的基本结构和工作原理
AT89C51单片机的基本结构和工作原理AT89C51单片机是一种经典的8位微控制器，由美国公司Intel开发，现在由Atmel公司继续生产和推广。
它被广泛应用于嵌入式系统、自动控制、工业控制和通信等领域。
AT89C51单片机的基本结构和工作原理如下：基本结构：1.中央处理器单元(CPU)：AT89C51单片机采用MCS-51体系结构，内置一个8位的中央处理器，工作频率可达到12MHz。
其指令集包括大约100多种指令，支持各种数据操作和控制指令。
2. 存储器：AT89C51单片机集成了4KB的Flash程序存储器、128B的RAM数据存储器和128B的EEPROM数据存储器。
Flash存储器用于存储用户程序，RAM用于临时数据存储，EEPROM用于非易失性数据存储。
3.I/O端口：AT89C51单片机具有32个I/O端口，可以实现与外部设备的数据交换和控制。
这些端口可以配置为输入端口或输出端口，用于连接外部器件。
4. 定时器/计数器：AT89C51单片机集成了2个16位的定时器/计数器(Timer/Counter)，用于生成精确的时序信号和计数功能。
它们可以配置为定时器模式或计数器模式，支持各种定时操作。
6.中断系统：AT89C51单片机具有强大的中断系统，支持外部中断和定时器中断等多种中断源。
中断可以在程序执行过程中插入，用于实现实时响应和多任务处理。
7.电源管理：AT89C51单片机需要外部供电，工作电压一般为5V。
它可以通过内部的低功耗模式和掉电模式实现电源管理，在不需要工作时降低功耗。
工作原理：1.启动系统：当AT89C51单片机上电后，系统会初始化各个部件，包括设置定时器、I/O端口、中断系统等，并执行一段启动程序。
3.处理中断：当有外部中断或定时器中断发生时，CPU会暂停当前任务，保存现场状态，跳转到中断程序执行，处理完中断后再返回主程序继续执行。
4.数据交换：AT89C51单片机可以通过I/O端口与外部设备进行数据交换和控制，包括输入数据和输出数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EPROM 4KB 128B+SFR 8×4
FLASH 4KB 128B+SFR 8×4
备注
DIP 40脚 DIP 40脚 DIP 40脚 DIP 40脚
89C2051 FLASH 2KB 128B+SFR 15 简化DIP 20脚
8XC552
8K
256B+SFR 8×6 增强多功能型
掩膜ROM PROM/OTP-ROM EPROM EEPR精OM品课件 FLASH
精品课件
几个工作周期的区别：
振荡周期 状态周期 机器周期 指令周期
精品课件
❖ 时钟周期 ,T:时序中最小的时间单位.其值由外接晶体或外 输入时钟来决定，其值为石英振荡器频率的倒数。 例如:在单片机外接1MHZ的晶体,则单片机的系 统时钟的频率为1M, 时钟周期为1us.
❖ 机器周期:完成特定功能所需要的时间,在MCS-51单片机中 机器周期由12个时钟周期构成,并分为6个状态(S1-S6),每 个状态又分为P1和P2两拍.这样一个机器周期的12个震荡周 期可以表示为: S1P1,S1P2,S2P1,S2P2,S3P1,S3P2 … S6P1,S6P2 将12个震荡周期用6个状态和2拍来替代。
第
Single Chip Microcomputer
章
本章内容
单
单片机内部结构及引脚
片
单片机存储器配置
机
结
单片机输入输出口
构
单片机时序及接口
原
理
精品课件
§2-1 MCS-51单片机内部结构及引脚
MCS-51系列单片机是英特尔公司1980推出的高档8位机 分为二个子系列，、三个版本：
存储器类型 掩膜
1us,
一个机器周期为
2us,
两个机器周期为
4us.
四个机器周期为
精品课件
返回
可见一条指令的运算速度与它所包含的机器周期
(2)、控制或复位引脚
RST / VPD — 当出现两个机器周期高电平时，单片机复位 。 复位后，P0 - P3 输出高电平；SP寄存器为07H； 其它寄存器全部清0；不影响RAM状态。 参考复位电路如下：
MCS-51单片机硬件结构
时钟电路
T0 T1
ROM
RAM 定时计数器
CPU
并行接口 串行接口
中断系统
P0 P1 P2 P3 TXD RXD INT0 INT1
结构框图
精品课件
•
•
并行I/O口：4
个中8央位的处I理/O器口
PC0P、U：P1、8位P2，、
•• ••
串双P时内掩存运功中53个工行。钟放部膜断算能中串口电程RR控和OO断行：路序MM制：，源控口一：、系用4（。个制可原K统于B外全：
••
产序振1始部时个个定两时现功内2用个存据25生列频M数，中/）定时个/能单放部户，6H计计个时，率Z据串断时/1。元可使后R数数计6AR钟允6和行2或位，读用1MAM中个器数2：M脉许H表中计的用写前8单Z，断，器个共冲晶格和断数定于数1元定2实：2单。18，
元被专用寄存
器占用。
1、8051单片机的基本组成
XTPA3L.27 XTAL1
VSS
1
40
2
39
3
38
4 5
8031
37 36
6
35
7 8051 34
8
33
9 10
8751
32 31
11
30
12 89C51 29
13
28
14
27
15
26
16
25
17
24
18
24
19
22
20
21
VCC 1、电源线：VCC(+5V)、VSS(地)
P0.
0 P0.1
2、振荡电路：XTAL1、XTAL2
个，串行中断1个） 8. 时钟电路：可产生时钟脉冲序列，允许晶振频率6MHZ和
12MHZ
精品课件
2、MCS-51单片机信号引脚简介
P1. 0
P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 RPS1T.7
RXD/ P3. TXD/ 0 INT0/ P3.1 INT1/ P3.2
T0/ P3.3 T1/ P3.4 WR/ P3.5 RD/ P3.6
单片机系列
ROM
EPROM
MCS51
51子系 列
52子系 列
8031 8051 8751 8032 8052精品课件
/ 4KB
/ / 8KB
/ / 4KB / /
型号 8031 8051 8751 89C51
片内ROM 片内RAM I/O口线
无
128B+SFR 8×4
掩膜4KB 128B+SFR 8×4
1. 中央处理器CPU：8位，运算和控制功能 2. 内部RAM：共256个RAM单元，用户使用前128个单元，用于
存放可读写数据，后128个单元被专用寄存器占用。 3. 内部ROM：4KB掩膜ROM，用于存放程序、原始数据和表格。 4. 定时/计数器：两个16位的定时/计数器，实现定时或计数
功能。 5. 并行I/O口：4个8位的I/O口P0、P1、P2、P3。 6. 串行口：一个全双工串行口。 7. 中断控制系统：5个中断源（外中断2个，定时/计数中断2
0 精品课件
ALE / PROG —— 地址锁存控制端，访问外部存储器用来 锁存由P0口送出的低8位地址；不访问外存时，提供1/6 fosc振荡频率；PROG用于对8751片内的EPROM输入编程脉 冲 ； PSEN —— 外部程序存储器的读选通信号端
EA / Vpp —— 内\外ROM选择端
EA = 1 时，访问内部程序存储器,即内ROM
T
S1 S2 S3 S4 S5 S6
精品课件
机器周期
❖ 指令周期:这是时序图中最大的时间单位,既执行一条指令 所需要的时间.在MCS-51系统中,不同的指令它所包含的机 器周期数不同.它们分别是:
1,单机器周期指令; 期指令
2,双机器周期指令; 3,四机器周
我们知道:一个机器周期包含了12个震荡周期.如果我们使用 一个12M的晶体震荡器,那么:
P0.2
P0.3 3、复位引脚：RST
P0.4
P0.5 P0.6
4、并行口：P0、P1、P2、P3
PE0A.7
ALE 5、EA：访问程序存储控制信号
PSEN
P2.7 P2.6
6、PSEN：外部ROM读选通信号
P2.5
P2.4 7、ALE：地址锁存控制信号
P2.3
P2.2
P2.1 P3口线的第二功能
P2.
EA = 0 时，只访问外部程序存储器,即外ROM
对于8751单片机编程时，该端施加编程电压
IO引脚
P0.0 ~ P0.7 ； P1.0 ~ P1.7 ； P2.0 ~ P2.7 ；P3.0 ~ P3.7 四个I / O口，每口八条精线品；课件还兼作地址/数据线。
3、时钟电路与复位电路
(1)时钟振荡电路
