剪力墙平法识图规则

合集下载

剪力墙平法识图 ppt课件

剪力墙平法识图  ppt课件
131415列表注写方式p2122截面注写方式p23剪力墙平法标注剪力墙平法施工图表示方法16标高表墙身表平面图1718截面注写方式19列表注写方式是指分别在剪力墙柱表剪力墙身表和剪力墙梁表中对应于剪力墙平面布置图上的编号用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式来表示剪力墙平法施工图
剪力墙
56
3)当圆形洞口设置在连梁中部1/3范围 (且圆洞直径不应大于1/3梁高)时,需 注写在圆洞上下水平设置的每边补强纵 筋与箍筋。
ppt课件
57
ppt课件
58
连梁中圆形洞口的原位标注
ppt课件 59
4)当圆形洞口设置在墙身或暗梁、 边框梁位置,且洞口直径不大于300时, 此项注写洞口上下左右每边布置的补强 纵筋的数值。
ppt课件
60
ppt课件
61
5)当圆形洞口直径大于300,但不大 于800时,其加强钢筋在标准构造详图 中系按照圆外切正六边形的边长方向布 置(请参考对照本图集中相应的标准构 造详图),设计仅需注写六边形中一边 补强钢筋的具体数值。
ppt课件
62
ppt课件
63
ppt课件
64
ppt课件
65
ppt课件
为表达清楚、简便,剪力墙可视为由剪力墙柱、
剪力墙身和剪力墙梁三类构件构成。
列表注写方式是指分别在剪力墙柱表、剪力墙
身表和剪力墙梁表中,对应于剪力墙平面布置图上
的编号,用绘制截面配筋图并注写几何尺寸与配筋
具体数值的方式,来表示剪力墙平法施工图。
ppt课件
20
(1)剪力墙柱表内容:
ppt课件
21
一、(1)墙柱编号由墙柱类型代号和序号
ppt课件
9

剪力墙平法识图

剪力墙平法识图
1.列表注写方式 列表注写方式,系分别在剪力墙柱表、剪力墙身表和 剪力墙梁表中,对应于剪力墙平面布置图上的编号,用绘 制截面配筋图并注写几何尺寸与配筋具体数值的方式,来 表达剪力墙平法施工图。
列表注写方式 墙柱 墙身 墙梁
16G101-1 图集 p22
4.1.4 剪力墙平法施工图制图规则
4.1.4 剪力墙平法施工图制图规则
1.端部无暗柱时水平分布钢筋构造
端部无暗柱时,剪力墙水平分布钢筋伸到剪力墙边缘弯折10d, 端部每道水平分布钢筋均设双列拉筋。
2.端部有暗柱时水平分布钢筋构造
剪力墙端部有暗柱时,剪力墙水平分布筋伸到暗柱端部纵筋的 内侧,然后弯折10d。
4.3.1 剪力墙身水平分布钢筋构造
3.转角墙水平分布钢筋构造
4.1.1 剪力墙构件的组成
在剪力墙平法施工图中,剪力墙结构可视为由剪力墙柱、剪力墙身、 剪力墙梁三类构件组成。
4.1.1 剪力墙构件的组成
4.1.2 剪力墙构件钢筋骨架的组成
剪力墙外表看起来就 是一堵钢筋混凝土墙,其 实它内部的钢筋是由墙柱、 墙身、墙梁、墙洞等各类 钢筋构成。
4.1.3 剪力墙编号规定
4.3.1 剪力墙身水平分布钢筋构造
(2) 剪力墙水平分布筋在端柱转角墙中的构造,剪力墙水平分布 筋在端柱转角墙中的构造按照端柱与墙的不同位置分三种。
(3) 剪力墙水平分布筋在端柱翼墙中的构造,参见16G标准图集。
剪力墙水平分布筋在转角墙柱中的构造有三种:一是剪力墙的外 侧水平分布筋从转角的一侧连续通过转弯,在墙体配筋量较小一侧 搭接;二是剪力墙的外侧水平分布筋分别在转角的两侧进行搭接; 三是剪力墙的外侧水平分布筋在转角处搭接。
4.3.1 剪力墙身水平分布钢筋构造

剪力墙平法识图与钢筋算量

剪力墙平法识图与钢筋算量
• 一、 列表注写方式
• 列表注写方式是指在剪力力墙平面布置图上的编号,用绘制截面配筋图并注写几何尺寸与 配筋具体数值的方式来表达剪力墙平法施工图,如图5-1所示.
• (一)剪力墙柱 • 剪力墙柱编号由墙柱类型代号和序号组成,其表达形式见表5-1.
下一页 返回
第五章 剪力墙平法识图与钢筋算量
• 第一节 剪力墙平法施工制图规则 • 第二节 剪力墙构造及算量 • 第三节 剪力墙算量实例
第一节 剪力墙平法施工制图规则
• 剪力墙平法施工图是指在剪力墙平面布置图上采用列表注写方式或截 面注写方式表达.剪力墙平面布置图可采用适当比例单独绘制,也可与 柱或梁平面布置图合并绘制.在剪力墙平法施工图中,应注明各结构层 的楼面标高、结构层高及相应的结构层号,还应注明上部结构嵌固部 位位置.
上一页 下一页 返回
第一节 剪力墙平法施工制图规则
• 在剪力墙身表中表达的内容,规定如下: • (1)注写墙身编号,包括水平与竖向分布钢筋的排数. • (2)注写各段墙身起止标高,自墙身根部往上以变截面位置或截面未变
但配筋改变处为界分段注写.墙身根部标高一般指基础顶面标高(部分 框支剪力墙结构则为框支梁的顶面标高). • (3)注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值.注写数值为 一排水平分布钢筋和竖向分布钢筋的规格与间距,具体设置几排已经 在墙身编号后面表达. • 拉筋应注明布置方式“矩形”或“梅花”布置,如图5-4 所示(图中,a 为竖向分布钢筋间距,b为水平分布钢筋间距).
• (2)从相同编号的墙身中选择一道墙身, 按顺序引注的内容为: 墙身编 号(应包括注写在括号内墙身所配置的水平与竖向分布钢筋的排数),墙 厚尺寸,水平分布钢筋、竖向分布钢筋和拉筋的具体数值.例如,图55中 Q2的引注内容为:墙身编号 Q2(分布钢筋的排数为2 排, 可省 略不写);墙厚为250mm;水平分布钢筋与竖向分布钢筋均为直径1 0 mm 的 HRB400 级钢筋,间距为200mm;拉筋为直径6mm 的 HPB300级钢筋,间距为600mm.

剪力墙平法施工图识读

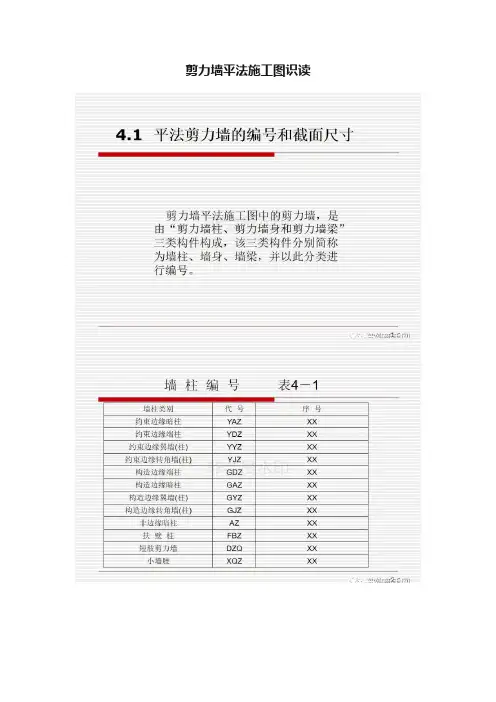

剪力墙平法施工图识读

剪力墙平法施工图识读一般按照剪力墙上洞口的大小、多少及排列方式,将剪力墙分为以下几种类型:整体墙没有门窗洞口或只有少量很小的洞口时,可以忽略洞口的存在,这种剪力墙即称为整体剪力墙,简称整体墙。

当门窗洞口的面积之和不超过剪力墙侧面积的15%,且洞口间净距及孔洞至墙边的净距大于洞口长边尺寸时,即为整体墙。

小开口整体墙门窗洞口尺寸比整体墙要大一些,此时墙肢中已出现局部弯矩,这种墙称为小开口整体墙。

连肢墙剪力墙上开有一列或多列洞口,且洞口尺寸相对较大,此时剪力墙的受力相当于通过洞口之间的连梁连在一起的一系列墙肢,故称连肢墙。

框支剪力墙当底层需要大空间时,采用框架结构支撑上部剪力墙,就形成框支剪力墙。

在地震区,不容许采用纯粹的框支剪力墙结构。

壁式框架在连肢墙中,如果洞口开的再大一些,使得墙肢刚度较弱、连梁刚度相对较强时,剪力墙的受力特性已接近框架。

由于剪力墙的厚度较框架结构梁柱的宽度要小一些,故称壁式框架。

开有不规则洞口的剪力墙有时由于建筑使用的要求,需要在剪力墙上开有较大的洞口,而且洞口的排列不规则,即为此种类型。

需要说明的是,上述剪力墙的类型划分不是严格意义上的划分,严格划分剪力墙的类型还需要考虑剪力墙本身的受力特点。

根据受力性能不同,可分为以下几种:独立墙肢整体小开口剪力墙整截面剪力墙壁式框架连肢剪力墙平面布置剪力墙结构中全部竖向荷载和水平力都由钢筋混凝土墙承受,所以剪力墙应沿平面主要轴线方向布置。

1.矩形、L形、T形平面时,剪力墙沿两个正交的主轴方向布置;2.三角形及Y形平面可沿三个方向布置;3.正多边形、圆形和弧形平面,则可沿径向及环向布置。

单片剪力墙的长度不宜过大:1.长度很大的剪力墙,刚度很大将使结构的周期过短,地震力太大不经济;2.剪力墙以处于受弯工作状态时,才能有足够的延性,故剪力墙应当是高细的,如果剪力墙太长时,将形成低宽剪力墙,就会易受剪破坏,剪力墙呈脆性,不利于抗震。

故同一轴线上的连续剪力墙过长时,应用楼板或小连梁分成若干个墙段,每个墙段的高宽比应不小于2。

剪力墙平法施工图规则

剪力墙平法施工图规则
(1)当连梁无斜向交叉暗梁时,注写:墙梁编号、墙梁截面尺寸 bc 、hc墙梁箍
筋、下部纵筋、和墙梁顶面标高高差的具体数值 (2)当连梁设有斜向交叉暗撑时,还要以JC打头附加注写一根暗撑的全部纵筋, 并标注x2标明有两根暗撑相互交叉,以及箍筋的具体数值(用斜线分隔斜向交叉暗 撑箍筋加密区与非加密区的不同间距)。交叉暗撑的截面尺寸按构造确定,并按标 准详图施工,设计不计。
从相同编号的墙柱中选择一个截面,标注全部纵筋及箍筋 的具体数值
其中要注意: (1)对于约束边缘端柱YDZ,需增加标注几何尺寸bc hc 。该柱在墙身部分 的几何尺寸按本图集YDZ的标准构造详图取值,设计不注。当设计者采用与 该构造详图不同的做法时,应另行注明; (2)对于构造边缘端柱GDZ,需增加标注几何尺寸bc hc
构造边缘构件
约束边缘构件
(3)三种墙梁 连梁(LL)、暗梁(AL)、和边框梁(BKL)。 图集51页给出了连梁的钢筋构造详图 ❖ 连梁
连梁其实是一种特殊的墙身,它是上下楼层窗(门)洞口 之间的那部分水平的窗间墙 ❖ 暗梁
暗梁与暗柱有些共同性,因为他们都是隐藏在墙身内部看 不见的构件。它们都是墙身的一个组成部分。事实上,剪力墙 的暗梁和砖混结构的圈梁有共同之处,它们都是强身的一个水 平性“加强带”。一般设置在楼板之下。
当连梁设有斜向交叉钢筋时,还要以JG打头附加注写一道斜向钢筋的配筋值, 并标注x2标明有两道斜向钢筋相互交叉。
当墙身水平分布钢筋不能满足连梁、暗梁及边框梁的梁侧面纵向构造钢筋的要 求时,应补充注明梁侧面纵筋的具体数值,注写时,以大写字母G打头,连续注写 直径与间距。
例: G10@,15表0示墙梁两个侧面纵筋对称配置为:I级钢筋,直径 ,间距为
剪力墙平面布置图可采用适当比例单独绘制,也可与柱 或梁平面布置图合并绘制。

平法看图要点之——剪力墙平法施工图

平法看图要点之——剪力墙平法施工图

平法看图要点之剪力墙平法施工图看图原则:先校对平面,后校对构件;根据构件类型,分类逐一细看;先看各构件,再看节点与连接。

1.看结构设计说明中的有关内容。

明确底部加强区在剪力墙施工图中的部位及高度范围;2.检查各构件的平面布置与定位尺寸。

根据相应的建筑平面图墙柱及洞口布置,查对剪力墙各构件的平面布置与定位尺寸是否正确。

特别应注意变截面处上下截面与轴线的梁轴线的关系;3.从图中(截面注写方式)及表中(列表注写方式)检查剪力墙身、剪力墙柱、剪力墙梁的编号、起止标高、截面尺寸、配筋、箍筋。

当采用列表注写方式时,应将表和结构平面图对应起来一起看;4.剪力墙柱的构造详图和剪力墙身水平、竖直分布筋构造详图,结合平面图中剪力墙柱的配筋,搞清从基础到屋顶整根柱或整片墙的截面尺寸和配筋构造;5.剪力墙梁的构造详图,结合平面图中剪力墙梁的配筋,全面理解梁的纵向钢筋、纵向钢筋锚固、箍筋设置要求、梁侧纵向构造钢筋的设置要求等;6.其余构件与剪力墙的连接,剪力墙与填充墙的拉接;7.全面理解剪力墙的配筋图,读者可以自己动手画出整片剪力墙各构件的配筋立面图。

抗震柱KZ的箍筋还是外箍加拉筋好一位呢称为涵秋1234的网友不久前在中国建筑标准设计研究院发帖说:03G101-1中讲到柱复合箍筋时,有一点让人很疑惑的地方,就是柱的复合箍筋里面套的小箍筋可以用拉钩代替,大家可以仔细看03101-1的46页注2的这句话,如果那样,能够省下一些制作箍筋的钢筋,尽管是笔误,但是估计没人敢那样做,我把那句话挑出来问过技术负责人、监理总监、设计院设计师,大都认为是笔误,但是所表达的意思没人敢表态,这也印证了对03G101的评价,作为参考可以,依据只能选取有用的。

一丁老师指出,03G101-1关于柱复合箍的这个要求提得非常好,不是笔误,而是一项有科学试验研究成果做坚强依托的切实有效的抗震构造措施。

大箍套小箍,(03G101-1)主要是对梁箍筋的设计要求;对抗震框架柱子的井字复合箍,(03G101-1)则推崇外箍加拉筋的抗震构造。

剪力墙平法识图规则

剪力墙平法识图规则

剪力墙平法识图规则在建筑工程中,剪力墙是一种常见且重要的结构构件,能够有效地抵抗水平荷载,如地震力和风荷载。

而要准确理解和施工剪力墙,掌握剪力墙平法识图规则是至关重要的。

接下来,就让我们一起深入了解一下剪力墙平法识图的相关规则。

一、剪力墙平法施工图的表示方法剪力墙平法施工图通常采用列表注写方式和截面注写方式来表达。

列表注写方式,就是分别在剪力墙柱表、剪力墙身表和剪力墙梁表中,对应于剪力墙平面布置图上的编号,用绘制表格的形式来注写几何尺寸和配筋等具体数值。

这种方式条理清晰,便于对照查看。

截面注写方式,则是在分标准层绘制的剪力墙平面布置图上,直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值。

其直观性较强,能让人对构件的情况一目了然。

二、剪力墙柱的平法识图规则剪力墙柱包括约束边缘构件和构造边缘构件两大类。

约束边缘构件又分为约束边缘暗柱、约束边缘端柱、约束边缘翼墙柱、约束边缘转角墙柱等。

在识图时,要注意其编号、截面尺寸、纵筋和箍筋的配置情况。

例如,编号 YAZ 表示约束边缘暗柱,其纵筋和箍筋的规格、间距等信息都会在相应的标注中给出。

构造边缘构件同样有多种类型,如构造边缘暗柱、构造边缘端柱等。

它们的标注方式与约束边缘构件类似,但配筋要求可能会有所不同。

对于剪力墙柱的纵筋,要注意其根数、直径和级别。

箍筋则要关注其类型(如矩形箍筋、菱形箍筋等)、肢数、直径和间距。

三、剪力墙身的平法识图规则剪力墙身的编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成。

例如,Q1(2 排)表示编号为 1 的剪力墙身,配置 2 排水平和竖向分布钢筋。

在识图时,要明确墙身的厚度、长度,以及水平分布钢筋和竖向分布钢筋的规格、间距。

水平分布钢筋通常在墙身的外侧和内侧分别配置,标注方式如“外侧水平分布钢筋:C12@200;内侧水平分布钢筋:C10@200”。

竖向分布钢筋的标注方式类似。

此外,还需注意墙身是否存在洞口,以及洞口的加强钢筋配置情况。

剪力墙平法识图规则

剪力墙平法识图规则

剪力墙平法识图规则在建筑工程中,剪力墙是一种常见且重要的结构构件,用于承受水平荷载和提供结构的侧向稳定性。

而要准确理解和施工剪力墙,掌握剪力墙平法识图规则是至关重要的。

接下来,让我们一起深入了解这些规则。

剪力墙平法施工图是通过平面注写方式、列表注写方式和截面注写方式来表达的。

平面注写方式包括集中标注和原位标注。

集中标注表达的是剪力墙的通用数值,包括墙编号、墙厚、墙身纵筋、墙肢的约束边缘构件或构造边缘构件等信息。

比如说,墙编号 Q1 (200),这里的“Q1”表示编号为 1 的剪力墙,“200”则表示墙厚为 200 毫米。

墙身纵筋的标注也有其特定规则。

以 HRB400 级钢筋为例,如果标注为“10@200”,那就意味着使用直径为10 毫米的HRB400 级钢筋,其间距为 200 毫米。

约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙等。

在集中标注中,会明确其编号、尺寸和纵筋、箍筋等配筋信息。

原位标注则是在剪力墙平面布置图上标注的具体数值,主要是对集中标注内容的补充或修正。

比如,某一部位的墙厚发生变化、纵筋根数或直径不同等。

列表注写方式类似于集中标注,但它是通过表格的形式来清晰地列出剪力墙的各项参数和配筋信息。

截面注写方式是在剪力墙的剖面图上直接标注其尺寸、纵筋、箍筋等详细信息。

在识图过程中,需要特别注意以下几点:首先是墙厚的变化。

由于建筑结构的需要,剪力墙的厚度可能在不同部位有所不同。

这需要我们仔细对照图纸,确保施工时的尺寸准确无误。

其次是纵筋的连接和锚固。

纵筋的连接方式和锚固长度都有严格的规范要求,要根据具体的钢筋级别、混凝土强度等因素来确定。

再者是箍筋的布置。

箍筋的间距、直径和形状等都要按照图纸的标注进行施工,以保证剪力墙的承载能力和抗震性能。

另外,对于约束边缘构件和构造边缘构件的识图要格外仔细。

它们的配筋和尺寸通常与墙身有所不同,是保证剪力墙结构性能的关键部位。

为了更好地掌握剪力墙平法识图规则,我们还需要熟悉相关的建筑规范和标准图集。

剪力墙平法识图

剪力墙平法识图
剪力墙梁
*
剪力墙梁
*
2.注写墙梁所在楼层号。 3.注写墙梁顶面标高高差: 系指相对于墙梁所在结构层楼面标高的高差值,高于者为正值,低于者为负值,当无高差时不注。 4.注写墙梁截面尺寸 b×h,上部纵筋,下部纵筋和箍筋的具体数值。
剪力墙梁
*
剪力墙梁
*
剪力墙梁
剪力墙洞口—表示方法
*
(4)洞口每边补强钢筋: 1)当矩形洞口的洞宽、洞高均不大于800时,如果设置构造补强纵筋,即洞口每边加钢筋≥2Φ12 且不小于同向被切断钢筋总面积的50%,本项免注。 例: JD 3 400×300 +3.100: 表示 3 号矩形洞口,洞宽 400,洞高 300,洞口中心距本结构层楼面 3100,洞口每边补强钢筋按构造配置。
剪力墙柱
*
剪力墙柱---编号
1.剪力墙墙柱编号: 由墙柱类型代号和序号组成,表达形式应符合下表:
03G101-1中墙柱编号
剪力墙柱---编号
*
剪力墙柱—编号
如何区分端柱和暗柱?
*
2.注写各段墙柱的起止标高 自墙柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。墙柱根部标高系指基础顶面标高(如为框支剪力墙结构则为框支梁顶面标高)。
剪力墙洞口
*
(4)洞口每边补强钢筋: 2)当矩形洞口的洞宽、洞高均不大于800时,如果设置补强纵筋大于构造配筋,此项注写洞口每边补强钢筋的数值。 例: JD 2 400×300 +3.100 3Φ14: 表示 2 号矩形洞口,洞宽400,洞高 300,洞口中心距本结构层楼面 3100,洞口每边补强钢筋为 3Φ14。
截面注写方式—注写规定
*
3.从相同编号的墙梁中选择一根墙梁,按顺序引注的内容为:

剪力墙平法识图

剪力墙平法识图

列表注写方式
1.剪力墙编号
将剪力墙按剪力墙柱、剪力墙身、剪力墙梁(简称墙柱、墙身、墙梁)三类构件分 别编号。
1)墙柱编号 墙柱编号由墙柱类型代号和序号组成,表达形式应符合表7-1的规定。
表7-1 墙柱编号
列表注写方式
1.剪力墙编号
2)墙身编号 墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成,其 中排数注写在括号内,表达形式一般为Q××(××排)。 当墙身所设置的水平与竖向分布钢筋的排数为2时可不注。 对于分布钢筋网的排数规定:当剪力墙厚度不大于400 mm时,应配置双排;当剪 力墙厚度大于400 mm、但不大于700 mm时,宜配置三排;当剪力墙厚度大于700 mm时,宜配置四排。 各排水平分布钢筋和竖向分布钢筋的直径与间距宜保持一致。当剪力墙配置的分布 钢筋多于两排时,剪力墙拉筋两端应同时钩住外排水平纵筋和竖向纵筋,还应与剪力墙 内排水平纵筋和竖向纵筋绑扎在一起。
规定
注写水平分布筋、竖向分
03 布筋和拉结筋的具体数值
。注写数值为一排水平分
布钢筋和竖向分布钢筋的
规格与间距。
拉结筋应注明布置方式为
04
“矩形”或“梅花”,用
于剪力墙分布钢筋的拉结
,如图7-3所示。
列表注写方式
3.剪力墙身列表注写方式
图7-3 拉结筋设置示意图
列表注写方式
4.剪力墙梁列表注写方式
(8)跨高比不小于5的连梁,按框架梁设计时(代号为LLk××),采用平面注写方 式,注写规则同框架梁,可采用适当比例单独绘制,也可与剪力墙平法施工图合并绘制。 采用列表注写方式分别表达剪力墙墙梁、墙身、墙柱的平法施工图示例如图7-4所示。
列表注写方式
4.剪力墙梁列表 注写方式

剪力墙平法识图完整版本

剪力墙平法识图完整版本

剪力墙平法识图完整版本剪力墙平法识图完整版本一、介绍剪力墙平法识图是在建筑结构设计中非常重要的一项工作。

本将详细介绍剪力墙平法识图的各个方面,包括识图方法、设计要求、施工规范等内容。

二、剪力墙平法识图方法1. 概述剪力墙平法识图是基于平面结构进行的识图方法。

在此方法中,首先需要确定结构的平面形状,并将结构划分为若干个方便分析的单元。

然后,根据结构划分的单元,进行荷载分析和内力计算,最终得到结构的受力状态。

2. 平面形状的确定确定结构的平面形状是剪力墙平法识图的第一步。

一般情况下,该平面形状应符合结构设计的要求,并考虑到结构的力学性能和施工上的可行性。

3. 单元划分单元划分是剪力墙平法识图的关键步骤之一。

单元的划分应根据结构的形状、受力情况和材料特性等因素进行,以便进行荷载分析和内力计算。

4. 荷载分析和内力计算荷载分析和内力计算是剪力墙平法识图的核心内容。

在进行荷载分析时,需要考虑结构的各项荷载,并将其分配到各个单元上。

然后,根据单元划分和荷载分析的结果,进行内力计算,得到各个单元的内力状态。

5. 结构受力状态的确定通过荷载分析和内力计算,可以得到各个单元的受力状态。

根据受力状态,可以进行结构的设计和优化,以满足设计要求和施工规范。

三、设计要求1. 强度要求剪力墙平法识图的设计要求中,强度要求是最基本的要求之一。

对于剪力墙结构而言,强度要求包括水平荷载的抗力和剪力墙的抗震能力等。

2. 刚度要求刚度要求是剪力墙平法识图的设计要求之二。

对于剪力墙结构,刚度要求包括结构的整体刚度和剪力墙的局部刚度。

3. 稳定性要求稳定性要求是剪力墙平法识图的设计要求之三。

在剪力墙结构中,稳定性要求包括结构的整体稳定和剪力墙的局部稳定。

四、施工规范1. 材料要求剪力墙平法识图的施工规范中,对材料的要求是非常重要的。

对于剪力墙结构而言,需要选用符合相关标准要求的优质材料,并进行适当的处理和保护。

2. 施工工艺施工工艺是剪力墙平法识图的施工规范之一。

剪力墙平法识图规则

剪力墙平法识图规则

剪力墙平法识图规则在建筑工程中,剪力墙是一种重要的结构构件,用于抵抗水平荷载,如地震和风荷载。

而要正确理解和施工剪力墙,就必须掌握剪力墙平法识图规则。

这一规则是建筑行业中用于表示剪力墙结构的一套标准方法,它能够清晰、准确地传达设计意图,确保施工的准确性和安全性。

剪力墙平法识图规则主要包括剪力墙的编号、几何尺寸、钢筋配置等方面的表示方法。

首先,剪力墙的编号是识别不同剪力墙的重要标识。

通常,编号由墙柱类型代号、序号以及墙身类型代号组成。

比如,约束边缘构件用YBZ 表示,构造边缘构件用 GBZ 表示。

通过这些清晰的编号,施工人员能够迅速区分不同位置和功能的剪力墙。

剪力墙的几何尺寸在平法识图中也有明确的规定。

一般会标注墙身的厚度、长度和高度等尺寸。

墙身厚度以毫米为单位标注,而长度和高度则根据具体的建筑结构和设计要求进行标注。

这些尺寸信息对于施工中模板的制作、钢筋的下料等工作至关重要。

钢筋配置是剪力墙平法识图的核心内容之一。

剪力墙中的钢筋主要包括竖向钢筋、水平钢筋和拉筋。

竖向钢筋通常在墙的两端和中部配置,用于承受竖向荷载和抵抗弯矩。

水平钢筋则沿墙的水平方向布置,增强墙体的抗剪能力。

拉筋则用于固定竖向和水平钢筋的位置,确保钢筋的间距和位置符合设计要求。

在平法识图中,钢筋的标注方式有多种。

例如,对于竖向钢筋,会标注钢筋的级别、直径、间距以及在墙身中的布置范围。

水平钢筋的标注方式类似,同时还会注明钢筋的连接方式和锚固长度。

拉筋则会标注其钢筋级别、直径、间距以及布置方式。

除了上述基本内容,剪力墙平法识图规则还涉及到洞口的表示方法。

洞口在剪力墙中是常见的,其位置、尺寸和加强钢筋的配置都需要准确表示。

洞口的标注通常包括洞口的编号、几何尺寸、洞口中心的定位尺寸以及洞口加强钢筋的信息。

另外,对于一些特殊情况,如变截面剪力墙、约束边缘构件的阴影区域和非阴影区域等,平法识图规则也有相应的规定。

变截面剪力墙需要标注截面变化的位置和尺寸,约束边缘构件的阴影区域和非阴影区域则需要分别标注钢筋的配置情况。

结构施工图,剪力墙平法快速识图实例讲解

结构施工图,剪力墙平法快速识图实例讲解

结构施工图,剪力墙平法快速识图实例讲解1、剪力墙平法施工图识读可按如下方法识读:(1)查看轴线编号及间距尺寸,是否与建筑图、基础图一致。

(2)确定每道剪力墙边缘构件的编号、数量及位置,墙身的编号、尺寸、洞口位置。

是否符合建筑平面图布置(3)明确各标高范围剪力墙混凝土的强度等级。

(4)根据剪力墙编号,查看图中截面和墙身表,明确剪力墙的标高、截面尺寸和配筋。

(5)根据抗震等级、图集标准确定水平分布钢筋、竖向分布钢筋和拉筋的构造(6)再根据抗震等级、标准构造要求确定纵向钢筋和箍筋的构造要求(包括纵向钢筋连接的方式、位置、锚固搭接长度、弯折要求、柱头节点要求;箍筋加密区长度范围等)。

(7)确定剪力墙梁的标高、截面尺寸和配筋。

再根据抗震等级、标准构造要求确定纵向钢筋和箍筋的构造要求(包括纵向钢筋锚固搭接长度、箍筋的摆放位置等)。

2、结构图实例分析某剪力墙平法施工图某剪力墙平法施工图。

表达出的意义如下:(1)构造边缘端柱2。

纵筋全部为22根直径为20mm的HRB400级钢筋;箍筋为HPB300级钢筋,直径10mm,加密区间距100mm、非加密区间距200mm布置;X向截面定位尺寸,自轴线向左900mm;凸出墙部位,X向截面定位尺寸,自轴线向两侧各300mm;凸出墙部位,Y向截面定位尺寸,自轴线向上150mm,向下450mm。

(2)剪力墙身1号(设置2排钢筋)。

墙身厚度300mm;水平分布筋用HPB300级钢筋,直径12mm,间距250mm;竖向分布筋用HPB300级钢筋,直径12mm,间距250mm;墙身拉筋是HPB300级钢筋,直径6mm,间距250mm(图纸说明中会注明布置方式)。

(3)连梁2。

3层连梁截面宽为300mm,高为2520mm,梁顶低于3层结构层标高1.200m;4层连梁截面宽为300mm,高为2070mm,梁顶低于4层结构层标高0.900m;5~9层连梁截面宽为300mm,高为1770mm,梁顶低于对应结构层标高0.900m;箍筋是HPB300级钢筋,直径10mm,间距150mm(2肢箍);梁上部纵筋使用4根HRB400级钢筋,直径22mm;下部纵筋用4根HRB400级钢筋,直径22mm。

剪力墙平法识图与钢筋算量

剪力墙平法识图与钢筋算量
内侧竖向贯通筋以V 打头注写. • 3)以tb打头注写拉筋直径、强度等级及间距,并注明“矩形”或“梅
花”.
上一页 下一页 返回
第一节 剪力墙平法施工制图规则
• 表示2号外墙,长度范围为①~⑥之间,墙厚为300mm;外侧水平贯 通筋为 C18@200,竖向贯通筋为 C20@200;内侧水平贯通 筋为 C16@200, 竖向贯通筋为 C18@200; 拉结筋为 A6, 矩形布置,水平间距为400mm,竖向间距为400mm.
上一页 下一页 返回
第一节 剪力墙平法施工制图规则
• 2 地下室外墙的原位标注 • 地下室外墙的原位标注,主要表示在外墙外侧配置的水平非贯通筋或
竖向非贯通筋. • 当配置水平非贯通筋时,在地下室墙体平面原位标注. 在地下室外墙外
侧绘制粗实线段代表水平非贯通筋,在其上注写钢筋编号并以 H 打头 注写钢筋强度等级、直径、分布间距, 以及自支座中线向两边跨内的 伸出长度值. 当自支座中线向两侧对称伸出时, 可仅在单侧标注跨内伸 出长度,另一侧不注,此种情况下非贯通筋总长度为标注长度的2 倍. 边支座处非贯通钢筋的伸出长度值,从支座外边缘算起. • 地下室外墙外侧非贯通筋通常采用“隔一布一”方式与集中标注的贯 通筋间隔布置, 其标注间距应与贯通筋相同,两者组合后的实际分布间 距为各自标注的1/2.
上一页 下一页 返回
第一节 剪力墙平法施工制图规则
• (3)注写地下室外墙的外侧、内侧贯通筋和拉筋. • 1)以 OS代表外墙外侧贯通筋.其中, 外侧水平贯通筋以 H 打头注写,
外侧竖向贯通筋以V 打头注写. • 2)以IS代表外墙内侧贯通筋. 其中, 内侧水平贯通筋以 H 打头注写,
• 1)洞口编号:矩形洞口为JD××(××为序号),圆形洞口为 YD××(××为序号).
