盾构管片计算模型的选择
长距离隧道盾构管片选型模型与系统实现
ｈ ′ 轴为管片的中心向量方向且与盾构方向相反， ｙ ′ 在拼装面内与 ｙ 重合且与 ｘ ′ 轴、 ｈ ′ 轴共同组成左手 系（ 图３ ） 。
１ １ ４
大地测量与地球动力学
] ｄ ｄ ｉ ０ － Ｄ－ ] 、 [ －Ｒａ ４
Ｔ
[
}
（ ５ ）
Ｒ ａ ｄ ｉ － Ｄ ０ － Ｄ [０ ] Ｔ和[ ０ ] Ｔ。 其中， ｄ为管片的楔形量， Ｒ ａ ｄ ｉ 为管片外径， Ｄ为管 片中心长度。 ｘ ′ ｙ ′ ｈ ′ 坐标与管片拼装坐 管片临时坐标系 Ｔ １－ 标系 Ｔ ｘ ｙ ｈ 坐标的关系为： １－ ′ ｏ ｓ （－ ） ０ ｓ ｉ ｎ （－ ） β β ｐ ｉ ｐ ｉ ｘ ｃ ｘ ｙ １ ０ １ ０ ｙ ′ ） ｐ ｉ ＝ ｐ ｉ （ ｈ － ｈ ｓ ｉ ｎ （－ ） ０ ｃ ｏ ｓ （－ ） β β ′ ｐ ｉ ｐ ｉ ｄ ／ ４ 式中， ＝ ｔ ａ ｎ 。 β Ｒ ａ ｄ ｉ
第２ ８ 卷 第６ 期 ２ ０ ０ ８ 年１ ２ 月
大地测量与地球动力学 Ｊ Ｏ Ｕ Ｒ Ｎ Ａ ＬＯ ＦＧ Ｅ Ｏ Ｄ Ｅ Ｓ ＹＡ Ｎ ＤＧ Ｅ Ｏ Ｄ Ｙ Ｎ Ａ Ｍ Ｉ Ｃ Ｓ
Ｖ ｏ ｌ ． ２ ８Ｎ ｏ ． ６ Ｄ ｅ ｃ ． ， ２ ０ ０ ８
文章编号： １ ６ ７ １ ５ ９ ４ ２ （ ２ ０ ０ ８ ） ０ ６ ０ １ １ ２ ０ ５
１ ］ 隧道工程建设中 ［ 。
１ 引言
随着科学技术的发展和人类文明的进步， 城市 地下空间的利用在加强城市功能、 改善城市环境、 实 现城市集约化和可持续发展中将发挥越来越重要的 作用。而盾构（ 机） 作为现代地下工程中的重要施 工机构， 在地下空间开发中起着举足轻重的作用。
盾构管片衬砌结构设计计算
盾构管片衬砌结构设计计算《地下铁道》7.5 盾构管片衬砌结构设计计算隧道与地下工程系7.5 盾构管片衬砌结构设计计算1.设计原则盾构法隧道宜采用荷载结构模型和地层结构模型进行结构计算，前者用于常规设计，后者用于特殊设计。
◆管片设计时可将其视为单独承受弯矩、轴力及剪力的线性梁来处理。
◆按相对于横断面方向的设计来决定管片的断面，根据地震及地基沉降的影响等来研究隧道纵断面结构的合理性。
1.设计原则◆荷载模式：浅埋与深埋、水土合算和分算。
◆结构模型：(1) 均质(等刚度)圆环模型在饱和含水软土地层中，主要由于工程上的防水要求，对由装配式衬砌组成的衬砌圆环，其接缝必须具有一定的刚度，以减小接缝变形量。
由于相邻环间接错缝拼装，并设置一定数量的纵向螺栓或在环缝上设有凹凸榫槽，使纵缝刚度有了一定的提高。
因此，圆环可近似地认为是一均质等刚度圆环。
1.设计原则◆结构模型：(2) 多铰圆环结构模型该原理在于圆环多铰衬砌环在主和被动土压作用下产生变形，圆环由一不稳定结构逐渐转变成稳定结构，圆环变形过程中，铰不发生突变。
计算假定：1)适用于圆形结构。
2)衬砌环在转动时，管片或砌块视作刚体处理。
3)衬砌环外围土抗力按均匀分布，土抗力的计算满足对砌环稳定性的要求，土抗力作用方向全部朝向圆心。
4)计算中不计及圆环与土壤介质间的摩擦力。
5)土抗力和变形间关系按温克尔公式计算。
1.设计原则◆结构模型：在不稳定地层中，多铰圆环结构(铰的数量大于3个)处于结构不稳定状态，当圆环外围土层给圆环结构提供了附加约束，使得随着多铰圆环的变形而提供了相应的地层抗力，于是多铰圆环就处于稳定状态。
在稳定地层中，衬砌环按多铰圆环计算是十分经济合理的。
对圆环变形量要有一定的限制，并对施工要求提出必要的技术措施。
2.管片内力计算(1)均质圆环模型◆按普通圆形结构计算，不同的是因为衬砌圆环是由数块管片拼装而成的，它的刚度不如整体浇筑的圆环，应予以折减。
◆钢筋混凝土管片为0.7，复合管片为0.8，铸铁管片的刚度折减率可取为0.9。
盾构隧道管片衬砌结构——荷载结构模型
块
六块方案。
工程名称
分块
管片宽度/m 最小曲率半径/m
南京地铁1号线
K(21.5 )+2L(68 )＋3B(67.5 )
1.2
400
管
南京地铁2号线
K(21.5 )+2L(68 )＋3B(67.5 )
1.2
400
片
幅
北京地铁5号线 K(22.5 )+2L(67.5 )＋3B(67.5 )
1.2
300
国内外管片结构设计方法
国家
管片结构设计模型
入江健二（1993）
ITA（1978）
澳大利亚 全周弹簧模型
不详
奥地利 全周弹簧模型
弹性地基圆环法
西德 法国
局部弹簧模型（覆土深≤2d） 全周弹簧模型（覆土深≥2d）
全周弹簧模型或有限元法
中国 日本 西班牙 英国
均质圆环法或弹性铰模型
惯用设计法、梁-弹簧 模型
通用管片环
通过一种楔形环管片模拟线路、曲线及施工纠偏，管 片拼装时，衬砌环需扭转多种角度，封顶块有时会位 于隧道下半部，工艺相对复杂，大大降小模具数量， 降低造价。
Δ/2 Δ/2
直线段
外
d
内
d
封顶块
曲线段
通用管片环
平面视图
我国盾构技术概况 国内地铁盾构隧道管片结构的设计及使用
衬
楔形衬砌环与直线衬砌环的组合
脱离，弹簧单元的刚度由衬砌周围土体的地基抗力系数决定
2.4衬砌结构的力学模型和计算方法
衬砌结构 力学模型
衬砌本 体模型
特征
接头(接缝) 参数 模型
接头 刚度
环向接头刚度 纵向接头刚度
管片选型技术
▪ 但实际拼装过程中不存在12点与6点拼装点位，而
且一般情况下，本着有利于隧道防水的要求，都只 使用上部6个点位。
管片选型要适应盾构机姿态
▪ 所谓“盾构姿态”是指盾构机的空间方位和 走向、管片是在盾尾内拼装，所以不可避免 地受到盾构机姿态的限制。
▪ 实际施工中盾构姿态失控的主要有两种表现： ▪ 一是使盾构主机偏离DTA， ▪ 二是使盾尾间隙局部变小。
目录
一、盾构机管片选型原则 二、盾构机管片选型依据 三、盾构机电脑管片选型
一、盾构机管片选型原则
管片拼装时，通过转弯环与标准环的组合来 适应不同的曲线要求。管片拼装时按照以下 以下两个原则： 第一，要适合隧道设计线路； 第二，要适应盾构机的姿态。 这两者相辅相成，通过正确的管片选型和选 择正确的拼装点位，将隧道的实际线路调整 在设计线路的允许公差±50mm内。
▪ 同时也可以看出如果继续拼装标准环的话， 下部的盾尾间隙将会进一步减小。通常我们 以各组油缸行程的差值的大小来判断是否应 该拼装转弯环，在两个相反的方向上的行程 差值超过40mm时，就应该拼装转弯环进行 纠偏。
▪ 德国海瑞克公司的土压平衡式盾构机， 20组推进油缸分为A、B、C、D四组，分 别代表上、右、下、左四个方向。
▪ 不同的隧道工程所使用的管片的超前量是不 同的，超前量的大小在隧道管片设计上是最 重要的设计内容。一般超前量的大小起码要 能够适应隧道最小转弯半径的要求。但如果 超前量设计的过大，施工中很容易造成管片 错台和管片失圆，不但给管片拼装带来很大 困难，更影响隧道的防水和美观。
5 KL 6
CL
BL
向左上方倾斜。在对这环管片进行选型的时候， 就应选择一环左转弯环且还过小，盾壳上的力直接作用在管 片上，则盾构机在掘进过程中盾尾将会与管片 发生摩擦、碰撞。轻则增加盾构机向前掘进的 阻力，降低掘进速度，重则造成管片错台（通 过调整盾构间隙，可以大大减少管片错台量）， 盾构一边间隙过小，另一边相应变大，这时盾 尾尾刷密封效果降低，在注浆压力作用下，水 泥浆很容易渗漏出来，破环盾尾的密封效果。
盾构机管片选型和安装
盾构管片选型和安装林建平在盾构法施工中，管片的选型和安装好坏直接影响着隧道的质量和使用寿命。
本文根据广州地铁三号线客～大区间的实际施工情况，就盾构管片选型和安装技术做总结分析。
一、工程概况客～大盾构区间分为两条平行的分离式单线圆形盾构隧道，总长度为3016.933米，管片生产与安装2011环。
管片外径6000mm，内径5400mm，宽度1500mm，防渗等级S10，砼C50。
依据配筋将管片分为A、B、C三类，C类配筋最高、B类配筋最低；管片的楔形量38mm，分左转、右转、标准三类。
二、管片的特征1、管片的拼装点位本区间的管片拼装分10个点位，和钟表的点位相近，分别是1、2、3、4、5、7、8、9、10、11。
管片划分点位的依据有两个：管片的分块形式和螺栓孔的布置。
拼环时点位尽量要求ABA（1点、11点）形式。
在广州盾构隧道管片要求错缝拼装，相邻两环管片不能通缝。
管片拼装点位有很强的规律，管片的点位可划分为两类，一类为1点、3点、5点、8点、10点；二类为11点、2点、4点、7点、9点。
同一类管片不能相连，例如1点后不能跟3、5、8、10这四个点位，只能跟11、2、4、7、9五个点位。
在成型隧道里两联络通道之间的奇数管片是同一类，偶数管片是同一类。
（竖列表示拼装好的管片，横向：√-表示可选后续的管片；×-表示不可选后续的管片）2、隧道管片排序鉴于管片拼装的规律性，所以盾构施工前必须对隧道管片做好排序，并根据设计，模拟出联络通道和泵房位置，管片拼到联络通道处时，点位要正好和设计点位符合，否则联络通道位置会被改变。
在本工程中，是从左线始发，第325、326环处是联络通道，此处拼装点位是11点，将标准块A3块拼到洞门位置。
盾构始发时的负环是6环，1环零环。
从负环到325环共332环，第325环是11点，相当于第332环是11点，那么负环第一环点位应该是1点，或3点、5点、8点、10点。
管片排序时，要优化洞门的长度，在广州洞门长度要求在400mm以上，一环管片的长度是1500mm，在条件允许的条件下，通过调整始发负环的位置，把每节隧道两端的洞门长度之和控制在1500mm以内，当隧道长度除以管片长度的余数大于两倍最小洞门宽度800mm（各地洞门的最小宽度要求不同）时，就取余数的一半为洞门长度。

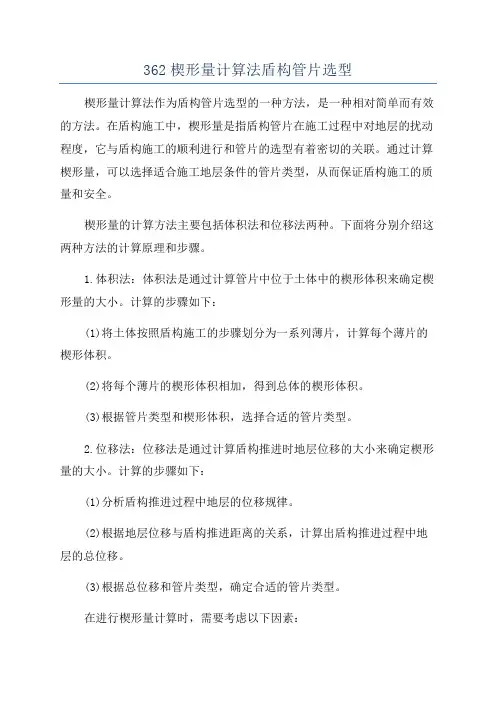

362楔形量计算法盾构管片选型
362楔形量计算法盾构管片选型楔形量计算法作为盾构管片选型的一种方法，是一种相对简单而有效的方法。
在盾构施工中，楔形量是指盾构管片在施工过程中对地层的扰动程度，它与盾构施工的顺利进行和管片的选型有着密切的关联。
通过计算楔形量，可以选择适合施工地层条件的管片类型，从而保证盾构施工的质量和安全。
楔形量的计算方法主要包括体积法和位移法两种。
下面将分别介绍这两种方法的计算原理和步骤。
1.体积法：体积法是通过计算管片中位于土体中的楔形体积来确定楔形量的大小。
计算的步骤如下：(1)将土体按照盾构施工的步骤划分为一系列薄片，计算每个薄片的楔形体积。
(2)将每个薄片的楔形体积相加，得到总体的楔形体积。
(3)根据管片类型和楔形体积，选择合适的管片类型。
2.位移法：位移法是通过计算盾构推进时地层位移的大小来确定楔形量的大小。
计算的步骤如下：(1)分析盾构推进过程中地层的位移规律。
(2)根据地层位移与盾构推进距离的关系，计算出盾构推进过程中地层的总位移。
(3)根据总位移和管片类型，确定合适的管片类型。
在进行楔形量计算时，需要考虑以下因素：1.地层性质：地层的力学性质和稳定性是选择管片类型的重要依据。
常见的地层类型包括软土、弱固结土、黏性土等，每种地层类型对盾构推进的影响是不同的。
2.盾构机参数：盾构机的推进力、盾构机的外径等参数也会对楔形量的计算结果产生影响。
因此，在进行计算时需要准确测量和掌握这些参数。
3.管片类型：不同类型的管片具有不同的楔形体积和位移特征。
因此，选择合适的管片类型也是确定楔形量的重要因素。
通过楔形量的计算，可以根据施工地层的情况选择合适的管片类型。
合理选择管片类型可以保证盾构施工的安全和质量，提高施工效率。
同时，楔形量的计算方法也可以作为盾构施工设计和监测的参考依据，为工程的顺利进行提供支持。
地铁盾构管片计算模式的分析
地铁盾构管片计算模式的分析摘要：以北京地铁15号线某盾构区间为例，通过运用目前国内外地铁盾构区间管片设计中常用的匀质圆环模型、等效刚度圆环模型、自由铰圆环模型、弹性铰圆环模型等计算模式，来进行盾构管片的内力分析，得到以下结论：（1）匀质圆环模型计算结果受整体折减系数影响较大，其计算结果偏保守；（2）自由铰圆环模型不适宜在北京地区应用；（3）弹性铰圆环模型计算结果受弹簧转动刚度影响较大，其值应根据试验结果与工程类比法得到。
关键词：盾构区间；管片设计；计算分析Abstract: Beijing metro line no. 15 a shield interval as an example, through the utilization at home and abroad and the subway shield tunnel in common use in the design of interval and ring model, equivalent stiffness of ring model, free hinge circle model, elastic hinge circle model calculation mode, to force analysis of shield lining segments, get the following conclusions: (1) of the model result and ring reduction by overall influence coefficient is bigger, the calculating result partial conservative. (2) free hinge circle model is not suitable for application in Beijing area; (3) the elastic hinge the model result by spring ring rotary stiffness influence is bigger, its value should be based on the test results and the engineering analogy method to get.Key Words: shield interval; segment design; calculation and analysis0 引言近年来，由于城市交通问题日益严重，全国各地许多城市都修建地铁来改善交通问题。
几种盾构隧道管片设计方法的比较
文章编号:10012831X(2003)0420352205几种盾构隧道管片设计方法的比较Ξ朱 伟,胡如军,钟小春(河海大学岩土工程研究所,江苏 南京 210098)摘 要:针对盾构隧道管片设计中各种方法的适用性问题,本文使用国内外常见的四种管片设计方法,以深圳地铁的盾构隧道为基本对象,对几种设计方法进行了比较研究,提出了设计方法选择时的注意事项和使用原则。
关键词:盾构隧道;衬砌管片;设计方法;适用性;深圳地铁中图分类号:U452+.4 文献标识码:A1 引言我国近几年在若干大城市开始了大规模的地下铁路建设工作。
由于盾构隧道施工技术可以最大限度地减少对城市其他设施的影响,所以正逐渐成为地铁隧道施工的主流技术。
在我国,上海是较早使用盾构隧道施工技术的城市,最近北京、广州、南京、深圳等地都在地铁施工中开始使用盾构技术,也可以说盾构技术是一个正在兴起的新技术。
对于这一新技术的应用,存在着机械、设计、施工等多方面的问题,而本文主要是针对设计上的问题进行了一些比较研究。
关于盾构隧道管片设计方法,由于国内尚无统一的设计规范,很多设计施工单位根据机械制造商(国外厂商)所提供的方法进行设计,有的情况下是凭借上海等地铁盾构隧道实例进行模仿设计。
无论在结构模型或荷载设定上还未形成系统的理论和方法。
因此对于设计结果的安全性、经济性只能通过经验进行判断。
为了明确国际上常用设计方法之间的关系和对于地层的适用性,对常见的四种设计方法进行了计算对比,主要目的是明确以下三个问题:(1)各种设计计算方法将怎样影响设计结果?(2)对设计设计结果的影响大小、影响范围如何?(3)选取设计计算方法时应注意什么,方法选取的原则?2 国内外常见的四种设计计算方法2.1 四种设计计算方法的结构模型第一种方法是将管片环作为刚度均匀的环来考虑的设计计算法,此方法不考虑管片接头部分的弯曲刚度下降,管片环和管片主截面具有同样刚度、并且弯曲刚度均匀的方法(以下称为惯用法),图1 各种计算方法所采用的管片环的结构特征如图1(a)所示。
盾构隧道管片衬砌计算方法比较
On the evening of July 24, 2021
Courseware template
On the evening of July 24, 2021
即：
{F1} =[A-1] {F2} {F1} =[k12] {δ2}
On the evening of July 24, 2021
Courseware template
最终得到曲梁弹簧的节点力与节点位移的关系：
FF12kk1211
k12 k22
1 2
On the evening of July 24, 2021
On the evening of July 24, 2021
Courseware template
谢谢大家
On the evening of July 24, 2021
Courseware template
由图可知: 自由变形圆环法、弹性铰法和弹性地基梁法 三种方法计算得到的最大弯距和最大轴力分别为：
方法
最大弯矩（kN·m) 最大轴力(kN)
自由变形圆 环法
156. 1
738. 0
弹性铰法 弹性地基梁 法
151. 0 131. 0
792. 0 10115
On the evening of July 24, 2021
On the evening of July 24, 2021
Courseware template
(3) 弹性铰法拱顶弯矩与弹性地基梁法、自由变 形圆环法拱顶弯矩相比相差较大, 主要由于弹 性铰法考虑了管片接头刚度的削弱, 一般来说, 随着接头刚度的减小, 其弯矩明显减小。可见, 弹性铰法内力计算结果的准确性与接头刚度取 值的准确性有关, 而接头刚度又与管片接头形 式有关, 在无可靠的参考资料情况下, 通常只能 通过接头试验或经验确定。一般情况下, 弹性 铰法在管片衬砌内力计算中主要起校核作用。
盾构选型及参数计算方法
盾构选型及参数计算方法1.1、序言盾构是一种专门用于隧道工程的大型高科技综合施工设备，它具有一个可以移动的钢结构外壳（盾壳），盾构内装有开挖、排土、拼装和推进等机械装置，进行土层开挖、碴土排运、衬砌拼装和盾构推进等系列操作，使隧道结构施工一次完成。
它具有开挖快、优质、安全、经济、有利于环境保护和降低劳动强度的优点，从松散软土、淤泥到硬岩都可应用，在相同条件下，其掘进速度为常规钻爆法的4～10倍。
较长地下工程的工期对经济效益和生态环境等方面有着重大影响，而且隧道工程掘进工作面又常常受到很多限制，面对进度、安全、环保、效益等这些问题，使用盾构机无疑是最好的选择。
些外，对修建穿越江、湖、海底和沼泽地域隧道，采用盾构法施工，也具有十分明显的技术和经济优势。
采用盾构法施工，盾构的选型及配置是隧道施工中关键环节之一，盾构选型应根据工程地质水文情况、工期、经济性、环境保护、安全等综合考虑。
盾构的选型及配置是一种综合性技术，涉及地质、工程、机械、电气及控制等方面。
1.2盾构机选型主要原则1.2.1盾构的选型依据盾构选型主要应考虑以下几个因素：1）工程地质、水文条件及施工场地大小。
2）业主招标文件中的要求。
3）管片设计尺寸与分块角度。
4）盾构的先进性、适应性与经济性。
5）盾构机厂家的信誉与业绩。
6）盾构机能否按期到达现场。
1.2.2 盾构的型式1）敞开式型盾构敞开式型盾构是指盾构内施工人员可以直接和开挖面土层接触，对开挖面工况进行观察，直接排除开挖面发生的故障。
这种盾构适用于能自立和较稳定的土层施工，对不稳定的土层一般要辅以气压或降水，使土层保持稳定，以防止开挖面坍塌。
有人工开挖盾构、半机械开挖盾构、机械开挖盾构。
2）部分敞开式型盾构部分敞开式型盾构是在盾构切口环在正面安装挤压胸板或网格切削装置，支护开挖面土层，即形成挤压盾构或网格盾构，施工人员可以直接观察开挖面土层工况，开挖土体通过网格孔或挤压胸板闸门进入盾构。
盾构管片的选型原则和拼装施工技术
盾构管片的选型原则和拼装施工技术（2018年6 月）一、管片的选型原则1、管片选型符合隧道设计线路；2、管片选型要适合盾构机的姿态；3、管片选型尽量采用ABA 的拼装型式；说明：1、管片选型如何符合隧道设计线路根据隧道中线的平曲线和竖曲线的走向，管片分为标准环、左转弯、右转弯三类。
直线上选标准环，左转曲线上选左转环，右转曲线上选右转环。
其中转弯环数量的计算公式如下：θ=2γ=2*arctg（δ/D）式中：θ——转弯环的偏转角δ——转弯环的最大楔型量的一半D——管片直径每条曲线上的转弯环个数为N=（α0+β）/θ式中：α0——曲线上切线的转角β ——缓和曲线偏角经计算本标段所需左转弯环131 环，右转弯环131 环根据圆心角的计算公式α=180L/（πR）式中：L——段线路中心线的长度R——曲线半径而θ =α，将之代入的到L=6.33m，所以在圆曲线上每隔6.33m 一个转弯环（N=6.33/1.5=4.2 环，即平均4.2环一个转弯环）。
经过实际计算，在缓和曲线上，也近似于6m 一个转弯环。
2、管片选型要符合盾构机的姿态管片是在盾尾内拼装，所以不可避免的受到盾构机姿态的约制。
管片平面尽量垂直于盾构机轴线，让盾构机的推进油缸能垂直地推在管片上，这样使管片受力均匀，掘进时不会产生管片破损。
同时也要兼顾管片与盾尾之间的间隙，避免盾构机与管片发生碰撞而破损管片。
当因地质不均、推力不均等原因，使盾构机偏离线路设计轴线时，管片的选型要适宜盾构机的姿态，尤其在曲线段掘进时更要注意。
3、根据现有的管模数量和类型，及生产能力现有管模四套，两套标准环管模，一套左转环管模，一套右转环管模，每套管模每天能生产两环管片。
为了满足每天掘进8~9 环的进度要求，用转弯环代替标准环，例如用一套左转环和一套右转环来代替两个标准环。
二、影响管片选型的因素1、盾构机的盾尾间隙的影响盾尾与管片之间的间隙叫盾尾间隙盾尾间隙是管片选型的一个重要的一个重要依据。
盾构隧道结构计算模型简述
盾构隧道结构计算模型简述发布时间：2021-06-24T08:22:11.008Z 来源：《防护工程》2021年6期作者：武鹏[导读] 传统的隧道于地下工程结构计算方式主要有荷载-结构模型，地层结构模型。
近些年来，随着大量盾构隧道工程的出现，对于隧道结构的计算提出了新的要求。
虽然各种计算模型已经百花齐放，但各计算模型的优缺点，适用条件，在实际工程设计中仍然存在一定的混淆，本文从荷载计算、结构模拟的角度分析不同计算模型的特点、分类、适用条件，指出了其在实际工程设计中的适用性。
武鹏中国公路工程咨询集团有限公司北京市 100089摘要：传统的隧道于地下工程结构计算方式主要有荷载-结构模型，地层结构模型。
近些年来，随着大量盾构隧道工程的出现，对于隧道结构的计算提出了新的要求。
虽然各种计算模型已经百花齐放，但各计算模型的优缺点，适用条件，在实际工程设计中仍然存在一定的混淆，本文从荷载计算、结构模拟的角度分析不同计算模型的特点、分类、适用条件，指出了其在实际工程设计中的适用性。
1、盾构隧道荷载的计算理论地下工程结构的荷载计算，目前主要分为两类：荷载-结构模型和地层-结构模型。
1.1 荷载-结构模型荷载-结构模型默认围岩是一种松散体，是荷载的来源，而结构的作用只是被动承受荷载的荷载—结构模型；而地层-结构模型则认为围岩虽然是荷载的来源，但本身具有一定的承载能力，而结构的作用是对围岩的保护与补强，两者协同作用，共同承担荷载。
荷载-结构模型的前提是围岩因为工程的开挖而发生了较大的松弛或者崩塌，其已失去了承载能力，简言之，围岩是一种松散体，为支护结构“松动”压力的来源。
隧道结构设计的关键，即为确定围岩作用在支撑结构的主动荷载，长久以来，各国工程师，科研人员根据埋深不同，提出了太沙基理论、普氏理论等计算主动荷载，这些理论具有取值简单，适用性强的特点，在工程领域取得了广泛的应用。
确定了荷载后，即可运用结构力学、弹性力学等知识求解超静定结构的内力与变形，并由此确定安全系数。
盾构管片计算模型的选择
盾构管片计算模型的选择1 前言随着我国地铁建设的蓬勃兴起，盾构法作为一种暗挖隧道的施工方法，以其地层适应性强、施工速度快、施工质量有保证、对周边环境干扰少等优点而得到了越来越广泛的应用。
从目前国内地铁区间隧道施工工法发展趋势来看，随着盾构法隧道延米造价的降低，其大有取代矿山法之势。
作为盾构法隧道的衬砌——盾构管片，其厚度、含钢量、混凝土强度等设计的合理与否，对整个盾构隧道工程造价影响甚大，而其合理性与管片采用的计算模型息息相关。
2 计算模型目前国内地铁盾构隧道衬砌均采用预制钢筋混凝土管片拼装而成，管片环普遍采用“3+2+1”的分块模式，即3块标准块+2块邻接块+1块封顶块，如图1所示。
管片块与块、环与环之间采用高强螺栓连接，同时为了增加空间刚度，减少管片变形量，管片环与环之间一般采用错缝进行拼装。
根据管片的构造特点，由于管片接头的存在，管片环的整体刚度被削弱，因此如何客观地评价管片接头的影响是各计算模型的关键。
针对管片接头处理方法的不同，管片计算模型主要有均质圆环模型、等效刚度圆环模型、自由铰圆环模型、弹性铰圆环模型四种。
图1：管片分块模式2.1 均质圆环模型（惯用计算法）该模型不考虑管片接头的影响，假定管片环为自由变形的弹性均质圆环，其接头具有和管片主截面同等刚度EI，如图2所示。
图2：均质圆环模型2.2 等效刚度圆环模型（修正惯用计算法）该模型考虑管片接头的存在使得管片环整体刚度的平均降低，折减系数为η（η≤1），即管片环是具有等效刚度ηEI，如图3所示。
进一步考虑到管片错缝拼装的影响，在根据等效刚度为ηEI的圆环计算得到内力基础上，将弯矩考虑一个增大系数ξ（ξ≤1），则管片主截面的弯矩为（1+ξ）M，管片接头弯矩为（1-ξ）M。
根据国内外大量地面管片错接头荷载试验结果，参数η大致取值为0.6~0.8，ξ大致取值为0.2~0.3。
此模型若取η=1，ξ=0则成为均质圆环模型。
因此该模型实际上是对均质圆环模型的修正。
盾构工程中的管片选型
管片选型培训讲义结合广州地铁四号线和南京地铁盾构三标的实际情况，详细介绍管片选型的原则、方法以及影响管片选型的其他因素，并根据实际的施工情况，介绍了一些管片选型的实例，供从事盾构施工的技术人员参考。
管片选型标准环转弯环盾尾间隙油缸行程差在国内城市地铁隧道工程中，目前已越来越多地开始使用盾构机来掘进区间隧道，用预制混凝土管片作为永久衬砌。
管片通常由专业的厂家提前制作，按其功能又通常分为两种，即标准环和转弯环。
顾名思义，标准环是用于直线段，转弯环是用于曲线段。
标准环与转弯环配合使用就可以拼装各种线性的隧道。
管片选型直接关系到隧道线路、隧道质量等一系列隧道的关键指标，所以管片选型是否正确，将决定盾构工程的成败。
以下就管片选型的问题，结合广州地铁四号线琶大区间的实际情况谈一谈笔者的体会。
1、管片选型的原则管片选型的原则有两个，第一：管片选型要适合隧道设计线路；第二：管片选型要适应盾构机的姿态。
这两者相辅相成。
1.1 管片选型要适合隧道设计线路当一个盾构工程开工之前，就要根据设计线路对管片作一个统筹安排，通常把这一步骤叫管片排版。
通过管片排版，就基本了解了这段线路需要多少转弯环（包括左转弯、右转弯），多少标准环，曲线段上标准环与转弯环的布置方式。
现根据广州地铁四号线琶大区间的情况简要介绍一下管片排版。
琶大区间管片技术参数表广州地铁四号线琶大区间，分布三组圆曲线，半径分别为450米、800米、竖曲线3000米。
依照曲线的圆心角与转弯环产生的偏转角的关系，可以计算出区间线路曲线段的转弯环与标准环的布置方式。
θ―――转弯环的偏转角δ―――转弯环的最大楔形量的一半D―――管片直径将数据代入得出θ＝0.3629根据圆心角的计算公式：α＝180L/πR式中：L―――一段线路中心线的长度R―――曲线半径，取800m而θ＝α，将之代入，得出L＝5.067m上式表明，在800m的圆曲线上，每隔5.067m要用一环转弯环，广州地铁的管片长度为1.5m，就是说，在800m的圆曲线上，标准环与转弯环的拼装关系为2环标准环+1环转弯环。
盾构施工中管片的简易选取原则
盾构施工中管片的简易选取原则广佛项目部 刘国栋在盾构施工中要精确的控制推进油缸行程，使主机最大限度的沿着设计轴线DTA 前进很重要的一个环节就是管片的选取与拼装。
管片按其形状可分为平行环（标准环）和楔形环（转弯环）两种。
标准环和转弯环按照不同的组合方式可以拟合出不同曲率半径的隧道。
在选取管片的过程中我们主要需要考虑三方面的因素。
一、盾尾间隙；二、推进油缸行程差；三、隧道趋势。
所以在选取管片的时候需要综合考虑，对于选取管片的一些参数我们要做到心中有数。
一、管片选取相关参数以及相互关系计算记u 为上一环管片拼装完成后的油缸行程差，D 为油缸安装直径，因为盾尾间隙的该变量△t 远小于管片的宽度b ，上一环管片拼装完成后的油缸行程差u 远小于油缸安装直径，所以可以得到如下等式：b t =Du →△t =b D u （1） 通过以上计算公式我们可以发现下一环的盾尾间隙的数值可以通过本环的管片拼装完成后的油缸行程差得出，在拼装本环管片时我们就可以通过计算得出本环拼装完成后的盾尾间隙以及本环拼装完成后的油缸行程差，进一步得出下一环的盾尾间隙对下一环的盾尾间隙进行判断，综合主机方向以及DTA ，确定是否需对主机趋势进行改变，以良好的拟合DTA ，同时又保证合理的盾尾间隙。
二、超前量对油缸行程差标准环与转弯环的不同之处在于从拼装好的一环管片顶部看标准环在平面上的投影为一矩形，而转弯环在平面上的投影为对称的梯形。
在管片安装时，如果正在安装的一环为转弯环，且转弯环的中K 块的位置处于隧道的正上方，这时管片腰部的两侧将产生衬砌长度的不同，这种长度的不同称为超前，它的数值称为超前量，超前量的大小因隧道设计曲线的要求而不尽相同。
对于有超前量的管片来说，它的安装点位对隧道设计曲线的拟合的质量好坏影响很大。
对应不同的点位转弯环对油缸行程差以及盾尾间隙的调节作用是不同的。
设每个管环的纵向螺栓孔有N 个，而且这些螺栓孔沿着管环圆周方向均匀分布，所以每两个相邻的螺栓孔之间与管环中心所形成的角度为360/N 。
盾构管片计算模型的选择
盾构管片计算模型的选择
黄建明
【期刊名称】《铁道建筑》
【年(卷),期】2004(000)006
【摘要】归纳总结目前盾构管片的计算模型,结合工程实例对采用不同计算模型所得的计算结果进行比较分析,提出一些有关盾构管片计算模型选择的合理化建议.【总页数】3页(P29-31)
【作者】黄建明
【作者单位】广州市地下铁道设计研究院,广州,510010
【正文语种】中文
【中图分类】U455.43
【相关文献】
1.盾构管片生产振动工艺的分析与选择 [J], 马常成
2.盾构管片均质圆环法计算模型探讨 [J], 陈卫星
3.盾构管片均质圆环法计算模型探讨 [J], 陈卫星
4.盾构管片上浮量理论计算模型及上浮控制措施研究 [J], 杨志勇;杨星;张长旺;孙正阳;江玉生;邵小康
5.盾构管片上浮量理论计算模型及上浮控制措施研究 [J], 杨志勇;杨星;张长旺;孙正阳;江玉生;邵小康
因版权原因，仅展示原文概要，查看原文内容请购买。
电缆盾构隧道管片钢模选择方案
电缆盾构隧道管片钢模选择方案电缆盾构隧道是一种用于埋设电缆的隧道施工方法，它可以实现隧道的快速施工和高质量的管片质量。
在电缆盾构隧道施工中，管片钢模的选择非常重要，它直接影响到隧道的质量和施工进度。
本文将从隧道类别、管片尺寸、钢模类型和材质等方面，介绍电缆盾构隧道管片钢模选择的方案。
隧道类别是选择电缆盾构隧道管片钢模的第一个考虑因素。
电缆盾构隧道可以分为直线隧道、曲线隧道和盖顶隧道等，不同类型的隧道施工要求不同类型的管片钢模。
例如，直线隧道可以选择普通切口式钢模，曲线隧道则需要选择具有弯曲功能的钢模。
在选择隧道类别时，应综合考虑隧道设计要求、地质条件和施工工艺等因素。
管片尺寸是选择电缆盾构隧道管片钢模的第二个考虑因素。
隧道管片的尺寸会直接影响到钢模的设计和制造。
在选择管片尺寸时，不仅要考虑到电缆的尺寸和布线需求，还要充分考虑到电缆的敷设空间、弯曲半径和施工工艺等因素。
通常情况下，较大尺寸的管片可以选择具有更高刚度的钢模，以保证管片的质量和稳定性。
钢模类型是选择电缆盾构隧道管片钢模的第三个考虑因素。
根据隧道施工的不同工艺要求，可以选择切口式钢模、弯曲式钢模、组合式钢模等。
切口式钢模适用于直线隧道的施工，具有简单、方便、易于拼装的特点。
而弯曲式钢模则适用于曲线隧道的施工，能够实现管片的弯曲和轮廓变化。
组合式钢模可以根据具体施工要求，选择相应的模具形式和灵活拼装结构。
钢模材质是选择电缆盾构隧道管片钢模的最后一个考虑因素。
常用的钢模材质有钢板、钢铸件和复合材料等。
钢板是传统钢模的主要材料，具有强度高、稳定性好的特点，但其制造和拼装难度较大。
钢铸件则具有制造和拼装便利的特点，但其重量较大，需要考虑到钢模的搬运和安装。
复合材料是近年来发展起来的一种新型钢模材料，具有重量轻、强度高、耐腐蚀等优点，但其制造和使用成本较高。
综上所述，选择电缆盾构隧道管片钢模的方案需要考虑隧道类别、管片尺寸、钢模类型和材质等因素。
