十字交叉轴承的原理
了解一下交叉滚子轴承
随着国内高精度加工设备的迅速发展以及日益成熟，在数控分度盘、立式加工中心、立式车床、磨床等高精度数控加工设备上越来越多的放弃传统设计，采用性能更好的交叉滚子轴承。
交叉滚子轴承又叫十字交叉滚子轴承，滚动体一般采用圆柱形滚子或者圆锥型滚子在单一的滚道上十字交叉相互排列，滚子与滚子之间通过保持器或者隔离块间隔，其具有较高的旋转精度，较大的承载能力、较小的外形尺寸及较高的旋转速度和刚性，具有很广泛的用途及其他轴承无法比拟的优越性。
这种十字交叉布置滚子的结构使得单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷，与传统结构轴承相比，刚性提高3-4倍。
同时，该系列轴承的外形尺寸呗最大限度的小型化，特别是超薄结构是接近极限的小型化尺寸，并且具有高刚性，所以最适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、砖塔、医疗仪器等应用场合。
交叉圆锥滚子轴承采用大锥角和锥形几何设计使轴承总体有效跨距更大，同时也能节省空间，节约材料成本。
因此，交叉圆锥滚子轴承具有更高的抗倾覆力矩能力，更高的旋转精度和极限转速，是高速立车、立式镗床、立式磨床等机床转台用轴承的理想选择。

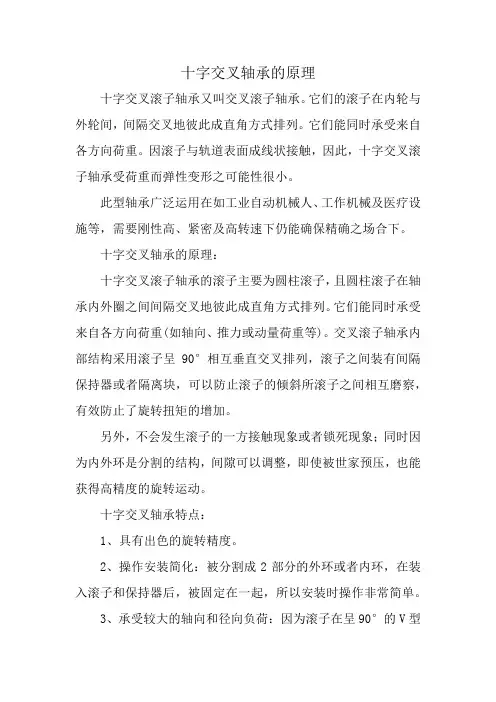

十字交叉轴承的原理
十字交叉轴承的原理十字交叉滚子轴承又叫交叉滚子轴承。
它们的滚子在内轮与外轮间，间隔交叉地彼此成直角方式排列。
它们能同时承受来自各方向荷重。
因滚子与轨道表面成线状接触，因此，十字交叉滚子轴承受荷重而弹性变形之可能性很小。
此型轴承广泛运用在如工业自动机械人、工作机械及医疗设施等，需要刚性高、紧密及高转速下仍能确保精确之场合下。
十字交叉轴承的原理：十字交叉滚子轴承的滚子主要为圆柱滚子，且圆柱滚子在轴承内外圈之间间隔交叉地彼此成直角方式排列。
它们能同时承受来自各方向荷重(如轴向、推力或动量荷重等)。
交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜所滚子之间相互磨察，有效防止了旋转扭矩的增加。
另外，不会发生滚子的一方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被世家预压，也能获得高精度的旋转运动。
十字交叉轴承特点：1、具有出色的旋转精度。
2、操作安装简化：被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，所以安装时操作非常简单。
3、承受较大的轴向和径向负荷：因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
4、大幅节省安装空间：像森奥交叉滚子轴承的内外环尺寸被最小限度的小型化，特别是超薄结构是接近极限的小型尺寸，并且具有高刚性，所以最适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。
5.转速能力高。
6.减少轴长度和加工成本，热膨胀导致几何尺寸的变化有限。
7.采用尼龙分隔器，转动惯量低，启动扭矩低，易于控制角分度。
8.优化预紧力，刚度大，引导滚子运转精度高。
9.渗碳钢提供优良的抗冲击力和表面抗磨能力。
10.简单但润滑充分。
万向节十字轴承工作原理
万向节十字轴承工作原理
万向节十字轴承是一种常用的传动部件，广泛应用于各种机械装置中。
其工作原理如下：
1. 万向节十字轴承由两个交叉相连的轴袖组成，每个轴袖上都有两个凹槽，并且互相垂直。
2. 在每个轴袖的凹槽中，有四个滚针或滚轮，这些滚针或滚轮可高速转动。
3. 当一个轴旋转时，其中一个轴袖的滚针或滚轮会在另一个轴袖的凹槽中转动。
这样，两个轴之间的传动力就能够被传送。
4. 由于滚针或滚轮的存在，万向节十字轴承可以吸收不同角度的偏差和振动，同时保持传动效率。
总之，万向节十字轴承通过滚针或滚轮的相互传动，实现两个轴之间的传动功能，并能够吸收不同角度的偏差和振动。
这使得它在各种机械装置中得到广泛应用。
轴承交叉定位
轴承交叉定位
在机械工程中，轴承交叉定位通常指的是通过两个或多个轴承的相对位置来实现机械元件的准确定位。
这种定位方式可用于确保机械系统的运动精度、稳定性和可靠性。
以下是一些关于轴承交叉定位的基本原理和应用：
1. 定位原理：
•双轴承定位：当一个机械元件需要在两个方向上进行定位时，可以使用两个轴承来实现交叉定位。
通过控制两个轴承的相对位置，可以在水平和垂直方向上实现准确定位。
•多轴承定位：对于更复杂的定位需求，可以使用多个轴承，通过它们的相对位置来实现多维度的定位。
2. 应用领域：
•机床和加工设备：在数控机床和其他加工设备中，轴承交叉定位用于确保工件在加工过程中的精确位置，从而提高加工精度。
•机器人技术：在机器人和自动化系统中，轴承交叉定位可以用于确保机械臂或末端执行器在空间中的精确定位，以完成特定的任务。
•风力发电机：风力发电机的叶片通常需要通过轴承交叉定位，以确保叶片在风的方向中保持适当的角度，以最大程度地捕获风能。
3. 轴承类型：
•交叉滚子轴承：交叉滚子轴承是一种特殊设计的轴承，适用于需要高承载能力和精确定位的应用，如机床和机器人。
1/ 2
•角接触球轴承：角接触球轴承也常用于轴承交叉定位，其设计能够在承受径向和轴向载荷的同时提供角度调整。
轴承交叉定位在工程应用中具有广泛的意义，能够提高机械系统的性能和工作精度。
在设计和安装过程中，需要仔细考虑轴承的选型、安装精度以及相对位置的调整，以确保定位准确度和系统的可靠性。
2/ 2。
交叉滚轮轴承设计
十字交叉滚轮轴承的设计摘要轴承是当代机械设备中的一种重要零部件，主要是用来支撑旋转体或其他运动体，引导或移动运动并承受由轴或轴上零件传递而来的载荷。
随着技术的革新和轴承的发展，轴承种类也越来越多。
其中的滚轮轴承主要应用低速、重载、受一定冲击的场合，应用相当广泛，但是在一些需要双向定位和滚动导向的场合，如电梯、升降机、重型机床和绕固定轨道行走的机械中就需要一种特殊的轴承——十字交叉滚轮轴承。
十字交叉滚轮轴承不仅结构简单，因为该轴承的大、小滚轮外径的素线相互垂直，所以可以进行双向定位和滚动导向，稳定性和可靠性很高，也可减少磨损和驱动功率。
此次设计就是进行十字交叉滚轮轴承的学习，首先根据设计要求进行各组成部分的设计，再进行负载和寿命的计算，最后再编制加工工艺，系统的学习十字交叉滚轮轴承的知识。
深入研究十字交叉滚轮轴承。
关键词：机械设备，双向定位，滚动导向，十字交叉滚轮轴承Cross roller bearing designABSTRACTBearing is an important part of contemporary mechanical equipment,which is main ly used to support the revolver or other sports.It can guide or move sports and bear the l oad transferred by axial shaft parts.With the innovation of technology and the developm ent bearing,there are more and more bearing types.Roller bearings are extensively appli ed in low speed,overloading and shocked occasions.But in some occasions that two-way position and rolling guide,such as elevator,heavy me chine and fixed orbit round to wal k machine need a special bearing,that is cross wheel bearing.The structure of roller cros s bearing is simple,because the large and small roller bearing's outer grain line is vertica l,it can not only undertake two-way position and rolling guide,stability and high veil abi lity,but also reduce wear and driving power.The objective of this design is to proceed th e study of the cross wheel bearing,meet the requirement is the first part of this design,an d then the calculation of load and life finally to prepare the learning process system of cr oss roller bearing.These contribute to deep study of cross roller bearing.KEY WORDS: machinery and equipment，two-way positioning，rolling guide，cross目 录前 言 (1)第1章 十字交叉滚轮轴承结构特点及应用 (3)1.1十字交叉滚轮轴承的结构特点 (3)1.2十字交叉滚轮轴承的应用场合 (4)第2章 十字交叉滚轮轴承的设计方法 (5)2.1十字交叉滚轮轴承的设计方案的选择 (5)2.2确定型号和参数 (5)2.3交叉滚轮设计的总体思想 (5)2.4各部分的设计计算 (6)2.4.1大滚轮轴承内孔直径d 和小滚轮外径2D 的确定 (6)2.4.2轴承外壁壁厚、外圈滚道体直径初值的确定 (7)2.4.3大滚轮轴承的设计计算和额定载荷 (8)2.4.4小滚轮轴承的设计计算和额定载荷 (9)2.4.5芯棒、定位套和大挡圈的设计与计算 (10)2.4.5 关于11h s s 和 的选取 (13)2.4.6关于定位套槽宽2C 与大挡圈槽宽3C (13)2.4.6此次设计中技术条件的制定 (14)第3章 十字交叉滚轮轴承各部分零件加工工艺 (15)3.1 大、小滚轮轴承的加工 (15)3.1 定位套的加工 (15)结 论 (16)谢 辞 (17)参考文献 .......................................................................................... 18 附 录 ............................................................... 错误！未定义书签。
十字交叉导轨原理

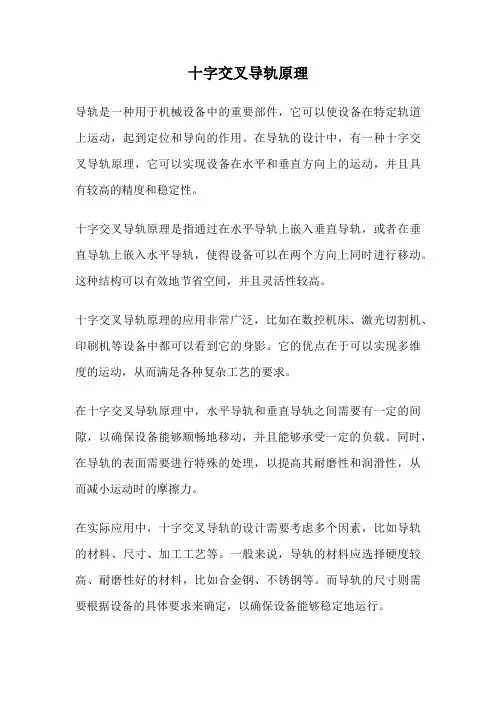

十字交叉导轨原理导轨是一种用于机械设备中的重要部件，它可以使设备在特定轨道上运动，起到定位和导向的作用。
在导轨的设计中，有一种十字交叉导轨原理，它可以实现设备在水平和垂直方向上的运动，并且具有较高的精度和稳定性。
十字交叉导轨原理是指通过在水平导轨上嵌入垂直导轨，或者在垂直导轨上嵌入水平导轨，使得设备可以在两个方向上同时进行移动。
这种结构可以有效地节省空间，并且灵活性较高。
十字交叉导轨原理的应用非常广泛，比如在数控机床、激光切割机、印刷机等设备中都可以看到它的身影。
它的优点在于可以实现多维度的运动，从而满足各种复杂工艺的要求。
在十字交叉导轨原理中，水平导轨和垂直导轨之间需要有一定的间隙，以确保设备能够顺畅地移动，并且能够承受一定的负载。
同时，在导轨的表面需要进行特殊的处理，以提高其耐磨性和润滑性，从而减小运动时的摩擦力。
在实际应用中，十字交叉导轨的设计需要考虑多个因素，比如导轨的材料、尺寸、加工工艺等。
一般来说，导轨的材料应选择硬度较高、耐磨性好的材料，比如合金钢、不锈钢等。
而导轨的尺寸则需要根据设备的具体要求来确定，以确保设备能够稳定地运行。
导轨的加工工艺也非常重要。
一般来说，导轨的加工工艺包括数控加工、磨削、热处理等步骤。
这些工艺可以提高导轨的精度和表面质量，从而提高设备的运动精度和稳定性。
在使用十字交叉导轨的设备中，我们还需要注意导轨的维护和保养。
定期清洗导轨表面的灰尘和杂质，以保证导轨的平滑性和润滑性。
此外，还需要定期给导轨涂抹润滑油或者添加润滑脂，以减小摩擦力，延长导轨的使用寿命。
总结起来，十字交叉导轨原理是一种实现多维度运动的重要技术，它在机械设备中有着广泛的应用。
通过合理的设计和加工，可以实现设备的精确定位和稳定导向，提高设备的运动精度和效率。
在使用过程中，我们需要注意导轨的维护和保养，以确保其长时间稳定运行。
通过不断的研究和改进，相信十字交叉导轨原理在未来会有更加广泛的应用。
交叉滚子轴承工作原理
交叉滚子轴承的工作原理交叉滚子轴承是一种常用的滚动轴承，它具有高载荷能力和较高的刚度，在各种工业应用中广泛使用。
本文将详细解释交叉滚子轴承的工作原理，包括结构、滚动原理、载荷分配和润滑等方面的内容。
1. 结构交叉滚子轴承由内圈、外圈、滚子和保持架组成。
内圈和外圈分别是两个相互垂直的圆柱体，它们之间通过滚子连接。
滚子是一种圆柱体，两端分别与内圈和外圈接触。
保持架用于保持滚子的间距和相对位置。
2. 滚动原理交叉滚子轴承的滚动原理类似于其他滚动轴承，它利用滚动摩擦减小了摩擦力和能量损失。
当轴承受到径向或轴向载荷时，滚子在内圈和外圈之间滚动，从而传递载荷和承受力。
相比于滑动轴承，滚动轴承具有更低的摩擦系数和更高的效率。
3. 载荷分配交叉滚子轴承能够承受径向、轴向和弯曲载荷，并将其均匀分布到滚子和内外圈上。
这是由于交叉滚子轴承的结构特点，滚子和内外圈之间的接触点形成了一个三点接触，使得载荷能够得到有效分散。
此外，保持架的设计也能够帮助滚子保持相对位置，进一步提高载荷分配的均匀性。
4. 润滑润滑是轴承正常运行的重要因素之一，它可以减小摩擦、降低磨损和延长使用寿命。
交叉滚子轴承通常采用润滑脂或润滑油进行润滑。
润滑剂通过内圈和外圈之间的间隙进入滚子和保持架之间的接触点，形成润滑膜，减小摩擦系数。
润滑脂通常具有较高的黏度和粘附性，适用于高速旋转和高温环境。
润滑油则适用于低速和高负荷条件。
5. 工作原理交叉滚子轴承的工作原理可以概括为以下几个步骤：•当轴承受到载荷时，滚子开始在内圈和外圈之间滚动。
•由于滚子和内外圈之间的接触点形成了一个三点接触，载荷得到均匀分布。
•滚子的滚动减小了摩擦力和能量损失，提高了轴承的效率。
•润滑剂在滚子和保持架之间形成润滑膜，减小了摩擦系数。
•轴承承受的载荷通过滚子和内外圈传递，从而完成轴承的工作。
总结交叉滚子轴承是一种常用的滚动轴承，具有高载荷能力和较高的刚度。
它的工作原理基于滚动摩擦和润滑原理，能够有效地传递载荷和减小摩擦力。
十字交叉滚子轴承 标准 -回复
十字交叉滚子轴承标准-回复什么是十字交叉滚子轴承？十字交叉滚子轴承是一种常用于机械设备中的轴承类型。
它由两个滚子与相交于90度的两个滚道构成。
这种结构在承受径向和推力负荷时表现出较高的稳定性和承载能力。
因此，十字交叉滚子轴承广泛应用于汽车、工程机械和重型机械等领域。
接下来，我们将一步一步回答在这一主题下的详细问题。
第一部分：结构和工作原理1. 为什么叫十字交叉滚子轴承？十字交叉滚子轴承因其滚子与内外滚道相交90度的结构而得名。
这种交叉滚动的设计能够更好地分担径向和推力负荷。
2. 十字交叉滚子轴承的组成部分有哪些？十字交叉滚子轴承主要由内外滚道、滚子、保持架和密封圈等组成。
内外滚道可通过热处理提高硬度和耐磨性。
滚子通常采用圆柱形或锥形，以支撑和传递负荷。
保持架用于保持滚子的相对位置，并确保其正常运动。
3. 十字交叉滚子轴承的工作原理是什么？当负荷施加到十字交叉滚子轴承上时，滚子在内外滚道上滚动，从而支持和传递负荷。
由于滚子的交叉排列，这种轴承能够同时承受径向和推力负荷。
此外，其结构也使得扭矩较低，运动相对平稳。
第二部分：十字交叉滚子轴承的特点和应用1. 十字交叉滚子轴承有哪些特点？十字交叉滚子轴承具有结构紧凑、可承受较大径向和推力负荷、扭矩较低以及高精度等特点。
此外，它还具有较高的刚度和抗疲劳性能，适用于作业条件苛刻的环境。
2. 十字交叉滚子轴承在哪些领域有应用？十字交叉滚子轴承广泛应用于汽车、工程机械、重型机械和航空等领域。
在汽车上，它常用于转向系统、传动系统和车轮安装。
在工程机械中，它可用于旋挖机、起重机和推土机等设备。
在航空领域，它通常用于飞机起落架和舵面控制系统。
第三部分：十字交叉滚子轴承的使用和维护1. 十字交叉滚子轴承的安装注意事项有哪些？安装时应保证内外滚道表面干净，并使用适量的润滑剂。
在安装过程中，应避免冲击或施加额外的力。
轴承座孔和轴应保持一定的几何形状和其毛坯尺寸公差。
2. 十字交叉滚子轴承的维护需注意什么？维护时应定期检查轴承的工作状态和润滑情况。
交叉滚子的基础知识 -回复
交叉滚子的基础知识-回复什么是交叉滚子？交叉滚子是一种常见的滚动轴承类型，广泛应用于机械设备和汽车工业中。
它采用了两排交叉放置的滚子来支撑轴向负载和径向负载。
由于其独特的设计和结构，交叉滚子轴承具有高承载能力、刚性好、运动平稳等优点。
在工业领域中，它被广泛用于机床、机器人、起重设备等需要高精度和高负荷承受能力的设备。
交叉滚子的结构和工作原理交叉滚子轴承由内圈、外圈、滚子和保持架四部分组成。
其中，滚子是交叉滚子轴承的核心部分，由交叉放置的滚子组成。
这种结构使得轴承可同时承受径向力、轴向力和矩向力，提高了承载能力。
交叉滚子轴承的工作原理如下：当外载荷作用于轴承时，滚子在内、外圈之间滚动，通过滚动运动将力分配在滚子上，从而减少了外载荷对轴承的集中作用。
此外，交叉滚子轴承采用了双排滚子布局，可以同时承受轴向力和径向力，并且具有较高的刚度和准确的位置控制能力。
交叉滚子的应用领域交叉滚子轴承广泛应用于各个领域，尤其是高精度和高负荷承受的设备中。
以下是一些常见的应用领域：1. 机床：交叉滚子轴承常用于高精密机床中，如车床、铣床、磨床等。
它们能够承受高速旋转、高负荷和高精度的要求，并保证机床的稳定性和精确性。
2. 机器人：交叉滚子轴承也被广泛应用于机器人关节。
由于其高刚度和优良的定位控制能力，它们可确保机器人的精确性和灵活性。
3. 起重设备：交叉滚子轴承常用于吊车、塔吊等起重设备中。
它们能够承受大载荷和瞬变载荷，并确保起重设备的安全和稳定运行。
4. 汽车工业：交叉滚子轴承也被广泛应用于汽车工业中，如汽车零部件、传动系统等。
它们能够在恶劣的工况下提供稳定且高性能的运行。
维护和保养交叉滚子为了确保交叉滚子轴承的长期稳定运行，需要进行适当的维护和保养。
以下是一些常见的注意事项：1. 注油：定期给交叉滚子轴承注油。
选择合适的润滑脂和润滑方式，确保轴承的润滑状态良好。
2. 清洁：定期清洁轴承和周围的灰尘和污垢。
避免异物进入轴承，影响其正常运行。
推力轴承和十字头的工作原理及调整
第十一节 十字头组件
一、十字头组件的功用、工况和要求材料 二、十字头组件结构 三、十字头轴承的工况及提高可靠性的措施
一、十字头组件的功用和工况
功用： 1、连接活塞杆与连
杆。 2、传递气体压力和
活塞惯性力。 3、承受曲柄连杆机
构的侧推力并作 为活塞运动的导 向。
一、十字头组件的功用和工况
工作条件： ⑴十字头本体要承受强大的冲击负荷，十字头滑块则需承受
提高十字头轴承可靠性的措施
1.减小轴承压比 2.使轴承负荷均匀 3.良好的润滑和冷却 4.采用薄壁轴瓦 5.提高十字头销表面
的光洁程度
• 抗疲劳强度高的 轴承材料，如：
•高锡铝合金 •锡基白合金
提高十字头轴承可靠性的措施
1.减小轴承压比 2.使轴承负荷均匀 3.良好的润滑和冷却 4.采用薄壁轴瓦 5.提高十字头销表面
推力块
推力块的工作原理
二、推力轴承的调整
压板间隙的测量与调整：通过增减压板 处的垫片调整。保证推力块绕支持刃摆 动的灵活性，两侧间隙之和要符合说明 书的规定。
正、倒车调节圈用来调整推力块推力环 间的间隙fi和曲轴与主轴承之间的轴向 相对位置。
轴向间隙的大小也要符合说明书的要求， 否则要通过调节圈进行调节。
一、十字头组件的要求和材料
要求：
⑴十字头销要有足够的强度、刚度、耐冲击性，以 及很高的表面光洁度和耐磨性；
⑵滑块和导板要求足够的强度、刚度和耐磨性。 材料：
十字头销用优质碳钢（40号、45号）锻造，有时 用合金钢。滑块为铸钢件，导板用铸铁制成。
二、十字头组件结构 轴承 十字头 本体 （销）
滑块
工作平稳、 可靠性好。 方便检修 。 （广泛使用 ）
十字轴工作原理
十字轴工作原理
十字轴是一种常用于机械设备中的轴承，它的工作原理主要基于其特殊的结构设计。
首先，十字轴由两个相互垂直的轴构成，一个为水平轴，另一个为垂直轴。
这两个轴利用一个交叉结构进行连接，形成一个十字形状。
其次，十字轴在工作时通过两个轴的相互摩擦和滚动来传递力量和转动。
具体来说，当水平轴转动时，部分扭矩和力量会传递至垂直轴，使其一同转动。
同时，十字轴的润滑和减摩效果也十分重要，常常在轴承处添加一定的润滑剂，以降低摩擦系数，减少磨损和能量损失。
另外，十字轴还需要具备足够的刚性和强度，以承受来自机械设备的载荷和外力。
因此，在设计和制造十字轴时，需要选择合适的材料和工艺，以确保其在工作环境中的可靠性和寿命。
总之，十字轴凭借其特殊的结构设计，在机械设备中起着承载和传递力量的重要作用。
在实际应用中，根据具体的工作条件和要求，可以通过对十字轴的材料、润滑和其他工艺因素的优化，提高其工作效率和使用寿命。
交叉滚子轴承的工作原理
交叉滚子轴承的工作原理1.结构特点：交叉滚子轴承由内、外圈两个环和一组交叉排列的滚子组成。
内、外圈的几何形状相同，且径向柱面滑动面是直径柱面，还有一个或两个径向凸台。
滚子在内、外圈之间通过保持器保持适当的间隙。
2.轴向载荷传递：当轴承承受轴向载荷时，内圈和外圈之间产生相对的滑动。
滚子不仅沿着径向移动，还在轴向上滑动。
由于滚子的交叉排列，内外圈上的接触点相对于滚子的径向移动来回变换，从而平均轴向载荷。
这种设计使得交叉滚子轴承可以同时承受径向和轴向载荷，提高了承载能力。
3.径向载荷传递：当存在径向载荷时，滚子的直径柱面滑动在内、外圈上形成一对对称的接触点，通过滚动作用进行载荷传递。
由于滚子的交叉排列，滚子在任一时刻都能接触到内、外圈上的两个对称接触点，从而平均分布径向载荷。
4.自动对中：由于内、外圈的相对滑动和滚子的滚动，交叉滚子轴承具有良好的自动对中性能。
当装配或运行过程中由于误差或变形引起的轴与轴承孔中心线的非对中，轴承可以自动调整位置，减轻了非正常负载和应力集中的情况。
5.游隙调整：为了保证交叉滚子轴承的工作性能，需要控制轴承内部的游隙。
一般情况下，轴承内部的游隙是通过内圈的中心孔径和滚子的直径来控制的，以确保在正常工作条件下有适当的游隙。
游隙的大小会影响轴承的刚度和承载能力，因此需要根据具体应用需求进行调整。
总的来说，交叉滚子轴承通过交叉排列的滚子来承受和传递轴向和径向载荷，并具有自动对中和良好的刚度。
它广泛应用于工程机械、机床和机器人等领域，为工业生产提供可靠的支撑。
交叉滚子轴承 详细介绍
1交叉滚子轴承介绍它们的滚子在内轮与外轮间，间隔交叉地彼此成直角方式排列。
它们能同时承受来自各方向荷重( 如轴向、推力或动量荷重等) 。
因滚子与轨道表面成线状接触，因此，轴承受荷重而弹性变形之可能性很小。
此型轴承广泛运用在如工业自动机械人、工作机械及医疗设施等，需要刚性高、紧密及高转速下仍能确保精确之场合下。
在交叉滚子轴承中，因圆柱滚子在呈90 °的V 形沟槽滚动面上通过间隔保持器被相互垂直地排列，所以1 个交叉滚子轴承就可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
内外圈的尺寸被最小限度地小型化，特别极薄型式是接近于极限的小型尺寸，并且具有高刚性，所以最适合于工业用机器人的关节部或旋转部、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、计量器、IC 制造装置等的用途。
2交叉滚子轴承的使用特点交叉滚子轴承，因被分割的内环或外环，在装入滚柱和间隔保持器后，与交叉滚柱轴环固定在一起，以防止互相分离，故安装交叉滚柱轴环时操作简单。
由于滚柱为交叉排列，因此只用1套交叉滚柱轴环就可承受各个方向的负荷，与传统型号相比，刚性提高3~4倍。
同时，因交叉滚子轴承内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能获得高精度地旋转运动。
1、具有出色的旋转精度交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜所滚子之间相互磨察，有效防止了旋转扭矩的增加。
另外，不会发生滚子的一方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被施加预压，也能获得高精度的旋转运动。
2、操作安装简化被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，所以安装时操作非常简单。
3、承受较大的轴向和径向负荷因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
十字万向轴的原理与选型
万向轴的选型计算无锡市伟诚万向轴有限公司 2013年12月1正确选型的重要性万向轴的选型实质上是一种售前服务，对完成订货有 着重要的影响，一个好的选型是成交的一半； 对已经成型的产品，即：顾客已经选型，或者是已经 在运行的产品，从一定程度上讲也需要进行分析验算， 这是对客户负责任，也是对自我的一种保护； 正确的选型，是客户良好使用体验的保障！不仅仅是 理论计算的结果，更是客户实际使用心得（工况、对产 品的理解等）的体现！2万向轴基本工作位置示意：客户的需求 vs. 合适的产品 vs. 产品的性能 3选型需要满足的基本要素：空间条件： 能不能放得下 强度条件： 能不能扛得住 寿命条件： 能不能用的久 平衡条件： 能不能用的好 拆装条件： 能不能换的下4一、空间条件：1、径向空间条件：保证不发生干涉，一是相邻万向轴之间不干涉，二是万向轴与相邻的其他物体不干涉，其中对几个变量要特别注意，保证 留够相关件之间的间隙。
轧机都有压下装置，轧辊的轴线是变化的； 轧辊（必须要弄清轧辊可能出现的最小直径）； 万向轴制造误差，叉头摆角的影响； 万向轴运转中有挠度变形-扭转刚度； 万向轴工作一段时间后，由于磨损会产生逐渐增大的间隙。
5一、空间条件：2、轴向空间条件：要强调长度概念的统一L—对于可伸缩万向轴来讲是指最短长度（Lz）； Lv—伸长量(La)。
在选择万向轴长度时要明确以下几点： ①要确认其工作长度（Lw）； ②工艺要求伸长量的起始位置(换孔型辊的辊面长度决定)； ③方便拆装所需的轴向空间（键高,止口深,法兰面倾斜）。
6一、空间条件：3、如何充分利用轴向空间是选型的最多最难的问题， 一般的措施有： 联轴、联套叉头、打通花键套； 双联叉头（无伸缩）； 把“伸缩”移到轴套部分； 空心结构(贯穿式)。
7一、空间条件：4、伸缩型的轴向定位装置,实际应用中是必备的。
为什 么我们很多产品上没有这种装置，顾客也没反馈回意见， 这其中有两个原因: 一是较先进的在轴套上设计了这种 装置，二是顾客的不良习惯(焊死)掩盖了要求。
交叉滚子回转支承
交叉滚子回转支承交叉滚子回转支承是一种采用交叉布置滚子和回转外圈的滚动轴承。
它能够承受较大的径向和轴向载荷，并且具有自润滑和耐磨损的性能。
本文将从交叉滚子回转支承的结构、工作原理、应用领域等方面进行详细介绍。
交叉滚子回转支承的结构主要由内圈、外圈、滚子、密封圈、润滑孔等组成。
其特点是滚动体的滚动轴线与当地对象中心轴线相交于90度的交叉角度。
这种结构设计使得滚子可以在高承载能力和刚性的条件下运动，从而能够同时承受径向、轴向和倾斜力。
交叉滚子回转支承的工作原理基于滚动摩擦。
当外部力作用于支承时，滚子会由于内圈和外圈的相对运动而滚动。
在滚动过程中，滚子与内圈和外圈之间的接触点会不断发生变化，从而实现了力的转移和分配。
交叉滚子回转支承的设计能够保证内部的滚子运动平稳，降低了滚动摩擦和能量损失。
交叉滚子回转支承具有许多优点，使其在各个领域得到广泛应用。
首先，交叉滚子回转支承具有高承载能力和刚性，能够承受大的径向和轴向载荷。
其次，该支承具有较好的运动平稳性和精度，能够实现高速旋转和精确定位。
再次，交叉滚子回转支承具有自润滑和耐磨性能，不需要额外的润滑剂和维护，降低了使用成本和维护难度。
交叉滚子回转支承在各个行业都有广泛应用。
在机械制造领域，它常用于起重机、挖掘机、冶金机械等设备的转台和回转机构。
在航天航空领域，它用于卫星通信、升降平台、飞机起落架等系统。
此外，交叉滚子回转支承还可用于化工设备、石油机械、医疗器械等领域。
交叉滚子回转支承也存在一些不足之处。
首先，由于其结构特点，安装和维护相对较为困难。
其次，由于滚子交叉布置，导致内部空隙较大，容易引起杂质的进入和外部污染物的沉积。
因此，交叉滚子回转支承需要定期检查和维护，以保证其正常工作和寿命。
综上所述，交叉滚子回转支承是一种具有高承载能力和刚性的滚动轴承。
它的结构和工作原理使其在各个领域得到广泛应用。
然而，鉴于其特殊的结构和使用要求，我们需要在安装和维护过程中特别注意，以确保其正常工作和延长寿命。
十字环防自转原理
十字环防自转原理引言：在工程设计中，为了保证机械设备的正常运行和安全性，往往需要采取一些措施来防止设备的自转，其中十字环防自转原理是一种常用且有效的设计方法。
本文将介绍十字环防自转原理的工作原理、设计要点以及应用案例，旨在帮助读者更好地理解和应用这一原理。
一、工作原理十字环防自转原理基于静摩擦力的作用，通过合理的结构设计，使机械设备在工作过程中不会发生自转现象。
其主要原理如下：1.1 摩擦力的作用在机械设备中，摩擦力是十分常见且重要的力之一。
摩擦力的作用可以使两个接触面之间产生相对滑动，从而防止自转。
十字环防自转原理利用了这一特性，通过设计合理的接触面，使其产生足够的摩擦力来阻止设备的自转。
1.2 十字环结构十字环是十字环防自转原理的关键设计要素之一。
它通常由两个相互垂直的环组成，形状类似于字母"X"。
十字环的作用是在设备运行时，通过摩擦力将设备的转动力矩转化为阻止设备自转的力矩。
1.3 接触面的设计接触面的设计是十字环防自转原理的另一个关键要素。
合理的接触面设计可以增加接触面积，从而增加摩擦力的大小。
常见的接触面设计包括齿轮、凸轮等，通过这些设计，可以在机械设备运行时产生足够的摩擦力，防止设备自转。
二、设计要点要正确应用十字环防自转原理，需要注意以下设计要点：2.1 选取合适的材料十字环防自转原理依赖于摩擦力的作用，因此选取合适的材料至关重要。
常见的材料选择包括具有良好耐磨性和摩擦性能的金属材料，如钢、铜等。
2.2 设计合理的接触面接触面的设计直接影响到摩擦力的大小，因此需要根据设备的具体情况和要求，选择合适的接触面设计。
在设计时，应考虑接触面的形状、尺寸以及表面处理等因素，以提高接触面的摩擦性能。
2.3 考虑工作环境和负载条件在应用十字环防自转原理时，需要充分考虑设备的工作环境和负载条件。
工作环境的温度、湿度等因素会对摩擦力产生影响，而负载条件的大小和方向会对设备的自转稳定性产生影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
十字交叉轴承的原理
十字交叉滚子轴承又叫交叉滚子轴承。
它们的滚子在内轮与外轮间，间隔交叉地彼此成直角方式排列。
它们能同时承受来自各方向荷重。
因滚子与轨道表面成线状接触，因此，十字交叉滚子轴承受荷重而弹性变形之可能性很小。
此型轴承广泛运用在如工业自动机械人、工作机械及医疗设施等，需要刚性高、紧密及高转速下仍能确保精确之场合下。
十字交叉轴承的原理：
十字交叉滚子轴承的滚子主要为圆柱滚子，且圆柱滚子在轴承内外圈之间间隔交叉地彼此成直角方式排列。
它们能同时承受来自各方向荷重(如轴向、推力或动量荷重等)。
交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜所滚子之间相互磨察，有效防止了旋转扭矩的增加。
另外，不会发生滚子的一方接触现象或者锁死现象；同时因为内外环是分割的结构，间隙可以调整，即使被世家预压，也能获得高精度的旋转运动。
十字交叉轴承特点：
1、具有出色的旋转精度。
2、操作安装简化：被分割成2部分的外环或者内环，在装入滚子和保持器后，被固定在一起，所以安装时操作非常简单。
3、承受较大的轴向和径向负荷：因为滚子在呈90°的V型
沟槽滚动面上通过间隔保持器被相互垂直排列，这种设计使交叉滚子轴承就可以承受较大的径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
4、大幅节省安装空间：像森奥交叉滚子轴承的内外环尺寸被最小限度的小型化，特别是超薄结构是接近极限的小型尺寸，并且具有高刚性，所以最适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。
5.转速能力高。
6.减少轴长度和加工成本，热膨胀导致几何尺寸的变化有限。
7.采用尼龙分隔器，转动惯量低，启动扭矩低，易于控制角分度。
8.优化预紧力，刚度大，引导滚子运转精度高。
9.渗碳钢提供优良的抗冲击力和表面抗磨能力。
10.简单但润滑充分。
