欧式箱变技术规范(1000KVA)
「1000KVA箱变技术要求」

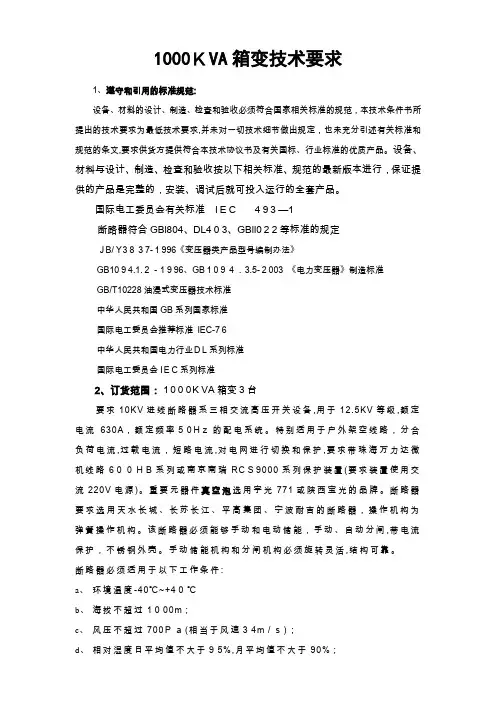

1000ＫVA箱变技术要求1、遵守和引用的标准规范:设备、材料的设计、制造、检查和验收必须符合国家相关标准的规范，本技术条件书所提出的技术要求为最低技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文,要求供货方提供符合本技术协议书及有关国标、行业标准的优质产品。
设备、材料与设计、制造、检查和验收按以下相关标准、规范的最新版本进行，保证提供的产品是完整的，安装、调试后就可投入运行的全套产品。
国际电工委员会有关标准IＥＣ４9３—1断路器符合GBl804、DL4０3、GBll0２2等标准的规定ＪB/Ｙ3８３7-１996《变压器类产品型号编制办法》GB10９4.1.２－1９96、GB１0９４．3.5-２003 《电力变压器》制造标准GB/T10228油浸式变压器技术标准中华人民共和国GB系列国家标准国际电工委员会推荐标准IEC-7６中华人民共和国电力行业ＤL系列标准国际电工委员会IＥC系列标准2、订货范围：１0０0ＫVA箱变３台要求10KV进线断路器系三相交流高压开关设备,用于12.5KV等级,额定电流630A，额定频率５0Ｈz的配电系统。
特别适用于户外架空线路，分合负荷电流,过载电流，短路电流,对电网进行切换和保护,要求带珠海万力达微机线路6００ＨB系列或南京南瑞RCＳ9000系列保护装置(要求装置使用交流220V电源)。
重要元器件真空泡选用宇光771或陕西宝光的品牌。
断路器要求选用天水长城、长苏长江、平高集团、宁波耐吉的断路器，操作机构为弹簧操作机构。
该断路器必须能够手动和电动储能，手动、自动分闸,带电流保护，不锈钢外壳。
手动储能机构和分闸机构必须旋转灵活,结构可靠。
断路器必须适用于以下工作条件:a、环境温度-40℃~+4０℃b、海拔不超过1０00m；c、风压不超过700Ｐａ(相当于风速３4m／s）;d、相对湿度日平均值不大于９5%,月平均值不大于90%；e、空气污秽程度Ⅲ级;f、周围空气不应受腐蚀性气体或可燃性气体等明显污染;g、无经常性剧烈振动.主要技术参数2.1断路器的主要技术参数如表１2.2机械参数如表22.3隔离天关技术数据如表3２．4储需电机主要技术参数表如表4２.5变压器技术要求三相铜芯油浸式变压器S１1-1000/10 1000ＫVＡ10ＫV 数量：３台。
欧式箱变技术规范
XXXXXX光伏发电项目工程欧式箱变技术规范书201X年XX月I目录第1章通用部分 (3)1总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.5标准和规范 (6)1.6投标人必须提交的技术参数和信息 (8)1.7备品备件 (8)1.8专用工具与仪器仪表 (8)1.9安装、调试、性能试验、试运行和验收 (9)2结构及其他要求 (9)2.1技术参数 (9)2.2箱变整体通用要求 (9)2.3干式变通用要求 (11)3试验 (12)3.1型式试验 (12)3.2出厂试验 (12)3.3现场交接试验 (13)4技术服务、工厂检验和监造 (14)4.1技术服务 (14)4.2工厂检验和监造 (14)第2章专用部分 (15)1 标准技术参数表 (15)2项目需求 (18)2.1货物需求及供货范围 (18)2.2必备的备品备件、专用工具和仪器仪表供货表 (18)2.3图纸提交单位 (19)2.4工程概况 (19)2.5使用条件 (19)2.6可选技术参数表 (20)3投标人提供信息 (21)3.1投标人技术偏差表 (21)3.2销售运行业绩表 (22)3.3推荐的备品备件、专用工具和仪器仪表 (22)3.4主要组部件材料表 (22)3.5投标人技术参数偏差表 (23)3.6投标人应提供的其他资料 (23)欧式箱变技术规范第1章通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的箱式变电站应符合招标文件所规定的要求。
1.1.3本技术规范提出了对箱式变电站的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
10kV预装型(欧式)箱变技术规范书
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。
1.3 本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围2.1供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
《10kV 欧式箱变标准版技术规范》通用+专用最全条款
说明※本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。
技术要求中标记为“※”的项目为必须响应的条款。
目录第1章一般规定与规范 (1)1.1 总则 (1)1.2 工作内容及招标设备范围 (2)1.3 电站概况及主要任务 (4)1.4 设备运行环境条件及布置 (5)1.5 标准及规范 (5)1.6 企业资质 (8)1.7 设备颜色 (9)1.8 铭牌 (9)1.9 包装、起吊、运输和安装 (10)1.10 对规定设备、组件和材料的变更 (11)1.11 图纸、资料的审查与提交 (11)1.12 图纸审查及设计联络会 (13)1.13 对成套性和互换性的要求 (13)1.14 培训 (14)1.15 质保 (14)※1.16 产品售后服务和赔偿 (15)1.17产品使用寿命及其寿命期内的技术服务 (16)1.18 分包 (17)1.19 标书质量 (17)1.20 设备发货 (17)1.21 发货计划及发货细节 (18)第2章箱变技术要求 (19)2.1 工程条件 (19)2.2设备的主要参数 (19)2.3 其他配置要求 (23)2.4 结构一般要求 (23)2.5 箱变电气二次及保护要求 (26)2.6 备品备件、专用工具表 (29)2.7 附图 (31)第3章干式变压器专用技术要求 (32)3.1 10KV干式电力变压器总体要求 (32)3.2 10kV干式电力变压器技术要求 (34)第4章设备监造和性能验收 (45)4.1 设备监造和工厂性能验收 (45)4.2 设备现场考核验收和调试期间的问题处理 (46)第5章项目接口联络人 (47)第6章技术要求书的基本响应方式 (47)6.1 对技术要求响应方式的基本要求 (47)6.2 例子 (48)第1章一般规定与规范1.1 总则1.1.1本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。
欧式箱变技术规范
合肥晶澳太阳能科技有限公司宿舍区室外箱变（成套）技术规范书二○一一年八月1 ．总则1.1 本设备技术规范书适用于10kV预装式（欧式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务，供方可以提供满足更高的标准的产品。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有不满足，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/ 低压预装箱式变电站选用导则》DL/T 537-1993 《6 ～35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3 ～63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
预装型欧式箱式变技术规范书
预装型欧式箱变技术规范书目录一、规定事项 ........................................................................................ 贰二、规范概述 ........................................................................................ 贰三、技术要求 ........................................................................................ 叁四、相关事宜 ........................................................................................ 捌五、双方责任和义务 ............................................................................ 玖六、设备的安装和调试 .......................................................................... 玖七、验收条款 .......................................................................................... 玖八、保修、售后服务和人员培训.......................................................... 玖十、附表1 ........................................................................................ 壹拾一、事项1、本规范作为合同不可分割的一部份，与商务合同同时生效，具有同等法律效力，供方未按本规范履行合同，应承担经济责任。
(07031CW55)欧式箱变技术条款技术条款
技术协议1 总那么本公司具有由权威机构颁发的有效的ISO-9000系列质量保证体系的认证证书(见影印件)本公司保证提供符合相关标准和本次招标文件的产品。
本标准将作为定货合同的附件。
未尽事宜，由合同签约两边在合同技术谈判时协商确信。
本公司保证所提供的产品及其组部件是合格的、全新产品。
2.供货范围设备名称欧式箱变设备型号及数量YB-12/ 2台YB-12/ 2台YB-12/ 4台YB-12/ 1台海拔高度: 1000 m环境温度:最高气温: +45℃最热月平均气温: +30℃最高年平均气温: +20℃最低气温: -25℃最大日平均温差: 25 K风压: 不大于700 Pa湿度:日平均值不大于95 %月平均值不大于90%安装环境:（1）安装地址的倾斜度:＜3°（2）耐地震能力：8级地面水平加速度: 低于3.0 m/s2地面垂直加速度: 低于1.5 m/s2平安系数以上（3）周围空气应无侵蚀性或可燃性气体、水蒸气等明显污染,并无猛烈振动。
4.要紧参数及技术要求系统运行条件：系统额定频率50Hz系统标称电压 10 kV设备的要紧参数.1 欧式箱变产品型号YB-12/、630KVAR、500KVAR、400KVAR(主回路见附图).2 相数三相.3 额定频率50Hz.4 额定电压高压侧额定电压 10 kV低压侧额定电压 kV.5 高压压气式负荷开关(FN12)额定电流变压器回路 630 A额定短路关合电流 50 kA额定短时(1s)耐受电流 50 kA /1S额定峰值耐受电流 50 kA额定转移电流（撞击器操作的） 20 kA额定交接电流（脱扣器操作的） 20 Ka高压压气式负荷开关(FN12)-熔断器组合电器额定电压:12KV额定电流:125A额定频率:50 Hz额定短路开断电流:额定转移电流:1500A.6 熔断器额定电流: 80、63、50、40 A额定开断电流: 20 kA.7 低压主回路额定电流 1250、1000、800 A额定短路关合电流 30 kA额定短时(1s)耐受电流 30 kA /1S额定峰值耐受电流 40 kA.8 低压分支回路: (详见附图).9 变压器额定容量 800 kVA 、630KVA、500KVA、400KVA联结组别 DYn11.10 高压侧进出线方式: 电缆进出线.11 绝缘水平（1）欧式箱变中变压器的绝缘水平符合表1的规定。
G04配电网美式、欧式箱变技术规范解读
配电网美式、欧式箱变技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范。
本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。
本规范由中山供电局生技部负责解释。
1.应遵循标准规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
现行标准如下：JB/T 10217-2000 《组合式变压器》高低压开关柜相关技术标准变压器相关技术标准低压动态无功补偿装置技术标准GB3096-1993 《城市区域环境噪声标准》2. 环境及系统条件2.1环境条件2.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 30℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤1000m2.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.4 地震烈度：7度2.1.5 污秽等级：Ⅲ级2.1.6安装场所：户内、户外2.2系统条件2.2.1 系统电压：10kV2.2.2系统频率：50Hz2.2.3系统中性点接地方式：不接地、消弧线圈接地。
3、主要电气参数及附件配置要求3.1主要电气参数3.1.1变压器接线方式为 D/yn11，空载、负载损耗执行省公司标准。
各种电气参数详见中山供电局油浸或干式变压器技术规范的要求。
3.1.2高压开关柜及低压开关的电气参数满足中山供电局高低压开关柜技术规范的要求，低压开关运行短路电流分断能力如下：1）变压器容量在315kVA及以下，其低压侧分支开关的运行额定短路电流分断能力为25kA及以上，总开关的运行额定短路电流分断能力为35kA 及以上2）变压器容量在400—630kVA之间，其低压侧开关的运行额定短路电流分断能力为35kA及以上3）变压器容量为750—1000kVA，其低压侧开关的运行额定短路电流分断能力为40kA及以上3.1.3美式箱变内的二位置或四位置负荷开关的热稳定电流按20kA/2s 选择。
欧式箱变技术规范
630kVA箱变工程技术规范书二○○九年三月1 ．总则1.1 本设备技术规范书适用于10kV预装式（欧式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务，供方可以提供满足更高的标准的产品。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有不满足，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/ 低压预装箱式变电站选用导则》DL/T 537-1993 《6 ～35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3 ～63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
35KV 1000KVA箱式变压器技术条件书
邹平县巨能实业有限公司35kV 1000KVA预装型（欧式）箱变技术条件书一、总则1 本技术条件书规定了本项目预装型（欧式）箱变35/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
2 本技术条件书适用于本次招标的35kV 1000kVA预装型（欧式）箱变的制造、选型、和验收。
3 本设备技术条件书规范提出的是最低限度的技术要求。
除本技术协议中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但必须采用高于本要求的标准。
4 本技术条件书未尽事宜, 由招标、投标双方协商确定。
5 本技术条件书的条款为定货合同的附件，与合同正文具有同等效力。
二、参照执行标准：GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003 电力变压器第5部分承受短路的能力GB 16926-1997 交流高压负荷开关-熔断器组合电器GB 3096-1993 城市区域环境噪声标准GB 3804-2004 3.6～40.5kV交流高压负荷开关GB 3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备GB 7251-1997 低压成套开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共同技术要求GB/T 14048-1993 低压开关设备和控制设备总则GB/T 17467-1998 高压/低压预装式变电站DL/T 537-2002 高压/低压预装箱式变电站选用导则DL/T 791-2001 户内交流充气式开关柜选用导则DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备三、使用条件（1）环境条件：年最高温度: 45℃最热月平均温度：30℃年最低温度: -15℃最大日温差: 25℃海拔高度: ≤1000m日平均相对湿度不大于90%日平均水蒸汽压力值不超过2.2kPa地震烈度：8度污秽等级：Ⅳ级（2）系统概况：a. 系统额定电压：35kVb. 系统额定频率：50Hzc. 系统中性点接地方式：高压侧不接地。
欧式箱变技术规范(1000KVA)
欧式箱变技术规范武威新源电力工程设计所二0一一年四月1、总则1.1 本协议要求适用于甘肃电力公司武威供电公司欧式终端型箱变方面的技术要求和技术参数。
1. 2 本技术协议应符合以下国家标准和有关电力行业标准的要求:ZBK4001《组合式变电站》DL/T3.537-93《6-35kV箱式变电站订货技术条件》GB1094《电力变压器》GB6451.1-6451.5《三相油浸电力变压器技术参数和要求》GB311.1-311.6《高压输变电设备的绝缘配合、高压试验技术》GB50150.1-91《电气装置安装工程电气设备交接试验技术》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB2536《变压器油》GB7328《变压器和电抗器的声级测定》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB1094.1～2—1996,GB1094.3～5—85《电力变压器》GB/T6451—95 《三相油浸式电力变压器技术参数和要求》JB/T10217—2000 《组合式变压器》GB/T 11022—1999《高压成套开关设备和控制设备的公用技术》GB7251.1—1997 《低压成套开关设备和控制设备》GB4208—1993 《外壳防护等级》（IP代码）GB191《包装贮运标志》1.3 供需双方在签订正式技术协议时，应严格遵守本技术协议,在签订技术及签订经济合同后，任何一方对其内容需要修改时,应有协议联系人事先征的对方同意,并以书面意见备案。
1.4 本技术协议为订货经济合同的附件，与经济合同正文具有同等效力。
1.5 在设备调试和设备质保期内，因卖方责任造成的设备损坏由卖方免费维护或更换，由此造成的损失由卖方负责赔偿，在任何情况下出现的设备问题，卖方均积极配合买方做好现场服务工作。
1.6供方所供设备（包括元器件等）的设计、制造、验收、试验、包装等均应符合设计图纸及现行的国家标准、行业标准、电气工程技术规范及其他有关标准。
典型10kV欧式箱式变电站技术规范书精选全文
精选全文完整版（可编辑修改）***投资集团有限公司10kV欧式箱式变电站技术规范书2019年1月目次1标准技术参数表 (3)2项目需求 (4)2.1货物需求及供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表供货表 (5)2.3图纸提交单位 (5)2.4工程概况 (5)2.5使用条件 (5)2.6可选技术参数表 (6)3投标人提供信息 (13)3.1投标人技术偏差表 (13)3.2销售运行业绩表 (14)3.3推荐的备品备件、专用工具和仪器仪表 (14)3.4主要组部件材料表 (14)3.5投标人技术参数偏差表 (15)3.6投标人应提供的其他资料 (15)1标准技术参数表投标人应认真逐项填写技术参数响应表（见表1）中投“标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写投标人技术参数偏差表（见表11）。
表1技术参数响应表附表1标准技术参数表注表中斜线上方的负载损耗值适用于Dyn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。
附表2箱式变电站标准配置表低压出线回路4回：2×200+2×150A 。
容量为500kVA 时，低压出线回路4回：1×300+2×200+1×100A 。
容量为630kV A 时，低压出线回路4回：1×500+2×200+1×100A 。
2项目需求2.1货物需求及供货范围货物需求及供货范围一览表见表2。
表2货物需求及供货范围一览表2.2必备的备品备件、专用工具和仪器仪表供货表必备的备品备件、专用工具和仪器仪表供货表见表3。
表3必备的备品备件、专用工具和仪器仪表供货表2.3图纸提交单位投标人提交的需经确认的图纸资料及其接收单位见表4。
表4投标人提交的需经确认的图纸资料及其接收单位2.4工程概况1）项目名称：2）项目单位：3）交通、运输：2.5使用条件使用条件见表5。
本项目的技术和服务要求
本项目的技术和服务要求一、项目说明：龙口市人民法院箱式变压器采购包括货物供货及安装、调试、自行协调电力部门及相关部门关系，办理相关验收手续，直至正式送电完成等相关服务。
本项目为“交钥匙”项目，按一个包进行采购。
二、采购数量：1000KVA终端型欧式箱变 1台三、技术要求：（一）箱变外壳要求：1、具体配置详见图纸,供应商应尽早提供箱变基础图纸, 箱变外形尺寸以实际尺寸为准。
2、箱变采用景观式外壳，与外部环境相协调，美化环境（具体以图纸为准），箱壳体框架坚固，中间为4cm厚保温隔热层加工而成，且箱门与箱体之间封闭严密，防护等级为IP43的金属壳体，箱体应具有抗暴晒，抗风化腐蚀，抗机械冲击等特点。
2、箱变采用目字型结构排列，箱变额定外壳级别为10K，在额定负载下及环境温度40℃时，变压器室内温度不高于65℃，低压室内温度不高于55℃。
3、箱变本体、箱门及其所有元件的金属外壳应与接地回路连接（箱变门应做截面不小于10mm2的软铜线与箱体连接），箱体应设置专用的接地导体，应分别设有不少于4处（一侧2处）与地线系统相连的端子，并有明显的接地标志，接地端子所用螺栓直径应不小于M16，铜导体接地截面不小于70mm2。
4、箱变应具有防止故障所引发内部电弧造成操作及外部人员伤害的功能。
5、变压器高压引线端子应加装绝缘护套。
（二）使用环境条件：1、户外周围温度：－30℃～40℃2、最高日平均气温：+35℃3、所有设备及配件的海拔高度：不小于2000米4、地震基本裂度：8度5、地面倾斜度:不超过3度6、平均相对湿度：小于90%7、安装方式：户外（三）1000KVA终端型欧式箱变：1、参数：变压器： S11-M-1000kVA/10额定电压： 10±2×2.5/0.4kV联接组别： Dyn11 低压侧优先考虑铜箔绕型。
阻抗电压： 4.5%调压方式：无励磁调压额定空载损耗、负载损耗、空载电流及阻抗电压参数性能满足S11系列要求。
箱式组合变电站(欧式)技术规范 ln
10kV箱式组合变电站(欧式)技术规范Q/……吉林省电力有限公司企业标准组合箱式变电站（欧式）技术规范2006-9-17发布 2006-9-17实施吉林省电力有限公司发布目次前言 (Ⅱ)1.范围 (1)2. 规范性引用文件 (1)3 使用条件 (1)3.1 环境条件 (1)3.2 运行条件 (2)3.3 系统条件 (2)4 结构和技术要求 (2)4.1 箱体 (2)4.2 高压配电装置 (3)4.2.1开关主要技术参数表 (3)4.2.2 高压电缆插头主要技术参数表 (3)4.2.3 技术要求 (4)4.2.4 环网、终端型结构要求 (4)4.3 变压器 (5)4.4 低压配电装置 (5)4.5电能计量装置 (5)5 试验 (5)6 质量保证和管理 (6)7 包装、保管、运输、标志 (6)8 售后服务和技术支持 (7)9 在卖方的工厂监造、检验 (7)前言为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。
本标准由吉林省电力有限公司提出并归口。
本标准主要起草单位：吉林省电力有限公司生产部本标准主要起草人：张树东、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、任有学、宋庆秋、徐晓丰、吴红波、郑荣光、孙静组合箱式变电站（欧式）技术规范1范围本准规定了吉林省电力有限公司组合箱式变电站（欧式）使用条件、主要技术参数和要求、试验、运输等。
本标准适用于吉林省电力有限公司组合箱式变电站（欧式）的招标通用订货，是相关设备通用订货合同的技术条款。
2规范性引用文件GB 11022-1999 高压开关设备和控制设备标准的共用技术要求GB 3804-2004 3.6kV～40.5kV高压交流负荷开关GB 3906-200X 3.6kV～40.5kV 交流金属封闭开关设备和控制设备GB 1985-2004 高压交流隔离开关和接地开关GB 4208-1993 外壳防护等级（IP代码）GB 7251.1-2005 低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB/T 17467-1998 高压/低压预装式变电站DL/T 404-1997 户内交流高压开关柜订货技术条件DL/T 537-2002 高压/低压预装箱式变电站选用导则DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件DL/T 593-1996 高压开关设备的共用订货技术导则GB11023-89 高压开关设备六氟化硫气体密封试验导则DL 447—1991 电能计量柜3使用条件3.1环境条件3.1.1海拔高度：≤1000m3.1.2空气温度最高温度：+40℃最低温度：-40℃最大日温差: 25K3.1.3最大风速: 35m/s3.1.4最大覆冰厚度：10mm3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95%3.1.6日照强度：≤1.1kW/m23.1.7抗震能力：8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。
02 欧式箱变技术规范书
名都帝景小区10kV配电工程10kV欧式变电站技术规范书安徽金石电力设计咨询有限公司二零一一年五月目录1. 总则2. 技术标准3. 使用环境条件4. 产品技术参数5. 技术性能要求6. 附属设备技术参数及要求7. 质量保证及试验8. 卖方应提供的供货范围和技术文件9. 包装、运输、起吊、标志、储存附录一对卖方投标文件的要求附录二买方提供的技术文件附录三实验大纲附录四售后服务承诺附录五备品备件及专用工具1. 总则1.1 本设备技术规范书适用于10kV配电工程所用的组合式（欧式）变电站，它提出了箱式变的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述并征得设计部门和用户的同意。
1.4 本设备规范书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 本设备规范书未尽事宜，由买卖双方协商确定。
2. 技术标准2.1 产品的设计、材料、制造和调试过程中应符合现行的国标、电力行业标准及IEC439有关标准的要求外，还应遵循下述标准（不限于）。
下列标准如被修订，请卖方按照最新版本标准使用。
GB1094.1.2.3.5-1996《电力变压器》GB/T 6451-1999 《三相油浸式电力变压器技术参数和要求》GB/T 11022-1999 《高压开关设备和控制设备的共用技术要求》GB 3804-1990 《3～63kV交流高压负荷开关》GB 15166.2-1994 《交流高压熔断器限流熔断器》GB 7251.1-1997 《低压成套开关设备和控制设备》GB/T 14048.1-1993 《低压开关设备和控制设备》GB 191-1990 《包装储运图示标志》GB 311.1-1997 《高压输变电设备的绝缘配合》GB／T 10228 《干式电力变压器技术参数和要求》GB/T 2900.1.15.20-92《电工术语》GB/T 4208-1993 《外壳防护等级》IP代码(IEC529:1989)GB/T 7328-1987 《变压器和电抗器的声级测量》GB/T 16935.1-1997 《低压系统内设备的绝缘配合》3. 使用环境条件3.1 安装地点：户外；3.2 周围空气温度最高温度： 45℃最低温度： -25℃最大日温差： 25℃3.3 海拔高度: ≤ l000 m3.4 污秽等级: ≤ III级3.5 环境相对湿度：日平均值：≤95 %月平均值：≤90 %3.6 地震烈度: 8 度水平加速度： 0.2 g垂直加速度： 0.25 g3.7 安装地面倾斜度：≤ 3％4. 产品技术参数欧式箱变的结构为框架结构，用型钢焊接而成。
10kV预装型欧式箱变技术规范书(DOC 30页)
10kV预装型欧式箱变技术规范书(DOC 30页)10kV预装型（欧式）箱变技术规范书在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
10.1 供方在签订合同后应提供的图纸（一式3份）：10.1 安装基础图:包括动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置要求等。
10.2 箱变一次接线图:包括一次设备型号技术参数等。
10.3 按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证需方工期要求。
柜内二次接线图，图纸必须经需方确认后方可安排生产。
10.2 设备交货时供方应提供的技术文件10.2.1 产品合格证书，包括欧式箱变合格证书、主要组部件合格证书；10.2.2 产品试验报告，包括欧式箱变出厂、型式和特殊试验报告、主要组部件试验报告；10.2.3 欧式箱变使用说明书10.2.4 其他仪表的使用说明书；10.2.5 运行、检修手册及其有关资料;10.2.6 备品备件等清单；10.2.7 装箱清单。
以上图纸、资料应随货提供3. 技术要求3.1 应遵循的现行标准：GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003 电力变压器第5部分承受短路的能力GB 1094.11-2007 电力变压器第11部分干式电力变压器GB 16926-1997 交流高压负荷开关-熔断器组合电器GB 3096-1993 城市区域环境噪声标准GB 3804-2004 3.6～40.5kV交流高压负荷开关GB 3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备GB 7251-1997 低压成套开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共同技术要求GB/T 14048-1993 低压开关设备和控制设备总则GB/T 17467-1998 高压/低压预装式变电站DL/T 537-2002 高压/低压预装箱式变电站选用导则DL/T 791-2001 户内交流充气式开关柜选用导则DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备Q/CSG 11624-2008 中国南方电网公司企业标准《配电变压器能效标准及技术经济评价导则》（以下简称：南网导则）3.2 使用条件3.2.1环境条件3.2.1.1周围空气温度年最高温度: 40℃最热月平均温度： 30℃年最低温度: -10℃最大日温差: 25K3.2.1.2 海拔高度: ≤2000m3.2.1.3 环境湿度:日平均相对湿度不大于90%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.2.1.4 地震烈度：8度污秽等级：III级3.2.2 系统概况a. 系统额定电压：12kVb. 系统额定频率：50Hzc. 系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。
1000kV系统用主变压器技术规范
1000kV系统用主变压器技术规范1 范围1.1本技术规范适用于1000kV系统用主变压器，它提出了变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，制造厂应提供符合工业标准和本规范的优质产品。
1.3本技术规范所使用的标准当与制造厂所执行的标准不一致时，按较高标准执行。
1.41000kV系统用的主变压器，除应符合现行的有关国家标准和电力行业标准的规定外，同时还应执行本规范。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本规范。
GB156 标准电压GB311.1 高压输变电设备的绝缘配合GB1094.1 电力变压器第1部分总则GB1094.2 电力变压器第2部分温升GB1094.3 电力变压器第3部分绝缘水平、绝缘试验GB1094.5 电力变压器第5部分承受短路的能力GB/T1094.10 电力变压器第10部分声级测定GB2536-1990 变压器油GB2900.15 电工术语变压器、互感器、调压器和电抗器GB2900.19 电工术语高电压试验技术和绝缘配合GB4109 高压套管技术条件GB/T6451 三相油浸式电力变压器技术参数和要求GB7449 电力变压器和电抗器的雷电冲击试验和操作冲击试验导则GB10237 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙GB/T15164 油浸式电力变压器负载导则GB/T16274 油浸式电力变压器技术参数和要求500kV级GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T19001 质量管理体系要求3 环境条件3.1 周围环境温度a)最高温度：+40℃b)最低温度：-25℃c)最大日温差：25Kd)日照强度：0.1w/㎝2(风速0.5m/s)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧式箱变技术规范武威新源电力工程设计所二0一一年四月1、总则1.1 本协议要求适用于甘肃电力公司武威供电公司欧式终端型箱变方面的技术要求和技术参数。
1. 2 本技术协议应符合以下国家标准和有关电力行业标准的要求:ZBK4001《组合式变电站》DL/T3.537-93《6-35kV箱式变电站订货技术条件》GB1094《电力变压器》GB6451.1-6451.5《三相油浸电力变压器技术参数和要求》GB311.1-311.6《高压输变电设备的绝缘配合、高压试验技术》GB50150.1-91《电气装置安装工程电气设备交接试验技术》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB2536《变压器油》GB7328《变压器和电抗器的声级测定》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB1094.1～2—1996,GB1094.3～5—85《电力变压器》GB/T6451—95 《三相油浸式电力变压器技术参数和要求》JB/T10217—2000 《组合式变压器》GB/T 11022—1999《高压成套开关设备和控制设备的公用技术》GB7251.1—1997 《低压成套开关设备和控制设备》GB4208—1993 《外壳防护等级》（IP代码）GB191《包装贮运标志》1.3 供需双方在签订正式技术协议时，应严格遵守本技术协议,在签订技术及签订经济合同后，任何一方对其内容需要修改时,应有协议联系人事先征的对方同意,并以书面意见备案。
1.4 本技术协议为订货经济合同的附件，与经济合同正文具有同等效力。
1.5 在设备调试和设备质保期内，因卖方责任造成的设备损坏由卖方免费维护或更换，由此造成的损失由卖方负责赔偿，在任何情况下出现的设备问题，卖方均积极配合买方做好现场服务工作。
1.6供方所供设备（包括元器件等）的设计、制造、验收、试验、包装等均应符合设计图纸及现行的国家标准、行业标准、电气工程技术规范及其他有关标准。
2、设备运行环境条件2.1户外周围温度：－30℃～40℃2.2 最高日平均气温：+35℃2.3 所有设备及配件的海拔高度：不小于2000米2.5地震基本裂度：8度2.6地面倾斜度:不超过3度2.7平均相对湿度：小于90%2.8安装方式：户外3、设备名称及高、低压设备主要技术参数3.1 设备名称：800KVA终端型欧式箱变3.2 技术参数:（1）变压器：S11-M-1000kVA/10额定电压：10±2×2.5/0.4kV联接组别：Dyn11 低压侧优先考虑铜箔绕型。
阻抗电压： 4.5%调压方式：无励磁调压额定空载损耗、负载损耗、空载电流及阻抗电压参数性能满足S11系列要求。
绝缘水平：工频耐压对地及相间35kV，1min雷电冲击耐压75kV(全波)，85kV(截波)其它要求应符合GB1094.3-1996(eqv IEC76-1:1993)中规定。
允许温升：线圈绝缘的耐热等级为A、温升限值50K 顶层油温升45K铁芯本体温升应不致使相邻绝缘材料损伤，油箱及结构表面温升限值65K。
变压器采用全密封结构，装有压力释放装置，防爆孔不应面对维护人员。
（2）高压侧设备：变压器柜采用XGN15-12/1000-20型，断路器采用VS1-12/630-20kA侧装式固封极柱真空断路器，下隔离刀闸隔离开关（组合开关），变压器侧隔离刀闸考虑接地刀（组合开关），柜中装设电流互感器采用环氧树脂浇铸高精度互感器；LZJC-10电流互感器（LZZBJ9-10）,进线柜配备电压互感器采用JSZVR-10系列环氧树脂浇铸高精度互感器(500VA)1只，用于提供操作电源，其容量和精度满足跳、合闸的要求。
微机保护单元由进线侧专用PT提供电源。
另配PT各两只，精度为0.5级,用于保护测量。
4 真空断路器及操动机构的技术要求4.1 真空断路器：4.1.1 型号：VS1-12/630-20kA4.1.2 额定电流：（1）进线柜：630A /20KA（2）变压器柜：630A /20KA4.1.3 额定开断电流：20kA4.1.4热稳定电流（4S）：63kA4.1.5动稳定电流：63KA﹑额定短路电流开断次数：≥50次额定电流开断次数：≥10000次10kV主变进线总开关切电容电流：≥400A4.1.6分合闸时间：分闸30±10ms 合闸45±10ms4.1.7分合闸速度：分闸701±0ms 合闸65±10ms4.1.8额定操作顺序：分-0.3S-合分-180S-合分4.1.9 真空灭弧室有效期25年，在允许期末，真空开关灭弧室真空度不大于6.6×10-2Pa；真空断路器应标明出厂年月。
4.1.10 真空灭弧室出厂时真空度不得大于1.32×10-5Pa4.1.11 真空断路器接地金属外壳上应有防锈的、导电性能良好的、直径为12mm的接地螺钉。
接地点附近应标有接地符号。
4.1.12 真空断路器上应设有可明显用于监视真空开关管触头磨损程度的标记。
4.2 操动机构的技术要求操动机构采用永磁操动机构，机构和断路器本体一体式。
4.2.1 合闸线圈电流：≤1.1A 可靠动作电压范围：80%～110%U4.2.2 分闸线圈电流：≤1.1A 可靠动作电压范围：80%～110%U4.2.3 储能电机功率：DC220V，≤150W 操作电源为AC/DC220V4.2.4 储能时间：≤15s4.2.5 操动机构要求具有电动机保护。
4.2.6 操动机构附人工储能杆。
4.2.7 操动机构上必须装设操作次数计数器，安装位置便于观察。
4.2.8 出线接地刀闸应装设行程开关，可发出、传接地刀闸的位置信号。
4.2.9 永磁机构断路器机械寿命≥30000次4.2.10 刀闸断口位置能从观察口看到, 柜体设计能允许刀闸断口、电缆接头在运行时能进行红外测温。
●变压器保护采用YZ300CB微机保护、自动装置,具有速断、时限速断过流三段保护、高温跳闸（85℃）、过负荷（动作于信号）、重瓦斯、轻瓦斯（动作于信号）、超温报警（55℃），过负荷、轻瓦斯、超温报警等信号应在开关柜上有信号指示，并应以空接点方式输出至端子排，方便用户用电缆引入主控室，预留485通讯接口。
保护装置、自动装置、温控加热装置按招标配置图型号进行配置，开关柜厂家负责安装配线, 变压器保护、控制、非电量保护、信号电源取自进线侧专用PT实现,控制器带有电源电池，电池寿命不少于５年，在辅助电源故障的情况下容量要保证５天的正常运行。
要求如下：1）能够远方在线修改整定保护值2）装置能够独立进行开关操作3)具有事件顺序记录功能及数据巡检和越限报警功能4)具有事件追忆功能5)可记录短路电流、电压值6)具备抗干扰、自控、自恢复等功能7)装置在断电时应具备保存数据的功能●变压器备用保护：备用速断保护利用GL-11/5型定时限电流继电器和电流跳闸线圈配合实现。
●高压进出线侧适用YJV22交联电力电缆120/70（3）低压侧设备：●低压进线断路器采用DW-17型或同等档次产品，布置形式应符合箱变内方便运行和维护，配置智能脱扣器，带有通讯接口，带分励脱扣器，不配欠压脱扣器，脱扣器参数按系统在出厂前整定好。
出线断路器采用HD13BX型。
●电容补偿240Kar,低压电容器控制方式（RDCU5控制器实时监控，功率因数可以根据需求任意调整）:可控硅与接触器联合控制，测控仪具有分多组循环不重复式自动投切，先投先切, 以无功容量控制投切电容器、自动延时、自检复归功能;短路保护:采用低压熔断器及低压断路器保护。
缺相、缺零保护，过电压保护，变压器低压出线通过铜排引出，低压汇流排TMYR-4×(100×10);低压侧进线开关额定电流按照变压器二次侧额定电流的1.2～1.5倍考虑配置。
●1000kVA箱式变低压侧配置六路出线，六路均为630A。
●在箱体上考虑低压桥架的安装。
（4）母线及电缆规格:●欧变内高低压侧主母线及分支线均选用铜母排,所有铜母排及分支线与主母线接头用热缩套管封缩，满足绝缘保护要求。
（5）具体配置详见箱变一次系统配置图（见附图）,厂家尽早提供箱变基础图, 箱变外形尺寸以实际尺寸为准。
箱变采用冷轧钢外壳，箱壳体框架坚固，采用1.5mm双面优质彩钢板材质，中间为4C m厚保温隔热层加工而成，且箱门与箱体之间封闭严密，防护等级为IP43的金属壳体，箱体应具有抗暴晒，抗风化腐蚀，抗机械冲击等特点；（6）箱变采用目字型结构排列，箱变额定外壳级别为10K，箱变的设计使用年限为25年，在额定负载下及环境温度40℃时，变压器室内温度不高于65℃，低压室内温度不高于55℃。
（7）箱顶盖应有5％的坡度，顶盖不应积水，顶盖为可拆卸结构，满足吊装的要求。
顶部吊装采用线路悬垂绝缘子球头挂环挂接原理，无吊装板；箱门应密封防水，应设置不易被破坏、侵害的专用锁(暗锁)；箱体外(不含基础)无外露可拆卸的螺栓。
通风降温优先选用侧进顶出的方式，使风径通过热源，充分提高散热效率。
（8）箱壳外表面采用防粘贴设计，表面涂敷有长效防粘贴涂料。
（9）箱变本体、箱门及其所有元件的金属外壳应与接地回路连接（箱变门应做截面不小于10mm2的软铜线与箱体连接），箱体应设置专用的接地导体，应分别设有不少于4处（一侧2处）与地线系统相连的端子，并有明显的接地标志，接地端子所用螺栓直径应不小于M16，铜导体接地截面不小于70mm2。
（10）箱变应具有防止故障所引发内部电弧造成操作及外部人员伤害的功能。
（11）变压器高压引线端子应加装绝缘护套。
（12）具体配置详见附图。
5、其他技术要求：双路凝露监控器ZN3K-MA/TH开关柜内应有温控加热装置，断路器室、二次继电器小室均应装有感温、感湿探头及加热器，开关柜继电器室内装有可调温湿度控制器，启动和返回温度可设定，设定范围0℃~80℃。
湿度设定范围是10%-90%，并可手动设定启动和返回的定值，温度和湿度的外界启动条件满足一个条件既可启动。
开关柜具有“五防”功能，并符合SD/T318-89的要求。
具有"四遥"功能：遥测、遥控、遥信、遥调。
具备信息上传功能。
6、性能试验及质量保证6.1性能试验按变压器及高、低压成套开关设备和控制设备的国家最新标准试验。
