沥青防水卷材试验方法word精品

合集下载

铝箔面石油沥青防水卷材耐热性试验

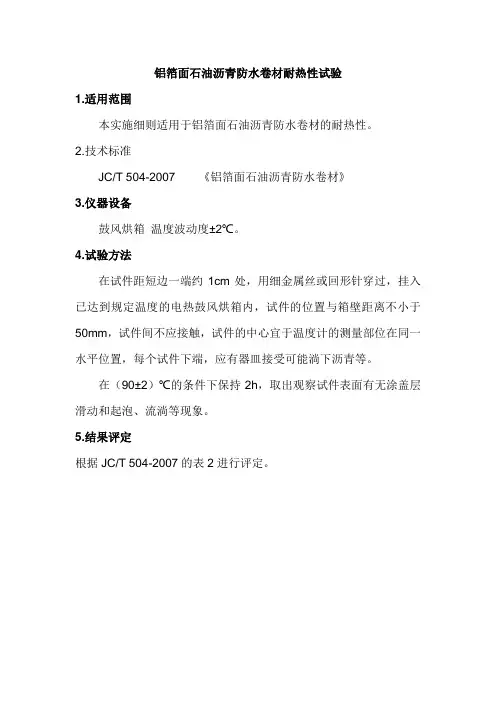

铝箔面石油沥青防水卷材耐热性试验
1.适用范围
本实施细则适用于铝箔面石油沥青防水卷材的耐热性。

2.技术标准
JC/T 504-2007 《铝箔面石油沥青防水卷材》
3.仪器设备
鼓风烘箱温度波动度±2℃。

4.试验方法
在试件距短边一端约1cm处，用细金属丝或回形针穿过，挂入已达到规定温度的电热鼓风烘箱内，试件的位置与箱壁距离不小于50mm，试件间不应接触，试件的中心宜于温度计的测量部位在同一水平位置，每个试件下端，应有器皿接受可能淌下沥青等。

在（90±2）℃的条件下保持2h，取出观察试件表面有无涂盖层滑动和起泡、流淌等现象。

5.结果评定
根据JC/T 504-2007的表2进行评定。

弹性体改性沥青防水卷材试验检测方案

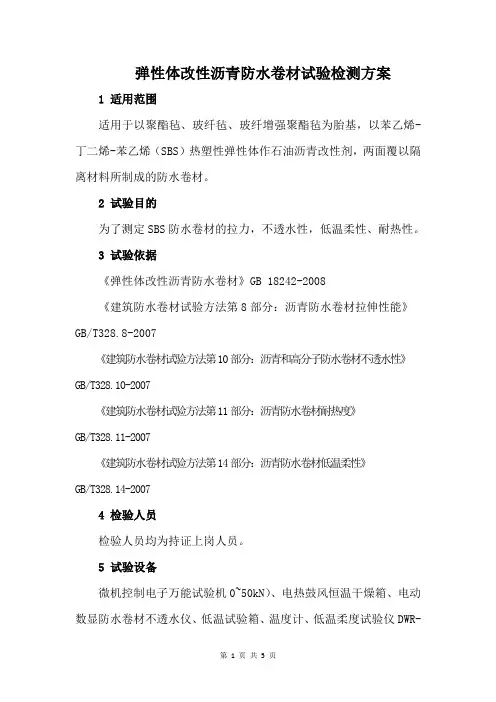

弹性体改性沥青防水卷材试验检测方案1 适用范围适用于以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作石油沥青改性剂，两面覆以隔离材料所制成的防水卷材。

2 试验目的为了测定SBS防水卷材的拉力，不透水性，低温柔性、耐热性。

3 试验依据《弹性体改性沥青防水卷材》GB 18242-2008《建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能》GB/T328.8-2007《建筑防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性》GB/T328.10-2007《建筑防水卷材试验方法第11部分：沥青防水卷材耐热度》GB/T328.11-2007《建筑防水卷材试验方法第14部分：沥青防水卷材低温柔性》GB/T328.14-20074 检验人员检验人员均为持证上岗人员。

5 试验设备微机控制电子万能试验机0~50kN）、电热鼓风恒温干燥箱、电动数显防水卷材不透水仪、低温试验箱、温度计、低温柔度试验仪DWR-Ⅱ级。

6 试验条件：温度（23±2）℃7 取样7.1同一类型、同一规格卷材10000m2为一批，不足10000m2也可作为一批。

8 试验方法和计算结果8.1拉力（试件为纵向×横向：250mm×320mm;纵横向各5个）8.1.1 试验步骤⑴工作是否正常，然后按“清力、清伸”键，仪表显示试验力“0”。

⑵将试件紧紧地夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条直线上。

夹具间距离200mm。

启动试验机，保持恒定速度（100±10）mm/min，直至试件破坏。

8.1.2 计算⑴记录最大的拉力⑵分别记录每个方向5个试件的拉力值，计算平均值。

拉力的平均值修约到5N。

8.1.3 判定拉力试验结果的平均值达到规定的指标时判为该项指标合格。

8.2 不透水性（试件为纵向×横向：150mm×150mm;数量：3个）8.2.1 试验步骤⑴试验在（23±5）℃进行，产生争议时，在（23±2）℃相对湿度（50±5）％进行。

沥青防水卷材的检测方法

沥青防水卷材的检测方法沥青防水卷材是建筑物中防水最常用的一种材料。

由于防水卷材负责着建筑物防水的重要任务，因此质量的好坏将直接影响到建筑物的耐久性、稳定性以及使用寿命。

而要确保沥青防水卷材的质量，就必须进行必要的检测。

下面就来介绍一下沥青防水卷材的检测方法。

一、外观检测外观检测是沥青防水卷材检测的最基础内容，也是最为直观的检测方法。

在进行外观检测时，首要目的是检查防水卷材表面有无明显的缺陷和损伤，如裂纹、气泡、起泡、裂开等。

具体检测方法包括在充足的光照条件下，分析卷材表面的光泽度、颜色、厚度、均匀性等方面，看是否符合验收标准。

此外，还可以通过摸触表面判断其平整度和粘度是否达标。

若出现变形或松散，就要考虑是由由什么原因引起的，其原因有可能是材料自身质量问题，也可能是采用的施工方法或施工条件不当所造成。

二、物理性能检测物理性能检测主要是通过对防水卷材的物理参数、性质、强度、化学性质等多方面进行检测，以确认其质量是否符合要求。

物理性能检测包括以下内容：1、压缩强度测试：通过统一标准及方法，检测卷材的质量。

在检测压缩强度时，需要按照要求选取合适的样本进行测试，并测定压缩试件在规定时间内承受的最大荷载，测试数据符合标准要求。

2、撕裂强度测试：测定卷材在规定条件下的撕裂强度，测试方法基本为同轴拉开式。

在测定前需采取一些必要的操作，确保卷材的铺设方式和试样的取样方法符合标准要求。

3、抗拉强度测试：测定在规定条件下，卷材受拉断裂时承受的极限拉力，测试方法基本为同轴拉伸式或悬臂梁式，测试数据符合标准要求即可通过检测。

三、防水性能检测防水卷材的防水性能直接关系到建筑物防水的效果，因此防水性能检测是非常重要的。

防水性能检测的主要内容包括以下几个方面：1、渗透性测试：检测卷材的渗水性能，测试标准应符合国内外检测标准，测试方法一般为水压试验，应持续一定时间，上下检测均符合要求可通过验收。

2、承载能力测试：仅在某些专业领域有所涉及，如防水屋面、平台等。

沥青防水卷材试验方法拉力GBT3286-1989

１８－２０实施９９１－１
ＧＢ２８８８８．－９
附加说明：
本标准由中国建筑防水材料公司苏州研究设计所归口。本标准由中国建筑防水材料公司负责起草。
本准要草医困。标主起人匡
中华人民共和国国家标准
沥青防水卷材试验方法
拉力
ＴｓｍｔｏｓｒｐａｔｔｒｒｏｒｌｒｏｉｇｅｔｈｄｆａｈｌｗｅｐｏｆｌｆｎｅｏｓａｏｏＴｎｉｓｒｎｔｏａｐａｔｓｈｌｅｓｌｔｇｈｅｅｆ
量尺：精确度０ｌｍｏ．ｃ４试件
试件尺寸、形状、数量及制备按Ｇ３８１Ｂ．规定。２
５试验条件试验温度：２１ ℃。５２
拉力机在无负荷情况下，空夹具自动下降速度为４－０ｍｍｎ０ｍ／ｉｏ５
６试验步骤
６１将试件置于拉力试验相同温度的干燥处不少于ｉ．ｈ．６２调整好拉力机后，将定温处理的试件夹持在夹具中心，并不得歪扭，＿下夹具之间的距离为．＿［
ＧＢ２６９３二一．
１主题内容与适用范围本标准规定了沥青防水卷材拉力试验的仪器与材料、试件、试件条件、试验步骤和结果评定。本标准适用于石油沥青纸胎油毡、油纸防水卷材（以下简称卷材）和允许采用本标准的其他防水卷材的验收和仲裁试验。２引用标准ＧＢ８１沥青防水卷材试验方法总则３．２３仪器与材料拉力机：测量范围０一１Ｎ（ＭＯ或０一２ＮＯＯ＞Ｏ，最小读数为５Ｎ，夹具夹持宽度不小于５ｍ，ｃ
１ｍ，开动拉力机使受ቤተ መጻሕፍቲ ባይዱ试件被拉断为止。８ｍ０

(完整版)沥青防水卷材拉力及最大拉力时延伸率试验.doc

沥青防水卷材拉力及最大拉力时延伸率试验1.适用范围本实施细则适用于建筑防水卷材拉力及最大拉力时延伸率测试。

2.技术标准GB18242-2008《弹性体改性沥青防水卷材》GB18243-2008《塑性体改性沥青防水卷材》GB 18967-2009《改性沥青聚乙烯胎防水卷材》GB/T 328.8-2007《建筑防水卷材试验方法沥青防水卷材拉伸性能》3.检测用仪器设备3.1 拉力试验机：测量范围0～1000N （或 0～2000N ），最小读数为5N，夹具夹持宽不小于5cm 。

3.2 量尺：精度 1mm 。

4．试件制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。

试件在试样上距边缘100mm 以上任意裁取，用模版，或用裁刀，矩形试件宽为（ 50±0.5） mm，长为（ 200mm+2×夹持长度），或矩形试件宽为（ 50±0.5 ）mm ，长为（ 70mm+2×夹持长度），长度方向为试验方向。

表面的非持久层应去除。

试件在试验前在（ 23±2）℃ 和相对湿度（ 30~70 ）%的条件至少放置20h 。

5.步将件的在拉伸机的具中，注意度方向的中与机具中心在一条上。

具距离（200±2 ）mm 或70mm ，防止件从具中滑移作。

防止件生松弛，推荐加不超5N 的力。

在（ 23±2）℃ 行，具移的恒定速度50mm/min 。

拉力和的具（或引伸）距离。

分去向、横向个 5 个件的平均作拉力及延伸率。

6果算6.1 性体改性青防水卷材或塑性体改性青防水卷材断裂延伸率按下式算：L L1 200 100200 ⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）式中： L——件断裂的伸率，位百分比（%）； L1——件断裂具距离，位毫米（mm）200——拉伸前具距离，位毫米（mm ）。

6.2 改性青聚乙胎防水卷材断裂延伸率按下式算：L L17010070⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）式中： L——试件断裂时的伸长率，单位为百分比（%）；L1 ——试件断裂时夹具间距离，单位为毫米（mm）；70——拉伸前夹具间距离，单位为毫米（mm）。

讲解建筑防水卷材中低温柔性的测试方法(标准版)

讲解建筑防水卷材中低温柔性的测试方法本篇文章主要讲述了GB/T328.14标准中建筑防水卷材试验方法第14部分:沥青防水卷材低温柔性的试验方法，本厂生产的ZSY-34全自动低温柔度仪可满足这一标准。

3.1柔性flexibility沥青防水卷材试件在规定温度下弯曲无裂缝的能力。

3.2冷弯温度cold bending temperature沥青防水卷材绕规定的棒弯曲无裂缝的ZUI低温度。

3.3裂缝crack沥青防水卷材涂盖层的裂纹扩展到胎体或完全贯穿无增强卷材。

4原理从试样裁取的试件,上表面和下表面分别绕浸在冷冻液中的机械弯曲装置上弯曲180°。

弯曲后，检查试件涂盖层存在的裂纹。

ZSY-34型全自动低温柔度仪全自动低温柔性试验仪是电动数显低温柔性试验仪的改款升级版，制冷箱体采用不锈钢制作，工艺保证了温度控制精度在±1℃，zui低温度可达-35℃。

柔度仪也是采用不锈钢制作，特点：操作简单，工作效率高。

低温柔度试验仪是为了防水卷材低温柔度检测开发的,符合国标GB/T328.14，此标准中明确规定低温柔度测试,需采用机械自动测试,避免人为因素产生影响。

●技术参数1、电源：220V2、输入功率：1000W3、测试速率：360±40mm/min4、测试温度：-35度5、试件数量：12件6、试件尺寸：150×25mm7、时间设置：0-999可调8、弯曲轴尺寸：￠20 ￠30 ￠509、外型尺寸：1000×600×950mm10、整机重量：150Kg精品资料欢迎下载。

沥青防水卷材试验作业指导书

(1) 拉伸试验按GB/T328.8-2007进行。

去试件除非持久层。

校准试验机，调整拉伸速度和夹具间距离200㎜，将试件夹持在夹具中心，不得歪扭。

启动试验机，夹具移动的恒定速度为〔100±10〕mm/min，至试件拉断为止，记录最大拉力及最大拉力时伸长值。

分别以五个试件的算术平均值作为测定值。

延伸率按下式计算：E=100〔L1-L〕/L式中：E——延伸率，%；L1——最大拉力时伸长值，mm；L——原始夹具间距离，mm。

(2) 不透水性改性沥青防水卷材不透水性按GB/T328.10-2007B601001h后检测不透水性。

自粘聚合物改性沥青防水卷材不透水性按GB/T328.10-2007B进行。

N类卷材采用十字开缝盘，PY 类采用七孔盘，试验时间为2h，将防粘材料揭去，覆盖滤纸以防粘结。

试件的上外表朝下放置在透水盘上，盖上规定的7孔盘，放上封盖，慢慢加紧直到试件加紧在盘上，用布或压缩空气枯燥试件的非迎水面，慢慢加压的规定的压力。

保持规定压力〔30±2〕min。

(3) 低温柔性按GB/T328.14-2007进行。

试件制备：用于试验的矩形试件尺寸〔150±1〕mm×〔25±1〕mm，试件从试样宽度方向上均匀的裁取，长边在卷材的纵向，试件裁取时应距卷材边缘不少于150mm去试件除非持久层。

仪器设备：在开始所有试验前，两个圆筒间的距离应按试件厚度调节，即弯曲轴直径+2mm+两倍试件的厚度。

然后装置放入已冷却的液体中，并且圆筒的上端在冷冻液面下约10mm，弯曲轴载下面的位置。

弯曲轴直径根据产品不同可以为20mm、30mm、50mm。

整个装置浸入能控制温度在+20℃～-40℃、精度0.5℃温度条件的冷冻液中。

冷冻液用任一混合物：丙烯乙二醇/水溶液〔体积比1：1〕低至-25℃用一支测量精度0.5℃的半导体温度计检查试验温度，放入试验液体中与试验试件在同一水平面。

沥青防水卷材低温柔度试验

沥青防水卷材低温柔度试验1.适用范围本实施细则适用于SBS弹性体和APP塑性体和聚乙烯胎的沥青类防水材料的低温柔韧性试验。

2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.14-2007 《建筑防水卷材试验方法沥青防水卷材低温柔性》3.检测用仪器设备3.1低温制冷仪：范围0～-30℃，控温精度±2℃。

3.2半导体温度计：量程30～-40℃，精度为0.5℃3.3柔度棒：半径（r）15mm，25mm。

4试件制备矩形试件尺寸（150±1）mm×（25±1）mm，试件从试样宽度方向上均匀的裁取，长边在卷材的纵向，试件裁取时应距卷材边缘不少于150mm，试件应从卷材的一边开始做连续的记号，同时标记卷材的上表面和下表面。

去除表面的任何保护膜，适宜的方法是常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹，假设上面的方法不能除去保护膜，用火焰烤，用最少的时间破坏膜而不损伤试件。

试件试验前应在（23±2）℃的平板上放置至少4h，并且相互之间不能接触，也不能粘在板上。

可以用硅纸垫，表面的松散颗粒用手轻轻敲打除去。

5步骤5.1仪器准备在开始所有试验前，两个圆筒间的距离应按试件厚度调节，即弯曲轴直径+2mm+两倍试件的厚度。

然后装置放入已冷却的液体中，并且圆筒的上端在冷冻液面下约10mm，弯曲轴在下面的位置。

弯曲轴直径根据产品不同可以为20mm、30mm、50mm。

5.2 试件条件冷冻液达到规定的试验温度，误差不超过0.5℃，试件放于支撑装置上，且在圆筒的上端，保证冷冻液完全浸没试件。

试件放入冷冻液达到规定温度后，开始保持在该温度1h±5min。

半导体温度计的位置靠近试件，检查冷冻液温度，然后试验。

沥青防水卷材渗油性试验

沥青防水卷材渗油性试验
1.适用范围
本实施细则适用于SBS弹性体和APP改性的沥青类防水材料的渗油性试验。

2.技术标准
GB18242-2008 《弹性体改性沥青防水卷材》
3.检测用仪器设备
烘箱：控温精度±2℃。

滤纸：中速定性滤纸。

4 试件制备
将用于试验的试件下表面PE膜或细砂除去，适宜的方法是常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹[压力约0.5MPa（5bar），喷嘴直径约0.5mm]，假若上面的方法不能除去保护膜，用火焰烤，用最少的时间破坏膜而不损伤试件。

5 试验步骤
将处理好的试件分别放在5层直径大于试件的滤纸上，滤纸下垫釉面砖，试件上面压1kg的重物，然后将试件放入已调节到耐热性规定温度的烘箱中，水平放置5h±15min，然后在标准试验条件下放置1h，检查渗油张数。

6 结果计算
凡有污染痕迹的滤纸都算作渗出，以三个试件中最多的渗出张
数作为试验结果。

7.结果评定
弹性体改性沥青防水卷材按GB18242-2008的表2进行评定。

GB18242-2019弹性体改性沥青防水卷材-10页文档资料

GB 18242―2019前言本标准5.3.8.1为强制性的，其余为推荐性的。

本标准与EN13707―2019《柔性防水卷材—屋面防水用增强沥青卷材—定义和要求》一致性程度为非等效。

本标准代替GB18242―2000《弹性体改性沥青防水卷材》。

本标准与GB18242—2000相比，主要变化如下：—胎基中增列了玻纤增强聚酯毡（2000版的3.1.1；本版的3.1.1）；—增列了5mm厚度的产品，删除了2mm厚度的产品（2000版的3.2.2；本版的3.2）；—修改了产品的用途提示（2000版的3.4；本版的3.4）；—用单位面积质量代替卷重（2000版的4.1；本版的4.1）；—增列了原材料要求（本版的第4章）；—材料性能增加了次高峰拉力、第二峰时延伸率、浸水后质量增加。

热老化、渗油性、接缝剥离强度、钉杆撕裂强度、矿物粒料粘附性、卷材下表面沥青涂盖层厚度（2000版的表3；本版的表2）；—调整了拉力，删除了撕裂强度（2000版的表3；本版的表2）；—对试验方法进行了修订，按GB/T328―2019进行试验（2000版的第5章；本版的第6章）；—出厂检验项目进行了修订，型式检验周期进行了修改（2000版的6.1；本版的7.1）。

本标准由中国建筑材料联合会提出。

本标准由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195）归口。

本标准负责起草单位：中国建筑防水材料工业协会、建筑材料工业技术监督研究中心、中国化学建筑材料公司苏州防水材料研究设计所。

本标准参加起草单位：北京东方雨虹防水技术股份有限公司、徐州卧牛山新型防水材料有限公司、盘锦禹王防水建建材集团有限公司、颐中（青岛）化学建材有限公司、威达（江苏）建筑材料有限公司、索普瑞玛（上海）建材贸易有限公司、保定市北方防水工程公司、温州长城防水材料厂、东营大明防水有限责任公司、大连细扬防水工程集团有限公司、杰斯曼（上海）无纺布有限公司、吴江市月星防水材料有限公司、常熟市三恒建材有限责任公司、上海台安工程实业有限公司、扬州志高建筑防水材料有限公司、广东科顺化工实业有限公司、上海建筑防水材料（集团）公司、淮坊市宏源防水材料有限公司、淮坊市宇虹防水材料集团有限公司、淮坊市晨鸣新型防水材料有限公司、盘锦大禹防水建材有限公司、苏州力星防水材料有限公司、湖北永阳防水材料股份有限公司、唐山德生防水材料有限公司、科德宝宝利得（上海）贸易有限公司、陕西昌炎置业有限公司、宁波市鄞州劲松防水材料厂、新乡日月防水技术有限公司。

沥青丶油膏防水材料试验作业指导书18页word文档

沥青丶油膏防水材料试验作业指导书沥青、油膏防水材料试验作业指导书（NTJCZ-TG11）1.适用范围本作业指导书适用于建筑石油沥青，聚氯乙烯弹性防水涂料，聚氯乙烯建筑防水接缝材料试验。

2.建筑石油沥青2.1分类建筑石油沥青按针入度不同分为10号、30号和40号三个牌号。

2.2执行标准《石油沥青取样法》 GB/T11147《石油沥青软化点测定法》GB/T4507《石油沥青延度测定法》GB/T4508《石油沥青针入度测定法》GB/T45092.3试验方法2.3.1软化点沥青的软化点是试样在测定条件下，因受热而下坠达25mm时的温度，以℃表示。

1）准备工作所有石油沥青试样的准备和测试必须在6h 内完成，煤焦油沥青必须在电4.5ｈ内完成。

小心加热试样，并不断搅拌以防止局部过热，直到样品变得流动。

小心搅拌以免气泡进入样品中。

石油沥青样品加热至倾倒温度的时间不超过2h，其加热温度不超过煤焦油沥青预计软化点 110℃。

煤焦油沥青样品加热至倾倒温度的时间不超过30min，其加热温度不超过煤焦油沥青预计软化点 110℃。

如果重复试验，不能重新加热样品应在干净的容器中用新鲜样品制备试样。

若估计软化点在120℃以上，应将黄铜环与支撑板预热至9><>80～100℃，然后将钢环放到涂有隔离剂的支撑板上．否则会出现沥青试样从铜环中完全脱落。

向每个环中倒入略过量的沥青试样，让试件在室温下至少冷却30min。

对于在室温下较软的样品，应将试件在低于预计软化点10℃以上的环境中冷却30min。

从开始倒试样时起至完成试验的时间不得超过240min。

当试样冷却后，用稍加热的小刀或刮刀干净地利去多余的沥青，使得每一个圆片饱满且和和环的顶部齐平。

2）试验步骤选择下列一种加热介质。

新煮沸过的蒸馏水适于软化点为30～<>80℃的沥青，起始加热介质温度为5±1℃。

甘油适于软化点为<>80～157℃的沥青，起始加热介质温度为30±1℃。

1弹性体改性沥青防水卷材检测细则

1.概述1.1执行标准GB18242-2008《弹性体感性沥青防水卷材》1.2范围1.2.1本作业指导书适用于聚脂毡、玻纤毡玻纤增强聚氨毡为胎基、以苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作石油沥青改型剂，俩面覆以隔离材料所制成的防水卷材。

1.2.2本作业指导书不适用于其他改型沥青、胎基和上表面材料制成的沥青防水卷材。

1.3分类1.3.1按胎基分为聚脂毡（PY）和玻纤胎（G）、玻纤增强聚酯毡（PYG）.1.3.2按上表面隔离材料分为聚乙烯膜（PE）、细砂（S）与矿物颗粒（M）。

下表面隔离材料为细砂（S）、聚乙烯膜（PE）。

1.3.3按材料性能分为Ⅰ和Ⅱ型。

1.4本试验室检验项目及物理力学性能要求1.4.1本试验坐检验项日:拉力和延伸率;不透水性;耐热性:低温柔性。

1.4.2物理力学性能要求见表1表12.试验样品2.1样品接收2.1.1组批以同一类型、统一规格100002为批,不足10000㎡时亦可作为一批。

2.1.2抽样2.1.2.1在每批产品中随机抽取5卷进行单位面积质量、面积、厚度及外观检查。

2.1.3物理学性能样品2.1.3.1将取样卷材切除距外层卷头2500mm后,取1m长的卷材按GB/T328.4取样方法均匀分布裁取试件,块物理力学性能检测用,另一块备用。

2.1.3.2按表2规定尺寸和数量切取试件。

3拉力试验3.1执行标准GB18242-2008《弹性体沥青防水卷材》3.2仪器设备3.2.1拉力试验机本试验室选用WDL-10电了万能试验机3.2.3量尺精确度lmm3.3实验准备3.3.1实验温度试验温度23±2℃,并记录。

3.3.2样品预处理将试件置于23±2℃温度下不少于24h3.4实验步骤3.4.1校准试验机3.4.2调整好拉力机后将定温处理的试作夹持在夹具中心,并不的歪斜,上下夹具之间的距离为180mm。

3.4.3开动拉力机,拉伸速度为50mm/min,使受拉试件被拉断为止,记录最大拉力及最大拉力时伸长值。

沥青防水卷材试验方法

沥青防水卷材试验方法本文中沥青防水卷材包括弹性体改性沥青防水卷材和复合胎柔性沥青防水卷材。

一、取样规则：1.复合胎柔性沥青防水卷材：每1000卷为一批，不足者也按一批计算，在同批卷材中任取一卷卷材，切除距外层卷头2.5m后，顺纵向切取长度1m的全副卷材二块。

2.弹性体改性沥青防水卷材：以同一厂家、同品种、同标号的，不超过1000卷为一批，在同批卷材中任取一卷卷材，切除距外层卷头2.5m后，顺纵向切取长度1m的全副卷材二块。

二、低温柔性试验方法：1.检测依据：《建筑防水卷材试验方法第14部分：沥青防水卷材低温柔性》 GB/T 328.14-20072.评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防水卷材》GB 18242-2008;复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.3.试验所需仪器：低温箱、低温柔度仪、钢尺、剪刀、镊子等。

4.试样制作：矩形试件尺寸150x25mm，误差在1mm以内，共计2组各5个试件，试件从试样宽度方向上均匀裁取，长边在卷材的纵向，裁取时应距离卷材边缘不少于150mm，注意标好上表面（5个）和下表面（5个）分别试验。

试件试验前应在23摄氏度的平板上放置至少4h。

5.试验方法：设定低温柔度仪的温度：上面的温度为低温箱内防冻液的温度，下面温度为根据规范设定的试验温度（例如弹性体改性沥青II的设定温度为-25摄氏度）。

然后设置柔度仪右侧卷材在防冻液中的浸泡时间（弹性体改性沥青为1h），调整中轴按钮为上升。

6.当柔度仪显示温度达到设定温度后按照次序放入试件即可，达到设定时间后关闭机器取出试样观察裂缝情况。

三、拉伸试验方法：1.检测依据：《建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能》 GB/T 328.8-20072.评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防水卷材》GB 18242-2008;复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.3.试验所需仪器：电子拉力计、钢尺、剪刀等。

沥青防水卷材可溶物含量试验方法

团体标准T/HBBWA61-2019沥青防水卷材可溶物含量试验方法Test Method for dissoluble composite of membrane of asphaltwaterproofing membrane（征求意见稿）2019-11-05发布20XX-XX-XX实施前言本标准依据GB/T1.1—2009给出的规则起草。

本标准由河北省建筑防水协会、唐山德生科技有限公司联合提出。

本标准起草单位；河北省建筑防水协会唐山德生科技有限公司……本标准参加起草单位：……本标准主要起草人：……目次1范围 (1)2规范性引用文件 (1)3定义 (1)4原理 (2)5仪器设备 (2)6抽样 (2)7试件制备 (2)8步骤 (2)9结果表示、计算和试验方法的精确度 (2)10实验报告 (3)建筑防水卷材可溶物含量试验方法1范围本标准规定了沥青防水卷材可溶物含量的测定方法。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则3定义可溶物含量dissoluble composite of membrane单位面积防水卷材中可被选定溶剂溶出的材料的质量。

4原理试件在选定的溶剂中萃取直至完全后，取出试件让溶剂挥发，烘干并冷却后计算试件质量差值，得到可溶物含量。

5仪器设备5.1分析天平称量范围大于100g，精度0.001g。

5.2萃取器500mL索式萃取器。

5.3鼓风烘箱温度波动度±2℃。

5.5溶剂三氯乙烯（化学纯）或其他合适溶剂。

5.6滤纸直径不小于150mm 。

6抽样抽样按GB/T 328.1进行。

7试件制备对于整个试验应准备3个试件。

(完整版)1弹性体改性沥青防水卷材检验细则—1

1.概述1.1执行标准GB18242—2000《弹性体改性沥青防水卷材》1.2范围1.2.1本作业指导书适用于聚脂毡或玻纤毡为胎基、苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作改型剂，两面覆以隔离材料所制成的建筑防水卷材（简称“SBS”卷材）。

1.2.2本作业指导书不适用于其他改型沥青、胎基和上表面材料制成的沥青防水卷材。

1.3分类1.3.1按胎基分为聚脂胎（PY）和玻纤胎（G）。

1.3.2按上表面隔离材料分为聚乙烯模（PE）、细砂（S）与矿物粒（片）料（M）三种。

1.3.3按物理力学性能分为I和II型。

1.3.4卷材按不同胎基，不同上表面材料分为六个品种见表11.4.1本试验室检验项目：厚度、拉力和延伸率；不透水性；耐热度：低温柔度。

1.4.2物理力学性能要求见表22.1样品接受2.1.1组批以同一类型、统一规格10000m2为一批，不足10000m2时亦可作为一批。

2.1.2抽样2.1.2.1在每批产品中随机抽取5卷进行卷重、面积、厚度及外观检查。

2.1.2.2从卷重、面积厚度及外观合格的卷材中抽取1卷进行物理力学性能试验。

2.1.3物理力学性能样品2.1.3.1将取样的一卷卷材切除距外层卷头2500mm后，顺纵向切取长度为800mm的全幅卷材两块，一块物理力学性能检测用，另一块备用。

2.1.3.2按表3规定尺寸和数量切取试件,试件边缘与卷材纵向边缘间的距离不小于75mm。

3.1执行标准GB18242-2000《弹性体沥青防水卷材》3.2仪器设备3.2.1拉力试验机要求能同时测定拉力与延伸率,测量范围0~2000N,最小读数5N,夹持宽度不小于50mm，拉力机在无负荷的情况下空夹具自动下降速度为40-50mm/min3.2.2本试验选用LSG5000N电子拉力试验机.。

3.2.3量尺,精确度1mm。

3.3试验准备3.3.1试验温度试验温度23±2℃,并记录。

3.3.2样品预处理将试件置于23±2℃温度下不少于24h3.4试验步骤3.4.1校准试验机3.4.2调整好拉力机后,将定温处理的试件夹持在夹具中心,并不的歪斜,上下夹具之间的距离为180mm。

防水卷材检验方法

1 目的：通过对防水卷材的物理力学性能检验，以了解其相应品种卷材的质量。

2 引用标准JC/T690——2008沥青复合胎柔性防水卷材GB18243——2008塑性体改性沥青防水卷材GB18242——2008弹性体改性沥青防水卷材GB/T328.1～27——2007沥青防水卷材试验方法3 环境要求：试验温度范围为15～30℃4 拉伸强度和延伸率4.1仪器器具4.1.1 拉力试验机：有足够量程（至少2000N）和夹具移动速度（100±10）mm/min，夹具夹持宽度不小于50mm，能同时测定拉力与延伸率。

4.2抽样抽样按GB/T 328.1 进行。

4.3 试件制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。

试件在试样上距边缘100mm以上任意裁取，用模板，或用裁刀，矩形试件宽为（50±0.5）mm，长为（200mm+2×夹持长度），长度方向为试验方向。

表面的非持久层应去除。

试件在试验前在（23±2）℃和相对湿度（30-70）%的条件下至少放置20h。

4.4步骤将试件紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。

夹具间距离为（200±2）mm，为防止试件从夹具中滑移应做标记。

当用引伸计时，试验前应设置标距间距离为（180±2）mm。

为防止试件产生任何松弛，推荐加载不超过5N的力。

试验在（23±2）℃进行，夹具移动的恒定速度为（100±10）mm/min。

连续记录拉力和对应的夹具（或引伸计）间距离。

4.5 结果表示、计算和试验方法的精确度4.5.1 计算记录得到的拉力和距离，或数据记录，最大的拉力和对应的由夹具（或引伸计）间距离与起始距离的百分率计算的延伸率。

去除任何在夹具10mm以内断裂或在试验机夹具中滑移超过极限值的试件的试验结果，用备用件重测。

最大拉力单位为N/50mm，对应的延伸率用百分率表示，作为试件同一方向结果。
