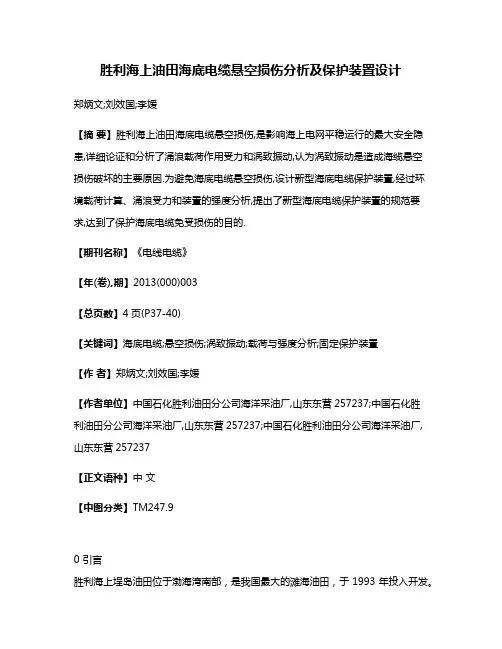

胜利海上油田海底电缆悬空损伤分析及保护装置设计
胜利海上油田海底电缆悬空损伤分析及保护装置设计郑炳文;刘效国;李媛【摘要】胜利海上油田海底电缆悬空损伤,是影响海上电网平稳运行的最大安全隐患,详细论证和分析了涌浪载荷作用受力和涡致振动,认为涡致振动是造成海缆悬空损伤破坏的主要原因.为避免海底电缆悬空损伤,设计新型海底电缆保护装置,经过环境载荷计算、涌浪受力和装置的强度分析,提出了新型海底电缆保护装置的规范要求,达到了保护海底电缆免受损伤的目的.【期刊名称】《电线电缆》【年(卷),期】2013(000)003【总页数】4页(P37-40)【关键词】海底电缆;悬空损伤;涡致振动;载荷与强度分析;固定保护装置【作者】郑炳文;刘效国;李媛【作者单位】中国石化胜利油田分公司海洋采油厂,山东东营257237;中国石化胜利油田分公司海洋采油厂,山东东营257237;中国石化胜利油田分公司海洋采油厂,山东东营257237【正文语种】中文【中图分类】TM247.90 引言胜利海上埕岛油田位于渤海湾南部，是我国最大的滩海油田，于1993年投入开发。
经过胜利海洋人的不断探索与实践，创出了一条以卫星平台海底电缆卫星平台海底电缆中心平台海底电缆陆地为主的开发建设模式。
使用的电能绝大部分由陆地变电站供给，经海底电缆输送至海上中心平台，平台间由海底电缆组成“手拉手式”的环网供电模式，将电能供给各卫星平台。
目前，海上已建成平台发电站一座、35 kV变电站4座、6 kV变电站84座，海底电缆铺设总长293.4 km。
作为海上电力输送的大通道，海底电缆一旦发生故障会造成大面积的停电，影响油井正常生产，其直接及间接经济损失可达到上亿元。
根据统计，海底电缆在胜利海上油田最大的损伤原因，是海底电缆悬空没有得到有效的治理和防护。
研究分析后发现海底电缆悬空损伤的主要是由涌浪载荷作用和涡致振动造成的。
为此我们设计海底电缆出海沟后的保护装置，以避免悬空损伤。
1 悬空海底电缆的受力分析在胜利海上油田海底电缆敷设施工中，特别是登陆采油平台时，海底电缆需提前从海缆沟出沟，才能确保海底电缆在合理的弯曲半径内，以一定角度上行至海上石油平台导管架上的护管内。
综合自动化变电站设备巡视标准化管理
综合自动化变电站设备巡视标准化管理[摘要]近几年随着油田电网变电站综合自动化改造的不断进行，许多常规变电站被改造成了综合自动化变电站，这也给变电站的运行管理提出了新的要求。
本文针对综合自动化变电站巡视管理存在的问题，从提高值班员标准化管理认识、建全设备巡视管理制度、完善设备巡视内容、改进设备巡视手段、实施标准化巡视效果等几个方面，系统介绍了综合自动化变电站巡视标准化管理的经验，进而实现变电站标准化、规范化管理。
[关键词]综合自动化变电站设备巡视标准化管理中图分类号：td327.3 文献标识码：a 文章编号：1009-914x （2013）08-118-01引言设备的巡视管理是变电站运行管理工作中十分重要的一方面，只有通过全面细致的巡视，及时发现设备存在的缺陷和隐患，并采取相应措施，才能确保变电站的安全可靠运行。
通过实施巡视标准化管理，可以进一步提高设备巡视的标准化、信息化管理水平。
1.综合自动化变电站巡视管理存在的问题胜利油田电力管理总公司所辖变电站的巡视管理目前执行的是2002年胜利油田《变电所运行管理规范》企业标准，随着近几年变电站综合自动化改造的进行，一部分新型的一次设备、二次设备在电网中投入运行，而这些新设备的巡视方法、巡视标准没有及时进行更新，这也出现了值班员在巡视过程中巡视内容不细致，不能及时发现设备存在的缺陷，或者对发现的缺陷判断不准，没有及时采取应对措施，造成缺陷处理不及时而引发电网事故的发生，影响了电网的安全运行。
2.综合自动化变电站设备巡视标准化管理内容2.1提高值班员对设备巡视标准化管理的认识。
基层队多次召开标准化管理动员会，并将变电站巡视标准化管理作为年度基层队管理创新的重点，明确了工作总体目标、指导思想和具体计划，详细制定了实施细则，并将各项任务落实到人头。
通过座谈会、培训会等各种形式统一各变电站思想，极力消除值班员应付心理，并将巡视标准化管理的完成情况纳入到对变电站的考核，运用正激励机制，充分调动值班员的积极性。

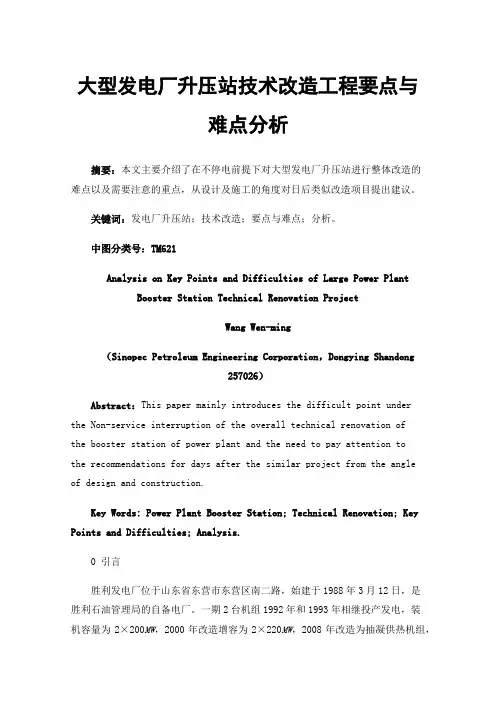

大型发电厂升压站技术改造工程要点与难点分析
大型发电厂升压站技术改造工程要点与难点分析摘要：本文主要介绍了在不停电前提下对大型发电厂升压站进行整体改造的难点以及需要注意的重点，从设计及施工的角度对日后类似改造项目提出建议。
关键词：发电厂升压站；技术改造；要点与难点；分析。
中图分类号：TM621Analysis on Key Points and Difficulties of Large Power Plant Booster Station Technical Renovation ProjectWang Wen-ming（Sinopec Petroleum Engineering Corporation，Dongying Shandong257026）Abstract：This paper mainly introduces the difficult point underthe Non-service interruption of the overall technical renovation ofthe booster station of power plant and the need to pay attention tothe recommendations for days after the similar project from the angleof design and construction.Key Words: Power Plant Booster Station; Technical Renovation; Key Points and Difficulties; Analysis.0 引言胜利发电厂位于山东省东营市东营区南二路，始建于1988年3月12日，是胜利石油管理局的自备电厂。
一期2台机组1992年和1993年相继投产发电，装机容量为2×200MW，2000年改造增容为2×220MW，2008年改造为抽凝供热机组，单台机组额定抽汽量为200t/h，最大抽汽量为220t/h。
中国石油化工股份有限公司胜利油田分公司胜利采油厂_企业报告(业主版)
本报告于 2023 年 08 月 21 日 生成
4/20Biblioteka （3）修缮工程（4）重点项目
项目名称
中标单位
中标金额（万元） 公告时间
TOP1
胜利采油厂机采装备服务部油管 胜利油田胜采工程 堆放场地维修工程合同等三项工 有限公司
67.7
程工程施工工程施工_--
胜利油田胜中建筑
TOP2 胜利采油厂油气集输管理中心防 安 装 工 程 有 限 责 任
1.2 需求趋势
近 3 月(2023-06~2023-08)：
近 1 年(2022-09~2023-08)：
本报告于 2023 年 08 月 21 日 生成
1/20
近 3 年(2020-09~2023-08)：
1.3 项目规模
1.3.1 规模结构 近 1 年中国石油化工股份有限公司胜利油田分公司胜利采油厂的项目规模主要分布于 100-200 万区间， 占项目总数的 33.3%。500 万以上大额项目 3 个。 近 1 年(2022-09~2023-08)：
\
火堤维修工程工程施工_--
公司
TOP3
胜利采油厂集输管理中心化验室 维修工程工程施工_--
胜利油田胜采工程 有限公司
\
TOP4 胜利采油厂水井油管修复、抽油
\
杆清洗修复项目
*按近 1 年项目金额排序，最多展示前 10 记录。
2022-11-11 2022-10-24 2022-11-18 2022-12-08
目录
企业基本信息 .................................................................................................................................1 一、采购需求 .................................................................................................................................1
现河采油厂电力系统五位一体化管理模式
现河采油厂电力系统五位一体化管理模式现河采油厂电力系统“五位一体化”治理模式的建立与运行项目负责人：李建斌王新民项目参加人：张德东吕晓峰闫乃剑胜利油田现河采油厂二○一○年十一月现河采油厂电力系统“五位一体化”治理模式的建立与运行一、前言现河采油厂成立于1986年1月28日，是中国石油化工股份胜利油田分公司下属的一个集勘探、开发、输油于一体的原油、天然气生产开发企业。
1989年，随着油田的进展，供电线路日益增多，负荷加大，为强化治理，治理局决定将6KV高压供电线路按所管区域分给各采油厂治理，因此现河、王岗等地区的52条516公里的供电线路划归现河采油厂治理。
相伴着采油厂油藏开发的不断进展，采油厂电网也经历了飞跃式的进展。
目前采油厂所辖6kV油网线路71条833公里，各类变压器1685台，安装容量185517kVA，要紧分布在郝家、史南、现河庄、王家岗、牛庄、乐安六个油区，由油田电力总公司17座变电站携带运行。
农网6-10kV线路54条，总长度235.42公里，各类变压器436台，安装容量33390kVA，由垦利电业局、广饶电业局、广北农场电业局、东营区电业局、东营电力集团、博兴电业局六家电业局25座变电站携带运行。
采油厂电力运行经历了四个时期：第一个时期1989年至1997年随着采油厂生产规模的不断扩大，电网不断向外延伸，采油厂用电量不断上升，转供地点用户不断增加，到1997年转供地点变压器达到526余台、容量4.58万千伏安，全厂用电量达到5.18亿千瓦时的有史以来最高峰；第二时期1997年至2002年治理局进行大规模用电治理转供地点变压器改出95%，流失电量情形得到全然性改变，全厂用电量达到3.5亿千瓦时，用电量减少1.68亿千瓦时；第三时期2002年至2006年，由电加热用电的大幅上升、转供用电显现小幅反弹，用电出现上升趋势；第四时期2007年采油厂成立电力节能项目组，实施五期分网改造、电加热及电泵治理、节能电机改造等压减用电措施，用电上升趋势得到有效操纵。
实行精细管理,创建一流精品工程
实行精细管理,创建一流精品工程作者：汤蓉来源：《城市建设理论研究》2013年第27期摘要：本文通过对滩海地区电网现状进行了分析，提出了滩海产能供电工程建设方案，并对“滩海地区产能供电工程”的管理创新和提质增效的探索，对当前同类工程管理具有一定的现实意义。
关键词：管理电网现状精品工程中图分类号：U665.12文献标识码： A引言：随着中国石化总公司对胜利油田滩海油区的大力开发，胜利滩海地区产能建设的用电负荷正在快速增长。
根据未来规划，需在埕岛油田老区新打272口调整井，新区打40口新井。
《埕岛油田主体及西北部开发规划》预测：该区域2012年用电负荷发展为58MW，到2022年为71MW。
埕岛油田位于渤海湾南岸极浅海水域，是我国首个200万吨级浅海大油田，成为胜利油田重要的资源产能阵地。
如何能够满足该地区用电需求，本文作了深入的探讨。
1.滩海地区电网现状1.1后续供电能力不足。
胜利油田电网在滨海油区仅建设有220kv新孤变电站一座，110kV变电站4座，35kV正式变电站14座，35kV简易变电站5座,主要负责孤东、桩西、海洋采油厂、仙河社区及附近相关单位的生产生活用电，电网系统基本处于满负荷运行状态。
埕岛海岸仅有一座110kv海洋变电站，已满负荷运行。
无法满足新增电力负荷要求。
1.2导致现状原因。
主要是滩海油区的用电负荷发展较快。
根据《胜利油田电网调整规划》预测，胜利油田滨海地区电网最大负荷年增长值为3.75%，到2015年预测比2009年负荷增量为67MW。
埕岛油田：老区和西北新区的产能建设将使埕岛油田在2022年的负荷达到71MW，埕岛油田区块内尚缺少主变供电能力79MW。
滨海油区用电负荷分配比例近年来发生了较大变化。
除油气生产、其他工农业生产外,居民生活用电增长较快。
可见，海上油田产能负荷大幅提高和陆上负荷自然增长，使滨海电网供电保障能力难以为继。
2.滩海产能供电工程建设方案根据《埕岛油田主体及西北部开发规划》，在满足“胜利滩海地区产能规划建设”供电需要前提下，考虑滨海电网同期负荷发展，系统性的提高电网转供电能力，优化电源建设，适当预留未来电网架构的合理发展空间。
高压变压器故障原因分析及处理办法
24胜利油田变电站主变压器（单台容量超过5000kVA）部分运行时间超过十年，胜利油田电力管理总公司现管辖180座变电站272台大型油浸变压器，渗漏油现象一直是油浸式变压器运行中常见问题，变压器本体密封面、瓦斯继电器、散热片与本体连接处等部位存在渗漏油，渗漏油问题如果不及时处理，将危机变压器的带负荷安全运行，发生主变压器事故将造成更大损失，公司针对变压器渗漏油多发生在绝缘套管、密封面、焊结缝等处这些问题进行技术攻关。
1 处理变压器套管发热现象油田某台主变压器的110kV侧套管发热3次，负荷分别在67，67，86MW，当时的月份在十月底和十一月初，外界环境温度都在10℃左右，但套管发热点的温度分别在100℃、120℃和91.5℃。
根据上述故障现象，对故障的分析初步认为：接线板和压盘顶端之间的接触不良，修试中心的人员打磨了触头，涂抹了导电膏。
但故障情况没有从根本上得到解决。
10天后故障情况再次出现，根据上次的处理经验，认为故障情况应该不是在佛手处，可能是压盘与主变出线之间的接触问题，打开压盘后，发现主变出线与压盘底部之间有放电的痕迹，而且压盘和主变出线之间主要靠内螺纹连接，修试中心人员打磨后，恢复了主变运行。
图1 主变出线接头与压盘的内部结构图运行一个月后，Ⅰ#主变本体110kV侧A相出线套管接头又出现发热的情况，主变此时所带的负荷为94.6MW，接头温度为86℃，此次测量温度与上次不同的地方在于测温工具更换了。
以前值班员利用的测温设备为RAYTEC RAYMX2C的测温仪，此种测温仪为点式测温仪，在近距离测温方面，指（2~3）米之内，测量值比较符合实际值；在远距离测温方面，虽然本产品在测温时，根据距离远近有一个修正系数，但从实际的测温情况看，衰减现象比较明显，而且难以准确定位发热点，在几次自己做的试验中，发现确实有此种情况存在。
本次测温的工具为LASER RADIATION T2型面测温仪，此种测温仪可以实现电脑自动找点，可以准确的测量出整个物体的平均温度、找出温度最高点，并测量出最高点的温度，而且修正系数较为准确，误差较小，图2为新式测温仪的温度测量保存图。
打造智慧新电力——中国石化胜利油田电力分公司构建智慧能源新生态纪实
中国石化胜利油田电力分公司深度融入传统油气、新能源、绿色低碳“三大产业”新布局，以高质量发展指标为牵引，加快建设“源网荷储”智慧能源系统，着力构建智慧能源新生态、探索经营管理新模式、拓展绿能服务新业态，以创业创新再造新电力的实际行动，在新时代新征程上立新功创佳绩。
经过40年专业化发展积淀，油田电网拥有13326公里输配电线路，是全国规模最大、电压等级齐全、“源网荷储”要素富集的企业自备电网之一。
电力分公司依托“源网荷储”智慧能源管控系统平台，行使调度职能，充分发挥电网的稀缺资源优势，全力支撑油田多元能源智慧协同、互联互通，保障各类新能源高效利用和各类负荷友好接入，初步实现了“煤打造智慧新电力——中国石化胜利油田电力分公司构建智慧能源新生态纪实通讯员 张军鸽 颜 曾 胡 燕 摄 影 朱克民 颜 曾 魏 莉 冯靖靖图为“马广俊创新工作室”成员对创新成果“线路故障定位仪”进行试验，该设备能实现对线路故障的快速精准定位图为“源网荷储”智慧能源管控取得阶段性成果，初步实现了“煤电、绿电、网电”灵活安全互济，油气生产用电绿电占比首次超过15%电、绿电、网电”灵活安全互济，“主网、配网、微网”高效协同互动，探索形成了油气领域能源清洁开发高效利用的“胜利经验”。
在目前电力市场10%现货交易比例下，该公司实现油田自发绿电全额消纳，油气生产用电绿电占比首次超过15%。
同时，该公司积极融入油田绿色产业发展，在承担共计265兆瓦光伏电站运维管理的基础上，主动承接孤东106兆瓦光伏项目电力配套建设和油田5个共计11.8兆瓦分布式光伏站建设，实现了光伏电站规划设计、工程建设、运行管理的一站式服务。
该公司着眼油气开发与新能源发展的需要，打破油田当前电网外部电源支撑薄弱、外输通道受限的被图为员工对220千伏九孤线进行登杆检查并安装线路可视化装置，实现油田主干线路可视化全覆盖动局面，使电网结构形态适应油田新型电力系统建设需求。
该公司在2023年9月15日开始陆续从国网引入12条新的220千伏主电源，实现主电源线路数量、能源交互效率“两个翻番”，形成能源互联、稳固可靠、运行方式灵活高效的油田电网新构架。
6-10KV线路管理与配电网运行信息管理系统衔接问题
6/10KV线路管理与配电网运行信息管理系统衔接问题探讨[摘要] 按照胜利采油厂建设数字化油田的总体规划，配电网信息化作为其中重要的基础部分，有其重要的作用。
建设“胜利油田配电网生产运行信息管理系统”的目的在于：改善供电质量，提高供电可靠性，快速排除线路故障，降低运行费用，提高经济效益，减轻劳动强度，实现电网的自动、优化、高效运行。
[关键词] 配电网运行管理系统功能应用效益随着信息技术、自动化控制技术和通讯技术的不断发展，配电网信息化技术得到不断的发展和完善，在胜利采油厂也经历了从实验到成熟应用的阶段，并取得了显著的经济和社会效益。
近年来，胜利采油厂实施了6/10kv线路配电网运行信息管理系统开发及应用，从而使6/10kv线路配电网运行信息管理系统真正步入了实质性实施阶段，为实现数字化采油厂建设向前迈出了一大步。
一、胜利采油厂6/10kv配电网现状分析胜利采油厂配电系统担负着为油气生产和油区工农业生产及生活用电的任务。
目前采油厂共管辖 6/10kv配电线路69条、共计869.05km。
近年来虽然对电网进行了大量的技术改造，但整个配电系统仍然存在不少问题，严重影响着电网的安全经济运行，主要表现在：1、配电网生产运行管理手段落后。
现有的对配电网的管理手段主要采用人工巡视检查、事后应急处理等原始落后方式。
由于缺少必要的电网实时监控手段，不能实时对配电线路的运行状况进行监控和管理，当线路设备发生异常和发生故障时，不能及时发现和处理，只能被动地处理；线路被一些不法分子盗窃、破坏时，也难以及时发现；电能质量不能满足生产要求时，也缺少必要的手段进行监视和调节，严重的影响了配电网的安全运行。
2、事故应对措施少，处理效率低。
由于线路长，分支多，当线路发生故障时，采用人工方式层层通知安排，再采取人工寻线的方式查找故障地点，因而故障查找效率很低，造成停电时间长；由于缺少必要的手段，更容易造成事故的扩大，影响更多的油井的供电，造成更大的生产和经济损失。
中性点不接地系统电压互感器
中性点不接地系统四PT方式综合机理研究摘要：中性点不接地系统地铁磁谐振是影响其供电可靠性地主要因素之一•由于铁磁谐振形成地复杂性，对于铁磁谐振地防治难度也非常大目前常见地方法基本上可以归纳为主动防御和被动防御两类•主动防御主要是增加电压互感器对地阻抗或采用容性电压互感器等；被动防御主要是在互感器二次加阻尼电阻或微机消谐装置增强对谐振发生地阻尼等•在这些措施中，电压互感器四PT接线方式是一项非常有效地措施,但是在以往地研究中只侧重零序PT本身增加对地阻抗地作用,将零序PT与电压互感器二次△绕组地作用分开讨论，忽略了厶绕组对铁磁谐振地阻尼和消谐作用，实际上它们发挥地作用是综合性地•通过本文地研究认为该接线方式对于保证中性点不接地系统地长时间接地故障下安全运行和消除系统铁磁谐振具有很好地效果，具有其他消谐措施无法比拟地作用.b5E2RGbCAP 关键词：中性点不接地系统；铁磁谐振；电压互感器；接线方式；零序PT；消谐引言：胜利油田电网共有35kV~220kV变电站179座,电力线路5300km其中6~35kV 线路510条,3800km.年平均接地障碍500多次，平均每条线路一次以上，对系统地安全运行造成了严重地影响，每年因接地引起地铁磁谐振造成地损失以百万元计•因此,研究铁磁谐振地防治对于提高油田电网地可靠性，保证油田原油生产地正常运行有重大地意义.p1EanqFDPw中性点不接地系统在提高供电可靠性方面较中性点接地系统具有很大优势；但由于系统中接有电压互感器等对地电感元件，在系统扰动时,易发生铁磁谐振过电压［1-2］，基波和高次谐波谐振过电压可达3~4 ；分频谐振过电压可达2 ⑻.为防治铁磁谐振过电压，各种措施层出不穷，大致可以分为两类：一类是改变系统电感电容参数，使其远离谐振地匹配条件，从而不容易激发谐振；另一类是消耗谐振地能量,阻尼抑制或消除谐振地发生⑷.常见地有：微机消谐装置、电压互感器开口三角加阻尼电阻、高压侧中性点加非线性阻尼电阻、电压互感器加装零序互感器等等，它们地实践运行效果也不尽相同•电压互感器加装零序互感器地接线方式克服了其它抑制铁磁谐振方法地缺点［5-16］.大量运行经验表明，该接线方式对防止铁磁谐振地发生是有效地［17-18］ . DXDiTa9E3d对于电压互感器四PT地研究，过去大都放在零序PT地高压阻抗对于谐振地阻尼作用方面，而忽视了四PT接线方式零序PT与电压互感器二次△绕组配合发挥消谐综合作用地原理•本文着重对因电压互感器产生地铁磁谐振机理和电压互感器加装PT消谐原理进行理论研究.RTCrpUDGiT为了叙述方便，在本文中将三相电压互感器称为电压互感器；将中性点地电压互感器称为零序PT；将有零序PT地电压互感器接线方式称为四PT接线方式；将没有零序PT地电压互感器接线方式称为三PT接线方式.5PCZVD7HXA 关于四PT接线方式当前有一些普遍地错误认识，在此一并纠正.主要地错误认识有以下两点：a＞当系统发生单相接地时，简单地认为三角形接线处有约25V零序电压.b＞、当系统发生单相接地时，闭合三角形绕组内有很大地环流，容易烧毁PT.这两种认识造成了对四PT接线方式应用地担心和不确定性，不合理地改变接线方式和在三角形处增加元件造成接线复杂化，使零序PT降低抵御零序电压地效果.jLBHrnAlLg一、电磁式电压互感器饱和过电压地机理在中性点不接地系统中，为了监视三相对地电压和计量、电压保护地需要，变电站母线上接有丫接线地电磁式电压互感器，电压互感器地接线方式普通为三PT 接线方式，图1a虚框内所示.于是,网络对地参数除了电力设备和导线地对地电容Co 之外，还有PT地励磁电感L,如图1b所示.正常运行时，电压互感器地励磁阻抗是很大地1 .-［，所以网络对地阻抗呈容性•三相基本平衡，电网中性点O地位移电压很小接近零•但系统中出现某些扰动，电网中性点就有较高地位移电压，即OO'之间产生较高地电压，使电压互感器三相电感饱和程度不同［19］,饱和程度低地相对地呈容性；饱和程度过高地相对地呈感性，这时就可能激发铁磁谐振，从而引起过电压.如图1b所示.XHAQX74J0XL _ _ ———————(1a )JYM a YM b YM c YM(I 1b)常见地使电压互感器产生饱和地情况，即所谓地系统扰动有：电压地突然送电,使其某一相或两相绕组内出现巨大涌流；由于雷击、导线碰树、导线挂异物、导线断线电源侧接地或其他原因线路瞬间单相弧光接地，使健全相电压突然升至线电压，而故障相在接地消失时又有可能有电压地突然上升，在这些暂态中也会有很大涌流；传递过电压，例如高压绕组发生单相接地或不同期合闸，低压侧有传递过电压使电压互感器饱和等等丄DAYtRyKfE由于电压互感器地三相电感饱和程度不同，会出现电压互感器地一相或两相电压升高，也可能三相电压同时升高•与此同时，电源变压器绕组电势丨、丨和则维持不变，它们是由发电机地正序电势所决定地•由于通常情况下电压互感器中性点是直接接地地，因而,整个电网对地电压地变动表现为电源中性点“0”地位移，这与系统内出现单相接地时地现象相仿，但实际上并不是单相接地，所以称为虚幻接地，又称为电网中性点位移现象•中性点位移电压越高，相对地电压越高，电压互感器饱和程度越高.Zzz6ZB2Ltk从以上分析可知，引起电压互感器饱和地主要根源是系统内出现零序电压，而电压互感器地饱和会使系统对地地感抗降低，引起铁磁谐振.又由于铁芯地饱和会引起电流、电压波形畸变，产生谐波，故也可能产生谐波谐振过电压.dvzfvkwMIl 通常电压互感器地三PT接线方式地零序网络见图2•为方便分析，由于电压互感器负荷阻抗很大接近空载阻抗，图中忽略了电压互感器负荷阻抗对零序电压地影响；由于电压互感器地电阻远小于电抗,忽略电阻对零序电压地影响.rqyn14ZNXI X1为电压互感器高压侧电抗；X leo为零序激磁电抗.由于电压互感器为三相五柱式或单相互感器组，零序磁通能在铁芯中顺畅流通，因此零序激磁电抗与电压互感器地空载电抗相等.EmxvxOtOcoX,U fX，(2)当系统发生前述地扰动发生中性点位移，即产生零序电压时，零序电压几乎全部作用在电压互感器上产生零序磁势与电网电源电压产生地磁势地相量和共同对互感器激磁，造成电压互感器饱和，各相电压互感器地饱和程度与相量和地大小有关.SixE2yXPq5单相稳定接地是一个特例，图3是稳定单相接地时地电势相量图，如A相接地.图3丨、 、—分别为电源施加在电压互感器地三相电压；为中性点位移电压，亦即零序电压•由于中性点不接地系统接地短路电流很小 ，因此，根据对称分量法，正序电压 约等于电源电势，负序电压约等于零,零序电压约等于 一1 •可见B 相和C 相电压 互感器地电压为电源电压和零序电压地相量和 ，即线电压 •和」.6ewMyirQFL根据GB1207-2006《电磁式电压互感器》中规定，中性点不接地系统电磁 式电压互感器地额定电压因数值为 1.9倍,8小时[20].kavU42VRUs 表1为目前市场上JDZJ-10电压互感器励磁特性实验数据•从表中可以看出 在1.9倍额定电压时励磁电流是额定电压时地 14.6倍,说明在1.9倍额定电压时 电压互感器铁芯已进入饱和区.图4为根据表1数据JDZJ-10型电压互感器地伏 安特性曲线.y6v3ALoS89表1 施加电压＜V )57. 7 110 电流＜A )0. 13 1. 9U 1.1 3 U I ........0 1.3 5 10 15~ 20图4在稳定地单相接地，并且电压互感器铁芯质量合格时，电压互感器是能够耐 受线电压地.但是若系统电压较高(正常运行时系统电压可能达 1.1倍地线电压或 更高些〉,或电压互感器铁芯质量较差，或发生间歇性接地，或产生电弧接地过电压 或发生系统电压扰动就会导致电压互感器铁芯过饱和 ，导致保险熔断，甚至激发o A - -U - O 1B铁磁谐振烧毁电压互感器.M2ub6vSTnP二、电压互感器四PT接线方式防止铁磁谐振原理分析电压互感器四PT接线方式如图5所示.图5当系统产生零序电压时，电压互感器每相地零序电压在高压侧产生零序磁势,在铁芯中便有零序磁通流通[21].由于互感器铁芯中有零序磁通，因此在△侧产生零序感应电势，△侧便有零序电流，该零序电流地作用是抵消高压侧地零序磁通因此从高压侧看电压互感器地零序电抗很小，约等于短路阻抗[22]. △侧产生地零序感应电势等于△侧绕组漏抗上地零序电压降与高压侧地感应电势相等.△侧闭合使得互感器地铁芯一旦产生零序磁通随即被消磁不会产生饱和现象，从而不会发生因电压互感器饱和引起地铁磁谐振.OYujCfmUCw四PT接线方式等效零序网络如图6所示：为方便分析，由于电压互感器负荷阻抗很大接近空载阻抗，忽略电压互感器负荷阻抗对零序电压地影响；由于电压互感器地电阻远小于电抗，忽略电阻对零序电压地影响.eUts8ZQVRd图6X I为电压互感器高压侧漏抗；X n为△侧归算到高压侧地漏抗；X lcO为电压互感器地零序激磁电抗；X lcn为零序PT地零序激磁电抗.sQsAEJkW5T由于电压互感器为三相五柱式或单相互感器组，零序磁通能在铁芯中顺畅流通，因此零序激磁电抗与电压互感器地空载电抗相等；GMslasNXkA下面几种主要地系统运行状态讨论中性点加装零序PT后对于系统安全运行和防止铁磁谐振过电压地作用.1、系统单相接地a＞接地瞬间电压互感器地情况正常运行时零序PT地电压为零.系统发生单相接地瞬间，假设A相接地，如图5所示,产生零序电压•该零序电压几乎全部加在零序PT上［23］,零序PT会产生涌流，导致零序PT铁芯出现一定程度地饱和.TlrRGchYzg绝大多数接地故障，都发生在相电压经过最大值地瞬间［21］，一般情况下电压互感器不会在接地瞬间产生励磁涌流•为了说明问题，对最严重地情况进行分析•最严重地情况是接地瞬间故障相电压过零，会导致零序PT严重饱和，使零序PT 地对地阻抗大大降低，零序PT地X lcn降为漏抗用X n表示.PT地过饱和使得零序电压重新分配，零序网络如图6所示.7EqZcWLZNX由于电压互感器△绕组对零序磁通地去磁作用，使电压互感器零序阻抗很小，等于电压互感器地漏抗，零序电压在电压互感器上地分压依然不大，互感器铁芯不会饱和.接地瞬间电压互感器地零序电流和零序电压分别为：lzq7IGfO2EEO ；jr^ni经过几个周波后，零序PT地阻抗迅速恢复为激磁阻抗，零序电流也随之迅速降为三分之一地零序PT地相电压下地励磁电流.达到稳定接地状态.实际上，在此瞬态过程中，受电压互感器正序和负序阻抗地影响，零序电压要小于I二I，励磁涌流也比电压互感器在相电压下地励磁涌流小很多.由于是几个周波地瞬变过程，电压互感器不会损坏.zvpgeqJ1hk如果此时△侧开路，相当于图6地断开，由于失去了对电压互感器零序磁通地去磁能力，电压互感器地零序电抗为激磁电抗，在系统接地地瞬变过程中，非故障电压互感器与零序PT会先后饱和，如果饱和程度过高，会引起铁磁谐振过电压，因此△绕组开路或增加负载都会降低或丧失四PT接线方式地消谐作用.NrpoJac3v1b）系统稳定接地后电压互感器地情况系统经过过渡过程后产生零序电压 •约等于|二，由于△侧短接对电压互 感器铁芯零序磁通地去磁作用，电压互感器地零序阻抗很小，等于电压互感器地漏 抗,因此零序电压 •几乎全部加在零序 PT 上•由于电压互感器没有零序电压 电压互感器地中性点几乎不发生偏移，与正常运行状态几乎一样.与正常运行状态 不同地是，零序PT 也有相电压二I •此时，电压互感器△侧地零序电流约为零序 PT 励磁电流地三分之一 ＜注意此零序电流为△绕组对铁芯零序磁通消磁地电 流）；电压互感器地零序电压为：1nowfTG4KI所以，电压互感器在稳定接地时能够长时间运行，不受规程规定地接地时间 不允许超过两小时地时间限制，并且维护人员有更长地时间处理事故.fjnFLDa5Z 。
衡水等500kV输变电工程 - 国电科学技术研究院
密级：无500kV黄河输变电工程环境影响报告书（简要本）建设单位：山东电力集团公司评价单位：国电环境保护研究院目录1、项目建设必要性 (1)2、工程概况 (2)3、环境敏感区域与环境质量现状 (2)3.1环境保护目标 (2)3.2环境质量现状 (3)4、站址和线路的规划相符性 (4)5、环境影响评价主要结论 (4)5.1电磁环境影响 (4)5.2声环境影响 (6)5.3水环境影响 (6)5.4生态环境影响 (7)5.5工程占地影响 (7)6、公示 (7)7、评价结论 (7)1、项目建设必要性（1）满足东营市黄河以北地区供电负荷快速增长的需要随着国家黄河三角洲高效生态经济区建设的战略实施，东营加工业制造基地、国际绿色产业示范区、东营港经济开发区将加快开发建设，将推动东营市经济社会快速发展，同时带动用电负荷快速增长，尤其是东营市黄河以北区域，作为黄河三角洲开发的主战场，必将迎来经济社会以及用电负荷的高速发展期。
东营电网现有500kV变电站1座，变电容量1500MV A，预计2012年网供最大负荷2990MW，需500kV变电容量2826MV A，其中黄河以北区域最大负荷660MW、需500kV变电容量1008MV A。
因此，急需在东营市黄河以北地区增加500kV布点及变电容量，增强对该区域的供电能力。
（2）加强东营电网黄河以北网架，满足新建变电站接入系统要求截至2009年，东营市黄河以北地区最高电压等级220kV，没有统调电厂，也没有规划建设的电源项目，目前由滨州电网以及东营黄河以南电网供电，网架结构比较薄弱。
随着东营港经济开发区以及黄河三角洲高效生态经济区的开发建设，为满足负荷发展的需要，2010～2015年期间该区域将相继规划建设220kV孤北、仙河、薄家、炼化、陈庄等变电站，远景规划建设220kV港西、港南、河东站。
因此，在东营市黄河以北地区建设500kV黄河站有利于增强该区域220kV网架，并为规划的220kV变电站提供接入系统条件。
浅谈变电站电容器无功补偿方式及意义
浅谈变电站电容器无功补偿方式及意义摘要：电力系统的电压质量，直接影响工业产品的质量。
提高电网功率因数，确保供电质量和电网运行的经济性，对国民经济发展具有重大意义。
无功功率是影响电压质量的主要因素，电力系统的各节点无功功率平衡决定了该节点的电压水平，无功功率除了会引起电压降低，设备损坏，严重时还会使系统电压崩溃、解裂，造成大面积停电事故。
据统计，在电力系统中感应电动机约占全部负荷的50%以上，在电力系统的用户中还存在着大量无功源如轧钢机、电弧炉、电气化铁道等，同时用户中又有大量的对系统电压稳定性有较高要求的精密设备，如计算机，医用设备等，因此迫切需要对系统的无功功率进行补偿。
关键词：功率因数、无功补偿、电容器一、无功在供电系统中的影响1、接在电网中的许多用电设备是根据电磁感应原理工作的，我们最常见的变压器就是通过磁场才能改变电压并且将能量送出去，电动机才能转动并带动机械负荷。
磁场所具有的磁场能是由电源供给的，电动机和变压器在能量转换过程中建立交变磁场，在一个周期内吸收的功率和释放的功率相等，这种功率叫做感性无功功率。
电容器在交流电网中接通时，在一个周期内的，上半周期的充电功率和下半周期的放电功率相等，不消耗能量，这种充放电功率叫做容性无功功率。
感性负荷、有功功率、无功功率和视在功率的关系如图1所示：φ图1功率三角形式1—1： S=√P2+Q2式1—2： P=√S2- Q2=S*cosΦ式1—3： Q=√S2- P2=S*sinΦS—视在功率，kVAP—有功功率，kWQ—无功功率，kVarΦ—功率因数角，它的余弦（cosΦ）是有功功率和视在功率之比，称为功率因数。
即：cosΦ=P/S由功率三角形可以看出，在供电系统中输送的有功功率维持恒定的情况下，当用电企业的cosΦ越小，则所需要的无功功率越大，其视在功率也越大。
2、无功功率增大，即供电系统的功率因数降低将会引起：（1）增加电力网中输电线路上的有功功率损耗和电能损耗。
一起油断路器故障原因分析及预防措施
一起油断路器故障原因分析及预防措施发表时间：2016-06-03T11:02:37.310Z 来源：《电力设备》2016年第4期作者：刘仁臣苗建忠庄兴元[导读] 本文针对组成电网的高压电气设备的主要组成部分断路器及其操作机构等，故障原因进行分析，电气设备运行可靠性对电网稳定运行极其重要。
（中国石化集团胜利石油管理局电力管理总公司山东东营 257000 山东东营）摘要：本文针对组成电网的高压电气设备的主要组成部分断路器及其操作机构等，故障原因进行分析，电气设备运行可靠性对电网稳定运行极其重要，断路器起着开断负荷的作用，断路器发生爆炸的原因进行分析，同时针对断路器CY5型机构故障进行分析以及故障处理办法。
关键词：变电站设备断路器爆炸操作机构故障处理高压断路器作为开断或接通电源的主要设备，正常工作时要承受工作电压和负荷电流的作用，在线路或设备发生短路故障时，能迅速准确地切断电流，并能在尽可能短的时间内熄灭电弧，减少电网故障时可能发生的危害。
频繁的操作，复杂的运行的环境，导致高压断路器事故较多。
胜利油田变电站部分高压设备运行时间超过二十年，胜利油田电力管理总公司现管辖180余座变电站，仍有高压充油断路器在输配电网络中运行，针对SW6—110型的少油断路器发生爆炸故障，下面对运行中的断路器可能发生爆炸的主要原因和预防措施作一些阐述。
《电力设备预防性试验规程》规定油断路器必须每年一次预防性试验，油断路器在频繁操作之后，可能引起本体或操作机构变位，使断路器合闸或跳闸速度过慢，增加了燃弧时间，使断路器的灭弧性能降低，当线路发生近距离短路故障(短路电流较大)时，由于大电流的冲击，断路器在跳合闸时无法完全灭弧而导致油断路器发生爆炸。
一般地，油断路器允许经过跳闸规定的次数后再进行检修，运行人员往往根据此规定来判定是否该检修换油，但是在实际中往往由于油断路器在短时间内连续多次跳合闸，使用过程中动静触头的磨损，动静触头距离的变动，压缩行程不足等原因都会造成油断路器在线路故障时跳合闸的情况下，绝缘油碳化严重，使油断路器易于爆炸。
变电站工程图纸审图要点
变电站工程图纸审图要点摘要：本文从综合和重点区域两个角度出发介绍变电站工程审图重点，突出讲述土建与电气专业审图注意事项，并实例分析某工程电气图纸审图纪要。
关键词：变电站施工图纸审图重点0 序言近年来，胜利油田电力管理总公司围绕电网中、长远发展目标，持续优化各区电网运行方式，全面推进电网升压改造、优化调整重点项目建设，不断改善公司电网装备水平，每年都有三到五个变电站进行新建和改造。
工程建设数量的增加，同时也导致了施工图纸审查工作的繁忙。
施工图纸是工程施工的前提和依据，其质量高低也决定了工程质量高低，百密一疏，若施工图纸不详细、深度不够、各专业设计之间协调不力、设计与供货厂家未能良好的沟通，均会对图纸质量造成极大的影响。
若图纸深度、精确度达不到指导施工的根本作用，将会造成施工无序，成本结算不清，极易造成纠纷扯皮，甚至造成工程局部返工，耽搁工期，还有可能影响到工程投产后生产效率的高低。
图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度，为此施工图的审查工作责任重大，任务艰巨。
变电站是输电和配电的集结点，作为参建单位的施工单位、监理单位、建设、运行等单位，在审图时应熟悉设计图纸、领会设计意图，在专业审查的基础上组织各专业技术人员一起讨论、分析，核对各专业间的图纸，检查相互之间有无矛盾、漏项，并结合以往工程存在问题和要求，提出审图意见和建议，从而将因设计缺陷而存在的问题消灭在施工之前。
1 综述变电站工程图纸的审查程序是“做好专业图纸审查的同时，认真核对各专业图纸”。
在进行各专业图纸审查时，例如电气图纸，应先看设计说明，再看主接线图，最后按照电气流程由高压到低压逐一看下去，并不断前后结合查对，一旦发现有看不懂、找不到或前后矛盾的地方，往往就是图纸存在的问题，重点如下：1．1电气工程与土建图核对配电室平面布置、标高、预埋件、预留洞数量及位置等是否正确，核对电气图纸各设备安装尺寸是否与土建相应基础图纸一致，结合设备数量和布置情况核对接地布置、电缆沟布置是否齐全、合理，变电所平面尺寸、空间高度是否符合规范要求，防水、防火、防爆等方面考虑是否周到。
胜利油田变频器谐波综合治理技术
电力是支撑胜利油田开发的主要能源，其可靠性是保障生产的主要因素，油田在用电动机设备总量约4万台。
随着油田进入开发后期，对电动机调速的需求日益增加。
变频器由于性能稳定，性价比高，作为最重要的调速装置得到广泛应用，目前油田在用变频器约1万台。
但变频器接入的同时也带来了谐波污染问题，在电网侧与设备侧均造成较大影响。
变频器产生的谐波主要危害包括：影响安全保护装置的可靠性；增加供、用电设备的损耗；造成电气设备损坏（过电压等）；造成测量仪表数据不准；降低用电设备效率等。
胜利油田因变频器谐波造成的生产事故分析见表1。
胜利油田变频器谐波综合治理技术刘聪（胜利油田分公司技术检测中心）摘要：变频器由于性能稳定、性价比高，作为最主要的调速装置得到广泛应用。
但变频器的接入会在电网侧与设备侧产生谐波，对设备运行及生产造成影响。
常用的滤波器仅针对电网侧或设备侧单侧治理，未综合考虑谐波影响，而胜利油田目前只有少量滤波器在用，且处于比较粗旷的管理，谐波治理仍存在较大问题。
综合考虑变频器输入、输出端谐波情况，同时考虑井场新能源接入问题，研制了超低谐波变频器及SiC 滤波装置，主要阐述了滤波装置选型、主要元器件设计计算、控制算法优选等内容。
通过搭建实验平台，加工试验样机，对变频器输出电流电动机效率进行了测试，并应用于现场抽油机井30井次，应用效果良好。
关键词：LCL 滤波器；并网逆变器；SiC 滤波装置；变频器DOI :10.3969/j.issn.2095-1493.2023.06.013Technology of harmonic comprehensive treatment of frequency converter in Shengli oilfield LIU CongTechnical Inspection Centre of Shengli Oilfield CompanyAbstract：The frequency converter is widely used as the main speed regulating device because of its stable performance and high cost performance．However，the connection of frequency converter will be produced harmonics in the power grid and equipment side，which will affect the operation and pro-duction of equipment．The filters often used are only for single-side treatment on the power grid side or the equipment side，without comprehensive consideration of harmonic effects．However，only a small number of filters are currently in use in Shengli oilfield，and are under relatively sloppy manage-ment，hence leading to the fact that the harmonic treatment is still big problems．Taking into account the harmonics at the input and output of the frequency converter，as well as the new energy access problem of well site，the ultra-low harmonic frequency converter and SiC filter device are developed ．The selection of filter device，the design and calculation of main components，the optimization of control algorithm and other contents are described．By building experimental platform and processing experimental prototype，the output current of frequency converter and motor efficiency are tested and applied to 30well times of pumping unit on site with good application effect ．Keywords：LCL filters；grid-connected inverter；SiC filter device；frequency converter 作者简介：刘聪，工程师，2011年毕业于长江大学（油气储运工程专业），从事节能降碳评价咨询研究工作，186****3190，***************************，山东省东营市东营区西二路480号，257000。
