篇一:1000mw汽轮机低压缸扣缸作业指导书低压缸扣缸作业指导书目录1. 编制依据2. 工程概况和特点3. 施工组织及进度计划4. 机工具配备及劳动力计划5. 施工准备6. 施工步骤及注意事项7. 质量控制标准及措施8.安全文明施工及环境保护9. 附录 1 作业风险控制计划表(rcp)2 低压缸中分面螺栓规格及紧固要求3 低压缸中分面螺栓布置图1、编制依据2、工程概况及工程范围 2.1系统简介:华能玉环电厂4×1000mw机组工程#1、#3机汽轮机为n1000-26.25/600/600型,超超临界、一次中间再热、单轴、四缸四排汽、凝汽式、八级回热抽汽。

由上海汽轮机有限公司和德国西门子联合设计制造。

汽轮机特征参数如下:进汽参数:主蒸汽压力:26.25mpa主蒸汽温度:600℃再热蒸汽压力:5.35mpa 再热蒸汽温度:600℃高压缸排汽温度:362.9℃主蒸汽流量:2733t/h 再热蒸汽流量:2274t/h 高压缸排汽压力:5.946mpa 中压缸排汽压力:0.617mpa 低压缸排汽压力:5.39/4.4kpa 允许最高背压:20kpa旋转方向(从汽机向发电机看):顺时针回热抽汽级数:3级高压加热+4级低压加热+1级除氧加热通流级数:高压转子 15级中压转子 2×14级低压转子 4×6个压力级(两个双流低压缸)额定工况热耗:7316kj/kw.h机组采用hmn型积木块组合串联布置:包括一个单流圆筒型h30高压缸,一个双流m30中压缸,两个n30双流低压缸。

汽轮机四根转子分别由五只径向轴承来支承,除高压转子由两个径向轴承支承外,其余三根转子,即中压转子和两根低压转子均只有一只径向轴承支承。

五个轴承均为椭圆瓦,分别位于五个轴承座内。

整个高压缸静子件和整个中压缸静子件由它们的猫爪支承在汽缸前后的二个轴承座上。

而低压部份静子件中,外缸重量与其它静子件的支承方式是分离的,即外缸的重量完全由与它焊在一起的凝汽器颈部承担,其它低压部件的重量通过低压内缸的猫爪由其前后的轴承座来支承。

#2机汽轮发电机低压缸扣缸作业指导书

#2机汽轮发电机低压缸扣缸作业指导书

600MW汽轮发电机组#2机汽轮发电机低压缸扣缸作业指导书批准:审核:初审:编写:1. 目的指导华电可门发电有限公司#2机发电机低压缸扣缸,规范作业顺序,确保低压缸扣缸过程中设备安全和人身安全。

2. 适用范围本作业指导书适用华电可门发电有限公司#2机汽轮机扣缸。

3. 编制依据3.1. 制造厂提供的有关汽轮机低压缸扣缸的图纸及相关技术资料 3.2. 《新编发电设备检修工艺方法与质量标准》3.3.《最近火力发电厂设备检修作业危险点控制措施及突发时间应急预案事务全书》4. 工程概况4.1. 华电可门发电有限公司#2机低压缸扣缸采用80/32t 行车进行作业。

5. 作业准备5.1. 使用的测量工具应有合格标签,不合格工具严禁使用。

5.2. 非作业要求和未经技术人员同意,不得在设备上动用电焊、火焊。

5.3. 检修机具完好、齐全、无缺陷。

5.4. 作业场所有可靠的电源;电源箱等力能供应布置合理。

5.5. 检修作业面附近应配备充足干粉灭火器。

5.6. 检修前对所有检修人员进行安全技术交底。

5.7.检修人员配备:5.7.1. 所有参加检修的特殊作业人员(起重工、操作工等)必须持证上岗。

5.7.2. 检修人员熟悉设备图纸,了解检修步骤和安装工艺质量要求、了解安全操作规范和环境保护要求。

5.7.3. 检修人员配备:5.7.4. 机械设备及工器具配备计划。

检修负责人: 质 检 员: 安 全 员: 安 装 工: 合 计:1人 1人 2人 10人 20人技 术 员: 电、火焊工: 操 作 工: 起 重 工:1人 1人 2人 2人机械设备及工器具配备:主要量具配备:6.开工条件6.1.检修有关的技术资料及图纸齐全。

6.2.对参加检修人员进行技术交底及安全文明检修交底,使检修人员熟悉设备图纸、了解工艺要求和质量标准。

6.3.主厂房内的行车已检修调试完毕,使用情况良好。

6.4.检修现场照明充足,动力电源满足检修要求。

6.5.检修场地附近应设有充足的消防设施。

汽轮机扣盖作业指导书

汽轮机扣盖作业指导书

1、编制依据1.1 《电力建设施工及验收技术规范.汽机篇》(DL5011-92)1.2 《火电施工质量检验及评定标准.汽机篇》(1998年版)1.3 《火电工程汽机扣盖前质量监督检查典型大纲》1.4 《电力建设安全工作规程》(火力发电厂部分)(DL5009.1-2002)1.5 东方汽轮机厂的图纸和技术资料。

1.6 《质量保证手册、质量体系文件》(2002年版)1.7 《职业安全健康与环境管理体系文件》(2002年版)2、作业任务及主要工程量2.1 作业任务2.1.1 缸内部套最后吹扫检查2.1.2 扣大盖过程。

2.1.3 螺栓紧固2.2 工程概况国电永福发电有限公司2×300MW机组工程#3机组汽轮机本体安装工程,汽轮机为方汽轮机厂设计生产的亚临界、一次中间再热、单轴双缸双排汽凝汽式汽轮机,型号为N300-16.7/537/537-8型(合缸);通流级数总共27级,其中:高压缸:Ⅰ调节级+8压力级,中压缸:6压力级,低压缸:2×6压力级;汽轮机本体外形尺寸(长×宽×高):18055mm×7464mm×6634mm(高度指从连通管吊环最高点到运行平台距离)。

N300-16.7/537/537-8型汽轮机本体主要部件重量3、作业环境条件和作业准备3.1 汽机扣盖前应检查的技术文件和资料:3.1.1 汽轮机总装报告3.1.2 汽轮机扣盖作业指导书及组织措施3.1.3 监造检验报告及签证3.1.4 汽缸内部合金钢零部件及管材光谱复查报告3.1.5 高温紧固件硬度复测、光谱复查报告3.1.6 转子叶片频率复测及外观复查报告3.1.7 转子、汽缸、隔板及喷嘴等重要部件出厂材质检验及探伤报告3.1.8转子出厂超速试验及高速动平衡报告3.1.9制造厂出厂质检报告及质保书3.1.10设计、设备、标准变更签证记录或协议文件3.1.11汽轮机本体及有关部套的图纸、说明书和制造标准3.1.12其他技术文件资料3.2 汽机扣盖前具备的安装技术记录:3.2.1 汽轮发电机组基础交接记录及汽机基础沉降记录;3.2.2 设备开箱检验报告及签证;3.2.3 水泥垫块制作及台板安装记录及水泥垫块灌浆料强度实验报告;3.2.4 汽缸、轴承座与台板接触记录;3.2.5 汽缸、轴承座清理、检查(含渗油试验)记录;3.2.6 汽缸法兰结合面间隙记录;3.2.7 各部滑销、猫爪、联系螺栓间隙记录;3.2.8 汽缸、轴承座水平度、扬度及轴颈扬度记录(最终值);3.2.9 汽缸负荷分配记录;3.2.10 汽机转子对汽缸汽封(油挡)洼窝中心记录;3.2.11 转子轴颈椭圆度及不柱度记录;3.2.12 转子各部圆周晃度和端面瓢偏记录;3.2.13 转子弯曲记录;3.2.14 轴瓦调整安装记录;3.2.15 转子联轴器找中心记录;3.2.16 转子轴向定位记录;3.2.17 隔板套、隔板安装记录;3.2.18 汽封及通流间隙记录;3.2.19 汽缸轴向通流最小间隙记录;3.2.20 推力瓦安装记录;3.2.21 低压缸与冷凝器连接记录;3.2.22 设备缺陷、不合格品情况及处理签证记录;3.2.23汽缸内部保护装置及监测元件校验记录;3.2.24各分项、分段工程签证验收记录;3.2.25其他安装记录3.3 汽缸扣大盖前应具备的基本技术条件:3.3.1 汽轮发电机组基础稳定,不会产生影响汽轮机找平、找正和找中心工作的不均匀沉降;3.3.2 汽缸、轴承座底部支承安装结束,位置正确,接触密实;3.3.3 汽缸、轴承座及其台板清理、检查完毕,轴承座底部油管道安装检验完毕;3.3.4 汽缸、轴承座水平度及轴颈扬度调整结束;3.3.5 地脚螺栓安装完毕;3.3.6 各滑销间隙、猫爪间隙及推拉装置调整结束;3.3.7 轴瓦检查结束;3.3.8 汽缸法兰结合面间隙检查结束;3.3.9 汽缸负荷分配调整完毕;3.3.10 汽机转子检查结束;3.3.11 汽机转子对汽缸汽封(油封)洼窝中心调整结束;3.3.12 转子轴向最后定位;3.3.13 低压缸与冷凝器连接结束;3.3.14 汽机内缸、隔板套中心调整结束;3.3.15 汽封及通流间隙调整合格;3.3.16 轴系找中心结束;3.3.17 推力轴承间隙调整结束,乌金接触符合要求;3.3.18 汽缸内部合金钢零部件(包括热工测量零件)及管材光谱复查结束;3.3.19 高温紧固件光谱、硬度复查结束;3.3.20 扣盖前需安装在汽缸内的热工测点安装结束;3.3.21 汽缸及内部零部件缺陷消除完毕;3.3.22 上、下缸外露孔洞封闭(或临时封闭)完毕;3.4 扣盖的现场准备及要求:3.4.1 汽缸内各部件及其空隙必须仔细检查并用压缩空气吹扫,确保内部清洁无杂物,结合面光洁,各孔洞通道部分应畅通,需封闭隔绝部分应堵死。

汽机扣盖作业指导书

汽机扣盖作业指导书

XXXXX 公司编号: XXXXXXXXXXXXXXXXXXXXXX 工程汽轮机本体扣盖作业指导书版次编制日期编制人审核人批准人状态目录1、目的...........................................................................................2、合用范围 ........................................................................................3、编制依据........................................................................................4、作业概述........................................................................................5、作业准备........................................................................................6、作业人员及职责..................................................................................7、施工机具及检测计划 ..............................................................................8、作业流程及技术措施..............................................................................9、质量标准及控制措施..............................................................................10、检查验收.......................................................................................11、作业计划及作业成本分析.........................................................................12、危(wei)险源辨识及控制 ...............................................................................13、作业安全要求及措施.............................................................................14、文明施工及环境保护措施.........................................................................15、事故应急救援预案...................................................................1.1...........16、附录............................................................................................1、目的为了确保 XXXXXXXXX 工程汽轮机扣盖工作的顺利进行,保证施工人员及机械设备的安全,特编写本作业指导书。

扣盖作业指汽轮机导书

扣盖作业指汽轮机导书

目录一、适用范围二、性能参数三、编制依据四、完成工作项目五、人员组织六、安全注意事项1.适用范围本作业指导书适用于陕西电建总公司徐矿宝鸡热电装置项目2#汽轮发电机工程本体的安装。

2.性能参数汽轮机:型号:N15-2.3/219.5 额定功率:15MW转速:3000r/min 进汽温度:219.5℃进汽压力:2.31Mpa 冷凝压力:0.0075Kpa额定进气量:99T/h 额定抽汽压力:0.015MPa发电机:型号;QF—15—2 额定功率:15MW电压:10500V 额定转速:3000/min额定电流:1941A 额定频率:50Hz3.编制依据3.1东华工程科技股份有限公司提供的热电站汽机间布置图;3.2长江动力武汉汽轮机厂提供的图纸及相关说明书;3.3《电力建设施工安全规范》火电厂安装篇3.4《电力建设施工及验收技术规范》汽轮机机组篇DL5011-98;3.5《火电施工质量检验及评定标准》汽轮机篇(2008年版);4.汽机扣大盖前,必须完成下列工作符合并有规定的安装记录或签证书4.1垫铁装齐,地脚螺栓紧固4.2台板纵横滑销,汽缸立销和猫爪横销最终间隙测定记录4.3汽缸水平结合面间隙测定记录4.4汽缸水平扬度及汽轮机转子轴颈扬度,4.5汽轮机转子与汽封、油档洼窝处的中心位置测量记录4.6隔板找中心记录4.7汽封及通流部分间隙记录4.8推力瓦间隙调整记录4.9汽缸内零件缺陷的消除记录4.10汽缸内部,管段内部及蒸汽室内部的清理,管口,仪表插座和堵头封闭的确认4.11转子的最后定位4.12汽缸内可拆卸零件的光谱复查记录5.人员组织为确保扣缸工作的顺利进行,特成立扣缸工作领导小组,具体分工如下:总指挥:明广奇总监督:袁辉工具员:路露安全监督: 乔栋梁质量监督:袁靖金属监督:邢建刚成员:荣连山、仝雷、袁磊、明朝龙、荣凯6.安全注意事项6.1凡对设备进行内部检查人员和清理人员,应穿干净的工作服,并清点其衣服上的纽扣,挂链及衣物内的东西,鞋底无铁钉并擦干净,目的是严防在设备内部掉进杂物;6.2无论正式或临时封闭都必须采用明显外露的方法,禁止用棉纱、破布或纸团等塞入开口部分,并封闭要牢固严密;6.3扣大盖所需的设备零件,应预先进行清点检查,无缺陷或不合格的情况并按一定顺序排放整齐;6.4施工用的工具和器具应仔细清点和登记,扣完大盖后再次清点,不得遗失;6.5缸内各部件及其空隙必须用仔细检查并用压缩空气吹扫,确保内部清洁无杂物,结合面光洁,各孔洞畅通;6.6对汽缸的各个零部件结合面部位,都必须涂敷适当的涂料;6.7吊上缸时,应用水准仪监视汽缸水平结合面,使之与下缸的水平扬度相适应,安放时应装好涂油的导柱,下降时随时检查,不得有不均匀的下落和卡涩现象;6.8汽缸水平结合面上的涂料,应在上缸扣至接近下缸时涂抹,此时应将上缸临时支撑好,确保安全,涂料应均匀,厚度一般为0.5mm左右;6.9在上、下缸水平结合面即将闭合而吊索尚未放松时应将定位销打入汽缸销孔;6.10扣大盖工作从向缸内吊装第一个部件开始至上缸就位,全部工作应连续进行,不得中断;6.11扣盖完毕后,应盘动转子倾听,汽缸内部应无摩擦声响;6.12汽缸螺栓的紧固应按厂家提供的设备图纸要求进行;。

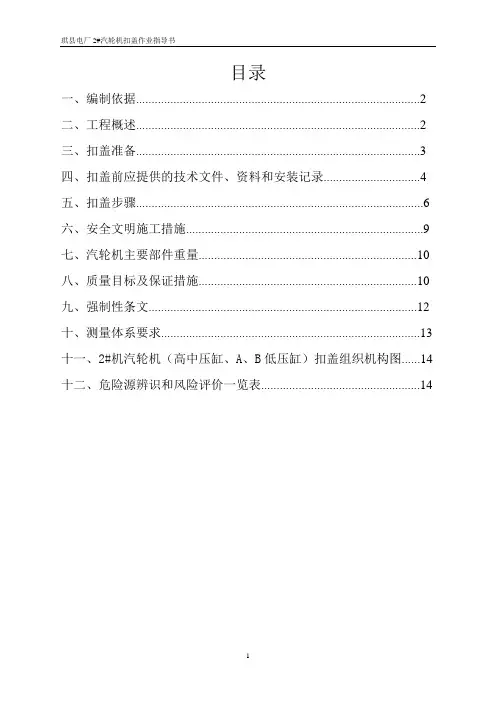

汽轮机扣盖作业指导书7

汽轮机扣盖作业指导书7

目录一、编制依据 (2)二、工程概述 (2)三、扣盖准备 (3)四、扣盖前应提供的技术文件、资料和安装记录 (4)五、扣盖步骤 (6)六、安全文明施工措施 (9)七、汽轮机主要部件重量 (10)八、质量目标及保证措施 (10)九、强制性条文 (12)十、测量体系要求 (13)十一、2#机汽轮机(高中压缸、A、B低压缸)扣盖组织机构图 (14)十二、危险源辨识和风险评价一览表 (14)汽轮机扣盖作业指导书一、编制依据1.1、东方汽轮机厂所供汽轮机本体图纸及汽轮机本体安装维护说明书1.2、西南电力设计院珙县电厂(2×600MW)新建工程#2机组施工图汽机部分1.3、《电力建设施工质量验收及评价规程》汽轮发电机组篇(DL/T5210.3-2009)1.4、《火电工程汽机扣盖前质量监督检查典型大纲》1.5、《电力建设安全工作规程》第1部分:火力发电厂(DL5009.1─2002)二、工程概述珙县电厂(2×600MW)新建工程#2机组由四川电力建设二公司承建。

汽轮机组系东方汽轮机厂生产的N600-24.2/566/566型汽轮机。

该汽轮机组按热力特性分为高压缸、中压缸、低压缸。

高压缸和中压缸在结构上采用合缸布置,流向相反。

低压缸分为两个低压部分,每个低压部分都有独立的双缸双排汽的汽缸结构。

该机组另一个显著特点为混凝土压力块支撑取代钢制斜垫铁。

高中压缸采用双缸结构,目的是为了减小内缸、外缸的应力和温度梯度。

高压蒸汽通过独立安装的主汽阀和调节阀进入汽轮机。

在高压缸上下缸上各有两个进汽口,均匀地加热汽缸,减少变形。

高压外缸支承在前轴承箱和中间轴承箱上,支撑方式为上猫爪水平中分面支撑,在汽缸与轴承箱的垂直中心线上设有立健。

这种布置使汽轮机在变工况下汽缸膨胀和收缩时静子和转子的中心相对不变。

高压内缸支承在外缸内部的四个垫片上,通过凸肩轴向定位。

为了确保内缸中心相对于外缸在垂直方向不变,在内缸上半和下半上设置纵向定位键。

汽轮机扣盖作业指导书

汽轮机扣盖作业指导书

一.工程概况XXXX工程为1×12MW汽轮发电机组,汽轮机设备由青岛捷能汽轮机股份有限公司制造。

本汽轮机为单缸凝汽式汽轮机,本体主要由转子部分和静子部分组成,汽缸由前、中、后三段通过垂直法兰连接而成。

前汽缸由两个猫爪支撑在前轴承座上,前轴承座放置在前底板上;后汽缸采用地脚法兰形式座在后底板上。

机组的滑销系统由纵销、横销、立销组成。

纵销沿汽轮机中心线设置在前轴承座与前底板之间;横销设置在前猫爪和后缸两侧地脚法兰下面;立销设置在前、后轴承座与汽缸之间。

汽轮机转子由前后两个轴承支承,前轴承与推力轴承组成联合推力轴承,推力瓦采用可倾式推力瓦块,具有良好的稳定性;后轴承为椭圆轴承,具有较强的支承力。

本机共有17级隔板,全部为焊接式隔板,由悬挂销支持在汽缸内。

整机结构紧凑合理。

机组主要技术参数如下:1.汽轮机:名称:12MW凝汽式汽轮机型号:N12-8.83/0.981额定功率:12MW额定转速:3000r/min旋转方向:自机头向发电机端看为顺时针方向。

2.主要参数:主蒸汽门前蒸汽额定压力:8.83Mpa主蒸汽门前蒸汽额定温度:535℃主蒸汽额定流量:48t/h额定工业抽汽压力:1.27Mpa额定工业抽汽温度: 535℃冷却水温:设计:20℃最高:33℃背压:4.90/11.8Kpa冷却器: NQ10 冷却面积1000㎡3.主要尺寸及重量:汽轮机本体总重:70T汽轮机最大件重量:30T汽轮机外形尺寸:(L×W×H)6.93×4.205×2.88m汽轮机中心标高(距运行平台):0.75m转子重量:14T转子长度:5491 mm4.技术要求:轴振≤0.03mm,临界转速时轴振≤0.15mm,转子临界转速:~1870/7159r/min二.主要施工依据1.青岛捷能汽轮机股份有限公司提供的设备图纸、说明书等技术文件2.JB/T4058-1999《汽轮机清洁度标准》3.JB/T9637-1999《汽轮机总装技术条件》4.《电力建设施工及验收规范》汽机篇5.《火电施工质量检查及评定标准》汽机篇6.《电力建设安全工作规程》火力发电厂部分7.本施工措施(工序管理卡)三、施工准备⑴、扣缸具备技术条件:1、汽轮发电机组基础稳定,不会产生影响汽轮机找平、找正和找中心工作的不均匀沉降。

1000MW汽轮机低压缸扣缸技术方案

1000MW汽轮机低压缸扣缸技术方案

1000MW汽轮机低压缸扣缸技术方案一、概述XXXXXX公司2×1000MW#1汽轮机发电机组为国产超超临界燃煤机组,汽轮机由东方汽轮机有限公司生产,其低压缸采用双层缸为双分流程各6级反动式叶片,包括3级扭转叶片级和标准低压末3级。

内外缸均为钢板焊接形式,外缸与轴承座分离,直接与凝汽器刚性连接。

其中低压上半外缸47.5t,带排汽导流环的低压上半内缸54.8t。

电综(1.2.1、2、确认缸内各项检修工作已全部结束,各种技术记录和缺陷处理记录完整无缺、准确无误,经验收合格。

3、汽缸、隔板套、轴封套、隔板、螺栓、螺帽、销子、垫圈等零部件清理、检查、测量、探伤等结束,符合要求。

4、转子叶片测频等工作已结束。

5、转子和轴承的检修工作已经结束,经验收合格。

6、与扣缸有关班组的检修工作已结束,具备扣缸条件。

7、已办好“扣缸”工作的相关手续。

8、准备好扣盖用的机、工具。

清理检查吊具、钢丝绳、链条葫芦。

9、确定扣盖组织机构,统一指挥。

10、参加扣盖的所有人员进行安全、技术交底。

11、缸前通知有关人员及业主到场。

12、彻底清理低压缸内下缸、外下缸,取下#5、#6、#7、#8段抽汽管、轴封蒸汽管堵板,确认各管内无异物,清理干净,并用压缩空气吹过确实畅通。

13、14、15、16、17、18、19、20、21、22、23、24、25、26、,27、用螺栓加热器热紧低压A内缸中分法兰螺栓。

28、清理吊装隔板及隔板套的上半部分,中分面涂XX封涂料,打入定位销,紧固中分面螺栓并锁定。

29、用分体油顶、螺旋千斤顶或大撬杆前移动转子,做低压转子轴窜测量,应与半缸轴窜值一致。

30、盘动转子进行摩擦检查,汽缸内部无金属摩擦声。

31、清理低压B内上缸,装上导向杆,各中分面涂XX封涂料,将低压B内上缸吊装就位。

32、吊装低压B内上缸时,应调整水平,使汽缸四角高度差小于2mm(以下汽缸水平面为基准),方可缓慢落下。

33、用分体油顶、螺旋千斤顶或大撬杆前后移动转子,做转子轴向窜动测量。

汽轮机扣大盖作业指导书

汽轮机扣大盖作业指导书

目录1、适用范围2、编制依据3、工程概况及工程量4、作业人员的资格要求5、主要机械及工、器、具6、施工准备7、作业程序8、作业方法、工艺要求及质量标准9、工序交接及成品保护10、安全和文明施工11、技术记录1.适用范围本作业指导书适用于江阴热电厂扩建技改工程1×50MW机组的汽轮机扣大盖。

2.编制依据2.1上海汽机制造厂的设备图纸。

2.2《火电施工质量检验及评定标准》第四篇汽机(试行)(83)水电基火字第137号。

2.3《电力建设施工及验收技术规范》汽轮机机组篇DL5011-922.4《电力建设安全工作规程》(火力发电厂部分)DL 5009.1-923.工程概况江阴热电厂扩建技改工程增设一台50MW汽轮机,该汽轮机为单缸、单抽凝汽式,具有一级调整抽汽。

转子为整锻、套装组合结构,高压单列调节级、第1~7级、中压调节级、第9~12级叶轮与轴锻为一体、第13~17级叶轮为套装叶轮。

汽缸分为前、中、后三部分,每部分再分为上、下两半。

4.作业人员的资格要求4.1施工作业人员需经过一定专业培训,具有一定的汽轮机组安装经验,对汽轮机图纸及技术文件熟悉和了解,掌握汽轮机的结构相互衔接和安装要求。

4.2施工作业人员必须经三级安全考试,合格后方可上岗。

4.3起重工、焊工等特殊工种须持证上岗,并经监理公司批准方可进行施工。

4.4所有的作业人员必须经过技术、质量、安全交底。

5.主要机械及工、器、具5.1机具配备:汽机房50/10t行车一部,空压机6m3一台,电焊机两台。

5.2工具配备:各种规格的链条葫芦共5只,各类扳手一套,铜棒3根,保险丝一卷,手锤2把,大榔头1把,线锤等,其它各类工具齐全。

链条葫芦应在使用前做拉力试验且合格。

5.3常用计量器具配备:详见计量器具配备表,其它计量器具齐全。

所有计量器具都需经计量检测合格,并在有效使用期内。

计量器具配备表6.1汽机房行车已经具备使用条件。

6.2各项安装记录齐全,工序间交接完毕。

汽轮机扣盖 作业指导书

汽轮机扣盖 作业指导书

目录1编制依据 (2)2作业任务 (2)3作业环境条件和作业准备 (3)4施工进度安排 (5)5施工工艺流程及施工工序 (5)6施工组织措施 (9)7作业质量标准及检验要求 (10)8职业安全卫生及环境管理 (10)9 附录 (12)1、编制依据1.1《电力建设施工及验收技术规范•汽机篇》(DL5011-92)1.2《火电施工质量检验及评定标准.汽机篇》(1998年版)1.3《火电工程汽机扣盖前质量监督检查典型大纲》1.4《电力建设安全工作规程》(火力发电厂部分) (DL5009.1-2002)2、作业任务2.1工程概况及作业范围2.2.1 河北承德钢铁集团钒钛煤气综合利用60MW汽轮发电机安装工程汽轮机是南京汽轮发电机厂生产型号为C60-8.83/0.82。

单缸、单抽凝汽式汽轮机3、作业环境条件和作业准备3.1扣盖前各项施工准备工作:正式扣大盖之前应将内部零部件全部装齐后进行试扣,以便作全面检查,扣外缸时内缸中分面螺栓紧固。

3.1.1扣盖所需设备零部件预先进行清点检查,无短缺或不合格情况,按顺序摆放整齐;3.1.2扣盖所需工具、量具应仔细清点登记做到无遗漏;3.1.3汽缸内各部件及间隙应仔细清理检查,并用压缩空气吹扫;3.1.4对缸内的运行中可能松脱的零部件,在扣盖前锁紧;3.1.5扣盖前对行车、吊转子扁担、吊索、链条葫芦、卡环、吊环、吊隔板专用工具进行全面检查,以确保扣大盖顺利完成;3.1.6扣盖前会同热工有关技术人员对缸内所有孔洞进行一次全面检查,疏水孔应畅通, 扣盖后无法安装的管道及热工测点应在扣盖前完工;3.1.7扣盖安全措施、技术措施、扣盖顺序张贴到现场并做好交底工作;3.1.8轴承、轴承箱油档下半已调整好间隙。

3.1.9轴承箱内部、油管、油孔清理干净,油管安装完毕;3.1.10喷嘴组进行封堵,防止杂物落入;3.2汽轮机扣盖前应提供的安装记录3.2.1基础检查及几何尺寸校核记录;3.2.2台板布置及其标高记录;3.2.3汽缸、轴承座与台板间接触记录;3.2.4汽缸、轴承座清理及轴承座渗漏试验记录;3.2.5汽缸、轴承座标高记录;3.2.6汽缸、法兰结合面间隙记录;3.2.7转子对轴承洼窝找中心记录;3.2.8转子轴颈椭圆度,不柱度测量记录;3.2.9转子对轮晃度记录;3.2.10汽机转子轴颈扬度记录;3.2.11联轴器端面瓢偏测量记录;3.2.12轴瓦安装记录,包括轴瓦间隙、轴瓦垫片记录;3.2.13汽轮机转子轴向定位及转子轴向窜动量记录;3.2.14隔板、汽圭寸找中心记录以及各支承键安装间隙;3.2.15滑销间隙记录,猫爪垫片厚度记录;3.2.16汽圭寸及通流部分间隙记录;3.2.17汽缸通流轴向最小间隙记录;3.2.18汽缸与冷凝器连接记录;3.2.19汽轮机转子联轴器找中心记录;3.2.20设备缺陷情况记录及处理签证;3.2.21各分项工程施工验收签证记录;3.3环境条件汽机8m平台设备堆放整齐有序;施工场地清洁,通道畅通;安全设施齐全,照明良好。

4汽轮机扣大盖作业指导书.doc

4汽轮机扣大盖作业指导书.doc

目录1、概况2、扣盖准备及应具备的条件3、扣盖人员要求4、扣盖程序、方法及内容5、质量要求6、妥全文明施工及注意事项7、危险/危害因素及控制措施一览表8、环境因素及控制措施一览表附一:高中压缸吊装顺序附二:低压缸吊装顺序附三:高中压缸扣盖过程监控表附四:低压缸扣盖过程监控表附五:螺栓热紧伸长值附六:高中压缸螺栓紧固顺序图1、概况株洲电厂#4机系亚监界、-次中间再热、单轴、两缸两排汽反动式汽轮机,本机的高中压缸是采用高压与中压合缸的结构,低压缸分三层缸组成。

高压部分有1个调节级加12个压力级,调节级在屮部,中压部分有9个压力级,低压缸双分流,两侧对称各有7个压力级。

2、扣盖准备及应具备的条件2.1工具准备2.1.1扣大盖所需专用工具,如内六角扳手,六角扳手等。

2. 1.2 I具需由专人看管。

2. 2.人员安排原则参加扣大盖的工作人员,应尽量精简,并且有明确分工,明确上缸人员,非上缸人员不得上缸。

2. 3基本技术条件231汽轮发电机组基础稳定,不会产生影响汽轮机找平,找正和中心工作的不均匀沉降。

232汽缸、轴承座底部支承(垫铁、垫块等)安装结束,位置正确,接触密实。

233汽轮轴承座及台板清理,检査完毕,轴承座底部油管道安装检验完毕。

234汽缸、轴承座水平度及轴颈扬度调整结束。

2.3.5轴瓦检修结束。

236各滑销间隙,猫爪间隙及定中心梁装置调整结束。

2.3.7轴瓦检查结束。

2.3.8汽缸法兰结合面间隙检查结束。

2.3.9汽机转子检查结束。

2310汽机转子对汽缸汽封(油档)洼窝中心调整结束。

2.3.11转子轴向最后定位。

2.3.12汽机内缸,隔板套和汽封套屮心调整结束。

2.3.13汽封及通流间隙调整合格。

2.3.14轴系找中心结束,且汽机扣大盖前轴系中心必须再找一次。

2315推力轴承间隙调整结束,乌金接触符合耍求。

2316汽缸内部合金钢零部件(包括热工测量零件)及管材光谱复查。

2317高温紧固件光谱、硬度复查。

汽机扣缸作业指导书 - 副本

汽机扣缸作业指导书 - 副本

天津**热电有限公司25MW机组维修2#机组扣缸施工方案批准:审核:初审:编写:江苏**建设集团有限公司二零二零年十月十八日目录一、适用范围二、编制依据三、工程概况四、扣盖具备条件五、扣大盖准备六、扣大盖措施七、安全措施八、组织机构及分工九、吊装次序一、适用范围:本作业指导书适用于天津天保热电25MW2#机大修项目机组扣盖。

二、编制依据:1、天津**热电有限公司电站安装工程施工组织设计部2、山东济南发电设备厂有限公司3、电力建设工程技术管理制度;4、《电力建设施工及验收技术规范》DL5109.3-2012汽轮机组篇;5、《电力建设安全工作规程》三、工程概况:山东济南发电设备厂有限公司生产的B25一8.83/1.275型背压式汽轮机型号:B25一8.83/1.275型额定功率:25MW额定转速:3000R/min额定进汽压力:8.833Mpa额定进汽温度:535度额定背压压力..1.275Mpa额定转速时振动值:≤0.03㎜四、扣盖具备条件1、汽缸水平结合面间隙的测定;2、汽缸的水平扬度及汽轮机转子的轴颈扬度的测量符合厂家技术规定;3、汽轮机转子汽封或油挡洼窝的中心及转子联轴器找中心的确定;4、隔板找中心完毕并符合厂家技术规范;5、汽封及通流部分间隙的测定符合厂家技术规范;6、推力轴承间隙的调整与测定已完成并符合厂家技术规范;7、汽缸内部、管段内部以及蒸汽内部的彻底清理,管口、仪表插座和堵头的封闭。

五、扣大盖的准备工作1、扣大盖所需的设备零部件,应预先进行清点检查,无短缺或部合格的情况,并按一定的次序放置整齐;2、施工用的工具和器具应仔细清点和登记,扣完大盖后应再次清点,不得遗失;3、汽缸内各部件及其空隙必须仔细检查并用压缩空气吹扫,确保内部清洗无杂物,结合面光洁,各孔洞通道部分应畅通,需堵塞隔绝部分应堵死;4、对汽缸的各个零部件的结合部位,都必须涂敷规定的或适当的涂料;5、汽缸内在运行中可能松脱的部件,扣缸前应最后锁紧;6、对汽缸的各个零部件应涂敷适当的涂料;7、吊装上缸时,应用精密水平仪监视汽缸水平结合面,使之与上下缸的水平扬度相适应,安放时应装好涂油的导杆,下降时应随时检查,不得有不均匀的下落和卡住现象。

汽轮机低压缸扣大盖

汽轮机低压缸扣大盖

目录1.适用范围2.编制依据3.工程概况及主要工程量4.作业人员的资格和要求5.主要机械及工器具6.施工准备7.作业程序8.作业方法、工艺要求及质量标准9.工序交接及成品保护10.职业健康安全和文明施工措施11.环境要求12.《工程建设标准强制性条文》(电力工程部分)的实施13.技术记录14.附录1.适用范围本作业指导书适用于国电泰州电厂二期工程#4机组汽轮机低压缸扣大盖工作。

2.编制依据2.1《电力建设施工技术规范第3部分:汽轮发电机组》 DL5190.3—20122.2《电力建设施工质量验收及评价规程第3部分:汽轮发电机组》 DL/T5210.3-20092.3《电力建设施工质量验收及评价规程第5部分:管道及系统》 DL/T5210.5-2009 2.4《电力建设施工技术规范第5部分:管道及系统》 DL5190.5—20122.5 《电力建设安全工作规程》(火力发电厂部分) DL5009.1—20022.6《工程建设标准强制性条文》(电力工程部分) 2013版2.7 《电力建设施工质量验收及评价规程第7部分:焊接》 DL/T 5210.7-20102.8《火电工程项目质量管理规程》 DL/T1144—20122.9《火力发电厂金属技术监督规程》 DL/T438-20092.10《火力发电厂高温紧固件技术导则》 DL/T 439-20062.11《火力发电厂焊接技术规程》DL/T 869-20122.12《N1000-31/600/610(620)/610(620)型》1000MW超超临界二次中间再热凝汽式汽轮机说明书及设备图纸上海汽轮机厂2.13《施工现场临时用电安全技术规范》 JGJ46-20052.14《国家电网公司基建安全管理规定》2.15国电集团《火电机组洁净化安装管理规定》2.16国电集团《汽轮机通流间隙质量控制指导意见》3.工程概况及主要工作量3.1工程概况国电泰州电厂二期工程#4机组选用的汽轮机为N1000-31/600/610(620)/610(620)型超超临界、二次中间再热、五缸四排汽、凝汽式、十级回热系统。

汽轮机本体高中压缸检修作业指导书

汽轮机本体高中压缸检修作业指导书

1.1工作准备工器具已准备完毕,材料、备品已落实。

检修场地已经完善隔离。

作业文件已组织学习,工作组成员熟悉本作业指导书内容。

1.2办理相关工作票已办理工作票及开工手续。

润滑油系统、顶轴油系统及盘车机已停运,安全措施已做。

检查验证工作票。

2检修工序及质量标准化妆板解体各化妆板做好记号标示,拆卸后按指定位置存放整齐。

保温拆除达到规程要求温度,停盘车系统,润滑油系统,顶轴油系统,待缸温降至120℃时,可将保温拆除。

上缸保温全部拆除、下缸保温拆除至离水平结合面40-50cm。

拆保温时尽量不使保温材料损坏,设法不使尘土飞扬。

缸面尘埃清扫干净,现场清理整洁。

导汽管、连通管解体(详见#3轴承检修文件包)作标记,拆卸导汽管法兰螺栓。

拆卸中低压连通管(详见1、高中压缸检修文件包连通管解体部分)#1、2轴承解体(详见#1、2轴承检修文件包)通知热工人员拆除热工元件。

分解#4轴承箱盖,吊到指定位置。

分解#4轴承上瓦枕,上瓦,测量瓦枕紧力,轴瓦间隙,并记录。

6..将上瓦枕及上瓦吊到指定位置,并包好。

推力轴承解体(详见推力轴承检修文件包)6..通知热工人员拆除热工元件。

6..分解推力轴承壳体,吊出壳体上半部到指定位置。

6..取出工作侧及非工作侧瓦块。

联轴器解体,修前对轮中心复查6.. 测量中低对轮在解体前的组合晃度。

晃度应不大于。

6..做好记号,解开对轮螺栓,放到指定位置。

6..复查对轮中心,做好记录。

圆周、端面与设计值误差不大于,设计值中低对轮:下张口,低压对轮高。

高中压外上缸解体6..拆除汽缸上的拆除测温元件。

为了顺利拆卸汽缸螺栓,可先用煤油或松动剂灌注螺纹部分,。

6.. 对接合面螺栓进行编号,汽缸变形最大部位的螺栓应首先拆卸,其次是作业困难部位的螺栓,一般按先中间,后两端顺序对称拆卸螺栓(以防止法兰变形力集中到最后拆卸的一个螺栓位置为原则),热紧的螺栓应用电加热棒加热后松开螺母。

如上端螺帽松动,则必须在螺栓下端加支承后方可旋下螺帽。

2018-扣缸作业指导书-精选word文档 (13页)

2018-扣缸作业指导书-精选word文档 (13页)

本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==扣缸作业指导书篇一:1000MW汽轮机低压缸扣缸作业指导书低压缸扣缸作业指导书目录1. 编制依据2. 工程概况和特点3. 施工组织及进度计划4. 机工具配备及劳动力计划5. 施工准备6. 施工步骤及注意事项7. 质量控制标准及措施8.安全文明施工及环境保护9. 附录 1 作业风险控制计划表(RCP)2 低压缸中分面螺栓规格及紧固要求3 低压缸中分面螺栓布置图1、编制依据2、工程概况及工程范围 2.1系统简介:华能玉环电厂4×1000MW机组工程#1、#3机汽轮机为N1000-26.25/600/600型,超超临界、一次中间再热、单轴、四缸四排汽、凝汽式、八级回热抽汽。

由上海汽轮机有限公司和德国西门子联合设计制造。

汽轮机特征参数如下:进汽参数:主蒸汽压力:26.25Mpa主蒸汽温度:600℃ 再热蒸汽压力:5.35Mpa 再热蒸汽温度:600℃ 高压缸排汽温度:362.9℃ 主蒸汽流量:2733t/h 再热蒸汽流量:2274t/h 高压缸排汽压力:5.946Mpa 中压缸排汽压力:0.617Mpa 低压缸排汽压力:5.39/4.4Kpa 允许最高背压:20Kpa旋转方向(从汽机向发电机看):顺时针回热抽汽级数:3级高压加热+4级低压加热+1级除氧加热通流级数:高压转子 15级中压转子2×14级低压转子4×6个压力级(两个双流低压缸)额定工况热耗:7316KJ/KW.h机组采用HMN型积木块组合串联布置:包括一个单流圆筒型H30高压缸,一个双流M30中压缸,两个N30双流低压缸。

汽轮机四根转子分别由五只径向轴承来支承,除高压转子由两个径向轴承支承外,其余三根转子,即中压转子和两根低压转子均只有一只径向轴承支承。

五个轴承均为椭圆瓦,分别位于五个轴承座内。

#4机低压缸扣缸作业指导书

#4机低压缸扣缸作业指导书
停工待检点H4 班组 分公司 质安部 设备部
签字 日期
按照规定热紧弧长热紧螺栓 将螺母用氩弧焊点死 将外上缸封堵物取出 与记录对应应一致 将外缸彻底清扫 用水平仪调整大盖水平 各结合部件及定位键处涂抹防咬涂料 用丙酮擦干净上下缸结合面 在下缸结合面均匀涂抹汽缸涂料 厚度不得超过 0.50mm 汽缸四角要有专人看守 汽缸应缓慢就位 并注意勿伤螺栓丝扣 在整个扣缸过程中要随时测量大盖四角高度 清点工具人员 确定汽缸内无遗留工具和人员 回装外缸螺栓 冷紧外缸螺栓 以上标准出自 汽轮机检修规程
文件编号 1 页数: 共 4 页 编号: BT/025
内六方扳手
S55 二把 S46 二把 S36 二把 S10 二把
S30 二把 S14 二把 S41 二把 S27 二把 S32 二把 S18 二把
大锤 14 磅二把
手锤 1 磅四把
大铜锤一把
液压扳手 3 型一台 10 型一台
气动扳手二台
液压扳子头 S36 S41 S46 S55 S65 各一个
秦电检修公司
检修作业指导书
检修周期内发生的事故或缺陷
工具备件准备
螺栓电加热电源柜二台
丙酮二箱
螺栓电加热电源柜二台
螺栓电加热棒
∅17 400 四支 ∅14 400 四支 ∅20 400 四支 ∅20 600 四支 ∅22 435 四支
锤击扳手
S85 二把 S65 二把 S50 二把 S41 二把
S75 二把 S55 二把 S46 二把 S95 二把
停工待检点H1
班组 分公司 质安部 设备部
签字 日期
回装下缸各部件 顺序为 #2 静叶持环 #1 静叶持环 分流环的顺序将下缸各 部件回装
吊入转子

汽轮机扣盖作业指导书

汽轮机扣盖作业指导书

目录1.适用范围 (2)2.编制依据 (2)3.工程概况及主要工程量 (2)4.作业人员的资格和要求 (2)5.主要机械及工、器具 (2)6.施工准备 (3)7.作业程序 (4)8.作业方法、工艺要求及质量标准 (4)9.工序交接和成品保护 (8)10.安全措施及文明施工措施 (8)11.技术记录 (10)12.扣盖流程图 (10)1、适用范围:本作业指导书适用本作业指导书适用于。

东莞南玻太阳能玻璃有限公司余热发电工程汽轮发电机扣大盖安装工作。

2、编制依据:2.1设备厂供说明书.2.2制造厂设备图及其它技术资料2.3《电力建设安全工作规程》(DL5009.1-92)2.4《电力建设施工及验收规范》(DL5011.1-92)汽轮机机组篇2.5《火电施工质量检验及评定标准》(汽机篇)2.6《火力发电厂金属监督规程》(DL438-91)2.7《汽机专业施工组织设计》3、工程概况及主要工程量:东莞南玻太阳能玻璃有限公司余热发电汽轮发电机安装工程,主厂房设计安装一台补汽式汽轮机说。

布置在7m标高运转层上。

4、作业人员的资格和要求:4.1所有施工人员上岗前均需进行安全培训,并经安全考试合格后方可上岗。

4.2所有施工人员必须熟悉图纸、汽轮机说明书、作业指导书及汽轮机设备安装的规程、工艺和作业流程。

4.3所有主责以上的施工人员应是参加过大型汽轮机设备安装或扣大盖工作的熟练工人。

4.4所有操作工、起重工、电焊工、架子工必须持证上岗,上岗证需在有效期内。

4.5作业人员应按作业指导书及交底要求进行施工,不得擅自变更施工方案。

4.6各作业人员在施工中应明确自己的职责和权限,做到文明安全施工。

4.7作业人员组织5、主要机械及工、器具:5.1主要机械5.2计量工具6.1材料设备准备:施工用材料到位,合格证齐全。

6.2技术准备6.2.1施工作业指导书已编制审批完毕。

6.2.2施工图纸齐全图纸会审结束。

6.2.3作业指导书交底结束。

机组汽机低压中压高压缸扣盖作业指导书

机组汽机低压中压高压缸扣盖作业指导书

1 工程概况及工程量组, 向包括全三维设计的 6个冲动式压力级; 置,每个流向包括 6 个冲动式压力级。

高、中压缸均为双层缸,低压缸为 外缸均为水平中分,上下缸中分面法兰连接。

低压内缸通过轴承座支撑在基础上。

低压外缸需在现场 进行拼装, 外下缸与凝汽器采用不锈钢弹性膨胀节焊接的连接方式。

汽轮发电机组共有 10个轴承, 其 中一个为推力—径向轴承,高、中压转子支持轴承选用可倾瓦轴承,两根低压转子及发电机转子支持 轴承选用椭圆轴承,单轴承整体联轴器靠止口定中心。

1.2 主要设备重量高压内缸上半20700kg高压内缸下半23100kg高压外缸上半51900kg高压外缸下半55800kg中压外缸上半40800kg中压外缸下半 58000kg #1 中压内缸上半 8540kg #1中压内缸下半9350kg #2 、 #3 中压内缸上半 4620kg #2 、 #3 中压内缸下半 4830kg A 低压内缸上半(含螺栓) 30200kg A 低压内缸下半(含螺栓) 31600kg A 低压外缸上半 53200kg A 低压外缸下半103423kgB 低压内缸上半(含螺栓) 30200kg B 低压内缸下半(含螺栓) 31600kg B 低压外缸上半 53200kg B低压外缸下半 106861kg高压主汽调节阀 158800k g中压联合汽阀58300kg高压转子23500kg中压转子 30400kg A低压转子 77900kg B低压转子77800kg2.编制依据 2.1东方汽轮机厂安装图纸及说明书22 《绥中发电厂二期 2X 1000WMT 建工程主体施工 A 标段施工组织设计》工程概况绥电二期工程2X 1000MW 超超临界机组汽轮机为单轴、四缸、四排汽、反动式无调速级凝汽式机 高压缸为单流式,包括 1 个双流冲动式调节级和 8 个冲动式压力级;中压缸采用双分流,每个流 低压缸分 A 、 B 两个双流缸, 每个低压缸叶片正、 反向对称布 3 层结构,高、中、低压内 1.12.3《绥中发电厂二期(2X 1000WM机组)3号机组汽机专业组织设计》2.4《火电施工质量检验及评定标准》0594P 98 (汽机篇)2.5《电力建设施工及验收技术规范》DL5011-92 (汽轮机机组篇)2.6《电力建设安全工作规程》(第1部分火力发电厂)DL5009.1-20022.7《工程建设标准强制性条文》(2006版)(电力工程部分)第一篇火力发电工程2.8《防止电力生产重大事故的二十五项重点要求》(国电发[2000]589号)3作业条件和施工准备3.1 对施工人员的资格和要求3.1.1 施工负责人员必须具有汽轮机本体安装施工经验,在施工前应先熟悉施工环境,了解图纸及有关措施和规范等要求,对施工内容和要求有足够的理解,施工人员必须是经过安全考核合格者;3.1.2 所有参加作业的特殊工种人员(电工、焊工、测量工、起重工、操作工、架子工)必须持证上岗;其中焊工上岗前必须进行再考核,确认合格后方可上岗;3.1.3 施工前组织施工人员熟悉施工现场和工艺质量要求、了解安全操作规范和现场环境保护要求;3.2 有关人员职责3.2.1 技术人员在开工前做好技术准备,根据施工具体特点编写作业指导书;3.2.2 质检员负责工程质量的全过程控制及相关质量措施的实施、检查、监督和验收评定工作,并做好质量跟踪;3.2.3 班组长熟悉施工图、了解规范要求、掌握施工方案。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1号机汽轮机扣缸作业指导书1.工程概况1.1概述山西国金一期2×350MW煤矸石发电供热工程1号机组安装一台东方汽轮机厂生产的CCJK350/260-24.2/1.0/0.4/566/566型超临界、一次中间再热、三缸两排汽、表面式间接空冷凝汽式汽轮机。

整台机组布置在汽机房12.6米运转层,机头朝向固定端。

在本作业指导书中汽机侧用T表示,发电机侧用G表示;从汽机向发电机看,左侧用L表示,右侧用R表示。

1.2汽轮机主要技术规范1)额定功率:350MW2)最大功率:389.3MW3)额定蒸汽参数:新蒸汽:(高压主汽阀前) 24.2Mpa/566℃再热蒸汽:(中压联合汽阀前) 4.143Mpa/566℃4)额定新汽流量:1066.12t/h5)最大新汽流量:1211.1t/h6)背压:12kPa7)设计热耗:8067KJ/KW. h8)额定转速:3000r/min9)旋转方向:顺时针方向(从汽轮机向发电机方向看)10)回热系统:3高压加热器+1除氧器+3低压加热器,除氧器采用滑压运行,各加热器疏水逐级自流。

11)通流级数总共26级,其中高压缸:1调节级+9压力级中压缸:8压力级低压缸:2×4压力级1.3本体结构简介本机组为三缸两排汽型式,高压部分为内、外双层缸结构;中压缸采用內缸加隔板套的结构形式;低压缸为对称分流式,采用焊接双层缸结构。

高压、中压、低压转子均采用无中心孔整锻转子。

高压转子和中压转子以及中压转子与低压转子靠背轮用刚性联轴器联结,联轴器间为凸凹止口形式,从而保证了轴系的联结稳固。

轴系由六个径向支持轴承支撑,1#∽4#支持轴承采用可倾瓦轴承,5#、6#支持轴承瓦采用单侧进油椭圆轴承,在高、中压转子之间有一个独立结构的推力轴承。

本机组1#轴承和主油泵以及液压调节保安部套装在前轴承箱内,2#、3#轴承和推力轴承装在高中压间轴承箱内,4#轴承装在中低压间轴承箱内,5#、6#轴承装在低压缸前后端轴承箱内。

低压后轴承箱箱盖上安装盘车装置。

低压缸前端轴承箱、盘车箱内还分别装有中低压间联轴器罩壳、低电间联轴器罩壳及其喷油冷却装置。

本机组轴承座均为焊接结构落地轴承型式,低压缸的底脚自由地安放在低压缸基础台板上;高压外缸为下缸猫爪支撑在前箱与二箱上,高中压外缸通过“H”形定中心梁,与前箱联结;中压外缸也采用猫爪支撑在二箱与三箱上。

为了使机组的动、静部分能够按照预定的方向膨胀,保证机组安全运行,设计了合理的滑销系统。

本机组共设有两处绝对死点,绝对死点分别设在中低压轴承箱基架上4#轴承中心线后275㎜处和低压缸左右两侧基架上低压进汽中心线前360㎜处。

1.4汽轮机主要安装件重量汽轮机本体外形尺寸为(长×宽×高)21500㎜×8400㎜×6521㎜(高度指从连通管吊环最高点到运行平台距离),主机重量(包括高、中压阀门及其支吊架,高、中压主汽管和主汽管支吊架及基架)720t,安装最大件73t(低压外下缸),最大起吊高度约11m。

2.编制依据2.1东方汽轮机厂提供的图纸。

2.2东方汽轮机厂提供的《汽轮机产品说明书》、《汽轮机本体安装及维护说明书》、《汽轮机主机证明书》。

2.3《电力建设施工及验收技术规范》汽轮机组篇(2012版)2.4《电力建设施工质量验收及评价规程》第3部分:汽轮发电机组 DL/T 5210.3—2009 2.5《工程建设标准强制性条文》电力工程部分(2011年版)2.6《电力建设安全工作规程》第一部分:火力发电厂(DL 5009.1——2002)2.7业主、监理公司、项目部等提供的有关施工中安装质量、安全等的文件。

3.施工准备3.1 扣缸组织机构总指挥:杨盛汽机指挥:韩素宏队长:段林海质量监督:陈迎春安全监督:朱全喜施工班长:崔凯、郭辛伟、陈杰配合单位:项目部、电气安装工程处、热控安装工程处施工人员25人(包括2名特殊工种人员)特殊工种人员:3.2工器具、材料的准备3.2.1主要施工材料:3.2.2通用施工工器具:3.3扣缸前应具备的条件3.3.1基础稳定,无影响汽轮发电机组中心的不均匀沉降现象。

3.3.2有关扣缸前完成工作的所有资料(如质量评定表、施工技术记录、合金部件的光普检查、硬度检查、超声波检查等报告)应齐全。

3.3.3汽缸内在运行中可能松脱的部件应进行封死,确保在运行中不会松脱。

3.3.4设备缺陷已处理并已闭还,验收手续齐全。

3.3.5轴承箱内部的油管道已清理完,高中压缸端部汽封管已接出。

3.3.6所有的工器具及量具、材料应准备齐全。

3.3.7厂房内照明充足,安全消防设施齐全;平台上设备、材料摆放整齐,安全通道畅通。

3.3.8对行车进行全面检查,确保能正常使用。

3.3.9所有的螺栓螺母、稳钉销等零部件进行最终清点后数量正确,螺栓螺母配合灵活,稳钉销能插入稳钉孔内且配合紧密。

3.3.10低压缸与凝汽器已连接完。

3.3.12高压及中压导汽管及各段抽汽管安装完。

4.施工工艺流程4.1高(中)压缸扣缸工艺流程4.2低压缸扣缸工艺流程5.扣缸措施5.1扣缸前的准备工作:1)扣缸前应有当地省级质量监督中心站质监后核发的汽轮机扣缸许可签证,质监时提出的遗留问题已全部整改完毕并书面回复质监中心站。

2)扣缸所需的设备零部件,应预先进行清点检查,保证所有的零部件无短缺或不合格情况。

并将所有零部件按一定次序放置整齐,尽量方便扣缸时吊装作业。

同时要对以下部位进行重点检查:a)扣缸前高压缸喷嘴室应再次认真清理,确保清洁、无灰尘、杂物,清理干净经四级验收合格后用胶布临时封闭。

b)汽缸内的隔层、死角应仔细清理,做到干净、无灰尘、杂物。

c)检查汽缸内部疏水孔应畅通无阻;高压内缸的疏水管及调节级压力接管已配制、焊接完毕并试装合适。

d)汽缸内零部件应齐全,试装合适,零部件表面应清洁、光滑,无毛刺、易松动部件应锁紧。

e)检查汽缸水平结合面应光滑、无毛刺、划痕,清理干净后涂抹二硫化钼粉。

f)检查汽缸用导杆应齐全,并试装合格。

g)滑销系统已安装完毕。

h)热工仪表已试装合适。

3)影响扣缸的设备缺陷已处理完毕,验收合格并进行签证。

4)汽缸结合面密封脂型号正确、数量充足。

5)准备好扣缸区域隔离用的安全警戒绳。

6)扣缸前应提前通知建设单位、监理单位及项目部有关各部门,以做好各项准备工作。

7)扣缸前检查行车运行良好(包括大小钩抱闸、变速箱油位、各运转部件及轴承、限位保护等)。

8)扣缸前检查并试运转空压机工作正常。

9)扣缸前检查并试用螺栓电加热装置工作正常。

10)检查汽机房内照明充足,能够满足夜间作业的要求。

11)扣缸前应联合管道、热工专业相关负责人进行联合检查并完成扣缸签证,签证书见附件一《汽轮机扣缸签证书》。

12)食堂要做好后勤准备,扣缸时送饭到施工现场。

5.2扣缸总则:1)扣缸作业应成立领导组,编制施工组织措施,指定专人对全过程进行指挥;由专人负责专项工作,责任明确;作业人员要听从统一安排,不可盲目作业。

2)扣缸工作从内缸吊装第一个部件开始至外上缸就位,施工现场应始终有人进行监护。

3)扣缸区域应用安全警戒绳隔离,非工作人员不得入内。

4)将扣缸所用工器具建账登记,全部摆放在12.6m平台值班的材料员处,由材料员负责看管,作业人员使用时必须进行登记,使用后及时归还并销帐。

5)检查扣缸作业人员精神状态良好,随身不得携带任何物品(包括饰品、钥匙、手机等),将所有物品集中放置在材料保管员处统一管理。

6)上缸面作业人员应全部穿无纽扣连体工作服,其他作业人员也应仔细检查自己的衣服纽扣、拉链头等,确认牢固,不会脱落。

7)每一件零部件吊入汽缸前都要经过吹扫和再次检查,清理完毕后涂抹二硫化钼粉。

8)装配前所有部件应进行彻底吹扫,吊装作业遵循先下后上,先内后外的吊装顺序。

5.3高(中)压缸扣缸为了防止疲劳作业,将高(中)压缸扣缸工作分成了两个阶段,第一阶段为1至8步,第二阶段为9至22步。

在监理单位的旁站下完成第一步工作后,将高(中)压下部汽缸用塑料布盖好,派专人值班,第二天再继续进行第二阶段的工作。

1)高(中)压外下缸清理检查:检查高(中)压外缸下半高(中)压导气管、抽汽管无杂物;检查高(中)压外下缸与高(中)压内缸、中压隔板套、高(中)压汽封套轴向定位键、底键的键槽应光洁、无毛刺。

用压缩空气认真吹扫高(中)压外缸下半。

2)高(中)压内下缸装配:检查高(中)压内缸进汽管应清洁、无灰尘、油污,检查内缸四个支承键的垫片螺栓已全部紧固,检查轴向定位键、支承键结合面无毛刺、高点。

用压缩空气认真吹扫高(中)压内缸,在轴向定位键结合面涂抹二硫化钼粉后吊装就位,装配高(中)压内缸下半与高(中)压外下缸的内六角连接螺栓并紧固。

3)中压隔板套下半装配:检查中压隔板套支承键、底键、热工测点法兰螺栓均已锁固,检查轴向定位键、支承键、底键结合面无毛刺、高点。

用压缩空气认真吹扫中压隔板套下半,在隔板套轴向定位键和底键结合面涂抹二硫化钼粉后吊装就位,装配中压隔板套下半与中压外下缸的内六角连接螺栓并紧固。

4)高(中)压隔板下半装配:检查隔板支承键、底键螺栓已全部紧固,检查隔板汽封齿和围带阻汽片无倒伏,检查轴向定位键、支承键、底键结合面无毛刺、高点。

用压缩空气认真吹扫高(中)压隔板下半,在隔板轴向定位键和底键结合面涂抹二硫化钼粉后,吊装就位。

5)高压喷嘴室下半装配:拆除喷嘴上的临时封闭物,再次检查确认喷嘴内干净、无灰尘和油污,检查喷嘴室镶嵌键和猫爪支承键螺栓已紧固,检查猫爪支承键调整垫片间无间隙;检查喷嘴室镶嵌键、支承键结合面无毛刺、高点。

用压缩空气认真吹扫高压喷嘴室下半,在镶嵌键结合面涂抹二硫化钼粉后吊装就位。

装配高压喷嘴室下半与高压内下缸的内六角连接螺栓并紧固。

6)高(中)压汽封体下半装配:检查高(中)压前汽封、高(中)压后汽封的汽封体各腔室内干净、无杂物,检查汽封体支承键、底键螺栓已全部紧固,检查汽封环的汽封齿无倒伏,检查轴向定位键、支承键、底键结合面无毛刺、高点。

用压缩空气认真吹扫高(中)压前汽封、高(中)压后汽封的汽封体下半,在汽封体轴向定位键和底键结合面涂抹二硫化钼粉后吊装就位,装配汽封体下半与高(中)压外下缸的内六角连接螺栓并紧固。

7)高(中)压缸汽封环和隔板围带阻汽片检查:检查高(中)压缸下半隔板汽封环、围带阻汽片和高(中)压前汽封、高(中)压后汽封的所有汽封环安装方向正确,汽封齿无倒伏,汽封环齿间干净、无灰尘和油污。

8)轴承下半装配:拆除轴承进油孔、回油孔处的密封胶布,检查轴承可倾瓦瓦块动作灵活,用压缩空气认真吹扫轴承后吊装就位。

9)高(中)压转子装配:a)转子吊装时用合像水平仪检查轴颈水平,调整吊转子工具使转子轴颈扬度符合安装数值,以便转子能够顺利落下。

相关文档
最新文档
