多通道微机自动准同期装置-GDT-4微机智能准同期控制器说明书
第1-3自动准同期装置举例(6、7、8、9、10)
一、微机自动准同期装臵的合闸部分原理程序框图 开机状态：
1、δi脉冲可以用程 序完成，也可由逻辑电路 完成，采样周期10ms。
2、δ≤900时起动并列程序，并列程序运行时间5ms。 3、在发电机开机过程结束后投入运行，转速在额定值的 95%以上；电压为空载额定值。
框图
1、输入δ0→计数→对 δi的存储地址加1； 2、确认新输入δ≤900， 在通过δi+1-δi≤0来确定δ 向00运动方向； 3、监测连续处于匀速 滑差状态，即：
3、滑差过小自动发增速脉冲回路（V213、V214、V401）
在（0～π）区间，R219一方面输出一次均频脉冲，另一方面保持高电 平→VD221、VD22箝制V213b→V213截止→C208充电（R247、R248） 如果Ts>C208充电至单晶管峰点电压的时间→V214导通（在R219的下一 个均频脉冲到来之前）→向V212b提供正脉冲电流→增速回路动作→增速脉 冲。 调R248可改变C208的充电时间。
3）、电压差大于允许值时： V309输出高电平→V117截止→或门2输入有高电平→V118导通、V119 截止→无论V108、V115如何动作→合闸继电器1K不动作。
4）、电压差合格而滑差不合格时： ①、当td先于tA到达， V108翻为低电平、V115仍为 高电平 → 或门1有高电平输入 → V110导通 → V111截止、 V112导通（双稳态不变）→ 或 门2输入仍为高电平 → 合闸继 电器1K不动作； ②、当tA到达后， V115、V110均为低电平 → 双稳态不变 → 或门2输入仍有 高电平 → 合闸继电器1K不动作。 ③、当相角差过零值后， td返回 → V111导通、V112 截止（双稳态翻转）→ 但V108 截止 → 或门2输入高电平 → 合闸继电器1K不动作。
微机型自动准同期装置在电力系统中的应用
微机型自动准同期装置在电力系统中的应用[摘要][关键词]字体：[大中小] 已阅读 904 次我要打印 IE收藏文章分页：微机型自动准同期装置在电力系统中的应用[摘要]本文以SID—2C型微机同期控制器为例，通过实例分析，详细介绍了同频并网和差频并网这两种常见模式的基本概念，以及微机型自动准同期装置的基本原理及基本控制方式，为今后更好地应用该装置奠定了良好的基础。
[关键词]自动准同期同频并网差频并网系统并列操作1 概述发电机并入系统，两个不同系统并列，或一个系统分解为两部分，通过输电线路再连接等，所实施的操作称之为同步并列操作。
随着电力系统容量及发电机单机容量的不断增大，不符合同步并列条件的同步操作会带来极其严重的后果，可能引起发电机组损伤甚至系统的瓦解。
在发电厂，发电机在并入系统前与其他发电机组和电力系统是不同步的，存在着频率差、电压差和相角差。
通过同步操作，将发电机组安全、可靠、准确快速地投入，从而确保系统的可靠、经济运行和发电机组的安全。
在变电站或发电厂网控中，同步操作主要解决系统中分开运行的线路断路器正确投入的问题，实现系统并列运行，以提高系统的稳定、可靠运行及线路负荷的合理、经济分配。
2 电力系统并网的两种情况目前，电力系统的并网方式按两并列系统之间的关系可分为两种情况: 差频并网方式和同频并网方式。
2.1差频并网方式差频并网是指在发电厂中，发电机与系统并网或已解列两系统间联络线的同步并网，它们是两个电气上没有联系的电力系统并网。
其特征是在同步并列点处两侧电源的电压、频率均可能不同，且由于频率不相同，使得两电源之间的功角（电压相位差）在不断变化。
进行差频并网是要按准同期条件实现并列点两侧的电压相近、频率相近时，捕获两侧电压相位差为零的时机来完成的平滑并网操作。
2.2差频并网条件分析差频并网的电压相量分析如图1所示同步并列前的断路器两侧电压为:发电机侧电压: UG = UGmsin(ωGt+φoG )系统侧电压: US = USm sin(ωSt +φoS)上两式中:UGm——待并发电机的电压幅值；USm——运行系统的电压幅值；UG——断路器待并发电机侧的电压;US——断路器运行系统侧电压;ωG——待并发电机的角频率;ωS——运行系统的角频率;φOG——待并发电机电压的初相角;φOS——运行系统电压的初相角由图1（b）的电压相量分析知，断路器并列的理想条件为:（1）两电压幅值相等，即UGm=USm;（2）两电压角频率相等，即ωG= ωS; 或两电压频率相等，即fG=f S;（3）合闸瞬间的相角差为零，即φ=0°。
GDT-1微机智能准同期控制器说明书
地址：深圳市龙岗区龙平西路志达鹏利泰工业园F栋三楼
邮编：518172
电话：0755－84613738 、84613748、400-698-3738
传真：0755－84613798
网址：
本装置还具有多种故障检测功能：
（A）电网掉线（电网频率显示为0，电压接近0，指示灯闪烁）
（B）发电机掉线（发电机频率显示为0，电压接近0，指示灯闪烁）
（C）电网频率偏差>4Hz（参看电网频率显示，频率指示灯闪烁）
（D）发电机频率偏差>5Hz（起车时除外,参看显示，频率指示灯闪烁）
（E）电网电压异常（过、欠压,参看电网电压显示，电压指示灯闪烁）
2．参数2，允许电压差设置，设定范围为额定电压的10V～40V。设定精度为1V。（发电机电压-电网电压）正差=设定值，负差为设定值的0.5倍，出厂设定为24V。
3．参数3，允许频率差设置，设定范围为±0.10Hz～±0.60Hz。设定精度为0.01Hz，出厂设定为0.40Hz。
4．参数4，合闸宽度（继电器吸合时间）设置，设定范围0.40S～2.00S，设定精度为0.01S，出厂设定为0.80S。
（F）发电机过压（参看发电机电压显示，电压指示灯闪烁）
这些故障都不允许发同期合闸命令。
二、装置技术条件
1．电源：
AC：110V～280V/50HzDC：100V～250V
2．输入信号：
发电机电压：0V～400V+110V
电网电压： 0V～400V+110V
3．输出信号：
同期合闸开关信号，以继电器方式输出。
2、正面操作图
4、安装接线：
参照背面接线图，接好电源，发电机电压、电网电压，特别注意同名端不能接错；一般不需要引出《参数》操作键，“同期”输出引至储能合闸机构，必要时考虑增加一个中间继电器。建议当外部负载电源为交流时，在负载线圈上并联一个0.1uf的电容，负载电源为直流时在负载线圈上反并联一个二极管。
微机自动准同期装
动启动和远方启动。在程序设计中通过设置门槛 电压防止装置误启动。
6kV厂用电源快切装置
装置正常切换应具有以下三种切换方式： 并联自动切换：手动起动装置，经同期检定满足要求后，
先合备用（工作）电源，经延时确认合闸成功后，再自动 跳开工作（备用）电源。若切换成功，则装置向控制室发 出切换成功的信号；若不成功，装置应被闭锁，并向DCS 发出闭锁报警信号。 并联半自动切换：手动起动装置，经同期检定满足要求后， 先合备用（工作）电源，再由运行人员手动跳开工作（备 用）电源。 串联切换：手动起动装置，先跳开备用（工作）电源，若 满足快切切换条件，合上工作（备用）电源。若快切不成 功，自动转入同期捕捉和残压切换。
装置应具有闭锁功能，在出现PT断线、保 护闭锁、备用电源失去等情况时自动报警， 并将装置闭锁，防止装置误动。
装置应具有自检功能，可在线自动检测内 部电路、合跳闸出口、直流电源和所设参 数等内部运行情况，发现异常自动报警， 并可显示故障位置和打印DEH系 统发出“同期假并网”信号。
发电机组故障录波装置
每台机组各设置一套微机型发电机组故障录波装 置，为高压起备变和城镇变设置一套公用故障录 波器柜，全厂共设三套故障录波装置柜。
装置应能录发电机机端阻抗、失磁过程、功率、 差流、差压等发电机运行状态及变化
不正常切换是由装置检测到不正常情况而引起的 切换，切换是单方向的，由工作电源切向备用电 源。装置应具有以下二种切换方式：
a. 低电压起动：厂用母线电压低于整定值 的时间超过所设定值，装置自动跳开工作 电源，投入备用电源。
b. 工作电源开关误跳：工作电源开关因某 种原因误跳，在切换条件满足时，装置自 动合上备用电源。
自动准同期装置的工作原理PPT课件
图2-10 电压幅值测量
10
1）电量变送器法：通过交流电压变送器把交 流电压信号转换成直流电压信号，输出的直流 量经A/D转换接口送入CPU， CPU得到的数据 反映了发电机侧电压和系统侧电压的有效值。
2）交流采样法：交流采样不用把交流电压信 号转换成直流量，而是直接对交流电压信号 进行采样，采样值经A/D转换接口送入CPU， CPU对这些采样值进行处理得到交流电压的 有效值。
5
3、频率差的方向测量
6
4、关于调速脉冲
自动准同期装置发调速脉冲时，脉冲宽度应与频 差成正比。为了适应不同机组的调速器特性，比 例系数可设定，或者直接设定调速脉冲宽度和周 期。
7
图2-8 自动准同期装置构成的闭环自动调频系统
8
9
图2-9 频率调节程序示意框图
二、 压差大小及压差方向测量
1、交流电压幅值测量
滑差角速度：
D
i
t
i i1 2 S
理想导前合闸角：
lead
Dtlead
1 dD
2 dt
t2
lead
1 d 2D
6 dt2
t3
lead
20
由于两相邻计算点间的ω D变化很小，因此△ω D一 般可经若干计算点后才计算一次，所以有：
dD D Di D(in)
dt t
2 s n
将取得的实时的相角差与式计算出的导前合闸角 φ lead进行比较
2 i lead 计算允许误差
21
2、导前时间脉冲Ulead.t（合闸命令）的形成条件 （1）不论频差方向如何，导前时间脉冲Ulead.t 应在180°＜φ ＜360°区间内形成。
同期技术说明书

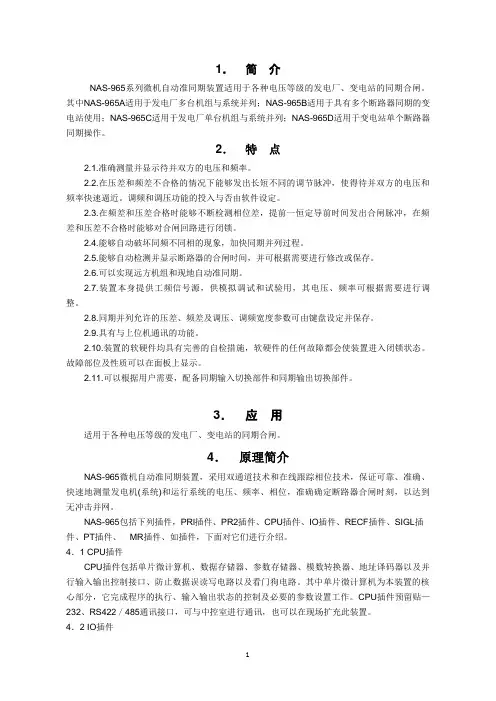

1．简介NAS-965系列微机自动准同期装置适用于各种电压等级的发电厂、变电站的同期合闸。
其中NAS-965A适用于发电厂多台机组与系统并列；NAS-965B适用于具有多个断路器同期的变电站使用；NAS-965C适用于发电厂单台机组与系统并列；NAS-965D适用于变电站单个断路器同期操作。
2．特点2.1.准确测量并显示待并双方的电压和频率。
2.2.在压差和频差不合格的情况下能够发出长短不同的调节脉冲，使得待并双方的电压和频率快速逼近。
调频和调压功能的投入与否由软件设定。
2.3.在频差和压差合格时能够不断检测相位差，提前一恒定导前时间发出合闸脉冲，在频差和压差不合格时能够对合闸回路进行闭锁。
2.4.能够自动破坏同频不同相的现象，加快同期并列过程。
2.5.能够自动检测并显示断路器的合闸时间，并可根据需要进行修改或保存。
2.6.可以实现远方机组和现地自动准同期。
2.7.装置本身提供工频信号源，供模拟调试和试验用，其电压、频率可根据需要进行调整。
2.8.同期并列允许的压差、频差及调压、调频宽度参数可由键盘设定并保存。
2.9.具有与上位机通讯的功能。
2.10.装置的软硬件均具有完善的自检措施，软硬件的任何故障都会使装置进入闭锁状态。
故障部位及性质可以在面板上显示。
2.11.可以根据用户需要，配备同期输入切换部件和同期输出切换部件。
3．应用适用于各种电压等级的发电厂、变电站的同期合闸。
4．原理简介NAS-965微机自动准同期装置，采用双通道技术和在线跟踪相位技术，保证可靠、准确、快速地测量发电机(系统)和运行系统的电压、频率、相位，准确确定断路器合闸时刻，以达到无冲击并网。
NAS-965包括下列插件，PRl插件、PR2插件、CPU插件、IO插件、RECF插件、SIGL插件、PT插件、MR插件、如插件，下面对它们进行介绍。
4．1 CPU插件CPU插件包括单片微计算机、数据存储器、参数存储器、模数转换器、地址译码器以及并行输入输出控制接口、防止数据误读写电路以及看门狗电路。
XTQ-04微机自动同期装置技术及使用说明书
WZQ—710A型微机自动准同期装置 技术及使用说 明 书许继工控系统有限公司2010年3月修订目录一装置概述 (1)二装置设计及技术标准 (1)1 总体设计 (1)2 硬件设计 (1)3 软件设计 (2)4 生产过程质量控制 (2)5 主要技术标准 (2)三主要功能 (2)四技术参数 (3)五工作程序框图 (5)六硬件模块结构框图 (4)七基本原理 (5)八、面板与参数设置 (8)九、安装尺寸及接线 (10)十、检测及自检后装置出错标志 (14)十一、附图一装置概述本装置是为了实现火电厂、水电站发电机和变电站线路的并网而专门设计的智能装置，可用于1-3同期点分时自动同期合闸控制。
该装置有良好的对发电机系统的频率、电压相位量进行自动跟踪的功能，并设置电子同步表模拟老式机械同步表以及工况指示灯进行工况显示，使操作直观、简单化。
装置能对发电机其它控制部分自动发出适时调节脉冲，对其频率、电压实现调整控制，对于自动化程度较低的小电厂，可在电子同步表和工况指示灯的监测指示下进行手动调频、调压控制，也能实现自动准同期的快速到来。
合闸控制部分在软件及硬件上采用多重闭锁，并辅以装置各硬件好坏的巡测自检功能，模拟合闸功能，加强了投运前“真合闸、假并网”投运实验程序手段，使装置安全系数在99.9%以上。
在导前相角计算上其软件的设计中采用了合理的数字模型，不仅考虑频差，还考虑了频差变换率，因此能比较精确地推算出第一次出现的准同期时机，并根据不同的开关导前时间发出合闸命令，确保发电机在一定的相差范围内自动在同期时并入电网。
每一次并网本机可自动录波一次。
该装置该装置应用现代超级单片机控制技术和人工智能的控制理论，并与相关电力专家控制经验相结合进行设计,其可靠性、精确性与快速性三个主要技术性能特征，均优于或达到了国内外同类型产品的技术水平，系为新一代智能自动准同期装置。
二装置设计及技术标准1 总体设计设计中采用免维修的模块结构，这种结构的主要特点是不作元器件级维修，只进行板级（模块）维护.2 硬件设计硬件的核心选用超大规模集成电路Z系列控制专用单片机芯片，主板和I/O板以及通信回路三大部分全部采用电磁或光电隔离，装置主体与现场无任何直接的电气连接，因此具有较强的抗干扰能力。
微机自动准同期装置在硫酸余热发电中的应用
微机自动准同期装置在硫酸余热发电中的应用谢高平【摘要】针对硫酸余热发电并网手动同期存在的各种缺陷,选择了CM-320双微机自动准同期控制器.该设备具有极高的可靠性与稳定性、同期速度快、精度高、功能强、适用范围广、通讯功能完善、运行维护简便、结构标准、安装方便等特点,完全能满足硫酸装置余热发电同期并网操作的需要,即使制酸装置开一条生产线,汽机波动比较大的情况下,也能一次并网成功.【期刊名称】《硫酸工业》【年(卷),期】2017(000)006【总页数】3页(P51-52,56)【关键词】硫酸生产;余热发电;微机;自动准同期;手动准同期;同期点;并列操作【作者】谢高平【作者单位】云浮联发化工有限公司,广东云浮527300【正文语种】中文【中图分类】TQ111.16在电力系统中，被称为同期点的断路器在进行合闸时，断路器的两端都可能因不同的系统供电而带电，此时就必须进行一系列的操作，最终才能将断路器合闸。
这一系列的操作加上断路器的合闸统称为并列操作，同期点的并列操作是电力系统中一项主要的操作内容。
因为断路器的两端均有电源，若同期点断路器的合闸时机不适当，两端的电参数相差较大，将会引起断路器爆炸甚至整个电力系统的稳定被破坏而导致崩溃，发生大面积停电事故。
云浮联发化工有限公司是产能为400 kt/a硫酸的硫铁矿制酸企业，发电蒸汽来源于硫铁矿焙烧后的两台30 t/h的余热锅炉，配套余热发电机组为单台15 000 kW。
一般情况下由于生产工艺的波动，导致汽量汽压有一定的波动，引起发电的电气参数也有一定的波动。
单条线生产的情况下电气参数波动更大。
该厂高压系统采用双回路进线，进线电源来自上级35 kV变电站的两条6 kV母线，而上级电站35 kV 电源进线只有一条，线路总长约10 km，来自上级110 kV站。
这条35 kV线路年久失修，故障率比较高。
6 kV同期系统示意见图1。
图1中有3个同期点：1#进线与母线的同期并列点、2#进线与母线的同期并列点；发电机与母线的同期并列点。
微机智能准同期线路并网和柴油机并网等高性能并网装置-GDT-2微机智能准同期说明书
GDT-2微机智能准同期控制器使用说明书一、概述在电力系统中，同步发电机和线路变压器的并列操作是经常进行的，为了保证安全快速地将同步发电机并入电网，必须使用准同期控制器。
GDT-2微机智能准同期控制器对被同期对象的电压、频率、相位、加速度、滑差速率的测量由软、硬件结合完成，有很高的测量精度和准确性。
在发电机工作方式中可以对电压、频率采用模糊控制进行变参数调节。
调压方式有两种，一种是脉宽调节适合于伺服电机控制的模拟电位器调节，另一种是计（次）数调节适合于数字控制。
调频（速）控制采用模糊控制理论有很宽的参数选择范围，既可适用于伺服阀控制的液压调速机和直流伺服电机控制的调速机，也可适用于普通交流电机控制的调速机。
它以PIC单片机为核心，具有高集成度、高可靠性、硬件简单、性能完善等特点。
GDT-2微机智能准同期控制器有很高的同期精度及快捷的并网速度，并提供合闸闭锁功能。
既可用于同步发电机的并列，也可以用于线路变压器的并列。
主要应用于中小型发电厂的控制设备中。
二、主要功能1．对待并发电机以选定的方式自动调频、调压，计算滑差预测合闸相角达到设定值后以选定的导前时间发出合闸命令（用户选择“自动合闸”时）完成并列操作。
当用户选择“人工认可”时，用户还必须持续按外接的《认可》键才能发出合闸命令，“人工认可”功能还提供了上位机远程控制的手段。
并列过程中相位差指示灯直观指示发电机与电网的相位关系，若同期成功，指示灯会一直停留在同期点上，很快会闭锁。
若不成功指示灯不会停留在同期点上，约10秒后自动投入下一次同期控制。
但会自动加上“人工认可”功能，可以用用《参数》键或外接的《认可》键清除。
另外本装置保留有“无压合闸”功能，在证实外电网确实无电的情况下可以用外接的《认可》键发出合闸命令，如果电网有电则操作无效，必须经由同期控制才能发出合闸命令。
2．同期合闸前，调频（速）电路在任何情况下（除发电机本身掉线外）都可以工作，跟踪电网频率，电网掉线时锁定50Hz。
微机同期控制器-31页word资料
一、概述SID-2C是深圳市智能设备开发有限公司在总结前七代产品运行经验的基础上，在硬件设计及软件设计上作了较大的改进。
除了保留原有产品的精确性及快速性的优点外，还增加了全汉字显示及与上位机进行通讯的功能。
这为电站分布式控制系统（DCS）增加了一个重要的智能终端。
不仅使运行人员在同期控制器的安装现场可以看到有关并网过程中的各种信息，还能在远方的集控站对并网过程了如指掌。
SID-2C系列微机同期控制器有两类产品:SID-2CT适用于1～12条线路并网用，SID-2CM适用于1～12台、条发电机或线路并网复用。
各类产品均备有内置试验检测单元，毋需借助其它仪器设备即可进行控制器的例行试验、故障检测及外电路正确性校核等工作。
SID-2C系列微机同期控制器的突出特点是确保以最短的时间和良好的控制品质促成同期条件的实现，并不失时机的捕捉到第一次出现的并网机会。
本使用说明书可供8个同期点的SID-2CM-8和12个同期点的SID-2CM-12共用。
1主要功能：1）SID-2CM有8～12个通道可供1~12台、条发电机或线路并网复用，或多台同期装置互为备用，具备自动识别并网对象类别及并网性质的功能。
··2）设置参数有：断路器合闸时间、允许压差、过电压保护值、允许频差、均频控制系数、均压控制系数、允许功角、并列点两侧TV二次电压实际额定值、系统侧TV二次转角、同频调速脉宽、并列点两侧低压闭锁值、同频阈值、单侧无压合闸、无压空合闸、同步表功能。
3）控制器以精确严密的数学模型，确保差频并网（发电机对系统或两解列系统间的线路并网）时捕捉第一次出现的零相差，进行无冲击并网。
4）控制器在发电机并网过程中按模糊控制理论的算法，对机组频率及电压进行控制，确保最快最平稳地使频差及压差进入整定范围，实现更为快速的并网。
5) 控制器具备自动识别差频或同频并网功能。
在进行线路同频并网（合环）时，如并列点两侧功角及压差小于整定值将立即实施并网操作，否则就进入等待状态，并发出遥信信号。
同期装置的使用方法
同期装置的使用方法一.同期装置的作用是什么在电力系统运行过程中，枢纽变电站经常需要把系统的联络线或联络变压器与电力系统进行并列。
这种将小系统通过断路器合并成大系统的操作称为同期操作。
所谓同期即断路器两侧电压大小相等、频率相等、相位相同。
同期装置的作用是用来判断断路器两侧是否达到同期条件，从而决定断路器能否合闸的专用装置。
变电站对于需要经常并列或解列的断路器装设手动准同期装置，一般采用集中同期方式。
该方式在同一时刻，只允许有一台断路器进行同期合闸。
二.同期装置的配置我厂四个电站的同期装置屏是由深圳市国立智能电力科技有限公司据模糊控制理论研制开发的微机自动准同期。
主要由SID序列的智能复用型同期装置、SID—2X序列型多同期点自动选线器、SID—2SL序列型同步表、合闸继电器和电源开关、同期方式选择开关等组成。
该同期屏具备自动准同期、手动准同期等功能。
断路器同期以自动准同期为主，手动准同期为辅的工作方式。
SID—2FY同期的功能1.可设置16个任意定义并网性质的并列点；2.自动识别并网性质一差频或合环；3.高品质自动均频、均压控制；4.确保捕捉首次并网时机、高速无冲击并网；5.双侧、单侧自动无压合闸功能。
补偿两同期电压固有相位差；6.自动转角功能；7.中英文在线切换界面；8.可根据用户需要配置打印机；9.可通过配置我公司的SID-DVI同期扩展视频模块，具备同期过程的视频监视功能，传送距离大于200米；10.可根据用户需要配置完全独立的调试、检测、校验用测试模块，不需任何仪器即可在现场进行调试；11.支持GPS报文对时、秒脉冲和IRIG-B码对时；12.提供双RS485口和双网口通讯，支持Modbus和103通讯规约；13.完备的事件追忆功能；14.记录最近12次同期操作录波，完整记录同期启动及合闸前后的模拟量、开入、开出数据，可通过专用上位机软件对录波数据进行科学分析。
三.同期装置的使用方法（以我厂一级电站同期装置为例）同期装置运行方式应以自动准同期方式为主，只有在自动准同期装置发生故障后，才以手动同期方式合闸并列。
同期装置操作说明
同期装置操作说明一、简介同期装置是一种广泛应用于各种演出和音乐录制场合的专业音频设备，主要用于调整多路音频信号的同步性和一致性。
本文档将详细介绍同期装置的操作步骤与注意事项。
二、操作步骤1. 连接设备将同期装置与音频设备连接，通常可以通过音频输入和输出端口连接。
确保连接正确、稳定。
2. 开关机打开同期装置的电源开关，待指示灯亮起后，可以开始操作。
3. 设置主设备选择一路作为主设备，通常是音源最为稳定和重要的一路。
在同期装置中，将该路信号输入并根据需要设置相应的参数，如音量、音调等，并将主设备的输出线连接到其他设备或扬声器。
4. 设置从设备根据需要，选择其他设备作为从设备，将其音频信号输入到同期装置。
同期装置会自动调整从设备的同步性和一致性，使其与主设备完美匹配。
5. 调整延迟根据现场情况，可以使用同期装置的延迟参数进行调整。
延迟功能可以让音频信号在播放时有更好的效果，尤其是在大型演出中，可以避免音频的回声和混音问题。
6. 调整同步性使用同期装置的同步参数，可以确保多路音频信号的同步性。
根据不同的设备和场景，需要调整的参数可能有所不同，目的是让音频信号达到最佳的同步效果。
7. 测试与确认在完成以上步骤后，可以进行一次综合性的测试和确认。
通过演示或试听，确认所有的音频信号都达到了同步和一致的效果。
三、注意事项1. 在操作同期装置之前，务必熟悉设备的操作手册和安全规定，以避免不必要的损坏或意外。
2. 使用合适的音频线缆连接设备，确保信号的稳定传输和良好质量。
3. 在调整延迟和同步参数时，需根据实际情况进行有针对性的调整，避免过度处理或不足的效果。
4. 如需在演出或录音中使用同期装置，提前进行充分的测试和试验，确保设备的正常运行和音频效果的满意度。
5. 在使用同期装置时，注意避免过量信号输入，以免产生杂音或损坏设备。
6. 定期检查和维护同期装置，保持其良好的工作状态，并及时更换老化的零部件。
四、总结同期装置是一种非常重要的音频设备，可以在演出和音乐录制中发挥关键作用。
浅谈微机自动同期装置在电厂的应用
浅谈微机自动同期装置在电厂的应用摘要：发电机组与系统并列是一项非常重要和经常进行的操作，为避免因发电机非同期并列造成的电气设备严重损害和系统震荡、瓦解等恶性系统事故，在发电厂广泛采用了同期装置，本文主要介绍某热电厂微机自动同期装置原理、功能及应用。
关键词：自动准同期；并列；系统引言同期操作是电力系统中一项重要的操作内容。
在发电机与系统并网、小系统通过联络线并入大系统、母线并列运行等操作中，并网的双侧都是有源系统，如果并网的瞬间非同期，那么将产生较大的冲击电流，严重威胁设备和电网安全运行。
随着电网网络的安全稳定性要求越高，不论是对发电机断路器的合闸操作，还是在变电站中对系统的断路器合闸操作，都要求同期装置具有很强的可靠性和快速性，而微机自动同期装置可实现以上的功能要求。
1.同期装置原理由电力系统中任一点的电压瞬时值表达式u=Umsin（t+φ）可以得出同期条件：（1）fg＝fs（即频率相等）（2）Ug＝Us（即电压幅值相等）（3）△φ＝0（即相角差为0）而实际上，交流电的变化一般是每秒50次（50Hz），靠人眼是根本无法准确判别和定位的。
因而，引入同期装置。
但即便引入同期装置，也根本做不到绝对同期。
在并网时只能尽量减少差值，使合闸时达到理想条件，减小冲击。
自动准同期装置允许频率差值为±0.2Hz，判断符合频率相同的条件，允许压差值设置为系统电压值±5%以内均认为符合电压相同的条件。
为了使并列操作满足条件，尽量使合闸时达到理想条件。
自动准同期装置必须设置三个控制单元：（1）频差控制单元；（2）电压差控制单元；（3）合闸信号控制单元。
2. 同期装置功能。
同步表集同步表和同期闭锁继电器于一体，用于手动同期相位角指示，及手动同期和自动同期同期闭锁功能。
装置具有自动识别并列点并网性质的功能，即自动识别当前是差频并网还是同频并网。
选线器不仅适用于原来按同期小母线集中同期方式设计的厂、站，也同样适用于新设计具有DCS的发电厂。
第三章 自动准同期装置
第三章自动准同期装置3.1 概述山西鲁晋王曲发电厂同期系统采用日本日立公司配套的CSY-96-2S型同期装置，采用传统的电压选线把手和同期投入开关，使同期装置在备用状态时有明显的断点，保证同期装置不带电。
被合开关的选择和启动同期在DCS或DEH中实现。
对主变高压侧3/2接线的两个开关不仅可进行同期并网，还可进行单侧有压合闸或同频合环。
为全面检验SID-2CM 自动准同期系统的特性使之满足设计和技术规范的要求保证调试工作安全顺利的进行特制定本规程。
3.2 同期装置的技术参数同期装置型号：CSY-96-2S 同期装置出厂编号：NO.CM04102B生产厂家：日立公司提供的DAIICHI ELECTRONICS CO.,LTD工作电源：为110VDC测量电压：100VAC 50Hz输入信号：并列点选择、复位、启动同期、单侧无压确认、开关接点。
输出信号：加速、减速、升压、降压、合闸。
功角越限、报警、失电。
通讯接口：RS-232、RS-4853.3 常规检查3.3.1 回路检查经审图并实际检查；设计院合闸回路设计为：在汽轮机条件满足的情况下，保护没有动作信号，励磁开关在合的情况下，选择合闸开关，和待并回路电压，投入自动准同期装置，同期装置在调整发电机的电压满足同期条件的情况下，发出合闸信号。
根据厂家说明书的要求，在合闸信号、加速信号、减速信号、升压信号、降压信号通过硬结线直接发送到DEH或励磁系统。
3.3.2 绝缘检查直流电源、交流电压输入对地绝缘均大于 50 MΩ.(1000V摇表)合闸出口接点之间,对地绝缘均大与 50 MΩ.(1000V摇表)3.3.3 上电功能检查给上直流电源开关，在电压小母线上加上同期电压和待并电压，手动投入同期装置，同期表相应指示均正确，同期装置上电自检及显示均正确。
分别由DCS选第一路（母线侧开关）或第二路（联络开关），手动投入待并电压，此时相应指示均应正确，同期装置上电自检及显示均正确。
WZQ-4微机自动准同期装置
WZQ-4微机自动准同期装置
李丹云
【期刊名称】《黑龙江科技信息》
【年(卷),期】2004(000)008
【摘要】本文阐述了微机自动准同期装置的功能、基本原理、硬件设计及主要技术数据
【总页数】1页(P89)
【作者】李丹云
【作者单位】哈尔滨气化厂机修分厂
【正文语种】中文
【中图分类】TM76
【相关文献】
1.微机自动准同期装置在石家庄市农村水电站的推广应用 [J], 辛鲁;李广晶
2.微机自动准同期装置在硫酸余热发电中的应用 [J], 谢高平
3.基于STM32单片机的微机自动准同期装置设计与应用 [J], 刘东文;王导;何平
4.基于STM32单片机的微机自动准同期装置设计与应用 [J], 刘东文;王导;何平;
5.微机型自动准同期装置的调试及维护 [J], 沈静雯
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GDT-4（PTQ2000C）微机智能准同期控制器使用说明书一、概述在电力系统中，同步发电机并列和线路并网操作是经常进行的，为了保证安全快速地将设备并入电网，必须使用准同期控制器。
PTQ2000C微机智能准同期控制器既可以用于同步发电机并列操作，也可以用于线路差频并网和线路同频并网；既可以单独使用，也可以与PFX-1分线器一起构成多通道准同期控制器；既可以现场操作，也可以通过RS-485由上位机远程操作。
各通道（1#通道除外）可以单独设定，可以任意组合。
它有多种非常完善的自动调频、调压方式供选择，有自动合闸、无压合闸、合闸人工认可功能。
可以随时送出系统参数、通道参数和现场参数，可以远程修改功率角等参数。
远程通讯完全遵从国际工业控制《MODBUS通讯协议规定（通过专用通讯模块PTX-1R，非常适合于大、中型发电厂和变电站的集中控制。
它以单片机为核心，具有高集成度、高可靠性、硬件简单、性能完善等特点。
二、主要功能1．在发电机工作方式下，对待并发电机以选定的方式自动调频、调压，预测合闸相角达到设定值后以选定的导前时间t dq发出合闸脉冲（命令）完成并列操作。
相位差指示灯直观指示发电机与电网的相位关系，若同期成功，指示灯会一直停留在同期点上，很快（软件）会闭锁转为待命状态，同期反馈开关信号作为硬件闭锁可以防止已合闸的通道由于误操作再次调节和合闸。
若不成功指示灯不会停留在同期点上，很快（约2秒）投入调频功能（暂不投入调压），再12秒后自动投入下一次同期控制。
如果期间修改参数则不允许同期控制，参数修改至少 2 秒后才允许控制。
闭锁期间装置处于待机状态，直到接到重新启动命令或通道切换命令才重新投入运行。
2．在线路差频并网工作方式下，装置完成频差（包括同频）、压差测量。
并用开关量的方式给出“频差大”、“同频”、“压差大” 等信号。
在频差（设定值比发电机工作方式时小）、压差条件满足时象发电机工作方式一样预测合闸相角达到设定值后以选定的导前时间发出合闸命令完成并列操作。
3．在线路同频并网工作方式下，装置检测同频、压差和功率角，给出“同频”、“压差大”、“功率角越限”等开关信号。
并随时接受上位机或面板对功率角等参数的修改。
在同频条件下，压差、功率角条件满足时发出合闸命令完成并列操作。
4．在发电机工作方式下，调频电路采用变参数脉宽调节，基本脉宽可以用户设定。
电网正常时跟踪电网频率，电网不正常或电网掉线时锁定50Hz。
频率除进行变参数调节外，还设有加速度限制和低速（<43Hz）调节总量限制。
调节功能可以人工解除。
5. 在发电机工作方式下，调压电路在发电机频率GF<43HZ寸不工作，发电机本身故障时不工作，合闸检测期间不工作。
电网不正常或电网掉线时锁定额定电压，在46Hz〜54Hz时正常调节。
调压方式有模拟（脉宽）调节和数字调节两种，数字调节又有计数调节和特制脉宽调节两种，它们都是变参数调节。
调节功能同样可以人工解除。
模拟调节适合于伺服电机带动的多圈电位器励磁给定，数字调节适合于数字励磁装置或带数字电位器给定的励磁装置。
计数调节类似多次快速按动数字电位器的加、减键，直观但继电器动作过于频繁；特制脉宽调节类似适当按住数字电位器的加、减键一段时间达到连加、连减功能。
6. 正常工作时，数码管最高位显示通道号。
第二位作辅助显示，显示与频率有关内容时显示（F）;显示与电压有关内容时显示（U）;显示与相位有关内容时显示（P）;当显示频率差、电压差、相位差时如果出现负号则显示（-）。
其余低四位用来显示内容。
可以显示发电机（待并侧）频率、发电机电压、电网（系统侧）频率、电网电压、发电机与电网频率差、发电机与电网电压差、发电机与电网相位差。
可以用加、减键轮回选择，同时相应辅助指示灯点亮使意义十分明确。
如显示发电机频率，则“发电机” 、“频率” 辅助指示灯同时点亮；又如显示发电机与电网电压差，则“发电机”、“电网”、“电压” 辅助指示灯同时点亮。
其它类同。
7. 本装置可以现场进行参数设置。
除了一些公共参数外，每一个通道都有各自的参数。
按一下参数键即进入参数设置状态，参数灯亮，通常从参数11（1#通道工作方式选择）开始，再按一下即退出参数设置。
具体操作参见第七节，参数含义见第三节。
8. 本装置能快速、准确地捕捉首次出现的合闸时机，可以选择自动合闸、自动+人工认可、人工合闸。
另外还可以选择具有无压合闸功能（利用认可键合闸）。
9. 本装置具有多种故障检测功能：（A）发电机掉线或无压（发电机电压、频率显示为0）（B）电网掉线或无压（电网电压、频率显示为0）（C）电网频率偏差>1.5Hz （参看电网频率显示）（D）电网电压异常（过、欠压, 参看电网电压显示）（E）发电机频率偏差＞4Hz（起车时除外，参看显示）（F）发电机过压（参看发电机电压显示）（G）通道故障（由PFX-1 分线器传送过来）这些故障都不允许发同期合闸命令！10．本装置在线路工作方式中利用在发电机工作方式下的增速、减速、升压、降压继电器送出“频差大”、“同频”、“压差大”、“功率角越限”等现场信息。
在线路差频并网时主要是前三个信息有意义，“功率角越限”转意为“导前角尚未达要求”此信息仅供参考，只要有一点频差导前角总会达到要求。
在线路同频并网时主要是后三个信息有意义。
11. 本装置一般与PFX-1分线器一起工作，它们之间通讯用串行半双工RS-485;如果有上位机或系统网络，此通讯线同时送往上位机构成以PTQ2000C为主机，PFX-1分线器和上位机为辅机的通讯网。
波特率从1200到9600任选，但三方必须选择一致。
通讯内容主要是“命令”、“应答”、“参数”、“数据”等。
通讯协议仿远程通讯《RTU莫式》。
另外我们开发有专用通讯模块PTX-1R 上位机或系统网络通过它与PTQ2000C通讯，通讯协议完全遵从《MODBUS规定，有《RTU模式》和《ASC H模式》任选，具体参见PTQ2000C S讯软件手册。
12. 本装置与PFX-1分线器除了串行通讯外，还需要在硬件上将“发电机”、“电网” PT电压信号，继电输出“同期” 、“增速” 、“减速” 、“升压” 、“降压”线相连，另外“同期反馈”输入在需要时也要相连（此信号用来测量导前时间、辅助合闸闭锁）。
三、参数说明1. 参数0，调试参数，发电机（待并侧）电压测量修正，它是用来修正发电机电压测量电路的制造误差，用户一般不能进入此参数。
调试时首先进入此参数，此参数整定范围为± 12.5%，整定精度为0.1%，但此参数本身不显示，显示的是发电机电压测量值，这样只要调整此参数使显示值与实际值相同即可，非常方便。
注意若显示值与实际值相差超过±8%时，最好先修改测量分压电阻，然后再调整此参数。
2. 参数1，调试参数，电网（系统侧）电压测量修正，它是用来修正电网电压测量电路的制造误差。
同样用户不能进入，其它与参数0类同。
3. 参数2，多通道/单通道选择（显示8888/1111），出厂设定根据用户要求设定为多通道/单通道。
4. 参数3,合闸手动/自动选择（显示HE--/HEAU）,出厂设定为自动。
5. 参数4,合闸人工认可（显示HE11/HE00 HE11为需认可），出厂设定为不需认可。
6. 参数5,允许/不允许无压合闸（显示HU11/HU00 HU11为允许），出厂设定为不允许。
7．参数6，波特率设置（显示为1200、2400、4800、9600）出厂设定为2400。
8. 参数7,发电机调频（速）手动/自动选择（显示TF--/TFAU）,手动即不允许工作，出厂设定为自动。
9. 参数8,发电机调压手动/自动选择（显示TU--/TUAU），手动即不允许工作，出厂设定为自动。
10. 参数9,发电机调压方式选择：数字/模拟调节（显示dddd/AAAA。
数字调节对应调节参数为参数23；模拟调节即脉宽调节，对应调节参数为参数24。
出厂设定为模拟调节。
11. 参数10,在选择数字调压方式下，计数/ （特制）脉宽调节选择（显示CCCC/PPPP计数调节利用参数23 作基本调节计数；脉宽调节利用参数23作基本调节力度指标，利用参数24 和25 制作出符合调节力度的模仿连加（连减）按钮动作脉宽来。
在选择模拟调节时此参数不出现，出厂设定计数调节。
12. 参数11，1#通道工作方式选择：线路/发电机（显示EEEE/FFFF，通常用户进入参数设置状态时，首先进入此工作方式选择。
出厂设定为发电机方式。
虽然原则上说1#通道可以设置为任意工作方式，但在多通道情况下我们规定：如果通道中至少有一个是发电机必须选1#通道为发电机工作方式（其余任选）；在通道都为线路的情况下，如果至少有一个是线路差频并网必须选1#通道为差频并网工作方式。
13. 参数12，1#通道电网（系统侧）电压取样转角/不转角选择（显示PH11/PH00，出厂设定为不转角。
14. 参数13，1#通道电网（系统侧）电压取样选择转角时，转角+30°/-30 °选择（显示30° /-30 °），出厂设定为-30°。
15. 参数14，1#通道选择线路工作方式时，差频/同频并网选择，显示dF11/dF00 ，出厂设定为同频。
在选择1#通道为发电机工作方式时此参数不出现。
16. 参数15，1#通道导前时间设置，设定范围为0.05S〜0.8S设定精度为0.01S。
导前时间用于补偿从准同期装置合闸命令发出到真正合闸的一系列时延，出厂设定为0.3S。
如果连接了“同期反馈”信号，同期合闸成功后本装置会自动修改此参数。
17. 参数16，1#通道发电机（待并侧）额定电压设置，设定范围为50V〜125V，设定精度为0.5V。
一般标准PT电压为100V，由于可能的取样电压互感器制造误差，以及“线电压” / “相电压”、△ /Y接法等原因，额定电压对应的取样电压不为100V，是多少设置多少。
出厂设定为100V。
18. 参数17，1#通道电网（系统侧）额定电压设置，设定范围为50V〜125V，设定精度0.5V，与参数16类同。
出厂设定为100V。
19. 参数18,发电机允许频率差设置，设定范围为土0.05Hz〜土0.6Hz,设定精度为0.01Hz。
出厂设定为0.2Hz。
但当1#通道设置为线路差频并网工作方式时此参数应为“线路频差”设置，设定范围为土0.02Hz〜土0.3Hz，设定精度为0.01Hz。
20. 参数19,发电机允许电压差设置,设定范围为额定电压的1%〜8%。
设定精度为0.1%。
系统会根据此设定值作正偏调整（正差为设定值的 1.5倍，负差为设定值的0.5倍），出厂设定为3%。
但当1#通道设置为线路工作方式时此参数应为“线路压差”设置，设定范围为±1%〜±18%，设定精度为0.1%。
