数字系统设计原理和方法

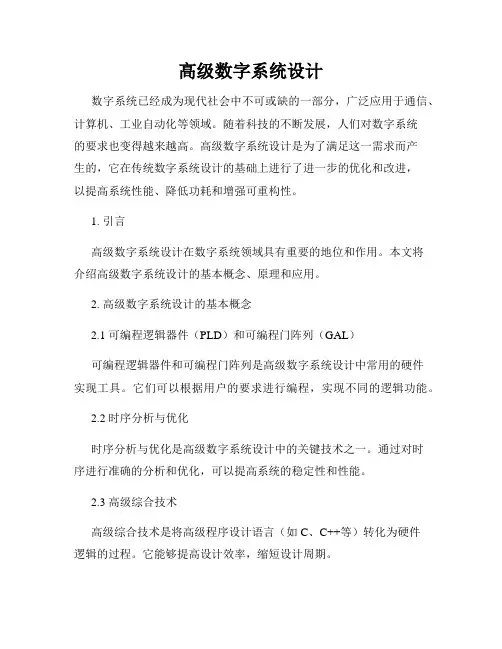

高级数字系统设计
高级数字系统设计数字系统已经成为现代社会中不可或缺的一部分，广泛应用于通信、计算机、工业自动化等领域。
随着科技的不断发展，人们对数字系统的要求也变得越来越高。
高级数字系统设计是为了满足这一需求而产生的，它在传统数字系统设计的基础上进行了进一步的优化和改进，以提高系统性能、降低功耗和增强可重构性。
1. 引言高级数字系统设计在数字系统领域具有重要的地位和作用。
本文将介绍高级数字系统设计的基本概念、原理和应用。
2. 高级数字系统设计的基本概念2.1 可编程逻辑器件（PLD）和可编程门阵列（GAL）可编程逻辑器件和可编程门阵列是高级数字系统设计中常用的硬件实现工具。
它们可以根据用户的要求进行编程，实现不同的逻辑功能。
2.2 时序分析与优化时序分析与优化是高级数字系统设计中的关键技术之一。
通过对时序进行准确的分析和优化，可以提高系统的稳定性和性能。
2.3 高级综合技术高级综合技术是将高级程序设计语言（如C、C++等）转化为硬件逻辑的过程。
它能够提高设计效率，缩短设计周期。
3. 高级数字系统设计的原理3.1 并行性与流水线技术并行性和流水线技术是高级数字系统设计中的重要原理。
通过合理地设计并行结构和流水线，可以提高系统的运行速度和效率。
3.2 分布式处理与多核技术分布式处理与多核技术是高级数字系统设计中常用的原理。
它们可以将任务分配给多个处理核心并行处理，提高系统的处理能力和性能。
3.3 管脚分组与布线规划管脚分组和布线规划是高级数字系统设计中的重要原理。
通过合理地进行管脚分组和布线规划，可以减少信号干扰，提高系统的可靠性和可重构性。
4. 高级数字系统设计的应用4.1 通信系统高级数字系统设计在通信系统中具有广泛的应用。
通过合理地设计和优化，可以提高通信系统的传输速率和数据处理能力。
4.2 计算机系统高级数字系统设计在计算机系统中也具有重要的应用。
它可以提高计算机的运算速度和存储容量，提升系统的整体性能。
4.3 工业自动化高级数字系统设计在工业自动化领域的应用也逐渐增多。
现代数字系统设计方法和流程
现代数字系统的设计方法专业：电力电子与电力传动学号：212012*********姓名：刘滔摘要随着微电子技术和计算机技术的不断发展，在涉及通信、国防、航天、工业自动化、仪器仪表等领域的电子系统设计工作中，EDA技术的含量正以惊人的速度上升，它已成为当今电子技术发展的前沿之一。
现代社会电子产品更新换代的速度越来越快，传统的自下而上(Bottom-Up)的设计方法越来越适应不了这种挑战。
随着可编程逻辑器件集成规模的迅速扩大，自身功能的不断完善，以及计算机辅助设计技术的不断发展，在现代电子系统设计领域，EDA(Electronic Design Automation)技术便引起了人们的极大关注。
设计者的工作仅限于利用软件的方式来完成对系统硬件功能的描述。
相应的FPGA/CPLD器件，在EDA工具的帮助下，就可以得到最后的设计结果。
本文首先阐述了EDA技术的基本概念、发展过程和基本特征，最后着重分析EDA技术在两个不同层次上的工作流程，即电路级设计和系统级设计，引入了一种自顶向下的高层次电子设计方法。
关键词：设计方法电子系统设计EDA一、现代数字系统设计的概述EDA（Electronic Design Automation）工程是现代电子信息工程领域中一门发展迅速的新技术。
EDA的定义有广义和狭义之分，广义定义EDA包括半导体工艺设计自动化、可编程器件设计自动化、电子系统设计自动化、印制电路板设计自动化、仿真与测试故障诊断自动化等。
狭义定义的EDA就是电子设计自动化。
EDA技术主要有四个方面：1、可编程逻辑器件，即应用EDA技术完成电子系统设计的载体；2、硬件描述语言（VHDL 或者 Verilog）。
它用来描述系统的结构和功能，是EDA的主要表达手段；3、配套的软件工具。
它用来完成电子系统的智能化设计；4、实验开发系统。
在整个EDA设计电子系统的过程中，实验开发系统是实现可编程器件下载和验证的工具，现代EDA技术是20世纪90年代初从计算机辅助设计、辅助制造和辅助测试等工程概念发展而来的。
数字系统设计知识点
数字系统设计知识点数字系统设计是计算机工程和电子工程中的重要内容，涵盖了多种关键概念和技术。
本文将介绍数字系统设计的一些基础知识点，包括数字系统的基本原理、数字电路的构建和设计、以及数字系统中常见的编码和调制技术。
一、数字系统的基本原理数字系统是由数字电路组成的，其中的信息以二进制形式表示。
数字电路由数字逻辑门组成，可以执行布尔运算。
数字系统的基本原理包括以下几个关键概念：1. 二进制系统：数字系统采用二进制表示，即使用0和1来表示逻辑状态。
二进制是一种计数系统，它只使用两个数字来表示所有的值。
2. 布尔代数：布尔代数是描述和操作逻辑关系的一种数学工具。
它基于三个基本运算：与、或和非。
布尔代数可以用于设计和分析数字逻辑电路。
3. 逻辑门：逻辑门是数字电路的基本构件，用于执行逻辑运算。
常见的逻辑门包括与门、或门、非门等。
通过组合逻辑门可以构建复杂的数字电路。
二、数字电路的构建和设计数字电路是数字系统的基础，它由逻辑门和触发器等元件组成。
数字电路的构建和设计需要考虑以下几个因素：1. 逻辑门的组合与实现：通过组合不同类型的逻辑门可以实现多种逻辑功能。
例如，与门和或门的组合可以实现任意布尔函数。
设计者需要根据具体需求选择适当的逻辑门组合。
2. 状态机设计：状态机是一种具有离散状态的数字电路。
它由状态寄存器、组合逻辑和输出逻辑组成。
设计者需要根据系统需求定义状态和转移条件，然后选择适当的触发器和逻辑门实现状态机。
3. 模时序系统设计：模时序系统是一种具有时序行为的数字电路。
它由触发器和组合逻辑构成，可以实现时序逻辑功能。
设计者需要考虑时钟信号、触发器类型和时序逻辑的实现方式。
三、编码和调制技术在数字系统设计中，编码和调制是常用的技术，用于将信息从一种形式转换成另一种形式。
1. 数字编码：数字编码用于将数字或字符等信息转换为二进制形式。
常见的数字编码包括BCD码、格雷码和ASCII码等。
不同的编码方式可以适用于不同的应用场景。
数字控制系统的基本原理与设计方法
数字控制系统的基本原理与设计方法数字控制系统（Digital Control System）是一种通过数字处理器来实现系统控制的技术。
它可以对运动、压力、温度等物理量进行精确的测量和控制，具有精准性高、稳定性好、适应性强等优点。
本文将介绍数字控制系统的基本原理和设计方法。
一、数字控制系统的基本原理数字控制系统的基本原理是将输入量（Input）通过传感器采集后，经过模数转换器（A/D Converter）转换为数字量，然后经过数字信号处理器（DSP）进行运算和控制处理，最后通过数模转换器（D/A Converter）将控制信号转换为模拟量输出，从而实现对被控物理量的精确控制。
在数字控制系统中，传感器起到了关键作用。
传感器能够将被测量的物理量转换为电信号，例如压力传感器、温度传感器等。
这些传感器的输出信号需要经过模数转换器将其转换为数字信号，以便数字信号处理器进行处理。
数字信号处理器是数字控制系统的核心部件，它能够对输入信号进行滤波、运算、控制等处理。
通过数字信号处理器，可以实现对控制系统的闭环控制，将被控对象的实际输出与期望输出进行比较，进而调整控制信号，使系统输出达到预期。
二、数字控制系统的设计方法1. 系统建模与参数估计在设计数字控制系统之前，需要对被控对象进行建模和参数估计。
通过数学模型可以描述被控对象的动态特性，参数估计可以获得模型参数的数值。
常用的建模方法有传递函数、状态空间法等。
2. 控制器设计控制器是数字控制系统的关键组成部分，它的设计直接影响控制系统的性能。
常用的控制器设计方法有比例-积分-微分（PID）控制器、模糊逻辑控制器、自适应控制器等。
在设计控制器时，需要考虑到系统的稳定性、快速响应、抗干扰能力等因素。
3. 信号采样与重构在数字控制系统中，输入信号需要进行采样和重构。
采样是指将连续时间信号转换为离散时间信号，常用的采样方法有脉冲采样、均匀采样等。
重构是指通过采样得到的离散时间信号，再恢复为连续时间信号。
VerilogHDL数字系统设计——原理、实例及仿真作者康磊第8-13章第11章
4
冯· 诺依曼结构的处理器使用同一个存储器，经由同一个 总线传输，具有以下特点： (1) 结构上由运算器、控制器、存储器和输入/输出设备 组成。 (2) 存储器是按地址访问的，每个地址是唯一的。 (3) 指令和数据都是以二进制形式存储的。 (4) 指令按顺序执行，即一般按照指令在存储器存放的顺 序执行，程序的分支由转移指令实现。
第11章 模 型 机 设 计
2
教材其余课件及动画素材请查阅在线教务辅导网 在线教务辅导网：
QQ址：
第11章 模 型 机 设 计
3
11.1 模 型 机 概 述
第11章 模 型 机 设 计
1
第11章 模 型 机 设 计
11.1 11.2 11.3 11.4 11.5 11.6 11.7 11.8 模型机概述 RISC CPU简介 RISC CPU指令系统设计 RISC CPU的数据通路图 指令流程设计 CPU内部各功能模块的设计与实现 RISC CPU设计 模型机的组成
(5) 以运算器为中心，在输入输出设备与存储器之间的数
据传送都途经运算器。运算器、存储器、输入输出设备的操 作以及它们之间的联系都由控制器集中控制。
第11章 模 型 机 设 计
5
哈佛结构使用两个独立的存储器模块，分别存储指令和 数据，并具有一条独立的地址总线和一条独立的数据总线， 具有以下特点： (1) 每个存储模块都不允许指令和数据并存，以便实现并 行处理。
CPU是计算机系统中最为重要的组成部分，它在计算机
系统中负责信息的处理和控制，因而被人们称为计算机的大 脑。CPU和外围设备构成计算机。模型机是一个简单的计算 机硬件系统，可以实现计算机的基本功能。 计算机的体系结构可分为两种类型：冯· 诺依曼结构和哈 佛结构。大多数CPU采用冯· 诺依曼结构。
数字系统设计.pdf
PLD设计——CPLD与FPGA的区别
规模
CPLD规模一般比FPGA小，最多512个宏单元；FPGA则可以实现单片 1000万门。
速度
CPLD的速度可以比FPGA更高，其连线的延时固定，更适合做高速的应 用；FPGA的互连线为多段，延时不确定。
逻辑特点 CPLD适合做逻辑密集型的应用，FPGA适合做数据密集型的应用。 编程方式
ALTERA
XILINX
FPGA/CPLD生产商
ispLSI系列：1K、2K、3K、5K、8K ispLSI1016 、ispLSI2032、 ispLSI1032E、ispLSI3256A MACH系列 ispPAC系列：
LATTICE VANTIS （AMD）
CPLD
其他PLD公司： ACTEL公司： ACT1/2/3、40MX ATMEL公司：ATF1500AS系列、40MX CYPRESS公司 QUIKLOGIC公司
数字系统分类
数字系统本身实现的方法很多，一般来说，可以分为 以下几种方法： PLD（可编程逻辑器件） MCU（单片机） DSP（数字信号处理器） Embedded System（嵌入式系统） 以上几种设计方法的应用场合不同，设计方法也大 不相同，应该根据不同的应用场合、成本和设计的 难度来决定使用合适的设计方法。
SO MUCH IC！
FPGA CPLD
PLD设计——PLD设计的流程
设计输入
原理图 硬件设计语言
功能仿真
验证逻辑是否正确
综合
将原理图或者硬件描述语言翻译为网表。
时序仿真
加载器件延时文件后的仿真，验证在器 件上实现后的实际性能。
不同数字系统的应用场合（4）
Embedded System（嵌入式系统）
《Verilog HDL数字系统设计——原理、实例及仿真》课件第8章
1
1
1
1
1
1
1
1
1
1
1
×
×
×
×
×
××
0
0
0
0
×
×
×
×
×
×0
1
0
0
1
×
×
×
×
×
0
1
1
0
1
0
×
×
×
×
0
1
1
1
0
1
1
×
×
×
0
1
1
1
1
1
0
0
×
×
0
1
1
1
1
1
1
0
1
×
0
1
1
1
1
1
1
1
1
0
0
1
1
1
1
1
1
1
1
1
1
第8章 常用组合逻辑电路设计
7
【代码8.1】 实现普通编码器的Verilog HDL描述。
其功能仿真结果见图8.2。
10011111111110
10101111111111
10111111111111
11001111111111
11011111111111
11101111111111
11111111111111
第8章 常用组合逻辑电路设计
20
【代码8.4】 二—十进制译码器模块。
其功能仿真结果见图8.7。
第8章 常用组合逻辑电路设计
第8章 常用组合逻辑电路设计
数字系统
系统的方法得到了越来越广泛的应用。
14
.4.2 数字系统的描述方法
算法状态机图（ASM图）
ASM图（Algorithmic State Machine Chart）是硬件算
法的符号表示方法，可以方便地表示数字系统的时序操
作。ASM图 是一种时钟驱动 的流程图。ASM图不仅可 以用来描述控制器的控制过程（即控制器的状态转换、 转换条件以及控制器的输出等），还指明了在被控制的 数据处理器中应该实现的操作。在这个意义上，ASM图
数字系统
1
.1 数字系统的基本概念
所谓数字系统，系具有存储、 传输、处理数字信息功能的
逻辑系统
数据处理单元 存储部件 输入 部件 输出 部件
逻辑子系统的集合物。
数字系统的设计，涉及机、光、
电、化学、经济学等学科各
类工程技术问题，但从本质
上看，其核心问题仍是逻辑 设计问题。
处理部件
控制单元
数字系统结构框图
长，人工设计数字系统十分困难，必须依靠EDA技术。用EDA技术
设计数字系统的实质是一种自顶向下的分层设计方法。在每一层上， 都有描述、划分、综合和验证 四种类型的工作。
描述是电路与系统设计的输入方法，它可以采用图形输入、硬件
描述语言输入或二者混合使用的方法输入；也可以采用波形图输入法。
整个设计过程只有该部分由设计者完成。 划分、综合和验证 则采用EDA软件平台自动完成，这样
注意：条件输出框不是控制器的一个状态。
19
2. ASM 块
一个 ASM块表示一个时钟周期内的系统状态。每个 ASM 块必定包含一个状态框且只允许包含一个状态框，与此 状态框相连的若干个判断框和条件输出框也属于该 ASM 块.
01数字系统设计概述
2. 按生产目的分类： ·通用集成电路； ·专用集成电路（Application
Specific Integrated Circuit, ASIC）。
3. 按实现方式（设计风格）分类： ·全定制（Full -Custom）方式； ·半定制（Semi-Custom）方式；
1.1.2 SOC 二十世纪末期，集成电路工艺技术进入 深亚微米阶段，单个芯片中已经可以容 纳包括硬件和软件整个系统，即所谓系 统级芯片（System On a Chip, SOC）。
1.2.2 设计过程
设计的过程实际上就是从概念到制 造的过程，即把高层次的抽象描述逐级 向下进行综合和实现，细化为接近物理 实现的低层次描述。在设计中应包括一 系列设计任务和相应的CAD和EDA工具。
设计过程一般由三个阶段：设计输入要求、 系统设计和设计输出要求组成。
输入规格
系统设计 工具
输出规格
集成电路的分类
1. 按工艺分类，最主要的有： ·金属氧化物半导体（Metal Oxide
Semiconductor, MOS）工艺； ·晶体管-晶体管逻辑（Transistor-
Transistor Logic, TTL）； ·发射极耦合逻辑（Emitter Coupled
Logic, ECL）。
2）自上而下的设计方法：
这种设计方法的思想是按从抽象到具体， 从概念到实现的思路和次序进行设计的， 从系统总体要求出发，自上而下地逐步 将设计内容细化，最后完成系统硬件的 整体设计。将系统的硬件设计分成3个层 次：
第一层次是对整个系统购数学模型的描述，称 为行为描述。
第二层次是采用RTL方式导出系统的逻辑表达 式，供逻辑综合使用，称为RTL方式描述。
每个阶段又分为综合、分析和验证三个步 骤。
数字系统设计 实验报告
数字系统设计实验报告1. 引言数字系统设计是计算机科学与工程中的重要领域之一。
本实验旨在通过设计一个基本的数字系统，深入理解数字系统的原理和设计过程。
本文将按照以下步骤详细介绍实验的设计和实施。
2. 实验目标本实验旨在设计一个简单的数字系统，包括输入、处理和输出三个模块。
具体目标如下： - 设计一个输入模块，用于接收用户的输入数据。
- 设计一个处理模块，对输入数据进行特定的处理。
- 设计一个输出模块，将处理结果展示给用户。
3. 实验设计3.1 输入模块设计输入模块主要用于接收用户的输入数据，并将其传递给处理模块进行处理。
在本实验中，我们选择使用键盘作为输入设备。
具体设计步骤如下： 1. 初始化输入设备，确保能够正确接收用户输入。
2. 设计输入缓冲区，用于存储用户输入的数据。
3. 实现输入函数，将用户输入的数据存储到输入缓冲区中。
3.2 处理模块设计处理模块是数字系统的核心部分，负责对输入数据进行特定的处理。
在本实验中，我们选择设计一个简单的加法器作为处理模块。
具体设计步骤如下： 1. 定义输入数据的格式和表示方法。
2. 实现加法器的逻辑电路，可以通过使用逻辑门和触发器等基本组件来完成。
3. 设计加法器的控制电路，用于控制加法器的运算过程。
4. 验证加法器的正确性，可以通过给定一些输入数据进行测试。
3.3 输出模块设计输出模块用于将处理结果展示给用户。
在本实验中，我们选择使用显示器作为输出设备。
具体设计步骤如下： 1. 初始化输出设备，确保能够正确显示处理结果。
2. 设计输出缓冲区，用于存储待显示的数据。
3. 实现输出函数，将输出数据从输出缓冲区中传输到显示器上。
4. 实验实施4.1 输入模块实施根据3.1节中的设计步骤，我们首先初始化输入设备，然后设计输入缓冲区，并实现相应的输入函数。
4.2 处理模块实施根据3.2节中的设计步骤，我们定义输入数据的格式和表示方法，然后实现加法器的逻辑电路和控制电路。
《Verilog HDL数字系统设计——原理、实例及仿真》课件第4章
拟仿真的过程语句，通常不能被逻辑综合工具所支持。
第4章 行为级建模方法
9
图4.1 initial语句执行顺序
第4章 行为级建模方法
10
【例4.1】 用initial语句在仿真开始时对各变量进行初始 化。
initial begin ina ='b000000; #10 ina ='b011000; #10 ina ='b011010; #10 ina ='b011011; #10 ina ='b010011; #10 ina ='b001100; end
法格式如下： always @ <敏感信号表达式> 语句块
其中，语句块的格式为 <块定义语句1> 时间控制1 行为语句1；
… 时间控制n 行为语句n； <块定义语句2>
第4章 行为级建模方法
13
以上的格式中： (1) 关键词always表明了该过程块是一个“always过程 块”。 (2) @ <敏感信号表达式>是可选项，有敏感事件列表的 语句块被称为“由事件控制的语句块”，它的执行要受敏感 事件的控制。 (3) “时间控制”用来对过程块内各条语句的执行时间进 行控制，它可以是任何一种时间控制方式。 (4) 语句块中的行为语句可以是如下语句中的一种：过程 赋值语句(阻塞型或非阻塞型)、过程连续赋值语句、if条件分 支语句、case条件分支语句、循环控制语句(forever、repeat、 while、for循环控制语句)、wait等待语句、disable中断语句、 事件触发语句、任务调用语句(用户定义第4章 行为级建模方法
4
通过该例，应建立以下概念： (1) 只有寄存器类型的信号才可以在always和initial 语句 中进行赋值，类型定义通过reg语句实现； (2) 采用行为级描述方式，即直接采用“+”来描述加法， {Count，Sum}表示对位数的扩展，因为两个1 bit相加，产生 的和有两位，低位放在Sum变量中，进位放在Count 中； (3) always语句一直重复执行，由敏感列表(always语句括 号内的变量)中的变量触发； (4) always语句从0时刻开始； (5) 在begin和end之间的语句是顺序执行的，属于串行语 句。
电子数字系统设计
电子数字系统设计电子数字系统设计是指通过使用数字电路和计算机技术，来设计和实现各种电子系统的过程。
这些电子系统可以是计算机、通信设备、嵌入式系统等。
本文将介绍电子数字系统设计的基本原理和步骤，以及应用领域和设计过程中需要注意的问题。
一、电子数字系统设计的基本原理电子数字系统设计基于数字电路和计算机技术，通过使用数字信号处理、逻辑门电路和存储器等组件来实现各种功能。
它的基本原理包括以下几个方面：1. 逻辑门电路：逻辑门电路是电子数字系统设计中的基础组件，它包括与门、或门、非门等。
通过逻辑门的组合和连接，可以实现各种逻辑功能，如与、或、非、与非、或非等。
2. 编码器和解码器：编码器和解码器是将模拟信号转换为数字信号或者将数字信号转换为模拟信号的关键组件。
在电子数字系统设计中，编码器和解码器用于数据的编码和解码，以及信号的传输和接收。
3. 存储器：存储器是电子数字系统设计中的重要组件，用于存储和读取数据。
存储器可以是寄存器、RAM、ROM等，通过存储器，系统可以实现数据的存储和传输。
4. 数字信号处理：数字信号处理是电子数字系统设计中的核心技术之一，它包括数字滤波、数字调制解调、数字编解码等。
通过数字信号处理，可以对信号进行增强、调节和转换，以实现系统的功能。
二、电子数字系统设计的步骤电子数字系统设计包括以下几个步骤：1. 确定需求：在设计电子数字系统之前，需要明确系统的需求和功能。
确定系统的输入输出要求、数据处理要求和实时性要求。
2. 概要设计：根据系统的需求，进行概要设计。
确定系统的整体框架、硬件平台和软件平台。
3. 详细设计：在概要设计的基础上，进行详细设计。
包括各个模块的设计和实现，以及模块之间的连接和通信。
4. 实现与测试：根据详细设计的结果，进行系统的实现和测试。
包括硬件的制造和软件的编写，以及对系统的功能和性能进行测试。
5. 优化和改进：在实现和测试的过程中，根据系统的实际需求和性能要求，对系统进行优化和改进。
数字电路与系统设计介绍
数字电路与系统设计介绍关于数字电路与系统设计介绍如下：一、数字电路基础数字电路是处理二进制数字信号的电路，其主要特点是将信号表示为离散的二进制形式。
数字信号具有抗干扰能力强、精度高等优点。
数字电路的基本单元是逻辑门电路，它们通过组合和时序逻辑设计，实现各种复杂的逻辑功能。
二、逻辑门电路逻辑门电路是数字电路的基本单元，它根据输入信号的逻辑值来决定输出信号的状态。
常见的逻辑门电路包括与门、或门、非门、与非门、或非门等。
这些逻辑门电路可以通过不同的组合和配置，实现复杂的逻辑运算。
三、组合逻辑电路组合逻辑电路是指只包含组合关系的逻辑电路。
在组合逻辑电路中，输出信号的状态仅取决于输入信号的当前状态，而不受时间的限制。
常见的组合逻辑电路包括加法器、比较器、多路选择器等。
四、时序逻辑电路时序逻辑电路是指包含时序关系的逻辑电路。
在时序逻辑电路中，输出信号不仅取决于当前的输入信号，还与前一时刻的输入信号有关。
常见的时序逻辑电路包括寄存器、计数器、移位器等。
五、数字系统设计方法数字系统设计是指将一组特定的功能需求转化为数字电路或数字系统的方法。
数字系统设计的方法主要包括自顶向下设计和自底向上设计两种。
自顶向下设计是指从高级抽象开始，逐步向低级抽象过渡的设计方法；自底向上设计是指从底层硬件开始，逐步构建更高层次抽象的设计方法。
六、可编程逻辑器件可编程逻辑器件是一种集成电路，其内部逻辑结构可以通过编程来配置。
可编程逻辑器件的出现，使得数字系统的设计和实现变得更加灵活和方便。
常见的可编程逻辑器件包括现场可编程门阵列（FPGA）和复杂可编程逻辑器件（CPLD）等。
七、硬件描述语言硬件描述语言是一种用于描述数字系统硬件的语言。
它使用高级语言的形式来描述数字系统的结构和行为，使得数字系统的设计和实现更加方便和高效。
常见的硬件描述语言包括Verilog和VHDL等。
八、数字系统测试与验证数字系统测试与验证是确保数字系统正确性和可靠性的重要环节。
数字逻辑与数字系统设计
数字逻辑与数字系统设计数字逻辑与数字系统设计是计算机科学领域的重要基础知识，涉及到计算机硬件的运作原理和数字电路的设计。
本文将从数字逻辑的基本概念入手，逐步介绍数字系统设计的过程，并探讨常见的数字逻辑电路及其应用。
一、数字逻辑基础数字逻辑是研究数字信号的逻辑关系与运算的学科。
在计算机系统中，二进制的0和1被用于表示逻辑值，0代表假，1代表真。
数字逻辑中的基本逻辑运算有与、或、非、异或等。
通过这些运算，可以实现数字信号的处理和控制。
1. 与门与门是最基本的逻辑门之一，其输出只有在所有输入都为1时才为1，否则为0。
与门常用记号为“&”或“∧”。
2. 或门或门是另一种基本的逻辑门，其输出只有在至少一个输入为1时才为1，否则为0。
或门常用记号为“|”或“∨”。
3. 非门非门是最简单的逻辑门之一，其输出与输入相反。
非门常用记号为“¬”或“~”。
4. 异或门异或门是常用的逻辑门，其输出只有在输入不相同时才为1，否则为0。
异或门常用记号为“⊕”。
以上是数字逻辑中最基本的逻辑门，不同的逻辑门可以组合成更复杂的数字逻辑电路。
二、数字系统设计数字系统设计是将数字逻辑门和其他电子元件组合在一起，实现特定功能的过程。
在数字系统设计中，常用的设计方法是组合逻辑设计和时序逻辑设计。
1. 组合逻辑设计组合逻辑设计是指通过组合不同的逻辑门，根据输入产生特定的输出。
组合逻辑电路没有存储元件，只有输入和输出，输出仅取决于当前的输入。
2. 时序逻辑设计时序逻辑设计是指通过组合逻辑电路和存储元件，实现带有状态的数字系统。
时序逻辑电路的输出不仅与当前输入有关，还与之前的输入和存储元件的状态有关。
三、常见的数字逻辑电路及应用1. 加法器加法器是一种常见的数字逻辑电路，用于将两个二进制数相加。
全加器是一种常见的加法器，通过多个全加器的串联可以实现任意位数的加法运算。
2. 计数器计数器是一种递增或递减的数字逻辑电路，常用于计数和时序控制。
数字系统设计
7.1.3 1. 数字系统的总体方案 数字系统的总体方案的优劣直接关系到整个数字系统的质量
与性能， 需要根据系统的功能要求、使用要求及性能价格比周密 思考后确定。 下面通过两个具体实例进行说明。
【例7-1】某数字系统用于统计串行输入的n位二元序列X中 “1”的个数，试确定其系统方案。
解 该数字系统的功能用软件实现最为方便， 但此处仅讨论 硬件实现问题。
st X
Q
CP2
位 数计 数 器
CP
控 制器
CLR
CP1
“ 1”数 计 数 器
do ne
“ 1”数 输 出
图 7 - 3 “1”数统计系统结构框图
该系统的大致工作过程如下： 系统加电时，系统处于等待状 态，即当st=0时，系统不工作；当st=1时，系统启动工作，控制器 输出CLR有效，将两个计数器清0，同时置输出状态信号done无效。
数字系统设计
7.1 数字系统设计概述 7.2 控制子系统的设计工具 7.3 控制子系统的实现方法 7.4 数字系统设计举例
7.1 数字系统设计概述
1. 什么是数字系统
在数字电子技术领域内，由各种逻辑器件构成的能够实现某 种单一特定功能的电路称为功能部件级电路，例如前面各章介绍 的加法器、 比较器、 译码器、数据选择器、计数器、移位寄存器、 存储器等就是典型的功能部件级电路， 它们只能完成加法运算、 数据比较、译码、数据选择、计数、移位寄存、数据存储等单一 功能。 而由若干数字电路和逻辑部件构成的、能够实现数据存储、 传送和处理等复杂功能的数字设备，则称为数字系统(Digital System)。电子计算机就是一个典型的复杂数字系统。
2 . 数字系统的逻辑划分
由于数据子系统和控制子系统的功能不同， 因此， 数字系 统的逻辑划分并不太困难。凡是有关存储、 处理功能的部分， 一律纳入数据子系统； 凡是有关控制功能的部分，一律纳入控 制子系统。逻辑划分后，就可以根据功能需要画出整个系统的结 构框图。
数字设计原理与实践
数字设计原理与实践数字设计原理与实践是现代电子工程领域中非常重要的一个方面。
数字设计是指利用数字信号来进行逻辑运算和控制的过程，它在计算机、通信、控制系统等领域都有着广泛的应用。
数字设计的原理和实践涉及到数字电路、逻辑设计、数字系统等多个方面，对于电子工程师和计算机科学家来说，都是必备的基础知识。
在数字设计的实践中，最基本的是理解数字信号和模拟信号的区别。
数字信号是以离散数值表示的信号，而模拟信号则是以连续数值表示的信号。
数字信号的处理可以通过数字电路来实现，而模拟信号的处理则需要模拟电路来完成。
因此，数字设计的原理就是围绕着如何设计数字电路来处理数字信号展开的。
在数字设计的过程中，逻辑设计是一个非常重要的环节。
逻辑设计是指根据特定的逻辑功能要求，将逻辑门和触发器等基本逻辑元件按照一定的方式连接起来，构成满足特定功能要求的数字电路的过程。
逻辑设计需要考虑的因素包括逻辑功能的实现、电路的性能、功耗、成本等多个方面，因此需要设计者有较强的逻辑思维能力和工程实践经验。
此外，数字设计还涉及到数字系统的设计与实现。
数字系统是指由数字电路组成的系统，它可以完成特定的功能，如计算、控制、通信等。
数字系统的设计需要考虑到系统的整体结构、模块之间的通信和协作、时序控制等多个方面，因此需要设计者具备系统设计和集成能力。
在实践中，数字设计还需要考虑到技术的发展和创新。
随着半导体技术和集成电路技术的不断进步，数字设计的方法和工具也在不断更新和演进。
数字设计工程师需要不断学习和掌握新的设计方法和工具，以应对日益复杂的数字系统设计需求。
总的来说，数字设计原理与实践是一个综合性很强的领域，它涉及到电子工程、计算机科学、通信工程等多个学科领域。
掌握好数字设计的原理和实践，对于从事相关领域的工程师和科研人员来说都是非常重要的。
希望通过本文的介绍，读者能够对数字设计有一个初步的了解，进一步深入学习和实践。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论述数字系统设计的原理和方法一、数字系统原理数字系统,即有一些逻辑单元构成的具备数字运算和逻辑处理的一类算术系统,完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。
由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
数字电路一般分为组合逻辑电路和时序逻辑电路。
组合逻辑电路简称组合电路，它由最基本的的逻辑门电路组合而成。
特点是:输出值只与当时的输入值有关,即输出惟一地由当时的输入值决定。
电路没有记忆功能,输出状态随着输入状态的变化而变化，类似于电阻性电路，如加法器、译码器、编码器、数据选择器等都属于此类。
时序逻辑电路简称时序电路，它是由最基本的逻辑门电路加上反馈逻辑回路（输出到输入）或器件组合而成的电路,与组合电路最本质的区别在于时序电路具有记忆功能。
时序电路的特点是:输出不仅取决于当时的输入值，而且还与电路过去的状态有关。
它类似于含储能元件的电感或电容的电路,如触发器、锁存器、计数器、移位寄存器、储存器等电路都是时序电路的典型器件。
数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号,既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用。
以二进制作为基础的数字逻辑电路,简单可靠，准确性高。
集成度高,体积小,功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便,随着集成电路技术的高速发展,数字逻辑电路的集成度越来越高，集成电路块的功能随着小规模集成电路（SSI）、中规模集成电路（MSI）、大规模集成电路(LＳI)、超大规模集成电路（ＶＬSＩ)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路，通过编程的方法实现任意的逻辑功能。
因为数字系统的稳定，易于实现等特点，因此数字系统设计广泛的应用于电视、雷达、通信、电子计算机、自动控制、航天等科学技术各个领域。
二、实现方法近年来、,可编程逻辑器件随着微电子制造工艺的发展取得了长足的进步,其代表作之一的现场可编程逻辑阵列（ＦPＧA)在电子、通信等领域已经得到了广泛应用,成为数字系统设计领域中的要器件之一。
FＰＧA(Fiｅld-Prograｍmable Gａｔe Array），即现场可编程门阵列，它是在ＰＡL、GAL、CPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路（AＳIC)领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
以硬件描述语言(Verilog或VHＤＬ)所完成的电路设计，可以经过简单的综合与布局，快速的烧录至 FPＧA 上进行测试，是现代 IC设计验证的技术主流。
这些可编辑元件可以被用来实现一些基本的逻辑门电路(比如ＡND、OＲ、ＸOR、NOT）或者更复杂一些的组合功能比如解码器或数学方程式。
在大多数的FPGA里面，这些可编辑的元件里也包含记忆元件例如触发器（Fｌip-flｏp)或者其他更加完整的记忆块。
系统设计师可以根据需要通过可编辑的连接把FPＧＡ内部的逻辑块连接起来,就好像一个电路试验板被放在了一个芯片里。
一个出厂后的成品ＦPＧA的逻辑块和连接可以按照设计者而改变，所以FPGA可以完成所需要的逻辑功能。
FPGA一般来说比ASIＣ(专用集成电路)的速度要慢,实现同样的功能比ASＩC电路面积要大。
但是他们也有很多的优点比如可以快速成品，可以被修改来改正程序中的错误和更便宜的造价。
厂商也可能会提供便宜的但是编辑能力差的FPGA。
因为这些芯片有比较差的可编辑能力，所以这些设计的开发是在普通的FＰGＡ上完成的，然后将设计转移到一个类似于ＡSIＣ的芯片上。
另外一种方法是用CＰLＤ(CｏmｐlｅｘＰrｏgｒamｍabl ｅ Lｏgic Devｉｃe,复杂可编程逻辑器件)。
ＦPGA的开发相对于传统PC、单片机的开发有很大不同。
FPＧA以并行运算为主，以硬件描述语言来实现；相比于ＰC或单片机（无论是冯诺依曼结构还是哈佛结构）的顺序操作有很大区别,也造成了FPGA开发入门较难。
目前国内有专业的FPGＡ外协开发厂家,如[北京中科鼎桥ZＫDQ-TECH]等。
FPGA开发需要从顶层设计、模块分层、逻辑实现、软硬件调试等多方面着手。
ＦPＧA采用了逻辑单元阵列LCA(Logｉｃ Cｅll Arraｙ）这样一个概念，内部包括可配置逻辑模块CLB(Confｉguｒａble Logｉc Bloｃk）、输入输出模块IOB(Input Output Ｂlock)和内部连线(Ｉnterconnect）三个部分。
现场可编程门阵列(FPGA)是可编程器件，与传统逻辑电路和门阵列(如PＡL，ＧＡＬ及CPＬD器件）相比,FＰＧA具有不同的结构。
FＰGA利用小型查找表（１6×1RAM)来实现组合逻辑，每个查找表连接到一个Ｄ触发器的输入端,触发器再来驱动其他逻辑电路或驱动I/Ｏ,由此构成了既可实现组合逻辑功能又可实现时序逻辑功能的基本逻辑单元模块,这些模块间利用金属连线互相连接或连接到I/O模块。
FPGA的逻辑是通过向内部静态存储单元加载编程数据来实现的，存储在存储器单元中的值决定了逻辑单元的逻辑功能以及各模块之间或模块与Ｉ/Ｏ间的联接方式，并最终决定了FＰGA所能实现的功能,ＦPＧA允许无限次的编程。
使用FPＧＡ设计时需要注意的以下三个方面:1、面积与速度的互换。
这里的面积指的是ＦＰGA的芯片资源,包括逻辑资源和I／O资源等;这里的速度指的是ＦPGA工作的最高频率(和DSＰ或者ARM不同，FPGA设计的工作频率是不固定的，而是和设计本身的延迟紧密相连）。
在实际设计中,使用最小的面积设计出最高的速度是每一个开发者追求的目标,但是“鱼和熊掌不可兼得”,取舍之间展示了一个开发者的智慧。
ﻫ速度换面积ﻫ速度优势可以换取面积的节约。
面积越小，就意味着可以用更低的成本来实现产品的功能。
速度换面积的原则在一些较复杂的算法设计中常常会用到。
在这些算法设计中，流水线设计常常是必须用到的技术。
在流水线的设计中，这些被重复使用但是使用次数不同的模块将会占用大量的ＦPGA资源。
对ＦPGA的设计技术进行改造,将被重复使用的算法模块提炼出最小的复用单元,并利用这个最小的高速代替原设计中被重复使用但次数不同的模块。
当然,在改造的过程中必然会增加一些其他的资源来实现这个代替的过程。
但是只要速度具有优势，那么增加的这部分逻辑依然能够实现降低面积提高速度的目的。
可以看到，速度换面积的关键是高速基本单元的复用。
ﻫ面积换速度ﻫ在这种方法中面积的复制可以换取速度的提高。
支持的速度越高，就意味着可以实现更高的产品性能。
一些注重产品性能的应用领域可以采用并行处理技术,实现面积换速度。
2、硬件可实现原则。
FPＧA设计通常会使用ＨDL语言,比如Verｉlog HDL或者ＶHDL。
当采用HDL语言来描述一个硬件电路功能的时候，一定要确保代码描述的电路是硬件可实现的。
ﻫVeriloｇHDL语言的语法与C语言很相似,但是它们之间有着本质的区别。
C语言是基于过程的高级语言,编译后可以在CPU上运行。
而VeriloｇＨDL语言描述的本身就是硬件结构,编译后是硬件电路。
因此，有些语句在Ｃ语言的环境中应用是没有问题的，但是在HDＬ语言环境下就会导致结果不正确或者不理想。
如:for(i=0；i<1６;i＋＋)ﻫ DｏSomethinｇ();在Ｃ语言中运行没有任何问题,但是在Verｉlog HDL的环境下编译就会导致综合后的资源严重浪费。
3、同步设计原则。
同步电路和异步电路是ＦPGＡ设计的两种基本电路结构形式。
异步电路的最大缺点是会产生毛刺。
同步设计的核心电路是由各种触发器构成的。
这类电路的任何输出都是在某个时钟的边沿驱动触发器产生的。
所以,同步设计可以很好地避免毛刺的产生。
不管你是一名逻辑设计师、硬件工程师或系统工程师，甚或拥有所有这些头衔，只要你在任何一种高速和多协议的复杂系统中使用了ＦPGA,你就很可能需要努力解决好器件配置、电源管理、IＰ集成、信号完整性和其他的一些关键设计问题。
不过，你不必独自面对这些挑战，因为在当前业内领先的FPGA公司里工作的应用工程师每天都会面对这些问题,而且他们已经提出了一些将令你的设计工作变得更轻松的设计指导原则和解决方案。
时至今日,ＦPGＡ市场的主要业者仅剩数家，包括Aｌtｅrａ、Xilinｘ(赛灵思,过去称为：智霖科技)、Acｔel、Atｍｅl、Ｌatｔice、QuicｋLoｇic等，不过200７年11月QｕickＬoｇic也确定淡出ＦPＧＡ市场，并转进发展CＳSP(CustomerSpｅｃifｉｃStandardPｒoｄuct)。
但FPGA领域依然有新兴业者出现，例如AchronixSemiｃoｎductｏr、MathStａr等。
且除了单纯数字逻辑性质的可程序逻辑装置外，混讯、模拟性质的可程序逻辑装置也展露头角,例如CypressSeｍiｃonｄｕctor的PＳoC（ＰrogrammableSystｅｍ-on-Chｉp)即具有可组态性的混讯电路，或如Actel公司也提出可程序化的混讯芯片:Fusion,或者也有业者提出所谓的现场可程序化模拟数组(FieｌdＰrｏｇrammａbleAnalogＡrray;FPAA)等,相信这些都能为可程序化芯片带来更多的发展动能。
［4]FPGA（现场可编程逻辑器件)产品的应用领域已经从原来的通信扩展到消费电子、汽车电子、工业控制、测试测量等广泛的领域。
而应用的变化也使ＦPGA产品近几年的演进趋势越来越明显:一方面，FＰGA供应商致力于采用当前最先进的工艺来提升产品的性能,降低产品的成本;另一方面,越来越多的通用IＰ(知识产权)或客户定制IP被引入FPGA中,以满足客户产品快速上市的要求。
此外，FPＧA企业都在大力降低产品的功耗,满足业界越来越苛刻的低功耗需求。
