智能分布式馈线自动化技术
基于智能分布式FTU、智能分布式DTU的智能分布式馈线自动化方案实现
![基于智能分布式FTU、智能分布式DTU的智能分布式馈线自动化方案实现](https://img.taocdn.com/s3/m/7c815fe2102de2bd960588c7.png)
本系统不需要配电自动化主站和变电站配网子站系统参与,就可自治实现配网的故障隔离及重合、故障恢复功能,安装实施简单,维护工作量小,便于推广使用。
配电站间FTU通信中断
配电站内控制单元与DTU通信中断
FA处理过程中通信中断
FA处理过程中收到配电站“事故总信号(MCB故障信号、SF6气体气压异常)”
FA处理过程中收到电源站内“事故总信号”
恢复供电过程中预判出转供线路过载
三、效益分析
广州市智昊电气技术有限公司研发的分布式馈线自动化终端包括DAF-810分布式馈线终端FTU、DAF-830分布式地缆线路终端DTU。该系列产品本系统通过故障的自动隔离和恢复,提升了配网自动化水平,缩短了故障的处理时间,提高了工作效率;同时提高了配电网的供电可靠性,减少了用户的停电时间和停电范围,大大提升用户满意度,提高了电网公司的公众形象,为国民经济的快速发展提供了更好的用电保障。为坚强智能电网的建设迈出了坚实的一步。
加强系统运行的可靠性:
为了提高系统可靠性,主控FTU为动态的,当原主FTU故障时,其他FTU中编号最小的一台可自动取代原主控FTU,实现FTU协调功能。
系统基于无线通讯运行。在通讯正常的情况下,主控FTU能够准确定位故障点,并通过预置的控制策略来进行故障的快速隔离及恢复,避免了电压时间型FTU多次尝试性重合,减少了恢复过程中故障对系统的多次冲击;在通讯异常的情况下,本装置自动按传统的电压时间型FTU逻辑运行。
与变电站站内控制单元通信中断
负荷开关FTU间通信中断
处理过程中通信中断
配电网智能分布式FA技术介绍
![配电网智能分布式FA技术介绍](https://img.taocdn.com/s3/m/c8179e9b6f1aff00bed51e43.png)
1、开关为断路器开关; 2、开关配置电流CT; 3、开关进线、出线配置电压PT; 4、断路器跳闸动作时间<100ms; 5、手拉手双电源环网中联络开关恢复靠分布式FA,三分段三 联络网络中联络开关恢复依靠主站。
分布式FA的技术条件要求
缓动型分布式FA对一次网架及设备要求
光纤
以太网
DTU 1
DTU 2
将处理过程及结果上报配电自动化主站
线路发生 故障
变电站出 口断路器 保护动作
FA启动
故障上游 隔离
故障下游 隔离
故障定位 及隔离
恢复供电
变电站出口 保护信号
自身故障 信号
相邻站点 故障信息变电站出 口开关联来自开关缓动型分布式FA案例
上海浦东核心区分布式FA典型网架拓扑
断路 器 甲
保护信号 合闸信号 开关位置
母线1
配电主站
母线2
K1
FTU1
FTU6
K 10
D
K2
DTU2
K3
K4
DTU3
K5
K6
DTU4
K7
K8
DTU5
K9
环网柜1
环网柜2
环网柜3
环网柜4
电缆
终端与主站通信网
终端间对等通信网
故障点
网架拓扑维护
网架拓扑维护 网架结构或运行方式发生变化时,由主站将网架拓扑结构下发至分布式FA
的配电终端,分布式FA的配电终端根据主站下发的网架结构信息,重新自动生 成判断逻辑,以适应网架结构的变化。
同 一个通信网络。
一 概述 二 分布式FA的实现模式 三 技术条件要求 四 高级应用探讨
提纲
智能配电网分布式馈线自动化技术

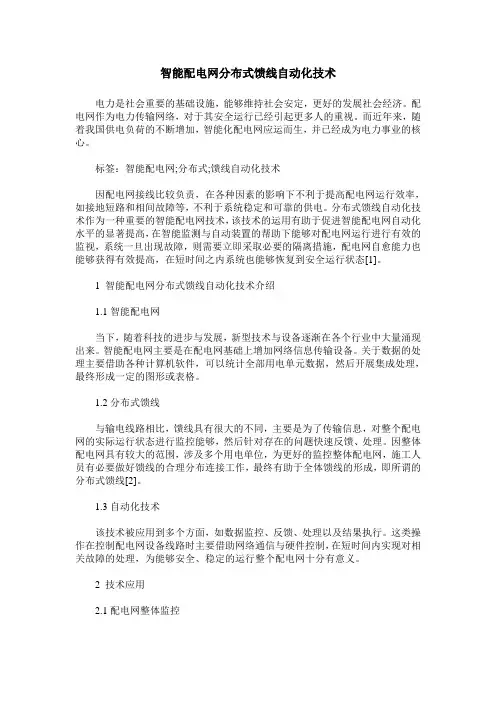

![智能配电网分布式馈线自动化技术](https://img.taocdn.com/s3/m/df1561192a160b4e767f5acfa1c7aa00b52a9dce.png)
智能配电网分布式馈线自动化技术电力是社会重要的基础设施,能够维持社会安定,更好的发展社会经济。
配电网作为电力传输网络,对于其安全运行已经引起更多人的重视。
而近年来,随着我国供电负荷的不断增加,智能化配电网应运而生,并已经成为电力事业的核心。
标签:智能配电网;分布式;馈线自动化技术因配电网接线比较负责,在各种因素的影响下不利于提高配电网运行效率,如接地短路和相间故障等,不利于系统稳定和可靠的供电。
分布式馈线自动化技术作为一种重要的智能配电网技术,该技术的运用有助于促进智能配电网自动化水平的显著提高,在智能监测与自动装置的帮助下能够对配电网运行进行有效的监视,系统一旦出现故障,则需要立即采取必要的隔离措施,配电网自愈能力也能够获得有效提高,在短时间之内系统也能够恢复到安全运行状态[1]。
1 智能配电网分布式馈线自动化技术介绍1.1智能配电网当下,随着科技的进步与发展,新型技术与设备逐渐在各个行业中大量涌现出来。
智能配电网主要是在配电网基础上增加网络信息传输设备。
关于数据的处理主要借助各种计算机软件,可以统计全部用电单元数据,然后开展集成处理,最终形成一定的图形或表格。
1.2分布式馈线与输电线路相比,馈线具有很大的不同,主要是为了传输信息,对整个配电网的实际运行状态进行监控能够,然后针对存在的问题快速反馈、处理。
因整体配电网具有较大的范围,涉及多个用电单位,为更好的监控整体配电网,施工人员有必要做好馈线的合理分布连接工作,最终有助于全体馈线的形成,即所谓的分布式馈线[2]。
1.3自动化技术该技术被应用到多个方面,如数据监控、反馈、处理以及结果执行。
这类操作在控制配电网设备线路时主要借助网络通信与硬件控制,在短时间内实现对相关故障的处理,为能够安全、稳定的运行整个配电网十分有意义。
2 技术应用2.1配电网整体监控随着智能配电网的相继提出和实现,在一定程度上能够安全、稳定的运行整体配电网。
配电网整体监控是一种比较常见且应用最为广泛的智能配电网分布式馈线自动化技术,由于配电网通常会涉及较多的用电单位和广泛的范围,供电故障一旦出现,则必然会造成大范围影响。
智能配电网分布式馈线自动化技术概述

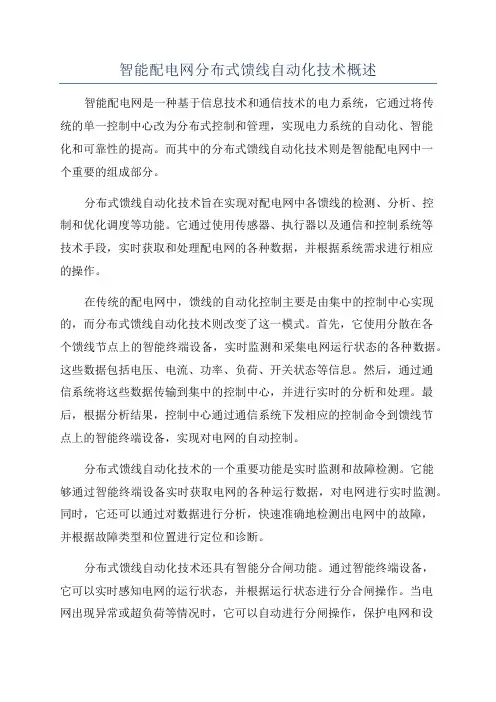

![智能配电网分布式馈线自动化技术概述](https://img.taocdn.com/s3/m/0c3027b00342a8956bec0975f46527d3240ca636.png)
智能配电网分布式馈线自动化技术概述智能配电网是一种基于信息技术和通信技术的电力系统,它通过将传统的单一控制中心改为分布式控制和管理,实现电力系统的自动化、智能化和可靠性的提高。
而其中的分布式馈线自动化技术则是智能配电网中一个重要的组成部分。
分布式馈线自动化技术旨在实现对配电网中各馈线的检测、分析、控制和优化调度等功能。
它通过使用传感器、执行器以及通信和控制系统等技术手段,实时获取和处理配电网的各种数据,并根据系统需求进行相应的操作。
在传统的配电网中,馈线的自动化控制主要是由集中的控制中心实现的,而分布式馈线自动化技术则改变了这一模式。
首先,它使用分散在各个馈线节点上的智能终端设备,实时监测和采集电网运行状态的各种数据。
这些数据包括电压、电流、功率、负荷、开关状态等信息。
然后,通过通信系统将这些数据传输到集中的控制中心,并进行实时的分析和处理。
最后,根据分析结果,控制中心通过通信系统下发相应的控制命令到馈线节点上的智能终端设备,实现对电网的自动控制。
分布式馈线自动化技术的一个重要功能是实时监测和故障检测。
它能够通过智能终端设备实时获取电网的各种运行数据,对电网进行实时监测。
同时,它还可以通过对数据进行分析,快速准确地检测出电网中的故障,并根据故障类型和位置进行定位和诊断。
分布式馈线自动化技术还具有智能分合闸功能。
通过智能终端设备,它可以实时感知电网的运行状态,并根据运行状态进行分合闸操作。
当电网出现异常或超负荷等情况时,它可以自动进行分闸操作,保护电网和设备的安全。
同时,当故障排除或负荷恢复时,它可以自动进行合闸操作,恢复供电。
此外,分布式馈线自动化技术还包括对电网的优化调度功能。
它可以通过智能终端设备收集各馈线的负荷数据,并根据负荷情况进行合理调度。
它可以实现对电网的负荷均衡、优化供电路径选择、降低电网损耗等功能,提高电网的运行效率和经济性。
总之,分布式馈线自动化技术是智能配电网中的重要组成部分,它通过使用分散在各个馈线节点上的智能终端设备,实现对电网的实时监测、故障检测、分合闸操作和优化调度等功能,进一步提高电力系统的自动化、智能化和可靠性。
智能配电网分布式馈线自动化技术
![智能配电网分布式馈线自动化技术](https://img.taocdn.com/s3/m/4b21ff8f0129bd64783e0912a216147916117e71.png)
Electric Power Technology330《华东科技》智能配电网分布式馈线自动化技术鲁 岚,殷 睿(国网黄山区供电公司,安徽 黄山 245700)摘要:随着社会经济发展速度不断加快,各领域取得显著进步,对能源的供给要求更高。
当前配电网逐渐趋向于智能化、分布化方向发现,为从根本上提升智能配电网分布式馈线自动化运行水平,还应当加强该技术实际应用期间的管控力度,制定出有效应用方案。
本文就针对此,以智能配电网分布式馈线自动化技术的概念为切入点,提出智能配电网分布式馈线自动化技术实际应用期间积极作用与未来发展趋势,以期为相关工作人员提供理论性帮助。
关键词:智能配电网;分布式馈线;自动化管理技术前言:在电力资源供应系统实际运行过程中,配电网主要肩负起电力传输的重要职责,应进一步加强配电网智能化改造力度,将智能配电网分布式馈线自动化技术落实到电网改造期间,从根本上保障电力资源传输的稳定性。
1 概述智能配电网分布式馈线自动化管理技术 1.1 智能配电网概念 智能配电网就是在原有配电系统基础上,融入现代网络信息传输设备、网络处理设备,使配电系统运行功能更加完善。
智能配电网主要运行原理就是借助现代计算机技术,对系统内部数据与信息进行提炼,使配电网中的用电单位数据可以得到全面整合,绘制成相应的图形及表格,为管理人员重大事宜决策方面的管控工作提供重要建议。
1.2 分布式馈线 分布式馈线主要用于电力传输中的信息通道联络,与普通输电线路相比,分布式馈线可以直观展现出配电网运行全过程的状态,及时发现与预警配电设施故障问题,切实提升配电系统正常运行水平。
1.3 自动化技术 当前自动化技术在提升大众生活质量、改善各领域生产经营建设环境中的重要作用已被更多人认知[1]。
在将自动化技术应用在电力供应系统配电网络中,可以从根本上提升智能配电网分布式馈线自动化技术运行水平,对配电网运行期间的数据进行全面采集、监控及信息反馈处理。
基于无线通信的智能分布式馈线自动化技术

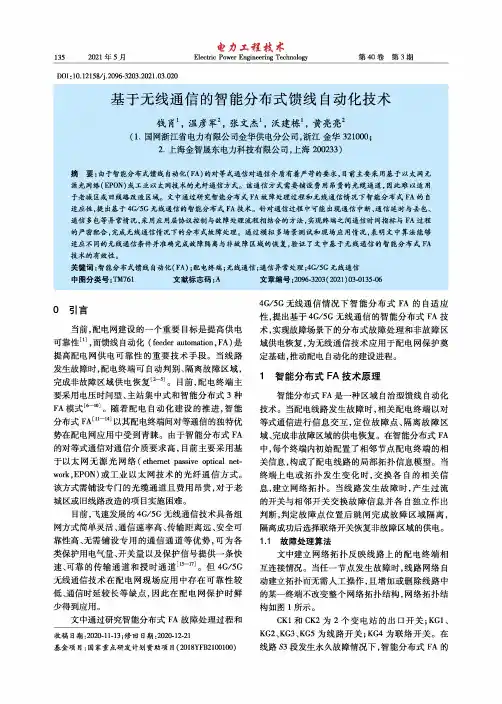

![基于无线通信的智能分布式馈线自动化技术](https://img.taocdn.com/s3/m/55568f1e5b8102d276a20029bd64783e09127d0c.png)
1352021 年 5 月第40卷第3期电力工程技*Electric Power Engineering Technology D0I : 10.12158/j.2096-3203.2021.03.020基于无线通信的智能分布式馈线自动化技术钱肖1,温彦军2,张文杰1,沃建栋1,黄亮亮彳(1.国网浙江省电力有限公司金华供电分公司,浙江金华321000;2.上海金智晟东电力科技有限公司,上海200233)摘要:由于智能分布式馈线自动化(FA)的对等式通信对通信介质有着严苛的要求,目前主要采用基于以太网无 源光网络(EPON)或工业以太网技术的光纤通信方式。
该通信方式需要铺设费用昂贵的光缆通道,因此难以适用于老城区或旧线路改造区域。
文中通过研究智能分布式FA 故障处理过程和无线通信情况下智能分布式FA 的自 适应性,提出基于4G/5G 无线通信的智能分布式FA 技术。
针对通信过程中可能出现通信中断、通信延时与丢包、 通信多包等异常情况,采用应用层协议控制与故障处理流程相结合的方法,实现终端之间通信时间指标与FA 过程 的严密配合,完成无线通信情况下的分布式故障处理。
通过模拟多场景测试和现场应用情况,表明文中算法能够适应不同的无线通信条件并准确完成故障隔离与非故障区域的恢复,验证了文中基于无线通信的智能分布式FA技术的有效性。
关键词:智能分布式馈线自动化(FA);配电终端;无线通信;通信异常处理;4G/5G 无线通信中图分类号:TM761 文献标志码:A 文章编号:2096-3203(2021)03-0135-060引言当前,配电网建设的一个重要目标是提高供电可靠性⑴,而馈线自动化(feeder automation ,FA )是 提高配电网供电可靠性的重要技术手段。
当线路 发生故障时,配电终端可自动判别、隔离故障区域,完成非故障区域供电恢复口—勺。
目前,配电终端主 要采用电压时间型、主站集中式和智能分布式3种FA 模式[一拠。
智能配电网分布式馈线自动化技术概述
![智能配电网分布式馈线自动化技术概述](https://img.taocdn.com/s3/m/8ed28d7930b765ce0508763231126edb6f1a7692.png)
是通过传输信号来控制整个配电网的具体运行状况。针对配电 网中出现的问题进行反馈和相应处理。配电网的范围广,用电 单位多,为了保障能够全面监控所有配电网的馈线,工作人员 将馈线科学合理地分布在整个配电网上。这样才能够对整个配 电网进行实时监控。当配电网发生故障时,智能终端会及时检 测到故障信息并且对通信系统的故障信息及时收集,并且能够 自行判断故障区域,进而发出控制指令。分布式馈线是十分高 效可靠的智能配电技术。
2.2 自动化技术的形式 分布式馈线的自动化技术主要应用在数据的监控、数据的 反馈以及数据处理和执行方面。 配电网馈线的不同开关故障有不同的处理方法,开关可以 分为以下几类: (1)电源的开关:一般指的是变电站母线的出口断路 器。变电站出线断路器通常是不会纳入自动化管理控制的。断 路器通常是由变电站周围的柱上开关连接馈线或者环网柜进线 连接馈线的开关改装的。自动化对断路器有一定的保护作用, 在发生故障时能够自动切断短路电流。 (2)干线分段的开关:一般指主干线路上的开关,也可 以称为干线开关。通常分为两种,即柱上开关以及环网柜进线 开关。正常运行的时候由干线开关作为联络开关,故障时则由 下游的非故障线路继续供电。
引言 分布式馈线自动化技术是近几年产生的应用于智能配电
网的新技术。配电网有接线复杂的特点,更有接地短路和相见 故障等安全隐患存在,对配电网的运行效果有重要的影响。分 布式馈线自动化技术的使用有效地提高了智能配电网的运行质 量,提高了智能配电网的自我检测和修复能力,是智能配电网 未来的发展目标。
1 智能配电网的定义和特征 1.1 定义 智能配电网,即在配电网的基础上架设网络信息的传输设
配电网智能分布式FA技术
![配电网智能分布式FA技术](https://img.taocdn.com/s3/m/e50fff940b4e767f5acfcec0.png)
配电网智能分布式FA技术技术条件要求 分布式FA 实现模式概述二 三一 高级应用探讨四分布式馈线自动化(分布式FA),不依赖于配电主站,通过局部区域的配电终端之间相互通信实现馈线的故障定位、隔离和非故障区域自动恢复供电的功能,并将处理过程及结果上报配电自动化主站。
集中型馈线自动化 就地型馈线自动化●重合器式●智能分布式●……●电压时间型馈线自动化●电流时间型馈线自动化●分界断路器●光纤纵差保护速动型分布式FA 缓动型分布式FA 全自动半自动根据:《配电自动化建设与改造标准化设计技术规定》◆与主站集中式相比较,更加快速、可靠。
◆分布式馈线自动化(分布式FA),可视为一种区域保护。
◆可视为变电站10KV出线保护的一种延伸。
技术条件要求 分布式FA 实现模式概述二 三一 高级应用探讨四速动型分布式FA (领域交互)是配电终端通过高速通信网络,与同一环网内相邻配电终端进行信息交互,通过相邻点信息比对,实现快速故障定位、隔离,及非故障区域恢复供电;在变电站出口断路器动作之前切除故障区域,实现线路零停电。
电缆终端与主站通信网终端间对等通信网K3K2母线1母线2环网柜1环网柜2环网柜3环网柜4K4K5K6K7K8K9FTU1FTU6K1K10配电主站DTU2DTU3DTU4DTU5故障点D网架拓扑维护网架结构或运行方式发生变化时,由主站将网架拓扑结构下发至分布式FA 的配电终端,分布式FA 的配电终端根据主站下发的网架结构信息,重新自动生成判断逻辑,以适应网架结构的变化。
K3K2母线1母线2环网柜1环网柜2环网柜3环网柜4K4K5K6K7K8K9FTU1FTU6K1K10配电主站DTU2DTU3DTU4DTU5DPMS 系统下发网架拓扑结构优缺点分析优点1:全网架结构适应适合于各种网架结构的电缆线路、架空线路优点2:动作迅速隔离故障迅速(200ms内)健全部分线路不会短暂停电;优点3:投资少,改造方便基于现有配电终端和通信构架实现,不需要增加相关硬件投资。
基于智能分布式FTU、智能分布式DTU的智能分布式馈线自动化方案实现
![基于智能分布式FTU、智能分布式DTU的智能分布式馈线自动化方案实现](https://img.taocdn.com/s3/m/82546179a9956bec0975f46527d3240c8447a1b8.png)
基于智能分布式FTU、智能分布式DTU的智能分布式馈线自动化方案实现随着电力行业的不断发展,馈线自动化技术已经成为保障电力系统稳定运行的重要手段之一。
传统的馈线自动化方案存在一些问题,例如集中式控制器容易成为故障点,且在大型电网中的应用效果不佳。
为了解决这些问题,基于智能分布式FTU和智能分布式DTU的智能分布式馈线自动化方案被提出并实现。
智能分布式馈线自动化方案是一种基于智能传感器、智能分布式FTU 和智能分布式DTU的自动化方案。
该方案通过传感器对线路进行实时监测,并将数据传输至智能分布式FTU和智能分布式DTU。
这些设备对数据进行处理和分析,并采取相应的控制措施,从而实现馈线自动化。
该方案的原理是基于智能传感器对线路的实时监测,将数据传输至智能分布式FTU和智能分布式DTU,通过这些设备对数据进行处理和分析,并采取相应的控制措施,从而实现馈线自动化。
该方案具有以下优点:1.分布式控制:该方案采用分布式控制,每个智能传感器、智能分布式FTU和智能分布式DTU都是独立的控制单元,可以有效地降低集中式控制的风险。
2.实时监测:该方案能够实时监测线路的运行状态,及时发现故障并进行处理,从而保障电力系统的稳定运行。
3.智能化:该方案采用智能化技术,能够对数据进行处理和分析,并通过相应的控制措施实现自动化控制。
基于智能分布式FTU和智能分布式DTU的智能分布式馈线自动化方案的设计与实现主要分为硬件和软件两个部分。
硬件部分包括智能传感器、智能分布式FTU和智能分布式DTU等设备的选型和配置。
软件部分包括数据传输通道的设计和数据处理算法的实现等。
在硬件部分,需要根据具体的线路情况和需求选择适合的智能传感器、智能分布式FTU和智能分布式DTU等设备。
这些设备的配置需要根据实际情况进行选择,例如需要根据线路的电流、电压等参数进行配置。
在软件部分,需要设计数据传输通道和数据处理算法。
数据传输通道需要保证数据的稳定传输,同时需要考虑抗干扰能力和数据传输速率等因素。
智能配电网分布式馈线自动化技术
![智能配电网分布式馈线自动化技术](https://img.taocdn.com/s3/m/be12302d6294dd88d1d26b8d.png)
智能配电网分布式馈线自动化技术摘要:分布式馈线自动化技术,是智能配电网的重要技术。
由于配电网的接线复杂,接地短路故障、相间故障等大大降低了配电网的运行效率,破坏系统稳定,降低供电可靠性。
采取分布式馈线自动化技术,提高智能配电网的自动化水平,通过智能监测和自动装置,监视配电网的运行,一旦系统发生故障,则及时隔离故障,提高智能配电网的自愈能力,使系统尽快恢复至安全稳定的运行状态。
这是未来智能配电网的发展方向。
关键词:智能配电网;分布式馈线;自动化技术;应用引言目前国内的电力系统已经形成包含发电、输电、配电、用电四个主要环节的固定分配模式,而配电是连接用电的直接环节,配电环节的好坏直接影响着终端用户用电的可靠性和供电质量。
但长期以来,电力系统的配电自动化程度不足、用户停电时间长、故障定位难、恢复难等问题一直都没得到真正解决。
提高配电网馈线自动化程度是提高配电系统可靠性和供电质量的主要技术手段。
1智能配电系统的结构与功能分析1.1智能配电系统结构特征(1)组成部分为一次强电回路、通信回路以及二次控制回路。
(2)成套开关设备中采用智能控制器测量并显示。
(3)通信系统自身带有现场总线、通信适配器、网络连接器等各种通信配套附件。
(4)通信回路以智能化低压电器为系统子站,以工控机作为系统主站,采用的是标准的总线系统。
1.2智能配电系统功能特征智能配电系统划分为高级型智能配电系统和基本型智能配电系统,各自的功能如下:(1)高级型智能配电系统功能:实现高压和低压配电系统的无缝连接、电气设备上有寿命指示针、完善的过电压保护系统、对电网质量能进行监控与分析。
(2)基本型智能配电系统功能:记录与储存系统故障问题、采用智能水表的电量计量、采集电网运行参数。
2智能配电网分布式馈线自动化系统设计智能配电网中的分布式馈线自动化技术,设计方面体现在故障检测、隔离、供电恢复三个方面。
分布式馈线自动化系统设计,在GOOSE通信机制、有向节点配置的基础上,规划了系统设计,构建符合馈线自动化的节点,实现节点关联;分析节点列表,构建节点数据的共享区域,保存实时的数据,注重关联节点的应用;解析GOOSE接收的节点信息,将信息存储到数据共享区域内;GOOSE发送模块,遵循智能配电网的运行时间,获取节点处的过流保护,控制功率方向;控制好终端的过流保护方向,根据元件实时判断出智能电网中的过流动作,注重逻辑和功率控制;分布式馈线自动化技术中,终端有过流动作信号,系统设计时,将功率、位置信息、时间间隔等信息,并入到关联节点信息中;分布式馈线自动化系统主动判断智能配电网功率的方向,方向为正向过流保护,就采取正方故障处理的方法,反之,就要采取反向处理方法;正向过流保护的判断,有正向过流保护的信息标志,任意正方向都有过流标志,其可判断智能配电网的故障区域,采用开关跳闸的方式完成故障隔离;反向过流保护具有反向的标志,关联节点根据动作标志判断动作的方向,在故障区域执行恢复操作;分布式馈线自动化系统在关联节点有故障电流,接收信息后执行跳闸命令,形成故障的隔离区,促使智能配电网恢复正常的工作状态,体现分布式馈线自动化系统设计的有效性。
智能配电网分布式馈线自动化技术
![智能配电网分布式馈线自动化技术](https://img.taocdn.com/s3/m/df66f0b0f424ccbff121dd36a32d7375a417c6c4.png)
智能配电网分布式馈线自动化技术摘要:在电力资源供应系统中,配电网作为传输电力的重要基础部分,构建着完整的电力分配网络。
保证配电网的安全运行对于电力供应的稳定性有着至关重要的意义,其是电力供应行业的重要工作对象。
本文将针对现代社会中使用的智能配电网分布式馈线自动化技术,结合相关的知识与现状进行简要的分析研究。
关键词:智能配电网;分布式馈线;自动化技术分布式馈线自动化技术是近几年产生的应用于智能配电网的新技术。
配电网有接线复杂的特点,更有接地短路和相见故障等安全隐患存在,对配电网的运行效果有重要的影响。
分布式馈线自动化技术的使用有效的提高了智能配电网的运行质量,提高了智能配电网的自我检测和修复能力,是智能配电网未来的发展目标。
因此对智能配电网分布式馈线自动化技术进行研究具有非常重要的现实意义。
1智能配电网分布式馈线自动化技术的具体含义与内涵1.1智能配电网随着现代科技的不断进步,各行各业中不断涌现新型的技术与设施。
近年来提出的智能配电网,则是指基于配电网,融入了现代的网络信息传输设备等相关网络处理设备的新式配电网系统。
其工作原理是基于现代的计算机技术,利用现代的计算机软件对于相关数据进行提炼并处理,不用借助人工来将配电网中所有用电单位的相关数据进行统计,并对数据进行集成处理,最后将配电网的各类数据进行整合,绘制成数据表格或者相关的图形供参考。
智能配电网的主要工作就是完成这一系列的智能化操作。
1.2分布式馈线分布式馈线与输电线路不同的是,分布式馈线的主要作用是通过传输信号来控制整个配电网的具体运行状况。
针对配电网中出现的问题进行反馈和相应处理。
配电网的范围广,用电单位多,为了保障能够全面监控所有配电网的馈线,工作人员将馈线科学合理的分布在整个配电网上,这样才能够对整个配电网进行实时监控。
当配电网发生故障时,智能终端会及时检测到故障信息,并且对通信系统的故障信息及时收集,并且能够自行判断故障区域,进而发出控制指令。
配电网智能分布式FA技术介绍
![配电网智能分布式FA技术介绍](https://img.taocdn.com/s3/m/c8179e9b6f1aff00bed51e43.png)
面。
主站集中式FA(大区域)
小范围
考虑分布式电源接入的馈线自动化
谢谢
扬帆起航
配电网智能分布式FA技术介绍
目录
一 概述 二 分布式FA实现模式 三 技术条件要求 四 高级应用探讨
分布式馈线自动化的定义
分布式馈线自动化(分布式FA),不依赖于 配电主站,通过局部区域的配电终端之间相互通信实 现馈线的故障定位、隔离和非故障区域自动恢复供电 的功能,并将处理过程及结果上报配电自动化主站。
馈线自动化类型
根据:《配电自动化建设与改造标准化设计技术规定》
➢ 集中型馈线自动化
全自动 半自动
➢ 就地型馈线自动化
重合器式
速动型分布式FA
智能分布式
……
缓动型分布式FA
电压时间型馈线自动化
电流时间型馈线自动化
分界断路器
光纤纵差保护
分布式馈线自动化的意义
与主站集中式相比较,更加快速、可靠。 分布式馈线自动化(分布式FA),可视为一种区 域保护。 可视为变电站10KV出线保护的一种延伸。
配电主站
P M S系 统
母线1
K1
FTU1
下发网架拓扑结构
母线2
FTU6
K 10
D
K2
DTU2
K3
K4
DTU3
K5
K6
DTU4
K7
K8
DTU5
K9
环网柜1
环网柜2
环网柜3
环网柜4
优缺点分析
速动型分布式FA的特点
优点1:全网架结构适应 适合于各种网架结构的电缆线路、架空线路
优点2:动作迅速 隔离故障迅速(200ms内) 健全部分线路不会短暂停电;
分布式智能馈线自动化模式下配网网架及应用实例
![分布式智能馈线自动化模式下配网网架及应用实例](https://img.taocdn.com/s3/m/142f94bf168884868762d6f8.png)
分布式智能馈线自动化模式下配网网架及应用实例摘要:为了保证配电网的供电可靠性、安全性和经济性,提出一种基于有信道分布式智能馈线自动化系统和“双环网”网架结构。
在保护控制原则中应用网络差动保护、网络拓扑保护及区域自愈等进行功能逻辑设计,实现多重后备保护的电网毫秒级自愈。
为了充分发挥该种保护的优越性,配套主干配基础上构建的“双环网”配网网架,通过与智能配网终端配合,实现网格化合环运行。
本文对该种智能分布式馈线自动化模式在横琴地区的应用实例进行了详细的说明,展现了显著的优越性、灵活性与推广性。
关键词:智能分布式;馈线自动化;配网网架;双环网馈线自动化FA(Feeder Automation)是配电自动化的重要组成部分。
FA系统按故障处理模式的不同可分为集中式FA 和分布式FA 这两种模式,其中分布式FA 按故障处理是否需要通信又分为无信道分布式FA和有信道分布式FA[1]。
集中式FA 由配电主站或子站通过通信网络采集配电终端故障信息完成故障处理,在电网正常运行中也可发挥检测和遥控的作用。
但是,主站和通信网络的建设费用较高,且对通讯的安全性要求较高。
分布式FA不依赖于主站或子站。
其中,无信道分布式FA仅利用自身馈线终端装置检测的故障信息完成故障处理,又称基于点保护方式或重合器方式,包括电流型和电压型两种实现方案;有信道分布式FA 在进行故障处理时利用终端之间的相互通信、保护配合、时序配合完成故障处理,又称基于面保护方式或智能分布式FA。
而不论是集中式FA,还是无信道分布式FA,在馈线发生故障时都不能避免越级跳闸的发生,导致故障段上游非故障段的短时停电,和对线路及设备的冲击。
有信道分布式FA是一种统基于通用面向对象变电站事件(GOOSE)的邻域交互快速保护配合故障处理方式,它能有效地解决上述问题。
网架结构的合理规划以及应用和运维对于这种技术的推广应用至关重要,本文将探讨这些关键技术及应用问题。
1、分布式智能馈线自动化分布式智能馈线自动化系统的技术要求为:(1)变电站出线开关配置具有速断和过流保护控制功能的智能电子设备。
新时期5G网络智能分布式馈线自动化运用研究
![新时期5G网络智能分布式馈线自动化运用研究](https://img.taocdn.com/s3/m/7b3566bcb9f67c1cfad6195f312b3169a551ea62.png)
TECHNOLOGY AND INFORMATION科学与信息化2023年11月上 37新时期5G网络智能分布式馈线自动化运用研究高小川陕西能源冯家塔矿业运营有限责任公司 陕西 榆林 719400摘 要 在5G网络智能分布式馈线自动化保护技术不断发展的时代背景下,5G通信技术具备了较强的可靠性与安全性,并且具有低时延的特点,能够促进智能分布式配网保护的有效落实。
5G网络的智能分布式馈线自动化保护技术可以及时、快速发现配电线路存在的故障问题,并采取有效的解决措施进行精准隔离,能够为人们日常生活与企业生产带来良好的促进作用。
关键词 5G网络;智能分布;自动化;运用前景引言由于科技的进步,新时期配电网的建设正朝着更加稳定、安全的方向前进,其中,馈线自动化(Feeder Automation ,FA )无疑是一种有效的解决方案,它能够在线路出现故障的情况下,实现对异常情况的快速识别和分类,从而实现快速的供电恢复[1]。
当前,FA 技术已经发展出3种不同的FA 方案:电压时钟法、主站集成法、智能分布法。
由于这些方案的出现,智能分布法因为它们可以实现配电终端之间的平行传输而备受欢迎。
新时期5G 智能分布式FA 已成为当今最先进的配电自动化工艺技术,它可以在极短的时间内,以极低的成本,完成极大的效率,并且精度极高。
目前,它的最常见的应用是光缆传输。
然而,5G 网络的出现,加上它的快速传输、宽带连接、节能环保、低能耗特性,为传统的配网网络带来了新的机遇。
通过与智能分布式FA 技术的整合,能够有效地节省传统的网络布线费用,并且能够更好地控制网络的运营、维护与管理。
1 新时期5G通信概述1.1 5G 通信基本概念2019年11月,中国电信公司宣布,第5代移动通信技术5G ,将成为新一代蜂窝移动通信技术发展的标志,它具有极强的宽带、极快的传输速度、极小的延迟以及极大的网络容量,将为用户提供更加便捷的服务。
1.2 5G 通信技术与国家电网的结合点5G 通信核心网的核心技术可以归纳为NFV 、SDN 、MEC 等,它们分别用来实现网络系统的功能虚拟、程序定制、网络系统切块以及多接口边缘运算。
基于5G网络的智能分布式馈线自动化保护技术研究
![基于5G网络的智能分布式馈线自动化保护技术研究](https://img.taocdn.com/s3/m/9519946330b765ce0508763231126edb6f1a7673.png)
基于 5G网络的智能分布式馈线自动化保护技术研究摘要:在5G网络智能分布式馈线自动化保护技术的发展下,5G通信技术具备了较强的可靠性与安全性,并且具有低时延的特点,能够促进智能分布式配网保护的有效落实。
通过及时、快速的发现配电线路所存在的故障问题,通过有效的解决措施进行精准隔离,为人们日常生活与日常生产带来良好的促进作用,充分发挥5G网络的智能分布式馈线自动化保护技术的作用与意义。
关键词:5G网络;智能分布式馈线;自动化保护技术我国经济建设的快速发展下,各行各业的发展也因此而加快了脚步。
电力资源在当前各个行业的发展中十分迅速,网络技术能够成为配电网安全运行的重要命脉,对整体经济发展也有着至关重要的影响,同时也受到了人们的重视与关注,信息化技术在配电网安全运行中的融入使智能配电网分布馈线自动化技术更加广泛的应用在各个行业中。
基于此,本文在5G网络的大背景下,深入性的分析与探究智能分布式馈线自动化保护技术。
1智能配电网分布式馈线自动化技术的具体含义与内涵1.1智能配电网在现代化科学技术的快速发展与进步下,各个行业的新型技术、设施成为当前行业发展的必要内容。
智能配电网主要是对配电网融入目前网络信息传输设备,特别是在5G网络的大背景下,将网络处理设备的新式配电网系统有效应用[1]。
其工作原理主要是根据现代化的网络计算机技术,通过现代计算机软件不断提炼相关数据,并作出相应的处理,不需要利用人工方式统计配电网中所有用电单位的各个数据,对数据采用集成处理的方式后,更好的整合配电网的各类数据,将其制作成为数据表格、图形等,提供有效的参考。
智能配电网的主要工作这是为了能够更好地形成一系列的智能化操作。
1.2分布式馈线分布式馈线主要是指在传输电力的过程中对相关信息进行回馈的通道,其与输电线路的主要区别包括功能方面,是其传输信号、信息,所包括的电网中不同部分的运行状态,通过对配电网的整体运行情况进行监控,查看是否出现异常问题,当发现问题后需要及时对所存在的问题进行反馈与处理,并通知报错问题,更好的利于相关人员对此方面进行深入性得分析与检查操作。
智能分布式馈线自动化的多电源处理方法
![智能分布式馈线自动化的多电源处理方法](https://img.taocdn.com/s3/m/d5931983b307e87100f6967c.png)
二、智能分布式馈线自动化的多电源处理方法
2馈线保护适应技术。DG的接入对配电网保护提出了新的需求。传统配电网是辐射形单电源网络,保护配置为过电流保护,为保证保护的选择性,过电流保护应依靠时限配合。而随着DG的接人,配电网将变为电流双向流动的有源网络。因此,应在过流保护的基础上加装方向元件。此外,在系统故障时,由于DG的助增作用,故障电流的大小和方向均会发生变化。因此,可以加装低电压和零序电压启动元件,以增加保护的灵敏性。另外,可增加低电压保护动作元件及过电压保护动作元件,以提高保护的可靠性。本文所提的基于有向节点的智能分布式FA对保护的配置要求如下。1)配电网要求所有变电站出线开关、分段开关、联络开关均配置带保护的智能配电终端。2)智能配电终端配置Ⅲ段方向过流保护元件,要求每段方向元件和时限均可独立配置,功率方向元件采用90。接线。对于三相短路故障,采用记忆电压消除近区三相电压死区。3)智能终端配置可分别投退的低压、过压、失压保护,过压保护防止DG接入引起的过电压。4)智能终端配置可分别投退的低频、过频保护,频率保护防止DG接人引起的频率异常。5)智能终端配置三相一次重合闸元件。满足重合闸条件后,检测到一侧有压时,延时重合闸时间执行合闸命令,并向关联节点发送重合闸成功报文。6)智能终端配置重合闸后加速元件,如果重合于永久性故障,则由重合闸后加速元件跳开开关,并闭锁于分闸状态,并向关联节点发送重合闸失败标志。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
重 合 器 方 式
FA
实现方式
实现原理
特点
通信要求
适用场合 适用于供电可 靠性要求一般 的供电区域大 量使用
半 自 动 FA 配网监控系统采集到的故障 模式 区段信息,由后台分析软件 定位分析故障区段,人工遥 控隔离故障和遥控恢复供电。
对于配电子站和配电终端 主 从 式 通 信 的要求都比传统集中处理 网络 FA功能的装置及通信要求 大大降低, 设备成本低。
配电网络(带遥控)
配电网络(无遥控)
配电主站 系统
集中智能式FA
智能子站或主站分 析故障范围,得出 隔离及恢复方案。
全 自 动 FA 方 式
FTU2 常闭 FTU3 常闭
智能子站1
变电站1
智能子站之间相互 通信,分析网络拓 扑 智能子站与FTU进 行主从式通信。 智能子站向FTU 发出控制命令实 现FA功能。
智能分布式馈线自动化技术
主要内容
馈线自动化实现模式 智能分布式FA系统关键技术 典型应用:世博园区智能自愈线路
馈线自动化实现模式
集中式馈线自动化方式
• •
• •
全自动方式: 配电主站或子站通过快速收集区域内配电终端 的信息,判断配电网运行状态,集中进行故障 识别、定位,自动完成故障隔离和非故障区域 恢复供电。 半自动方式: 配电主站或子站通过收集区域内配电终端的信 息,判断配电网运行状态,集中进行故障识别、 定位,通过遥控或人工完成故障隔离和非故障 区域恢复供电。
适合于网架结 构比较简单, 不具备通信手 段或通信条件 不完善可靠性 较低的场合。
智能分布式FA系统关键技术
智能分布式FA系统总体架构
智能分布式FA系统实现与配电主站系统三遥互联,在FA动作时主站系 统处于观测者的角色。
对等通信下的信息交换机制
对等通信 局部信息建模 信息交互
与变电站自动化系统的接口
实现方式 实现原理
特点 只需局部拓扑信息,能更 好地适应线路变更 无需配电主站、子站的配 合,具有更高的可靠性。
通信要求 适用场合 分布式对 适合电能质量 等 通 信 网 要求高的场合 络
方 式 比 较
智 能 分 布 在馈线网络上发生相间故 模式 障或三相故障后,FTU采用 对等式的通信网络,线路 上的开关控制器之间互相 通信,收集相邻开关的故 障信息,综合比较后确定 出发生故障的区段, 跳开该 区段两端的开关, 完成故障 隔离动作。 重 合 器 模 根据变电站出线保护重合 式 闸到再次出现故障电流的 时间确定故障区域(电压 时间型)或根据重合器开 断故障电流动作次数确定 故障区域(电流计数型)。
FA 方 式 比 较
全 自 动 模 集 中智 能模 式是指 现场 的 式 FTU将检测的故障信息上传 给主站或子站,由主站或子 站根据配电网络的实时拓扑 结构,按照一定的算法进行 故障定位,下达命令给相关 的FTU跳闸隔离故障。
需要全局拓扑分析 必 须 要 建 设 适用于多电源 可以进行全网优化分析计 有 效 而 又 可 复杂的网络 算 靠的通信网 络,对配电 网通信的依 赖性强
FTU 1 常闭
FTU4 常开 FTU7 常闭 FTU6 常闭 FTU5 常闭
智能子站2
变电站2
就地式馈线自动化方式
• •
• •
智能分布式: 通过配电终端之间的故障处理逻辑,实现 故障隔离和非故障区域恢复供电,并将故 障处理的结果上报给配电主站。配电主站 和子站可不参与处理过程。 重合器方式: 在故障发生时,通过线路开关间的逻辑配 合,利用重合器实现线路故障的就地识别、 隔离和非故障线路恢复供电。
FA
故障处理及供电恢复速度 不 需 要 通 慢 信 对系统及用户冲击大 需改变变电站速断保护定 值及重合闸次数 同一线路上、下级重合器 动作缺乏选择性 网络重构后,需改变重合 器的整定参数 多电源多分支的复杂网络, 参数配合困难 不支持信道问题解决后需 具备的SCADA功能及高层 在线和离线管理功能
与站内继电保护协调动作,实现分布式FA。在保护前还是后FA动作, 是一个问题。 变电站内N条线路都配置有分布式FA,需要FA协调功能。
智能开关柜一体化设计
智能化开关柜将馈线自动化分布 式终端及网络通信终端与一次开 关设备进行整体集成,实现一次 、二次、通信、监控装置的综合 利用和配置,可以简化调试和安 装,扩大智能化功能。 智能化开关柜可以大大减少一次 和二次设备之间的重复安装和调 试,节省调试时间,提高工作效 率。
FA配置方案:半自动FA方式
调度员通过遥控实 现FA功能
调度员
调度员
调度员开出工作 单,现场处理故障
遥控方式
人工方式
配电主站软件分析 故障范围,得出隔 离及恢复方案。
配电主站软件分析 故障范围,得出隔 离及恢复方案。
DSCADA系统
遥控实现FA DSCADA采集故障 信息
DSCADA系统
DSCADA采集故障 信息 人工实现FA
配电主站 系统
分布式FA故障处理 结果上报配电主 站,FA执行过程不 需要主站参与。
分布智能模式FA
智能子站相互间进 行通信,根据所采 集的信息,对故障 点定位,自动隔离 故障的区间,及执 行恢复供电方案。
智 能 分 布 式 方 式
FA
变电站1
智能子站1 常闭
智能子站2 常闭
智能子站3 常闭
智能子站4 常开 智能子站8 变电站2 常闭 智能子站7 常闭 智能子站6 常闭
产 品 实 现
型式实验 用户 运行
产 品 寿 命 期
主站产品研 发 性能试验
维护支持
软件单元测 试
退出运行
馈 线 自 命动 周化 期系 测统 试的 全 生
系统集成测 试
典型应用:世博园区智能自愈线路
世博园区智能自愈线路
选4个供电环网实现不依赖配电主站的智能分布式馈线自动化功能, 实现智能电网中自愈特征的目标,做为世博园区智能电网的关键 技术示范运行的一个组成部分。 上海世博园区智能配电网示范工程中的4个环8条智能自愈线路采 用智能分布式FA模式已于2010年2月正式投入运行。
现场带电仿真测试
将试验线路在仿真环境中实现分布式配电网络运行模拟、故障状态以 及控制响应模拟; 在现场不停电条件 下,仿真环境中模拟各种故障,验证分布式FA处理 是否正确。
产品研制 站端产品研 发
市场认可
供货和接入系统
用户产品例行试Biblioteka 验系统FAT现场运行
功能验证 现场SAT 鉴定
样机系列 试运行
实施线路
实施现场及FA动作过程
世博园区自愈线路
重合器1 变电站1
分段器 2
分段器 3
分段器 4
重合器FA模式
分段器 5 分段器 8 分段器 7 分段器 6
重合器9 变电站2
重合器与电压-时间型分段器配合: (1)出现故障时,重合器分闸,分段器完全失压 后跳闸,重合器延时重合,分段器依次按时限顺序延时 X时间自动合闸; (2)若再次合闸到故障区段,重合器分闸,最靠 近故障区段的电源侧分段器因为在合闸后Y时间内检测 到失压而跳闸并闭锁,实现故障隔离; (3)重合器第2次重合恢复电源侧非故障区段的供 电;联络开关在检测到一侧失压后可以延时合闸,恢复 负荷侧非故障区段的供电。
