机床刀具磨损检测方法
机床刀具磨损检测方法机床刀具磨损检测方法机床刀具是机械加工中不可或缺的工具，其磨损情况直接影响加工质量和效率。
因此，磨损检测是机床刀具维护保养的重要环节。
下面介绍几种常见的机床刀具磨损检测方法。
1. 目视检测法目视检测法是最简单、最直观的一种检测方法。
通过观察刀具的外观和切削面，可以初步判断刀具的磨损情况。
例如，刀具的切削面出现磨痕、刃口变钝等现象，就说明刀具已经磨损严重，需要更换或修整。
2. 量具检测法量具检测法是一种比较精确的检测方法。
常用的量具有千分尺、游标卡尺等。
通过测量刀具的长度、直径、刃口宽度等参数，可以准确地判断刀具的磨损情况。
例如，当刀具的刃口宽度超过了规定的范围，就说明刀具已经磨损到需要更换或修整的程度。
3. 声波检测法声波检测法是一种非接触式的检测方法。
通过检测刀具在切削过程中产生的声波信号，可以判断刀具的磨损情况。
当刀具磨损严重时，切削时产生的声波信号会发生变化，可以通过分析信号的频率、振幅等参数来判断刀具的磨损情况。
4. 热成像检测法热成像检测法是一种基于红外线技术的检测方法。
通过拍摄刀具在切削过程中产生的热像，可以判断刀具的磨损情况。
当刀具磨损严重时，切削时产生的热量会增加，从而在热像上表现为明显的热点。
通过分析热像的颜色、亮度等参数，可以准确地判断刀具的磨损情况。
总之，机床刀具磨损检测是机床维护保养的重要环节，不同的检测方法各有优缺点，可以根据具体情况选择合适的方法进行检测。
在实际应用中，可以结合多种检测方法，以提高检测的准确性和可靠性。
刀具磨损状态检测与预测算法研究
刀具磨损状态检测与预测算法研究近年来，随着制造业的快速发展，刀具磨损状态的检测与预测成为了重要的研究课题。
刀具在加工过程中的磨损状态直接影响着加工质量和加工效率。
因此，开发一种准确可靠的刀具磨损状态检测与预测算法对于提高生产效率和降低成本具有重要意义。
刀具磨损状态的检测与预测是一项复杂的技术任务，需要利用先进的数据处理和分析方法来实现。
常见的方法包括机器学习、神经网络、遗传算法等。
其中，机器学习方法被广泛应用于刀具磨损状态检测与预测领域，其优势在于可以处理高维度的数据，发现隐含的规律和模式。
针对刀具磨损状态的检测，可以利用机器学习算法对采集到的刀具振动、温度、声音等多种传感器数据进行分析。
通过建立合适的特征提取和选择模型，可以有效地判断刀具的磨损程度。
例如，可以采用支持向量机（SVM）算法来训练一个分类模型，在不同磨损状态下对新的数据进行分类。
同时，也可以利用PCA （Principal Component Analysis）等降维算法来提取最相关的特征，以减少数据维度和复杂度。
除了磨损状态的检测，对于刀具磨损状态的预测也是非常重要的。
通过建立合适的模型，可以根据刀具过去的使用情况来预测其未来的磨损状态，从而提前进行维护和更换。
在预测模型的建立方面，可以采用深度学习算法来构建一个基于序列数据的预测模型，例如循环神经网络（RNN）或者长短时记忆网络（LSTM）。
这些模型可以学习到刀具磨损状态的时间序列特征，并进行准确的预测。
在刀具磨损状态检测与预测的研究中，数据的采集和处理是非常关键的步骤。
在数据采集方面，可以使用各种传感器来获取刀具的振动、温度、电流等实时数据。
同时，也可以结合图像处理技术，对刀具表面的变化进行监测和分析。
在数据处理方面，需要进行有效的信号滤波、特征提取和数据清洗，以减少噪声和提高算法的准确性。
另外，刀具磨损状态的检测与预测算法的研究还面临一些挑战。
首先，不同刀具材料和加工条件下的磨损特性存在差异，需要针对不同情况进行模型的优化和调整。
刀具破损的检测方法
刀具破损的检测方法
1.目视检查：这是最基本的检测方法之一、通过肉眼观察刀具表面是否有明显的损伤、磨损或者变形等，包括检查是否出现切削刃的缺损、切削面的变形等。
同时也要检查整个刀具的结构是否完好，如刀刃连接处是否松动等。
2.手触感检测：通过用手触摸刀具的表面来判断是否有破损。
如果有突起、凹陷或者不平滑的刀面，通常会给手指带来明显的触觉变化。
3.声音检测：通过敲击或者摩擦刀具，根据声音的变化来判断刀具是否有破损。
在没有破损的情况下，刀具会发出明亮、清脆的声音。
而当刀具有破损时，声音可能变得低沉、沉闷或者不规律。
4.显微镜检测：这是一种比较精细的检测方法，可以用来观察刀具表面的细微变化。
通过放大镜或者显微镜观察刀具表面的细微损伤，如疲劳纹、割痕、开裂等。
5.X射线检测：X射线检测是一种非破坏性检测方法，可以用来检测刀具的内部结构。
通过X射线透视，可以观察到刀具的内部结构是否有裂纹、变形等缺陷。
除了以上提到的方法，还有一些仪器设备可以帮助进行刀具破损的检测。
1.超声波探伤仪：可以用超声波检测刀具的内部结构，包括裂纹、疲劳纹、含气孔等。
2.磁粉检测仪：对于带有磁性材料的刀具，可以使用磁粉检测仪来检测刀具表面和内部是否存在破损、裂缝等。
3.红外热像仪：可以利用热辐射检测方法来观察刀具表面的温度分布，以判断刀具是否存在热变形、烧损等。
总之，刀具破损的检测方法多种多样，可以选择适合的方法来进行检测。
在使用刀具之前，进行破损检测可以保证刀具的安全和使用效果。
机械加工刀具在线监测与优化
机械加工刀具在线监测与优化机械加工刀具作为制造业中的重要工具，其使用寿命和性能直接关系到产品质量和生产效率。
然而，由于加工条件的不确定性和刀具磨损的复杂性，传统的离线刀具检测和优化方法已不能满足现代工业生产的需求。
因此，机械加工刀具在线监测与优化成为了当前研究的热点之一。
一、机械加工刀具在线监测的意义及方法1.1 机械加工刀具在线监测的意义机械加工刀具在线监测是指在刀具使用过程中通过实时监测刀具的状态和性能参数，及时发现异常情况并采取措施来保证加工质量和刀具的寿命。
机械加工刀具在线监测的意义在于提高生产效率、降低加工成本、减少故障和事故的发生等方面。
1.2 机械加工刀具在线监测的方法目前，机械加工刀具在线监测的方法主要包括声发射监测、振动信号分析、功率信号监测及温度监测等。
其中，声发射监测是通过检测切削过程中刀具所产生的声音信号来判断刀具状态的方法；振动信号分析则是通过对刀具的振动信号进行分析，判断刀具运行状态以及刀具磨损情况；功率信号监测是监测刀具所消耗的功率来判断刀具性能；温度监测则是通过对刀具表面温度的实时测量，判断刀具的磨损和故障情况。
二、机械加工刀具在线优化的方法及案例分析2.1 机械加工刀具在线优化的方法机械加工刀具在线优化是指在机械加工过程中通过对刀具状态和性能进行实时监测，结合优化算法来调整刀具加工参数，以达到最佳的加工效果和刀具寿命。
机械加工刀具在线优化的方法主要有刀具寿命预测、刀具磨损补偿和刀具性能优化等。
2.2 机械加工刀具在线优化的案例分析以切削加工为例，利用振动信号分析的方法来进行刀具在线优化。
通过对刀具振动信号进行实时监测和分析，可以判断刀具运行状态以及刀具的磨损情况。
然后，根据磨损情况和加工需求，通过优化算法来调整刀具的加工参数，使得刀具的使用寿命得到最大化，并保证加工质量。
三、机械加工刀具在线监测与优化的挑战及未来发展趋势3.1 机械加工刀具在线监测与优化的挑战机械加工刀具在线监测与优化面临着许多挑战，包括监测方法的准确性和实时性、数据处理和算法优化的复杂性、设备的高成本和可靠性等。

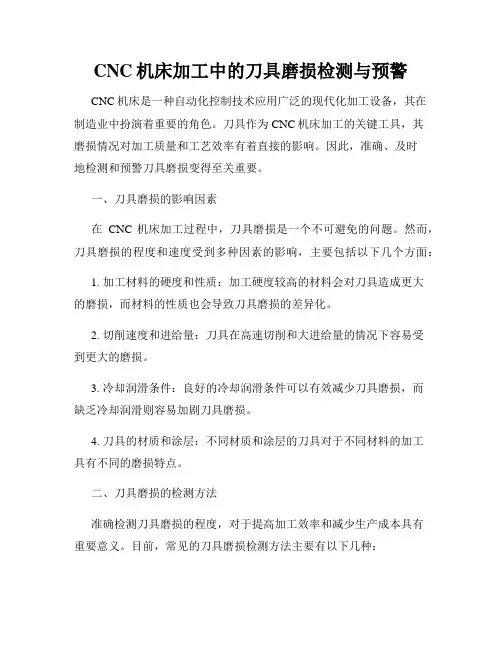

CNC机床加工中的刀具磨损检测与预警
CNC机床加工中的刀具磨损检测与预警CNC机床是一种自动化控制技术应用广泛的现代化加工设备，其在制造业中扮演着重要的角色。
刀具作为CNC机床加工的关键工具，其磨损情况对加工质量和工艺效率有着直接的影响。
因此，准确、及时地检测和预警刀具磨损变得至关重要。
一、刀具磨损的影响因素在CNC机床加工过程中，刀具磨损是一个不可避免的问题。
然而，刀具磨损的程度和速度受到多种因素的影响，主要包括以下几个方面：1. 加工材料的硬度和性质：加工硬度较高的材料会对刀具造成更大的磨损，而材料的性质也会导致刀具磨损的差异化。
2. 切削速度和进给量：刀具在高速切削和大进给量的情况下容易受到更大的磨损。
3. 冷却润滑条件：良好的冷却润滑条件可以有效减少刀具磨损，而缺乏冷却润滑则容易加剧刀具磨损。
4. 刀具的材质和涂层：不同材质和涂层的刀具对于不同材料的加工具有不同的磨损特点。
二、刀具磨损的检测方法准确检测刀具磨损的程度，对于提高加工效率和减少生产成本具有重要意义。
目前，常见的刀具磨损检测方法主要有以下几种：1. 视觉检测法：通过人工观察刀具的磨损情况，比如刀尖的变形以及表面的划痕等来判断刀具状态。
然而，这种方法需要依赖经验和操作者的主观判断，会存在误差。
2. 声音检测法：通过刀具加工时产生的声音特征来判断其磨损情况。
这种方法需要利用专门的声音传感器来采集和分析声音信号，但在实际应用中受到环境干扰的影响比较大，可能产生较大的误差。
3. 力学检测法：通过刀具在加工过程中所受到的切削力和切削力矩来判断刀具磨损的程度。
这种方法需要在CNC机床上安装力传感器进行实时监测，比较准确但也比较复杂。
4. 振动检测法：通过监测刀具在工作时所产生的振动信号来判断其磨损情况。
这种方法需要利用振动传感器进行实时监测，并通过信号处理分析来得出结论，可以实现实时监控和预警。
三、刀具磨损的预警系统为了能够及时发现并预防刀具的严重磨损，许多企业和研究机构开发出了各种刀具磨损的预警系统。
列举刀具工作状态检测监控方法
列举刀具工作状态检测监控方法一、引言随着工业化的发展，刀具在生产中扮演着重要的角色。
刀具的工作状态直接影响着生产效率和产品质量。
因此，对刀具进行工作状态检测和监控是非常重要的。
本文将介绍几种常用的刀具工作状态检测监控方法。
二、视觉检测方法视觉检测是一种常用的刀具工作状态检测方法。
通过安装摄像头，利用图像处理算法对刀具进行实时监控。
在刀具工作过程中，通过分析刀具的形状、颜色、亮度等特征，可以实时检测刀具的磨损程度、刀尖破损、切削面质量等工作状态指标。
视觉检测方法具有实时性强、非接触式等优点，但对环境光照、切削液等因素有一定的要求。
三、声音检测方法声音检测是另一种常用的刀具工作状态检测方法。
通过安装声音传感器，采集刀具在工作过程中产生的声音信号。
通过对声音信号进行频谱分析、模式识别等处理，可以判断刀具的工作状态。
例如，刀具磨损会导致切削过程中产生高频噪声，通过监测噪声的变化可以判断刀具的磨损情况。
声音检测方法具有实时性好、适用范围广等优点，但对信号处理算法要求较高。
四、振动检测方法振动检测是一种常用的刀具工作状态检测方法。
通过安装振动传感器，采集刀具在工作过程中产生的振动信号。
通过对振动信号进行频谱分析、特征提取等处理，可以判断刀具的工作状态。
例如，刀具磨损会导致切削过程中产生的振动信号发生变化，通过监测振动信号的变化可以判断刀具的磨损情况。
振动检测方法具有实时性好、非接触式等优点，但对信号处理算法要求较高。
五、力信号检测方法力信号检测是一种常用的刀具工作状态检测方法。
通过安装力传感器，采集刀具在工作过程中产生的力信号。
通过对力信号进行分析和处理，可以判断刀具的工作状态。
例如，刀具磨损会导致切削力的变化，通过监测切削力的变化可以判断刀具的磨损情况。
力信号检测方法具有实时性好、精度高等优点，但对传感器的选择和安装位置有一定的要求。
六、温度检测方法温度检测是一种常用的刀具工作状态检测方法。
通过安装温度传感器，采集刀具在工作过程中产生的温度信号。
常用的刀具磨损检测方法比较
常用的刀具磨损检测方法比较刀具磨损是刀具使用过程中不可避免的问题，定期检测和维护刀具磨损可以保证其正常工作并延长使用寿命。
常用的刀具磨损检测方法有很多种，下面将对其中几种常用的方法进行比较。
1.目测法目测法是最简单也是最直观的一种刀具磨损检测方法。
只需通过肉眼观察刀具的外观和刀刃状况来判断刀具是否需要磨损。
这种方法优点是简单易行，无需任何专用设备和仪器，缺点是只能判断刀具的整体状况，无法提供具体的磨损程度信息。
2.测量法测量法通过测量刀具的几何参数来判断刀具的磨损情况。
常用的几个参数包括刀具直径、刀具长度、刀具刀刃的角度等。
通过测量这些参数的变化来判断刀具是否磨损。
这种方法优点是可以提供较为精确的刀具磨损程度信息，缺点是需要专用设备和仪器，操作比较繁琐。
3.接触法接触法是通过判断刀具与工件之间的接触情况来判断刀具的磨损情况。
常用的方法包括观察切削力的变化、观察切屑形态等。
通过分析接触情况可以判断刀具是否磨损，并且可以提供刀具磨损程度的定量指标。
这种方法优点是可以在实际工作中直接观察磨损情况，缺点是受到工艺条件的限制，可能无法应用于一些特殊工况。
4.声音法综上所述，不同的刀具磨损检测方法有各自的优点和适用场景。
目测法简单易行，适合于简单的刀具磨损情况判断；测量法可以提供较为精确的定量指标，适用于复杂的磨损情况判断；接触法可以在实际工作中进行检测，但受到工艺条件限制；声音法简单易行，但只能提供定性指标。
在实际应用中，可以根据具体情况选择合适的检测方法或结合多种方法进行磨损检测。
刀具振动检测技术原理
刀具振动检测技术原理一、刀具振动检测技术的原理刀具振动检测技术是一种通过测量刀具在加工过程中产生的振动信号来评估刀具状态的方法。
其原理基于以下几个方面：1. 刀具振动与切削过程：在切削过程中，刀具会受到切削力的作用，从而引起振动。
刀具的振动状态与切削过程中的切削力、刀具磨损情况、加工材料等因素密切相关。
2. 振动信号的采集：通过安装振动传感器或加速度传感器等设备，可实时采集刀具振动信号。
这些振动信号可以是时间域信号、频域信号或时频域信号。
3. 振动信号的分析：采集到的振动信号经过数字信号处理和分析，可以提取出与刀具状态相关的特征参数。
常用的特征参数有振动幅值、频率谱、功率谱密度等。
4. 刀具状态评估：通过与已知刀具状态相对比，可以根据特征参数对刀具的磨损程度、断刀情况、刀具材料等进行评估。
例如，当振动幅值超过预设阈值时，即可判定为刀具磨损或断刀。
二、刀具振动检测技术的应用刀具振动检测技术在机械加工领域具有广泛的应用。
主要应用包括以下几个方面：1. 刀具磨损监测：通过监测刀具振动信号，可以实时评估刀具的磨损情况，从而及时进行刀具更换，避免因磨损引起的工件质量下降和切削力增大。
2. 刀具断刀检测：刀具在加工过程中可能会发生断刀现象，通过监测振动信号可以及时检测刀具是否断刀，以避免因断刀引起的事故和设备损坏。
3. 加工质量控制：刀具振动信号中包含了加工过程中切削力的信息，通过对振动信号的分析可以判断出切削过程中是否存在问题，如切削力过大、刀具偏心等，从而及时调整加工参数，保证加工质量。
4. 切削参数优化：通过分析刀具振动信号，可以得到不同切削参数下的振动特征，从而找到最佳的切削参数组合，提高加工效率和加工质量。
三、刀具振动检测技术的发展趋势刀具振动检测技术在近年来得到了广泛的研究和应用，未来的发展趋势主要包括以下几个方面：1. 传感器技术的进步：随着传感器技术的不断发展，新型的振动传感器和加速度传感器将更加精准地采集刀具振动信号，提高检测的准确性和灵敏度。
刀具破损的检测方法
刀具破损的检测方法随着生产过程自动化、系统化要求的日益增长，要实现柔性制造系统的生产就必须研制可靠而有效的传感技术。
世界闻名的、日本筑波新建成的“应用激光的复合柔性系统示范工厂”中，在其复合切削过程中采用自诊断技术的方案之一是故障珍断。
其中最突出的问题就是刀具断损的检测。
刀具磨损是逐步发生的，比较容易预测，而刀具断损的发生是突然的，带有随机性。
要在加工过程中检测刀具的断损是很困难的，需要具有如下性能的理想传感器，即：能发出清晰可靠的信号：灵敏地指示刀具逐渐磨损的情况；对刀具破损能作出迅速的响应，响应的时间不超过千分之一秒；刚性好，能灵活地用于不同的加工工序；不干涉切削过程；成本低、安全可靠；可以在车间环境下使用；并能提供与机床控制系统相连接的信号。
用于检测刀具磨耗的传感器，一般分为直接式和间接式两大类。
直接式是指直接利用刀刃磨耗效应的传感器，间接式是指测量刀刃磨耗程度变化参数的传感器。
近年来国外在加工过程中检测刀具破损所用的方法和传感器见表1所示。
现在，分别叙述表1所列出的在加工过程中检测刀具磨损的各种传感器。
一、直接式直接式传感器已研制成多种不同的型式，其中有些已开始研制成商品。
1 . 利用光学传感法的传感器应用光学技术检测刀具侧面磨耗。
一种方法是使用光导纤维。
刀具由侧面用光照亮，其反射光的分布形态出光导纤维传到显示系统。
对反射回来的磨损图形进行分析，就可判断刀具磨损情况。
此法直观性强，准确、可靠。
不过，在出现刀瘤或沉积物时，分析磨损部位就有困难，并且，只能在两次切削循环之间进行静态测量。
2 . 利用湖量工件尺寸变化的传感器金属切削时，刀刃的磨损会引起工件尺寸的相应变化。
例如，随着钻头磨耗，工件孔径变小。
因此，通过测量工件尺寸或孔径尺寸，就可知刀具磨损情况。
美国Pratt&Whiteney机床厂研制了用激光干涉仪监控刀具磨损的系统，见图1。
图1. 用激光干涉仪监控刀具磨损该装置是在移动式测量头上装一反射镜。
刀具破损检测的方案
刀具破损检测的方案概述在制造业中，刀具是重要的工具，用于切割、加工和修整材料。
由于长期使用和磨损，刀具可能会出现破损，导致工作效率下降甚至无法正常工作。
因此，刀具破损检测的方案至关重要。
本文将介绍一种用于刀具破损检测的方案，包括检测方法、数据分析和结果评估。
检测方法方法选择刀具破损检测可以采用多种方法，如声学检测、振动检测和图像处理等。
每种方法都有其优缺点，选择合适的方法取决于具体应用场景和需求。
声学检测声学检测是一种常用的刀具破损检测方法，通过分析刀具产生的声音来判断刀具是否破损。
正常刀具的声音频率和幅度在一定范围内，当刀具破损时，声音特征会发生变化。
可以使用麦克风或传感器将刀具产生的声音信号采集下来，并通过信号处理算法进行分析和判断。
振动检测振动检测是另一种常用的刀具破损检测方法，通过监测刀具的振动情况来判断刀具是否破损。
正常刀具的振动频率和幅度在一定范围内，当刀具破损时，振动特征会发生变化。
可以使用加速度传感器或振动传感器将刀具的振动信号采集下来，并通过信号分析和处理算法进行判断。
图像处理图像处理是一种非常直观和普遍的刀具破损检测方法，通过对刀具的图像进行分析来判断刀具是否破损。
可以使用相机或光学传感器拍摄刀具的图像，然后通过图像处理算法提取特征并进行破损判断。
数据分析特征提取对于不同的检测方法，需要选择合适的特征来描述刀具的状态和破损情况。
声学检测可以通过频谱分析来提取声音频率和幅度特征，振动检测可以通过频谱分析和时域分析来提取振动频率、幅度和波形特征，图像处理可以通过图像分析和数字图像处理算法来提取刀具的表面纹理、形状和颜色特征。
模型建立针对不同的特征，可以建立相应的模型来进行破损检测。
可以使用机器学习算法，如支持向量机（SVM）、决策树或人工神经网络，通过训练集和测试集的数据来建立模型，并将新的刀具数据输入模型进行判断。
效果评估为了评估刀具破损检测方案的效果，可以采用多种指标来衡量模型的准确率和鲁棒性。
刀具状态检测方法.
刀具状态检测方法1. 1 直接测量法直接测量法能够识别刀刃外观、表面品质或几何形状变化, 一般只能在不切削时进行。
它有两个明显的缺点: 一是要求停机检测, 占用生产工时; 二是不能检测加工过程中出现的刀具突然损坏, 使其应用受到限制。
主要方法有: 电阻测量法、刀具工件间距测量法、射线测量法、微结构镀层法、光学测量法、放电电流测量法、计算机图像处理法等。
a 电阻测量法该方法利用待测切削刃与传感器接触产生的电信号脉冲, 来测量待测刀具的实际磨损状态。
该方法的优点是传感器价格低, 缺点是传感器的选材必须十分注意, 既要有良好的可切削性, 又要对刀具寿命无明显的影响。
该方法的另一个缺点是工作不太可靠, 这是因为切屑和刀具上的积屑可能引起传感器接触部分短路, 从而影响精度。
b 刀具工件间距测量法切削过程中随着刀具的磨损, 刀具与工件间的距离减小, 此距离可用电子千分尺、超声波测量仪、气动测量仪、电感位移传感器等进行测量。
但是这种方法的灵敏度易受工件表面温度、表面品质、冷却液及工件尺寸等因素的影响, 使其应用受到一定限制。
c 射线测量法将有放射性的物质掺入刀具材料内, 当刀具磨损时, 放射性的物质微粒就会随切屑一起通过一个预先设计好的射线测量器。
射线测量器中所测得的量是同刀具磨损量密切相关的, 射线剂量的大小就反映了刀具磨损量的大小。
该法的最大弱点是, 放射性物质对环境的污染大, 对人体健康非常不利。
此外, 尽管此法可以测量刀具的磨损量, 并不能准确地测定刀具切削刃的状态。
因此, 该法仅适用于某些特殊场合, 不宜广泛采用。
d 微结构镀层法将微结构导电镀层同刀具的耐磨保护层结合在一起。
微结构导电镀层的电阻随着刀具磨损状态的变化而变化, 磨损量越大, 电阻就越小。
当刀具出现崩齿、折断及过度磨损等现象时, 电阻趋于零。
该方法的优点是检测电路简单, 检测精度高, 可以实现在线检测。
缺点是对微结构导电镀层的要求很高: 要具有良好的耐磨性、耐高温性和抗冲击性能.e 光学测量法光学测量法的原理是磨损区比未磨损区有更强的光反射能力, 刀具磨损越大, 刀刃反光面积就越大, 传感器检测的光通量就越大。
机械加工刀具精度检测与校准
机械加工刀具精度检测与校准在机械加工领域中，刀具的精度对于加工品质和效率起着至关重要的作用。
因此，对机械加工刀具的精度进行检测和校准是必不可少的一项工作。
本文将介绍机械加工刀具精度检测与校准的方法和步骤。
一、机械加工刀具精度检测的方法1. 外径检测：通过测量刀具的外径来确定其直径是否符合规定要求。
常用的检测方法包括千分尺、显微镜和投影仪等。
在检测中，需注意避免测量误差，保持测量环境的稳定和刀具的平稳运转。
2. 刀尖圆度检测：刀尖圆度是刀具中心线与刀尖轨迹之间的偏差。
通过使用圆柱度测量仪或其他圆度测量设备，可检测刀尖圆度，并将结果与规定要求进行比对。
3. 刀片平行度检测：刀片平行度是刀片轴向与工件轴线之间的偏差。
常见的检测方法包括投影仪和光学测量仪。
在检测过程中，需确保刀具和测量设备之间的相对位置稳定，并进行适当的调整。
4. 刀片线度检测：刀片线度是刀片主轴与工件表面之间的偏差。
通常使用直角仪、万能米和光学座标仪等测量设备进行检测。
在测量过程中，应确保刀具与测量设备之间的相对位置相对稳定，并进行仔细的调整。
5. 切削力检测：通过测量切削过程中的力大小来评估刀具的精度。
常见的检测设备有力传感器和力测量仪等。
在检测过程中，需注意减小其他干扰因素对测量结果的影响。
二、机械加工刀具精度校准的步骤1. 参考标准的准备：准备适当的标准刀具或参考工件来确保校准的准确性。
这些标准应与待校准的刀具具有相同的精度要求。
2. 刀具安装与装夹：将待校准的刀具正确安装在机床上，并采用适当的装夹方式，保证刀具稳定可靠。
3. 校准检测：按照上述的检测方法和相应的设备对刀具进行校准检测。
记录检测结果并与参考标准进行对比。
4. 校准调整：根据校准检测的结果，对刀具进行调整，使其达到所需的精度要求。
5. 再次检测：在进行校准调整后，再次进行检测，确保校准效果符合要求。
6. 校准结果记录：将校准前后的检测结果进行记录，以备后续参考和验证。
机床刀具磨损检测方法
机床刀具磨损检测方法一、引言机床刀具是制造业中不可或缺的重要工具，其磨损情况直接影响到加工质量和效率。
因此，及时准确地检测机床刀具的磨损程度对于保证加工质量和提高生产效率至关重要。
本文将探讨机床刀具磨损检测的方法及其应用。
二、机床刀具磨损分类机床刀具的磨损主要分为刃口磨损和侧面磨损两种类型。
刃口磨损是指刀具刃口的磨损情况，侧面磨损则是指刀具侧面的磨损情况。
针对不同类型的磨损，需要采用不同的检测方法。
2.1 刃口磨损检测方法刃口磨损是机床刀具最常见的磨损类型，其检测方法多种多样，以下为常用的几种方法：1.直观检测法：通过人眼观察刀具刃口的磨损情况，根据经验判断是否需要更换刀具。
这种方法简单易行，但准确性有限，只适用于刃口磨损程度较为明显的情况。
2.使用显微镜检测法：将刀具刃口放置在显微镜下进行观察，借助显微镜的放大功能，可以清晰地看到刃口的磨损情况。
这种方法相对于直观检测法能够提供更准确的刃口磨损程度信息。
3.刃口测量法：使用专门的刃口测量仪器对刀具刃口进行测量，通过测量结果来判断刃口磨损的程度。
这种方法准确性较高，但需要专门的测量设备和技术支持。
2.2 侧面磨损检测方法侧面磨损是机床刀具的另一种常见磨损类型，其检测方法也有多种选择：1.使用显微镜检测法：与刃口磨损的检测方法相似，将刀具侧面放置在显微镜下进行观察，以判断侧面的磨损情况。
2.侧面测量法：使用专门的侧面测量仪器，对刀具侧面进行测量，从测量结果中获取侧面磨损的程度信息。
这种方法准确性较高，但同样需要专门的测量设备和技术支持。
三、机床刀具磨损检测应用机床刀具磨损检测方法的应用范围十分广泛，以下为几个典型的应用场景：3.1 制造业在制造业中，机床刀具的磨损情况直接关系到产品的加工质量和生产效率。
通过及时准确地检测机床刀具的磨损程度，可以及时更换磨损严重的刀具，保证产品的质量和生产效率。
3.2 维修保养机床刀具的磨损检测也可以应用于维修保养领域。
CNC机床刀具破损检测方法及应用案例分析
CNC机床刀具破损检测方法及应用案例分析一、CNC机床刀具破损的检测方法1.目视检测法：这种方法基于操作人员的观察力，通过目视判断刀具表面是否磨损或者断裂。
操作人员需要有丰富的经验才能准确判断刀具的状态。
2.比对检测法：将新刀具与磨损已久的刀具放在同一个机床上进行对比，通过比较两者的加工结果和加工效率来判断刀具的破损程度。
3.声音检测法：通过听刀具在工作时的声音，判断刀具是否破损。
当刀具破损时，会产生异常的声音，通过记录和分析这些声音可以准确判断刀具的破损程度。
4.振动检测法：通过监测机床在切削过程中的振动信号，判断刀具是否破损。
当刀具破损时，机床会产生异常的振动信号，通过分析这些信号可以准确判断刀具的破损情况。
5.光学检测法：利用光学原理和相应的检测设备，对刀具表面进行扫描和分析，可以检测出刀具表面的磨损和断裂情况。
这种方法具有高精度和高效率的特点。
以上是几种常见的CNC机床刀具破损的检测方法，不同的方法适用于不同的刀具和加工情况，选择适合的检测方法可以提高检测的准确性和效率。
下面以一个实际案例来说明CNC机床刀具破损检测的应用。
家制造企业使用CNC机床进行金属零件的加工，刀具是关键设备之一、由于刀具磨损和断裂会导致加工质量下降和工作效率降低，因此他们需要定期检测和更换破损的刀具。
在过去，这家企业主要采用目视检测法进行刀具破损的检测。
但是由于操作人员的经验差异，有时会出现刀具破损未能及时发现的情况，导致加工不良品的产生。
为了解决这个问题，该企业引入了光学检测法。
他们购买了一套高精度的光学检测设备，通过对刀具表面的扫描和分析，可以准确判断刀具的磨损和断裂情况。
在实际使用中，操作人员将疑似破损的刀具放入光学检测设备中进行检测。
设备可以生成高清晰度的刀具表面图像，并对图像进行分析，通过比对破损前后的图像，可以精确测量刀具磨损的程度。
该企业还开发了一套刀具破损检测系统，通过与CNC机床联动，实现自动化的刀具破损检测。
刀具磨损及状态检测
(4)氧化磨损
• 当切削温度达700~800度时，空气中的氧便与 硬质合金中的钴及碳化钨、碳化钛等发生氧化 作用，产生较软的氧化物（如Co3O4、CoO、WO3、 TiO2等）被切屑或工件擦掉而形成磨损，这称 为氧化磨损。氧化磨损与氧化膜的黏附强度有 关，黏附强度越低，则磨损越快；反之则可减 轻这种磨损。一般，空气不易进入刀-屑接触 区，氧化磨损最容易在主、副切削刃的工作边 界处形成，在这里的后刀面（有时在前刀面） 上划出较深的沟槽，这是造成边界磨损的原因 之一。
（1）前刀面磨损（月牙洼磨损） • 在切削速度较高、切削厚度较大的情况下加工塑 性金属，当刀具的耐热性和耐磨性稍有不足时， 切屑在前刀面上经常会磨出一个月牙洼（如上 图）。在前刀面上相应于产生月牙洼的地方，其 切削温度最高，因此磨损也最大，从而形成一个 凹窝（月牙洼）。月牙洼和切削刃之间有一条小 棱边。在磨损的过程中，月牙洼宽度逐渐扩展。 当月牙洼扩展到使棱边变得很窄时，切削刃的强 度大为削弱，极易导致崩刃。月牙洼磨损量以其 深度表示。
• 一般说来，工件材料或切屑的硬度较刀具材料的 硬度为低，冷焊结的破裂往往发生在工件或切屑 这一方。但由于交变应力、接触疲劳、热应力以 及刀具表层结构缺陷等原因，冷焊结的破裂也可 能发生在刀具这一方，这时，刀具材料的颗粒被 切屑或工件带走，从而造成刀具磨损。
• 冷焊磨损一般在中等偏低的切削速度下比较严 重。研究表明：脆性金属比塑性金属的抗冷焊 能力强；相同的金属或晶格类型、晶格间距、 电子密度、电化学性质相近的金属，其冷焊倾 向大；多相金属比单相金属冷焊倾向小；金属 化合物比单相固溶体冷焊倾向小；化学元素周 期表中B族元素与铁的冷焊倾向小。 • 在高速钢刀具正常工作的切削速度和硬质合金 刀具偏低的切削速度下，正能满足产生冷焊的 条件，故此时冷焊磨损所占的比重较大。提高 切削速度后，硬质合金刀具冷焊磨损减轻。
常用的刀具磨损检测方法比较
常用的刀具磨损检测方法比较检测方法传感器工作原理适用范围和特点直接法光学图像光纤、光学传感器摄像机用磨损面反射的光线或摄像机摄像各种加工；成本高接触测头磁间隙传感器检测切削刃位置用于车、钻、铣；受温度和切削影响放射性技术放射性元素刀具里注入同位素，测切削里的放射性各种切削加工；对身体有危害间接法切削温度热电偶测工件刀具间的切削温度突发增量用于切削；灵敏度低、不能用于有冷却液的情况表面粗糙度激光传感器红外传感器测表面粗糙度的变化量用于车、铣；非实时监测，应用范围小超声波超声波热能器与接收器接受主动发射超声波的反射器用于车、铣；受切削振动影响，处于研究阶段振动加速度器、振动传感器检测振动信号用于车、铣、钻；单独使用效果差，易受环境影响切削力应变力传感器压电力传感器检测切削力用于车、铣、钻；灵敏度高，工作稳定，价格高功率功率传感器主电机或进给电机功率用于车、铣、钻；灵敏度低，响应慢，成本低声发射声发射传感器检测声发射信号用于车、铣、钻攻丝等，灵敏度高，实时监测国内外学者对刀具磨损的研究采用传感器主要是振动传感器，声发射传感器，力传感器以及功率传感器，而对刀具监测信号的处理可以应用时域分析，频域分析或者小波分析理论，而对刀具进行磨损分类时应用较多的是人工智能技术，神经网络，模糊神经网络，模糊诊断等等。
一、基于小波分析和集成神经网络的刀具磨损监测技术研究本文以测力仪，宽带声发生传感器及振动传感器为信号检测元件，利用多传感器融合技术对铣削加工过程中刀具磨损监测的一系列相关问题进行详细的分析。
文中对切削力及振动信号的处理主要采用小波分析。
小波分析是处理非平稳信号非常有效的方法，而其中的小波包变换不仅分析低频信号，而且也对高频信号也进行了细分分析。
可以讲包括正弦信号在内的任意信号无冗余，无疏漏，正交的分解到独立的，任意精细的频带上。
正因为如此，采用小波包分解频带能量检测法对切削力和振动信号惊喜频带能量统计，并得到了与刀具磨损敏感的频段特征。
CNC机床刀具破损检测方法及应用案例分析
CNC机床刀具破损检测方法及应用案例分析1、为什么需要对加工中心的刀具进行断刀检测？众所周知，现在现在很多生产制造商生产线上多数使用了自动化设备，如汽车发动机、缸体缸盖等零部件制造商利用数控机床进行机加工。
数控机床是一种高效率的自动化设备，它的效率高于普通机床的2～3倍。
然而数控加工工艺考虑不周也会影响数控机床加工质量、生产效率及加工成本。
因此，生产制造设备的使用需要大量投资和维护才能实现最大的效率，对数控机床上的刀具状态例如断刀、破损或者磨损等检测就是维护数控机床重要一环。
对刀库内刀具的加工过程进行检测不仅仅是能够保证对机床的实时监控，更重要的是也能保护刀具和保护零件，毕竟在机械制造的过程中，刀具的缺失、破损、磨损或者选型错误，都有可能造成代价不菲的工件报废或者导致机床停机，对生产线的正常运行造成了严重影响。
俗话说，时间就是金钱，生产线一停机，对制造商来说，那将是一笔不小损失，停机时间越长，损失越大。
2、CNC机床刀具破损检测方法有哪些？目前，CNC加工中心现有的断刀检测方式多种多样，主要分为两类：接触式检测和非接触式检测。
接触式刀具破损检测方式，一般是用刀具与触头间的接触来判断刀具是否出现断刀，破损或者磨损。
检测时，只要给出启动信号，触头便从原点位置向被测刀具移动。
若刀具正常，则触头触及刀具后立即返回；若刀具这段，触头到达指定位置未触及刀具则能判断刀具已断刀、破损或者磨损，于是便返回报警信息。
非接触式刀具破损检测方式，则是利用激光或者通过CNC加工的实时功率来判断刀具是否断刀、破损或者磨损，在加工时功率发生异常波动超过限定值则直接报警，是一种实时、在线的刀具检测方式，可有效保护机床。
3、机床刀具破损接触式检测应用案例-德国BK Mikro断刀检测装置（1）德国BK Mikro断刀检测装置概述德国BK Mikro专业用于加工中心刀库内断刀检测，是汽车行业发动机缸体缸盖自动线标配的断刀检测解决方案，有超过35年的相关经验，国内外的汽车行业、机床制造和金属加工行业普遍都在使用BK Mikro的断刀检测系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刀具状态检测方法
1. 1直接测量法
直接测量法能够识别刀刃外观、表面品质或几何形状变化 , 一般只能在不切削时进行。
它有两个明显的缺点 : 一是要求停机检测 , 占用生产工时 ; 二是不能检测加工过程中出现的刀具突然损坏 , 使其应用受到限制。
主要方法有 : 电阻测量法、刀具工件间距测量法、射线测量法、微结构镀层法、光学测量法、放电电流测量法、计算机图像处理法等。
a 电阻测量法
该方法利用待测切削刃与传感器接触产生的电信号脉冲 , 来测量待测刀具的实际磨损状态。
该方法的优点是传感器价格低 , 缺点是传感器的选材必须十分注意 , 既要有良好的可切削性 , 又要对刀具寿命无明显的影响。
该方法的另一个缺点是工作不太可靠 , 这是因为切屑和刀具上的积屑可能引起传感器接触部分短路 , 从而影响精度。
b 刀具工件间距测量法
切削过程中随着刀具的磨损 , 刀具与工件间的距离减小 , 此距离可用电子千分尺、超声波测量仪、气动测量仪、电感位移传感器等进行测量。
但是这种方法的灵敏度易受工件表面温度、表面品质、冷却液及工件尺寸等因素的影响 , 使其应用受到一定限制。
c 射线测量法
将有放射性的物质掺入刀具材料内 , 当刀具磨损时 , 放射性的物质微粒就会随切屑一起通过一个预先设计好的射线测量器。
射线测量器中所测得的量是同刀具磨损量密切相关的 , 射线剂量的大小就反映了刀具磨损量的大小。
该法的最大弱点是 , 放射性物质对环境的污染大 , 对人体健康非常不利。
此外 , 尽管此法可以测
量刀具的磨损量 , 并不能准确地测定刀具切削刃的状态。
因此 , 该法仅适用于某些特殊场合 , 不宜广泛采用。
d 微结构镀层法
将微结构导电镀层同刀具的耐磨保护层结合在一起。
微结构导电镀层的电阻随着刀具磨损状态的变化而变化 , 磨损量越大 , 电阻就越小。
当刀具出现崩齿、折断及过度磨损等现象时 , 电阻趋于零。
该方法的优点是检测电路简单 , 检测精度高 , 可以实现在线检测。
缺点是对微结构导电镀层的要求很高 : 要具有良好的耐磨性、耐高温性和抗冲击性能 .
e 光学测量法
光学测量法的原理是磨损区比未磨损区有更强的光反射能力 , 刀具磨损越大 , 刀刃反光面积就越大 , 传感器检测的光通量就越大。
由于热应力引起的变形及切削力引起的刀具位移都影响检测结果 , 所以该方法所测得的结果井非真实的磨损量 , 而是包含了上述因素在内的一个相对值 , 此法在刀具直径较大时效果较好。
f 放电电流测量法
将切削刀具与传感器之间加上高压电 , 在测量回路中流过的 (弧光放电电流大小就取决于刀刃的儿何形状 ( 即刀尖到放电电极间的距离。
该方法的优点是可以进行在线检测 , 检测崩齿、断刀等刀具几何尺寸的变化 , 但不
能精确地测量刀刃的几何尺寸。
g 计算机图像处理法
计算机图像处理法是一种快捷、无接触、无磨损的检测力法 , 它可以精确地检测每个刀刃上不同形式的磨损状态。
这种检测系统通常由 CCD 摄像机、光源和计算机构成。
但由于光学设备对环境的要求很高 , 而实际生产中刀具的工作环境非常恶劣 (如冷却介质、切屑等 , 故该方法目前仅适用于实验室自动检测。
1. 2间接测量法
间接测量法是利用刀其磨损或将要破损时的状态对不同的工作参数的影响效果 , 测量反映刀具磨损、破损的各种影响程度的参量 , 能在刀具切削时检测 , 不影响切削加工过程 , 其不足之处在于检测到的各种过程信号中含有大量的干扰因素。
尽管如此 , 随着信号分析处理技术、模式识别技术的发展 , 这一方法已成为一种主流方法 , 并取得了很好的效果。
主要方法有 : 切削力检测法、声发射检测法、功率信号检测法、振动信号检
测法、切削温度测量法、电流信号测量法、热电压测量法、工件表面粗糙度测量法等。
a 切削力检测法
刀具在切削过程中 , 切削力的增长速率与刀具磨损速率成线性关系。
在正常磨损过程中 , 切削力的增长速率保持恒量 ; 当切削力增长速率变大时 , 刀具的磨损速率也将变大 , 表明刀具开始进入剧烈的磨损阶段。
以此为依据可以对刀具的磨损进行监测。
利用测力传感器 , 可以测量切削力的变化。
随着刀具磨损的加剧 , 切削力也会产生相应的变化 , 从而可以间接地检测到刀具的磨损状态。
该法的优点是具有较好的抗干扰能力和较高的识别精度 , 可以实现在线检测。
缺点是传感器的安装需要对机床作些改动 , 不易被用户接受。
b 声发射检测法
此法通过分析切削过程中产生的振动信号来间接地测量刀具的磨损状态。
其原理是材料在切削过程中 , 形成切屑 , 同时发出一种断裂波 , 这种波除了同工件材料本身的性质有关外 , 其频率范围及幅值还同刀具的磨损状态密切相关。
声发射信号直接来源于切削加工点 , 与刀具破损相关程度高 , 受切削条件变化影响小 , 能预报刀具破损。
声发射监控技术具有灵敏度高、响应速度快、使用和安装方便且不干涉切削加工过程等优点 , 受到了极大程度地重视与
开发 , 有较广阔的应用前景。
c 功率信号检测法
该检测法是工业生产中应用潜力很大的方法。
利用切削加工时机床主运动电动机的功率信号监控刀具的状态 , 当刀具在加工过程中发生磨损破损或其它失效时 , 会引起驱动电动机的功率发生变化 , 从而可判断刀具状态的化。
在使用该法时 , 通常是把功率传感器串接到机床的驱动电路中去 , 可以测量主轴的功耗 , 也可以测量进给系统的功耗 , 或者两者同时测量。
该方法具有信号检测方便 , 可以避免切削环境中切屑、油、烟、振动等因素的干扰 , 易于安装。
d 振动信号检测法
振动信号被认为是对刀具磨损 , 破损敏感度较高的一种 , 它与切削力、切削系统本身的动态性密切相关 , 检测振动加速度是目前较常采用的一种监测方法 , 在振动工程中使用更为普遍 , 它具有传感器安装方便 , 测量信号易于引出 , 测试仪器简单等特点。
e 切削温度测量法
切削热是金属切削过程中的一种重要现象 , 刀具的磨损或破损会导致切削温度急剧升高。
用热电偶作为传感元件 , 把热电偶嵌入刀具中测量切削温度 , 可以实现刀具状态的在线监测 , 但这种方法的发展前途不大。
f 电流信号测量法
该方法简称 MCSA ( m otor current signal ana lys is, 利用感应电动机的定子电流作为信号分析的切入点 , 研究其特征与故障的对应关系。
其基本原理是 : 随着刀具磨损的增大 , 切削力矩增大 , 机床所消耗的功率增大或电流上升 , 故可实现在线地监测刀具磨损。
M CSA具有测试便利、信息集成度高、传动路径直接、信号提取方便、不受加工环境的影响、价格低、易于移植等特点 , 在机床这种传动系统封闭、一般传感器比较困难安装的场合 , 应该是一种值得探索的方法。
g 热电压测量法
热电压测量法利用热电效应原理 , 即两种不同导体的接触点在受热时 , 将在两导体的另一端之间产生一个电压 , 这个电压的大小取决于导体的电特性及接触点与自由端之间的温度差。
当刀具和加工工件是由不同的材料构成时 , 在刀具与工件之间就可以产生一个与切削温度相关的热电压。
这个电压就可以作为刀具磨损量的一个度量 , 因为随着刀具磨损量的增大 , 热电压也随之增大。
该方法的优点是价格便宜 , 精度较高 , 使用简便 , 特别适用于高速加工区 , 缺点是对传感器材料及精度要求高 , 只能进行间隔式检测。
h 工件表面粗糙度测量法
随着刀具磨损或破损的不断发生 , 工件的表面粗糙度呈增大趋势 , 据此可间接评价刀具的磨损或破损状态。
其测量方法有两类 : 一类是采用划针式静态接触测量 , 可直接得出表面粗糙度的评价参数 Ra 或 Rz, 该方法仅适用于静态测量 ; 另一类是采用非接触式光学反射测量 , 得出的是工件表面粗糙度的相对值。
这种方法测试效率高 , 不会损伤工件表面品质 , 但受加工过程中切削液、切屑、材质、振动等因素的影响 , 因此尚未达到实用水平。
