膜片联轴器安装使用说明

====Word行业资料分享--可编辑版本--双击可删====膜片联轴器安装使用说明任何旋转零部件都有潜在的危险，用户应用护罩将联轴器恰当的保护起来。

为保证机器和联轴器的长寿命工作，用户必须正确的选用和安装联轴器。

1. 检测两轴端之间的距离：首先应将主、从动机器转子置于运转位置,TL型弹性套柱销联轴器，注意两机器的轴向窜动应使其靠向工作时的位置，然后检测两轴端之间的距离，并调至安装总图上规定的位置。

2 .启封、清洗全套联轴器的零组件。

3. 安装盘的安装：安装盘的内孔与轴颈的配合一般设计为“过渡配合”或“过盈配合”，因此安装前应仔细检查安装盘内孔和轴的外径，保证表面清洁、无毛刺。

对平直轴：将键放入轴上的键槽中、键端不应凸出或凹入轴端，以齐平为好。

将安装盘放在油槽中加热，温度为120～150℃，加热保温后，LLB型无骨架轮胎式联轴器，根据联轴器安装图并注意按位置标记迅速装于轴上要求的位置、安装盘与轴端一般应齐平。

加热时不允许局部加热，以免变形。

对于锥形轴：按平直轴装键同样要求将键装在轴上、然后将安装盘装于轴上，并用手推紧，再用螺母紧固，使安装盘轴向移动至其固定位置。

由初始位置移至工作位置的距离也称为轴向推进值轴向推进值＝毂径配合过盈值/锥度K毂轴过盈值可由安装总图或技术条件上查得或者按如下推荐：带键直孔：0.0005～0.00075mm/mm×轴径带键锥孔：0.001 mm/mm×轴径无键液压装配孔：0.0015～0.0025 mm/mm×轴径最后将螺母锁紧。

４.安装盘的找正：为了确保安装盘的正确安装，可利用百分表检测安装盘的外圆及端面，外圆和端面的跳动均不应大于0.05mm，可利用百分表检测安装盘的外圆及端面，外圆和端面的跳动均不应大于0.05mm，对外圆直径大于250mm或对锥孔配合的安装盘，端面跳动在极限情况下允许为0.08mm。

５.检测两安装盘之间的距离首先应将主、从动机器转子置于运转位置，然后测取两安装盘之间的距离F（在圆周向取3～4个读数的平均值），并使F尺寸符合安装总图上的尺寸（或间隔轴与这个片组实测尺寸之和）,鼓形齿式联轴器，误差控制在0～0.4mm的范围内。

膜片联轴器选型计算及安装参考

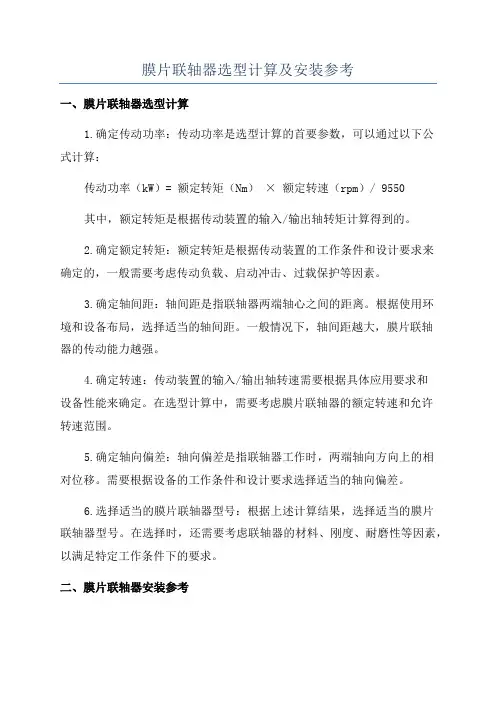

膜片联轴器选型计算及安装参考一、膜片联轴器选型计算1.确定传动功率：传动功率是选型计算的首要参数，可以通过以下公式计算：传动功率（kW）= 额定转矩（Nm）× 额定转速（rpm）/ 9550其中，额定转矩是根据传动装置的输入/输出轴转矩计算得到的。

2.确定额定转矩：额定转矩是根据传动装置的工作条件和设计要求来确定的，一般需要考虑传动负载、启动冲击、过载保护等因素。

3.确定轴间距：轴间距是指联轴器两端轴心之间的距离。

根据使用环境和设备布局，选择适当的轴间距。

一般情况下，轴间距越大，膜片联轴器的传动能力越强。

4.确定转速：传动装置的输入/输出轴转速需要根据具体应用要求和设备性能来确定。

在选型计算中，需要考虑膜片联轴器的额定转速和允许转速范围。

5.确定轴向偏差：轴向偏差是指联轴器工作时，两端轴向方向上的相对位移。

需要根据设备的工作条件和设计要求选择适当的轴向偏差。

6.选择适当的膜片联轴器型号：根据上述计算结果，选择适当的膜片联轴器型号。

在选择时，还需要考虑联轴器的材料、刚度、耐磨性等因素，以满足特定工作条件下的要求。

二、膜片联轴器安装参考1.准备工作：在安装膜片联轴器之前，需要确保联轴器和轴机件的安装表面清洁，无油污和杂物。

2.安装联轴器：将膜片联轴器的两半套装在两个轴上，注意两个轴的对中和轴向偏差。

膜片要正确安装并保持在两个轴的同一侧。

3.拧紧联轴器螺栓：根据联轴器型号和尺寸，按照联轴器制造商提供的扭矩要求，逐步拧紧联轴器螺栓。

一般来说，需按顺序交叉拧紧螺栓，以保证联轴器的均匀受力。

4.检查安装质量：安装完成后，要检查膜片联轴器的旋转灵活性和同心度。

可以转动轴，观察膜片的变形情况，确保联轴器安装正确。

5.润滑联轴器：根据联轴器制造商的要求，选择适当的润滑剂进行润滑，以保证联轴器的正常运行。

在工作过程中，需要定期检查润滑状况，并根据需要进行重新润滑。

最后，为了确保膜片联轴器的正常运行和寿命，还需要定期检查和维护，避免超负荷运行、过载和不正确的使用。

万向联轴器——膜片联轴器的调中找正与维护

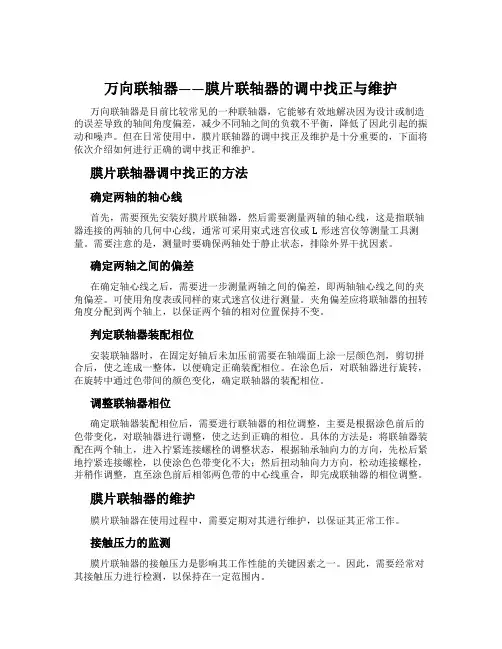

万向联轴器——膜片联轴器的调中找正与维护万向联轴器是目前比较常见的一种联轴器，它能够有效地解决因为设计或制造的误差导致的轴间角度偏差，减少不同轴之间的负载不平衡，降低了因此引起的振动和噪声。

但在日常使用中，膜片联轴器的调中找正及维护是十分重要的，下面将依次介绍如何进行正确的调中找正和维护。

膜片联轴器调中找正的方法确定两轴的轴心线首先，需要预先安装好膜片联轴器，然后需要测量两轴的轴心线，这是指联轴器连接的两轴的几何中心线，通常可采用束式迷宫仪或L形迷宫仪等测量工具测量。

需要注意的是，测量时要确保两轴处于静止状态，排除外界干扰因素。

确定两轴之间的偏差在确定轴心线之后，需要进一步测量两轴之间的偏差，即两轴轴心线之间的夹角偏差。

可使用角度表或同样的束式迷宫仪进行测量。

夹角偏差应将联轴器的扭转角度分配到两个轴上，以保证两个轴的相对位置保持不变。

判定联轴器装配相位安装联轴器时，在固定好轴后未加压前需要在轴端面上涂一层颜色剂，剪切拼合后，使之连成一整体，以便确定正确装配相位。

在涂色后，对联轴器进行旋转，在旋转中通过色带间的颜色变化，确定联轴器的装配相位。

调整联轴器相位确定联轴器装配相位后，需要进行联轴器的相位调整，主要是根据涂色前后的色带变化，对联轴器进行调整，使之达到正确的相位。

具体的方法是：将联轴器装配在两个轴上，进入拧紧连接螺栓的调整状态，根据轴承轴向力的方向，先松后紧地拧紧连接螺栓，以使涂色色带变化不大；然后扭动轴向力方向，松动连接螺栓，并稍作调整，直至涂色前后相邻两色带的中心线重合，即完成联轴器的相位调整。

膜片联轴器的维护膜片联轴器在使用过程中，需要定期对其进行维护，以保证其正常工作。

接触压力的监测膜片联轴器的接触压力是影响其工作性能的关键因素之一。

因此，需要经常对其接触压力进行检测，以保持在一定范围内。

裂纹的检查需要定期检查膜片联轴器是否出现了裂纹或者疲劳等问题，以保证其安全运行。

润滑联轴器的润滑是十分重要的，需要经常对其进行润滑，以保证其正常工作。

金属叠片式挠性联轴器介绍及安装方法

4、多人配合安装半联轴器 5、使用铜棒将半联轴器敲入（佩戴厚手套，防止烫伤）
6、半联轴器安装到位
轮南作业区轮一联合站4
泵端半联轴器加工
➢ 泵轴直径ø90mm，泵轴驱动端一头带锥度（1：100），泵轴小头直径ø83.64mm。 ➢ 加工泵端半联轴器带锥度1：100，泵端半联轴器法兰端面孔内径ø83.54 ➢ 加工件泵端半联轴器由于键槽存在，出厂前动平衡测试。
轮南作业区轮一联合站14
轮南作业区轮一联合站11
存在的问题
➢ 用于拉拔的长螺栓丝扣短，在热拔半联轴器时，需反复拆卸螺栓，效率低，导致轴升温，工作断断续续，甚至停滞不前。
➢ 西航厂家人员在装配电机端半联轴器时，对间距尺寸考虑不周，造成后续的返工回拔半联轴器。 ➢ 自制的盲法兰螺栓孔与半联轴器孔不在同一直线上，造成拉拔半联轴器困难。 ➢ 西航加工的电机端半联轴器实际过盈值可能偏大，调整联轴器端面间距时非常困难（未进行实
泵修岗轴器结构及特点
➢ 也称膜片式联轴器（JB/T 9147-1999），由半联轴器、中间轴、膜片、连接螺栓等组成。 ➢ 特点：结构简单，无润滑，抗高温，安装方便，可靠性高，传递扭矩大。
电机端半联轴器
膜片
中间轴
泵端半联轴器膜片
轮南作业区轮一联合站2
轮南作业区轮一联合站6
两半联轴器法兰端面间距的确定（250mm）
➢ 中心轴长度200mm，单个膜片厚度24.5mm，理论间距=200+24.5×2=249mm。 ➢ 预留1~2mm的操作空间，实际间距250~251mm。
轮南作业区轮一联合站7
电机磁力中心线定位
➢ 磁力中心线：由于电机启动时电流不稳，电磁影响下造成电机轴沿轴向窜动，厂家设定磁力中心线距离电机端盖18.9mm。

联轴器的安装、操作和维护保养说明

在注油前将轴向锤或水压螺母安全的安装在部件之间
5．在部件间注油直到达到要求的安装压力，或者到油从接触面溢出。
Metastream is a registered trademark of John Crane
METASTREAMTM TSKS 连轴器联轴器的安装、操作和维护保养说明
6．依靠安装工具，将轮箍移到正确的轴向位置，在这个过程中注油。 7．释放油压。 8．移除安装工具和注油仪器 9．如有需要，在轴头安装锁定垫圈和螺母
注意：对于平衡的 TSK 中间段联轴器，传动组通常以是工厂组装单位提供的，不应予以拆除。然而，当在低或中速系统中使用时，传动组是可以翻新的，但将需要重新平衡。替换膜片时应该同时替换两边，因为一边膜片的失效会对另外的膜片组有损害。
置换膜片组移除驱动螺栓（ 8B 条）和螺母（ 8N ），并从中间段中移除膜片组装（ 6 ），不要尝试进一步拆膜片组装。将垫圈（ 8S 线）从中间段的孔中推出。
METASTREAMTM TSKS 连轴器联轴器的安装、操作和维护保养说明
数据单件号 I-TSKS ENG 0405 （PN 78257）共7页第1页
标号 1 2 2A 2B 3
说明传动组标准轮箍-外部位置标准轮箍-内部位置大轮箍轮箍螺栓
标号 5 7 8 6
说明防护圈膜片组传动螺栓集合中间段
重要请在传动组到位后，在锁紧轮箍螺栓之前，尽快移除压缩螺栓。
3．如果轮箍/传动组法兰有同样的记号，清将其对中。 4．装入轮箍螺栓并均匀锁紧以定位传动组。确保止口垂直进入定位孔。使用润滑油润滑螺纹，
并以表 1 中对应的扭力锁紧轮拴。 5．测量传动组中 A 的尺寸（见图 1）。比对检查表 1 中的最小和最大值。 6．缓慢的转动机器两三次以确保机器自由转动

双膜片联轴器装配要求标准

双膜片联轴器装配要求标准
一、零件检查
1.检查所有零件是否齐全、完好，有无损伤或变形。

2.确保所有零件的尺寸、形状、材料等符合设计要求。

二、清洗
1.对所有零件进行清洗，去除油污、铁屑、杂质等。

2.清洗后，应将零件晾干，并确保无残留物。

三、轴孔配合
1.根据设计要求，将轴和孔配合在一起，确保配合间隙符合要求。

2.对于过盈配合的零件，应采用热装或冷装的方法进行装配。

四、螺栓紧固
1.按照设计要求，选用合适的螺栓及紧固件。

2.按照规定的扭矩要求，紧固螺栓，确保联轴器固定良好。

五、间隙调整
1.根据设计要求，调整膜片联轴器的间隙。

2.确保各部件之间的间隙均匀，无卡滞现象。

六、润滑
1.对联轴器表面及轴承部位进行润滑，确保润滑良好。

2.定期检查润滑情况，及时补充润滑剂。

七、试验运行
1.在装配完成后，进行试验运行，检查联轴器的工作状况。

2.观察联轴器的工作情况，确保其运转平稳、无异响。

八、防护措施
1.对联轴器进行防护措施，防止灰尘、铁屑等杂物进入联轴器内部。

2.定期检查防护措施的有效性，确保其完好无损。

膜片联轴器安装标准

膜片联轴器安装标准膜片联轴器是一种常见的机械传动装置，广泛应用于各种工业设备中。

正确的安装是确保膜片联轴器正常运行的关键步骤。

本文将介绍膜片联轴器的安装标准，帮助您正确、快速地安装膜片联轴器，确保设备的正常运行。

1. 确定安装位置。

在安装膜片联轴器之前，首先需要确定联轴器的安装位置。

要确保联轴器的两端轴承都能够正确安装在轴上，并且轴之间的相对位置和角度符合要求。

同时，还需要考虑到联轴器的运行环境和工作条件，选择一个合适的安装位置，以确保联轴器的正常运行和维护。

2. 清洁工作。

在安装膜片联轴器之前，需要对安装位置进行清洁工作。

清除安装位置上的灰尘、油污和杂物，确保安装位置的清洁。

这可以避免杂物进入联轴器内部，影响联轴器的正常运行。

3. 调整轴线。

在安装膜片联轴器之前，需要对联轴器的两端轴承进行调整，确保轴线的垂直度和同轴度。

这可以避免因轴线不垂直或不同轴而导致的联轴器振动、噪音和寿命缩短等问题。

4. 安装螺栓。

将膜片联轴器的两端轴承分别安装在轴上，并使用合适的螺栓进行固定。

在安装螺栓时，需要注意螺栓的拧紧力度，确保螺栓紧固牢固，但不要过紧，以免损坏联轴器。

5. 检查对中。

安装膜片联轴器后，需要进行对中检查。

通过适当的工具和方法，检查联轴器的两端轴承之间的对中情况。

对中不良会导致联轴器的振动、噪音和寿命缩短，因此需要及时进行调整。

6. 联轴器的调试。

在完成膜片联轴器的安装后，需要进行联轴器的调试。

通过适当的方法和步骤，检查联轴器的运行情况，确保联轴器的正常运行。

在调试过程中，需要注意联轴器的振动、噪音和温升情况，及时发现并解决问题。

7. 安装完成。

当膜片联轴器的安装和调试工作完成后，需要进行最后的检查和确认。

确保联轴器的安装位置、螺栓、对中和调试工作都符合要求，没有遗漏和错误。

确认无误后，即可将联轴器投入正常运行。

总结。

膜片联轴器的安装是一项重要的工作，正确的安装可以确保联轴器的正常运行和使用寿命。

风力发电机联轴器安装说明书

图 9：膜片组的装配
维护和服务
RADEX-N 联轴器的维修保养周期应该与整机的检修周期保持一致，但至少 6 个月一次。目视检查膜片安装螺栓和联轴器的安装偏差尤为重要。 1．由于齿轮箱，发电机的底座为弹性支撑，随着风机运行时间的延长，有必要检验联轴器的安装
对中度是否出现变化，如有必要需重新调整齿轮箱和发电机的安装位置，调整时仍需激光校准 2．万一单片膜片破裂就必须更换整个膜片组，并且检查相应的连接法兰确保没有损坏
正确操作
只有符合以下条件的人员才能安装、操作和维护联轴器 1．已详细阅读本安装说明书并已理解相关要求 2．经过权威机构培训并有熟练的操作技能
联轴器必须在符合给定技术参数（见表 1）的场合使用，禁止擅自修改联轴器的结构，否则我们对由此造成的破坏性后果不负责任。为了以后的产品升级，我们保留技术修改的权利。在此描述的 RADEX-N 联轴器符合印刷本安装说明书时的技术状态。
警告！
胀紧螺栓的头部不得承受其他负载（见图 8）
间隙大约 1mm
图5
图6
图7
图8
4
KTR
5
中间体的拆卸
拆卸时请按照以下步骤： 1．在拆卸中间体之前应采取措施以防中间体在拆卸过程中坠落 2．对角拧松胀紧螺母上的胀紧螺栓，每个胀紧螺栓一次拧松 1/4 圈 3．重复上述步骤直到所有胀紧螺栓都松开 4．松开中间体上的胀紧螺母 5．卸下胀紧螺母，将膜片组安装螺栓向两侧退出以便卸下中间管 6．卸下中间体
安全提示
危险！有伤及人员的危险
警告！有损坏设备的危险
注意！重要事项的提醒
总体安全提示危险！
在联轴器安装，操作和维护过程中应确保整个传动系统不会被无意识启动，以防操作人员被转动部件伤害。请认真阅读以下的安全说明： 1．所有关于联轴器的操作都必须遵守“安全第一”的原则 2．在操作之前必须确保已关闭动力设备 3．应采取措施确保动力设备不会被无意识启动，如在电源开关处设置安全提示标志或把电源开关的保险丝拿走等 4．在操作过程中不能触碰联轴器的转动部件 5．为了防止人员无意识触碰联轴器，可安装防护罩等装置

膜片联轴器安装说明

膜片联轴器安装说明
二、安装步骤、方法 3、螺栓、缓冲套、膜片的安装
正确安装膜片联轴器螺栓方法：把螺栓从法兰盘小孔外侧穿入，再穿入膜片孔中(注意膜片的方向，膜片是由许多单个薄片由铆钉和铆钉垫圈，铆钉垫圈处应与缓冲套相接触，否则会影响铆钉组的使用寿命) ，再从另件法兰盘大孔外侧穿入套上缓冲套，拧上螺母紧固时要注意使螺栓不要转动。
膜片联轴器安装说明
二、安装步骤、方法 1、法兰盘（半轴节）安装； 2、两个法兰片调整间隙并找正；调整好后的两个法兰面的
间隙为膜片厚度+0.3mm
说明：确保两个半法兰端面间隙要大于膜片组厚度，法兰外径小于200mm，间隙不可以超过0.3mm，法兰外径大于200mm,间隙不可以超过0.5mm，即膜片刚好可以放入。
膜片联轴器安装说明
二、安装步骤、方法 3、螺栓、缓冲套、膜片的安装
如果在运转过程中膜片联轴器出现异常声音,请立即停止运行, 并对安装精度,螺丝松动情况等分别进行检查建议安装调试完毕后在螺丝外表面涂粘接剂,增加保护性能。
膜片联轴器安装说明
从小孔穿入螺栓
注意膜片的方向，非铆钉垫圈一侧靠近小孔，铆钉垫圈靠近缓冲套
膜片联轴器安装说明
一、组成 1、法兰盘（半轴节） 2、膜片 3、螺栓及螺母 4、缓冲套
一、组成
1、法兰盘（半轴节）
大孔
小孔
小孔大孔
2、膜片
一、组成
膜片是由许多单个薄片由铆钉和铆钉垫圈组成，铆钉垫圈处应与缓冲套相接触
此处膜片损坏，缺失一个铆钉垫圈
一、组成
3、螺栓及螺母 4、缓冲套
螺母
缓冲套
膜片联轴器安装说明
二、安装步骤、方法 3、螺栓、缓冲套、膜片的安装

膜片联轴器安装固定

片联轴器固定方式分类如下分析：
1．膜片联轴器定位螺丝固定：两个定位螺丝间隙90º对所固定的轴进行锁紧，传统的固定方式，由于螺丝的前端与轴心接触，可能会造成轴心的损伤或拆卸困难。

2. 膜片联轴器夹紧螺丝固定：利用内六角螺栓拧紧的力量，使狭缝收缩，而将轴心紧紧夹持住。

这种方式固定及拆卸方便，而且不会造成轴心的损坏，是一种很常用的固定方式。

3. 膜片联轴器键槽型固定：适合高扭矩的传动，为防止轴向滑动，通常与定位螺丝固定和夹紧螺丝固定并用。

4. 膜片联轴器D字孔固定：通常情况下，如果电机的轴是成D字型，如果定位螺丝无法固定的情况下，可以将联轴器的孔处理成对应电机轴大小的D型孔，配合定位螺丝固定，就不用担心打滑了。

5.膜片联轴器胀紧套固定：通过拧紧联轴器端面的四颗定位螺丝压迫帐套方式胀紧固定，适用于一些扭力大的步进电机和伺服电机的联结。

联轴器膜片更换标准-概述说明以及解释

联轴器膜片更换标准-概述说明以及解释1.引言1.1 概述本文将介绍联轴器膜片更换的标准。

联轴器是机械传动系统中常见的零部件，用于连接两个轴的传动，并传递转矩和旋转运动。

而联轴器膜片作为联轴器的重要组成部分，承担着转矩传递、减震和补偿轴间不对中等功能。

随着联轴器膜片使用时间的增长以及工作环境的恶化，膜片会出现老化、裂纹或磨损等问题，导致其性能下降，进而影响联轴器的正常运行。

为了保证传动系统的稳定性和安全性，联轴器膜片的定期更换显得尤为重要。

本文将介绍联轴器膜片更换的必要性、步骤和注意事项，并总结出联轴器膜片更换的标准。

同时，我们将对联轴器膜片更换提出一些建议，希望能为实际操作提供一些参考。

最后，我们还将展望联轴器膜片更换的未来发展，探讨可能出现的新技术和趋势。

通过本文的阅读，读者将了解到联轴器膜片更换的标准，掌握更换的步骤和注意事项，并对联轴器膜片更换的未来发展有一定的了解。

希望读者能够从中获得一定的知识和启发，提高对联轴器膜片更换的认识和操作水平。

1.2 文章结构本文主要包括引言、正文和结论三部分。

引言部分（Introduction）将对联轴器膜片更换标准的概述进行阐述，介绍联轴器膜片更换的背景和相关问题。

此外，引言还将介绍本文的结构，包括正文的各个章节内容和结论的概述。

正文部分（Main Body）将围绕联轴器膜片更换的必要性、步骤和注意事项展开阐述。

首先，在2.1节中，将详细讨论联轴器膜片更换的必要性，包括联轴器膜片老化、损坏以及对联轴器系统运行安全的影响等方面。

接着，在2.2节中，将对联轴器膜片更换的具体步骤进行详细说明，包括准备工作、膜片更换操作、联轴器调试等。

最后，在2.3节中，将列举一些联轴器膜片更换的注意事项，以避免出现常见的问题和错误。

结论部分（Conclusion）将对本文进行总结，并提出对联轴器膜片更换的建议和展望未来的发展。

在3.1节，将对联轴器膜片更换的标准进行简要总结，强调标准的重要性和实施的必要性。

膜片联轴器安装说明

JZM型膜片联轴器安装使用指南在安装使用JZM型膜片联轴器之前，请认真阅读安装使用说明书一、关于膜片联轴器膜片联轴器是一种高精度金属弹性类联轴器，它具有径向、角向和轴向的多向补偿功能。

具有隔振和减振功能，具备在环境温度变化大、粉尘多、有酸碱性介质等相对恶劣的工况下正常工作的能力，它克服了非金属弹性元件（橡胶、聚氨脂、尼龙等）在高温或低温环境物理性能发生变化而导致承受扭矩下降的问题，解决了非金属弹性元件（橡胶、聚氨脂、尼龙等）受环境粉尘及酸碱介质的影响而不能正常工作的问题。

使用之前请严格按本安装说明，认真做好以下各项，您拥有的将会是一套免维护、长寿命、低故障、高可靠的弹性联轴器。

二、关于安装1.联轴器在安装现场时请仔细清点各零件，不要有缺损，其中一套联轴器包含主动半联轴器壹件、被动半联轴器壹件、六连片膜片组一付、高强度铰制螺栓、螺母、弹垫共六付。

在主动半联和被动半联尚未安装到相应主机出轴并就位找正完毕时，请妥善保管好膜片组（切勿投掷、磕碰、重压及捶击），以免影响膜片的精度及完整性。

2.有效清理半联轴器内孔及法兰外圆的油污、油漆。

分别对主、被动半联进行油浴加热或感应加热（温度不要超过300℃，一般应控制在160℃～250℃为宜）。

加热前请做好各项装配准备工作，检查轴孔大小、长短、键槽宽度、键槽深度等是否存在尺寸误差，主机轴头是否有严重磕碰或拉伤，以免加热完的半联在套装过程中不能有效到位，从而影响使用甚至报废，或由于产品不到位而影响用户在后序备件安装时无法准确定位而影响使用。

3.将就位在主机上的主、被动半联轴器以初步预找正、粗找正、精确找正的步骤进行找正安装。

●初步预找正：就是以肉眼为控制手段把电机、风机的位置在水平、前后距离、高低差、轴向夹角等方面初步入位，以便为下一步找正作准备。

●粗找正：就是采用最简单的手段，用直尺或游标卡尺及卡钳等来控制两半联轴器的大端面是否相对平行，相对间距是否符合技术要求的开档t 值，一般开档实际值要大于理论值0.5mm～0.8mm之间，两半联轴器法兰外圆的上下、前后四个位置的径向偏差是否一致（图1）。

质联轴器膜片安全操作及保养规程

质联轴器膜片安全操作及保养规程前言质联轴器是工业机械传动中常用的联接件，它可以在传递大扭矩的同时，允许轴间在不同方向上产生一定的偏移，以保证轴的连接和传动不受影响。

其中，质联轴器膜片是质联轴器的重要组成部分，为了保证质联轴器的正常运行，必须对质联轴器膜片进行规范的操作和保养。

安全操作规程1. 接近操作前的准备工作在进行质联轴器膜片的操作前，必须切断设备的电源，并进行必要的防误操作措施；在确认设备安全后，方可进行操作。

2. 拆卸在拆卸质联轴器时，应先拆卸联轴器的一侧，然后再拆卸另一侧；并将连接部位的螺栓依次松开，从上向下拆卸。

在拆除螺栓时，应按照顺序一一进行，并避免一次性拧开所有螺栓。

3. 膜片检查检查质联轴器膜片的状况，并进行相应判断。

膜片不能出现裂纹、断裂、失去弹性等情况，如发现膜片表面有油污或灰尘，应及时清理。

如发现膜片的变形或有损坏迹象，应及时更换。

4. 安装在安装质联轴器膜片时，应先将膜片置于适当位置，然后依次将两端皮碗盖上。

在安装过程中，要注意对准，并且防止皮碗变形。

5. 固定螺栓固定螺栓时，应注意向两端交替拧紧，使膜片的压力均匀，保证皮碗处于同一平面内，并确保每个螺栓都拧紧到正规扭矩值。

保养规程1. 定期检查对质联轴器膜片进行定期检查，建议每季度检查一次。

检查内容包括：膜片表面是否有裂纹、变形等状况，质联轴器连接处是否松动、脱落等情况，以及是否有异常振动、噪音等问题。

2. 清洁不定期清洁质联轴器膜片表面的油污和灰尘，并在必要时更换膜片。

3. 维护及时更换质联轴器膜片，并按照一定的保养周期对质联轴器进行检查并更换组件。

总结以上为质联轴器膜片的安全操作和保养规程，为了保障设备的正常运行，实际的操作中需具体情况具体分析，根据实际情况来制订相应的安全操作和保养计划。

在长时间的使用过程中，要注意质联轴器的保养和维护，及时更换质量不合格或有明显缺陷的膜片，并根据实际情况对质联轴器进行维护和保养，以保证设备的正常运行和生产效率。

TMG系列膜片联轴器安装使用说明书

TMG系列膜片联轴器安装使用说明书中德合资南京泰克曼联轴器有限公司一、TMG膜片联轴器主要参数表1：主要参数二、安全规定（1）在安装之前必须认真阅读本说明书。

（2）联轴器外必须有安全防护罩壳。

（3）TMG系列膜片式联轴器是由钢件制成,适合左旋、右旋及交变运动。

（4）为了让联轴器有较长的使用寿命,两轴的同心度误差在安装时应尽可能地减少，不得超过表4所列数值。

（5）每次拆装后,自锁螺母必须更换。

三、到货状态本公司所提供的联轴器为散件形式，轴孔在满足性能参数的前提下可按用户要求制作。

用户擅自改动安装孔径，泰克曼公司不负责由此引起的一切后果。

四、紧固力矩表2 ：螺钉紧固力矩表五、装配为避免损伤联轴器，包装箱请在装配现场除去。

并检查零件是否完好无损，然后清洗干净方可安装。

如果是过渡或间隙配合，轴向要有定位面，并通过紧定螺钉锁紧；如果是过盈配合，需加热安装孔，然后安装到轴上，直到被压紧在轴肩上。

然后装上膜片组和中间套，按表2所规定的力矩把螺钉拧紧。

加热温度参考表3 。

表3 ：加热温度参考表六、联轴器的调整移。

图1、测量轴偏差的方法表4 : TMG联轴器安装时允许轴偏差量Smin≥S1±△Ka/2-△Kw (mm) Smax≤S1±△Ka/2+△Kw (mm)七、试运转联轴器安装完毕后，必须按实际工作要求进行一次试运转，时间不少于十小时。

在试运转过程中，要随时观察，若产生不正常的噪音、振动等问题，必须及时停车查明问题原因，故障排除后方可重新运行。

时间重新计算，试运行结束后应再次检查联轴器的状态是否正常？螺钉的拧紧力矩是否符合规定？膜片上有没有损伤？在确定没有问题后，方可投入正常运行。

八、保养单班生产的情况下每年联轴器至少还要进行一次检查（如两班制则两次，三班制则三次）。

若负荷较大，则检查更应频繁些。

九、维护膜片组是易损件，当联轴器过载或超许可偏移之后，有可能会导致膜片出现塑性变形或破裂；此外，当角偏移量过大时，也会使联轴器过载，从而导致膜片损坏，在这种情况下必须更换膜片组。

胀套式膜片联轴器安装方法

胀套式膜片联轴器安装方法1.准备工作：a.确定需要联接的两个轴线的直径，以及其转速和扭矩等参数。

b.准备好安装胀套式膜片联轴器所需的工具和材料，包括扳手、橡胶锤、润滑脂等。

2.清洁轴线：在将胀套式膜片联轴器安装到轴线上之前，需要先清洁轴线表面，确保其干净无灰尘和杂质。

3.安装胀套式膜片联轴器：a.将胀套式膜片联轴器的两个半轴套分离，并将其插入到需要联接的两个轴线上。

确保插入深度均匀且轴线与轴套之间无杂质。

b.使用橡胶锤轻轻敲击胀套式膜片联轴器的半轴套，使其均匀地扩张并与轴线紧密贴合。

4.调整胀套式膜片联轴器：a.用内六角扳手松动胀套式膜片联轴器上的固定螺栓，使其松动。

b.根据实际需要，旋转轴线调整胀套式膜片联轴器的角度。

通常情况下，胀套式膜片联轴器两端的角度应该垂直于联接轴线。

c.完成调整后，使用内六角扳手拧紧胀套式膜片联轴器上的固定螺栓，确保其牢固可靠。

5.润滑联轴器：在安装完成后，使用润滑脂涂抹胀套式膜片联轴器的外表面，以增加其使用寿命并减少摩擦和磨损。

注意事项：-在安装胀套式膜片联轴器之前，确保已经了解并按照相关的安装规范和说明书进行操作。

-安装过程中，需要特别注意胀套式膜片联轴器的对中度，确保两个轴线的对中度较高。

-在调整胀套式膜片联轴器角度时，避免过度调整或不规范调整，以免导致传动不稳定或损坏联轴器。

-如有需要，可以根据实际情况添加防护罩或密封件，以避免胀套式膜片联轴器的污染或损坏。

总结起来，胀套式膜片联轴器的安装方法可以分为准备工作、清洁轴线、安装联轴器、调整联轴器和润滑联轴器等步骤。

在安装过程中，需要注意对中度和调整角度，以确保联轴器的正常运转和使用寿命。

膜片联轴器安装技术分析

膜片联轴器安装技术分析摘要：膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属弹性元件挠性联轴器，广泛用于化工工业机械装置的轴系传动。

例如锦州石化公司一套橡胶装置再塔进料泵（型号80AY-125*2）由于联轴器膜片断裂停泵，而备用泵启动后发现泵密封泄露严重无法正常运行也被迫停车，两台再塔进料泵故障使聚合装置进料中断，装置被迫停产。

关键词：膜片联轴器；安装；技术；分析1导言膜片联轴器是挠性联轴器的一种。

其补偿元件是由几组薄的金属片（一般为不锈钢薄板）用螺栓交错地与两半联轴器联结，每组膜片由若干片叠集而成，因此也常叫叠片联轴器。

膜片联轴器靠膜片的弹性变形来补偿所联结两轴的相对位移，膜片不受温度和油污影响，具有耐酸、耐碱、耐腐蚀的特点，适用于高温高速有腐蚀介质工况环境的轴系传动，是我国重点推广的联轴器2原动机与从动机之间的同心度超标准，相差太大膜片式联轴器是两个分别安装在两轴的两半轴节，中间加长节，一组膜片用精密螺栓按正确方法连接在一起的，两个膜片处要留有一定的间隙。

正常情况下，两轴按一定的型号，功率选中膜片式联轴器安装。

在停机状态下，如果同心度符合标准，两个弹簧片处于自由状态下，不受力、不需要补偿，或补偿很小，膜片几乎看不到变形或很微小的变形。

运转后，膜片受径向扭矩来传递转矩，一般不会损坏，使用周期一般在2年以上。

由于原动机与机泵之间轴心不对中，造成两轴的轴心线不在一条线上，膜片安装后，是靠膜片的弹性变形来补偿同心度的相差的，膜片的螺栓越多补偿能力越差，但安装性能越好。

如果同心度相差太多，由膜片来补偿的也就越大，造成膜片扭曲变形也就越明显，膜片本身受力也就越大。

运转后，膜片在扭曲受力情况下，容易造成疲劳而损坏。

同心度不好是造成膜片扭曲变形主要原因之一，所以如果膜片扭曲应首先从同心度检查开始。

3安装过程中不应忽略的问题3.1动平衡随着机器转速的提高，任何回转零部件的惯性主轴与旋转轴线之间都有偏心，它在运转时产生的不平衡惯性力矩必将引起传动轴系的振动，导致机器零部件失效。

膜片式联轴器对中方法

膜片式联轴器对中方法全文共四篇示例，供读者参考第一篇示例：膜片式联轴器是一种常用的机械传动元件，用于传递旋转动力和扭矩。

在使用过程中，正确的对中是非常重要的，而膜片式联轴器对中方法对于确保传动系统的高效运行至关重要。

本文将介绍关于膜片式联轴器对中方法的相关知识，希望对读者有所帮助。

一、膜片式联轴器简介膜片式联轴器是一种通过弹性膜片传递扭矩的联轴器，由于其结构简单、传动效率高、运转平稳等优点被广泛应用于各种机械传动系统中。

膜片式联轴器通常由两个外壳、膜片和连接螺栓等组成，通过膜片的弹性使两个轴之间传递扭矩，起到连接和传动的作用。

二、膜片式联轴器对中的重要性膜片式联轴器在实际应用中，对轴的对中要求较高，否则容易导致轴的偏斜、震动、噪音增大以及膜片过早疲劳等问题，降低传动效率，甚至损坏联轴器和其他传动部件。

因此，正确的对中是确保膜片式联轴器正常运行的关键。

三、膜片式联轴器对中方法1. 使用专用对中工具：在安装膜片式联轴器时，可以使用专用的对中工具来帮助实现轴的对中。

这些工具通常包括轴对中仪、对中器等，通过仪器的指示和测量，可以快速准确地对中轴。

2. 视觉对中：在实际操作中，可以通过肉眼观察轴端的对位情况，逐步调整轴的位置，直至轴相互对中为止。

这种方法简单易行，适用于一些较小的联轴器。

3. 惯性对中：有些大型的膜片式联轴器由于尺寸较大，对中较为困难。

此时可以通过惯性对中的方法，即通过旋转轴来使联轴器的轴心自行对中。

这种方法需要一定的经验和技巧，但能够较快速地实现对中。

4. 不定位对中：在联轴器对中时，可以采用不定位对中的方法，即在联轴器两端轴承座上留有一定的游隙，使其具有一定的自由度，这样可以在一定程度上补偿轴的偏差，提高对中效果。

四、膜片式联轴器对中的注意事项1. 在对中过程中，应注意轴端的平行度和同轴度，确保联轴器两端的轴能够处于同一轴线上。

2. 对中时应避免使用过大的力量，避免过度挤压膜片，造成膜片过早疲劳。

膜片联轴器安装使用说明.

1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。

然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。

一般选型时，让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm为好。

2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。

安装后保证轴头不能凸出半联轴节端面，以齐平为好。

检测两半联轴节之间的距离：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺寸之和，两者误差控制在0—0.4mm范围之内。

3. 找正：用百分表检测两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm；当法兰盘外圆大于250mm时，跳动值应不大于0.08,测量方法参见图1、图2 。

4.安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。

如安装不适或拆除更换，又不损伤轴及半联，请按图3至图7 作工具并安装。

安装完毕后，转动自如无别劲为好。

5. 操作工须知：在启动设备前应先检查联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。

应先空载启动设备1分钟后将负载管线阀门打开；停机顺序相反。

(请每月将联轴器外部用机油涂刷一遍6、实践证明，如按说明及要求进行安装、维护、操作、膜片联轴器的日启动次数在1--5次,膜片的使用寿命最少5年以上.如不按说明书的要求进行安装、维护、操作，都会使膜片提前损坏。
