环境保护产品技术要求+阻尼弹簧隔振器
2021年《国家先进污染防治技术目录(大气污染防治、噪声与振动控制领域)》
烧结烟气源头减量，减排CO，降低燃料消耗量。
带式烧结生产线的节能改造和烟气综合治理。
推广技术
4
折叠滤筒除尘技术
基于超高效过滤材料、等距热熔绑带技术和金属骨架螺旋一体无痕技术制作的折叠滤筒，构建袋式除尘器，从而增大单位除尘器尺寸的过滤面积。含尘烟气进入除尘器后，经过折叠滤筒过滤，实现气固分离。
低浓度恶臭废气治理。
示范技术
二、噪声与振动控制领域
20
阵列式消声器
根据通风量、声源的频谱特性以及控制点的控制要求，考虑允许阻力损失、允许气流再生噪声等因素，在传播途径上阵列式设置规格一致的柱状吸声体，吸声体在宽度和高度方向上可灵活调整，选取最适合的阵列式消声器结构参数，达到噪声控制目标。
在通流面积为50%、有效长度为1m时，对白噪声或粉红噪声源的消声量≥20dB(A)，对红噪声源的消声量≥13dB(A)。基于迎面风速的阻力系数约为2。
催化裂化再生烟气依次通过袋式除尘器、重力热管式烟气换热器和氢氧化钠水溶液吸收脱硫塔，完成除尘、降温和脱硫，再利用重力热管式烟气换热器回收的热量加热净烟气；脱硫废水经过塔内、塔外两级曝气氧化处理后排放。
净化后烟气颗粒物浓度＜10mg/m3、SO2浓度＜35mg/m3；脱硫废水中亚硫酸盐氧化为硫酸盐，COD排放浓度低。
NOx排放浓度＜50mg/m3，氨逃逸＜2.5mg/m3；脱硝反应温度220℃左右。
脱硝效率高，反应温度低。
钢铁烧结烟气脱硝。
推广技术
3
烧结烟气循环节能减排技术
引出风箱的部分高温、高氧和高CO浓度烧结烟气，经除尘后循环送回烧结料层，参与烧结过程。借助循环烟气与烧结料层的热交换、CO的二次燃烧和二噁英的高温分解，实现烟气和污染物总量减排的同时，回收利用烟气显热和CO燃烧放热，降低烧结燃料消耗，实现节能减排。

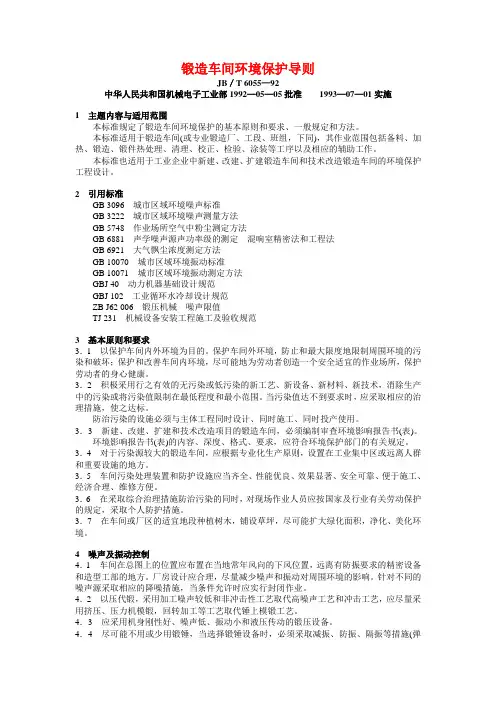

JB-T 6055—92 锻造车间环境保护导则
锻造车间环境保护导则JB／T 6055—92中华人民共和国机械电子工业部1992—05—05批准1993—07—01实施1 主题内容与适用范围本标准规定了锻造车间环境保护的基本原则和要求、一般规定和方法。
本标准适用于锻造车间(或专业锻造厂、工段、班组，下同)，其作业范围包括备料、加热、锻造、锻件热处理、清理、校正、检验、涂装等工序以及相应的辅助工作。
本标准也适用于工业企业中新建、改建、扩建锻造车间和技术改造锻造车间的环境保护工程设计。
2 引用标准GB 3096 城市区域环境噪声标准GB 3222 城市区域环境噪声测量方法GB 5748 作业场所空气中粉尘测定方法GB 6881 声学噪声源声功率级的测定混响室精密法和工程法GB 6921 大气飘尘浓度测定方法GB 10070 城市区域环境振动标准GB 10071 城市区域环境振动测定方法GBJ 40 动力机器基础设计规范GBJ 102 工业循环水冷却设计规范ZB J62 006 锻压机械噪声限值TJ 231 机械设备安装工程施工及验收规范3 基本原则和要求3．1 以保护车间内外环境为目的。
保护车间外环境，防止和最大限度地限制周围环境的污染和破坏；保护和改善车间内环境，尽可能地为劳动者创造一个安全适宜的作业场所，保护劳动者的身心健康。
3．2 积极采用行之有效的无污染或低污染的新工艺、新设备、新材料、新技术，消除生产中的污染或将污染值限制在最低程度和最小范围。
当污染值达不到要求时，应采取相应的治理措施，使之达标。
防治污染的设施必须与主体工程同时设计、同时施工、同时投产使用。
3．3 新建、改建、扩建和技术改造项目的锻造车间，必须编制审查环境影响报告书(表)。
环境影响报告书(表)的内容、深度、格式、要求，应符合环境保护部门的有关规定。
3．4 对于污染源较大的锻造车间，应根据专业化生产原则，设置在工业集中区或远离人群和重要设施的地方。
3．5 车间污染处理装置和防护设施应当齐全、性能优良、效果显著、安全可靠、便于施工、经济合理、维修方便。
阻尼弹簧减振器
ZT型阻尼弹簧减振器（JG/T3024-1995）产品主要特点与用途：ZT型阻尼弹簧减振器（又称预应力弹簧减振器）具有钢弹簧减振器的低频率和阻尼大的双重优点，消除钢弹簧固有的共振振幅现象。
该系列产品共20种规格，其单只荷载10kg-5100kg各类荷载所应对的固有频率2.0Hz-4.6Hz，阻尼比0.065。
该系列减振器荷载范围广，便于用户选择，固有频率低，隔振效果好，并且结构紧凑，外形尺寸较小，安装更换方便，使用安全可靠，工作寿命长，对工作环境适应性强，并能在-40℃-110℃环境下正常工作。
对积极隔振、消极隔振、冲击振动和固体传声的隔离均有明显的效果。
是隔离振动降低噪声、治理振动公害、保护环境的理想减振器。
ZT型系列减振器共有三种安装形式，ZT型减振器上下座面有防滑橡胶垫，对于干扰力较小的动力设备，可直接将ZT型减振器置放于设备的机座下，勿需固定，可任意移动调节重心，ZT（I）型上部固定，ZT（Ⅱ）型上下均可固定。
型号规格许可荷载(kg) 竖向刚度(kg/cm) 外形尺寸(mm)预压最佳极限 H D D1 d L1 L2 b ZT-15 10 15 20 9 60 106 48 10.5 148 190 6 ZT-20 13 20 27 14 60 106 48 10.5 148 190 6 ZT-25 16 25 34 18 60 106 48 10.5 148 190 6 ZT-40 27 40 54 26 65 122 48 10.5 164 206 6 ZT-60 40 60 80 35 65 122 48 10.5 164 206 6 ZT-70 50 70 90 33 80 140 56 12 182 224 6 ZT-90 60 90 120 44 80 140 56 12 182 224 6 ZT-120 80 120 160 49 95 164 70 12 206 248 6 ZT-150 100 150 200 58 95 164 70 12 206 248 6 ZT-230 155 230 305 100 135 207 70 17.5 249 291 6 ZT-300 200 300 400 133 135 207 70 17.5 249 291 6 ZT-450 300 450 600 142 145 248 98 17.5 290 332 6 ZT-600 400 600 800 190 145 248 98 17.5 290 332 8 ZT-700 480 700 920 171 168 285 98 19.5 327 369 8 ZT-900 600 900 1200 228 168 285 98 19.5 327 369 8 ZT-1200 800 1200 1600 316 168 285 98 19.5 327 369 8 ZT-1400 800 1400 2000 307 284 370 170 36 430 490 10 ZT-2000 1150 2000 2850 439 284 370 170 36 430 490 10 ZT-2700 1550 2700 3850 587 284 370 170 36 430 490 10 ZT-3600 2100 3600 5100 797 284 370 170 36 430 490 10 注ZT、ZT（I）、ZT（Ⅱ）型减振器仅在安装固定方式上不同外，技术特性完全相同。
阻尼弹簧减振器
ZT型阻尼弹簧减振器（JG/T3024-1995）产品主要特点与用途：ZT型阻尼弹簧减振器（又称预应力弹簧减振器）具有钢弹簧减振器的低频率和阻尼大的双重优点，消除钢弹簧固有的共振振幅现象。
该系列产品共20种规格，其单只荷载10kg-5100kg各类荷载所应对的固有频率2.0Hz-4.6Hz，阻尼比0.065。
该系列减振器荷载范围广，便于用户选择，固有频率低，隔振效果好，并且结构紧凑，外形尺寸较小，安装更换方便，使用安全可靠，工作寿命长，对工作环境适应性强，并能在-40℃-110℃环境下正常工作。
对积极隔振、消极隔振、冲击振动和固体传声的隔离均有明显的效果。
是隔离振动降低噪声、治理振动公害、保护环境的理想减振器。
ZT型系列减振器共有三种安装形式，ZT型减振器上下座面有防滑橡胶垫，对于干扰力较小的动力设备，可直接将ZT型减振器置放于设备的机座下，勿需固定，可任意移动调节重心，ZT（I）型上部固定，ZT（Ⅱ）型上下均可固定。
型号规格许可荷载(kg) 竖向刚度(kg/cm) 外形尺寸(mm)预压最佳极限 H D D1 d L1 L2 b ZT-15 10 15 20 9 60 106 48 10.5 148 190 6 ZT-20 13 20 27 14 60 106 48 10.5 148 190 6 ZT-25 16 25 34 18 60 106 48 10.5 148 190 6 ZT-40 27 40 54 26 65 122 48 10.5 164 206 6 ZT-60 40 60 80 35 65 122 48 10.5 164 206 6 ZT-70 50 70 90 33 80 140 56 12 182 224 6 ZT-90 60 90 120 44 80 140 56 12 182 224 6 ZT-120 80 120 160 49 95 164 70 12 206 248 6 ZT-150 100 150 200 58 95 164 70 12 206 248 6 ZT-230 155 230 305 100 135 207 70 17.5 249 291 6 ZT-300 200 300 400 133 135 207 70 17.5 249 291 6 ZT-450 300 450 600 142 145 248 98 17.5 290 332 6 ZT-600 400 600 800 190 145 248 98 17.5 290 332 8 ZT-700 480 700 920 171 168 285 98 19.5 327 369 8 ZT-900 600 900 1200 228 168 285 98 19.5 327 369 8 ZT-1200 800 1200 1600 316 168 285 98 19.5 327 369 8 ZT-1400 800 1400 2000 307 284 370 170 36 430 490 10 ZT-2000 1150 2000 2850 439 284 370 170 36 430 490 10 ZT-2700 1550 2700 3850 587 284 370 170 36 430 490 10 ZT-3600 2100 3600 5100 797 284 370 170 36 430 490 10 注ZT、ZT（I）、ZT（Ⅱ）型减振器仅在安装固定方式上不同外，技术特性完全相同。
弹簧隔振器标准
弹簧隔振器标准
弹簧隔振器是一种常见的机械隔振装置，用于减少机械设备在运行时的振动和噪音。
虽然弹簧隔振器的结构和应用十分广泛，但是为了保证其质量和性能，需要制定相应的标准。
本文将介绍弹簧隔振器的标准内容和相关要求。
首先，弹簧隔振器的标准应当包括以下内容：
1. 弹簧隔振器的分类和型号。
2. 弹簧隔振器的基本参数，如额定载荷、自然频率、阻尼比等。
3. 弹簧隔振器的材料和制造工艺。
4. 弹簧隔振器的安装和使用要求。
5. 弹簧隔振器的检测方法和标准。
其次，弹簧隔振器的标准应当满足以下要求：
1. 标准应当具有可操作性和可实施性，能够指导生产和使用。
2. 标准应当符合国家相关法律法规和标准化管理要求。
3. 标准应当充分考虑弹簧隔振器在实际使用中的环境和工况。
4. 标准应当充分考虑弹簧隔振器的安全性和可靠性。
5. 标准应当充分考虑弹簧隔振器的经济性和适用性。
最后，弹簧隔振器的标准应当由专业机构或者行业协会制定，并经过相关部门的审核和批准。
同时，标准应当定期进行修订和更新，以适应技术和市场的发展变化。
总之，弹簧隔振器的标准是保证其质量和性能的重要依据，也是保障使用者权益的重要手段。
我们应当积极参与标准制定和修订工作，推动弹簧隔振器行业健康有序发展。
《环境保护产品技术要求 工业废气吸附净化装置》(HJT 386-2007)
本电子版为发布稿。
请以中国环境科学出版社出版的正式标准文本为准。
中华人民共和国环境保护行业标准环境保护产品技术要求工业废气吸附净化装置Technical requirement for environmental protection productAdsorption gas cleaner for industrial emission（发布稿）2007—12—03发布2008—03—01实施国家环境保护总局发布HJHJ/T 386-2007代替HCRJ 037-1998I目次前言.........................................................................................................Ⅱ1适用范围...................................................................................................12规范性引用文件..........................................................................................13术语和定义................................................................................................14技术要求.......................................................................................25检验方法...................................................................................................36检验规则...................................................................................................37包装和标牌................................................................................................4附录A（规范性附录）工业废气吸附净化装置性能检验方法 (5II)前言为贯彻《中华人民共和国大气污染防治法》，规范工业废气吸附净化装置技术要求，制定本标准。
隔振技术与阻尼减震振PPT课件
A计权的频率响应与人耳对宽频 带的声音的灵敏度相当，成为最
广泛的评价参量
等效连续A声级（等能量A计权声
等效于在相同的时间间隔T内与不稳 量相等的连续稳定噪声的A声级
Leq
10lg
1
t2 -
t1
t2 t1
p
2 A
(t
)
p0 2
dt
Leq
10lg
t
2
1 -
t1
t2 t1
10
0.1L
（3）机动车辆噪声测量 车内噪声、车外噪声、定置噪声
在测试中心周围25m半径范围内不应有大的反 射物，测试跑道应有20m以上平直、干燥的沥 青路面或混凝土路面，路面坡度不超过0.5％
始端线
传声器
终端线
7.5m
0
7.5m
10m
10m
传声器
讨论传振系数T与ξ的关系：
（1）当f/f0＜21/2时，即图中AB和BC段，也就 是系统不起隔振作用甚至发生共振作用的范围，ξ 越大，则T值越小，表明增大阻尼对控制振动有 好处； （2）当f/f0＞21/2时，即图中CD段，也时设计隔 振装置经常考虑的范围， ξ越小，则T值越小，表 明阻尼越小越好，阻尼对隔振效果有不良的影响。
（3）当f/f0＞21/2时，即干扰力频率大于隔振系统的 固有频率的21/2 倍，即CD段的T小于1，隔振 系统才真正起隔振作用。
当考虑体系有阻尼情况时，即在体系中安装阻 尼器，如橡皮垫等，则体系的传振系数为：
T
1 4 2 f f0 2
1 f f0 2 2 4 2 f f0 2
其中：ξ＝δ/δ0，即系统阻尼系数与临界阻尼系数 之比,临界阻尼系数δ0＝4πmf0
接受者
2008年3月1日起施行的环保法规,标准
（2008年2月29日）
国家环境保护部门规章
危险废物出口核准管理办法（国家环境保护总局令第47号）
产生、收集、贮存、处置、利用危险废物的单位，向中华人民共和国境外《巴塞尔公约》缔约方出口危险废物，必须取得危险废物出口核准。
本办法所称危险废物，是指列入国家危险废物名录或者根据国家规定的危险废物鉴别标准和鉴别方法认定的具有危险特性的固体废物。
本标准适用于在用点燃式发动机汽车瞬态工况法排气污染物测量设备的生产、使用和型式核准检验。
固定源废气监测技术规范（HJ/T 397-2007）
本标准规定了在烟道、烟囱及排气筒等固定污染源排放废气中，颗粒物与气态污染物监测的手工采样和测定技术方法，以及便携式仪器监测方法。对固定源废气监测的准备、废气排放参数的测定、排气中颗粒物和气态污染物采样与测定方法、监测的质量保证等作了相应的规定。
环境保护产品技术要求低噪声型冷却塔（HJ/T 385-2007）
本标准规定了低噪声型冷却塔的要求、试验方法、检验规则及包装和运输。
本标准适用于机力通风式单台冷却水量≤500m3/h的低噪声型冷却塔。
环境保护产品技术要求工业废气吸附净化装置（HJ/T 386-2007）
本标准规定了工业废气吸附净化装置的技术要求、检验方法和检验规则。
本标准适用于白酒生产企业的清洁生产审核、清洁生产潜力与机会的判断、清洁生产绩效评定和清洁生产绩效公告制度，也适用于环境影响评价、排污许可证管理等环境管理制度。
自以上标准实施之日起，下列标准废止：
总悬浮颗粒物采样器技术要求（HBC 3-2001）
环境空气采样器技术要求（HBC 2-2001）
24小时恒温自动连续环境空气采样器技术要求（HBC 5-2001）
环境保护产品技术要求 阻尼弹簧隔振器(HJ_T 381-2007)
该设备向支承结构或从支承结构向该设备传递振动或冲击力。 ４ 分类与命名 ４１ 分类
隔振器分为支承式阻尼弹簧隔振器和悬挂式阻尼弹簧隔振器。 ４２ 命名
命名方法应符合 ＳＪ／ Ｔ １０１６５ 的有关规定，且应在型号中标明隔振器的额定载荷。 ５ 要求 ５１ 基本要求 ５１１ 隔振器应符合本标准要求，并按经规定程序批准的图样和技术文件制造。 ５１２ 隔振器的金属表面应无裂痕、无变形及其他机械损伤，并应进行有效的防腐处理。 ５１３ 隔振器应注明适用的使用环境条件。 ５２ 技术要求 ５２１ 隔振器应标明载荷的适用范围、额定载荷、最大载荷和额定载荷下的轴向动刚度。 ５２２ 隔振器在额定荷载下产生的变形量应在设计值的 ± １０％之内。 ５２３ 隔振器的轴向静刚度应在设计值的 ± １０％之内。 ５２４ 隔振器的动态特性 ５２４１ 在额定载荷下，隔振器的固有频率应在设计值的 ± １５％之内。 ５２４２ 隔振器的阻尼比应不小于 ０ 。 ０３ ５２５ 隔振器应有最大允许变形标记。
１４
ＨＪ ／ Ｔ ３８１ ２００７
同批产品中加倍抽样，对其不合格项目进行复检，若仍不合格，则判定该批产品不合格。 ８ 标志、包装、运输和贮存 ８１ 标志
隔振器应设置标志牌，并注明制造厂名称、产品名称、规格、型号和出厂日期等。 ８２ 包装
产品出厂应有内包装和外包装及防潮措施，长途运输时应安全可靠，包装箱内应附有产品合格 证，产品合格证应有检验印章。 ８３ 运输和贮存 ８３１ 产品在运输中应防止雨淋、碰撞，禁止与酸、碱、油类及有机溶剂等物质接触。 ８３２ 产品应贮存在清洁干燥、通风良好的库房内。
环境保护部关于国家环境保护城市噪声与振动控制工程技术中心通过验收的通知
环境保护部关于国家环境保护城市噪声与振动控制工程技术中心通过验收的通知文章属性•【制定机关】环境保护部(已撤销)•【公布日期】2011.09.08•【文号】环函[2011]250号•【施行日期】2011.09.08•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】质量管理和监督正文环境保护部关于国家环境保护城市噪声与振动控制工程技术中心通过验收的通知（环函[2011]250号）北京市劳动保护科学研究所：按照《国家环境保护工程技术中心管理办法》有关规定，北京市科学技术研究院向我部报送了对国家环境保护城市噪声与振动控制工程技术中心验收的请示。
我部组织专家组对依托你单位建设的国家环境保护城市噪声与振动控制工程技术中心进行了验收。
我部认为，该中心完成了《国家环境保护城市噪声与振动控制工程技术中心可行性研究报告》确定的建设工作。
建设期内，中心能够按照批复可研报告的要求开展建设工作；在阻尼弹簧浮置道床隔振技术、环境噪声动态监测评估系统、数字城市噪声可视化系统和城市噪声地图绘制软件等领域取得了重要突破，获得专利20多项；在技术转化及产业化方面，实现了阻尼弹簧浮置道床隔振示范应用、减振降噪设备产业化，技术成果直接应用于北京市地铁4号线和多项国家大型电厂减振和降噪工程；建成了噪声及振动实验室和规模化产业基地；建立了完善的组织机构和健全的管理制度，人员结构合理，科研创新能力显著提升，完成了建设任务。
经研究，同意国家环境保护城市噪声与振动控制工程技术中心通过验收。
请按照《国家环境保护工程技术中心管理办法》有关规定，在已有工作的基础上，围绕国家环境保护重点任务，加强与相关单位的技术协作，进一步推动噪声与振动控制技术的研发和成果转化，创新运行机制，完善管理模式，积极为国家环境管理和行业发展提供技术支持，成为开放式的环境保护工程技术中心。
附件：国家环境保护城市噪声与振动控制工程技术中心名称二○一一年九月八日。
环境保护产品技术要求 2017.05.16
环境保护产品技术要求 电解法二氧化氯协同消毒剂发生器 环境保护产品技术要求 电凝聚处理设备 环境保护产品技术要求 电渗析装置 环境保护产品技术要求 多层滤料过滤器 环境保护产品技术要求 反渗透水处理装置 环境保护产品技术要求 分室反吹类袋式除尘器 环境保护产品技术要求 高压气体排放小孔消声器 环境保护产品技术要求 格栅除污机 环境保护产品技术要求 隔声门 环境保护产品技术要求 工业废气吸附净化装置 环境保护产品技术要求 工业废气吸收净化装置 环境保护产品技术要求 工业粉尘湿式除尘装置 环境保护产品技术要求 工业锅炉多管旋风除尘器 环境保护产品技术要求 工业有机废气催化净化装置 环境保护产品技术要求 鼓风式潜水曝气机 环境保护产品技术要求 刮泥机 环境保护产品技术要求 花岗石类湿式烟气脱硫除尘装置 环境保护产品技术要求 化学法二氧化氯消毒剂发生器 环境保护产品技术要求 化学需氧量（CODCr）水质在线自动 监测仪 环境保护产品技术要求 回转反吹袋式除尘器 环境保护产品技术要求 可曲挠橡胶接头 环境保护产品技术要求 罗茨鼓风机 环境保护产品技术要求 脉冲喷吹类袋式除尘器
环境保护产品技术要求 2017.05.16
标准名称 标准发布时间 标准实施时间 2012/11/1 2007/11/22 2008/2/1 2012/11/1 2008/12/10 2006/7/28 2007/11/22 2007/11/22 2006/4/13 2006/11/22 2006/11/22 2006/7/28 2006/11/22 2006/11/22 2006/7/28 2009/3/1 2006/9/15 2008/2/1 2008/2/1 2006/6/15 2007/2/1 2007/2/1 2006/9/15 2007/2/1 2007/2/1 2006/9/15 2012/11/1 2007/12/3 2006/11/22 2006/11/22 2006/11/22 2006/11/22 2007/11/22 2008/3/1 2007/2/1 2007/2/1 2007/2/1 2007/2/1 2008/2/1 2012/11/1 2006/4/13 2006/6/15
阻尼弹簧隔振器百科知识
金属橡胶隔振器考虑因素设计和应用隔振器时，须考虑下列因素：①能提供所需的隔振量；②能承受规定的负载；③能承受温度和其他环境条件（湿度、腐蚀性流体等）的变化；④具有一定的隔振特性；⑤满足应用隔振器的设备对隔振器重量和体积的要求。
激发频率低于质量（设备）弹簧系统的固有频率时，隔振器不起隔振作用；激发频率与固有频率相近时，振动就会放大;只有当激发频率大于固有频率的匇倍时,隔振器才有隔振效果。
通常要求激发频率大于固有频率的2～3倍，以便获得良好的隔振效果。
粘性阻尼单自由度的隔振系统，当忽略阻尼时，固有频率式中K为隔振器的力劲，m为隔振器上面的集总质量。
当隔振器的静态压缩量δst与负载成正比时，如钢弹簧，固有频；δst的单位是米。
橡胶隔振器的固有频率常高于上式。
钢弹簧隔振器从重达数百吨的设备到轻巧的精密仪器都可以应用钢弹簧隔振器，通常用在静态压缩量大于5厘米的地方或者用在温度和其他环境条件不容许采用橡胶等材料的地方。
这种隔振器的优点是：①静态压缩量大，固有频率低，低频隔振良好；②耐受油、水和溶剂等侵蚀，不受温度变化的影响；③不会老化或蠕变；④大量生产时特性变化很小。
其缺点是：①本身阻尼极小（阻尼比约0.005），以致共振时传递率非常大;②高频时容易沿钢丝传递振动；③容易产生摇摆运动，因而常须加上外阻尼（如金属丝、橡胶、毛毡等，见图1，b）和惰性块。
钢弹簧有螺旋形、碟形、环形和板形等，螺旋形弹簧应用最广。
给定其固有频率后，由计算单个弹簧的垂向劲度K（N/m即牛顿每米）。
中国制造的TJ1型螺旋形钢弹簧隔振器,每个负载为17～1020公斤，固有频率3.5～2.2赫，静态压缩量20～52毫米。
橡胶隔振器可用于受切、受压或切压（图1，c）的情况，很少用于受拉的情况。
其优点是：可以做成各种形状和不同劲度。
其内部阻尼作用比钢弹簧大，并可隔低至10赫左右的激发频率。
缺点是：使用久了会老化，而且在重负载下会有较大蠕变（特别在高温时），所以不应受超过10～15％（受压）或25～50％（切变）的持续变形。
弹性阻尼簧片减振器-最新国标
弹性阻尼簧片减振器1 范围本文件规定了弹性阻尼簧片减振器（以下简称减振器）的分类、要求、试验方法、检验规则、包装、运输和贮存等。
本文件适用于往复活塞式内燃机及其动力装置使用的、许用环境温度为-10℃～90℃的减振器的设计、制造和验收。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志GB/T 3077-2015 合金结构钢GB/T 9239.1-2006 机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验（ISO 1940-1:2003,IDT）GB/T 15822.1 无损检测磁粉检测第1部分：总则（ISO 9934-1：2001,IDT）GB/T 15822.2 无损检测磁粉检测第2部分：检测介质（ISO 9934-2：2002,IDT）GB/T 15822.3 无损检测磁粉检测第3部分：设备（ISO 9934-3：2002,IDT）3 术语和定义下列术语和定义适用于本文件。
3.1许用弹性扭矩 Permitted elastic torque[T e]减振器簧片组承受交变力矩的许用值。
4 分类4.1 结构4.1.1 减振器主要由内部构件和外部构件组成，花键轴及固定在其上的零件为内部构件，其余的零件组合为外部构件。
内部构件与内燃机曲轴的连接形式见附录A。
4.1.2 减振器按其应用机型分为A、B两型，A型适用于四冲程内燃机，B型适用于二冲程内燃机。
A 型减振器结构见图1，B型减振器结构见图2。
1—主螺栓；2—中间块；3—侧板；4—O型密封圈；5—花键轴；6—法兰；7—簧片组件；8—中间圈；9—放气螺栓；10—紧固圈图1 A型减振器结构图1－紧固圈；2—O型橡胶圈；3—中间圈；4－平衡重；5—阻尼调整环；6—持续放气孔；7—簧片组件；8—观察孔盖；9—花键轴；10—轴承套；11－中间块；12—侧板；13—主螺栓；4.2 标记4.2.1 型号表示方法减振器的型号表示如下：4.2.2 标记示例 紧固圈外径90 cm ，簧片组宽度10cm 的A 型减振器标记为： 减振器 GB/T 14654-×××× A90×10紧固圈外径200 cm ，簧片组宽度20cm 的B 型减振器标记为： 减振器 GB/T 14654-×××× B200×20 4.3 基本参数4.3.1 A 型减振器基本参数见表1，B 型减振器基本参数见表2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１５
６２ ６２ ６３ ６３
５２１ ５２２ ５２３ ５２４１ ５２４２
型式检验 ７ ２ ２ １ 当有下列情况之一时，应进行型式检验： ａ）产品结构、材料、工艺有较大改变，可能影响产品性能； ｂ）新产品定型； ｃ）正常生产过程中每两年进行一次型式检验； ｄ）出厂检验结果与上次型式检验有较大差异； ｅ）国家或部门质量监督机构提出进行型式检验要求。 ７ ２ ２ ２ 型式检验项目和要求见表 １ 。 ７ ３ 判定规则 隔振器产品出厂检验和型式检验结果应符合第 ５ 章的相应规定。任何一检验项目不合格时，应从
７
序号
１ ２ ３ ４ ５ ６ ７
检 验 项 目 尺寸 外观质量 载荷适用范围、额定载荷、最大载 荷、轴向动刚度 额定载荷下的变形量 轴向静刚度 固有频率 阻尼比
要 求
５１１ ５１２
试验方法
６１
出厂检验 全检 抽检
√ √ √ √ √ √ √
型式检验
√ √ √ √ √ √ √
和 ５２５
目测 检查技术资料
１２
ＨＪ ／ Ｔ ３８１
２００７
环境保护产品技术要求 阻尼弹簧隔振器
适用范围 本标准规定了阻尼弹簧隔振器的定义、分类与命名、要求、试验方法、检验规则及标志、包装、 运输和贮存。 本标准适用于隔振处理的阻尼弹簧隔振器 （ 以下简称隔振器） 。 ２ 规范性引用文件 本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。 ＧＢ ／ Ｔ ２８２８ １ 计数抽样检验程序 第 １ 部分：按接收质量限 （ ＡＯＬ）检索的逐批检验抽样计划 周期检验计数抽样程序及表 （ 适用于对过程稳定性的检验） ＧＢ ／ Ｔ ２８２９ ＳＪ ／ Ｔ １０１６５ 隔振器型号命名方法 ３ 术语和定义 下列术语和定义适用于本标准。 阻尼弹簧隔振器 指用在设备和支承结构之间的弹性元件，该弹性元件由螺旋钢弹簧经阻尼处理构成，旨在减少从 该设备向支承结构或从支承结构向该设备传递振动或冲击力。 ４ 分类与命名 ４ １ 分类 隔振器分为支承式阻尼弹簧隔振器和悬挂式阻尼弹簧隔振器。 ４ ２ 命名 命名方法应符合 ＳＪ ／ Ｔ １０１６５ 的有关规定，且应在型号中标明隔振器的额定载荷。 ５ 要求 ５ １ 基本要求 ５ １ １ 隔振器应符合本标准要求，并按经规定程序批准的图样和技术文件制造。 ５ １ ２ 隔振器的金属表面应无裂痕、无变形及其他机械损伤，并应进行有效的防腐处理。 ５ １ ３ 隔振器应注明适用的使用环境条件。 ５ ２ 技术要求 ５ ２ １ 隔振器应标明载荷的适用范围、额定载荷、最大载荷和额定载荷下的轴向动刚度。 ５ ２ ２ 隔振器在额定荷载下产生的变形量应在设计值的 ± １０ ％ 之内。 ５ ２ ３ 隔振器的轴向静刚度应在设计值的 ± １０ ％ 之内。 ５ ２ ４ 隔振器的动态特性 ５ ２ ４ １ 在额定载荷下，隔振器的固有频率应在设计值的 ± １５ ％ 之内。 ５ ２ ４ ２ 隔振器的阻尼比应不小于 ０ ０３ 。 ５ ２ ５ 隔振器应有最大允许变形标记。
７２２
１４
ＨＪ样，对其不合格项目进行复检，若仍不合格，则判定该批产品不合格。 ８ 标志、包装、运输和贮存 ８ １ 标志 隔振器应设置标志牌，并注明制造厂名称、产品名称、规格、型号和出厂日期等。 ８ ２ 包装 产品出厂应有内包装和外包装及防潮措施，长途运输时应安全可靠，包装箱内应附有产品合格 证，产品合格证应有检验印章。 ８ ３ 运输和贮存 ８ ３ １ 产品在运输中应防止雨淋、碰撞，禁止与酸、碱、油类及有机溶剂等物质接触。 ８ ３ ２ 产品应贮存在清洁干燥、通风良好的库房内。
注：待国家标准试验方法颁布后执行国家标准。
检验规则 ７ １ 抽样 隔振器检验的抽样按 ＧＢ ／ Ｔ ２８２８ １ 或 ＧＢ ／ Ｔ ２８２９ 的规定进行。 ７ ２ 检验分类 隔振器的检验分为出厂检验和型式检验两类。 ７ ２ １ 出厂检验 ７ ２ １ １ 隔振器产品在出厂前需由制造厂质量检验部门对产品进行质量检验，经检验合格，并出具 合格证后方可出厂。 ７ ２ １ ２ 出厂检验项目及要求见表 １ 。 表 １ 检验项目和要求
中华人民共和国环境保护行业标准
ＨＪ ／ Ｔ ３８１
代替 ＨＣＲＪ ０６９
２００７
１９９９
环境保护产品技术要求 阻尼弹簧隔振器
Ｔｅｃｈｎｉｃａｌ ｒｅｑｕｉｒｅｍｅｎｔ ｆｏｒ ｅｎｖｉｒｏｎｍｅｎｔａｌ ｐｒｏｔｅｃｔｉｏｎ ｐｒｏｄｕｃｔ Ｓｐｒｉｎｇ ｖｉｂｒａｔｉｏｎ ｉｓｏｌａｔｏｒ ｗｉｔｈ ｄａｍｐｉｎｇ
２００７
１２
０３
发布
２００８
０３
０１
实施
国 家环境保护总局
发布
ＨＪ ／ Ｔ ３７９ ～ ３８５
２００７
中华人民共和国环境保护 行 业 标 准 环境保护产品技术要求 ＨＪ ／ Ｔ ３７９ ～ ３８５ — ２００７
中国环境科学出版社出版发行 （ １０００６２ 北京崇文区广渠门内大街 １６ 号） 网址：ｈｔｔｐ： ／ ／ ｗｗｗ ｃｅｓｐ ｃｎ 电子信箱：ｂｉａｎｊｉ４ ＠ ｃｅｓｐ ｃｎ 电话：０１０ － ６７１１２７３８ 印刷厂印刷 版权专有 违者必究
１
１３
ＨＪ ／ Ｔ ３８１ ６
２００７
试验方法 钢直尺、钢卷尺、游标卡尺）检测。 ６ １ 外观质量采用目测法检验，结构尺寸用量具 （ ６ ２ 静刚度试验 采用递增载荷法或标准的通用试验机加载法，测定静态变形量，绘制静态特性曲线，计算出隔振 器静刚度。 ６ ３ 动态特性试验 对隔振器进行动态特性试验，在隔振器加载到额定载荷后，采用冲击法测定固有频率，并计算额 定载荷下的阻尼比和轴向动刚度。
２００８
年 ３ 月第 １ 版 ２００８ 年 ３ 月第 １ 次印刷 字数
统一书号 １３８０２０９·１６２ 定价：３６ ００ 元
开本 印张 １００ 千字
８８０ × １２３０ ３
１ ／ １６
ＨＪ ／ Ｔ ３８１
２００７
前
言
为贯彻 《 中华人民共和国环境保护法》 ，提高阻尼弹簧隔振器产品的质量水平，制定本标准。 本标准规定了阻尼弹簧隔振器的基本技术性能指标、试验方法和检验规则等。 自本标准实施之日起，《 阻尼弹簧隔振器》（ ＨＣＲＪ ０６９ — １９９９）废止。 本标准为指导性标准。 本标准由国家环境保护总局科技标准司提出。 本标准起草单位：中国环境保护产业协会 （ 噪声与振动控制委员会） 、上海淀山湖减振工程设备 有限公司、上海青浦环新减振器厂、浙江省湖州弹力减振器厂、上海市松江橡胶制品厂、北京市劳动 保护科学研究所。 本标准国家环境保护总局 ２００７ 年 １２ 月 ３ 日批准。 本标准自 ２００８ 年 ３ 月 １ 日起实施。 本标准由国家环境保护总局解释。
