《建筑电气工程施工质量验收规范》

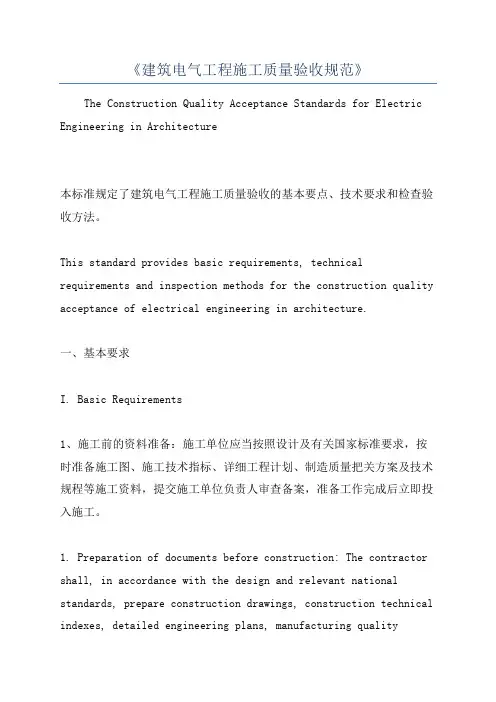

《建筑电气工程施工质量验收规范》The Construction Quality Acceptance Standards for Electric Engineering in Architecture本标准规定了建筑电气工程施工质量验收的基本要点、技术要求和检查验收方法。
This standard provides basic requirements, technical requirements and inspection methods for the construction quality acceptance of electrical engineering in architecture.一、基本要求I. Basic Requirements1、施工前的资料准备:施工单位应当按照设计及有关国家标准要求,按时准备施工图、施工技术指标、详细工程计划、制造质量把关方案及技术规程等施工资料,提交施工单位负责人审查备案,准备工作完成后立即投入施工。
1. Preparation of documents before construction: The contractor shall, in accordance with the design and relevant national standards, prepare construction drawings, construction technical indexes, detailed engineering plans, manufacturing qualitycontrol plans and technical regulations in time, and submit them to the responsible person of the contractor for review and filing. Immediately after the preparation is finished, theyshall start construction.2、施工质量:施工单位应当按照设计及国家标准的要求,正确、规范、文明施工,保证工程质量稳定可靠,并通过检测验收。
《建筑电气工程施工质量验收规范》

《建筑电气工程施工质量验收规范》一、总则建筑电气工程是建筑工程中不可缺少的重要组成部分,其施工质量直接影响到建筑物的使用效果和安全性。
为了确保建筑电气工程的施工质量,保障建筑物的正常使用和运行,特制定本《建筑电气工程施工质量验收规范》。
二、验收范围本规范适用于各类建筑电气工程的施工质量验收,包括但不限于配电系统、照明系统、弱电系统等。
三、验收原则1.依法合规:建筑电气工程施工必须符合国家相关法律法规的规定,不得违反有关规定。
2.技术标准:建筑电气工程施工必须符合国家相关技术标准的规定,不得低于相关标准要求。
3.施工质量:建筑电气工程施工必须保证施工质量合格,不得出现质量缺陷。
4.安全可靠:建筑电气工程施工必须保证安全可靠,不得存在安全隐患。
5.环保节能:建筑电气工程施工必须符合环保节能要求,不得损害环境。
四、验收内容1.施工单位资质:施工单位必须具有相应的资质证书,符合从事建筑电气工程施工的资质要求。
2.施工方案:施工单位必须制定详细的施工方案,包括施工流程、质量标准、安全措施等内容。
3.材料验收:施工单位必须对采购的建筑电气工程材料进行验收,确保材料质量符合要求。
4.施工质量:施工单位必须按照施工方案要求进行施工,保证施工质量合格。
5.安全验收:施工单位必须在施工过程中严格执行安全规定,不得存在安全隐患。
6.环保验收:施工单位必须按照环保要求进行施工,减少对环境的影响。
五、验收标准1.施工单位资质:施工单位必须具有建筑电气工程专业承包资质证书,且有效期内。
2.施工方案:施工方案必须经过相关专业人员审核并签字确认,确保施工方案科学合理。
3.材料验收:建筑电气工程材料必须符合国家相关标准,经过质量检验合格后方可使用。
4.施工质量:建筑电气工程施工质量必须符合相关技术标准的要求,不得存在质量缺陷。
5.安全验收:建筑电气工程施工必须符合国家相关安全规定,不得存在安全隐患。
6.环保验收:建筑电气工程施工必须符合国家相关环保要求,不得污染环境。
建筑工程施工质量验收统一标准GB50300-2019及相关规范表格

1 总则1.0.1 为了加强建筑工程质量管理,统一建筑工程施工质量的验收,保证工程质量,制定本标准。
1.0.2 本标准适用于建筑工程施工质量的验收,并作为建筑工程各专业验收规范编制的统一准则。
1.0.3 建筑工程施工质量验收,除应符合本标准外,尚应符合国家现行有关标准的规定。
2 术语2.0.1 建筑工程通过对各类房屋建筑物和附属构筑物设施的建造和与其配套线路、管道、设备等的安装所形成的工程实体。
2.0.2 检验对被检验项目的特征、性能进行量测、检查、试验等,并将结果与标准规定的要求进行比较,以确定项目每项性能是否合格的活动。
2.0.3 进场验收对进入施工现场的建筑材料、构配件、设备及器具,按相关标准的要求进行检验,并对其质量、规格及型号等是否符合要求做出确认的活动。
2.0.4 见证检测施工单位在工程监理单位或建设单位的见证下,按照有关规定从施工现场随机取样试样,并送至具备相应资质的检测机构进行检测的活动。
2.0.5 复验建筑材料、设备等进入施工现场后,在外观质量检查和质量证明文件核查符合要求的基础上,按照有关规定从施工现场抽取试样送至试验室进行检验的活动。
2.0.6 检验批按相同的生产条件或按规定的方式汇总起来供抽样检验用的,由一定数量样本组成的检验体。
2.0.7 验收建筑工程质量在施工单位自行检查合格的基础上,由工程质量验收责任方组织,工程建设相关单位参加,对检验批、分项、分部、单位工程及其隐蔽工程的质量进行抽样检验,对技术文件进行审核,并根据设计文件和相关标准以书面形式对工程质量是否达到合格作出确认。
2.0.8 主控项目建筑工程中的对安全、节能、环境保护和主要使用功能起决定性作用的检验项目。
2.0.9 一般项目除主控项目以外的检验项目。
2.0.10 抽样方案根据检验项目的特性所确定的抽样数量和方法。
2.0.11 计数检验通过确定抽样样本中不合格的个体数量,对样本总体质量做出判定的检验方法。
2.0.12 计量检验以抽样样本的监测数据计算总体均值、特征值或推定值,并以此判断或评估总体质量的检验方法。
《建筑电气工程施工质量验收规范》GB50303-2002

建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installation in building目录1 总则 (4)2 术语 (4)3 基本规定 (5)3.1 一般规定 (5)3.2 主要设备、材料、成品和半成品进场验收 (5)3.3 工序交接确认 (7)4 架空线路及杆上电气设备安装 (10)4.1 主控项目 (10)5 变压器、箱式变电所安装 (11)5.1 主控项目 (11)5.2 一般项目 (11)6 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装 (11)6.1 主控项目 (11)表6.1.2 保护导体的截面积 (12)6.2 一般项目 (12)表6.2.1 基础型钢安装允许偏差 (12)7 低压电动机、电加热器与电动执行机构检查接线 (13)7.1 主控项目 (13)7.2 一般项目 (13)8 柴油发动机组安装 (14)8.1 主控项目 (14)9 不间断电源安装 (14)9.1 主控项目 (14)9.2 一般项目 (14)10 低压电气动力设备试验和试运行 (15)10.1 主控项目 (15)10.2 一般项目 (15)11 裸母线、封闭母线、插接式母线安装 (15)11.1 主控项目 (15)11.2 一般项目 (16)12 电缆桥架安装和桥架内电缆敷设 (16)12.1 主控项目 (16)12.2 一般项目 (16)13 电缆沟内和电缆竖井内电缆敷设 (17)13.1 主控项目 (17)13.2 一般项目 (17)15 电线、电缆穿管和线槽敷线 (19)15.1 主控项目 (19)16 槽板配线 (20)16.1 主控项目 (20)16.2 一般项目 (20)17 钢索配线 (20)17.1 主控项目 (20)17.2 一般项目 (20)18 电缆头制作、接线和线路绝缘测试 (21)18.1 主控项目 (21)18.2 一般项目 (21)19 普通灯具安装 (21)19.1 主控项目 (21)19.2 一般项目 (22)20 专用灯具安装 (22)20.1. 主控项目 (22)20.2 一般项目 (23)21 建筑物景观照明灯、航空障碍标志灯和庭院灯安装 (24)21.1 主控项目 (24)21.2 一般项目 (25)22 开关、插座、风扇安装 (25)22.1 主控项目 (25)22.2 一般项目 (26)23 建筑物照明通电试运行 (26)23.1 主控项目 (26)24 接地装置安装 (27)24.1 主控项目 (27)24.2 一般项目 (27)25 避雷引下线和变配电室接地干线敷设 (27)25.1 主控项目 (27)25.2 一般项目 (28)26 接闪器安装 (28)26.1. 主控项目 (28)26.2 一般项目 (28)27 建筑物等电们联结 (28)27.1 主控项目 (28)27.2 一般项目 (29)28 分部(子分部)工程验收 (29)附录A 发电机交接试验 (30)附录B 低压电器交接试验 (31)附录C 母线螺栓搭接尺寸 (31)附录D 母线搭接螺栓的拧紧力矩 (32)附录E 室内裸母线最小安全净距 (32)。
建筑电气工程施工质量验收规范

建筑电气工程施工质量验收规范1. 引言建筑电气工程施工质量验收是确保建筑电气工程达到要求的重要环节。
本文档旨在规范建筑电气工程施工质量验收的步骤和标准,确保施工质量的合格性和稳定性。
2. 验收步骤2.1 施工前验收在正式进行施工之前,应进行施工前验收,以确保施工条件的符合要求。
施工前验收包括以下步骤:•检查施工图纸是否齐全且符合设计要求;•检查施工现场是否布置整齐、无障碍,并且有足够的空间用于施工作业;•检查施工所需的材料是否齐全,并且符合相关标准;•检查施工设备是否齐全,并且符合安全要求;•检查施工人员的资质和工作经验是否符合要求。
2.2 施工过程验收在施工过程中,应进行定期的验收,以确保施工质量的合格性。
施工过程验收包括以下步骤:•定期检查施工现场的安全状况,包括防护措施的落实、施工区域的清洁等;•定期检查施工过程中使用的材料和设备的合格性,包括材料的标识和质量证明文件、设备的安全性能等;•定期检查施工过程中的施工质量,包括施工工艺的合理性、工程质量的达标情况等;•定期与现场监理人员进行沟通,了解施工情况和存在的问题,并及时解决。
2.3 施工结束验收在施工结束之后,应进行施工结束验收,以确保施工质量的达标性和安全性。
施工结束验收包括以下步骤:•检查施工过程中的验收记录和相关证明文件,包括施工图纸的更改记录、材料的质检报告、施工设备的检测报告等;•检查施工过程中的施工质量,包括工程的平整度、垂直度、水平度等;•检查施工过程中的安全问题,包括施工设备的使用是否符合安全要求、施工人员的安全操作等;•检查施工完工后的防火、防雷等安全措施的完善性。
3. 验收标准建筑电气工程施工质量验收的标准应根据相关国家标准和建筑电气工程设计规范进行确定。
主要包括以下方面的内容:•施工图纸和设计要求的符合程度;•施工过程中的质量控制措施的落实情况;•施工过程中使用的材料和设备的合格性;•施工过程中的施工工艺和工程质量的达标情况;•施工结束后的安全问题和防护措施的完善性。
建筑电气工程施工质量验收规范2019

建筑电气工程施工质量验收规范2019本规范适用于城镇建筑电气工程施工质量验收。
一、工程验收条件1.设计文件审查合格,建设招标、投标完成,施工申报材料报审通过,按约定签订施工合同;2.施工方制定安全技术措施,依法取得安全生产许可证;3.工程施工基本完成,满足有关规定,施工方主动申报验收。
二、验收项目1.资料和报告:设计报告、竣工图纸、相关附件等;2.设备和材料:设备来源、质量、型号和性能是否符合设计要求;3.施工准备:有关准备工作是否齐全、安全;4.接地阻抗:接地电阻需符合设计条件;5.线路和设备安装:运行、标识均达到设计要求;6.设备性能:设备尺寸及运行参数是否符合设计要求;7.线路束:是否有效抗火、耐热、抗老化、绝缘完好;8.改造、调整:施工改造报告和交接施工资料;9.实物检查:无明显疏忽、质量抽验是否合格;10.质保书:施工方填写一份质保书;11.其他相关报告:改建、检修报告、抽控和测试报告、引用设计报告等。
三、验收程序1.申报验收:建设单位提交申报验收资料,施工单位提供验收说明;2.现场验收:相关责任单位进行现场预验收,由建设单位组织协助施工方完成现场验收;3.报告验收:建设单位准备验收报告,报送审查机构审查;4.结果审查:审查机构审查完工验收报告,确定验收结果;5.计量资质识别:建设单位按要求办理计量资质识别,质量监督检验机构报送有关部门备案;6.设备交接:施工单位准备报告、记录,携带有关资料、安装工具,办理设备交接。
四、验收标准1.合法性:工程建设、施工符合施工合同、设计规范、技术要求;2.可靠性:工程施工、性能检测及试运行均稳定可靠;3.完整性:工程设计、安装、仪表及附件安装齐全,系统构成完整;4.质量:施工材料型号正确,抗震等级达到设计要求;5.运行参数:电力电压、电容、补偿负载等按照设计要求运行;6.安全性:合理安装绝缘接线、接地、束线、接线盒等,可保证零线无相接触、耐受和绝缘电阻达到设计要求;7.文职行政的完备性:施工报告、备件清单、保修书、合格证等行政文档是否完备。
建筑电气工程施工质量验收规范

建筑电气工程施工质量验收规范一、前言建筑电气工程的施工质量对于建筑物的安全运行至关重要。
为确保建筑电气工程的质量达到规定标准,提高建筑安全性和使用寿命,制定本验收规范。
本规范适用于各类建筑电气工程的施工质量验收。
二、验收范围1. 整体安装质量验收a. 线路系统:验收线路布置是否合理,导线绝缘层是否完整,接线盒和插座的安装是否牢固。
b. 开关设备:验收开关设备的安装精度,开关动作是否灵敏,触点是否正常接触。
c. 接地系统:验收接地系统的合理性,接地电阻是否符合要求。
d. 电气设备:验收电气设备的安装位置,电气设备的防护措施是否完善。
e. 照明系统:验收照明系统的照明度、照明范围和照明效果。
f. 保护措施:验收电气工程的安全保护措施是否到位,如漏电保护、过载保护等。
2. 线路安装质量验收a. 电线绝缘:验收电线绝缘层的损坏情况,是否存在裸露导线。
b. 导线固定:验收导线固定的牢固性和布线的整齐性。
c. 接头处理:验收接头的接触良好性和绝缘处理是否到位。
d. 弯曲半径:验收电线的弯曲半径是否符合规定,是否会对电线造成损坏。
e. 线缆穿越:验收线缆穿越的位置和是否保护良好。
三、验收方法1. 目视检查a. 对于安装是否牢固、接触是否良好和电器设备是否正常运转等,通过目视检查进行验收。
b. 目视检查电线绝缘层的完善性,是否有明显的损坏。
2. 测试仪器检测a. 使用合适的测试仪器对电气设备的安全保护、电线接触性能等进行检测。
b. 使用接地电阻测试仪对接地电阻进行测量,结果是否符合规范要求。
3. 数据分析评估a. 对于大型建筑电气工程,可进行数据分析评估,比如传感器数据、实时监控数据等,来评估设备的使用和运行情况。
四、验收标准1. 根据国家相关标准和规范,对电气工程施工质量进行评估。
2. 根据验收结果,判定是否合格,并对不合格项目进行整改或重新安装。
五、验收记录1. 对于每个施工工程,应制作相应的验收记录,记录内容包括施工单位、施工时间、验收人员、验收结果等。
《建筑电气工程施工质量验收规范》GB50303-2002

建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installation in buildingGB50303-20021 总则1.0.1 为了加强建筑工程质量管理,统一建筑电气工程施工质量的验收,保证工程质量,制定本规范。
1.0.2 本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收,适用电压等级为10kV及以下。
1.0.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。
1.0.4 建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1.0.5 建筑电气工程施工质量验收除应执行本规范外,尚应符合国家现行有关标准、规范的规定。
2 术语2.0.1 布线系统wiring system一根电缆(电线)、多根电缆(电线)或母线以及固定它们的部件的组合。
如果需要,布线系统还包括封装电缆(电线)或母线的部件。
2.0.2 电气设备electrical equipment发电、变电、输电、配电或用电的任何物件,诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。
2.0.3 用电设备current-using equipment将电能转换成其他形式能量(例如光能、热能、机械能)的设备。
2.0.4 电气装置electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。
2.0.5 建筑电气工程(装置)electrical installation in building为实现一个或几个具体目的且特性相配合的,由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安全要求,也能满足使用建筑物的人的安全需要。
2.0.6 导管conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分,导管有足够的密封性,使电线电缆只能从纵向引入,而不能从横向引入。
《建筑电气工程施工质量验收规范》GB50303
