信号完整性高速互连综述
高速数字信号的信号完整性分析
科研训练设计题目：高速数字信号的信号完整性分析专业班级：科技0701姓名：张忠凯班内序号：18指导教师：梁猛地点：三号实验楼236时间：2010.9.14~2010.11. 16电子科学与技术教研室摘要：在高速数字系统设计中，信号完整性（SI）问题非常重要的问题，如高时钟频率和快速边沿设计。
本文提出了影响信号完整性的因素,并提出了解决电路板中信号完整性问题的方法。
关键词：高速数字电路；信号完整性；信号反射；串扰引言：随着电子行业的发展，高速设计在整个电子设计领域所占的比例越来越大，100 MHz 以上的系统已随处可见，采用CS(线焊芯片级BGA)、FG(线焊脚距密集化BGA)、FF(倒装芯片小间距BGA)、BF(倒装芯片BGA)、BG(标准BGA)等各种BGA封装的器件大量涌现，这些体积小、引脚数已达数百甚至上千的封装形式已越来越多地应用到各类高速、超高速电子系统中。
从IC芯片的封装来看，芯片体积越来越小、引脚数越来越多；这就带来了一个问题，即电子设计的体积减小导致电路的布局布线密度变大，同时信号的上升沿触发速度还在提高，从而使得如何处理高速信号问题成为限制设计水平的关键因素。
随着电子系统中逻辑复杂度和时钟频率的迅速提高，信号边沿不断变陡，印刷电路板的线迹互连和板层特性对系统电气性能的影响也越发重要。
对于低频设计，线迹互连和板层的影响可以不考虑，但当频率超过50 MHz时，互连关系必须考虑，而在评定系统性能时还必须考虑印刷电路板板材的电参数。
因此，高速系统的设计必须面对互连延迟引起的时序问题以及串扰、传输线效应等信号完整性问题。
1．信号完整性的概念：信号完整性是指信号未受到损伤的一种状态，良好的信号完整性是指在需要时信号仍然能以正确的时序和电压电平值做出响应。
差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同引起的。
2．信号完整性问题的分析：高速不是就频率的高低来说的，而是由信号的边沿速度决定的，一般认为上升时间小于4倍信号传输延迟时可视为高速信号。
高速电路设计信号完整性的一些基本概念
高速电路设计信号完整性的一些基本概念1、信号完整性（Signal Integrity）：就是指电路系统中信号的质量，如果在要求的时间内，信号能不失真地从源端传送到接收端，我们就称该信号是完整的。
2、传输线（Transmission Line）：由两个具有一定长度的导体组成回路的连接线，我们称之为传输线，有时也被称为延迟线。
3、集总电路（Lumped circuit）：在一般的电路分析中，电路的所有参数，如阻抗、容抗、感抗都集中于空间的各个点上，各个元件上，各点之间的信号是瞬间传递的，这种理想化的电路模型称为集总电路。
4、分布式系统(Distributed System)：实际的电路情况是各种参数分布于电路所在空间的各处，当这种分散性造成的信号延迟时间与信号本身的变化时间相比已不能忽略的时侯，整个信号通道是带有电阻、电容、电感的复杂网络，这就是一个典型的分布参数系统。
5、上升/下降时间（Rise/Fall Time）：信号从低电平跳变为高电平所需要的时间，通常是量度上升/下降沿在10%-90%电压幅值之间的持续时间，记为Tr。
6、截止频率（Knee Frequency）：这是表征数字电路中集中了大部分能量的频率范围（0.5/Tr），记为Fknee，一般认为超过这个频率的能量对数字信号的传输没有任何影响。
7、特征阻抗（Characteristic Impedance）：交流信号在传输线上传播中的每一步遇到不变的瞬间阻抗就被称为特征阻抗，也称为浪涌阻抗，记为Z0。
可以通过传输线上输入电压对输入电流的比率值(V/I)来表示。
8、传输延迟（Propagation delay）：指信号在传输线上的传播延时，与线长和信号传播速度有关，记为tPD。
9、微带线（Micro-Strip）：指只有一边存在参考平面的传输线。
10、带状线（Strip-Line）：指两边都有参考平面的传输线。
11、趋肤效应（Skin effect）：指当信号频率提高时，流动电荷会渐渐向传输线的边缘靠近，甚至中间将没有电流通过。
现代通信系统中的信号完整性分析
现代通信系统中的信号完整性分析在当今高度数字化和信息化的时代，通信系统的性能和可靠性对于我们的日常生活和工作至关重要。
无论是手机通信、互联网数据传输，还是卫星通信、广播电视等领域，都依赖于高效、准确的信号传输。
而在这一过程中，信号完整性成为了一个关键的因素，它直接影响着通信的质量和稳定性。
信号完整性，简单来说，就是指信号在传输过程中保持其原有特性和质量的能力。
如果信号在传输过程中出现失真、衰减、反射、串扰等问题，就会导致通信系统的性能下降，甚至出现通信故障。
那么，是什么原因导致了这些信号完整性问题的出现呢？首先，传输线的特性是影响信号完整性的一个重要因素。
在现代通信系统中，信号通常通过各种传输线进行传输，如电缆、微带线、双绞线等。
这些传输线具有一定的电阻、电感和电容特性，当信号在其中传输时，会产生信号的衰减和失真。
特别是在高速传输的情况下，传输线的寄生参数会对信号产生更大的影响。
其次，信号的反射也是一个常见的问题。
当信号在传输线的终端遇到不匹配的阻抗时，就会发生反射。
反射信号会与原信号叠加，导致信号的波形发生畸变，从而影响信号的完整性。
为了减少反射，通常需要在传输线的终端进行阻抗匹配，以确保信号能够顺利传输。
串扰也是影响信号完整性的一个重要因素。
在通信系统中，往往存在着多条并行的传输线，当信号在其中一条传输线上传输时，会通过电磁场的耦合在相邻的传输线上产生干扰信号，这就是串扰。
串扰会导致信号的噪声增加，降低信号的质量。
为了减少串扰，需要合理地设计传输线的布局和间距。
除了上述因素外，电源噪声、时钟抖动等也会对信号完整性产生影响。
电源噪声会导致信号的电压波动，从而影响信号的准确性；时钟抖动则会导致时钟信号的不稳定，影响整个系统的同步性能。
为了分析和解决信号完整性问题，工程师们通常采用一系列的方法和技术。
其中，仿真分析是一种常用的手段。
通过建立通信系统的模型，利用专业的仿真软件对信号的传输过程进行模拟，可以预测可能出现的信号完整性问题，并采取相应的措施进行优化。

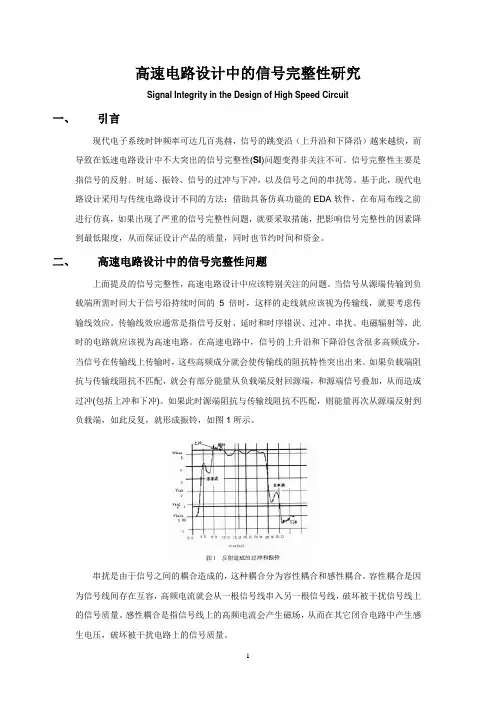

高速电路设计中的信号完整性研究
高速电路设计中的信号完整性研究Signal Integrity in the Design of High Speed Circuit一、引言现代电子系统时钟频率可达几百兆赫，信号的跳变沿（上升沿和下降沿）越来越快，而导致在低速电路设计中不大突出的信号完整性(SI)问题变得非关注不可。
信号完整性主要是指信号的反射﹑时延、振铃、信号的过冲与下冲，以及信号之间的串扰等。
基于此，现代电路设计采用与传统电路设计不同的方法：借助具备仿真功能的EDA软件，在布局布线之前进行仿真，如果出现了严重的信号完整性问题，就要采取措施，把影响信号完整性的因素降到最低限度，从而保证设计产品的质量，同时也节约时间和资金。
二、高速电路设计中的信号完整性问题上面提及的信号完整性，高速电路设计中应该特别关注的问题。
当信号从源端传输到负载端所需时间大于信号沿持续时间的5倍时，这样的走线就应该视为传输线，就要考虑传输线效应。
传输线效应通常是指信号反射、延时和时序错误、过冲、串扰、电磁辐射等，此时的电路就应该视为高速电路。
在高速电路中，信号的上升沿和下降沿包含很多高频成分，当信号在传输线上传输时，这些高频成分就会使传输线的阻抗特性突出出来。
如果负载端阻抗与传输线阻抗不匹配，就会有部分能量从负载端反射回源端，和源端信号叠加，从而造成过冲(包括上冲和下冲)。
如果此时源端阻抗与传输线阻抗不匹配，则能量再次从源端反射到负载端，如此反复，就形成振铃，如图1所示。
串扰是由于信号之间的耦合造成的，这种耦合分为容性耦合和感性耦合。
容性耦合是因为信号线间存在互容，高频电流就会从一根信号线串入另一根信号线，破坏被干扰信号线上的信号质量。
感性耦合是指信号线上的高频电流会产生磁场，从而在其它闭合电路中产生感生电压，破坏被干扰电路上的信号质量。
上面谈及的影响信号完整性的几个主要因素，都可以采取适当的措施加以减轻，有的甚至可以消除，抗匹配是一种很好的解决信号完整性问题之措施，常见的阻抗匹配有以下几种。
高速互连系统的信号完整性研究
高速互连系统的信号完整性研究高速互连系统的信号完整性研究互联网的飞速发展带来了大规模的数据交换需求，而高速互连系统在这个过程中扮演了至关重要的角色。
高速互连系统的信号完整性研究成为了当前的热点领域之一。
本文将从信号完整性的定义、相关的影响因素以及研究方法等方面探讨高速互连系统的信号完整性研究。
高速互连信号的完整性是指信号从发送器到接收器之间保持其预期的波形、振幅和时序的能力。
而信号完整性的研究则是为了保证高速互连的稳定工作，减少信号失真、抖动和干扰等问题。
信号完整性受到许多因素的影响，其中包括传输介质、信号源、信号传播路径、阻抗匹配、功率供应和环境条件等。
传输介质的选择对信号完整性有着重要的影响，常见的传输介质包括电路板、电缆和光纤等。
不同的传输介质对信号的传播速度、阻抗匹配以及抗噪声能力有着不同的要求。
此外，信号源的发射功率和波形也会对信号完整性产生影响。
同时，信号传播路径中的噪声、衰减以及耦合也是需要考虑的因素。
阻抗匹配是保证信号在传播过程中能够尽可能损失小、反射小的重要手段。
稳定的功率供应也是保证信号完整性的关键。
最后，环境条件包括温度、湿度和干扰等也会对信号完整性产生一定的影响。
在高速互连系统的信号完整性研究中，有许多研究方法和技术被广泛应用。
其中，仿真和测试是最常用的手段之一。
通过仿真可以对信号完整性进行快速、准确的分析和评估。
常见的仿真方法包括时域仿真和频域仿真等。
时域仿真可以提供波形、时序和抖动等信息，频域仿真则可以提供频谱和功率谱等信息。
测试是验证仿真结果的重要手段，常见的测试方法包括眼图测量、串扰测量和时钟抖动测量等。
此外，还有一些辅助手段如信号完整性分析软件和噪声抑制技术等也可以用于提高高速互连系统的信号完整性。
除了仿真和测试外，优化设计也是高速互连系统信号完整性研究中的重要方法。
通过合理的设计，可以优化信号传输路径，减少阻抗不匹配和信号反射，提高系统的抗干扰能力。
常见的优化设计方法包括信号预加重、匹配网络设计和功耗优化等。
信号完整性对于高速电路设计的重要性分析
信号完整性对于高速电路设计的重要性分析在高速电路设计中，信号完整性是一个非常重要的概念。
信号完整性指的是在信号的传输过程中，信号保持其原始形态，不受噪声、失真和干扰的影响，以确保系统的可靠性和性能。
在现代的高速电路设计中，信号的频率越来越高，信号上升沿和下降沿的时间越来越短，信号的传输速度越来越快，因此信号完整性就显得尤为重要。
首先，信号完整性对于系统的可靠性至关重要。
在高速电路中，信号的传输距离往往比较长，信号在传输过程中容易受到干扰、噪声和失真的影响，从而导致信号的不完整性。
如果信号传输过程中发生了失真，可能会导致系统的错误操作，甚至导致系统崩溃。
因此，保持信号的完整性可以保证系统的稳定和可靠性。
其次，信号完整性对于系统的性能也有着重要的影响。
在高速电路中，信号的频率和传输速度非常高，而且信号的上升时间和下降时间非常短，因此信号波动和失真的情况更容易发生。
如果信号受到失真和干扰，可能会导致系统的性能下降，数据传输速率减慢，甚至数据丢失。
通过保持信号的完整性，可以避免信号受到干扰和失真，提高系统的性能和数据传输的稳定性。
此外，信号完整性还对于功耗和电磁兼容性有着重要的影响。
在高速电路中，信号的传输过程会产生一定的功耗，如果信号受到失真和干扰，可能会导致功耗增加，影响系统的能效。
另外，失真和干扰还会导致电磁干扰的产生，影响系统的电磁兼容性。
因此，通过保持信号的完整性，可以减少信号传输过程中的功耗和电磁干扰，提高系统的能效和电磁兼容性。
在高速电路设计中，要保持信号的完整性，需要采取一系列的措施。
首先，在布线设计中，需要避免信号走线过长、过细，避免信号路径上发生串扰和电磁干扰。
其次，在信号传输过程中，需要采用合适的阻抗匹配技术，确保信号的传输质量。
此外，还需要采用合适的终端电阻和阻抗匹配网络，降低信号的反射和回波，保证信号的波形完整性。
此外，在高速电路设计中，还需要考虑信号功耗、时钟分配、布局规划等问题，保证系统的稳定性、可靠性和性能。
高速数据传输连接器信号完整性分析与质量控制研究
高速数据传输连接器信号完整性分析与质量控制研究摘要:本研究旨在探讨高速数据传输连接器的信号完整性分析与质量控制，以满足现代通信技术的需求。
我们基于该领域的最新发展，建立了一个主要论点：通过精确的信号完整性分析和有效的质量控制，可以提高连接器的性能和可靠性，从而实现更快速、更稳定的数据传输。
我们将在摘要中介绍关键的研究方法和结果，以支持这一主要论点。
关键词:高速数据传输，连接器，信号完整性，质量控制引言:在当今数字时代，高速数据传输连接器的重要性愈发凸显。
随着信息交换速度的不断提高，连接器的信号完整性和质量控制变得至关重要。
一些关键问题涉及到了连接器设计、材料选择、制造工艺和测试方法的创新。
然而，要实现更高速、更可靠的数据传输，需要深入研究和探讨。
本研究的关键目标是通过深入的信号完整性分析和严格的质量控制来解决这些挑战，以确保连接器在高速数据传输中的稳定性和性能。
我们将探讨各种可能的方法和技术，以满足现代通信技术的不断发展需求。
通过本研究，我们有望为高速数据传输连接器的设计和制造提供新的思路和方法，为数字通信领域的进步贡献一份力量。
1.高速数据传输连接器的信号完整性问题1.1 信号完整性问题的背景与重要性随着数字通信技术的飞速发展，高速数据传输连接器已经成为现代通信系统的核心组成部分。
然而，随之而来的挑战之一是信号完整性问题，这一问题严重影响着数据传输的性能和可靠性。
在这一部分，我们将深入探讨信号完整性问题的背景和其重要性。
在高速数据传输中，信号完整性关乎信号在传输过程中是否能够保持其原始状态。
这包括信号的波形、幅度、时序等方面。
信号的完整性问题可能导致信号失真、时钟偏移、串扰等问题，从而降低了数据传输的质量和可靠性。
特别是在高频率和高数据速率的情况下，这些问题更加突出，因为信号在电路中的传播会受到更多的影响。
信号完整性问题的重要性在于它直接影响了通信系统的性能。
在数据中心、通信网络、高性能计算和各种嵌入式系统中，数据传输速度的提升是至关重要的。
芯片设计中的高速信号完整性分析方法是什么
芯片设计中的高速信号完整性分析方法是什么在当今的科技时代，芯片作为电子设备的核心组件，其性能和可靠性至关重要。
而在芯片设计中，高速信号完整性分析是确保芯片正常运行的关键环节之一。
那么，究竟什么是高速信号完整性分析方法呢？要理解高速信号完整性分析，首先得明白高速信号的特点。
在芯片中，高速信号的传输速度极快，频率高，信号的上升和下降时间短。
这就带来了一系列问题，比如信号的反射、串扰、衰减等。
如果这些问题得不到妥善解决，就会导致信号失真，从而影响芯片的性能和稳定性。
高速信号完整性分析方法的第一步是建立准确的电路模型。
这就像是为芯片的电路绘制一幅精确的地图。
模型中要包括芯片中的各种元件，如电阻、电容、电感等，以及它们之间的连接关系。
通过使用专业的电路仿真软件，可以对这些模型进行模拟和分析，预测信号在电路中的传输情况。
在建立电路模型时，需要考虑到各种因素对信号的影响。
比如，线路的阻抗匹配就是一个非常重要的因素。
如果线路的阻抗不匹配，就会导致信号反射，使得信号的波形发生畸变。
为了实现良好的阻抗匹配，需要精心设计线路的宽度、厚度、间距等参数。
信号的串扰也是高速信号完整性分析中需要重点关注的问题。
当多条线路靠得很近时，信号之间就会相互干扰，这就是串扰。
为了减少串扰的影响，在芯片布局布线时，要合理安排线路的走向和间距，采用屏蔽措施等。
另一个重要的分析方法是对信号的传输线进行特性分析。
传输线的特性包括其电阻、电感、电容等参数，这些参数会影响信号的传输速度和衰减程度。
通过对传输线特性的分析，可以选择合适的传输线类型和材料，以优化信号的传输性能。
电源完整性也是高速信号完整性分析的重要组成部分。
芯片中的电源供应必须稳定可靠，否则会导致芯片工作不正常。
在分析电源完整性时，要考虑电源的分布网络、去耦电容的布局等因素，以确保电源噪声在可接受的范围内。
电磁兼容性分析也是必不可少的。
随着芯片工作频率的提高，电磁辐射和干扰问题变得越来越突出。
信号完整性总结
2.信号完整性问题一般分为四种：单一网络的信号质量、相邻网络间的串扰、轨道塌陷和电磁干扰。
6.使用三种级别的分析来计算电气效应——经验法则、解析近似和数值仿真工具，这些分析可以应用于建模和仿真。
7.测量无源器件和互连线的电气特性的仪器一般有三种：阻抗分析仪、网络分析仪、时域反射计。
这些仪器对减小设计风险、提高建模和仿真过程精度的可信度起着重要作用。
8.四种信号完整性问题的一般解决方法，信号质量（设计原则）：信号在经过整个互连线时所感受到的阻抗应相同。
串扰：保持线条间的间隔大于最小值，并使线条与非理想返回路径间的互感最小。
轨道塌陷：使电源/地路径的阻抗和电流噪声最小。
电磁干扰：使带宽以及地阻抗最小，采取屏蔽措施。
4. 数字信号的上升时间通常是从终值的10%到90%的时间。
5. 正弦波是频域中惟一存在的波形。
6. 傅里叶变换是将时域波形变换成由其正弦波频率分量组成的频谱。
7. 理想方波的频谱的幅度以速率1/f下降。
8. 去掉方波中的较高频率分量，上升时间就会增加。
9. 与同频率理想方波的同次谐波相比，一般信号的带宽是指“有效”的最高正弦波频率分量。
10. 信号带宽是0.35/(信号的上升时间)，一个经验公式。
12. 测量带宽是指有良好精度时的最高正弦波频率。
13. 模型的带宽是指采用该模型描述后的预测值与互连线的实测性能能很好吻合时的最高正弦波频率。
14. 互连线带宽是指互连线传输性能满足指标时的最高正弦波频率。
15. 互连线3dB带宽指的是信号衰减小于—3dB时的正弦波频率。
1.阻抗是一个描述所有信号完整性问题及解决方法的很有效的概念。
2.阻抗描述了互连线或元件中电压和电流的。
从根本上说，它是器件两端的电压与流经器件的电流之比。
3.不要把构成实际硬件的真实电路元件相混淆，理想电路元件是对真实世界的近似数学描述。
6.虽然阻抗的定义在时域和频域中是相同的，但是在频域中总结电容电感的描述方法则更简单更容易。
高速电路中的信号完整性问题
高速电路中的信号完整性问题摘要：介绍高速电路的特点，引入高速电路中的信号完整性问题，讨论了影响高速电路信号完整性的因素，介绍分析信号完整性的模型和仿真工具。
关键词PCB 信号完整性分析1.概述所谓高速数字电路,是指由于信号的高速变化而使得电路中的模拟特性,如导线的电感,电容等发生作用的电路。
高速数字电路一般来说频率较高，电容电阻的特性变化较快。
信号变化速度较快时,容抗感抗的值将无法忽略。
同时两个互不相连的导线之间也会产生无法忽略的感应电流和感应电压。
正是因为这些新特点,从而使得高速电路设计时,产生了许多需要考虑的新问题:信号的反射,地弹,振铃,以及信号间的串扰。
基于以上这些原因，我们要对PCB 进行信号完整性的分析。
2.信号完整性2.1 信号完整性（SI）定义信号完整性是指信号在信号线上的质量。
信号具有良好的信号完整性是指信号在需要的时候，具有所必需达到相应的电压电平和时间指标。
信号完整性具有以下两个基本条件：（1）空间完整性，又称信号幅值完整性，为满足电路的最小输入高电平和最大输入低电平要求；（2）时间完整性，为满足电路的最小建立和维持时间。
2.2 信号完整性解决的主要问题（1）电源分布电源分布网络是高速电路板设计中最重要的考虑因素。
电源分布网络必须为低噪声的电路板上各部分电路提供一个低噪声的电源，包括VCC 和接地。
电源分布网络同时还得为电路板上所有产生或接受的信号提供一个信号回路。
（2）串扰（Crosstalk）串扰是指线迹之间不必要的信号耦合，它可以是电容性的或者是电感的。
电容性串扰是指信号线路之间的信号电容耦合，当线路以一定的距离彼此靠近时，会出现这种情况。
电感的串扰可以看作是不需要的变压器的原线圈和次级线圈之间的信号耦合。
变压器的线圈就是电路板或者系统上的电流环路，它可能是由无效的布局造成的人造环路，也可能是信号路径和信号返回路径综合形成的自然环路。
（3）反射、过冲、振铃、多次跨越逻辑电平错误传输过程中的任何不均匀(如阻抗变化、直角线或过孔)都会引起信号的反射，反射的结果对模拟信号（正弦波）将形成驻波，对数字信号则表现为上升沿、下降的振铃和过冲。
高速数字系统中的信号完整性及实施方案
还要选择合适的位置放置去耦电容，做到有效地旁路电 层 源和地线上的反弹噪声； 最后是在印制板的顶（ =4/ ） 和底（ 层大面积铺铜， 用较多的过孔将这些地 14==4* ） 平面连接在一起， 这 些 措 施 对 解 决 5*3 和 电 源 噪 声 都 能 起到积极的作用。 该系统采用自顶向下的设计方案， 首先进行系统级 设计， 将兼容的器件放置在相对集中的区域； 然后进行 重要信号的设计， 保证在重要信号的设计规则下顺利布 串扰等噪声； 最 线； 接 下 来 用 5’) 软 件 辅 助 消 除 反 射 、 后 进 行 电 源 和 5*3 设 计 。 该 系 统 现 已 调 试 通 过 ， 实践证 明以上保证信号完整性的措施是必要而且正确的。 随着新工艺、 新器件的迅猛发展， 高速器件的应用 变得越来越普遍， 高速电路设计也就成了普遍需要的技 术。 信号完整性的分析在高速设计中的作用 举足轻重， 只有解决好高速设计中的信号完 整性， 高速系统才能准确、 稳定地工作。 本文 提出了若干保证信号完整性的方法和措施， 并通过具体高速数字系统的设计和实现， 验 证了这些方法的可行性， 仅供硬件工程师借 鉴和参考。 参考文献
图 + 高速数字系统框图
首先对系统进行分割，系统中不仅有高速部分， 也 有异步的低速部分，分割的目的是要重点保护高速部 分 。 3<, 与 <-<=)/ 、 <3=)/ 接 口 是 同 步 高 速 接 口 @ 对 它 的处理是保证信号完整性的关键； 与 2021 、 2>)<6 、 2,A 速率可以通过寄存器进行设置， ?) 接 口 采 用 异 步 接 口 ， 信 号 完 整 性 要 求 容 易 达 到 。高 速 设 计 部 分 要 求 信 号 线 尽 量短， 尽 量 靠 近 3<, 。 如 果 将 3<, 的 信 号 线 直 接 接 到 所 有 的 外 设 上 ， 一 方 面 3<, 的 驱 动 能 力 可 能 达 不 到 要 求 ， 另一方面由于信号布线长度的急剧增加， 必然会带来严 重的信号完整性问题。所以， 在该系统中具体的处理办 法是将高速器件与异步低速器件进行隔离 （ 如图 + 所 示） ， 在 这 里 采 用 ;0 的 <B5+>C;6#4!!+D 实 现 数 据 隔
高速光互连电路的信号完整性研究的开题报告
高速光互连电路的信号完整性研究的开题报告一、选题背景随着电子设备和通信网络的不断发展，数据处理和传输速率越来越快，高速光互连技术也越来越重要。
高速光互连是指在芯片内部或板间连接中使用光纤代替电线进行通信传输。
高速光互连的应用范围广泛，包括数据中心、超级计算机、高速公路通信系统等领域都有应用。
高速光互连电路有很多方面需要研究，其中信号完整性是其中一个非常重要且广泛涉及的问题。
在高速光互连电路中，信号完整性的研究主要包括信号传输、噪声干扰、时序关系、射频阻抗匹配等方面的问题。
因此，通过对高速光互连电路的信号完整性研究，可以有效地提高高速光互连电路的性能和可靠性，为相关领域的广泛应用提供支撑。
二、研究目的和意义本研究主要针对高速光互连电路中的信号完整性问题进行深入研究，主要目的和意义有如下几点：1. 通过深入研究高速光互连电路中的信号传输、噪声干扰、时序关系等问题，可以对高速光互连电路的性能和可靠性进行有效提升。
2. 通过对高速光互连电路中射频阻抗匹配问题的研究，可以优化电路的整体设计，提高其运行效率。
3. 本研究所得到的结论和建议可以为高速光互连电路的相关设计和应用提供参考和支撑，有助于推动高速光互连技术的发展和推广。
三、研究内容和方法本研究主要包括以下研究内容：1. 针对高速光互连电路信号的传输特性、噪声干扰、时序关系、射频阻抗匹配等进行深入研究，并对研究结果进行归纳和总结。
2. 对高速光互连标准和规范进行收集和整理，深入了解不同标准和规范对高速光互连电路信号完整性的相关要求。
3. 采用仿真、实验等方法对高速光互连电路的信号完整性进行测试和验证，收集并分析相关数据，得出相应的结论和建议。
四、预期成果本研究的预期成果包括：1. 对高速光互连电路中信号完整性问题进行深入研究，总结出各种光互连电路信号完整性的优化方法和技术。
2. 整理和归纳不同高速光互连标准和规范对信号完整性的相关要求，为高速光互连电路的设计和应用提供参考。
