预应力计算钢绞线伸长量计算一

预应力计算钢绞线伸长量计算一、主要计算公式1.伸长量计算公式：L=△（P平×L）/（E×A）（1）L△：钢绞线伸长量，㎝P平：钢绞线平均张拉力，N L：钢绞线长度，㎝E：钢绞线弹性模量，MPa 一般图纸中有说明，但以试验室实测数据为准；A：钢绞线截面积，单根φ15.24钢绞线有效截面积为140㎜2 2.平均张拉力P平=P×｛1-e-(kL+µθ）｝/(KL+µθ) (2) P:张拉端张拉力，单根钢绞线张拉力P=1860×0.75×140=195.3KN K：孔道摩擦影响系数，图纸中有说明；µ：钢绞线与孔道的摩擦系数，图纸中有说明，θ：从张拉端至计算截面的孔道切线转角之和，当有平弯时同样参与计算, Rad(弧度) 二、示例图中L1=5米，L2=8，L3=10；θ1=10.30，θ2=8.10，θ3=5.60 钢绞线为15束，弹性模量E=2.0×105MPa, µ=0.15; k=0.001 计算过程如下：1.θ=(10.3+8.1+5.6)/180×π=0.419(Rad);2.根据P平=P×｛1-e-(kL+µθ）｝/(KL+µθ) =195.3×15×｛1-e-(0.001×23+0.15×0.419）｝/(0.001×23+0.15×0.419) =2807.3KN3.根据L=△（P平×L）/（E×A）=（2807.3×23）/（2.0×105×140×15）=15.3㎝三、其它1.一般估计时每米钢绞线按伸长0.6㎝考虑，2.两端张拉时算出一半×2，3.根据校顶报告计算张拉力时采用内差法；4.有平弯时也要参与计算。

5.因为误差极小，所以，可用钢绞线的切线长可代替钢绞线长预应力施工工艺)6)6)6)波纹管铺设波纹管铺设波纹管铺设波纹管铺设、、、、锚垫板安装工艺锚垫板安装工艺锚垫板安装工艺锚垫板安装工艺①波纹管要逐根进行外观检查，表面不得有砂眼，咬口必须牢固、不得有松动现象。

预应力钢绞线理论伸长量计算实例

预应力钢绞线理论伸长量计
按两端张拉,采用精确计算法和简化计算分别计算：
如LT40-09图菜子大桥边梁N1,预应力筋采用一束8φ的钢绞线束,张拉控制力F=×8=,Ay=140×8=1120mm2,Ey=×105Mpa,设孔道采用预埋金属波纹管成型,μ=、k=;
1立面布置图
1、精确计算：
将40mT梁的半个曲线预应力筋分成三段,采用桥梁规范公式分段计算：
当AB、CD为直线预应力筋时,θ=0
ΔL=PL/AyEy×1-e-kL/KL 公式①当BC为曲线预应力筋时,θ=180/πR
ΔL=PL/AyEy×1-e-KL+μθ/KL+μθ公式②
=Fi×e-KL+μθ公式③各段终点力N
终
各段平均张拉力P
= Fi×1-e-KL+μθ/KL+μθ公式④
平
各段参数表表1
将表1中数据代入公式①、公式②：
分段求得ΔL=2×∑ΔL =
2、简化计算：
将表1中的数据代入下式：
ΔL=P L/AyEy P近似平均张拉力公式⑤分段求得ΔL=2×∑ΔL=
通过以上计算可以看出,采用精确计算和简化计算所得的结果相比,两者差值非常小,所以采用简化计算法是完全能满足曲线预应力张拉理论伸长值的计算精度要求的;。

后张法张拉理论伸长量计算公式

后张法张拉理论伸长量计算公式钢束理论和实际伸长量计算一．预应力筋张拉伸长值计算：VL= -(kx+u )-(kL+u )0Pe dx PL(1- e )AyEg AyEg (kL+u )L θθθ=?式中：VL------预应力筋理论伸长值，mmL--------预应力筋的长度，mmX--------从张拉端至计算截面孔道长度，mA y -------预应力筋截面面积，mm 2E g ------预应力筋的弹性模量，Mpa ，P--------预应力筋张拉端的张拉力，Nθ—从张拉端至计算截面曲线孔道部分切线的夹角之和，rad k------孔道每米局部偏差对摩擦的影响系数根据实测调整u---预应力筋与孔道壁的摩擦系数根据实测调整从上述计算过程可以看出，理论伸长量跟张拉控制应力有关，与具体每束钢绞线根数无关。

二期恒载为100≤q ≤110kN/m 、110≤q ≤120kN/m 、120≤q ≤130kN/m ，三种二期恒载分级预张拉和初张拉的锚下张拉控制应力相同均为800Mpa ，所以三种二期恒载分级下的预初张拉钢束理论伸长量是一样的。

终张拉锚下控制应力汇总表二期恒载分级100≤q ≤110kN/m 110≤q ≤120kN/m 120≤q ≤130kN/m 锚下张拉控制应力Mpa 1255 1265 1265 终张拉:二期恒载100≤q ≤110kN/m 的锚下张拉控制应力为1255Mpa;二期恒载1110≤q ≤120kN/m 、120≤q ≤130kN/m 的锚下张拉控制应力均为为1265Mpa,锚下张拉控制应力相同其钢束理论伸长量也相同。

二．钢束实际伸长量及回缩量计算：a．张拉伸长实测值的计算公式:⊿k=δ油缸k+δ夹片k-δ油缸初-δ夹片初其中：⊿k---两段工具锚之间的钢绞线在P=P控-P初荷载作用下的伸长值（包括千斤顶内钢绞线伸长）δ油缸k----张拉控制荷载下，油缸伸长长度。

δ夹片k---张拉控制荷载下，工具锚夹片外露长度。

后张法预应力钢绞线张拉伸长值的计算

后张法预应力钢绞线张拉伸长值的计算预应力钢绞线是现代建筑中常用的一种材料，它通过施加张拉力来提供建筑物的强度和稳定性。

在实际的工程中，了解钢绞线的张拉伸长值是非常重要的，可以帮助工程师正确设计和施工建筑物。

钢绞线的张拉伸长值是指在施加一定的加载力后，钢绞线在长度方向上产生的伸长量。

这个伸长量可以用公式来计算：△L=P*L/AE其中，△L是钢绞线的伸长量，P是施加在钢绞线上的加载力，L是钢绞线的原始长度，A是钢绞线的截面积，E是钢绞线的弹性模量。

在计算钢绞线的伸长量时，需要提供一些已知的参数，包括钢绞线的截面积、弹性模量和施加在钢绞线上的加载力。

这些参数可以通过实验室测试和工程设计手册来获得。

在实际的工程中，通常使用预应力法来施加加载力。

预应力法是通过预先施加一定的张拉力来使钢绞线产生预应力，然后再施加混凝土以形成一个整体结构。

这种方法可以提高建筑物的强度和承载能力。

在预应力钢绞线的计算中，首先需要确定所需的预应力量。

这个预应力量可以根据工程设计要求来确定。

例如，在桥梁工程中，根据桥梁的跨度和荷载要求，可以确定所需的预应力量。

然后，根据预应力量和钢绞线的截面积，可以计算出所需的加载力。

在实际的施工中，通常使用专门的张拉设备来施加加载力。

这个设备可以通过应用力学原理将加载力转移到钢绞线上。

施加加载力后，需要测量钢绞线的伸长量，可以使用测量仪器来进行测量。

测量完钢绞线的伸长量后，可以计算出钢绞线的应力值。

计算钢绞线的应力值非常重要，可以用来评估钢绞线的性能并确保工程的安全性。

根据钢绞线的应力值，可以进行进一步的设计和分析，确保建筑物的结构稳定和可靠。

总之，预应力钢绞线的张拉伸长值计算是建筑工程中的一项重要任务。

通过正确计算钢绞线的伸长量和应力值，可以确保建筑物的结构安全和可靠。

在实际的施工中，需要根据工程设计要求和测量设备来进行计算和测量。

这些计算和测量可以帮助工程师正确设计和施工预应力结构。

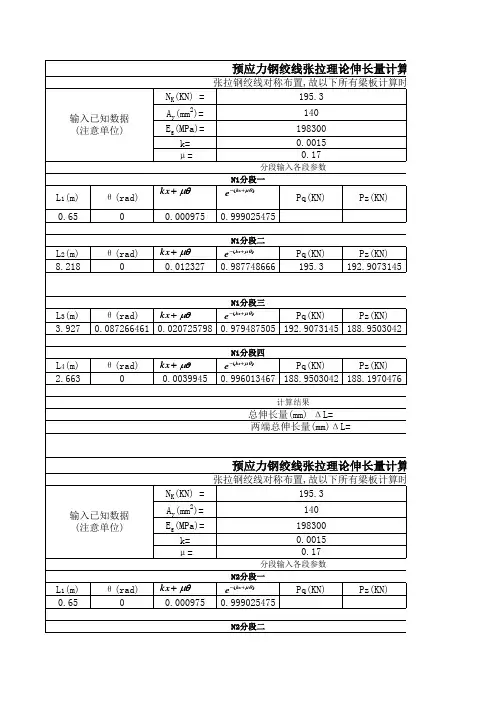

预应力钢绞线张拉伸长量计算
