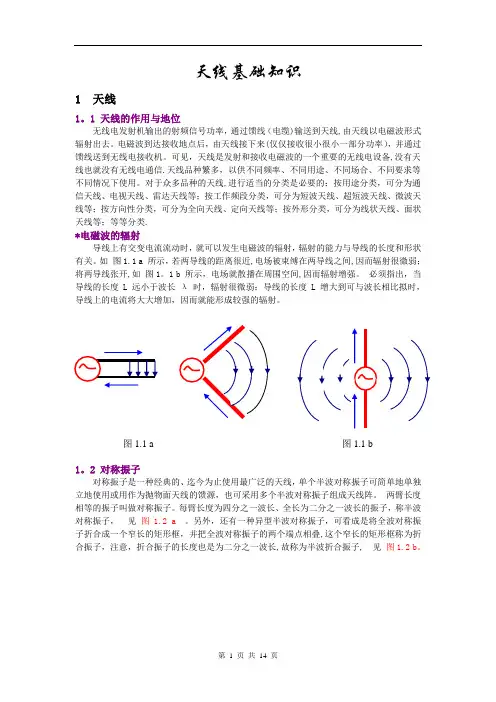

天线基础知识
天线基础知识1 天线1。
1 天线的作用与地位无线电发射机输出的射频信号功率，通过馈线（电缆)输送到天线,由天线以电磁波形式辐射出去。
电磁波到达接收地点后，由天线接下来(仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。
可见，天线是发射和接收电磁波的一个重要的无线电设备,没有天线也就没有无线电通信.天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。
对于众多品种的天线,进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类.*电磁波的辐射导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。
如图1.1 a 所示，若两导线的距离很近,电场被束缚在两导线之间,因而辐射很微弱；将两导线张开,如图1。
1 b 所示，电场就散播在周围空间,因而辐射增强。
必须指出，当导线的长度 L 远小于波长λ 时，辐射很微弱；导线的长度 L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。
图1.1 a 图1.1 b1。
2 对称振子对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子，见图1.2 a。
另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠,这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长,故称为半波折合振子, 见图1.2 b。
图1。
2 a 图1。
2 b 1。
3 天线方向性的讨论1.3.1天线方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。
