直流无刷电机及其驱动技术教学教材
无刷直流电机原理(个人整理版)PPT课件
3.5反电动势
3.工作原理 BLDC 电机转动时，每个绕组都会产生叫做反电动势的电压，根据 楞次定律，其方向与提供给绕组的主电压相反。这一反电动势的极性与励 磁电压相反。反电动势主要取决于三个因素：
转子角速度
转子磁体产生的磁场
定子绕组的匝数
电机设计完毕后，转子磁场和定子绕组的匝数都是固定的。唯一决 定反电动势的因素就是角速度，或者说转子转速，随着转子转速的提高， 反电动势也随之增加。反电动势常数可用于估计给定转速下的反电动势。
定、转子磁芯均由高频导磁材 料(如软磁铁氧体)制成。
定子有6个级，间隔的三个极 为同一绕组，接高频电源，作为 励磁极，其他为感应极，作为输 出端。
电机运行时，输入绕组中通以 高频激磁电流，当转子扇形磁芯 处在输出绕组下面时，输入和输 出绕组通过定、转子磁芯耦合， 输出绕组中则感应出高频信号， 经滤波整形和逻辑处理后，即可 控制逆变器开关管。
1. 线性型 2. 开关型 3. 锁存型
2.5.4旋转变压器
2.结构构成 旋转变压器的输出电压与转子转角呈一定的函数关系，它又是一种精密测位用的 机电元件，在伺服系统、数据传输系统和随动系统中也得到了广泛的应用。 这种变压器的原、副边绕组分别装在定、转子上。原、副边绕组之间的电磁耦合 程度由转子的转角决定，意味着：转子绕组的输出电压大小及相位必然与转子的转 角有关。
我们把这种利用电子电路来实现电枢绕组内电流变化的物理过程称为电子换向 （相）或“换流”。每“换流”一次，定子磁状态就改变一次，连续不断地“换流”， 就会在工作气息内产生一个跳跃式的旋转磁场。
1.3无刷直流电机与有刷直流电机比较
1.特点应用
特性
无刷直流电机
换向器 寿命
基于霍尔传感器的电子换向 较长
《无刷直流电机》课件
无刷直流电机结构简单，维护成本较低，而交流电机结构复杂，维护 成本较高。
与永磁同步电机的比较
磁场结构
无刷直流电机采用电子换向，没有永磁同步电机的永磁体，因此 磁场结构不同。
调速性能
永磁同步电机具有较高的效率和转矩密度，但调速范围较窄；而无 刷直流电机调速范围广，适用于多种应用场景。
成本与维护
可靠性
总结词
无刷直流电机具有较高的可靠性，能够保证长期稳定运行。
详细描述
无刷直流电机采用电子换向技术，减少了机械磨损和故障，因此具有较高的可靠 性。此外，无刷直流电机还具有较长的使用寿命和较低的维护成本，这使得它在 需要高可靠性的应用中成为理想选择，如医疗器械、军事装备等领域。
04
无刷直流电机的驱动控制
无刷直流电机的成本和维护相对较低，而永磁同步电机由于使用了 永磁材料，成本较高，但具有更高的效率和性能。
感谢您的观看
THANKS
05
无刷直流电机的发展趋势 与挑战
技术发展趋势
1 2 3
高效能化
随着技术的进步，无刷直流电机在效率、功率密 度和可靠性方面不断提升，以满足更广泛的应用 需求。
智能化控制
通过引入先进的控制算法和传感器技术，实现无 刷直流电机的智能化控制，提高其性能和稳定性 。
集成化设计
将无刷直流电机与其他部件（如驱动器、传感器 等）集成在一起，简化系统结构，降低成本。
详细描述
无刷直流电机采用先进的电子换向技术，避免了传统直流电 机机械换向器的损耗，因此具有更高的效率和功率密度。这 使得无刷直流电机在需要高效率和高功率密度的应用中表现 出色，如电动工具、电动车等领域。
调速性能
总结词
无刷直流电机具有优良的调速性能，可满足不同应用需求。
无刷直流电机的驱动及控制教材
无刷直流电机驱动James P. Johnson, Caterpiller公司本章的题目是无刷直流电动机及其驱动。
无刷直流电动机（BLDC）的运行仿效了有刷并励直流电动机或是永磁直流电动机的运行。
通过将原直流电动机的定子、转子内外对调—变成采用包含电枢绕组的交流定子和产生磁场的转子使得该仿效得以可能。
正如本章中要进一步讨论的，输入到BLDC定子绕组中的交流电流必须与转子位置同步更变，以便保持磁场定向，或优化定子电流与转子磁通的相互作用，类似于有刷直流电动机中换向器、电刷对绕组的作用。
该原理的实际运用只能在开关电子学新发展的今天方可出现。
BLDC电机控制是今天世界上发展最快的运动控制技术。
可以预见，随着BLDC的优点愈益被大家所熟知且燃油成本持续增加，BLDC必然会进一步广泛运用。
2011-01-3023.1 BLDC基本原理在众文献中无刷直流电动机有许多定义。
NEMA标准《运动/定位控制电动机和控制》中对“无刷直流电动机”的定义是：“无刷直流电动机是具有永久磁铁转子并具有转轴位置监测来实施电子换向的旋转自同步电机。
不论其驱动电子装置是否与电动机集成在一起还是彼此分离，只要满足这一定义均为所指。
”图23.1 无刷直流电机构形2011-01-31若干类型的电机和驱动被归类于无刷直流电机，它们包括：1 永磁同步电机（PMSMs）；2 梯形反电势(back - EMF)表面安装磁铁无刷直流电机；3 正弦形表面安装磁铁无刷直流电机；4 内嵌式磁铁无刷直流电机；5 电机与驱动装置组合式无刷直流电机；6 轴向磁通无刷直流电机。
图23.1给出了几种较常见的无刷直流电机的构形图。
永磁同步电机反电势是正弦形的，其绕组如同其他交流电机一样通常不是满距，或是接近满距的集中式绕组。
许多无刷直流电机的绕组也是这样。
表面安装式磁铁无刷直流电机的反电势波形通常取决于磁铁的磁场取向。
要获得正弦形反电势的一般方法是采用磁铁的并联式磁化方向。
直流无刷电机及其驱动技术教学教材
的导通实现换相。
开关型霍尔传感器
霍尔元件+信号处理电路=霍尔பைடு நூலகம்感器 利用霍尔效应，当施加的磁场达到“动作点”时，OC门
输出低电压，称这种状态为“开”; 当施加磁场达到“释放点” 使OC门输出高电压，称其为
“关” 施密特触发器通过引入“磁场门限”消除振荡现象。
多对转子磁极时霍尔传感器的输出波形及编码
当转子为两对磁极时，如转子旋转一周即360度机械角度时霍尔 传感器输出两个周波即720度电角度。
机械角度是指电机转子的旋转角度,由Θm表示； 电角度是指磁场的旋转角度，由Θe表示。 当转子为一对极时，Θm=Θe；当转子为n对极时，Θe=nΘm。 例如，所示的BLDC 电机转子有两对磁极， 3个霍尔开关间隔60
的方向运动, 如此反复, 就产生了定子磁势与 转子磁势相差60-120度，平均90度的关系。
力矩的波动
换相转矩脉动：每次换相时，由于绕组电感的作用电流不 能突变，电流的过渡过 程 产生力矩波动。
由于转矩存在波动，限制了它在对速度变化比较敏感的场 合的应用。但当速度较高时，负载的转动惯量会对此产生 平滑作用。
无论是开环还是闭环系统，都必须具备转子位置检测、发 出换相信号、调速时对直流电压的PWM控制等基本功能。
BLDC电机的速度---力矩特性曲线
在连续工作区，电机可被加载直至额定转矩Tr. 在电机起停阶段，需要额外的力矩克服负载惯性。这时可
使其短时工作在短时工作区，只要其不超过电机峰值力矩 Tp且在特性曲线之内即可。
2. 工作原理
1）旋转磁场如何产生？
BLDC本质上是一种同步电机，即定子绕组通电产生旋转 磁场，吸引转子磁极与之对准，产生轴的运动。
《直流电机教案版》课件

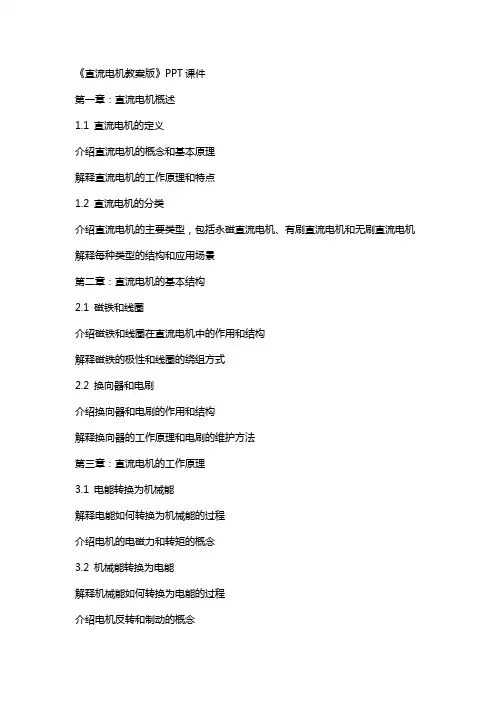

《直流电机教案版》PPT课件第一章：直流电机概述1.1 直流电机的定义介绍直流电机的概念和基本原理解释直流电机的工作原理和特点1.2 直流电机的分类介绍直流电机的主要类型，包括永磁直流电机、有刷直流电机和无刷直流电机解释每种类型的结构和应用场景第二章：直流电机的基本结构2.1 磁铁和线圈介绍磁铁和线圈在直流电机中的作用和结构解释磁铁的极性和线圈的绕组方式2.2 换向器和电刷介绍换向器和电刷的作用和结构解释换向器的工作原理和电刷的维护方法第三章：直流电机的工作原理3.1 电能转换为机械能解释电能如何转换为机械能的过程介绍电机的电磁力和转矩的概念3.2 机械能转换为电能解释机械能如何转换为电能的过程介绍电机反转和制动的概念第四章：直流电机的特性4.1 转速特性介绍转速特性及其与电机参数的关系解释转速与电压、电流和负载之间的关系4.2 转矩特性介绍转矩特性及其与电机参数的关系解释转矩与电流、电压和负载之间的关系第五章：直流电机的控制5.1 开关控制介绍开关控制在直流电机中的应用解释开关控制原理和控制电路5.2 调速控制介绍调速控制在直流电机中的应用解释调速控制原理和控制方法第六章：直流电机的应用6.1 工业应用介绍直流电机在工业生产中的应用，如电动机、搅拌机等解释直流电机在工业应用中的优势和特点6.2 交通工具应用介绍直流电机在交通工具中的应用，如电动汽车、电动自行车等解释直流电机在交通工具应用中的优势和特点第七章：直流电机的维护与保养7.1 日常维护介绍直流电机日常维护的内容和方法解释维护的重要性以及如何延长电机寿命7.2 故障排除介绍常见直流电机故障及其原因解释故障排除方法和预防措施第八章：直流电机的安全操作8.1 操作规范介绍直流电机的安全操作规范和要求解释操作不当可能导致的危险和事故8.2 紧急处理介绍直流电机发生故障时的紧急处理方法解释如何应对突发情况以确保人身和设备安全第九章：直流电机的发展趋势9.1 技术创新介绍直流电机技术发展趋势，如高效、节能、环保等解释新技术在直流电机中的应用和优势9.2 市场前景介绍直流电机市场发展趋势和应用领域分析市场需求和产业发展前景第十章：复习与练习10.1 复习重点内容回顾本课件讲述的主要内容和知识点强调重点和难点，帮助学生巩固记忆10.2 练习题设计一些关于直流电机的问题，包括选择题、填空题和简答题提供答案和解题思路，帮助学生检验学习效果重点和难点解析六、直流电机的应用：这一章节介绍了直流电机在不同领域中的应用，包括工业生产和交通工具。
专题7直流无刷电机控制ppt课件
电枢：铁心、电枢绕组和换向器所组成的旋转部分称为电枢。
有刷电机定子有两个磁极，小电机直接使用永磁体做励磁磁场，大功率电机用励磁线圈 产生的电磁铁。
使用三极管或者MOS管搭建的H桥驱动电路，可以实现有刷电机速度和方向控制。
电机按一定方向转动时，3个霍尔的输出会按照6步的规律变化，见图
结合之前介绍的BLDC六步控制，在每个霍尔信号都对应一个BLDC控制步，使得BLDC旋 转一个角度，这样可以制作下表：
特别注意，一般BLDC厂家都会给出一个霍尔传感器和绕组得电情况对应关系表，不一定跟上面 两个表都完全对应一致，但是原理分析都是一致的。
然后，MOS管驱动IC这里用到IR2110S。R2110芯片体积小(SOIC-16)，集成度高(可驱动同 一桥臂两路)，响应快( ton /tof = 120/94 n s )，偏值电压高(<600 V )，驱动能力强，内设
欠压封锁，而且易于调试，并设有外部保护封锁端口。尤其是上管驱动采用外部自举电 容上电，使得驱动电源路数目较其他IC驱动大大减小。对于BLDC驱动需要6个桥臂，需 要用到3片IR2110S来驱动，虽然如此也是仅需要一路10~20V电源，从而大大减小了控制 变压器的体积和电源数目,降低了产品成本,提高了系统的可靠性。 NMOS管的导通基本条件就是VGS大于一定的阈值电压VGS(th)，IRF540的VGS(th)是4V(最 大值)。我们为IR2110S设计的电源电压为15V，IR2110S的低端驱动，即驱动Q6的IRF540， 很容易就实现NMOS管驱动条件。对于高端驱动，即驱动Q5的IRF540，就需要“自举电 路”的支持，自举电路通俗点就是升压电路，电路中的D7二极管和C13电容用于自举电 路，简单来说在该电路中，自举电路的作用是使得IR2110S高端驱动，即IR2110S的第8引 脚HO输出信号可以满足大于VGS(th) 。
《直流电机教案》课件
《直流电机教案》课件第一章：直流电机简介1.1 直流电机的概念介绍直流电机的定义和基本原理解释直流电机的工作原理和结构组成1.2 直流电机的类型区分不同类型的直流电机，如永磁直流电机、有刷直流电机和无刷直流电机等介绍每种类型直流电机的特点和应用领域第二章：直流电机的工作原理2.1 电枢绕组和磁极解释电枢绕组和磁极的作用和相互关系介绍电枢绕组和磁极的构造和特点2.2 电磁感应原理讲解电磁感应原理在直流电机中的应用演示电磁感应实验和解释其原理第三章：直流电机的运行特性3.1 转速和转矩介绍直流电机的转速和转矩的概念分析影响转速和转矩的因素，如电流、电压和负载等3.2 电动势和电流解释直流电机的电动势和电流的关系探讨电动势和电流的调节方法及其影响因素第四章：直流电机的控制技术4.1 电枢电压控制介绍电枢电压控制的方法和原理分析电枢电压控制对直流电机运行的影响4.2 电枢电流控制解释电枢电流控制的方法和原理探讨电枢电流控制对直流电机运行的调节作用第五章：直流电机的应用领域5.1 工业应用介绍直流电机在工业领域的应用实例，如电动汽车、和电梯等分析直流电机在工业应用中的优势和局限性5.2 消费电子应用解释直流电机在消费电子领域的应用实例，如电动玩具、吸尘器和风扇等探讨直流电机在消费电子应用中的发展趋势和挑战。
第六章：直流电机的维护与故障排除6.1 维护注意事项介绍直流电机日常维护的基本要点讲解维护过程中应避免的问题和操作错误6.2 故障排除方法分析常见的直流电机故障及其原因教授故障排除的步骤和技巧，包括诊断和修复第七章：直流电机的节能与环保7.1 节能原理与技术解释直流电机节能的原理和方法探讨节能技术在直流电机中的应用和效果7.2 环保法规与标准介绍环保法规对直流电机的影响分析直流电机环保标准的发展趋势第八章：直流电机在新能源汽车中的应用8.1 新能源汽车概述介绍新能源汽车的定义和分类解释新能源汽车与传统汽车的区别8.2 直流电机在电动汽车中的应用探讨直流电机在电动汽车中的关键作用分析电动汽车中直流电机的发展趋势和技术挑战第九章：直流电机在技术中的应用9.1 电机需求解释技术对电机的要求和特点分析电机应用的挑战和解决方案9.2 直流电机在中的应用案例介绍直流电机在各个关节中的应用实例探讨技术发展对直流电机性能的影响第十章：未来直流电机的发展趋势10.1 新材料与技术创新介绍新材料和技术在直流电机发展中的作用分析未来直流电机技术发展的可能性10.2 市场与应用前景探讨全球直流电机市场的趋势预测直流电机在不同应用领域的前景和机遇重点和难点解析1. 第一章：直流电机简介直流电机的概念：理解直流电机的基本原理和工作方式。
《无刷直流电机》课件
技术创新推动产业
发展
技术创新是无刷直流电机产业发 展的重要驱动力，未来产业的发 展将更加依赖于技术创新的推动 。
产业链不断完善
随着无刷直流电机市场的不断扩 大，产业链上下游企业将不断完 善，形成完整的产业链条。
THANKS
感谢观看
控制电机的输入电压或电流，调节电机的 转速和转矩。
包括控制器、驱动电路和传感器等。
技术要求
发展趋势
需具备高精度控制、快速响应、安全可靠 等特点，以确保电机稳定运行。
随着电力电子技术和控制技术的发展，无 刷直流电机控制系统正朝着数字化、智能 化、网络化的方向发展。
03
无刷直流电机的应用
家电领域
空调
《无刷直流电机》PPT课件
• 无刷直流电机简介 • 无刷直流电机的结构与组成 • 无刷直流电机的应用 • 无刷直流电机的优缺点 • 无刷直流电机的发展趋势与未来展望
01
无刷直流电机简介
定义与特点
在此添加您的文本17字
定义：无刷直流电机是一种电子换相的电机，主要由电机 本体、位置传感器和电子开关线路组成。
在此添加您的文本16字
特点
在此添加您的文本16字
