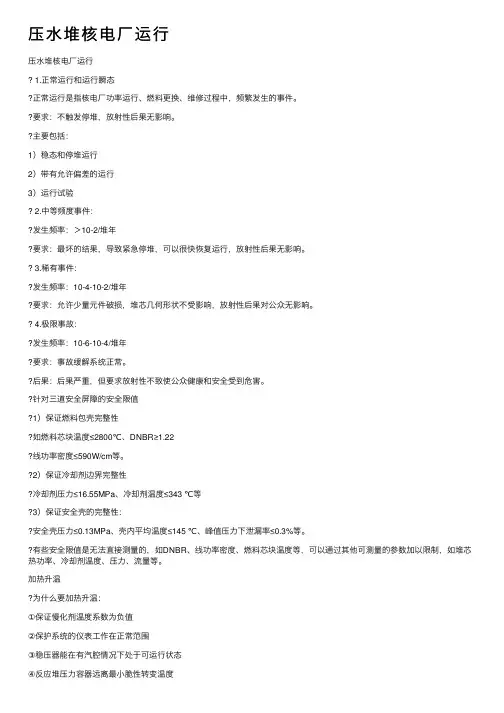

压⽔堆核电⼚运⾏压⽔堆核电⼚运⾏1.正常运⾏和运⾏瞬态正常运⾏是指核电⼚功率运⾏、燃料更换、维修过程中,频繁发⽣的事件。
要求:不触发停堆,放射性后果⽆影响。
主要包括:1)稳态和停堆运⾏2)带有允许偏差的运⾏3)运⾏试验2.中等频度事件:发⽣频率:>10-2/堆年要求:最坏的结果,导致紧急停堆,可以很快恢复运⾏,放射性后果⽆影响。
3.稀有事件:发⽣频率:10-4-10-2/堆年要求:允许少量元件破损,堆芯⼏何形状不受影响,放射性后果对公众⽆影响。
4.极限事故:发⽣频率:10-6-10-4/堆年要求:事故缓解系统正常。
后果:后果严重,但要求放射性不致使公众健康和安全受到危害。
针对三道安全屏障的安全限值1)保证燃料包壳完整性如燃料芯块温度≤2800℃、DNBR≥1.22线功率密度≤590W/cm等。
2)保证冷却剂边界完整性冷却剂压⼒≤16.55MPa、冷却剂温度≤343 ℃等3)保证安全壳的完整性:安全壳压⼒≤0.13MPa、壳内平均温度≤145 ℃、峰值压⼒下泄漏率≤0.3%等。
有些安全限值是⽆法直接测量的,如DNBR、线功率密度、燃料芯块温度等,可以通过其他可测量的参数加以限制,如堆芯热功率、冷却剂温度、压⼒、流量等。
加热升温为什么要加热升温:①保证慢化剂温度系数为负值②保护系统的仪表⼯作在正常范围③稳压器能在有汽腔情况下处于可运⾏状态④反应堆压⼒容器远离最⼩脆性转变温度⑤其他原因:如⽔化学的原因、⽔泵的原因等。
由什么来进⾏加热升温:主要靠⼀次⽔泵来加热升温。
为了保证稳压器容积⾥的⽔和⼀次主回路的⽔同时升温并建⽴汽腔,稳压器的断续式加热器也投⼊运⾏。
加热升温的初始条件①反应堆冷却剂系统·反应堆冷却剂系统含稳压器已完成充⽔排⽓,处于⽔实体状态;·反应堆冷却剂内的硼浓度为冷停堆模式的硼浓度;·反应堆冷却剂系统的温度维持在60℃以下;·反应堆冷却剂系统的压⼒维持在0.345⾄0.689MPa(表压);·反应堆冷却剂泵处于可运⾏状态。

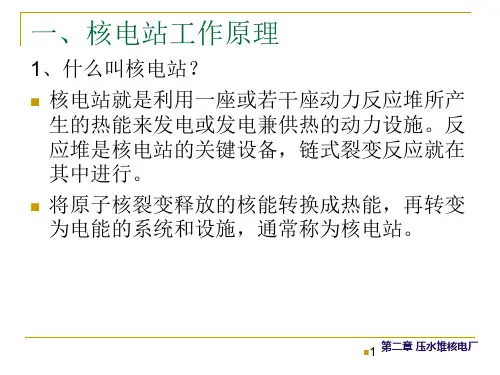

压水堆核电站的厂房布置及安全PPT课件

设计原则
多道屏障 纵深防御 单一故障准则 抗拒自然灾害的功能 辐射计量标准
第二章 压水堆核电厂
2.1 压水堆核电厂概述
它主要由核岛和常规岛组成。压水堆核电站核岛中的四大部
件是蒸汽发生器、稳压器、主泵和堆芯。
核岛中的系统设备主要有压水堆本体,一回路系统,以及为
慢化剂的反应堆,可以直接利用天然铀作为核 燃料。重水堆可用轻水或重水作冷却剂,重水 堆分压力容器式和压力管式两类。 重水堆核电站是发展较早的核电站,有各种类 别,但已实现工业规模推广的只有加拿大发展 起来的坎杜型压力管式重水堆核电站。
6 第二章 压水堆核电厂
二、核电站类型
4、快堆核电站
由快中子引起链式裂变反应所释放出 来的热能转换为 电能的核电站。快堆在运行中既消耗裂变材料,又生产 新裂变材料,而且所产可多于所耗,能实现核裂变材料 的增殖。
商用压水堆核电厂反应堆冷 却剂系统一般有二至四条并 联在反应堆压力容器上的封 闭环路;
整个一回路系统设有一台稳 压器,一回路系统的压力靠 稳压器调节,保持稳定。
核电厂还设置了专设安全设 施和一系列辅助系统。专设 安全设施为一些重大的事故 提供必要的应急冷却措施, 并防止放射性物质的扩散。
二回路系统也设有一系列辅 助系统。
第二章 压水堆核电厂
四环路
第二章 压水堆核电厂
2 循环水系统
循环水系统主要用来为凝汽器提供凝结汽轮机乏汽的冷却水, 分为开式供水和闭式供水。
开式供水:是指以江河湖海为水源,冷却水一次通过,不重复 使用。
闭式供水:把由凝汽器排出的水,经过冷却降温之后,再用循 环水泵送回凝汽器入口重复使用。
核反应堆压水堆控制绪论课件PPT

核反应
在一定条件下,一个原子核与另 一个原子核发生相互作用,导致 原子核发生变化的过程。
链式反应
在核反应过程中,一个中子在裂 变过程中释放出多个中子,这些 中子又继续引发其他原子核裂变 ,形成持续的裂变链。
压水堆的工作原理
压水堆
利用高压水作为冷却剂和慢化剂的反 应堆。
工作原理
在压水堆中,燃料棒在高温高压下发 生裂变反应,释放出能量,同时产生 中子。中子与下一个燃料棒发生链式 反应,维持反应堆的持续运行。
核反应堆压水堆控制绪论 课件
• 引言 • 核反应堆基本原理 • 压水堆结构与系统 • 核反应堆控制 • 核反应堆安全与监管 • 未来核能发展与挑战
01
引言
核能简介
01
02
03
核能
核能是通过核反应从原子 核释放的能量,具有清洁、 高效、可再生的特点。
核能应用
核能主要用于发电、推进、 研究等领域,具有广泛的 应用前景。
反应堆的启动与停堆
启动
在反应堆启动时,需要引入中子源,使链式反应开始进行。
停堆
当反应堆需要停止运行时,可以引入控制棒或化学抑制剂, 吸收中子,使链式反应停止。
03
压水堆结构与系统
反应堆压力壳
总结词
反应堆压力壳是压水堆的核心部分,它包含了核反应堆的活性区域和控制组件。
详细描述
反应堆压力壳是一个厚重的钢制容器,内部装有核燃料组件和控制组件。它承 受着高温高压的反应堆冷却剂,并保持其密封性,以防止放射性物质泄漏。
控制系统的组成与功能
控制系统组成
核反应堆控制系统由传感器、控制器 和执行机构等组成,用于监测和控制 反应堆的运行状态。
控制系统功能
控制系统的功能包括调节反应堆功率、 控制反应性、稳定反应堆运行等,以 确保核反应堆安全、经济和高效地运 行。
《900MW压水堆核电站系统与设备》运行教程 ppt课件

热工设计 292.8℃ 327.2℃
名义 293.4℃ 326.6℃ 310.0℃ 290.8℃
第二节
反应堆压力容 器及堆内构件
压 力 容 器 剖 面 图
ppt课件
24
压力容器及其顶盖整体有三个基本作用:
1. 作为包容反应堆堆芯的容器,起着固定和支撑堆
内构件的作用,保证燃料组件按一定的间距在堆
• 一回路主要辅助系统:如化学和容积控制 系统(RCV)、余热排出系统(RRA)、硼 和水补给系统(REA)等;
• 专设安全设施系统:如安注系统(RIS)、 安全壳喷淋系统(EAS)等;
• 与安全壳相关的通风系统:安全壳换气通 风系统(EBA)、大气监测系统(ETY) 等;
• 三废系统:如废液处理系统(TEU)、硼 回收系统(TEP)等。
连接辅助系统或支持系统的管道、
配件和阀门,直到并包括每条管路
中的第二个隔离阀(从高压侧算
起)。
压力15.5MPa(abs),
满负荷时冷却剂的平均温度310℃ ;
按100%反应堆功率下向二回路系统传 递全部反应堆热功率设计;
设
所有冷却剂系统(RCP)设备都按能
计
适应112℃/h速率加热或冷却瞬态设计, 温度变化率的运行限值为56℃/h,正
基
常运行时,主系统升降温28 ℃/h , PZR为56℃/h 。
准
整个RCP的设计遵照有关文件的规定,在核电 厂正常或事故工况下运行时,由温度、压力、 流量变化引起的机械应力不得超过限值,以确 保反应堆冷却剂系统压力边界的完整性。
1. 传热环路
2. 压力调节原理
系 3. 温度检测旁路(RTD)
统
(resistance temperature detector)
压水堆电厂运行(1章)

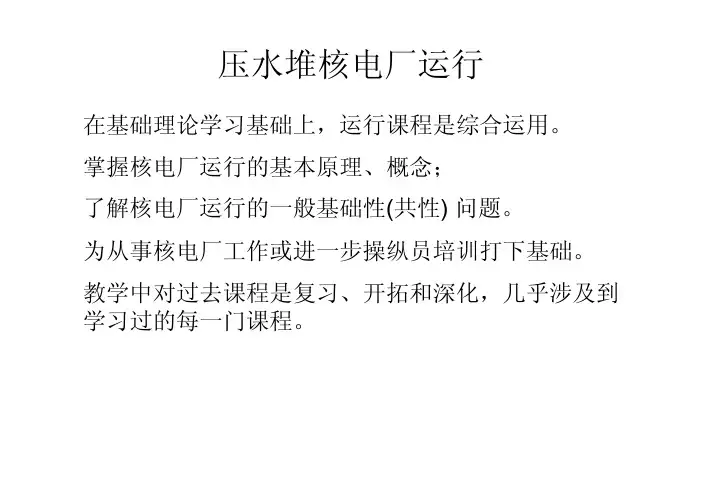

压水堆核电厂运行在基础理论学习基础上,运行课程是综合运用。
掌握核电厂运行的基本原理、概念;了解核电厂运行的一般基础性(共性) 问题。
为从事核电厂工作或进一步操纵员培训打下基础。
教学中对过去课程是复习、开拓和深化,几乎涉及到学习过的每一门课程。
教材:郑福裕,邵向业编,压水堆核电厂运行,核工业研究生部,核电培训系列教材。
内容:结合西屋公司设计(Sequoyah,Shearon Harris Nuit1核电厂)及部分大亚湾核电厂内容。
压水堆核电厂运行第1章绪论(2)第2章技术规格书(4)第3章正常运行(12)第4章异常运行(6)第5章事故(8)机动:2考试:21 1 核电厂运行特点压水堆核电厂生产流程火电厂的生产流程1.1.1 核电厂与火电厂的比较核电厂:利用核裂变能来生产推动汽轮发电机旋转的蒸汽。
火电厂:又称化石燃料(Fossil Fuel 煤、石油、天然气)电厂,靠燃烧放出的热能来生产蒸汽推动汽轮机发电机组旋转。
主要不同是生产蒸汽的装置不同,而二回路热力循环大致一样。
核电厂(以压水堆核电厂为例),生产蒸汽的系统又叫核蒸汽供应系统(Nuclear Steam Supply System);在压水堆核电厂就是一回路系统。
火电厂由锅炉生产蒸汽。
1定期停堆换料,新堆或刚换料后的堆,有较大的剩余反应性,用来补偿冷态到热态、功率亏损、平衡氙毒、燃耗和裂变产物积累所带来的反应性损失,使反应堆能运行足够长的期限。
因此有可能发生比设计功率高得多的超功率事故。
反应堆若具有正的温度反应性条件,功率会失控增加。
例:切尔诺贝利事故RBMK堆,在20%额定功率以下,功率反应性系数是正的;固有安全性差。
1. 1.1核电厂安全性特征1. 1.1核电厂安全性特征2 强放射性1W热功率-----------燃耗末期放射性活度3.7×1010Bq (1Ci)热功率3000MW核电厂-----裂变产物放射性1020Bq (3×109Ci)环保容许水的放射性活度的量级----1×10-10Ci/m3 (1Bq/升)核反应堆的放射性物质98%保留在芯块中,2%扩散在包壳与芯块的间隙内芯块不熔,包壳不漏,放射性物质不逸出.3 剩余发热定义:反应堆停闭后,堆芯释出的热量。
压水堆核电厂的运行与启停

69 0
172
CB
图 1.2.3
Pp m
·当 RCP 平均温度大于 70℃时,至少有一台主泵在运行。 ·热量的导出和一回路冷却剂平均温度控制由 RRA 来完成,GCT 备用。 ·RCP 压力由 RCV013VP 调节,压力限制不超过 2.9Mpa,超压保护由 RRA 两个安全 阀来完成。 ·稳压器充满水,RCP 的化学和容积控制由 RCV 和 RRA 完成。
290.8(+3) (-2)
GCT,ARE 或 ASG
汽水两相
15.5
稳压器
≥1
——
8
热备用
≤2%
临界
290.8(+3) (-2)
GCT,ARE 或 ASG
汽水两相
15.5
稳压器
2
并网或 不并网
9
功率运行
2~100%
临界
290.8<T<310
ARE
水位在 25.3%~59.6% 之间
15.5
稳压器
2
·余热导出和冷却剂温度控制由 RRA 来完成,PTR 备用。 ·冷却剂的化容控制由 RCV 和 REA 来完成。 ·用于停堆的高通量报警定值为 3ф 0,ф 0 为换料停堆前,未开盖前的中子通量。
171
·换料腔水位:——如果没有安装水闸门,15m ——如果已安装水闸门,19.3m ·实施防止误稀释的行政隔离(D 类) §1.2.2 维修冷停堆状态 1) 维修冷停堆状态指允许对一回路设备进行维修的停堆状态,特征是: ·一回路通大气,部份水被排空。 ·RCP 平均温度在 10℃~70℃之间。 ·反应堆次临界深度至少为 5000pcm,冷却剂中硼浓度大于 2100ppm。所有控制棒 都插入堆芯。 2) 系统运行状态。 系统运行状态与换料停堆时相同。但注意在排水时,最低水位应保证 RRA 系统正常运 行。 §1.5.2.3 正常冷停堆状态 1) 正常冷停堆是指冷却剂温度在 90℃以下,压力在 2.9Mpa 以下,一回路压力
压水堆核电厂二回路系统与设备介绍PPT课件( 31页)

4.2 核电厂汽轮机工作原理及结构
4.2.1பைடு நூலகம்汽轮机工作原理
蒸汽的能量转换过程: 蒸汽热能蒸汽动能叶轮旋转的机械能
级:完成由热能到机械能转换的汽轮机基本工作单元, 在结构上由喷管(静叶栅)和其后的动叶栅所组成。 分为冲动级和反动级。
1-主轴 2-叶轮
转子 3-动叶栅
4-喷嘴(静叶栅) 5-汽缸 6-排汽口
• 附属设备:主汽阀、调节阀、调节系统、主油泵、辅 助油泵及润滑装置。
现代压水堆核电厂汽轮机典型结构: • 冲动式四缸双流中间再热凝汽式饱和蒸汽汽轮机 • 一个高压缸,四个低压缸,均为双流式 • 四个高、低压缸转子通过刚性联轴器联接成一个轴系 • 高压缸每个流道有5个压力级 • 低压缸每个流道有5个压力级
主蒸汽系统与主给水系统和辅助给水系统配合,用 于在电站正常运行工况、事故工况下排出一回路产生的 热量。
向反应堆保护系统、安全注射系统和蒸汽管路隔离 动作提供主蒸汽压力和流量信号。
4.3.2 系统描述
• 核岛部分 三条主蒸汽管道,每条管道上有以下设备: 7个安全阀 三个动力操作安全阀,整定压力8.3MPa 四个常规弹簧加载安全阀,整定压力8.7MPa 向大气排放的接头 主蒸汽隔离阀 主蒸汽隔离阀旁路管线
4.4.3 系统主要设备
• 减压阀 15个排放控制阀,分别位于凝汽器蒸汽排放系统和除氧器蒸汽排 放系统,实现排放名义蒸汽流量的85%。
• 气动蒸汽排放控制阀 装于三根主蒸汽管道上,用于大气蒸汽排放控制系统。排放容量 为10%~15%额定容量。
• 消音器 安装气动蒸汽排放控制阀的管线上都配备一个消音器,以减小排 汽噪音。
• 半速机组与全速机组
4.3 主蒸汽系统
压水堆核电厂[可修改版ppt]
![压水堆核电厂[可修改版ppt]](https://img.taocdn.com/s3/m/d5c5c6ff0b4c2e3f562763a6.png)
▪ 燃料
➢ 核电站使用的燃料一般是放射性重金属:铀、钚。
▪ 现在使用最普遍的民用核电站大都是压水 反应堆核电站。
▪ 工作原理是:用铀制成的核燃料在反应堆 内进行裂变并释放出大量热能;高压下的 循环冷却水把热能带出,在蒸汽发生器内 生成蒸汽,推动发电机旋转。
▪ 目前,世界上已商业运行的核电站堆型,如压水 堆、沸水堆、重水堆、石墨气冷堆等都是非增殖
堆型,主要利用核裂变燃料,即使再利用转换出 来的钚-239等易裂变材料,它对铀资源的利用率 也只有1~2%,但在快堆中,铀-238原则上都能 转换成钚-239而得以使用,但考虑到各种损耗, 快堆可将铀资源的利用率提高到60~70%。
慢化剂
▪ 慢化剂,又称中子减速剂。在一般情况下,可裂 变核发射出的中子的飞行速度比被其它可裂变核 的捕获的中子速度要快,因此为了产生链式反应, 就必须要将中子的飞行速度降下来,这时就会使 用中子减速剂
▪ 对慢化剂的要求是对中子有较高的散射截面和低 的吸收截面。
▪ 石墨中的碳元素,以及水中的氢元素都能起到慢 化作用。
▪ 链式裂变反应
当中子与裂变物质作用而发生核裂变反应时,裂变物质 的原子核通常分裂为两个中等质量数的核(称为裂变碎片)。 与此同时,还将平均地产生两个以上的新的裂变中子,并释 放出蕴藏在原子核内部的核能。在适当的条件下,这些裂变 中子又会引起周围其他裂变同位素的裂变,如此不断继续下 去,这种反应过程称为链式裂变反应。
通常用于热中子反应堆慢化剂的有三种材料
▪ 轻水(H2O)
➢ 轻水是含氢物质,慢化能力大,价格低廉,但吸收截 面较大,对金属有腐蚀作用,易发生辐照分解。
▪ 重水(氘,D2O)
《900MW压水堆核电站系统与设备》运行教程 ppt课件

第一部分 核岛系统
反应堆冷却剂系统RCP
本章介绍600MWe压水堆核电厂反应堆冷
却剂系统的功能,系统内主要设备(压水反应 堆、蒸汽发生器、冷却剂主泵、稳压器及卸压 箱)的作用及组成,反应堆冷却剂系统与辅助
系统的联系及其运行原理。
第一节
反应堆冷却剂系统
ppt课件
11
主要功能:是将反应堆堆芯中核裂变反应产 生的热量传送到蒸汽发生器,从而冷却堆芯,
连接辅助系统或支持系统的管道、Biblioteka 配件和阀门,直到并包括每条管路
中的第二个隔离阀(从高压侧算
起)。
压力15.5MPa(abs),
满负荷时冷却剂的平均温度310℃ ;
按100%反应堆功率下向二回路系统传 递全部反应堆热功率设计;
设
所有冷却剂系统(RCP)设备都按能
计
适应112℃/h速率加热或冷却瞬态设计, 温度变化率的运行限值为56℃/h,正
正常运行压力
水压试验压力
热工设计流量(每条环路)
名义流量(每条环路)
机械设计流量(每条环路)
设计温度
蒸汽流量
温度(在满负荷下) —反应堆入口 —反应堆出口 —反应堆平均温度 —反应堆平均温度(在零负荷下)
数值 1930MW 1936MW 17.2MPa(绝对) 15.5MPa(绝对) 22.9MPa(绝对) 23320 m3/h 24290 m3/h 25260 m3/h 343℃(稳压器设备除外-360℃) 2×1951t/h(零排污)
能
现象; 在发生燃料元件包壳破损事故时,反应堆冷
却系统压力边界可作为防止放射性产物泄漏
的第二道屏障。
包括控制棒驱动机构外罩和中子通 量测量导向管的反应堆压力容器;
压水堆核电厂完PPT课件

一、压水堆核电厂结构
❖ 常规岛主要设备(汽轮发电机组)
汽轮机是以蒸汽作为工作介质的原动机。其作用 是将高压蒸汽具有的热能转换为汽轮机转子旋转 的机械能,转子带动发电机再将机械能转换为电 能。
二回路工作原理示意图
堆芯扑集器
Top view of the EPR spreading room
Main components
能动熔融物冷却
状态图
安全壳热量排出系统运行时 安全壳内水位情况(再循环
水注入堆芯扑集器)
EPR堆芯扑集器工作原理
非能动熔融物冷却 状态图
在重力作用下换料水池的水 平衡地灌注到堆坑和扩散区
内时的水位情况
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
43
结束语
当你尽了自己的最大努力时,失败也是伟大的, 所以不要放弃,坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人:XXXXXX 时 间:XX年XX月XX日
CAP1400. 石岛湾2 M310. 红沿河56,田湾56,宁德56 华龙. 福清56,防城港56 EPR. 台山34
