自动控制原理（北大丁红版）第一章答案 1-1.什么是自动控制系统？自动控制系统通常由哪些基本元件组成？各元件起什么作用？答：自动控制系统就是为实现某一控制目标所需要的所有物理部件的有机组合体。
1、测量元件：测量被控对象的需要控制的物理量，如果这个物理量是非电量，一般需要转化为电量。
2、给定元件：给出与期望的被控量相对应的系统输入量。
3、比较元件：把测量元件检测的被控量实际值与给定元件给出的输入量进行比较，求出它们之间的偏差。
4、放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。
5、执行元件：直接作用于被控对象，使其被控量发生变化，达到预期的控制目的。
6、校正元件：也称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用于改善系统性能。
1-2.请说明开环控制系统和闭环控制系统的特点各是什么？答: 开环控制的特点是输出量不影响输入量，不会对系统的控制发生影响。
闭环控制系统具有抑制任何内、外扰动对被控量产生影响的能力，有较高的控制精度，但这种系统使用的元件多，线路复杂，特别是系统的性能分析和设计也较麻烦，而且存在稳定性的问题，如果闭环控制系统的参数匹配得不好，会造成被控量的较大摆动，甚至使系统无法正常工作。
1-3.请说明自动控制系统的性能要求是什么？答：稳准快1-4.请说明下列系统哪些属于开环控制，哪些属于闭环控制？家用电冰箱、家用空调、抽水马桶、电饭煲、多速电风扇、调光台灯、自动报时电子钟。
答：开环控制：抽水马桶、多速电风扇、调光台灯、自动报时电子钟。
闭环控制：家用电冰箱、家用空调、电饭煲。
1-5.下图是一种用电流控制的气动调节阀,用来控制液体的流量.图中,与杆固连的线圈内有一块永久磁铁,当电流通过线圈时,便产生使杆绕支点转动的力矩 , 从而带动档板关闭或打开喷嘴时,进入膜片腔的空气压力将增大,从而将膜片下压 , 并带动弹簧,阀杆一起下移;反之,当喷嘴被打开时,由于空气从喷嘴中跑出,进入,膜片上腔的空气压力将减小,膜片连同弹簧,阀杆便一起上升.此外,阀杆位移反馈回去 , 并由与杆连接的弹簧产生一个平衡力矩.这样,通过电流控制阀杆位移, 从而改变阀门开度,达到控制液体流量的目的.要求:(1) 确定该系统装置的输入量、输出量、控制对象和扰动量。
自动控制元件绪论
1.什么是自动控制元件
应用在自动控制系统中，起到测量、放大、执行、校正作用的元件。
本课程只涉及基于电磁定律的电磁元件。
2.总结控制系统的基本组成
3.自动控制元件的作用
4.基本电磁定律
一套普通的自动控制系统包括以下几部分：
测量元件——测量被控对象状态
放大元件——将控制器的微弱信号放大给执行元件
执行元件——驱动控制对象直接完成控制任务
校正元件——提高系统精度和动态性能
控制对象——完成任务的机械装置
为了设计一套优良的自动控制系统，必须认真地掌握测量元件、放大元件、执行元件、校正元件、以及控制对象的运动规律。
磁场是由电流和永磁体产生的，一般记为B，记为磁密
4.基本电磁定律
磁路欧姆定律电磁感应定律d e W
dt
Φ=−安培环路定律（全电流定律）l H dl WI •=∑∫
m m mi
F WI R R Φ==∑F m 为磁动势
I 为线圈电流
R m 为磁阻W 为线圈匝数。
自动控制元件及线路-测量元件概述-哈工大
静特性
变换函数是描述静特性的数学方程（理论的、理想的） 结构和形式是在分析的基础上建立的 参数通过实际标定确定，统计分析、曲线拟合等 大多数测量元件：y=kx
灵敏度
灵敏度：输出量的微小增 量与输入量微小增量的比 值，变换函数的一阶导数 或静特性曲线的斜率。 非线性的，不同的点有不 同的灵敏度。 线性的静特性，灵敏度不 变。
悬停
巡航飞行
高速飞行
无人机控制系统结构
整体结构设计
机载控制系统
主控制单元
姿态控制 高度传感器 风速传感器
无人机控制系统结构
转速传感器 温度传感器 IMU模块 GPS模块 摄像头
涵 道 式 旋 翼 无 人 飞 行 器
飞行控制 抗干扰控制 起降控制
传 感 器 单 元
执 行 器 单 元
发动机油门 伺服舵机1 伺服舵机2 伺服舵机3 伺服舵机4
u
TL
km R Ls
y 1 1 s Js D
y
测量元件组成
把物理量转化 成电路参量
感受或响应被 测量并转化成 另一种物理量
转换特定形式的 电量（调节、转 换、放大、运算、 调制）
测量元件: 检测出一种量并转换成容易处理的另一种量。 功能：检测和转换。 处理：放大、加减、积分、微分、滤波、存储和传送。 容易处理的量：主要指的是电信号。
定义、作用、组成和分类
2
3
元件特性 讨论
4
测量元件在控制系统中的作用
校正元件 输入 控制器 功率元件 功放 执行元件 执行器 被控 对象 输出
测量元件
执行元件：功能是驱动被控对象，控制或改变被控量
放大元件：提供能量，将微弱控制信号放大驱动执行元件。 校正元件：作用是改善系统的性能，使系统能正常可靠地工作并达到 规定的性能指标 测量元件：将一种量按照某种规律转换成容易处理的另一种量的元件。 （将外界输入信号变换为电信号的元件。）
自动控制元件课件

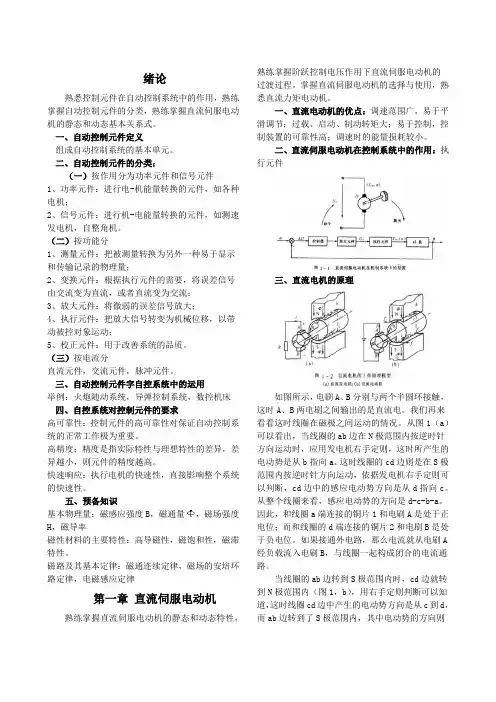

绪论熟悉控制元件在自动控制系统中的作用，熟练掌握自动控制元件的分类，熟练掌握直流伺服电动机的静态和动态基本关系式。
一、自动控制元件定义组成自动控制系统的基本单元。
二、自动控制元件的分类：（一）按作用分为功率元件和信号元件1、功率元件：进行电-机能量转换的元件，如各种电机；2、信号元件：进行机-电能量转换的元件，如测速发电机，自整角机。
（二）按功能分1、测量元件：把被测量转换为另外一种易于显示和传输记录的物理量；2、变换元件：根据执行元件的需要，将误差信号由交流变为直流，或者直流变为交流；3、放大元件：将微弱的误差信号放大；4、执行元件：把放大信号转变为机械位移，以带动被控对象运动；5、校正元件：用于改善系统的品质。
（三）按电流分直流元件，交流元件，脉冲元件。
三、自动控制元件字自控系统中的运用举例：火炮随动系统，导弹控制系统，数控机床四、自控系统对控制元件的要求高可靠性：控制元件的高可靠性对保证自动控制系统的正常工作极为重要。
高精度：精度是指实际特性与理想特性的差异，差异越小，则元件的精度越高。
快速响应：执行电机的快速性，直接影响整个系统的快速性。
五、预备知识基本物理量：磁感应强度B，磁通量，磁场强度H，磁导率磁性材料的主要特性：高导磁性，磁饱和性，磁滞特性。
磁路及其基本定律：磁通连续定律，磁场的安培环路定律，电磁感应定律第一章直流伺服电动机熟练掌握直流伺服电动机的静态和动态特性，熟练掌握阶跃控制电压作用下直流伺服电动机的过渡过程。
掌握直流伺服电动机的选择与使用，熟悉直流力矩电动机。
一、直流电动机的优点：调速范围广，易于平滑调节；过载、启动、制动转矩大；易于控制，控制装置的可靠性高；调速时的能量损耗较小。
二、直流伺服电动机在控制系统中的作用：执行元件三、直流电机的原理如图所示，电刷A、B分别与两个半圆环接触，这时A、B两电刷之间输出的是直流电。
我们再来看看这时线圈在磁极之间运动的情况。
从图1（a）可以看出，当线圈的ab边在N极范围内按逆时针方向运动时，应用发电机右手定则，这时所产生的电动势是从b指向a。
自动控制元件
线。
O
旋转电磁铁多用于精密测量仪表。
1
1.1.4 交流电磁铁的吸力
电磁铁的激磁绕组由交流电源供电，称为交流电磁铁。 如果电源电压是正弦交流电压，则其磁通也是时间的正弦 函数。电磁吸力也周期变化。
公式推导： 设工作中气隙中的磁通为:
Φδ(t) = Φδm sinωt， Φδm 为磁通的最大值。
忽略漏磁影响，则有
3. 交变分量造成衔铁震动，噪声大，磨损大。为了消除 交流电磁铁的震动，往往在交流电磁铁静铁心的端面 上，装一个短路铜环。
4. 当忽略激磁绕线的电阻和漏磁通时，u≈－e
即：
u≈E = 4.44 f NΦm
Φm≈ u / 4.44 f N 即当电源电压、频率和线圈匝数一定时，磁通幅值几
乎不变。
由
Fdm
1. 1 电磁铁的静吸力和静吸力特性
1.1.1 电磁铁中的能量转换 (电能 磁场能)
例：直流拍和式电磁铁
假设：
Φ
δ1
(1) 铁心不饱和；( μFe 为常数) (2) 忽略漏磁影响；
+ (3) 当δ 变化时，铁心饱合程度
N
e
-u
不变；
(4) 衔铁与静止铁心之间的气
隙为δ1，并保持不变。
1. 1 电磁铁的静吸力和静吸力特性
S
c1
OB 1Φ 1
AB 1b1
Φ2
当气隙为δ 2时磁场存储 Φ 1 的能量：
B2
b2
b1 B1
W S S c 2
OB 2Φ 2
AB 2 b 2
在这个过程中，磁通
O
1 2 ，磁系统吸收 一部分电能，转化为磁场
能，增加的磁场能量：
自动控制元件01
自动控制元件的分类
按功能分类：测量元件、变换元件、放大元件、执行元件 和校正元件
1．测量元件：把被测量(例如转角或转角差)转换为另一种易于显示、 传输或记录的物理量(例如电量)。如传感器、自整角机、旋转变压器 等。 2．变换元件：它的作用是根据执行元件的需要，将误差信号由交流 变为直流或直流变为交流。常用相敏检波器和极性调制器等作变换元 件。 3．放大元件：它是用来将微弱的误差信号加以放大，其中包括电压 放大和功率放大。常用晶体管放大器、可控硅放大器、磁放大器、电 机放大机等作放大元件。 4．执行元件：它是用来把放大后的电信号转变为机械位移，以带动 被控制对象运动。常用直流伺服电动机、交流伺服电动机等作执行元 件。 5．校正元件：它用来改善系统的品质。常用测速发电机、测速电桥 以及校正网络等作校正元件。
课程的主要内容
第一章 第二章 第三章 第四章 第五章 第六章 第七章
直流伺服电动机 直流测速发电机 步进电动机 旋转变压器 自整角机 交流伺服电动机 无刷直流电动机
预修课程
电工学或电路原理 电机学或电机拖动
预备知识
一、基本物理量 1、磁感应强度B
磁感应强度是表征磁场强度强弱及方向的一 个物理量，或称磁通密度（磁密），其国际单位 是T。 磁场是由电流或永磁体产生的。磁力线的方 向与电流方向满足右手螺旋定则。磁力线上任意 点的切线方向就是该点磁感应强度B的方向。
若线圈周围有铁磁材料，则L就不是常数，它的大 小随电流而变化，称为非线性电感。
电磁力与电磁转矩
Fe BlI Te BlIr P Te
电磁转矩
对于一个封闭的磁系统，可以根据虚位移原理求电 磁转矩。
自动控制系统的基本部
2.1.1 温度检测元件
2.1.1 温度检测元件
2.1.1 温度检测元件
2.1.1 温度检测元件
2.1.1 温度检测元件
2.1.1 温度检测元件
非接触式测温
辐射温度计是利用从物体表面辐射出来的热辐射进行非接触式温度测量的。例如红外测温就是常用的一种辐射测温装置。它的工作原理：自然界中任何本身温度高于绝对零度的物体都有红外辐射(俗称红外线，它是一种人眼看不见的光线)，物体的温度越高，辐射出来的红外线越多，红外辐射的能量就越强。图2.4即为一红外测温仪结构示意图。它由光学系统、调制器、红外检测元件、放大器、指示器等部分组成。
常用的检测元件 伺服电动机 晶闸管直流交流调压电路 大功率晶体管脉宽调制(PWM)型直流调压电路 正弦脉宽调制的交—直—交变压变频电路 常用的调节器
自动控制系统是由执行元件、检测元件、放大元件、校正元件等组成。正确选用和合理配置组成系统的各类元(部)件才能保证系统的正常运行及运行的质量，因此应对构成系统的基本部件有一个概括的认识。本章将介绍控制系统中常见的检测元件、执行元件、功率放大元件及有关线路。

晶闸管的触发电路与保护电路
2.3.4 晶闸管的触发电路与保护电路
(2) 过电压保护 晶闸管变流装置运行中产生的过电压，一种称操作过电压，它是由晶闸管装置的拉闸、合闸和元件关断等电磁过程引起的过电压。这些操作过程是经常发生的，而且是不可避免的。另一种过电压是由于雷击等原因从电网侵入的偶然性的浪涌电压，它可能比操作过电压还要高。因此对晶闸管变流装置必须采取可靠的过电压保护措施。 晶闸管装置可能采用的过电压保护措施如图2.35所示。过电压保护的部位可分为交流侧保护、直流侧保护和元件保护。 ① 避雷器保护 一般可在变压器高压侧装设避雷器来限制雷击过电压(如图2.35中的A所示)。 ② 接地电容 由高压电源供电的变压器，在合闸的瞬时，由于初级和次级绕组之间存在分布电容，初级绕组的高压经此分布电容耦合到次级绕组造成较高的过电压。通常采用在变压器星形中点和地之间附加接地电容(如图2.35中的B)，或者变压器附加屏蔽绕组都可显著减小这种过电压。
