教你怎样能够快速看懂电路图

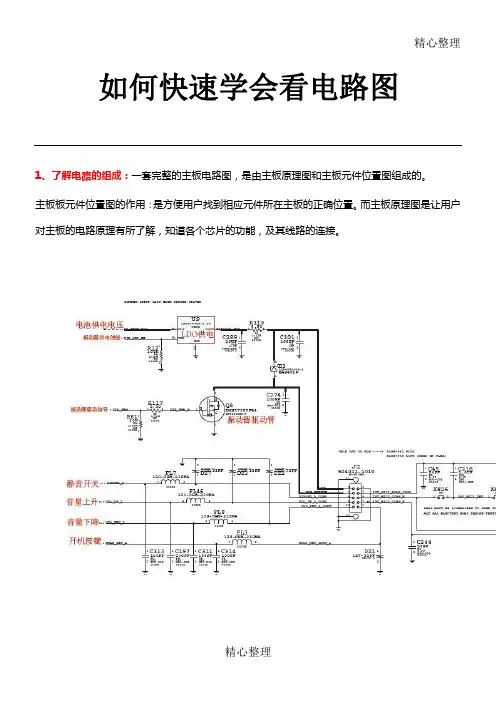

如何快速学会看电路图
精心整理如何快速学会看电路图
1
2
3、电路图中各标识的作用：
a电容符号：会在该电容的旁边标注它的大小，如图，电容C101为101PF?
b
c亨）
??d接地点：此点接地，主板上的任何一个接地点都是相通的，它也相当于电池的负极，如图
?
4
编
管
侧
为开
TP
5
用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。
随便拿块主板作为示例。
如果想了解某一个元件的主要功能（图中红圈内元件）如
图：??
a、、首先需要查看该型号的主板元件位置图，根据该元件所在位置找到该元件的编号为U16??如
图：?
b
1.IC，
2.是根据该元件所在图纸右下角的说明判断。
?如图：
6
1、根据元件型号查找。
如射频功放的型号为?RF3166?? 如下图：??
?那么首先查找主板原理图，找到标有RF3166?的位置，并将元件编号U401?记住。
??
??
2
? 3
中找
如图：??。
看懂电路图
三句话教你看懂电路初学电学的初中学生，看不懂电路，感到电路很难，其实电学很简单，下面我教你三句话帮你看懂电路图：第一句：电路闭合时，电流从电源的正极出，负极回。
解析：如图所示，当开关1闭合，开关2断开时，由于开关2处于断开状态，电流不能从电灯2和开关2通过，所以电流只有一条路径从电源的正极出来，经过电灯1、电灯3和开关1后，回到电源负极。
第二句：电流能不过用电器，就不过用电器。
解析：当开关1和开关2闭合时，电流从电源的正极出来，有两条路径可供选择：路径1：电流从电源的正极出来，经过A点、电灯1、B点、电灯2和开关1后，回到电源负极；路径2：电流从电源的正极出来，经过A点、开关2、B点、电灯2后，回到电源负极；电流在A点到B点的过程中，能经过闭合的开关（相当于导线）到B点，就不会过电灯1到B点，也就是把电灯1短路了，所以电流的实际所走的路径是路径1。
第三句：电流不能不过用电器时，都要过。
解析：当开关1和开关2闭合时，电流从电源的正极出来，有两条路径可供选择：路径1：电流从电源的正极出来，经过电灯1、电灯2、电灯3和开关1后，回到电源负极；路径2：电流从电源的正极出来，经过开关2、电灯4和开关1后，回到电源负极；电流不管从那条路径过，都要经过用电器，只不过有多少之分，这时电流不管用电器的多少每条路径都要过，也就是此时电流有两条路径。
牛刀小试：1.如图所示的电路中：若S1、S2和S3都闭合时，__________灯发光；若S1断开、S2和S3闭合时，__________灯发光；若S2断开、S1和S3闭合时，___________灯发光。
2.如图所示：若S断开、S1闭合时，_______灯发光；若S1断开、S闭合时，_______灯发光；若S和S1都闭合时，_________灯发光。
答案：1.没有；L1;L1、L2；2.L1; 没有; L1、L2。
教你三步看懂电路图
教你三步看懂电路图对于初学电子的朋友,尤其是电子爱好者,学习电路图很难入门,今天我向朋友们介绍点儿我的学习体会.第一步:首先从各种电子书籍和杂志上,找到电子元件的符号,构造,作用,功能.第二步:学习弄懂单元电路中的交流回路和直流回路,这是最重要的.第三步:找一收音机电路图弄清各个单元级和整个电路的交流信号和直流电流的通路,包括反馈回路,谐振回路.通过这三步学习你一定不会再感觉看电理识图方法和注意事项修理识图是指在修理过程中对电路图的分析，这一识图与学习电路工作原理时的识图有很大的不同，是围绕着修理进行的电路故障分析。
1．修理识图项目修理识图主要有以下四部分内容：①在整机电路图中建立检修思路，根据故障现象，判断故障可能发生在哪部分电路中，确定下一步的检修步骤（是测量电压还是电流，在电路中的哪一点测量）。
②根据测量得到的有关数据，在整机电路图的某一个局部单元电路中对相关元器件进行故障分析，以判断是哪个元器件出现了开路或短路、性能变劣故障，导致了所测得的数据发生异常。
例如，初步检查发现功率放大电路出现了故障，可找出功放电路图进行具体分析。
③查阅所要检修的某一部分电路图，了解这部分电路的工作，如信号是从哪里来，送到哪里去。
④查阅整机电路图中某一点的直流电压数据。
2．识图方法和注意事项进行修理识图过程中要注意以下四个问题：①修理识图是针对性很强的电路分析，是带着问题对局部电路的识图，识图的范围不广，但要有一定深度，还要会联系故障的实际。
②主要是根据故障现象和所测得的数据决定分析哪部分电路。
例如：根据故障现象决定分析低放电路还是分析前置放大器电路，根据所测得的有关数据决定分析直流电路还是交流电路。
③测量电路中的直流电压时，主要是分析直流电压供给电路；在使用干扰检查法时，主要是进行信号传输通路的识图；在进行电路故障分析时，主要是对某一个单元电路进行工作原理的分析。
在修理识图中，无需对整机电路图中的各部分电路进行全面的系统分析。
教你三步看懂电路图的方法
教你三步看懂电路图的方法
电路图主要由元件符号、连线、结点、注释四大部分组成。
接下来给大家分享如何通过三个步骤看懂电路图，一起看一下具体内容。
看懂电路图的三个步骤
（1）首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。
分清主电路和辅助电路。
交流回路和直流回路。
（2）主电路是电气控制线路中大电流流过的部分。
包括从电源到电机之间相连的电器元件。
看主回路时要通常从下往上看。
即先从用电设备开始经控制电器元件顺次往电源端看。
通过看主回路，要搞清楚负载是怎样取得电源的。
电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。
（3）辅助电路是控制线路中除了主电路以外的电路。
起流过的电流比较小，看辅助电路时则上自上而下。
从左到右看，即先看主电源，再顺序看各条支路。
分析各条支路电器原件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。
如何画好电路图
（1）如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成。
（2）如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。
（3）画好电路图应注意的事项:
①必须用电路符号表示元件，不能用实物图形。
②整个电路图画成方框型。
③按照实物图元件摆放顺序画电路图。
④养成随时将各元件用字母表示的好习惯。
⑤注意连接处不要形成开路，节点要点好。
怎样看懂电气线路图？
怎样看懂电气线路图？
1、找出控制电路的电源线：L、N（220V），L1、L2（380V），其他还有24V、~24V的。
2、从控制电源的L 或L1端开始看起，看各支路电流经过哪个按钮，再经过哪些接触器、继电器的常开常闭触点，接着到哪个线圈，最后到N或L2，形成闭合回路。
3、要明白同一个接触器或继电器，它的线圈和各常开常闭触点是分开画的。
当一个支路中接触器、继电器的线圈通电时，它的常开、常闭触点会控制所在支路线圈的通、断电（即接通或分断所在的支路）。
4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析，看在按动按钮的时刻，看各常开常闭触点通断状态的组合能否将此支路构成通路，线圈能否通电。
5、将其余的支路逐条分析，看在同一时刻，此支路中各常开常闭触点的通电状态组合能否将本支路接通，能否使线圈通电。
6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析，并找出它们所控制的电机或其他设备，就能确定在同一时刻哪些电机或设备在运行，哪些不运行了。
按以上方法可轻松看懂电气线路图，祝你成功。

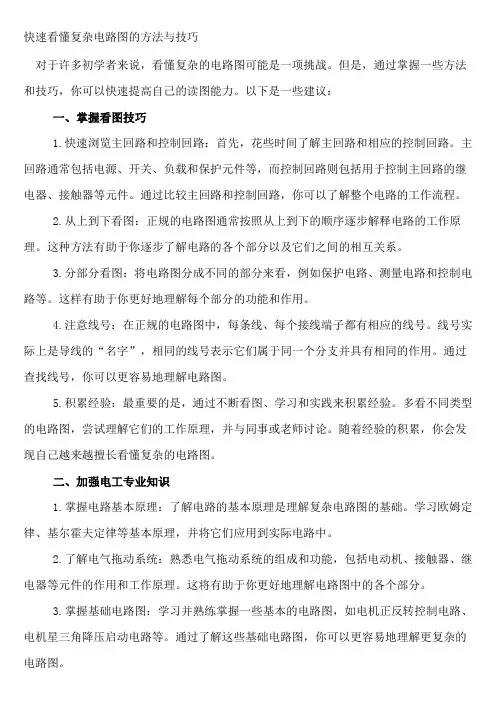

快速看懂复杂电路图的方法与技巧
快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。
但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。
以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。
主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。
通过比较主回路和控制回路，你可以了解整个电路的工作流程。
2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。
这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。
3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。
这样有助于你更好地理解每个部分的功能和作用。
4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。
线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。
通过查找线号，你可以更容易地理解电路图。
5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。
多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。
随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。
二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。
学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。
2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。
这将有助于你更好地理解电路图中的各个部分。
3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。
通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。
4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。
这将有助于你更好地理解电路图中各个元件的作用和相互关系。
5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。
如何看懂电路图
如何看懂电路图电路图是电子电路中常用的一种图示工具，它能准确地表达电路的连接关系和元件的布局。
对于初学者来说，理解和阅读电路图可能会有一定的困难。
然而，只要我们掌握了一些基本的规则和技巧，就能轻松看懂电路图。
本文将指导您如何看懂电路图，并希望能帮助您迅速提升对电路图的理解能力。
一、电路图基础知识在开始学习如何看懂电路图之前，我们需要了解一些电路图的基础知识。
一般来说，电路图由不同的元件符号和连线组成。
元件符号代表了不同的电子元件，例如电阻、电容、电感等。
而连线则表示元件之间的连接关系，通过连线能够清晰地了解电路中的信号传输路径。
二、阅读电路图的步骤理解电路图的基本规则之后，下面将介绍一些阅读电路图的步骤，帮助您更好地理解电路图。
1. 读图例在看懂电路图之前，首先要熟悉电路图中使用的元件符号和标记。
通常在电路图的右下角会有一个图例，它包含了常见元件符号的说明。
通过仔细阅读图例，您可以快速了解电路图中所使用的元件及其功能。
2. 分析电路结构要想正确理解电路图，需要先对整个电路的结构有一个整体的认识。
从整体上看电路图，尝试找出电源、输入和输出等关键元件。
通过先分析电路的结构，可以帮助您更好地理解电路图中每个元件的作用及其连接方式。
3. 逐个元件分析在阅读电路图时，逐个分析每个元件的作用是非常重要的。
首先，注意元件的符号和标记，了解其具体代表的电子元件；其次，了解元件的参数，例如电阻值、电容值等。
通过逐个元件的分析，您可以逐步了解整个电路的功能和特性。
4. 理解连接关系阅读电路图时，了解连接关系很重要。
通过观察连线的方向、线型和位置，可以确定元件之间的连接方式。
有时，连线之间会存在一些标记，例如箭头、接地符号等，这些标记能够帮助您更好地理解电路的连接关系。
5. 跟踪信号路径在分析电路图时，可以通过跟踪信号路径来帮助理解电路的工作原理。
跟踪信号路径可以帮助您了解信号从输入端到输出端的流动方式，进而推测电路的功能和工作方式。
教你三步看懂电路图画电路图的诀窍有哪些
教你三步看懂电路图画电路图的诀窍有哪些由大到小、由粗到细，识读各种电路图：一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
教你三步看懂电路图1、由大到小、由粗到细，识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、基本电路程式识读电路方框图整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，同学们手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
3、整机信号变换剖析实用电路原理图在识读方框图基础上，还必须进一步识读具体的实用电路原理图。
欲真正理解电路原理图，必须结合整机的基本原理来进行识读，也就是说，要分析通过什么具体电路来完成信号处理过程，为什么使用该电路完成此功能，而不是使用其它别的电路。
根据电路功能的粗细、大小，可将实用电路图分为单元电路图、系统电路图、板块电路图及整机电路图。
画电路图的诀窍1、看实物画出电路图看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置，然后作图。
顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
只需5个步骤，老鸟教你轻松看懂电路原理图！
只需5个步骤，老鸟教你轻松看懂电路原理图！作为电子维修人员，只有读懂电路的原理图，才能知道它的各组成部分的作用及各部分的相互关系，并进一步估算其性能指标，科学地运用器件;也只有读懂电路的原理图，才能改进电路性能，正确分析和排除故障。
那么，我们怎么才能读懂电路的原理图呢?下面随我来看一下有哪些步骤和技巧吧。
从元器件开始学习在电子产品的电路板上有不同外形、不同种类的电子元器件，它们所对应的文字标识、符号及相关参数都标注在元器件的旁边。
元器件是构成电子产品的基础，也就是说任何的电子产品都是由各种各样的元器件组合而成的。
因此，了解电子元器件的基础知识，掌握不同元器件在电路图中的符号和基本功能特点是读懂电路原理的第一步。
这就相当于读文章，必须先识字是一个道理。
要读懂电路原理图，不仅要掌握一些规律、技巧和方法，还要具备一些扎实的理论基础知识才能快速的学会看懂原理图。
需要熟练掌握电子产品中常用电子元器件的基本知识，如电阻、电容、电感、二极管、三极管、晶闸管、变压器、集成电路等，充分了解它们的种类、特征及在电路中的符号，它们在电路起什么作用和功能等。
对于集成电路，初学者大可不必了解其内部构造及原理，只需要把它看做是一个黑盒子，有输入信号端和输出信号端，可以实现什么功能就行了，刚开始就想深入了解是不可能的，而且容易打信心，导致兴趣大减。
从单元电路学习看图单元电路就是由常用元器件、简单电路用基本放大电路构成的可实现一些基本功能的电路，是整机电路的单元模块，如串并联电路、RC电路、LC电路、放大器、振荡器等。
如果说认识元器件相当于识字的话，那么学习单元电路就相当于文章中的一个段落。
任何的电子产品都有可以实现不同功能的单元电路组成，比如电源电路，因此学习读原理图就要先从电源电路入手，了解简单电路的结构及功能对于读懂整机原理图有非常大的帮助。
如上图，把整机原理图拆分不同的单元电路。
由几个电子元器件构成的基本电路是所有原理图的最小单元，如整流电路、滤波电路、稳压电路、放大电路、振荡电路等。
如何快速的读懂电路原理图
关键是要掌握其要点, 要分析电路图的原理,初学人员要分析电子电路或了解、掌握电子产品的工作原理，看懂电子产品的电路图是一项基本功。
怎样快速地看懂电子产品的电路图呢？一、要学习并熟练掌握电子产品中常用的电子元、器件的基本知识，如电阻器、电容器、电感器、二极管、三极管、可控硅、场效应管、变压器、开关、继电器、接插件等，并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用和功能等，根据这些元器件在电路中的作用，懂得哪些参数会对电路性能和功能产生什么样的影响，具备这些电子元器件的基本知识，对于读懂、读透电路图是必不可少的。
二、为方便、快捷地看懂电路图，还要掌握一些由常用元器件组成的单元电子电路知识，例如整流电路、滤波电路、放大电路、振荡电路、电源电路等。
因为这些电路单元是电子产品电路图中常见的功能块，掌握这些单元电路的知识，不仅可以深化对电子元器件的认识，而且通过这样的"初级练习"，也是对看懂、读通电路图的锻炼，有了这些知识，为进一步看懂、读通较复杂的电路奠定了良好的基础，也就更容易深化自己的学习。
三、应多了解、熟悉、理解电路图中的有关基本概念。
比如关键点的电位，各点电位如何变化、如何互相关联，如何形成回路、通路，哪些构成直流回路、哪些形成信号通道、哪些属于控制回路等。
四、要看懂、读通某一电子产品的电路图，还需对该电子产品有一个大致的了解，例如由产品的主要功能，它可能由哪些电路单元组成。
这对读懂、读通它的电路图可以少走弯路。
五、经常在电路图中寻找自己熟悉的元器件和单元电路，看它们在电路中起什么作用，然后与它们周围的电路联系，分析这些外部电路怎样与这些元器件和单元电路互相配合工作，逐步扩展，直至对全图能理解为止。
六、不断尝试将电路图分割成若干条条框框，然后各个击破，逐个了解这些条条框框电路的功能和工作原理，再将各个条条框框互相联系起来，将整个电路图看懂、读通。
七、要多看、多读、多分析、多理解各种电路图。
教你三步看懂电路图
教你三步看懂电路图初学电子电路图的方法和注意事项一、如何看懂电路图对于初学者，尤其是电子爱好者，学习电路图可能是一项挑战。
但只要掌握了正确的方法，就能够轻松入门。
以下是三个关键步骤，帮助你理解电路图：1.了解电子元件符号、构造、作用和功能：这是理解电路图的基础。
你需要从各种电子书籍和杂志上找到这些信息，熟悉常用电子元件的符号和特性。
2.学习单元电路中的交流回路和直流回路：这是电路分析的关键部分。
了解交流和直流回路的工作原理，能帮助你理解电路是如何工作的。
3.通过具体电路图，如收音机电路图，深入了解交流信号和直流电流的通路，包括反馈回路和谐振回路：这一步将理论知识与实际应用相结合，使你更深入地理解电路图。
二、修理识图的注意事项和方法修理识图是在修理过程中对电路图进行分析的过程，与学习电路工作原理时的识图有所不同。
以下是修理识图的要点：1.在整机电路图中建立检修思路：根据故障现象，判断故障可能发生的部分，确定下一步的检修步骤。
2.根据测量数据对相关元器件进行故障分析：例如，如果初步检查发现功率放大电路出现故障，可在功放电路图中进行具体分析。
3.查阅需要检修的某一部分电路图：了解这部分电路的工作原理，如信号的来源和去向。
4.查阅整机电路图中某一点的直流电压数据：这是修理识图的重要步骤，帮助你确定电路中各个点的电压状态，进一步分析故障原因。
三、上下拉电阻的作用与选择上下拉电阻在电子电路中发挥着重要作用，主要用途包括：1.提高输出电平：当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平，需要加上拉电阻来提高输出高电平。
2.提供泄荷通路：对于OC门电路，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
此外，对于COMS芯片的管脚，加上拉电阻也是为了提高输出电平、提高芯片输入信号的噪声容限、增强抗干扰能力。
3.匹配电阻：在长线传输中，电阻不匹配容易引起反射波干扰，加上下拉电阻实现电阻匹配，有效抑制反射波干扰。
如何看懂电路图(完整版).
如何看懂电路图2－－电源电路单元前面介绍了电路图中的元器件的作用和符号。
一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。
教你三步看懂电路图 初学者如何看懂电路图
教你三步看懂电路图初学者如何看懂电路图
新手在学习电路图时如何才能看懂？物理知识比较差的学生怎样看懂电路图？下文小编给大家整理了三步看懂电路图的方法，供参考！
如何让你三步看懂电路图1：充分利用基础的物理公式和定律。
公式和定
律永远都不会是错的，任何一个波形，电流和电压上的任何变化，都可以用基础的知识来解释。
MOS管开关为什幺会有延时？因为MOS管的原理和结构导致了其内部必定存在电容。
为什幺地线的电压测得不为0？因为地线也
有一定的电阻。
为什幺三极管会饱和？因为二个PN结均正偏，IC不受IB之控制。
刨根问底，尝试把公式利用起来，去解释每一个现象。
2：多看，多分析电路图。
最方便的方法就是在百度上搜电路图，一张张看过去，够你看一天的。
然后要注意纠错，看看元器件的使用和数值是否正确，网上的东西也有很多是错的。
3：把想法直接变成原理图，把原理图直接变成电路板。
现在打板比以前便宜了不少，10块双面也就大概七八十的样子，也就几顿饭钱。
很多学生就天天在脑中意淫电路，直到实现了才发现这里有问题哪里也有问题，也有人都大四了还在天天玩面包板，连烙铁都抓不住。
就算板子废了，也可以在示波器上分析一下，研究问题所在。
初学者如何掌握电路工作原理（1）分析主电路。
从主电路人手，根据每台电动机和执行电器的控制要求去分析各电动机和执行电器的控制内容，如电动机启动、转向控制、制动等基本控制环节。
（2）分析辅助电路。
看辅助电路电源，弄清辅助电路中各电器元件的作用及其相互间的制约关系。
教你三步看懂电路图 从零开始学电路基础
教你三步看懂电路图从零开始学电路基础
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的基础学习方法，供参考！
如何三步看懂电路图1、根据由大到小，由粗到细的顺序识读各种电路图 一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机）
整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的。
如何快速学看电子电路图？电子电路图讲解，掌握这8点技巧很重要！
如何快速学看电子电路图？电子电路图讲解，掌握这8点技巧很重要！电路分析或修理中问题特别多者，说明基础知识掌握的不好。
有的基础知识在书上一看就懂，一用就错，这时问题就自然来了。
如果发现自己看书时不懂的问题特别多，就说明看这本书的准备知识还不够，应从更基础的书看起。
不能采取跳跃式学习，认为自己已经懂的就不去认真学习，跨过几节看后面的内容，这时必然会出现问题很多的现象。
古人云：欲速则不达。
初步了解电子电路图图1所示是一个简单的电子电路图的例子。
电子电路图用来表示实际电子电路的组成、结构、元器件标称值等信息。
从这一电路图中可以看出，该电路由电阻器R1～R3、电容器C1～C3和三极管VT1等元器件组成。
各元器件之间的连接线路表明了这一电路中各元器件之间的连接关系，R1下面的270k表示该电阻的标称阻值，C1下面的100是该电容的标称容量，不标单位表示单位是pF，VT1下面的2SC536是该三极管的型号。
图1 电子电路图示意图了解电路图种类和掌握各种电路图的基本分析方法，是学习电子电路工作原理的第一步。
电子电路图主要有下列六种。
(1)方框图(包括整机电路方框图、系统方框图等)。
(2)单元电路图。
(3)等效电路图。
(4)集成电路应用电路图。
(5)整机电路图。
(6)印制电路板图。
方框图识图方法图2所示是一个两级音频信号放大系统的方框图。
从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。
从这一方框图也可以知道，这是一个两级放大器电路。
图2 方框图示意图方框图种类较多，主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。
1.整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。
(1)从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。
(2)在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。
老电工告诉您看电路图的诀窍让你分分钟学会看懂电路图
老电工告诉您看电路图的诀窍让你分分钟学会看懂电路图看电路图是对于电子技术相关人员最为基本的要求，同时也是最为关键的。
而对于图上密密麻麻的元件符号及线路标识，也让初学者为之困扰。
所谓，工欲善其事必先利其器，接下来就介绍看电路图的诀窍!变频器基本电路要想看懂电路图没有捷径，打好基础是关键看电路图与其他技巧性的东西无关，需要你有一定的基础。
就好比学奔跑，都是从会爬、会站、会走后才开始尝试奔跑的，做事循环渐进。
想要更好的识读电路图也是如此：先从元器件的符号、参数及特性开始学习，之后了解基本电路的特征及其功能，慢慢的从中积累，刚开始看不懂没关系，其他人也是跟你一样，打好基础不可急躁。
要点：电子工程没有捷径，没有良好的积累会让你在后期遇到更大的困难，所有人都是这么过来的，你也可以!细分各个电路的功能及作用从局部到整体突破，农村包围城市并未落后大的图暂时无法看懂没关系，可以将复杂的电路图细分出来。
电路图通常都是由一个或多个基本电路组成，挨个拆分基本电路，从局部去分析电路的原理及功能，之后尝试弄清楚各个电路模块之间的联系，弄明白后再把他们组合起来去看整体是不是就容易多了?要点：整图看不懂不要沮丧，化整为零挨个突破，你的思维会更加清晰，庐山还不是一样远处看模糊吗?探寻目标明确，不要因外界干扰而产生困惑一个完整的电路都是由许多的功能及电路组合而成，当我们在分析电路图的时候经常会连带着把不必要的功能块一起放进去分析，导致眉毛胡子一把抓——不分轻重。
识读电路图要有针对性，目标要明确。
比如:，我们要分析电路图中的电源电路部分，那么，只需要去分析电源电路部分即可，不必在意其他干扰电路。
要点：做事都需要有明确的目的性，既然是去买肉，你还要整明白肉是用什么方法切的吗?电子电路图要点及详解从无序看有序，电子电路组成是相互联系的电路图中的多个模块都不会是孤立存在，而是相互联系。
因干扰及其他因素，电路的顺序或许不是依次排列。
在分析此类电路图时，就需要找到相关联的线索，那么，如何查找?电子电路是处理信号的电路，既然知道这点，那么信号的流程即是线索，也是引线;电路的正常导通需要电源，那么，电源的供给则是另外一个线索，根据这两个线索去顺藤摸瓜，会让思路更加的清晰。
教你三步看懂电路图 基本电路图讲解
教你三步看懂电路图基本电路图讲解
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习教程，供参考！
教你如何散步简单看懂电路图1、根据由大到小，由粗到细的顺序识读各
种电路图
前面已谈到，一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。
这些电路图各有各的用途和特点，但又有内在联系。
在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。
这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。
2、根据基本电路程式可以识读电路方框图（系统、板块或整机)
前面谈到整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。
方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。
有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。
根据基本电路程式，可画出电路方框图。
根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。
电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。
实际上，看电。
怎么看懂电路图有哪些技巧
怎么看懂电路图有哪些技巧要理解和看懂电路图，首先需要具备一些基本的电子知识和技巧。
下面是一些有助于您理解电路图的技巧。
1.学习基本元件：学习电路图之前，了解电子元件是非常重要的。
常见的电子元件包括电阻、电容、电感、二极管、晶体管等。
了解这些元件的符号、功能和基本特性，这将有助于您后续理解电路图。
2.电路图符号的学习：每个元件在电路图上都有对应的符号。
学习并熟悉这些符号是理解电路图的基础。
可以通过查看电子教材、参考书籍或网络资源来学习这些符号。
3.理解电路结构：电路图是一种用以表示电路中元件和连接关系的图示。
电路图上通常会用线条表示导线，元件之间用线条连接，形成一个完整的电路结构。
理解电路图的结构可以帮助您更好地理解电路系统。
4.学习电路图的结构和符号：电路图一般由输入源、输出负载、电子元件和连接线组成。
了解这些组成部分的符号和连接方式，可以帮助您更好地理解电路图中各个元件之间的关系。
5.分析电路图的流程：电路图是一种表示电路的图示，通过图示可以分析电路中各个元件之间的连接方式和关系。
理解电路的分析过程对于理解电路图非常重要。
一般的电路分析包括三个基本步骤：确定电路的输入和输出，查找电路中的元件和连接，使用电路定律进行电路分析。
6.了解电路定律：电路定律是用来描述电路中电压、电流和电阻之间关系的一些规律。
例如欧姆定律可以描述电流和电阻之间的关系，基尔霍夫定律可以描述电流在电路中的分布情况。
通过了解这些定律，可以帮助您更好地分析电路图。
7.使用模拟软件进行实践：通过使用电子电路模拟软件，可以在计算机上实践电路分析和设计。
这些软件提供了一种直观的方式来理解电路图和电路系统的工作原理。
通过实践，可以加深对电路图的理解。
8.阅读相关教材和参考书籍：有关电路图的学习资料很多，可以阅读一些电子电路方面的教材和参考书籍来加深对电路图的理解。
这些书籍通常包含了丰富的实例和案例，可以帮助您更好地理解和应用电路图。
9.与他人讨论交流：与他人讨论交流对于理解电路图也是很有帮助的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样快速的看懂原理图电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等容可以点击本文相关文章下的各个，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。
它的符号见图（ i ），用θ 或t° 来表示温度。
它的文字符号是“ RT ”。
第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。
它的文字符号是“ RL ”。
第 3 种是压敏电阻器的符号。
压敏电阻阻值是随电阻器两端所加的电压而变化的。
符号见图 1 （ k ），用字符 U 表示电压。
它的文字符号是“ RV ”。
这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。
第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。
当温度超过500℃ 时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。
它的电阻值很小，目前在彩电中用得很多。
它的图形符号见图 1 （ 1 ），文字符号是“ R F ”。
电容器的符号详见图 2 所示，其中（ a ）表示容量固定的电容器，（ b ）表示有极性电容器，例如各种电解电容器，（ c ）表示容量可调的可变电容器。
（ d ）表示微调电容器，（ e ）表示一个双连可变电容器。
电容器的文字符号是 C 。
电感器与变压器的符号电感线圈在电路图中的图形符号见图 3 。
其中（ a ）是电感线圈的一般符号，（ b ）是带磁芯或铁芯的线圈，（ c ）是铁芯有间隙的线圈，（ d ）是带可调磁芯的可调电感，（ e ）是有多个抽头的电感线圈。
电感线圈的文字符号是“ L ”。
变压器的图形符号见图 4 。
其中（ a ）是空芯变压器，（ b ）是滋芯或铁芯变压器，（ c ）是绕组间有屏蔽层的铁芯变压器，（ d ）是次级有中心抽头的变压器，（ e ）是耦合可变的变压器，（ f ）是自耦变压器，（ g ）是带可调磁芯的变压器，（ h ）中的小圆点是变压器极性的标记。
送话器、拾音器和录放音磁头的符号送话器的符号见图 5 （ a ）（ b ）（ c ），其中（ a ）为一般送话器的图形符号，（ b ）是电容式送话器，（ c ）是压电晶体式送话器的图形符号。
送话器的文字符号是“ BM ”。
拾音器俗称电唱头。
图 5 （ d ）是立体声唱头的图形符号，它的文字符号是“ B ”。
图 5 （ e ）是单声道录放音磁头的图形符号。
如果是双声道立体声的，就在符号上加一个“ 2 ”字，见图（ f ）。
扬声器、耳机的符号扬声器、耳机都是把电信号转换成声音的换能元件。
耳机的符号见图 5 （ g ）。
它的文字符号是“ B E ”。
扬声器的符号见图 5 （ h ），它的文字符号是“ BL ”。
接线元件的符号电子电路中常常需要进行电路的接通、断开或转换，这时就要使用接线元件。
接线元件有两大类：一类是开关；另一类是接插件。
（ 1 ）开关的符号在机电式开关中至少有一个动触点和一个静触点。
当我们用手扳动、推动或是旋转开关的机构，就可以使动触点和静触点接通或者断开，达到接通或断开电路的目的。
动触点和静触点的组合一般有 3 种：①动合（常开）触点，符号见图 6 （ a ）；② 动断（常闭）触点，符号是图 6 （ b ）；③ 动换（转换）触点，符号见图 6 （ c ）。
一个最简单的开关只有一组触点，而复杂的开关就有好几组触点。
点下方表示推拉的动作；（ d ）表示旋转式开关，带 3 极同时动合的触点；（ e ）表示推拉式1×6 波段开关；（ f ）表示旋转式1×6 波段开关的符号。
开关的文字符号用“ S ”，对控制开关、波段开关可以用“ SA ”，对按钮式开关可以用“ SB ”。
开关在电路图中的图形符号见图 7 。
其中（ a ）表示一般手动开关；（ b ）表示按钮开关，带一个动断触点；（ c ）表示推拉式开关，带一组转换触点；图中把扳键画在触点下方表示推拉的动作；（ d ）表示旋转式开关，带 3 极同时动合的触点；（ e ）表示推拉式1×6 波段开关；（ f ）表示旋转式1×6 波段开关的符号。
开关的文字符号用“ S ”，对控制开关、波段开关可以用“ SA ”，对按钮式开关可以用“ SB ”。
（ 2 ）接插件的符号接插件的图形符号见图 8 。
其中（ a ）表示一个插头和一个插座，（有两种表示方式）左边表示插座，右边表示插头。
（ b ）表示一个已经插入插座的插头。
（ c ）表示一个 2 极插头座，也称为 2 芯插头座。
（ d ）表示一个 3 极插头座，也就是常用的 3 芯立体声耳机插头座。
（ e ）表示一个 6 极插头座。
为了简化也可以用图（ f ）表示，在符号上方标上数字 6 ，表示是 6 极。
接插件的文字符号是 X 。
为了区分，可以用“ XP ”表示插头，用“ XS ”表示插座。
继电器的符号因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：一个长方框表示线圈；一组触点符号表示触点组合。
当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法，如图 9 （ a ）。
当触点较多而且每对触点所控制的电路又各不相同时，为了方便，常常采用分散表示法。
就是把线圈画在控制电路中，把触点按各自的工作对象分别画在各个受控电路里。
这种画法对简化和分析电路有利。
但这种画法必须在每对触点旁注上继电器的编号和该触点的编号，并且规定所有的触点都应该按继电器不通电的原始状态画出。
图 9 （ b ）是一个触摸开关。
当人手触摸到金属片 A 时， 555 时基电路输出（ 3 端）高电位，使继电器 KR1 通电，触点闭合使灯点亮使电铃发声。
555 时基电路是控制部分，使用的是 6 伏低压电。
电灯和电铃是受控部分，使用的是 220 伏市电。
前面介绍了电路图中的元器件的作用和符号。
一电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。
其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。
好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。
同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。
因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。
按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。
负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。
（ 3 ）全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图 2 （ c ）。
负载上的电流波形和输出电压值与全波整流电路相同。
（ 4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。
图 2 （ d ）是一个二倍压整流电路。
当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近 1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是 C1 上电压的 2 倍，所以叫倍压整流电路。
三、滤波电路整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。
（ 1 ）电容滤波把电容器和负载并联，如图 3 （ a ），正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
（ 2 ）电感滤波把电感和负载串联起来，如图 3 （ b ），也能滤除脉动电流中的交流成分。
（ 3 ） L 、 C 滤波用 1 个电感和 1 个电容组成的滤波电路因为象一个倒写的字母“ L ”，被称为 L 型，见图 3 （ c ）。
