汽车电子防抱死制动系统结构原理
ABS系统的结构与工作原理ppt课件
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
电子式
• 该制动系统也 称Bosch式防 抱死制动系统。 图示为Bosch 防抱制动系统 图。
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
• 性能特点：由于四通道ABS是根据各车轮轮速传感 器输入的信号，分别对各个车轮进行独立控制的，因 此附着系数利用率高，制动时可以最大程度的利用每 个车轮的最大附着力。四通道控制方式特别适用于汽 车左右两侧车轮附着系数接近的路面，不仅可以获得 良好的方向稳定性和方向控制能力，而且可以得到最 短的制动距离。但是如果汽车左右两个车轮的附着系 数相差较大(如路面部分积水或结冰)，制动时两个车 轮的地面制动力就相差较大，因此会产生横摆力矩， 使车身向制动力较大的一侧跑偏，不能保持汽车按预 定方向行驶，会影响汽车的制动方向稳定性。因此， 驾驶员在部分结冰或积水等湿滑的路面行车时，应降 低车速，不可盲目迷信ABS装置。
四传感器三通道控制方式(双管路对角布置)
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
三传感器三通道（前轮独立、后轮选择） 控制方式
•
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
abs的工作原理
abs的工作原理ABS是防抱死制动系统(Anti-lock Braking System)的缩写，它是一种车辆安全系统，旨在防止车辆在紧急制动时发生轮胎抱死的现象。
ABS系统通过电子控制单元(ECU)、传感器和液压控制装置组成，以实现对车轮制动力的精确控制，从而提高制动效果和车辆稳定性。
工作原理：1. 传感器检测：ABS系统通过车轮速度传感器检测车轮的转速，通常每个车轮都有一个传感器。
传感器会将车轮转速的信息发送给ECU。
2. 制动踏板输入：当驾驶员踩下制动踏板时，制动液压系统会被激活，将制动力传递到车轮。
3. ECU控制：ECU接收到传感器发送的车轮转速信息后，会实时计算车轮的转速差异。
如果ECU检测到某个车轮即将抱死（转速急剧下降），它会采取措施来防止抱死。
4. 防抱死控制：当ECU检测到某个车轮即将抱死时，它会向液压控制装置发送指令，减少或释放该车轮的制动力。
这样做可以使车轮保持旋转，增加制动力的稳定性和操控性。
5. 轮胎抱死解除：当ECU检测到车轮转速恢复正常时，它会重新施加制动力，以确保车辆能够安全停下。
6. 反复控制：ABS系统会不断地监测车轮转速，并根据需要进行制动力的调整，以保持车轮的旋转并避免抱死。
优点：1. 提高制动效果：ABS系统可以在紧急制动时避免车轮抱死，保持车轮旋转，从而提供更好的制动效果。
这有助于缩短制动距离，减少碰撞风险。
2. 提高操控性和稳定性：通过精确控制车轮的制动力，ABS系统可以防止车辆在制动时失去方向稳定性。
这使得驾驶员能够更好地控制车辆，并减少失控的风险。
3. 提高驾驶舒适性：ABS系统可以避免车轮的抖动和噪音，提供更平稳的制动感受。
这可以提高驾驶舒适性，减少驾驶员的疲劳感。
4. 适应不同路面：ABS系统可以根据不同路面的情况，调整车轮的制动力分配。
这使得车辆在各种路况下都能保持稳定的制动性能。
5. 自动监测和修复：ABS系统可以自动监测传感器和其他组件的工作状态，并在发现故障时提供警告。
汽车防抱死制动系统的工作原理
汽车防抱死制动系统的工作原理在汽车的众多安全配置中，防抱死制动系统（Antilock Braking System，简称 ABS）无疑是一项极为重要的技术。
它的出现大大提高了汽车在紧急制动时的稳定性和可控性，有效减少了事故的发生概率。
那么，这个神奇的系统究竟是如何工作的呢？要理解汽车防抱死制动系统的工作原理，我们首先需要了解在没有ABS 的情况下，汽车制动时可能会出现的问题。
当我们猛踩刹车踏板时，车轮会迅速被制动装置锁死，与地面产生滑动摩擦。
这种滑动摩擦的摩擦力比滚动摩擦要小得多，而且会导致车辆失去转向能力。
想象一下，在紧急情况下，如果车辆无法转向来避开障碍物，那后果将不堪设想。
汽车防抱死制动系统的核心目标就是防止车轮在制动时被完全锁死，保持车轮与地面之间的滚动摩擦，同时又能达到最大的制动效果。
那么，ABS 是如何实现这一目标的呢？它主要通过车轮转速传感器、电子控制单元（ECU）和制动压力调节器这三个关键部件协同工作来完成。
车轮转速传感器就像是系统的“眼睛”，它们被安装在每个车轮上，能够实时监测车轮的转速。
这些传感器会不断地将车轮的转速信息传递给电子控制单元。
电子控制单元则是整个系统的“大脑”，它接收来自车轮转速传感器的信息，并进行快速而复杂的计算和分析。
当电子控制单元检测到某个车轮的转速急剧下降，即将被锁死时，它会立即向制动压力调节器发出指令。
制动压力调节器就是系统的“执行者”，它能够根据电子控制单元的指令，快速地调节制动压力。
在车轮即将锁死时，制动压力调节器会减小制动压力，使车轮恢复转动；当车轮转速恢复到一定程度后，制动压力调节器又会增加制动压力，如此反复，使车轮始终保持在即将锁死而又未锁死的状态，也就是在滚动和滑动之间不断切换。
这种快速的压力调节是在极短的时间内完成的，通常每秒可达数十次甚至上百次。
通过这样的调节，车轮能够在制动过程中始终保持与地面的良好接触，从而提供最大的制动力，同时保持车辆的转向能力。
汽车防抱死制动系统的原理
汽车防抱死制动系统的原理
汽车防抱死制动系统的原理
汽车防抱死制动系统（ABS）是一种控制汽车制动时的刹车压力的系统。
它的主要作用是在刹车时能够减少汽车的侧滑，从而有效地保护汽车驾乘人员的安全。
防抱死制动系统根据车轮的转速及其擦挂情况，即时监测各车轮的转速，当发现距地面接触的轮胎出现锁死时，会立刻及时减小对其的制动压力，然后再恢复正常的制动压力，从而使车轮可以继续转动，起到稳定汽车的作用。
ABS系统的工作原理主要有以下几点：
首先，ABS系统由一组电磁传感器、电子控制器、液压装置以及一组制动阀组成，每一辆汽车的ABS系统都是不同的，但是原理是一样的。
其次，当汽车发生刹车时，电磁传感器便会检测每个轮胎的转速，然后将所检测到的信号发送给电子控制器，电子控制器便会根据传感器所检测到的信号，对液压装置以及制动阀进行逆变控制，改变制动压力的大小，以保证汽车的稳定性。
最后，当ABS系统发现汽车的轮胎锁死时，它会立刻及时减小对其的制动压力，从而使车轮可以继续转动，起到稳定汽车的作用。
总的来说，防抱死制动系统是一种提高汽车性能和安全的重要系统，它能够有效地调节刹车压力，从而保证汽车在刹车时能够激烈刹车，而不会出现侧滑的情况。
制动防抱死(ABS)系统资料重点
1）电磁阀
循环式制动压力调节器的电磁阀多采用三位三通 电磁阀（3/3电磁阀）。在四通道制动控制系统中 每个轮缸有一个3/3电磁阀；在三通道制动控制系 统中，每个前轮有一个3/3电磁阀，两后轮共用一 个3/3电磁阀。电磁阀是由电磁阀线圈直接控制的 阀，电磁线圈受ECU的控制。阀上有三个孔分别 通制动主缸、车轮制动器轮缸和储液器。电磁线 圈流过的电流由ECU控制，能使阀处于“升压”、 “保压”、“减压”三种位置。
传感器，一般安装在车轮上。利用电磁 感应原理检测车轮速度，然后转化成脉 冲信号传给ECU。
有些后轮驱动的车轮传感器安装在
差速器上，通过后轴转速来检测，故又 称之为轴速传感器。
车速传感器又称车速雷达，用在以
车轮滑移率为控制参数的ABS中，用来 检测汽车速度并将收集到的信号发送到 ECU。
汽车减速度传感器用在四轮驱动的
目前的轮速传感器主要分为两类：电磁式和霍尔式。
轮速传感器实物图
2、电磁式轮速传感器
电磁式轮速传感器有传感头和齿圈
两部分组成，传感头由永磁体、极轴和 感应线圈等组成。
根据极轴的结构不同，电磁式轮速
传感器可分为凿式极轴轮速传感器柱式 极轴轮速传感器。
1）轮速传感器结构
• 传感头被线圈包围直接安 装于齿圈上方。
在ABS中，制动压力控制装置有很多种， 液压式制动压力控制装置因其制动比较柔 和、故障率低而广泛用于中小型客车、货 车、轿车等小型车辆。
汽车液压制动控制装置中最重要的是制 动压力调节器，其串联在制动主缸与制动 轮缸之间。按控制压力方式的不同可分为 循环式调节器和可变容积式调节器。
பைடு நூலகம்

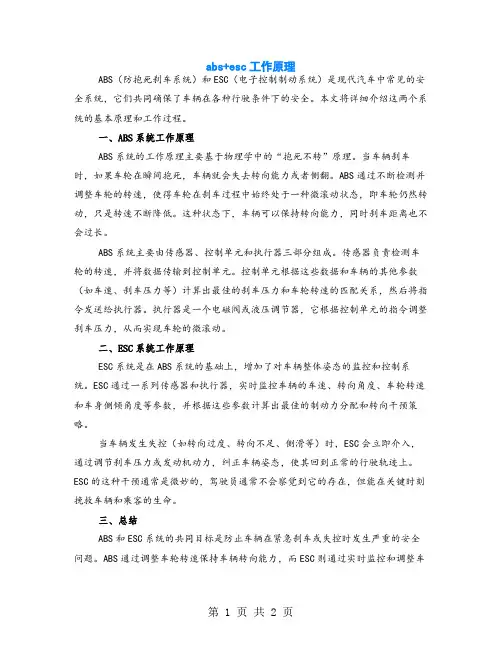

abs+esc工作原理
abs+esc工作原理ABS（防抱死刹车系统）和ESC（电子控制制动系统）是现代汽车中常见的安全系统，它们共同确保了车辆在各种行驶条件下的安全。
本文将详细介绍这两个系统的基本原理和工作过程。
一、ABS系统工作原理ABS系统的工作原理主要基于物理学中的“抱死不转”原理。
当车辆刹车时，如果车轮在瞬间抱死，车辆就会失去转向能力或者侧翻。
ABS通过不断检测并调整车轮的转速，使得车轮在刹车过程中始终处于一种微滚动状态，即车轮仍然转动，只是转速不断降低。
这种状态下，车辆可以保持转向能力，同时刹车距离也不会过长。
ABS系统主要由传感器、控制单元和执行器三部分组成。
传感器负责检测车轮的转速，并将数据传输到控制单元。
控制单元根据这些数据和车辆的其他参数（如车速、刹车压力等）计算出最佳的刹车压力和车轮转速的匹配关系，然后将指令发送给执行器。
执行器是一个电磁阀或液压调节器，它根据控制单元的指令调整刹车压力，从而实现车轮的微滚动。
二、ESC系统工作原理ESC系统是在ABS系统的基础上，增加了对车辆整体姿态的监控和控制系统。
ESC通过一系列传感器和执行器，实时监控车辆的车速、转向角度、车轮转速和车身侧倾角度等参数，并根据这些参数计算出最佳的制动力分配和转向干预策略。
当车辆发生失控（如转向过度、转向不足、侧滑等）时，ESC会立即介入，通过调节刹车压力或发动机动力，纠正车辆姿态，使其回到正常的行驶轨迹上。
ESC的这种干预通常是微妙的，驾驶员通常不会察觉到它的存在，但能在关键时刻挽救车辆和乘客的生命。
三、总结ABS和ESC系统的共同目标是防止车辆在紧急刹车或失控时发生严重的安全问题。
ABS通过调整车轮转速保持车辆转向能力，而ESC则通过实时监控和调整车辆姿态，确保了车辆在各种行驶条件下的安全。
这两个系统在现代汽车中发挥着至关重要的作用，提高了车辆的安全性和可靠性。
在实际驾驶中，驾驶员应该了解这两个系统的基本原理和工作过程，以便在遇到紧急情况时能够合理使用它们来提高行车安全性。
ABS系统电控单元
（2)计算电路
计算电路的功用是：根据轮速传感器 信号，计算出车轮瞬时速度而后求知加 （减）速度、初始速度、参考车速及滑 移率。最后根据车轮加（减）速度和滑 移率形成相应的控制指令，向电磁阀控 制电路输出制动压力增大、保持、减小 的控制信号。
计算电路由两个完全相同的微处理器组成：
其主要目的是：两个微处理器计算结果相同时， 输出指令ABS工作。计算结果不同时，关闭ABS， 防止出现错误控制。
1、电子控制单元的功用
接收轮速传感器及其它开关信号，并进行放大、 整形、计算、比较，按照特定的控制逻辑，分析、 判断后输出指令，控制制动压力调节器执行制动 压力调节任务。
2、ABS ECU的组成
目前，尽管各车用ABS ECU内部控制程序、 参数不同，但一般均由以下几个基本电路组成。
输入电路 计算电路 输出电路 安全保护电路
3.制动防抱死控制过程 （1）车速超过8Km/h ，需要制动踩下踏制动 踏板时，制动开关闭合 ，蓄电池电压送至ECU 端子25，ECU获知汽车 进入制动状态。ECU将 根据各轮速传感器输入 的电压信号对车轮运动 状态进行监测。
（2）制动中，各车轮 滑移率均小于20%时， ECU端子2、35、18均 开路，每个电磁阀线圈 中均无电流通过，各制 动分泵制动液压力将随 制动总泵输出制动液压 力的变化而变化-增压。 。
输出电磁阀 输出电磁阀通常切断制动轮泵和阻尼器
间的油路，ABS控制减压模式时打开油路让轮 泵里的油压通过阻尼器回到制动总泵。
一、液压控制单元
高压蓄能器 储存高压制动液。 储液器又起缓冲的作用，通过容器内的油液
储存吸收电动泵工作时的油压变化，减少ABS工 作时的踏板震动感。
储液器出口处的吼管起减少液体流动时产生 的噪音作用。
汽车abs工作原理原理
汽车abs工作原理原理
汽车ABS（防抱死系统）的工作原理是通过感应轮胎的转速
和控制制动压力来防止车轮在紧急制动时抱死。
具体工作原理如下：
1. 轮速感应：ABS系统会安装在车轮旁的传感器来感知每个
车轮的转速。
这些传感器会测量车轮在行驶过程中的旋转速度。
2. 手动制动：当驾驶员踩下刹车踏板时，制动液会通过制动系统传送到各轮制动器上，使制动器发挥作用。
3. 控制制动压力：ABS系统会根据每个车轮的转速变化来监
测车辆的制动性能。
如果传感器检测到有车轮即将抱死，系统会自动调整制动压力。
4. 调节制动压力：如果某个车轮的转速急剧下降，表明该车轮即将抱死，ABS系统会迅速降低该车轮的制动压力。
这使得
车轮重新获得抓地力，防止抱死情况发生。
5. 释放制动压力：一旦ABS系统感知到车轮抱死的风险已经
消失，它会迅速释放该车轮上的制动压力，以便车轮重新旋转，并重新建立抓地力。
通过不断调整制动压力，ABS系统能够确保车辆在紧急制动
时保持最佳的操控性和稳定性，同时有效地防止车轮抱死，提高制动效果，增加驾驶员的安全性。
ABS系统的结构原理和工作过程
ABS系统的结构原理和工作过程一、制动防抱死系统的基本组成ABS通常都由车轮转速传感器、制动压力调节装置、电子控制装置和ABS警示灯组成;在不同的ABS系统中;制动压力调节装置的结构形式和工作原理往往不同;电子控制装置的内部结构和控制逻辑也可能不尽相同.. 1．车轮转速传感器为了检测车轮的转速;在前后左右各车轮上都安装一个轮速传感器..这种布置方法被称为传感器布置方式.. 在前轮驱动汽车上;可使用3传感器方式;即在前差速器前部安装一个车轮转传感器;然后在左右后轮各安装一个车轮转速传感器..齿轮脉冲信号发生器装在车轮上;齿轮脉冲信号发生器产生的脉冲数和车轮的转速成正比..以上传感器信号都输往电子控制装置..2、制动压力调节装置一般汽车的制动系统分为三个独立的液压系统;即左前轮、右前轮和左右后轮..制动压力调节装置按照电子控制装置中电脑的指令;通过增压、保持油压、调压来调节上述三个系统4个车轮的制动油压..制动压力调节装置附有专用的电动泵;如果需要提高油压;驱动电动机提高油压..3、电子控制装置基于各车轮传感器送来的信号;利用电子控制装置的电脑;按预先确定好的判断程序计算各车轮的制动力..根据计算结果;如果需要加大制动力;就打开进油电磁阀;如果需要解除制动就打开泄油电磁阀..二、防抱死制动系统的工作过程在ABS中;每个车轮上各安置一个转速传感器;将关于各车轮转速的信号输入电子控制装置..电子控制装置根据各车轮转传感器输入的信号对各个车轮的运动状态进行监测和判定并形成相应的控制指令..制动压力调节装置主要由调压电磁阀总成、电动泵总成和储液器等组成一个独立的整体;通过制动管路与制动主缸和各制动轮缸相连;制动压力调节装置受电子控制装置的控制;对各制动轮缸的制动压力进行调节..ABS的工作过程可以分为常规制动、制动压力保持、制动压力减小和制动压力增大等阶段..在常规制动阶段;ABS并不介入制动压力控制;调压电磁阀总成中的各进液电磁阀均不通电而处于开启状态;各出液压电磁阀均不通电而处于关闭状态;电动泵也不通电运转;制动主缸至各制动轮缸的制动管路均处于沟通状态;而各制动轮缸至储液器的制动管路均处于封闭状态;各制动轮缸的制动压力将随制动主缸的输出压力而变化;此时的制动过程与常规制动系统的制动过程完全相同..在制动过程中;电子控制装置根据车轮转速传感器输入的车轮转速信号判定有车轮趋于抱死时;ABS就进入防抱死制动压力调节过程..例如;电子控制装置判定右前轮趋于抱死时;电子控制装置就使控制右前轮制动压力的进液电磁阀通电;使右前进液电磁阀转入关闭状态;制动主缸输出的制动液不再进入右前制动轮缸;此时;右前出液电磁阀仍未通电而处于关闭状态;右前制动轮缸中的制动液也不会流出;右前制动轮缸的制动压力就保持一定;而其它未趋于抱死车轮的制动压力仍会随制动轮缸的制动主缸输出压力的增大而增大;如果在右前制动轮缸的制动压力保持一定时;电子控制装置判定右前轮仍然趋于抱死;电子控制装置又使右前出液电磁阀也通电而转入开启状态;右前制动轮缸中的部分制动液就会经过处于开启状态的出液电磁阀流回储液器;使右前制动轮缸的制动压力迅速减小;右前轮的抱死趋势将开始消除;随着右前轮的抱死趋势已经完全消除时;电子控制装置就使右前进液电磁阀和出液电磁阀都断电;使进液电磁阀转入开启状态;使出液电磁阀转入关闭状态;同时也使电动泵通电运转;向制动轮缸送制动液;由制动主缸输出的制动液和电动泵通电运转;向制动轮缸泵送制动液;由制动主缸输出的制动液和电动泵通电运转;向制动轮缸泵送制动液;由制动主缸输出的制动液和电动泵泵送的制动液都经过处于开启状态的右前进液电磁阀进入右前制动轮缸;使右前制动轮缸的制动压力迅速增大;右前轮又开始减速转动..ABS通过使趋于抱死车轮的制动压力循环往复地经历保持—减小—增大过程;而将趋于抱死车轮的滑动率控制在峰值附着系数滑动率的附近范围内;直至汽车速度减小到很低或者制动主缸的输出压力不再使车轮趋于抱死时为止;制动压力调节循环的频率可达3~20HZ..在该ABS中对应于每一个制动轮缸各有一对进液和出液电磁阀;可由电子控制装置分别进行控制;因此;各制动轮缸的制动压力能够被独立地调节;从而使四个车轮都不发生制动抱死现象..尽管各种ABS的结构形式和工作过程并不完全相同;但都是通过对趋于抱死车轮的制动压力进行自适应循环调节;来防止被控制车轮发生制动抱死的;而且;各种ABS在以下几个方面都是相同的..1 ABS只是汽车的速度超过一定以后如5km/h或8km/h;才会对制动过程中趋于抱死的车轮进行防抱死制动压力调节..当汽车速度被制动降低到一定时;ABS就会自动中止防抱死制动压力调节;此后;装备ABS汽车的制动过程将与常规制动系统的制动过程相同;车轮被制动抱死对汽车制动抱死..这是因为在汽车的速度很低时;车轮被制动抱死对汽车制动性能的影响已经很小;而且要使汽车尽快制动停车;应必须使车轮制动抱死..2 在制动过程中;只有当被控制车轮趋于抱死时;ABS才会对趋于抱死车轮的制动压力进行防抱死调节；在被控制车轮还没有趋于抱死时;制动过程与常规制动系统的制动过程完全相同..3ABS都具有自诊断功能;能够对系统的工作情况进行监测;一旦发现存在影响系统正常工作的故障时将自动地关闭ABS;并将ABS警示灯点亮;向驾驶发出警示信号;汽车的制动系统仍然可以像常规制动系统一样进行制动..三、ABS特点1、在低附着系数的路面上制动时;应一脚踏死制动踏板在附着系数高的路面上;ABS几乎没有工作的机会..只有在冰雪路面上或下雨时;它才有工作的机会..此时路面附着系数比较小;在这种路面上;司机踏动制动踏板的动作稍一过猛;制动力就可能超过轮胎与路面间的附着力..当然;在发生紧急情况时;司机紧急制动往往是一脚踏死制动踏板;这时;即使路面附着系统再大;制动力也会超过附着力的..在驾驶装用ABS的汽车时;制动时必须一脚踏死制动踏板..否则;会因制动力不足使ABS不能起作用..如果司机驾驶技术相当熟练的话;制动时能恰到好处地操作;ABS就一点用也没有了..ABS并不是自动制动;所以在驾驶这类汽车时;制动时应一脚踏死制动踏板..2、能在最短的制动距离内停车在冰雪等光滑路面上;如果没有ABS;无论怎么小心;制动力总是会显得太大;使轮胎抱死;从而使汽车制动距离过长..同样;在这种路面上;如果汽车有ABS;就能自动地使汽车轮胎与路面间产生最大的附着力;可以使制动距离变短..3、制动时汽车具有较高的方向稳定性ABS的最大优点即在于此;一脚踏死制动踏板;汽车的转向盘仍然可以控制汽车的方向;在转弯过程中;制动也不会影响汽车的转向性..在两侧附着系数不一样的路面上;如果没有ABS的话;在附着系数小一侧的路面上;轮胎很容易抱死;从而使汽车发生转动..装用了ABS的汽车;由于可自动进入选择慢控制程序之中;可以保持整车的方向稳定性.. ABS能使汽车获得最大的制动力;最大限度地利用轮胎与路面之间的附着力..但千万不要错误地认为有了ABS;汽车的制动就再也没问题了;甚至错误地认为无论是冰雪等光滑路面;还是干燥路面;汽车的制动距离都是一样的..。
汽车ABS系统原理分析及结构组成
汽车ABS系统原理分析及结构组成汽车ABS（Anti-lock Braking System）系统是一种用来防止车轮在紧急刹车时发生抱死的安全装置。
ABS系统的原理是通过不断调整刹车压力，使车轮在制动时保持在最佳的附着力范围内，从而提高制动效果，并且保持车辆的稳定性。
下面将详细介绍汽车ABS系统的原理分析及结构组成。
ABS系统的原理分析：ABS系统主要由三个部分组成，即传感器系统、控制单元和执行器系统。
当驾驶员进行紧急制动时，传感器系统会检测到车轮的转速，并将信息传输到控制单元。
控制单元根据传感器所获得的数据，判断车轮是否将要抱死，当判断要发生抱死时，立即通过执行器系统调整刹车压力，使车轮保持在最佳附着力范围内。
ABS系统的结构组成：1.传感器系统：传感器系统通常由车轮速度传感器、制动液压传感器和转向角传感器组成。
车轮速度传感器用于测量每个车轮的转速，制动液压传感器用于测量各个刹车缸的压力，转向角传感器用于检测车辆的转向角度。
2.控制单元：控制单元是ABS系统的核心部分，它由微处理器、电子控制单元和电源单元组成。
微处理器负责处理传感器所获得的数据，并根据预设的算法来判断车轮是否将要抱死。
电子控制单元用于控制执行器系统，以实现调整刹车压力的功能。
电源单元提供电源给控制单元。
3.执行器系统：执行器系统主要由阀门组成，它们分布在每个刹车缸的出口处。
当控制单元检测到车轮将要抱死时，它会通过电子控制单元操控阀门的开关，调整刹车液压的流量。
通过不断打开和关闭阀门，可以有效地调整刹车压力，使车轮保持在最佳附着力范围内。
总结：汽车ABS系统通过控制刹车压力的调整，可以有效地防止车轮在紧急制动时发生抱死，提高制动效果，并保持车辆的稳定性。
其原理是通过传感器系统检测车轮的转速等数据，控制单元根据这些数据判断车轮是否将要抱死，并通过执行器系统调整刹车液压流量，以保持车轮在最佳附着力范围内。
汽车ABS系统的结构主要由传感器系统、控制单元和执行器系统组成，每个部分都发挥着重要的作用。
abs的工作原理
abs的工作原理ABS是防抱死制动系统（Anti-lock Braking System）的简称，它是一种通过电子控制技术来防止车辆在紧急制动时轮胎抱死的系统。
下面将详细介绍ABS的工作原理。
ABS系统主要由传感器、控制单元、液压单元和执行器组成。
传感器负责检测车轮的转速，控制单元根据传感器的反馈信号来判断车轮是否即将抱死，并控制液压单元的工作。
液压单元则负责控制制动压力，执行器则根据液压单元的指令来调整制动力。
ABS系统的工作原理如下：1. 当车辆进行紧急制动时，传感器会不断检测车轮的转速。
如果某个车轮的转速低于其他车轮，说明该车轮即将抱死。
2. 控制单元会根据传感器的反馈信号，判断哪个车轮即将抱死，并向液压单元发送指令。
3. 液压单元接收到控制单元的指令后，会调整制动压力。
对于即将抱死的车轮，液压单元会迅速减小制动压力，使车轮恢复正常转速。
4. 当车轮恢复正常转速后，液压单元会逐渐增加制动压力，以保持车辆的制动效果。
通过以上的工作原理，ABS系统可以防止车轮抱死，提高车辆的制动稳定性和操控性能。
它可以使车辆在紧急制动时保持方向的稳定性，减少制动距离，降低发生交通事故的风险。
ABS系统的优势在于它可以根据不同的路面情况和驾驶条件进行自动调整，提供最佳的制动效果。
此外，ABS系统还可以与其他安全系统，如牵引力控制系统（Traction Control System）和电子稳定控制系统（Electronic Stability Control）等进行联动，进一步提高车辆的安全性和稳定性。
总结起来，ABS系统通过检测车轮的转速，并根据传感器的反馈信号来判断车轮是否即将抱死，通过控制液压单元的工作来调整制动压力，从而防止车轮抱死，提高车辆的制动稳定性和操控性能。
它是一项重要的汽车安全技术，可以有效减少交通事故的发生。
wabco abs 原理
wabco abs 原理WABCO ABS 原理引言：WABCO ABS（Anti-lock Braking System，防抱死制动系统）是一种先进的汽车制动系统，旨在提高车辆制动性能和安全性。
本文将介绍WABCO ABS的原理及其工作过程。
一、WABCO ABS的原理WABCO ABS采用了电子控制单元（ECU）和传感器等组件，通过监测车轮的转速和制动压力，实现对车轮制动的准确控制。
其主要原理如下：1. 传感器：WABCO ABS系统通过安装在车轮上的传感器来检测车轮的转速。
这些传感器能够实时监测每个车轮的转速，并将数据传输给ECU。
2. 电子控制单元（ECU）：ECU是WABCO ABS系统的核心控制单元，它接收来自传感器的数据，并根据这些数据来判断车轮是否会出现抱死现象。
ECU还控制着制动液的压力，以便在需要时调整制动力度。
3. 制动液压力调节器：当ECU检测到车轮即将抱死时，它会通过制动液压力调节器来减小制动液的压力。
这样可以减少制动力度，避免车轮抱死，保持车辆的稳定性。
4. 制动踏板传感器：WABCO ABS系统还配备了制动踏板传感器，用于监测驾驶员对制动踏板的踩踏力度。
当驾驶员踩下制动踏板时，传感器会将信号发送给ECU，以便系统能够实时调整制动力度。
二、WABCO ABS的工作过程WABCO ABS系统的工作过程如下：1. 启动：当驾驶员启动车辆时，WABCO ABS系统会进行自检，确保系统正常运行。
2. 数据采集：当车辆行驶时，传感器会实时采集每个车轮的转速，并将数据传输给ECU。
3. 数据分析：ECU会对传感器采集到的数据进行分析，并根据预设的算法来判断车轮是否会出现抱死现象。
4. 制动力调节：当ECU检测到车轮即将抱死时，它会通过制动液压力调节器来减小制动液的压力，以调整制动力度。
5. 驾驶员反馈：WABCO ABS系统还会通过制动踏板传感器来感知驾驶员对制动踏板的踩踏力度，并根据驾驶员的需求调整制动力度。
ABS
一、概述ABS是英文Auti-Lock Braking System的缩写，意为制动防抱死系统，通常简称为ABS。
汽车运行中，踩下制动踏板使汽车制动的过程中，由于几个车轮接触的路面状况不同和各车轮与路面间附着力的变化，以及各车轮制动器机械状况与调整的差异，使各车轮的制动状况不同，很容易出现有一个车轮较其他车轮提前抱死的情况。
电子制动防抱死系统（ABS）的主要任务是通过控制装置，对汽车制动过程中车轮的状态进行监测和有效控制，不断地调节制动系统的制动力，使车轮尽可能处于最佳运动状态，从而使汽车具有良好的抗侧滑能力和最短的制动距离，以提高汽车制动稳定性和安全性。
1.1基本概念1.1.1 滑移率汽车是利用地面与轮胎之间的摩擦力来减速的。
制动时车轮速度减小，在车速和轮速之间产生一个速度差。
车速和轮速之间存在着速度差称为滑移现象。
滑移的程度用滑移率表示，即滑移率=[(车速—轮速)／车速]*100％当车速等于轮速时滑移率为零。
汽车制动时两者差别越大，滑移率越大。
车轮完全抱死时，轮速为零，滑移牢达到100％。
1.1.2 滑移率与制动附着系数的关系制动附着系数、侧向附着系数和滑移率之间存在着密切的关系，通常具有图5-1所示的特性。
即：非制动状态下，制动附着系数为零；制动状态下，滑移率达到某个数值时制动附着系数最大，之后随着滑移率的增大制动附着系数反而减小。
非制动时，侧向附着系数最大，之后随着滑移率的增大而减小，当汽车车轮完全抱死，汽车的方向稳定性和转向能力将完全丧失。
1.1.3 车轮加速度和减速度对正在旋转的车轮施加制动，随着制动压力的升高，在车轮旋转的相反方向上将产生制动力矩．轮速减小并产生滑移，制动完全解除时，制动力矩消失，车轮从滑动状态恢复到滚动状态。
即车轮速度逐步增加至汽车速度。
像这种在单位时间内轮速增加或减少的变化量叫作车轮的加速度或减速度。
一般讲，制动强度越大，车轮减速度越大；在滑动状态下，解除制动越快，车轮加速度越大。
防抱死系统的组成及工作原理
防抱死系统的组成及工作原理防抱死制动系统ABS全称是Anti-lock Brake System，即ABS，可安装在任何带液压刹车的汽车上。
它是利用阀体内的一个橡胶气囊，在踩下刹车时，给予刹车油压力，充斥到ABS的阀体中，此时气囊利用中间的空气隔层将压力返回，使车轮避过锁死点。
当车轮即将到达下一个锁死点时，刹车油的压力使得气囊重复作用，如此在一秒钟内可作用60~120次，相当于不停地刹车、放松，即相似于机械的“点刹’。
因此，ABS防抑死系统，能避免在紧急刹车时方向失控及车轮侧滑，使车轮在刹车时不被锁死，不让轮胎在一个点上与地面摩擦，从而加大摩擦力，使刹车效率达到90%以上，同时还能减少刹车消耗，延长刹车轮鼓、碟片和轮胎两倍的使用寿命。
装有ABS的车辆在干柏油路、雨天、雪天等路面防滑性能分别达到80%—90%、30%—10%、15%—20%。
经过深入研究发现，汽车与地面产生最大摩擦力并不是在车轮完全被抱死，即完全没有转动、只有滑动的时候，而是在既有转动又有滑动的某个时候。
摩擦力与“滑移率”的关系，如图车轮与地面附着力和滑移率的关系所谓滑移率实际上就是汽车在行驶的某一段时间内，其行驶的路程总是由轮子滚动的路程和滑过的路程两部分组成的（未制动时，因滑动很小而可忽略不计），而汽车滑行路程和它行驶的总路程之比就称为滑移率，即：滑移系数=离某一时段汽车行驶总距离同一时段车轮滚动的距离某一时段汽车行驶总距-实验证明当滑移率在15%-20%时，车轮与地面的附着力有较大的数值。
因此，为了取得较好的制动效果，制动系统不能把车轮抱死，而是适当的抱紧使其还有一定的转动。
这也就是说，制动夹紧力并不是愈大愈好，而是要恰到好处。
为了能使液压夹紧力“恰到好处”就必须对液压动力进行控制，而且控制的依据便是滑移系数。
根据上述公式可知，需要随时把车速（总距）和轮速（滚距）信息传给中央处理器（CPU），计算出滑移率后再去控制液压夹紧力，使得滑移率总是在理想的状态（15%-20%）。
ABS系统结构组成及工作原理
2、ABS系统结构组成及工作原理ABS防抱死制动系统通常由电控单元ECU、液压控制单元（液压调节器）和车轮速度传感器等组成。
一、ABS系统电控单元ECU（一）概述ABS系统电子控制部分可分为电子控制单元（ECU）、ABS模块、ABS计算机等，以下简称ECU。
70年代中期之前，电子控制单元正处于开发阶段，当时的ECU是由运算放大器、晶体管、电阻及电容等分立元件组成的模拟电路构成。
模拟电路存在的问题较多，元件数量多、组织生产难度大、噪声难以控制、零点漂移大，集成度很低的分立式ECU的外形尺寸也很大。
目前的ECU主要是由集成度、运算精度都很高的数字电路组成。
由于ABS装置目前已从高级轿车开始逐步向家庭轿车普及，因此，需要在很短的时间内开发出适合各种车型的ABS装置。
各种新开发的ABS几乎都是采用微型电子控制的ECU。
最初的模拟电路约由1000个电子元件组成，现在的ECU采用专用集成电路，混合集成电路，元件数量缩减到70个左右，大大减少了ECU的重量、体积和成本，提高了可靠性和生产率。
随着生产技术及汽车电路可靠性的提高，从原来的穿体安装结构发展到表面安装结构，体积更小。
（二）ECU的基本结构ECU由以下几个基本电路组成：①车速传感器的输入放大电路。
②运算电路。
③电磁阀控制电路。
④稳压电源、电源监控电路、故障反馈电路和继电器驱动电路。
各电路的联接方式如图1-1～图1-3所示。
图1-1 四传感器二通道系统ECU模块图图1-2 四传感器三通道系统ECU模块图图1-3 四传感器四通道系统ECU模块图1、车速传感器的输入放大电路安装在各车轮上的车速传感器根据轮速输出交流信号，输入放大电路将交流信号放大成矩形波并整形后送往运算电路。
不同的ABS系统中轮速传感器的数量是不一样的。
每个车轮都装轮速传感器时，需要四个，输入放大电路也就要求有四个。
当只在左右前轮和后轴差速器安装轮速传感器时，只需要三个，输入放大电路也就成了三个。
abs防抱死系统的工作原理
abs防抱死系统的工作原理1. 引言你有没有想过，当你在紧急刹车的时候，汽车轮胎突然抱死，然后车子就不受控制地滑行，这是多么危险的情况啊！就好像一个滑冰的人突然停住了脚，却因为惯性还在往前滑，完全没法控制方向。
今天呢，咱们就来好好聊聊汽车上的ABS防抱死系统，搞清楚它到底是怎么工作的，让你对这个在关键时刻保障我们行车安全的系统有个透彻的了解。
这篇文章我们会从ABS的基本概念、运行机制，再到它在生活和工业中的应用，还有一些常见的误解等方面来详细说说。
2. 核心原理2.1基本概念与理论背景ABS是Anti lock Braking System的缩写，也就是防抱死制动系统。
这个概念其实很早就有了，随着汽车工业的发展，人们越来越意识到在刹车时如果车轮抱死会带来很多危险，所以就开始研究怎么解决这个问题。
简单来说，它的核心理论就是在刹车的时候，防止车轮因为制动力过大而完全停止转动（抱死），从而保持车辆的操控性。
你可以把车轮想象成一个正在跑步的人的脚，如果这个人突然把脚定住（抱死），那他整个人就会因为惯性向前摔倒。
而有了ABS就相当于这个人的脚虽然在减速，但还能有一定的活动能力，不至于完全定住，这样就能保持身体的平衡（车辆的操控性）。
2.2运行机制与过程分析当你踩下刹车踏板的时候，ABS就开始工作了。
首先，ABS系统中的传感器会监测每个车轮的转速。
如果某个车轮的转速突然降得特别快，快到要抱死的程度，传感器就会把这个信号传给电子控制单元（ECU）。
这个ECU 就像是汽车的大脑，它收到信号后，就会马上给制动压力调节器发送指令。
制动压力调节器就会根据指令来调整对这个车轮的制动力。
比如说，如果车轮快抱死了，它就会减少制动力，让车轮重新转动起来；如果车轮转速又恢复正常了，就再增加制动力。
这个过程会非常快速地反复进行，可能一秒钟要进行很多次。
这就像是你在骑自行车的时候，捏刹车的时候不能一下子捏死，而是要根据车速和路面情况，松松紧紧地捏，这样才能既减速又能控制好方向。
