ansys workbench mesh 网格划分2
ANSYSWorkbenchMesh网格划分(自己总结)
ANSYSWorkbenchMesh网格划分(自己总结)Workbench Mesh网格划分分析步骤网格划分工具平台就是为ANSYS软件的不同物理场和求解器提供相应的网格文件，Workbench中集成了很多网格划分软件/应用程序，有ICEM CFD，TGrid，CFX，GAMBIT，ANSYS Prep/Post等。
网格文件有两类：①有限元分析的结构网格：结构动力学分析，电磁场仿真，显示动力学分析；②计算流体力学分析的网格：用于ANSYS CFX，ANSYS FLUENT，Polyflow；这两类网格的具体要求如下：结构网格：①细化网格来捕捉关心部位的梯度，例如温度、应变能、应力能、位移等；②大部分可划分为四面体网格，但六面体单元仍然是首选；③有些显示有限元求解器需要六面体网格；④结构网格的四面体单元通常是二阶的；CFD网格：①细化网格来捕捉关心的梯度，例如速度、压力、温度等；②于是流体分析，网格的质量和平滑度对结果的精确度至关重要，这导致较大的网格数量，经常数百万的单元；③大部分可划分为四面体网格，但六面体单元仍然是首选，流体分析中，同样的求解精度，六面体节点数少于四面体网格的一半。
④CFD网格的四面体单元通常是一阶的一般而言，针对不同分析类型有不同的网格划分要求：①结构分析：使用高阶单元划分较为粗糙的网格；②CFD：好的，平滑过渡的网格，边界层转化；③显示动力学分析：需要均匀尺寸的网格；物理选项实体单元默认中结点关联中心缺省值Coarse Coarse Medium Coarse 平滑度过渡 Mechanical CFD Electromagnetic Explicit Kept Dropped Kept Dropped Medium Medium Medium Fine Fast Slow Fast Slow 注：上面的几项分别对应Advanced中的Element Midside Nodes，以及Sizeing中的Relevance Center，Smoothing，Transition。
AnsysWorkbench划分网格

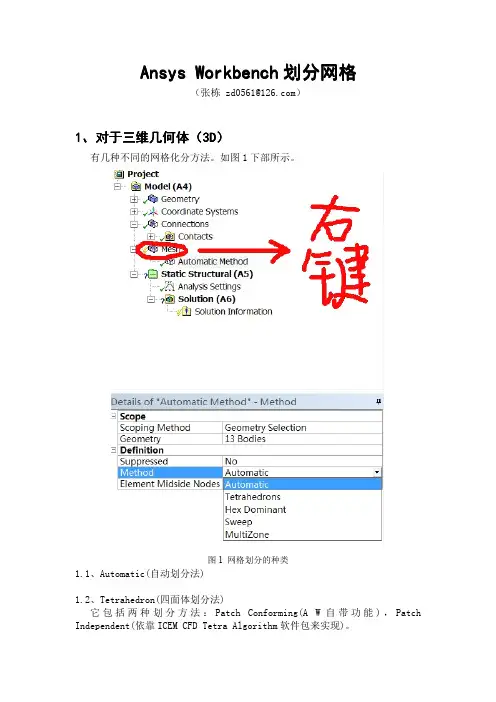

Ansys Workbench 划分网格（张栋zd0561@）1、对于三维几何体（对于三维几何体（3D 3D 3D））有几种不同的网格化分方法。
如图1下部所示。
图1网格划分的种类1.1、Automatic(自动划分法)1.2、Tetrahedron(四面体划分法)它包括两种划分方法：Patch Conforming(A W 自带功能)，Patch Independent(依靠ICEM CFD Tetra Algorithm 软件包来实现)。
步骤：Mesh(右键)——Insert——Method(操作区上方)Meshcontrl——Method(左下角)Scope——GeometryMethod——Tetrahedrons(四面体网格)Algorithm——Patch Conforming(补充：Patch Independent该算法是基于Icem CFD Tetra的，Tetra部分具有膨胀应用，其对CAD许多面的修补均有用，包括碎面、短边、较差的面参数等。
在没有载荷或命名选项的情况下，面和边无需考虑。
)图2四面体网格分两类图3四面体划分法的参数设置1.3、Hex Dominant(六面体主导法)1.4、Sweep(扫掠划分法)1.5、MultiZone(多区划分法)2、对于面体或者壳二维几何对于面体或壳二维（2D），A W有一下：Quad Dominant(四边形单元主导)Triangles（三角形单元）Uniform Quad/Tri(均匀四面体/三角形单元)Uniform Quad(均匀四边形单元)3、网格参数设置下图为缺省设置（Defaults）下的物理环境（Physics Preferance）图4网格参数设置图5Mechanical默认网格上图中的关键数据：物理优先项、关联中心缺省值、平滑度、过渡、跨越角中心、实体单元默认中节点。
图6缺省参数设置上图中，虽然Relevance Center是在尺寸参数控制选项里设置的，但由于Relevance需要与其配合使用，故在此介绍。
ansys_workbench_15.0_网格划分讲解
Advanced Contact & Fasteners
基于网格相关度控 制网格密度的方法 ，设置的单元尺寸 对于网格密度有着 重要的影响！
3.网格控制-总体尺寸控制-高级尺寸函数
Training Manual
Advanced Contact & Fasteners
Advanced Sizing Functions (ASF) -该项功能用于控制接近表面区域和具有高曲 率区域的网格生长和分布 高级尺寸函数有五个选项： -关闭高级尺寸函数（off） -Proximity and Curvature -Curvature -Proximity -Fixed
Training Manual
Advanced Contact & Fasteners
1. Meshing网格划分概述
Training Manual
Advanced Contact & Fasteners
Workbench中的Meshing应用程序的目标是提供通用的网 格划分格局。网格划分工具可以在任何分析类型中使用：
Training Manual
Advanced Contact & Fasteners
3.网格控制-总体尺寸控制-高级尺寸函数
Training Manual
Advanced Contact & Fasteners
3.网格控制-总体尺寸控制-高级尺寸函数
Curvature尺寸控制函数
-该函数基于模型中的曲率信息控制网格，主要 作用于模型中的孔，洞和缺陷处。 该函数有5个控制参数： Curvature Normal Angle-曲率法向角度 Min Size-总体最小尺寸 Max Face –面上最大尺寸 Max Size-总体最大尺寸 Growth Rate-网格生长率
AnsysWorkbench划分网格
Ansys Workbench 划分网格（张栋zd0561@）1、对于三维几何体（对于三维几何体（3D 3D 3D））有几种不同的网格化分方法。
如图1下部所示。
图1网格划分的种类1.1、Automatic(自动划分法)1.2、Tetrahedron(四面体划分法)它包括两种划分方法：Patch Conforming(A W 自带功能)，Patch Independent(依靠ICEM CFD Tetra Algorithm 软件包来实现)。
步骤：Mesh(右键)——Insert——Method(操作区上方)Meshcontrl——Method(左下角)Scope——GeometryMethod——Tetrahedrons(四面体网格)Algorithm——Patch Conforming(补充：Patch Independent该算法是基于Icem CFD Tetra的，Tetra部分具有膨胀应用，其对CAD许多面的修补均有用，包括碎面、短边、较差的面参数等。
在没有载荷或命名选项的情况下，面和边无需考虑。
)图2四面体网格分两类图3四面体划分法的参数设置1.3、Hex Dominant(六面体主导法)1.4、Sweep(扫掠划分法)1.5、MultiZone(多区划分法)2、对于面体或者壳二维几何对于面体或壳二维（2D），A W有一下：Quad Dominant(四边形单元主导)Triangles（三角形单元）Uniform Quad/Tri(均匀四面体/三角形单元)Uniform Quad(均匀四边形单元)3、网格参数设置下图为缺省设置（Defaults）下的物理环境（Physics Preferance）图4网格参数设置图5Mechanical默认网格上图中的关键数据：物理优先项、关联中心缺省值、平滑度、过渡、跨越角中心、实体单元默认中节点。
图6缺省参数设置上图中，虽然Relevance Center是在尺寸参数控制选项里设置的，但由于Relevance需要与其配合使用，故在此介绍。

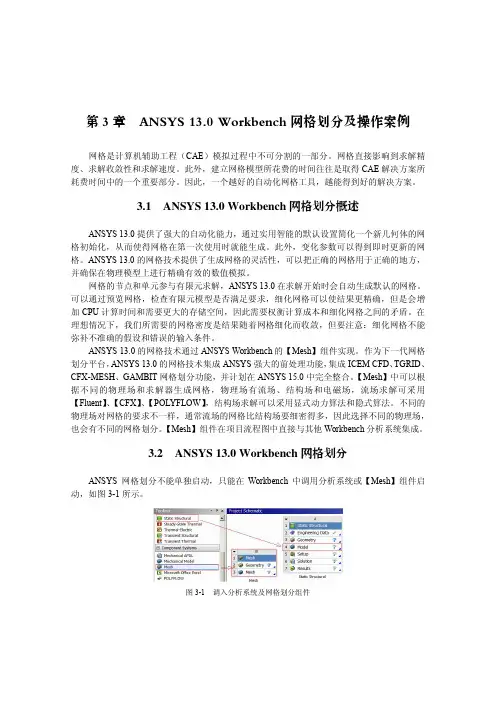

ANSYS 13.0 Workbench 网格划分及操作案例
图 33 3D 实体网格划分方法
（1）自动划分网格【Automatic】：程序基于几何的复杂性，自动检测实体，对可以扫掠 的实体采用扫掠方法划分六面体网格，对不能扫掠划分的实体采用协调分片算法划分四面体 网格。
（2）四面体网格【Tetrahedrons】：生成四面体单元，采用基于 TGrid 的协调分片算法【Patch Conforming】和基于 ICEM CFD 的独立分片算法【Patch Independent】。
ANSYS 13.0 中，两种四面体算法都可用于零件、体及多体零件，也可用于膨胀层网格。 协调分片算法的分片面及边界考虑零件实体间的相互影响采用小公差，常用于考虑几何体的 小特征，可以用虚拟拓扑工具把一些面或边组成组，构成虚拟单元，从而减少单元数目，简 化小特征，简化载荷提取，因此如果采用虚拟拓扑工具可以放宽分片限制。
1）六面体域网格【Hex Dominant】：生成非结构化的六面体域网格，主要采用六面体单元， 但是包含少量棱锥单元和四面体单元，用于那些不能扫掠的体，常用于结构分析。也用于不 需要膨胀层及偏斜率和正交质量在可接受范围内的 CFD 网格划分。
使用方法为：导航树中选择【Mesh】，右击鼠标，选择【Insert】→【Method】，图形区选 择要划分的实体确认，明细窗口中设置【Method】=Hex Dominant，如图 37 所示。
图 38 显示可扫掠实体
在【Mesh】上单击右键，选择【Insert】→【Method】，图形区中确认要扫掠的实体，明细窗 口中设置【Method】=Sweep，如果对薄壁模型，补充设置薄层扫掠【Src/Trg Selection】=Automatic Thin，沿厚度的单元层数【Sweep Num Divs】=2，可以得到薄层扫掠网格，参见图 39 所示。
Ansys15.0workbench网格划分教程
第3章Workbench网格划分3.1 网格划分平台ANSYS Workbench中提供ANSYS Meshing应用程序（网格划分平台）的目标是提供通用的网格划分格局。
网格划分工具可以在任何分析类型中使用。
●FEA仿真：包括结构动力学分析、显示动力学分析（AUTODYN、ANSYS LS/DYNA）、电磁场分析等。
●CFD分析：包括ANSYS CFX、ANSYS FLUENT等。
3.1.1 网格划分特点在ANSYS Workbench中进行网格划分，具有以下特点：●ANSYS网格划分的应用程序采用的是Divide & Conquer（分解克服）方法。
●几何体的各部件可以使用不同的网格划分方法，亦即不同部件的体网格可以不匹配或不一致。
●所有网格数据需要写入共同的中心数据库。
●3D和2D几何拥有各种不同的网格划分方法。
ANSYS Workbench 15.0从入门到精通ANSYS Workbench中提供的网格划分法可以在几何体的不同部位运用不同的方法。
1．对于三维几何体对于三维几何体（3D）有如图3-1所示的几种不同的网格划分方法。
图3-1 3D几何体的网格划分法（1）自动划分法（Automatic）自动设置四面体或扫掠网格划分，如果体是可扫掠的，则体将被扫掠划分网格，否则将使用Tetrahedrons下的Patch Conforming网格划分器划分网格。
同一部件的体具有一致的网格单元。
（2）四面体划分法（Tetrahedrons）四面体划分法包括Patch Conforming划分法（Workbench自带功能）及Patch Independent划分法（依靠ICEM CFD Tetra Algorithm软件包实现）。
四面体划分法的参数设置如图3-2所示。
图3-2 四面体划分法的参数设置Patch Independent网格划分时可能会忽略面及其边界，若在面上施加了边界条件，便不能忽略。
ANSYSWorkbenchMesh网格划分(自己总结)
ANSYSWorkbenchMesh网格划分(自己总结)Workbench Mesh网格划分分析步骤网格划分工具平台就是为ANSYS软件的不同物理场和求解器提供相应的网格文件，Workbench中集成了很多网格划分软件/应用程序，有ICEM CFD，TGrid，CFX，GAMBIT，ANSYS Prep/Post等。
网格文件有两类：①有限元分析的结构网格：结构动力学分析，电磁场仿真，显示动力学分析；②计算流体力学分析的网格：用于ANSYS CFX，ANSYS FLUENT，Polyflow；这两类网格的具体要求如下：结构网格：①细化网格来捕捉关心部位的梯度，例如温度、应变能、应力能、位移等；②大部分可划分为四面体网格，但六面体单元仍然是首选；③有些显示有限元求解器需要六面体网格；④结构网格的四面体单元通常是二阶的；CFD网格：①细化网格来捕捉关心的梯度，例如速度、压力、温度等；②于是流体分析，网格的质量和平滑度对结果的精确度至关重要，这导致较大的网格数量，经常数百万的单元；③大部分可划分为四面体网格，但六面体单元仍然是首选，流体分析中，同样的求解精度，六面体节点数少于四面体网格的一半。
④CFD网格的四面体单元通常是一阶的一般而言，针对不同分析类型有不同的网格划分要求：①结构分析：使用高阶单元划分较为粗糙的网格；②CFD：好的，平滑过渡的网格，边界层转化；③显示动力学分析：需要均匀尺寸的网格；物理选项实体单元默认中结点关联中心缺省值Coarse Coarse Medium Coarse 平滑度过渡 Mechanical CFD Electromagnetic Explicit Kept Dropped Kept Dropped Medium Medium Medium Fine Fast Slow Fast Slow 注：上面的几项分别对应Advanced中的Element Midside Nodes，以及Sizeing中的Relevance Center，Smoothing，Transition。
ansys workbench 15.0 网格划分
网格修补选项只有一个三角表 面网格划分器设置选项。对于三 角表面网格划分器，存在两个选 项：程序控制和高级前缘，程序 控制选项为默认选项。
-如果选择程序控制选项，则程序根据模型表面形状，来确定是否 使用三角剖分法（Delaunay）或高级前缘（advancing front）算 法；
-如果选择高级前缘算法，则程序优先使用高级前缘算法，如果网 格划分过程中失败，则自动转换为三角剖分算法。
-参数化：参数驱动系统，可以基于优化设计 模块，研究网格对求解精度的影响；
-稳定性：模型通过系统参数进行更新； -高度自动化：仅需要有限的输入信息即可完
成基本的分析类型； -灵活性：能够对结果网格添加控制和影响（
完全控制建模/分析）； -物理相关：根据物理环境的不同，系统自动
建模和分析的物理系统； -自适应结果：适应用户程序的开发系统 ——CAD neutral meshing netral solver
3.网格控制-总体尺寸控制-高级尺寸函数
Proximity尺寸控制函数
-该函数基于模型边缘特征控制网格，主要作用于 模型中的所有边缘，该函数有6个控制参数： Proximity Accuracy-临近边缘精度参数； Num Cells Across Gap-间隙截面单元数量； Proximity Min Size-边缘最小尺寸； Max Face –面上最大尺寸； Max Size-总体最大尺寸； Growth Rate-网格生长率；
网格控制总体尺寸控制高级尺寸函数曲率尺寸函数网格划分算法基于五个参数控制网格密度单元以模型中的孔洞为起始处起始处的网格大小由曲率法向角度和最小尺寸共同控制并且最小尺寸占主导即当最小尺寸小于曲率法向角度的单元尺寸时单元大小由曲率法向决定否则由单元最小尺寸控制
ANSYS Workbench 网格划分
确定全局网格的设置
d. Proximity and curvature：具有proximity和curvature二者的特点， 但所消耗的时间也多。 e. Fixed：以设定的大小划分网格，当然也不会更具曲率大小自动细化 网格 • ASF选项如下图所示:
确定全局网格的设置
• 对于Relevance和Relevance Center选项： a. Relevance：网格相关度，数值从-100至+100，代表网格的由疏到密。 b. Relevance Center:代表网格Coarse(稀疏)、Medium(中等)、Fine(细 化) c. Relevance和Rlevance Center详细栏
Hex Dominant网格划分
• Hex-Dominant网格实际上是在模型的外面生成六面体单元，而里面是 四面体单元。它的算法是先在外表面生成一个平面网格，然后经过向 内拖拉形成块/锥，最后再在内部添加锥形四面体单元。这种方法适 用于块状的几何体，而对于细长类的几何体适用性并不好。
Hex-Dominant网格
流程图
确定物理场和网格划分法
• 划分网格之前必须首先确定物理场的类型，即究竟是结构场、流场、 显式动力学还是电磁场。不同类型的物理场下的一些参数往往是不相 同的。如下图所示的详细栏信息：
确定全局网格的设置
• 全局网格设置通常用于整体网格划分的部署，包括网格尺寸函数、 inflation、平滑度、模型简化、参数输入、激活等。 • 设置合适的全局网格参数可以减小后面具体网格参数的设置工作量， 对于结构场，其详细栏见上个PPT的mechanical，下面以结构分析为 例对其展开描述。Mechanical中的尺寸函数（sizing）下参数项是高 级尺寸函数（advanced sizing function,简称ASF）,这主要是控制 曲线、面在曲率较大的地方的网格。具体选项有： a) Off:在此项时先从边开始划分网格，再在曲率较大处细化边网格，接 下来再产生面网格，最后才产生体网格。 b) Curvature：是由曲率法确定、细化边和曲面处的网格大小 c) Proximity：是控制模型邻近区网格生成，主适用于窄、薄处网格的 生成。
ANSYSworkbench网格划分初学者整理by-syy
ANSYSworkbench⽹格划分初学者整理by-syy1workbench⽹格划分主要是这⼀栏mesh control的功能。
有的教材书列举了⼀些例⼦，按照它的步骤来可以得出它得出的答案，但是有时候知其然不知其所以然。
所以，笔者作为初学者，把⾃⼰犯的错，以及做得例⼦进⾏了详细解说。
明⽩了软件每个选项的意思和作⽤，然后再去看书上⼀些例⼦，就会发现可以信⼿拈来了。
1.1映射⾯⽹格划分通过局部⽹格控制【mesh control】，设置参数得到如下划分。
不符合预期要求，⽽且，正反两平⾯⽹格划分不同！如果不进⾏局部控制，结果是这样的：且正反⾯⽹格相同。
要使正反⾯都相同必须两⾯都设置局部控制：其中sides、corners、ends的设置将决定该⾯上⽹格的划分。
如下设置三点side：其余四点为end得到：正反⼀样。
另⼀种设置⽅式：⼀个side，内陷的那个是corner，其余五个是end得到结果：这些点的设置是什么意思？1.2Sizing通过选择“体”（注意直接选容易选成了⾯），然后开始body sizing中的sphere of influence上图根据实际实体⼤⼩设置sphere radius（半径）和element size很重要。
Element size如果⼤了，则body sizing设置与否都⽆作⽤。
这个的意思是，将包括在球体内的实体以element size⼤⼩来细分。
结果：1.3建⽴局部坐标这个累死了。
到处找资料也没有说得清楚的！！⾸先，教程是这样说的：Apply那⾥怎么选中这个局部坐标系的原点？⼀定要记得先选geometry selection！！然后取点局部坐标系有什么⽤呢？在⽹格细分⾥这么⽤：虽然结果奇奇怪怪的，但⾄少也说明了，在这两个地⽅，⽹格确实分的很细！其实不⽤建⽴局部坐标也可以。
在geometry那⼀栏不要选中整个体，选择某个点，得到vertax sizing就可以设置了！1.4⽹格偏置Bias type的功能从以下两张对⽐图就可以看出来！上图⽤了参数2的偏置，下图没⽤，特别注意behivor：hard的作⽤。
ANSYS Workbench局部网格划分方法介绍
ANSYS Workbench局部网格划分方法介绍网格是计算机辅助工程（CAE）模拟过程中不可分割的一部分。
网格直接影响到求解精度、求解收敛性和求解速度。
此外，建立网格模型所花费的时间往往是取得 CAE 解决方案所耗费时间中的一个重要部分。
因此，一个越好的自动化网格工具，越能得到好的解决方案。
本文重点介绍ANSYS Workbench局部网格划分方法。
1.ANSYSMesh模块创建将workbench界面左侧工具栏中的“Mesh”拖入至右侧空白区域松开鼠标创建一个网格划分模块，然后右击“Mesh”模块下的“Geometry”导入几何文件，如图1所示。
图1 ANSYS Mesh模块创建2.ANSYS Mesh网格划分方法右击“Mesh”后，插入网格划分方法，如图2所示。
图2插入网格划分方法ANSYS Mesh网格划分方法包括自动划分、四面体、六面体主导、扫略和多区五种网格划分方法，如图3所示。
图3 网格划分方法其中扫略的网格划分方法适用于规则的几何体（源面和目标面拓扑结构一致），可生成高质量的六面体单元或六面体与棱柱体组合单元；六面体为主导的网格划分方法适用于形状较为复杂的体，体表面以六面体划分，内部不能使用六面体划分的区域用四面体填充；四面体的网格划分方法适用于形状特别复杂的体；多区的网格划分方法，程序自动把复杂的几何体切割若干规则的几何体，然后再使用扫略划分方法。
图4列出了采用不同网格划分方法的得到的有限元模型。
（a）自动网格划分（b）四面体网格划分（c）六面体主导网格划分（d）多区网格划分图4采用不同网格划分方法得到的有限元模型3.可消除细小特征的网格划分方法导入至Workbench的几何模型在某一面上存在细小特征（9个圆圈），如图5所示。
若直接进行网格划分，会在圆圈附近加密网格，，这样会使网格数量大大增加，从而延长计算时间。
通常的做法是在ANSYS几何处理模块（Spaceclaim或DesignModeler）中将这些圆圈事先删除，然后再进行网格划分。
ansysworkbench中划分网格的几种方法
转自宋博士的博客如何在ANSYS WORKBENCH中划分网格经常有朋友问到这个问题。
我整理了一下，先给出第一个入门篇，说明最基本的划分思路。
以后再对某些专题问题进行细致阐述。
ANSYS WORKBENCH中提供了对于网格划分的几种方法，为了便于说明问题，我们首先创建一个简单的模型，然后分别使用几种网格划分方法对之划分网格，从而考察各种划分方法的特点。
1. 创建一个网格划分系统。
2. 创建一个变截面轴。
先把一个直径为20mm的圆拉伸30mm成为一个圆柱体再以上述圆柱体的右端面为基础，创建一个直径为26mm的圆，拉伸30mm得到第二个圆柱体。
对小圆柱的端面倒角2mm。
退出DM.3.进入网格划分程序，并设定网格划分方法。
双击mesh进入到网格划分程序。
下面分别考察各种网格划分方法的特点。
（1）用扫掠网格划分。
对整个构件使用sweep方式划分网格。
结果失败。
该方法只能针对规则的形体（只有单一的源面和目标面）进行网格划分。
（2）使用多域扫掠型网格划分。
结果如下可见ANSYS把该构件自动分成了多个规则区域，而对每一个区域使用扫略网格划分，得到了很规则的六面体网格。
这是最合适的网格划分方法。
（3）使用四面体网格划分方法。
使用四面体网格划分，且使用patch conforming算法。
可见，该方式得到的网格都是四面体网格。
且在倒角处网格比较细密。
其内部单元如下图（这里剖开了一个截面）使用四面体网格划分，但是使用patch independent算法。
忽略细节。
、网格划分结果如下图此时得到的仍旧是四面体网格，但是倒角处并没有特别处理。
（4）使用自动网格划分方法。
得到的结果如下图该方法实际上是在四面体网格和扫掠网格之间自动切换。
当能够扫掠时，就用扫掠网格划分；当不能用扫掠网格划分时，就用四面体。
这里不能用扫掠网格，所以使用了四面体网格。
（5）使用六面体主导的网格划分方法。
得到的结果如下该方法在表面用六面体单元，而在内部也尽量用六面体单元，当无法用六面体单元时，就用四面体单元填充。
Ansys_workbench网格划分相关
Ansys_workbench网格划分相关Mesh 网格划分方法—四面体(Patch Conforming和Patch Independent)、扫掠、自动、多区、CFX划分1.四面体网格优点—适用于任意体、快速自动生成、关键区域使用曲度和近似尺寸功能细化网格、可使用边界层膨胀细化实体边界。
缺点—在近似网格密度下，单元和节点数高于六面体网格、不可能使网格在一个方向排列、由于几何和单元性能的非均质性，不适用于薄实体或环形体常用参数—最小和最大尺寸、面和体的尺寸、Advanced尺寸功能、增长比(Growth—对CFD逐渐变化，避免突变)、平滑(smooth—有助于获得更加均匀尺寸的网格)、统计学(Statistics)、Mesh MetricsPathch Conforming—默认考虑几何面和体生成表面网格，会考虑小的边和面，然后基于TGRID Tetra算法由表面网格生成体网格。
作用—多体部件可混合使用Patch Conforming四面体和扫掠方法共同生成网格，可联合Pinch Control 功能有助于移除短边，基于最小尺寸具有内在网格缺陷Patch Independent—基于ICEM CFD T etra算法，先生成体网格并映射到表面产生表面网格。
如果没有载荷或命名，就不考虑面和边界(顶点和边)，此法容许质量差的CAD几何。
作用—可修补碎面、短边、差的面差数，如果面上没有载荷或者命名，就不考虑面和边了，直接将网格跟其它面作一体划。
如果有命名则要单独划分该区域网格体膨胀—直接选择要膨胀的面，就可使面向内径向生成边界层面膨胀—选择要膨胀的面，在选择面的边，就可以向面内膨胀2.扫掠网格体须是可扫掠的、膨胀可产生纯六面体或棱柱网格，手动设置源和目标面，通常一对一，薄壁模型(Src/Trg选择Manual Thin)可自动划分多个面，在厚度方向上划分多个单元。
3.自动化分网格—应该划分成四面体，其与扫掠取决于体是否可扫掠，同一部件的体有一致网格，可程序化控制膨胀4.多区扫掠网格划分—基于ICEM CFD六面体模块，多区划分完后，可给多区添加膨胀5.CFX网格—使用四面体和棱柱网格对循环对称或旋转对称几何划分网格，不考虑网格尺寸或没有网格应用尺寸可使用CFX网格全局网格控制1.Physics Preference 物理设置包括力学(Mechanical)、CFD、电磁(Electromagnetic)、显示(Explicit)分析2.结构分析—使用哪个高阶单元划分较为粗糙的网格。
ANSYS Workbench 模型导入与网格划分-文档资料
22
网格划分基础
2.网格划分原则
（2）网格疏密
• 划分疏密不同的网格主要用于应力分析(包 括静应力和动应力)，而计算固有特性时则 趋于采用较均匀的钢格形式。这是由于固 有频率和振型主要取决于结构质量分布和 刚度分布，不存在类似应力集中的现象。 同样，在结构温度场计算中也趋于采用均 匀网格。
16
网格划分基础
1.网格类型及单元阶次
三维网格
17
网格划分基础
1.网格类型及单元阶次
18
网格划分基础
2.网格划分原则
• （1）网格数量
• （2）网格疏密
• （3）单元形状及评价
• （4）单元阶次
• （5）网格质量
• （6）网格分界面和分界点
• （7）位移协调性
• （8）细节处理
• 网格划分没有定式，只能根据经验划分网格，宽广的有限元知
识和丰富的经验是保证划分良好网格的前提。
19
网格划分基础
2.网格划分原则
（1）网格数量
20
网格划分基础
1.网格划分原则
（1）网格数量
• a.在静力分析时，假如仅仅是计算结构的变形，网格数目可 以少一些。假如需要计算应力，则在精度要求相同的情况下 应取相对较多的网格。
• b.在响应计算中，计算应力响应所取的网格数应比计算位移 响应多。
ANSYS Workbench
模型导入与网格划分
主讲：吴淑芳
2014年11月
1
主要内容
ANSYS Workbench Mesh网格划分
Workbench Mesh 网格划分分析步骤网格划分工具平台就是为ANSYS 软件的不同物理场和求解器提供相应的网格文件，Workbench 中集成了很多网格划分软件/应用程序，有ICEM CFD，TGrid，CFX，GAMBIT，ANSYS Prep/Post 等。
网格文件有两类：①有限元分析（FEM）的结构网格：结构动力学分析，电磁场仿真，显示动力学分析（AUTODYN，ANSYS LS DYNA）；②计算流体力学（CFD 分析）分析的网格：用于ANSYS CFX，ANSYS FLUENT，Polyflow；这两类网格的具体要求如下：（1）结构网格：①细化网格来捕捉关心部位的梯度，例如温度、应变能、应力能、位移等；②大部分可划分为四面体网格，但六面体单元仍然是首选；③有些显示有限元求解器需要六面体网格；④结构网格的四面体单元通常是二阶的（单元边上包含中节点）；（2）CFD 网格：①细化网格来捕捉关心的梯度，例如速度、压力、温度等；②由于是流体分析，网格的质量和平滑度对结果的精确度至关重要，这导致较大的网格数量，经常数百万的单元；③大部分可划分为四面体网格，但六面体单元仍然是首选，流体分析中，同样的求解精度，六面体节点数少于四面体网格的一半。
④CFD 网格的四面体单元通常是一阶的（单元边上不包含中节点）一般而言，针对不同分析类型有不同的网格划分要求：①结构分析：使用高阶单元划分较为粗糙的网格；②CFD：好的，平滑过渡的网格，边界层转化（不同CFD 求解器也有不同的要求）；③显示动力学分析：需要均匀尺寸的网格；物理选项实体单元默认中结点关联中心缺省值Coarse Coarse Medium Coarse平滑度过渡Mechanical CFD Electromagnetic ExplicitKept Dropped Kept DroppedMedium Medium Medium FineFast Slow Fast Slow注：上面的几项分别对应Advanced 中的Element Midside Nodes，以及Sizeing 中的Relevance Center，Smoothing，Transition。
【流体】ANSYSmeshing网格划分之-上手2-2D冷热水管网格划分
【流体】ANSYSmeshing网格划分之-上手2-2D冷热水管网格划分本章是ANSYS Meshing软件2D几何网格划分的上手例子。
几何采用上一篇文章《ANSYS meshing 网格划分之 - 入门2 - 2D几何边界命名》的二维冷热混合管的例子。
1、在Workbench平台上，调出Mesh模块。
鼠标左键单击Geometry的第二栏，按住鼠标左键不放，拉到Mesh模块的第二栏上，松开鼠标。
此时一条蓝色线连接两个模块，表示二维几何的信息已经导入到Mesh模块中。
键盘快捷键Ctrl+S，保存整个仿真文件，保存名字为“2D-mix-tube”。
然后在Workbench平台上，鼠标左键双击Mesh模块的第3栏Mesh，打开Mesh网格划分软件界面。
此时，2D几何自动在软件中生成并显示。
如果没有生成，请鼠标点击Generate按钮。
在下面的几何尺寸可以看出，几何最短的边是30mm。
所以在总体尺寸划分时，Min Size设置为4mm，Max Face Size 和Max Size设置为8mm。
同时将网格划分类型选择CFD，求解器选择Fluent。
2、鼠标右键单击左侧设计树中的Mesh，如下图所示，选择Method。
为整体剖分选择一个网格划分方法。
在软件面板的左侧的Details面板中，Geometry中用鼠标左键点击图形窗口的几何，然后点击apply确认即可。
其他的设置，目前按照默认即可，往后的系列教程会一一讲解。
即网格划分方法选择Quadrilateral Dominant四边形占优方法，面网格类型时Quad/Tri，即面网格是四边形和三角形都有，但是基本是四边形。
鼠标点击Update按钮，生成网格，然后点击设计树中的Mesh，才能显示出网格。
将网格放大，可以看到绝大部分是四边形网格，只有少数是三角形网格。
3、接下来为避免添加边界层网格。
这个操作和3D几何添加边界层网格是一样的，只不过这里鼠标选择的是边。
ANSYS Workbench 网格划分解析
2
网格划分的工作流程
调整网格设置
网格划分流程图
确定物理场和网格划分法
• 划分网格之前必须首先确定物理场的类型，即究竟是结构场、流场、 显式动力学还是电磁场。不同类型的物理场下的一些参数往往是不相 同的。如下图所示的详细栏信息：
确定全局网格的设置
• 全局网格设置通常用于整体网格划分的部署，包括网格尺寸函数、 inflation、平滑度、模型简化、参数输入、激活等。
置等。 c. 主要适用于比较好即较“干净”的几何体 d. 同一几何体上可以有不同的网格类型，如扫掠法产生的网格
四面体网格
2. 基于ICEM CFD Tetra法的四面体网格有以下特点： a. 划分网格时依次从几何的体、面、边顺序划分网格 b. 主要适用于比较“烂”即比较“脏”的几何体 c. 几何体上的面积边界等的影响往往可能被忽略，即粗糙的网格可能
时，程序就自动产生四面体。反之，当几何体规则（即能被扫掠）时
就产生六面体网格。
ቤተ መጻሕፍቲ ባይዱ
四面体网格 六面体网格
此处切断
Hex Dominant网格划分
• Hex-Dominant网格实际上是在模型的外面生成六面体单元，而里面是 四面体单元。它的算法是先在外表面生成一个平面网格，然后经过向 内拖拉形成块/锥，最后再在内部添加锥形四面体单元。这种方法适 用于块状的几何体，而对于细长类的几何体适用性并不好。
a) Off:在此项时先从边开始划分网格，再在曲率较大处细化边网格，接 下来再产生面网格，最后才产生体网格。
b) Curvature：是由曲率法确定、细化边和曲面处的网格大小
c) Proximity：是控制模型邻近区网格生成，主适用于窄、薄处网格的 生成。
确定全局网格的设置
