10 数字地图——地图学课件PPT
2、特点
1、动态性 2、交互性 3、无级缩放 4、无缝拼接 5、多尺度显示 6、地理信息多维化表示 7、超媒体集成 8、共享性 9、空间分析功能
二、分类
按存贮介质分： CD－ROM电子地图 网络电子地图 PDA电子地图
按用途分： 导航电子地图 城市电子地图 旅游电子地图
按数据类型分： 矢量电子地图 栅格电子地图 失、栅混合电子地图
按表达形式分： 二维电子地图 三维电子地图
按功能分： 静态型 交互型 动态型 分析型Βιβλιοθήκη §2 彩色地图电子出版技术
地图电子出版技术以数字原图为主要信息源，以 电子出版系统为平台，使地图制图与地图印刷结合更 加紧密；它将地图编绘、地图清绘和印前准备融为一 体，给地图生产带来了革命性变化。
地图电子出版系统的硬件构成
有关电子地图概念的几种说法：
④电子地图与动态地图电子地图是地理空间数据或称数 字地图最主要的一种可视化，通常显示在屏幕上，计算 机屏幕或投影大屏幕。 ⑤存贮于计算机外存，以只读光盘、网络形式传播，以 桌面计算机或触摸屏计算机等形式提供大众使用。
数字地图是指用数字形式描述地图要素的属性、定位和 关系信息的数据集合，是存储在计算机中可以识别的媒 体上的一组描述地理实体的坐标和属性标识的离散数据 的集合。

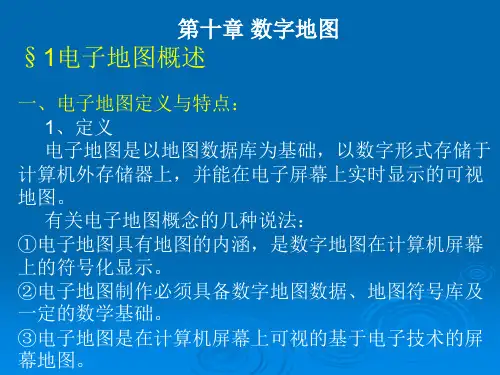

第十章 数字地图
§1电子地图概述
一、电子地图定义与特点： 1、定义 电子地图是以地图数据库为基础，以数字形式存储于
计算机外存储器上，并能在电子屏幕上实时显示的可视 地图。
有关电子地图概念的几种说法： ①电子地图具有地图的内涵，是数字地图在计算机屏幕 上的符号化显示。 ②电子地图制作必须具备数字地图数据、地图符号库及 一定的数学基础。 ③电子地图是在计算机屏幕上可视的基于电子技术的屏 幕地图。
数字化测图绘制地形图PPT课件
通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范 围。【绘图处理】【定显示区】,打开数据文件 STUDY.DAT
数字测图原理与方法（二）
22
2、CASS基本作图
2. 选择成图法
【坐标定位】【点号定位】,打开点号坐标数据文件STUDY.DAT
数字测图原理与方法（二）
23
2、CASS基本作图
3. 展点
【绘图处理】【展野外测点点号】，提示“绘图比 例尺”，回车（1:500）或输入比例尺；然后打开对 应的坐标数据文件STUDY.DAT
数字测图原理与方法（二）
24
2、CASS基本作图
4. 绘平面图（公路）
【交通设施】【公路】 选择“平行等外公路”
输入92，45，46，13，47，48，回车。 拟合线<N>?输入 Y，回车。 1.边点式/2.边宽式<1>:回车 点 P/<点号>输入 19，回车。
❖“显示”菜单
在CASS中观察一个图形可以有许多 方法，掌握好这些方法，将提高绘 图的效率。特别是对对象的三维动 态显示，使视觉效果更加丰富多彩。
数字测图原理与方法（二）
7
1、CASS菜单与工具条
❖“数据”菜单
数据进入CASS都要通过“数据” 菜单。本菜单包括了大部分CASS 面向数据的重要功能，如：
40
3、CASS内业成图方法
❖“草图法”作业方式 ❖“简码法”作业方式 ❖ 野外操作简码
数字测图原理与方法（二）
41
（1）“草图法”工作方式
❖ 简介
该方式要求外业除了测量员和跑尺员外，还要安排一名绘 草图的人员，在跑尺员跑尺时，绘图员要标注出所测的是 什么地物（属性信息）并记下所测点的点号（位置信息）， 在测量过程中要和测量员及时联系，使草图上标注的某点 点号与全站仪里记录的点号一致，而在测量每一个碎部点 时不用在电子手簿或全站仪里输入地物编码，故又称为 “无码方式”。
数字测图原理与方法（二）
22
2、CASS基本作图
2. 选择成图法
【坐标定位】【点号定位】,打开点号坐标数据文件STUDY.DAT
数字测图原理与方法（二）
23
2、CASS基本作图
3. 展点
【绘图处理】【展野外测点点号】，提示“绘图比 例尺”，回车（1:500）或输入比例尺；然后打开对 应的坐标数据文件STUDY.DAT
数字测图原理与方法（二）
24
2、CASS基本作图
4. 绘平面图（公路）
【交通设施】【公路】 选择“平行等外公路”
输入92，45，46，13，47，48，回车。 拟合线<N>?输入 Y，回车。 1.边点式/2.边宽式<1>:回车 点 P/<点号>输入 19，回车。
❖“显示”菜单
在CASS中观察一个图形可以有许多 方法，掌握好这些方法，将提高绘 图的效率。特别是对对象的三维动 态显示，使视觉效果更加丰富多彩。
数字测图原理与方法（二）
7
1、CASS菜单与工具条
❖“数据”菜单
数据进入CASS都要通过“数据” 菜单。本菜单包括了大部分CASS 面向数据的重要功能，如：
40
3、CASS内业成图方法
❖“草图法”作业方式 ❖“简码法”作业方式 ❖ 野外操作简码
数字测图原理与方法（二）
41
（1）“草图法”工作方式
❖ 简介
该方式要求外业除了测量员和跑尺员外，还要安排一名绘 草图的人员，在跑尺员跑尺时，绘图员要标注出所测的是 什么地物（属性信息）并记下所测点的点号（位置信息）， 在测量过程中要和测量员及时联系，使草图上标注的某点 点号与全站仪里记录的点号一致，而在测量每一个碎部点 时不用在电子手簿或全站仪里输入地物编码，故又称为 “无码方式”。
ArcGis地图数字化精品PPT课件 (2)
开始编辑 结束编辑 保存编辑 移动选中要素 分割选中要素 分割选中要素 建立缓冲区 平行复制 多个要素合并 不同图层要素合并操作 要素相交操作 裁切操作 更多编辑工具 验证工具 捕捉设置
选项设置
• 在进行要素创建时点
击右键出现快捷菜单，
点击位置不同将弹出
出现不同快捷菜单。
右 击其他来自位置右 击 拐 点
• 当纸地图经过计算机图形图像系统光—电转换，
量化为点阵数字图像，经图像处理和曲线矢量化， 或者直接进行手扶跟踪数字化后，生成可以为地 理信息系统显示、修改、标注、漫游、计算、管 理和打印的矢量地图数据文件，这种与纸地图相 对应的计算机数据文件称为矢量化电子地图。
跟踪数字化：使用跟踪数字化仪（手扶或自
• 其中Projection: Gauss_Kruger这行描述了投影的类型，表
示当前投影为高斯-克吕格投影。
• False_Easting: 500000.000000表示坐标纵轴向西移动了
500km，这样做是为了保证在该投影分带中所有x值都为 正。
• False_Northing: 0.000000表示横轴没有发生位移。 • Central_Meridian: 99.000000表示中央经线位于经度为99
Georeferncing菜单下Auto Adjust不选 择。
• 5.在Georeferncing工具条上，点击Add
Control Point按钮。
• 6.使用该工具在扫描图上精确到找一个控
制点点击，然后鼠标右击输入该点实际的 坐标位置.
7.用相同的方法，在影像上增加多个控制点， 输入它们的实际坐标。
Start Editing Stop Editing Save Edits Move Split Divide Buffer Copy Parallel Merge Union Intersect Clip More Editing Tools Validate Features Snapping Options
数字地图生产技术与方法【优秀文档】PPT
——数字地图制图
3.地图－数据模式
有制图数据的情况 在数字制图发展的过程中，存在大量的使用“直接模
式”生产的制图成果，如EPS格式的数据，DXF格式的 数据，MAPGIS数据等等。 不是所有的制图数据都能转换成空间数据。 把制图数据分成印前格式数据（EPS）和原型数据。原 型数据是转换成印前格式的前端数据。
扫描数据矢量化
数据预处理 地图设计
符号化地图
绘图检查
图形编辑 修改
地图数据 库或GIS
地图出版 处理
屏幕预打样
胶片输出机 输出分色挂 网胶片
印刷 出版
——数字地图制图
1.数据采集或从现有数据库中提取数据
在没有现成的地图数据或没有现成的地图数据文件可用的 情况下，地图数据的获取只有靠手扶跟踪获取或对地图扫描后 利用矢量化的方法来获取。
——数字地图制图
四、现代地图生产模式
数字制图中的最优生产模式—地图制图与空间数据生产 一体化模式，但是在现实中由于制图者掌握数字制图技术的 程度不同，具体的应用需求不同，因此数字制图的生产方式 也呈多样化发展，从各种数字制图工艺看，可以分成四种基 本模式共9种应用情况，基本模式分别是直接模式、数据-地 图模式、地图-数据模式和一体化生产模式。
——数字地图制图
2.数据－地图模式
利用现有的空间数据作为地图生产的数据源可以避免 重复投入。
根据空间数据生成地图的方式成为一种重要方式，即 数据－地图模式 。
——数字地图制图
等比例尺，空间数据内容与地图一致
——数字地图制图
等比例尺，空间数据内容与地图不一致
——数字地图制图
不等比例尺情况
——数字地图制图
——数字地图制图
（5）数字地图数据矢量化和栅格化软件
3.地图－数据模式
有制图数据的情况 在数字制图发展的过程中，存在大量的使用“直接模
式”生产的制图成果，如EPS格式的数据，DXF格式的 数据，MAPGIS数据等等。 不是所有的制图数据都能转换成空间数据。 把制图数据分成印前格式数据（EPS）和原型数据。原 型数据是转换成印前格式的前端数据。
扫描数据矢量化
数据预处理 地图设计
符号化地图
绘图检查
图形编辑 修改
地图数据 库或GIS
地图出版 处理
屏幕预打样
胶片输出机 输出分色挂 网胶片
印刷 出版
——数字地图制图
1.数据采集或从现有数据库中提取数据
在没有现成的地图数据或没有现成的地图数据文件可用的 情况下，地图数据的获取只有靠手扶跟踪获取或对地图扫描后 利用矢量化的方法来获取。
——数字地图制图
四、现代地图生产模式
数字制图中的最优生产模式—地图制图与空间数据生产 一体化模式，但是在现实中由于制图者掌握数字制图技术的 程度不同，具体的应用需求不同，因此数字制图的生产方式 也呈多样化发展，从各种数字制图工艺看，可以分成四种基 本模式共9种应用情况，基本模式分别是直接模式、数据-地 图模式、地图-数据模式和一体化生产模式。
——数字地图制图
2.数据－地图模式
利用现有的空间数据作为地图生产的数据源可以避免 重复投入。
根据空间数据生成地图的方式成为一种重要方式，即 数据－地图模式 。
——数字地图制图
等比例尺，空间数据内容与地图一致
——数字地图制图
等比例尺，空间数据内容与地图不一致
——数字地图制图
不等比例尺情况
——数字地图制图
——数字地图制图
（5）数字地图数据矢量化和栅格化软件
数字地图制图
第一章1 数字地图(Digital Map)定义：在一定坐标系内，具有确定的定位和属性标志的地面要素和现象的离散数据在计算机可识别的存储介质上概括的、有序的集合称为数字地图。
2 数字地图数据的特点：是按一定的数学规律与地面一一对应，即有特定的数学基础、对要素进行过制图综合、具有确定的分类分级的属性数据。
3.数字地图的优点：高了地图的制作速度、可方便地进行数据实时更新、提高了信息的分析处理能力、能为多用户共享。
4.数字地图的性质：数字地图是可以分析与量算的，分析的深度取决于数据结构、与模拟地图可以相互转化、可以借助现代通讯设备进行传输。
5 数字地图的特点：便于存储，并保证数据的不变形，从而提高了地图的使用精度；能更快更方便地生产现有地图；能生产特殊用户需要的地图；能在缺少技术人员的情况下生产地图；允许同样的数据进行不同图形表示的实验；易于进行统计分析；能生产手工方法难以生产的地图，如立体地等；能生产那些已确定地图内容取舍原则而连续生产的地图；自动化的引入导致整个地图生产过程的工艺革新、工时节省和技术改进；容量大，信息量丰富。
对传统地图学理论的完善。
6计算机辅助设计(Computer Aided Design, CAD)与数字地图制图的区别前者在设计过程中，利用计算机作为工具，帮助工程师进行设计的一切实用技术的总和称为计算机辅助设计，数字地图制图是根据地图制图学原理和地图编辑计划的要求，以计算机及其外围设备作为主要的制图工具，应用数据库技术和图形的数字处理方法，实现地图信息的获取、转换、传输、识别、存储、处理和显示，最后输出地图图形的过程和方法。
7 数字地图制图的一般过程1）数据获取：野外测量数据及属性数据-键盘、电子数据记录簿；地图数据-跟踪数字化仪、扫描数字化仪；像片资料-摄像机；图像数字信息-磁带机；编辑、接边、分层、图形与属性的连接等；数据入库2）数据处理数据变换：投影变换、辐射纠正、比例尺缩放，误差改正及处理等；一种数学状态-另一种数学状态；数据重构：数据拼接、数据截取、数据压缩等；一种几何形态-另一种几何形态；数据抽取：全集-〉子集3）图形输出输出供专业规划或决策人员使用的各种地图、图像、图表和文字说明等8可视化Visualization在计算机动态、交互的图形技术与地图学方法相结合的基础上，为适应视觉感受与思维而进行的空间数据处理、分析及显示的过程。
《ArcGis地图数字化》PPT课件
草图工具内容菜单草图内容菜单3434insertvertexinsertvertex插入拐点插入拐点deletevertexdeletevertex删除拐点删除拐点movemove移动拐点移动拐点flipflip翻转翻转trimlengthtrimlength拉伸到指定的长度拉伸到指定的长度deletesketchdeletesketch放弃草图放弃草图finishsketchfinishsketch结束草图结束草图finishpartfinishpart完成部分草图完成部分草图3535snapfeaturesnapfeature捕捉要素捕捉要素directiondirection设置下一点方向设置下一点方向deflectiondeflection设置下一点偏移角度设置下一点偏移角度lengthlength设置下一点长度设置下一点长度changelengthchangelength修改上一段的距离修改上一段的距离absolute输入绝对坐标输入绝对坐标delta输入相对坐标输入相对坐标directionlengthdirectionlength方向方向距离距离streamingstreaming自动追踪自动追踪deletesketchdeletesketch放弃草图放弃草图squarefinishsquarefinish直角结束直角结束finishpartfinishpart完成部分草图完成部分草图3636数据层在snappingenvironment上部窗口的排列顺序就是抓点的优先顺序可以通过改变数据层的排列顺序来改变抓点的优先等级
精选ppt
45
按照同样的步骤可以在 Length输入线段的长度。
在Direction/Length下 可以同时输入线段的 角度和长度。
精选ppt
46
• 在用Direction/Length
精选ppt
45
按照同样的步骤可以在 Length输入线段的长度。
在Direction/Length下 可以同时输入线段的 角度和长度。
精选ppt
46
• 在用Direction/Length
数字地图制图
拓扑数据结构基本拓扑要素定义为：
线段（arc）又称弧段，联结两结点，与其 他线段无相关； 结点（node）线段的两个端点； 多边形（ploygon）由数条线段有序地连接 而成； 层（layer）具有相同属性的拓扑要素的组合。
1.图形数据的基本要素为点、线、面和体
拓扑要素之间的关系可以描述为：
栅格数据像元阵列
栅格数据属性编码及分层
layer 1
layer 2
layer n
3.图像数据的组织形式
（1）面向栅格单元的组织方式
记录号 行号 … … 列号 属性值1 属性值2 … 属性值n …
（2）面向地理实体的组织方式
在同一层中，记录多边形属性值和像元坐标
（3）以“层”的方式存取
layer 1 （记录1，行号，列号，属性，记录2，记录n，… ） layer 2 （记录1，行号，列号，属性，记录2，记录n，… ）
数据特点：量大；需长期保存；反复使用；多 用户共用； 集中并以一定组织方式存于存储器中，从而能 以最佳方式、最少的重复，为多种应用服务— —数据库。 对数据库中数据的各种操作统一由一个软件执 行，即数据库管理系统（DBMS） 数据库和数据库管理系统合称为数据库系统。 在地图学中的应用表现为对空间和非空间数据 的管理。
14啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊数字地图制图啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊12本章重点
最新大比例尺数字地形图测绘PPT课件
四、注记
注记一般通过人机交互完成。一部分内容（如高 程等）可从文件中调出，而大多数将由键盘输入。 由注记参数对话框选择字体、大小、字空等参数， 然后由游标选择注记位置。如果注记的位置不合适， 可以通过平移、旋转、改变注记位置。
五、图廓生成
图廓的内容包括内外图廓线、方格网、接图表、 图廓间和图廓外的各种注记等。其中，图形部分按 图幅的大小由程序自动绘制。各种注记，其内容有 些从文件中调出（如比例尺、图廓间的方格网注记 等），有些通过键盘输入，然后按注记规定的位置、 字体、大小、字空绘制。
（高程）
1（点号）,99813.524（X坐标）,100012.622（X坐 标）,990.587（高程）, 2,99814.945,100019.304,990.863,
CASS测图软件数据格式
点号，地物代码，Y坐标，X坐标，高程 1,,3410073.6,37515842.4,54.40 2,,3410077.5,37515858.2,48.70 3,,3410072.6,37515882.8,38.40 4,,3410067.0,37515904.4,24.10 5,,3410062.8,37515921.7,16.00 6,,3410061.4,37515935.0,14.40 7,,3410059.9,37515956.8,13.20
有方向要求的独立符号、某些土质符号和植被符 号、注记，当其方向不合要求时，可以进行旋转。
旋转是围绕符号的定位点旋转。在选中旋转对象 后，给出方向线到合适的位置。设旋转角为△α ， 则图形各点新的坐标为
xixi cosyi sin yiyi cosxi sin
然后，删除原来的图形，按新的坐标重新绘制图 形，并存入文件。
六、绘制地形图
注记一般通过人机交互完成。一部分内容（如高 程等）可从文件中调出，而大多数将由键盘输入。 由注记参数对话框选择字体、大小、字空等参数， 然后由游标选择注记位置。如果注记的位置不合适， 可以通过平移、旋转、改变注记位置。
五、图廓生成
图廓的内容包括内外图廓线、方格网、接图表、 图廓间和图廓外的各种注记等。其中，图形部分按 图幅的大小由程序自动绘制。各种注记，其内容有 些从文件中调出（如比例尺、图廓间的方格网注记 等），有些通过键盘输入，然后按注记规定的位置、 字体、大小、字空绘制。
（高程）
1（点号）,99813.524（X坐标）,100012.622（X坐 标）,990.587（高程）, 2,99814.945,100019.304,990.863,
CASS测图软件数据格式
点号，地物代码，Y坐标，X坐标，高程 1,,3410073.6,37515842.4,54.40 2,,3410077.5,37515858.2,48.70 3,,3410072.6,37515882.8,38.40 4,,3410067.0,37515904.4,24.10 5,,3410062.8,37515921.7,16.00 6,,3410061.4,37515935.0,14.40 7,,3410059.9,37515956.8,13.20
有方向要求的独立符号、某些土质符号和植被符 号、注记，当其方向不合要求时，可以进行旋转。
旋转是围绕符号的定位点旋转。在选中旋转对象 后，给出方向线到合适的位置。设旋转角为△α ， 则图形各点新的坐标为
xixi cosyi sin yiyi cosxi sin
然后，删除原来的图形，按新的坐标重新绘制图 形，并存入文件。
六、绘制地形图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• （3）以“层”的方式存取， 以“层”为基础， 每层中以像元为序，记录其坐标和属性值，这 种方式结构简单。
• 二、非空间数据结构 • 非空间数据主要包括专题属性数据、质量描
述数据、时间因素等有关属性的语义信息。
• 地图数据库中的非空间数据有如下几种组织模 式：
• （1） 简单表格数据结构 • （2） 层次数据结构 • （3） 网络数据结构 • （4） 关系数据结构
•
图形要素只出现在三维数据空间结构中，因此表
达地图要素的图形都可以看作是点的集合。从数字制
图角度看，制作地图的过程，就是把构成地图要素的
点、线、面以点的坐标（xyz）一一记录下来，形成
有规律的数字集合，并对这些数字形式的图形信息进
行处理，然后将经过加工的数字信息再现，使其成为 地图图形输出的过程。
•
• 第三节 数字地图制图的基本流程
• 一、数字地图制图的基本流程
• 数字地图制图的基本流程可分为四个阶段：
• 1编辑准备阶段
• 这一阶段的工作与传统的制图过程基本相同， 包括收集、分析评价和确定编图资料，根据编 图要求选定地图投影、比例尺、地图内容、表 示方法等并按自动制图的要求做些编辑准备工 作。
• 在地图中，点、线、面等基础要素构成了一 幅地图，在数据组织形式上表现为：点用单一 的坐标（x，y）来表示，；线则用多个坐标对 来表示，也可以说是用多个点来表示；面同线 一样也是用多个坐标对来表示，与线不同的是， 面的最后一个坐标对必须与第一个坐标相对应。
• 图形数据另一个重要的数据结构就是拓扑结 构，即基本要素点、线、面、体之间具有、邻 接、关联和包含的拓扑关系。
包含的拓扑关系。
• 1.图形数据的基本要素为点、线、面和 体
• 图形要素只出现在三维数据空间结构 中，因此表达地图要素的图形都可以看作 是点的集合。从数字制图角度看，制作地 图的过程，就是把构成地图要素的点、线、 面以点的坐标（xyz）一一记录下来，形 成有规律的数字集合，并对这些数字形式 的图形信息进行处理，然后将经过加工的 数字信息再现，使其成为地图图形输出的 过程。
第九章 数字地图制图
计算机地图制图:是根据地图原理，以电子计 算机的硬、软件为工具，应用数学逻辑方 法，研究地图空间信息的获取、变换、存 贮、处理、识别、分析和图形输出的理论 方法和技术工艺，模拟传统的制图方法， 进行地图的设计和编绘。
计算机地图制图系统有三个组成部分：硬件、 软件、数据。从一定意义上讲，计算机地 图制图技术也可称为数字制图技术。
• 数据有以下几个特点：
• 数据量大；
• 数据需要长期保存，反复使用；
• 许多数据要被多个不同的用户共用。
• 数据库:数据集中起来以一定的组织方式存放在 计算机的外存贮器中，从而能以最佳方式、最 少的重复，为多种应用服务。这样组织起来的 数据就是数据库。
• 数据库和数据管理系统合起来，称为数据库系 统。
• 4图形输出阶段
• 图形输出是将经计算机处理后的数据转换为图形， 可以在显示器的屏幕上显示，可以存贮在磁盘上，也 可以通过绘图仪或打印机以纸质输出。
• 二、地图分层
• 分层是数字地图重要的概念。不同的图形要 素类型具有不同的图形空间结构，所以应当将 不同图形要素类型分为不同的图层存放。
• 通过图形要素的分层可以方便的实现不同数字 产品之间数据的“共享”，从而大大减小数字 化作业量，同时也可保证地图数据的质量。
Hale Waihona Puke 在地图中，点、线、面等基础要素构成了一幅地
图，在数据组织形式上表现为：点用单一的坐标（x，
y）来表示；线则用多个坐标对来表示，也可以说是
用多个点来表示；面同线一样也是用多个坐标对来表
示，与线不同的是，面的最后一个坐标对必须与第一
个坐标相对应。
•
图形数据另一个重要的数据结构就是拓扑结构，
即基本要素点、线、面、体之间具有、邻接、关联和
• 3.数字图像处理
• 数字图像是以栅格阵列的像元数值来记录图 像的。
• 数字图像处理技术包括了对图像进行抽象、 表示、变换等基础方法，图像处理的有效方 法还有：图像增强与恢复、图像分割、图像 匹配与识别、图像信息的压缩与编码、图像 的二维与三维重建等。
• 4.多媒体技术
• 狭义的多媒体：指的是文本、图像、图形动 画、声音等多种可供传递的形式载体。
• 第一节 数字地图制图技术基础及系统构成
• 一、技术基础
•
1.计算机图形学
•
计算机图形学是研究如何应用计算机生成、
处理和显示图形的一门新兴学科，他为地图图
形数据的处理与算法设计奠定了基础。
• 2.数据库技术
• 数据库中的数据，不仅包括反映事物数量 的数值，还包括各种非数值的信息：文字材料、 图形图像、声音等。
• 2数字化阶段
• 将地图图形和具有实际意义的属性转化为计 算机可接受的数字，称为数字化。数字化的方 法有手扶跟踪和扫描数字化两种。
• 3数据处理和编辑阶段
• 这是数字制图的核心工作，数字化信息输入计算机 后要进行两方面处理：一是对数字化信息本身做规范 化处理，主要有数字的检查、纠正，重新生成数字化 文件，转换特征码，统一坐标原点，进行比例尺的变 换，不同资料的数据合并归类等；另一方面是为实施 地图编制而进行的数据处理，包括地图数学基础的建 立，不同地图的投影变换，对数据进行选取和概括， 各种专门符号、图形和注记的绘制处理。
• 2.图形数据的组织形式
• （1）面向栅格单元的组织形式 以不同层中对 应于同一像元位置上的各属性值表示为一个数 组，具体格式为：记录号、行号、列号，属性 值1、属性值2…. … …。
• （2）面向地理实体的组织形式 在同一层中， 以多边形为记录顺序，记录多边形的属性值和 组成多边形的各像元坐标，这种记录方式适用 于地图分析和自动化制图。
• 二、数字地图制图的系统组成
• 数字地图制图的组成包括：计算机硬件系统、 软件系统、地图数据、制图人员。
• 第二、数字地图的数据结构及其数据库
• 空间数据结构
• 空间数据又叫几何数据或图形数据，它是用来 表示物体的位置、形态、大小、分布等方面信 息的，是对具有定位意义的事物和现象的定量 描述。
• 1.图形数据的基本要素为点、线、面和体
• 二、非空间数据结构 • 非空间数据主要包括专题属性数据、质量描
述数据、时间因素等有关属性的语义信息。
• 地图数据库中的非空间数据有如下几种组织模 式：
• （1） 简单表格数据结构 • （2） 层次数据结构 • （3） 网络数据结构 • （4） 关系数据结构
•
图形要素只出现在三维数据空间结构中，因此表
达地图要素的图形都可以看作是点的集合。从数字制
图角度看，制作地图的过程，就是把构成地图要素的
点、线、面以点的坐标（xyz）一一记录下来，形成
有规律的数字集合，并对这些数字形式的图形信息进
行处理，然后将经过加工的数字信息再现，使其成为 地图图形输出的过程。
•
• 第三节 数字地图制图的基本流程
• 一、数字地图制图的基本流程
• 数字地图制图的基本流程可分为四个阶段：
• 1编辑准备阶段
• 这一阶段的工作与传统的制图过程基本相同， 包括收集、分析评价和确定编图资料，根据编 图要求选定地图投影、比例尺、地图内容、表 示方法等并按自动制图的要求做些编辑准备工 作。
• 在地图中，点、线、面等基础要素构成了一 幅地图，在数据组织形式上表现为：点用单一 的坐标（x，y）来表示，；线则用多个坐标对 来表示，也可以说是用多个点来表示；面同线 一样也是用多个坐标对来表示，与线不同的是， 面的最后一个坐标对必须与第一个坐标相对应。
• 图形数据另一个重要的数据结构就是拓扑结 构，即基本要素点、线、面、体之间具有、邻 接、关联和包含的拓扑关系。
包含的拓扑关系。
• 1.图形数据的基本要素为点、线、面和 体
• 图形要素只出现在三维数据空间结构 中，因此表达地图要素的图形都可以看作 是点的集合。从数字制图角度看，制作地 图的过程，就是把构成地图要素的点、线、 面以点的坐标（xyz）一一记录下来，形 成有规律的数字集合，并对这些数字形式 的图形信息进行处理，然后将经过加工的 数字信息再现，使其成为地图图形输出的 过程。
第九章 数字地图制图
计算机地图制图:是根据地图原理，以电子计 算机的硬、软件为工具，应用数学逻辑方 法，研究地图空间信息的获取、变换、存 贮、处理、识别、分析和图形输出的理论 方法和技术工艺，模拟传统的制图方法， 进行地图的设计和编绘。
计算机地图制图系统有三个组成部分：硬件、 软件、数据。从一定意义上讲，计算机地 图制图技术也可称为数字制图技术。
• 数据有以下几个特点：
• 数据量大；
• 数据需要长期保存，反复使用；
• 许多数据要被多个不同的用户共用。
• 数据库:数据集中起来以一定的组织方式存放在 计算机的外存贮器中，从而能以最佳方式、最 少的重复，为多种应用服务。这样组织起来的 数据就是数据库。
• 数据库和数据管理系统合起来，称为数据库系 统。
• 4图形输出阶段
• 图形输出是将经计算机处理后的数据转换为图形， 可以在显示器的屏幕上显示，可以存贮在磁盘上，也 可以通过绘图仪或打印机以纸质输出。
• 二、地图分层
• 分层是数字地图重要的概念。不同的图形要 素类型具有不同的图形空间结构，所以应当将 不同图形要素类型分为不同的图层存放。
• 通过图形要素的分层可以方便的实现不同数字 产品之间数据的“共享”，从而大大减小数字 化作业量，同时也可保证地图数据的质量。
Hale Waihona Puke 在地图中，点、线、面等基础要素构成了一幅地
图，在数据组织形式上表现为：点用单一的坐标（x，
y）来表示；线则用多个坐标对来表示，也可以说是
用多个点来表示；面同线一样也是用多个坐标对来表
示，与线不同的是，面的最后一个坐标对必须与第一
个坐标相对应。
•
图形数据另一个重要的数据结构就是拓扑结构，
即基本要素点、线、面、体之间具有、邻接、关联和
• 3.数字图像处理
• 数字图像是以栅格阵列的像元数值来记录图 像的。
• 数字图像处理技术包括了对图像进行抽象、 表示、变换等基础方法，图像处理的有效方 法还有：图像增强与恢复、图像分割、图像 匹配与识别、图像信息的压缩与编码、图像 的二维与三维重建等。
• 4.多媒体技术
• 狭义的多媒体：指的是文本、图像、图形动 画、声音等多种可供传递的形式载体。
• 第一节 数字地图制图技术基础及系统构成
• 一、技术基础
•
1.计算机图形学
•
计算机图形学是研究如何应用计算机生成、
处理和显示图形的一门新兴学科，他为地图图
形数据的处理与算法设计奠定了基础。
• 2.数据库技术
• 数据库中的数据，不仅包括反映事物数量 的数值，还包括各种非数值的信息：文字材料、 图形图像、声音等。
• 2数字化阶段
• 将地图图形和具有实际意义的属性转化为计 算机可接受的数字，称为数字化。数字化的方 法有手扶跟踪和扫描数字化两种。
• 3数据处理和编辑阶段
• 这是数字制图的核心工作，数字化信息输入计算机 后要进行两方面处理：一是对数字化信息本身做规范 化处理，主要有数字的检查、纠正，重新生成数字化 文件，转换特征码，统一坐标原点，进行比例尺的变 换，不同资料的数据合并归类等；另一方面是为实施 地图编制而进行的数据处理，包括地图数学基础的建 立，不同地图的投影变换，对数据进行选取和概括， 各种专门符号、图形和注记的绘制处理。
• 2.图形数据的组织形式
• （1）面向栅格单元的组织形式 以不同层中对 应于同一像元位置上的各属性值表示为一个数 组，具体格式为：记录号、行号、列号，属性 值1、属性值2…. … …。
• （2）面向地理实体的组织形式 在同一层中， 以多边形为记录顺序，记录多边形的属性值和 组成多边形的各像元坐标，这种记录方式适用 于地图分析和自动化制图。
• 二、数字地图制图的系统组成
• 数字地图制图的组成包括：计算机硬件系统、 软件系统、地图数据、制图人员。
• 第二、数字地图的数据结构及其数据库
• 空间数据结构
• 空间数据又叫几何数据或图形数据，它是用来 表示物体的位置、形态、大小、分布等方面信 息的，是对具有定位意义的事物和现象的定量 描述。
• 1.图形数据的基本要素为点、线、面和体
